Khóa Học BIM Tekla Structures

Giới thiệu khóa học

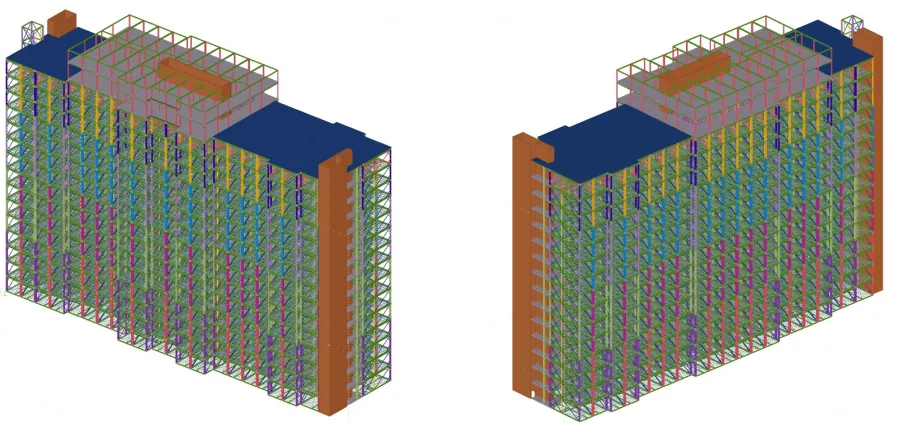

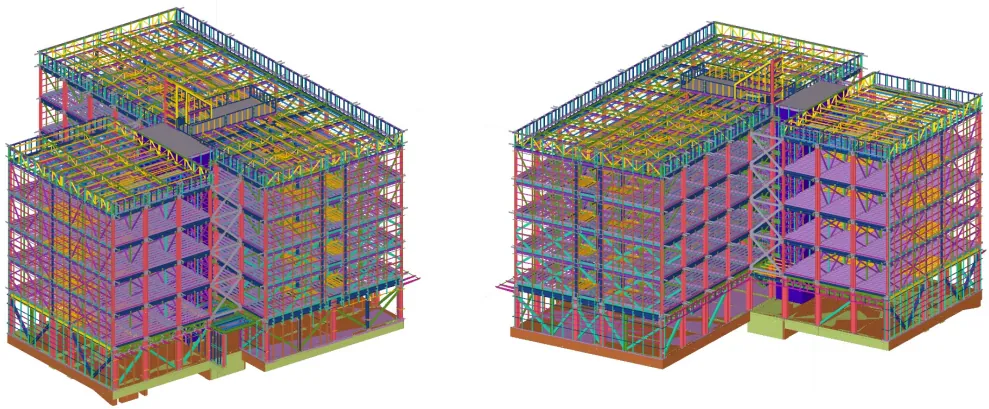

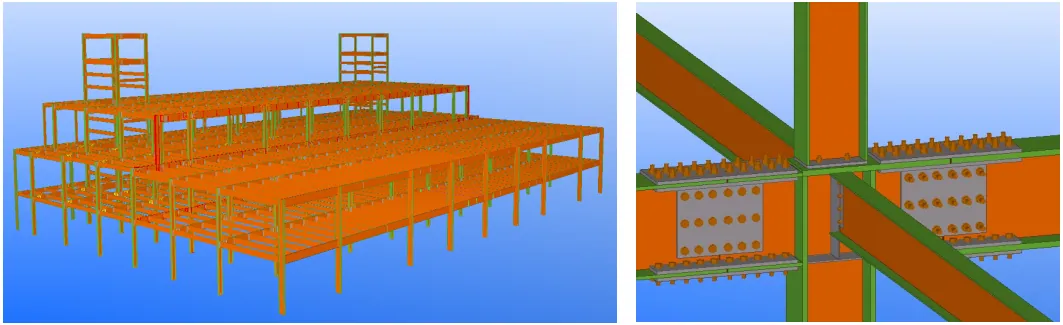

Trong các nhà máy kết cấu thép và trên công trường lắp dựng, bộ hồ sơ shop drawing quyết định tiến độ và độ chính xác của sản phẩm. Tekla Structures từ lâu đã là chuẩn mực cho công việc này: phần mềm sở hữu thư viện mối nối phong phú, cho phép tùy biến từng liên kết và phóng to kiểm tra tới tận bulông, đai ốc, nhờ vậy hạn chế tối đa sai sót trước khi đưa vào sản xuất.

Lớp học trực tiếp do trung tâm RDSIC thuộc Viện Tin học Xây dựng — Trường Đại học Xây dựng Hà Nội giảng dạy trực tiếp, học viên được kèm cặp tại chỗ trong suốt quá trình dựng hình. RDSIC là trung tâm được Trimble ủy quyền đào tạo (ATC), chương trình vì vậy bám sát cách phần mềm được sử dụng trong các dự án thực tế, từ khung thép định hình cho tới nhà tiền chế hoàn chỉnh.

Bạn sẽ học được gì

• Tự tay dựng trọn vẹn một công trình nhà thép, từ khung định hình tới nhà tiền chế có cột và kèo tổ hợp thay đổi tiết diện.
• Bố trí hệ xà gồ Z, C cùng giằng mái, cửa trời và mái tôn cho phần bao che.
• Xử lý liên kết bulông, bản mã tại chân cột và các nút dầm, cột dựa trên thư viện mối nối.
• Dựng phần móng, giằng móng và cột bê tông cốt thép bên dưới khung thép.
• Triển khai trọn bộ bản vẽ GA, Assembly, Single Part và gắn bảng khối lượng lên bản vẽ.
• Xuất khối lượng vật tư, đặt nét in và bàn giao hồ sơ dưới dạng DWG, PDF.

Khóa học dành cho ai

• Kỹ sư thiết kế và thi công kết cấu thép muốn được hướng dẫn trực tiếp tại lớp.
• Nhân sự phòng kỹ thuật của các nhà máy gia công thép cần chuẩn hóa hồ sơ chế tạo.
• Người mới tốt nghiệp ngành xây dựng muốn bổ sung kỹ năng triển khai bản vẽ để đi làm.
• Doanh nghiệp cử nhóm nhân viên học tập trung nhằm đưa BIM vào dây chuyền sản xuất.

Đề cương chi tiết

1. Khởi động cùng Tekla Structures

• Giới thiệu phần mềm và mục tiêu từng chặng của chương trình
• Hướng dẫn cài đặt; khái niệm tiêu chuẩn, Role, License
• Thao tác tạo, lưu và mở dự án
• Quan sát mô hình bằng zoom, pan, rotate
• Bài tập vẽ nhanh cột, dầm thép, bản mã, bulông, đường hàn
• Bài tập vẽ móng, cột, dầm, sàn, vách bê tông
• Chế độ bắt điểm khi vẽ và thanh công cụ chọn đối tượng
• Thiết lập hệ lưới trục, chỉnh sửa lưới và khung nhìn làm việc

2. Khung nhà thép định hình

• Đặt cột thép, kiểm soát thông số hình học, vật liệu, cao độ
• Đặt dầm thép và hiệu chỉnh hướng, vị trí
• Ghép mô hình nhanh nhờ lệnh copy, move
• Chia và gộp cấu kiện bằng split, combine

3. Liên kết trong khung thép

• Chi tiết chân cột với bản đế và bulông neo
• Nút liên kết dầm vào cột
• Nút liên kết giữa dầm với dầm
• Nhân bản liên kết cho các vị trí giống nhau

4. Phần bê tông cốt thép của công trình

• Móng bê tông và thép móng
• Hệ dầm, giằng cùng cốt thép tương ứng
• Cột, cổ cột và cách rải thép cột
• Ứng dụng nhóm công cụ cắt khối nâng cao

5. Triển khai bản vẽ GA

• Lọc đối tượng trong mô hình phục vụ bản vẽ
• Quy tắc đánh số cấu kiện trước khi xuất
• Khung tên và bố cục tờ bản vẽ
• Bản vẽ 3D cùng các mặt bằng, mặt đứng, mặt cắt
• Chuẩn hóa dim, text và cách hiển thị
• Copy thuộc tính trình bày giữa các tờ bằng Clone

6. Bản vẽ Assembly

• Xuất bản vẽ chi tiết theo từng tổ hợp cấu kiện
• Căn chỉnh kích thước, ghi chú, hiển thị
• Đồng bộ cách trình bày qua Clone

7. Nhà thép tiền chế

• Đưa file AutoCAD vào Tekla làm cơ sở dựng hình
• Cột tổ hợp vát tiết diện
• Kèo tổ hợp của khung nhà tiền chế
• Các liên kết đặc thù của nhà thép tổ hợp
• Làm việc với PEB tool

8. Hệ xà gồ và giằng mái

• Xà gồ tiết diện Z và C
• Chi tiết liên kết xà gồ, thanh chống xà gồ
• Bố trí giằng xà gồ
• Giằng khung, cửa trời, giằng cổng và các hệ tương tự
• Phủ mái tôn cho công trình

9. Sàn công tác và tấm checker

• Thực hành dựng sàn thao tác cùng tấm checker plate

10. Cầu thang, lan can thép

• Thực hành dựng cầu thang và hệ lan can

11. Bản vẽ GA công trình tiền chế

• Chuẩn bị bộ lọc và đánh số cấu kiện
• Xuất khung nhìn 3D cùng mặt bằng, mặt đứng và các mặt cắt cần thiết
• Áp form trình bày chuẩn cho dim, text
• Clone thuộc tính giữa các tờ bản vẽ

12. Assembly kèm thống kê khối lượng

• Bản vẽ chi tiết từng tổ hợp
• Đưa bảng khối lượng vào tờ bản vẽ
• Trình bày theo form chuẩn và nhân bản thuộc tính

13. Bản vẽ Single Part cho bản mã

• Chi tiết chế tạo từng bản mã rời
• Áp form dim, text chuẩn
• Clone thuộc tính bản vẽ single part

14. Hoàn thiện hồ sơ

• Thiết lập nét in và in bản vẽ
• Xuất hồ sơ sang DWG, PDF
• Chốt bảng khối lượng cấu kiện
• Chia phase và lấy dữ liệu từ mô hình khác

Hình thức học

Mười lăm buổi dựng mô hình kết cấu thép và xuất bản vẽ chế tạo bằng Tekla Structures. RDSIC là trung tâm được Trimble ủy quyền đào tạo, chương trình mở theo ba hình thức với cùng đề cương và cùng công trình mẫu:

• Học online — Giảng viên dạy thật trên Microsoft Teams theo lịch cố định, không phải video thu sẵn. Học viên dựng mô hình song song trên máy mình và gửi file trong buổi; những chỗ đặt sai liên kết hay thiếu bu lông chỉ lộ ra khi có người mở file kiểm tra. Buổi nào cũng có bản ghi.
• Học tại lớp — Lớp buổi tối tại Hà Nội và TP.HCM, mở định kỳ theo lịch khai giảng. Sĩ số giữ vừa phải để giảng viên kèm từng người suốt quá trình dựng hình — từ khung thép định hình cho tới nhà tiền chế hoàn chỉnh.
• Đào tạo tại doanh nghiệp — Nhà máy chế tạo hoặc đơn vị thiết kế kết cấu thép mời giảng viên tới tận nơi, lấy chính công trình đang triển khai làm bài, kèm việc chuẩn hóa thư viện liên kết và quy cách bản vẽ chế tạo cho cả xưởng. Thời lượng và học phí thỏa thuận theo quy mô.

Ba hình thức cùng đề cương, cùng công trình mẫu, cùng chế độ hỗ trợ sau khóa và cùng một mẫu chứng nhận. Hai mức học phí xem bảng đầu trang.

Hình ảnh và video lớp học

Phát video

Phát video

Chứng nhận hoàn thành

Kết thúc chương trình, học viên làm bài kiểm tra và nhận chứng nhận hoàn thành do Viện Tin học Xây dựng — Trường Đại học Xây dựng Hà Nội cấp. Gọi 0989 427 809 để được tư vấn chi tiết trước khi đăng ký.

Chính sách khuyến mại

Giảm học phí theo nhóm — áp dụng cho tất cả các thành viên của nhóm và nhóm trưởng:

Chú ý: mức giảm học phí này không áp dụng kèm theo bất kỳ khuyến mại nào khác.

Học nhiều khóa học ở RDSIC thì được giảm học phí như thế nào?

• Học song song 2 khóa học tại RDSIC sẽ được giảm 10% học phí mỗi khóa học.
• Học khóa học thứ 2 tại RDSIC sẽ được giảm 10% học phí.

Chính sách bảo lưu

• Khóa học Offline: được bảo lưu tối đa 01 năm kể từ ngày trung tâm xác nhận.
• Khóa học Online: không áp dụng bảo lưu; trường hợp đặc biệt, học viên đã học dưới 50% thời lượng được xem xét bảo lưu tối đa 01 năm.
