Công cụ Detailed Section tạo mặt cắt ngang chi tiết dầm, cột trong Revit

Quy trình

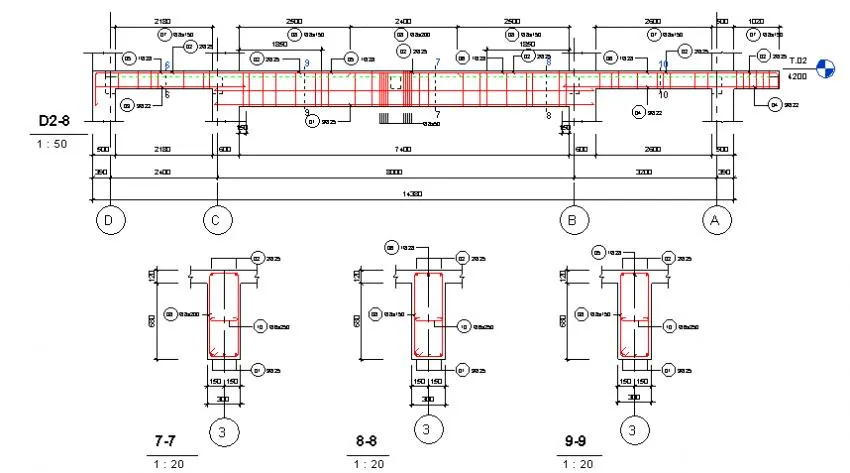

Tạo mặt cắt ngang dầm bằng Detailed Section, từng bước

1. Cài đặt và đăng ký

• Tải bộ cài đúng phiên bản Revit ở mục Tải về và cài đặt.

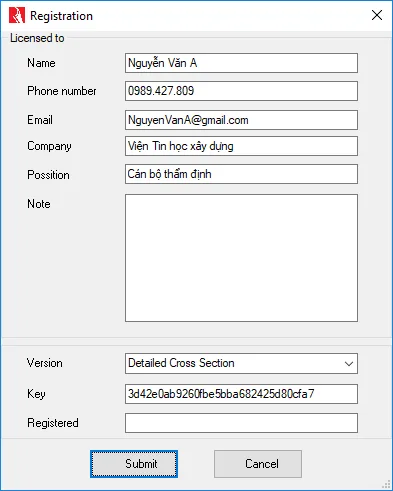

• Mở Revit, vào tab ToRD, bấm Licensed. Điền họ tên, số điện thoại, email, đơn vị, chức vụ và chọn Detailed Section ở ô Version.
• Gửi thông tin kèm mã ở ô Key cho Viện Tin học Xây dựng để nhận kích hoạt.

2. Chuẩn bị mô hình

• Dầm (Structural Framing) hoặc cột (Structural Columns) đã có cốt thép (Structural Rebar).
• Dự án có ít nhất một view template kiểu Section hoặc Detail. Nếu không, công cụ báo There is no section or detailed view template in project.
• Đặt các ký hiệu Section cắt ngang qua cấu kiện tại các vị trí cần thể hiện, ví dụ gối trái, giữa nhịp, gối phải.

3. Chọn view template

Bấm View Template, chọn template trong danh sách rồi bấm Apply. Nếu bỏ qua bước này, công cụ dùng view template kiểu Section hoặc Detail đầu tiên trong dự án.

4. Chạy Detailed Section Multi-Tag

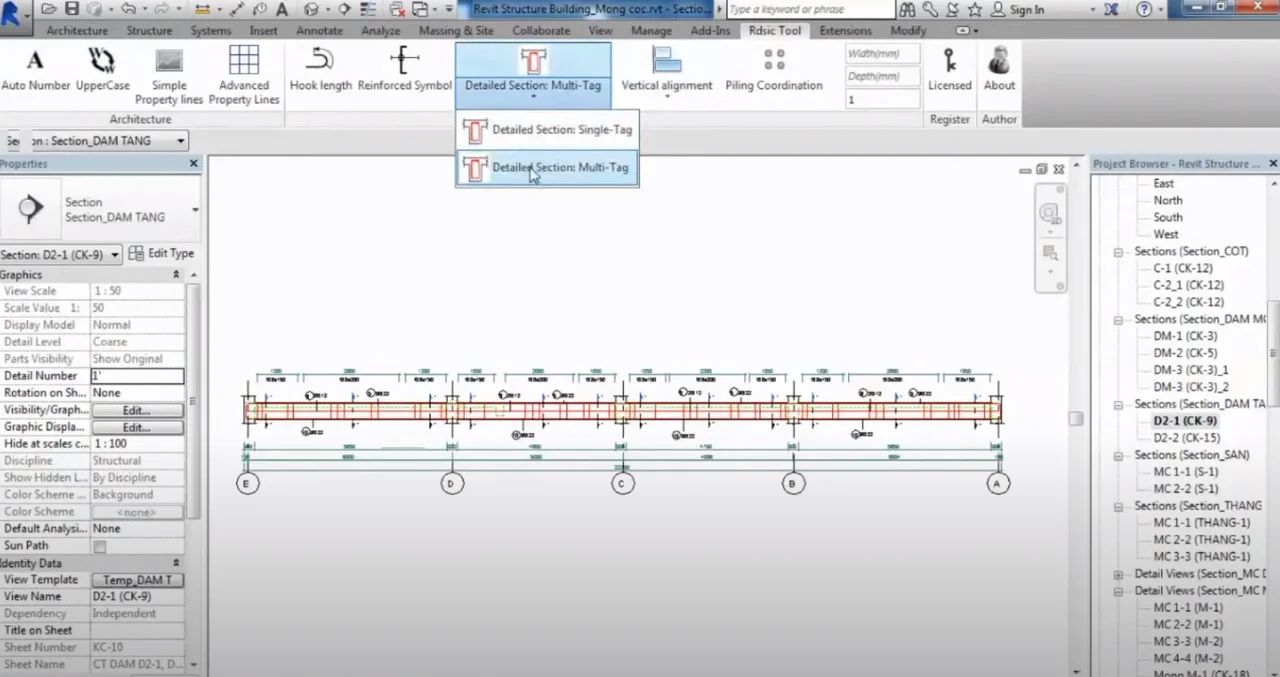

• Mở khung nhìn có các ký hiệu mặt cắt, bấm Detailed Section Multi-Tag.
• Bấm chọn dầm hoặc cột. Chọn đối tượng khác, công cụ báo You must choose beam or column!
• Kéo khung chữ nhật quét qua các ký hiệu mặt cắt cần dựng. Công cụ chỉ lấy các đối tượng là khung nhìn mặt cắt.

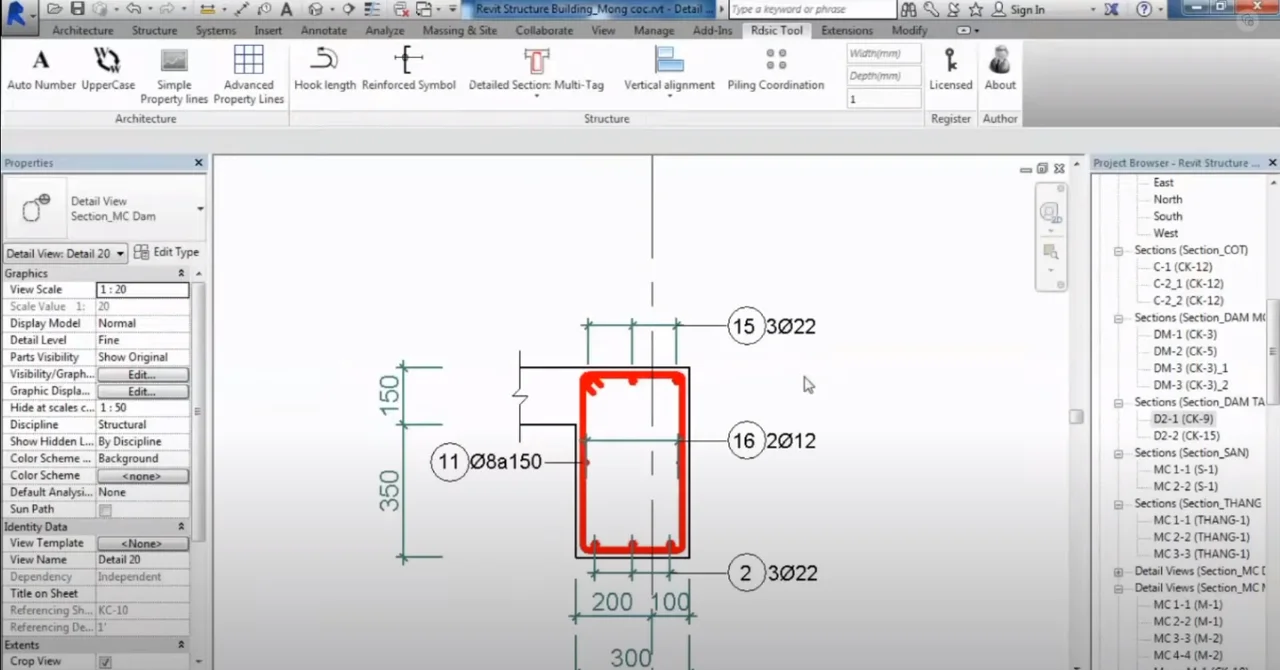

• Chờ công cụ xử lý lần lượt từng mặt cắt, rồi mở các mặt cắt trong Project Browser để xem kết quả.

5. Kiểm tra và hoàn thiện

• Kiểm tra vị trí tag thép; kéo lại tag nếu bị chồng lên kích thước.
• Mặt cắt dùng family ghi chú TagRebar01 và nét cắt Break_1phia nạp sẵn từ thư mục cài đặt. Bạn có thể sửa các family này cho đúng tiêu chuẩn bản vẽ của đơn vị.
• Đặt mặt cắt lên sheet như mọi khung nhìn khác.
