Công cụ Drag Rebars triển khai hình dạng thanh thép trên bản vẽ Revit
Drag Rebars do Trung tâm RDSIC, Viện Tin học Xây dựng phát triển. Bạn chọn một thanh thép trên mặt cắt, kéo nó ra chỗ trống: công cụ vẽ hình dạng thanh thép thành chi tiết riêng, ghi kích thước từng đoạn và ghi chú số hiệu, số lượng, đường kính, chiều dài. Khi thép trong mô hình thay đổi, bạn cập nhật lại chi tiết bằng một nút.
Thanh thép trong mô hình thành chi tiết triển khai trên bản vẽ
Bản vẽ thép theo thói quen ở Việt Nam luôn có phần triển khai: mỗi thanh thép được vẽ tách ra cạnh mặt cắt, ghi kích thước từng đoạn để công trường gia công. Revit không có sẵn cách thể hiện này. Drag Rebars tạo chi tiết đó từ chính thanh thép trong mô hình, nên số liệu luôn khớp với thống kê.

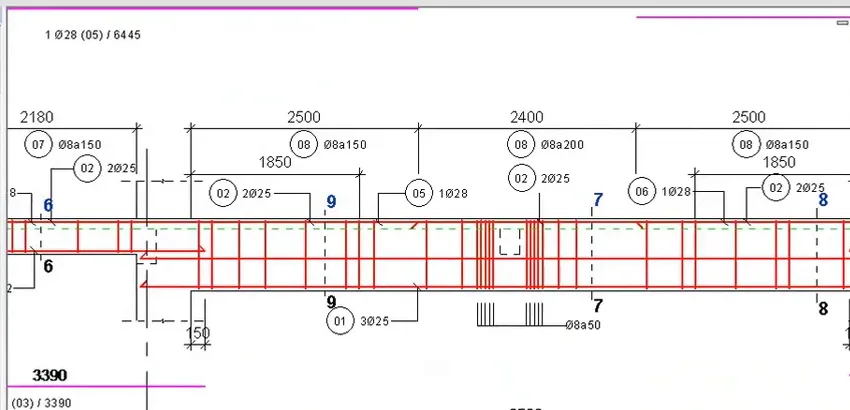

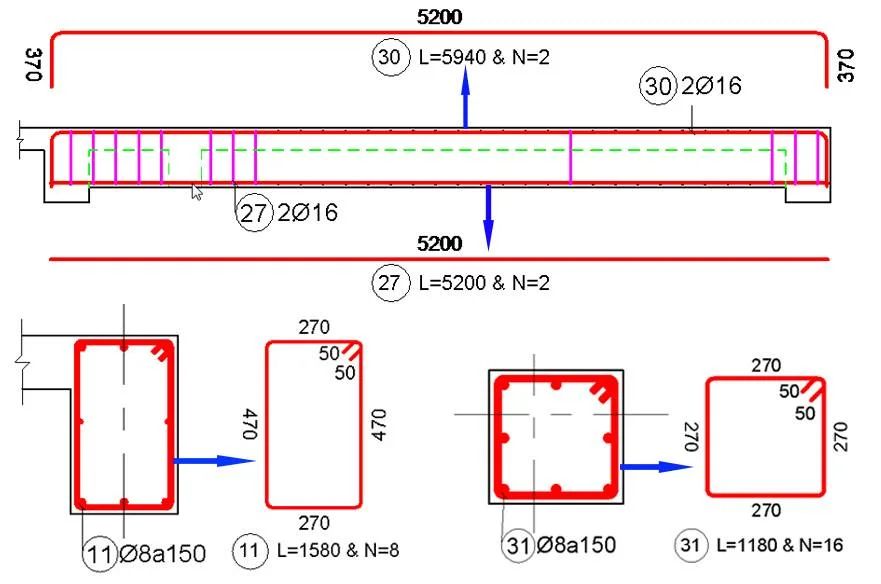

- Kéo thép chủ và thép đai ra ngoài mặt cắt dọc hoặc mặt cắt ngang
- Ghi kích thước từng đoạn thanh thép, làm tròn theo bước bạn đặt
- Ghi chú thanh thép gồm tối đa bốn thành phần P1–P4: số hiệu, số lượng và đường kính, chiều dài, mác thép hoặc tổng chiều dài
- Sáu kiểu ghi chú có sẵn: RDSIC, HBC, VLAD, VLAD Tomas, Daniele, Patricio
- Bật, tắt chữ ghi chú cho toàn bộ hoặc chỉ các chi tiết đang chọn
- Cập nhật lại ghi chú và hình dạng chi tiết sau khi sửa thép trong mô hình

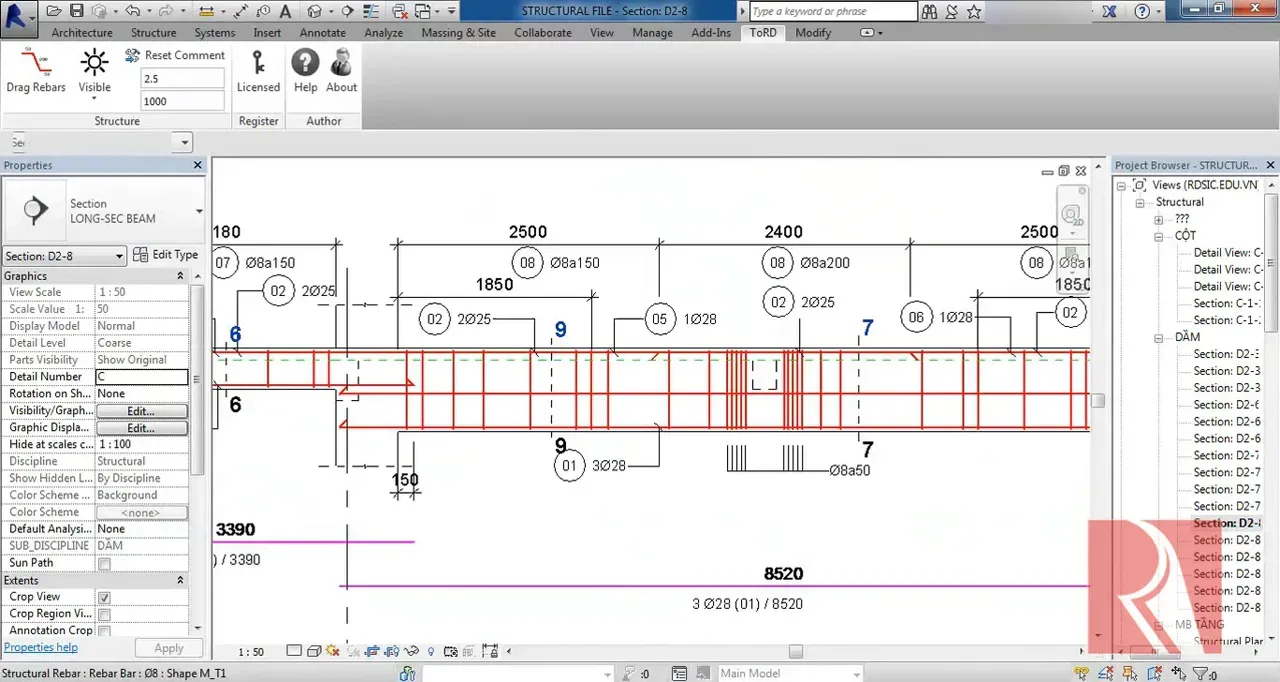

Năm lệnh trên panel Structure của tab ToRD
Drag Rebars là lệnh chính. Các lệnh còn lại giúp bạn quản lý chữ ghi chú và giữ chi tiết khớp với mô hình.
-
Drag Rebars
Chọn thanh thép trên khung nhìn, bấm điểm đặt. Công cụ vẽ hình dạng thanh thép tại đó kèm kích thước và ghi chú.
-
Visible · Invisible
Hiện hoặc ẩn chữ trên chi tiết. Chọn Yes để áp cho tất cả chi tiết, No để chỉ áp cho chi tiết đang chọn.
-
Reset Comment · Reset Detailed
Cập nhật lại ghi chú, hoặc vẽ lại hình dạng chi tiết khi thanh thép trong mô hình đã thay đổi.
-
Settings
Chọn kiểu ghi chú, nội dung P1–P4, đơn vị, bước làm tròn, tỷ lệ, cỡ chữ và chiều dài móc tùy chỉnh.

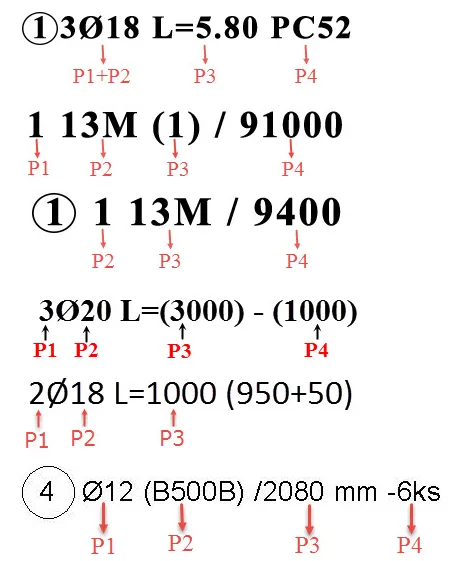

Sáu cách ghi chú thanh thép, chọn trong Settings
Mỗi kiểu ghi chú gồm tối đa bốn vị trí P1–P4. Trong hộp thoại Settings, bạn chọn kiểu ở ô Type rồi gán tham số của thanh thép cho từng vị trí, ví dụ Rebar Number, Quantity, Bar Diameter, Bar Length, Material.
| Kiểu | Ví dụ hiển thị |
|---|---|
| RDSIC | ① 3Ø18 L=5.80 PC52 |
| HBC | 1 13M (1) / 91000 |
| VLAD | ① 1 13M / 9400 |
| VLAD Tomas | ④ Ø12 (B500B) /2080 mm -6ks |
| Daniele | 3Ø20 L=(3000) - (1000) |
| Patricio | 2Ø18 L=1000 (950+50) |
Triển khai thép dầm bằng Drag Rebars, từng bước
1. Cài đặt và đăng ký
- Tải bộ cài đúng phiên bản Revit (2019, 2020 hoặc 2021) ở mục Tải về và cài đặt.

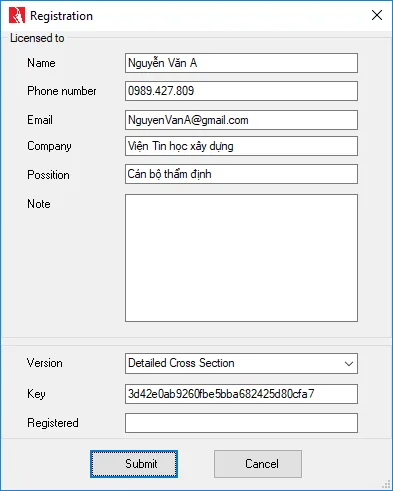

- Mở Revit, vào tab ToRD, bấm Licensed. Điền thông tin, chọn Drag Rebars ở ô Version.
- Gửi thông tin kèm mã ở ô Key cho Viện Tin học Xây dựng để nhận kích hoạt.
2. Thiết lập kiểu ghi chú
- Bấm Settings. Ở ô Type, chọn kiểu ghi chú; hình minh họa bên cạnh cho thấy vị trí P1–P4.
- Gán tham số cho P1, P2, P3, P4.
- Đặt Unit, bước làm tròn Round, Scale và Text Size (mm). Bấm Update size nếu đổi cỡ chữ.
- Bấm OK. Thiết lập được lưu lại cho các lần dùng sau.

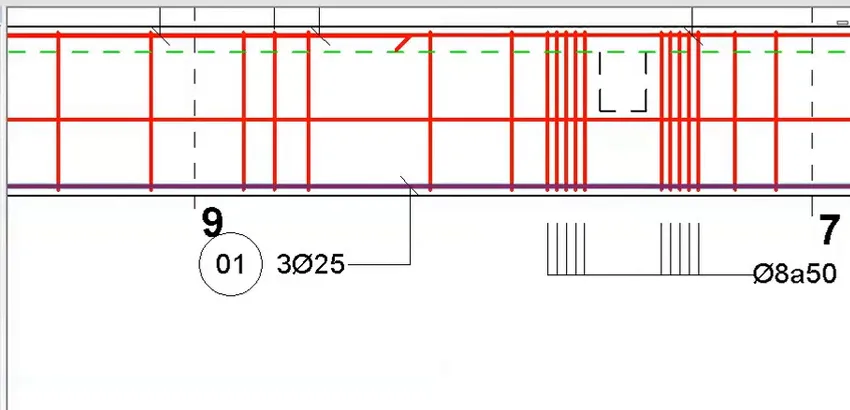

3. Kéo thanh thép ra ngoài mặt cắt
- Mở mặt cắt dọc hoặc mặt cắt ngang có thép cần triển khai.
- Bấm Drag Rebars, chọn một thanh thép.
- Bấm điểm đặt ở chỗ trống trên khung nhìn. Hình dạng thanh thép được vẽ tại đó với kích thước từng đoạn và ghi chú theo kiểu đã chọn.

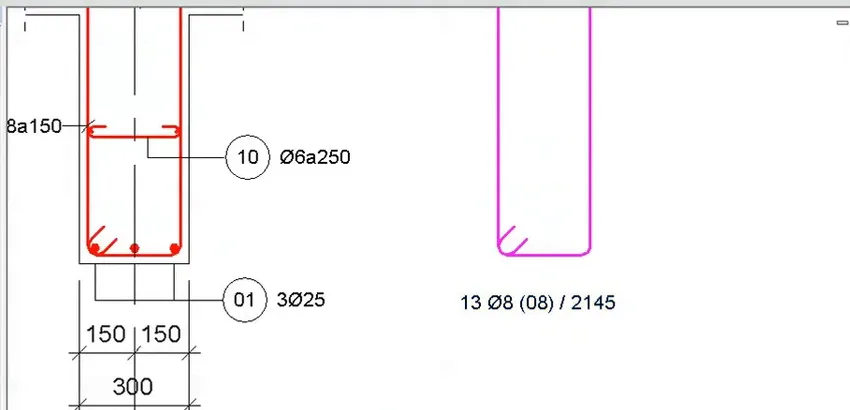

- Lặp lại cho các thanh thép khác. Với thép đai, kéo ra từ mặt cắt ngang.
4. Cập nhật khi thép thay đổi
- Sửa thép trong mô hình như bình thường.
- Bấm Reset Comment để cập nhật nội dung ghi chú, hoặc Reset Detailed để vẽ lại hình dạng chi tiết.
- Dùng Visible hoặc Invisible để hiện, ẩn chữ trên các chi tiết khi cần.
Đơn vị phát triển và bản quyền
- Tên
- Drag Rebars (ToRD Drag Rebars)
- Phiên bản Revit
- Revit 2019, 2020, 2021
- Phát triển
- Trung tâm RDSIC (Research and Development of Software in Construction), Viện Tin học Xây dựng, Trường Đại học Xây dựng Hà Nội
- Bản quyền
- Viện Tin học Xây dựng. Phần mềm có bản quyền, kích hoạt theo máy qua nút Licensed trên tab ToRD
- Hệ điều hành
- Windows, chạy dưới dạng add-in của Autodesk Revit
- Dữ liệu tạo ra
- Detail item và family ghi chú RDSIC_Comment nạp vào dự án; thiết lập lưu trong tệp Setting.xml
- Tải về
- Revit 2019 · Revit 2020 · Revit 2021
