Công cụ Modify Rebar cắt, nối chồng và kéo dài cốt thép trong Revit
Modify Rebar do Trung tâm RDSIC, Viện Tin học Xây dựng phát triển, gom các thao tác sửa cốt thép hay làm tay nhất vào tab ToRD: cắt nhiều thanh thép cùng lúc và tự đặt đoạn nối chồng, kéo dài thép tới mặt phẳng tham chiếu hoặc mặt cấu kiện, kéo đầu thép thêm một chiều dài cố định.
Sửa hàng loạt thanh thép mà không phải vẽ lại
Trong Revit, cắt một thanh thép dài thành hai đoạn có nối chồng, hay kéo đầu thép tới mép dầm, đều phải sửa sketch của từng thanh. Modify Rebar làm việc đó cho cả nhóm thanh đã chọn và vẽ lại thép giữ nguyên loại thép, móc neo và lớp bê tông bảo vệ của cấu kiện chủ.
- Cắt nhiều thanh thép tại một mặt phẳng tham chiếu, tự đặt đoạn nối chồng theo chiều dài nhập vào
- Chọn phía nối chồng bằng một điểm bấm trên màn hình
- Kéo dài thép tới một mặt phẳng tham chiếu (To Reference)
- Kéo dài thép tới mặt của cấu kiện khác (To Face)
- Kéo đầu thép thêm một đoạn cố định nhập ngay trên ribbon (mặc định 500 mm)
- Giữ nguyên bar type, hook đầu và cuối, hướng móc và lớp bảo vệ khi vẽ lại thanh thép
Bốn lệnh trên panel Structure của tab ToRD
Sau khi cài, Modify Rebar thêm các nút sau vào tab ToRD. Mỗi nút có video hướng dẫn mở bằng phím F1 khi rê chuột lên nút.
-
Cut Rebar Length
Cắt các thanh thép đã chọn tại một mặt phẳng tham chiếu và tạo đoạn nối chồng. Chiều dài nối chồng nhập trong hộp thoại Cut Rebars.
-
Extend Rebars To Reference
Kéo dài đầu thép tới một mặt phẳng tham chiếu (Reference Plane) bạn chọn.
-
Extend Rebars To Face
Kéo dài đầu thép tới mặt của một cấu kiện, ví dụ mép dầm hoặc mặt cột.
-
Stretch Rebars
Kéo đầu thép thêm một chiều dài cố định. Chiều dài nhập ở ô Input length ngay cạnh nút, mặc định 500 mm.
Sửa cốt thép bằng Modify Rebar, từng bước
1. Cài đặt và đăng ký
- Tải bộ cài đúng với phiên bản Revit đang dùng (2019, 2020 hoặc 2021) ở mục Tải về, giải nén và chạy tệp cài đặt.
- Mở Revit. Tab ToRD xuất hiện với các panel Structure, Register và Author.

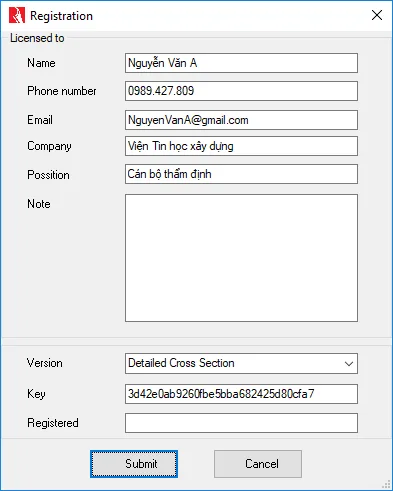

- Bấm Licensed ở panel Register, điền họ tên, số điện thoại, email, đơn vị, chức vụ. Chọn đúng tên công cụ ở ô Version.
- Gửi thông tin kèm mã ở ô Key cho Viện Tin học Xây dựng. Sau khi kiểm tra, Viện gửi lại thông tin kích hoạt.

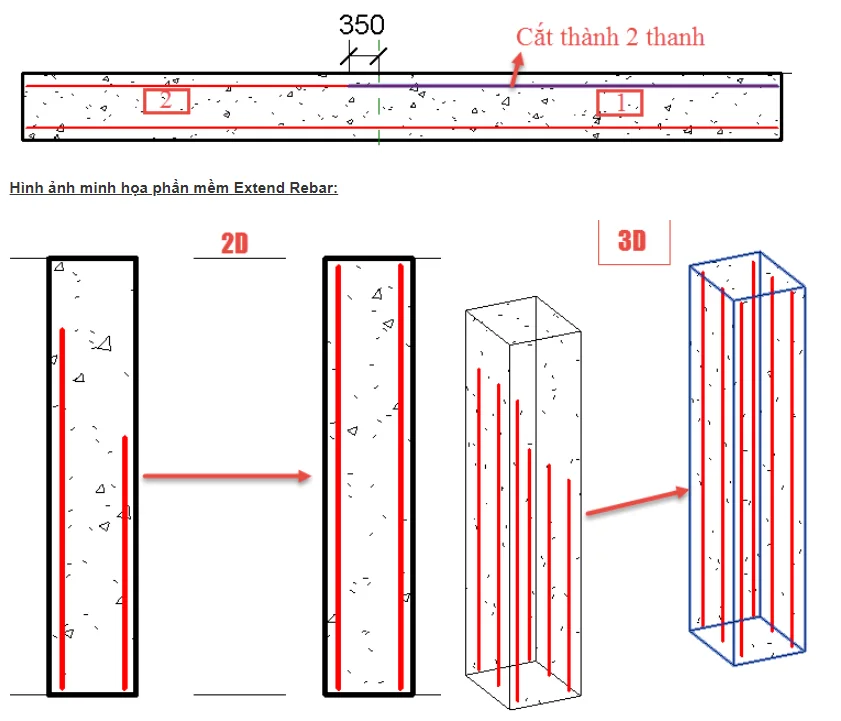

2. Cắt thép và đặt đoạn nối chồng
- Vẽ một
Reference Planetại vị trí muốn cắt thép. - Chọn các thanh thép cần cắt, rồi bấm Cut Rebar Length.
- Nhập chiều dài nối chồng ở ô Offset (đơn vị mm, mặc định 350), bấm OK.
- Chọn mặt phẳng tham chiếu vừa vẽ (Select a reference plane).
- Bấm một điểm về phía muốn đặt đoạn nối chồng. Công cụ vẽ lại mỗi thanh thành hai đoạn chồng lên nhau đúng chiều dài đã nhập.
3. Kéo dài thép tới mặt phẳng hoặc mặt cấu kiện
- Bấm mũi tên của nút Extend to element và chọn Extend Rebars To Reference hoặc Extend Rebars To Face.
- Chọn các thanh thép cần kéo.
- Chọn mặt phẳng tham chiếu, hoặc mặt của cấu kiện đích. Đầu thép gần nhất được kéo tới đó.
4. Kéo thép theo chiều dài cố định
- Nhập chiều dài cần kéo vào ô Input length trên ribbon (mm).
- Bấm Stretch Rebars, chọn các thanh thép (Select rebars) rồi bấm Finish.
- Bấm một điểm gần đầu thép muốn kéo (Select a point). Đầu thép gần điểm bấm được kéo thêm đúng chiều dài đã nhập, theo phương của đoạn thép cuối.
Video hướng dẫn lệnh Cut Rebar Length và Extend Rebars. Video cho lệnh Stretch Rebars: youtu.be/dJtPF31poMA.
Đơn vị phát triển và bản quyền
- Tên
- Modify Rebar (ToRD Modify Rebars)
- Phiên bản Revit
- Revit 2019, 2020, 2021
- Phát triển
- Trung tâm RDSIC (Research and Development of Software in Construction), Viện Tin học Xây dựng, Trường Đại học Xây dựng Hà Nội
- Bản quyền
- Viện Tin học Xây dựng. Phần mềm có bản quyền, kích hoạt theo máy qua nút Licensed trên tab ToRD
- Hệ điều hành
- Windows, chạy dưới dạng add-in của Autodesk Revit
- Đối tượng làm việc
- Structural Rebar trong dầm (Structural Framing) và cột (Structural Columns)
- Tải về
- Revit 2019 · Revit 2020 · Revit 2021
