Đồ án tốt nghiệp có kiến trúc, kết cấu và cơ điện. Ba mô hình, ba người dựng, và không ai chắc chúng có đâm vào nhau không.
Navisworks sinh ra cho đúng việc đó. Nó gộp các mô hình lại thành một, dò tìm va chạm và mô phỏng tiến độ thi công.
Xin Navisworks bản quyền sinh viên miễn phí qua Autodesk Education. Chưa có tài khoản thì làm bước đăng ký và xác minh trường trước.
Phân biệt ba bản Navisworks
Trong danh sách sản phẩm bạn sẽ thấy nhiều tên. Chọn nhầm là mất công cài lại.
Navisworks Manage là bản đầy đủ. Có dò va chạm, mô phỏng tiến độ, đo bóc khối lượng. Đây là bản sinh viên nên chọn.
Navisworks Simulate có mô phỏng tiến độ nhưng không có dò va chạm. Mà dò va chạm mới là thứ đồ án nhiều bộ môn cần nhất.
Navisworks Freedom chỉ để xem mô hình. Miễn phí cho mọi người, không cần tài khoản Education, nhưng không làm được gì ngoài xem và đo.
Nói gọn: đã xin được bản quyền sinh viên thì lấy Manage.
Sinh viên nào cần Navisworks
Ai làm đồ án có nhiều bộ môn, và ai học BIM.
Sinh viên kiến trúc và xây dựng dùng để kiểm tra mô hình của mình có đâm vào hệ cơ điện không. Sinh viên cơ điện dùng để phối hợp đường ống với kết cấu. Sinh viên làm đồ án tổ chức thi công dùng phần mô phỏng tiến độ.
Thời điểm hợp lý là sau khi đã vững Revit, thường là năm tư. Học Navisworks trước khi biết dựng mô hình thì không có gì để gộp. Nên xin Navisworks bản quyền sinh viên vào đúng lúc bắt đầu đồ án nhiều bộ môn, chứ không phải xin sẵn để đó.
Muốn học bài bản thì có khóa Navisworks Manage tại Viện, đi từ gộp mô hình tới dò va chạm và mô phỏng tiến độ bốn chiều.
Cấu hình tối thiểu cho Navisworks 2027
Yêu cầu chính thức của Navisworks thấp bất ngờ, thấp nhất trong cả nhóm phần mềm Autodesk mà sinh viên hay dùng.
| Hạng mục | Yêu cầu tối thiểu |
|---|---|
| Hệ điều hành | Windows 11 hoặc Windows 10, bản 64-bit |
| Chip xử lý | từ 3,0 GHz |
| Bộ nhớ RAM | 2 GB |
| Ổ cứng | 15 GB để cài |
| Card đồ họa | hỗ trợ Direct3D 9 và OpenGL, Shader Model 2 |
| Màn hình | 1280 × 800, khuyến nghị 1920 × 1080 |
Điểm đáng chú ý nhất: Navisworks 2027 vẫn hỗ trợ Windows 10. Revit, AutoCAD và Civil 3D bản 2027 đều đã bỏ Windows 10, riêng Navisworks thì không. Máy cũ chưa nâng cấp hệ điều hành vẫn dùng được.
Nhưng đừng hiểu nhầm con số 2 GB. Đó là mức để phần mềm khởi động và chạy, không phải mức để làm việc. Autodesk không công bố mức khuyến nghị theo kích thước mô hình như họ làm với Revit.
Từ thực tế lớp học, đây là điều cần biết: Navisworks phải giữ toàn bộ các mô hình đã gộp trong bộ nhớ cùng lúc. Ba mô hình bộ môn cộng lại có thể nặng gấp mấy lần một mô hình đơn lẻ. Nên máy càng nhiều RAM thì gộp càng nhiều mô hình mà không treo.
Cách ước lượng nhanh trước khi gộp: cộng dung lượng các tệp mô hình lại. Lượng bộ nhớ Navisworks dùng thực tế thường gấp vài lần con số đó.
Card đồ họa thì nhẹ nhàng. Navisworks hiển thị mô hình đã được tối giản nên không đòi hỏi card mạnh như Revit. Yêu cầu Shader Model 2 là mức rất cũ, gần như mọi card hiện nay đều vượt xa.
Nói gọn: nếu máy chạy được Revit thì chắc chắn chạy được Navisworks. Phần cần cân nhắc chỉ là bộ nhớ khi gộp nhiều mô hình.
Số liệu trên lấy từ tài liệu System requirements for Autodesk Navisworks 2027 products của Autodesk.
Tải và cài đặt
Bước 1: Vào danh sách phần mềm và chọn sản phẩm
Mở trang phần mềm giáo dục của Autodesk rồi đăng nhập bằng email trường đã dùng để đăng ký. Đây chính là trang có danh sách phần mềm để chọn, và nếu tài khoản của bạn đã được duyệt thì đầu trang hiện ngày hết hạn quyền giáo dục.
Tìm Navisworks Manage trong danh sách, bấm Select, rồi chọn tiếp Select ở mục Student.
Nếu chưa có tài khoản Autodesk Education, hãy làm theo bài Đăng ký Autodesk Education cho sinh viên trước. Tài khoản chưa được xác minh thì phần mềm sẽ không hiện ra để tải.
Bước 2: Tìm phần mềm và tải bộ cài

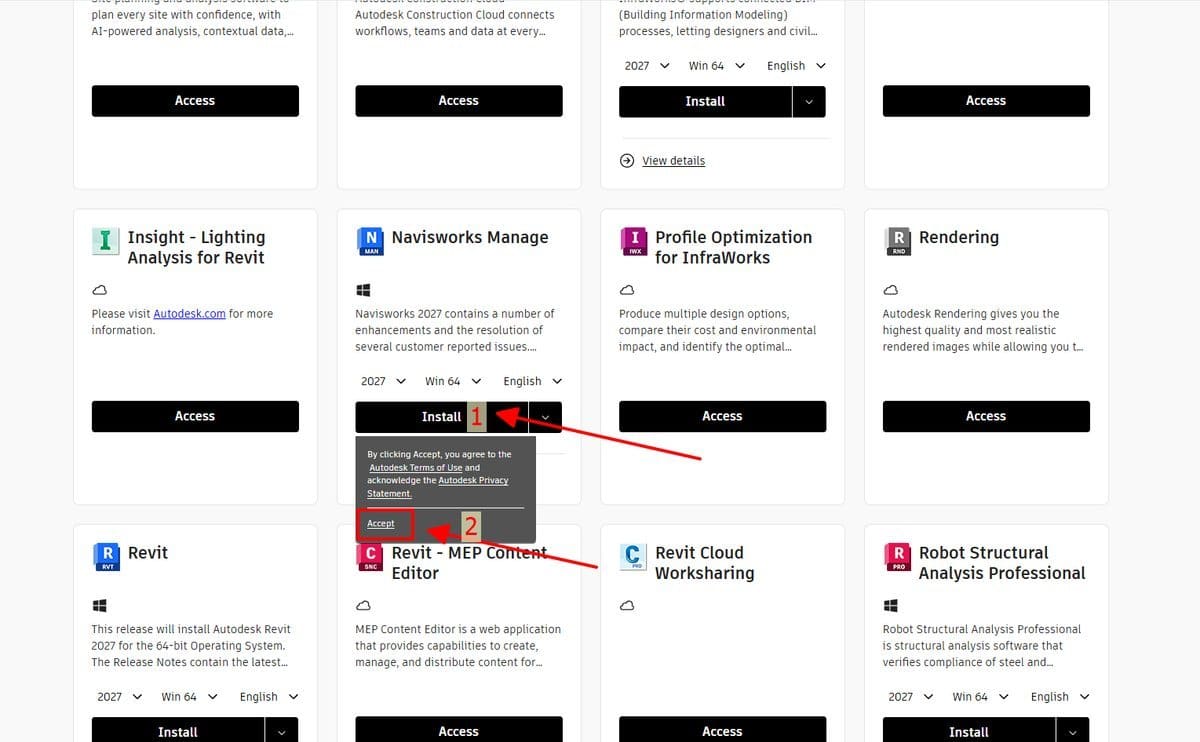

Vào mục Products and services trong tài khoản Autodesk, kéo xuống tìm Navisworks Manage, bấm Install rồi bấm Accept để tải bộ cài về.

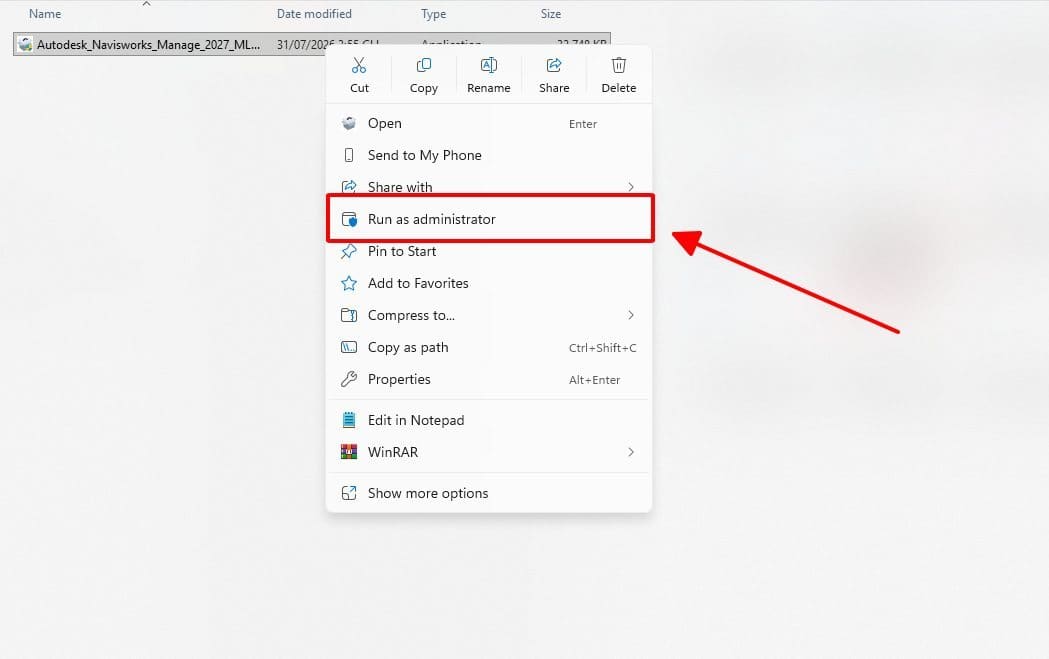

Tải xong, bấm chuột phải vào bộ cài và chọn Run as administrator.

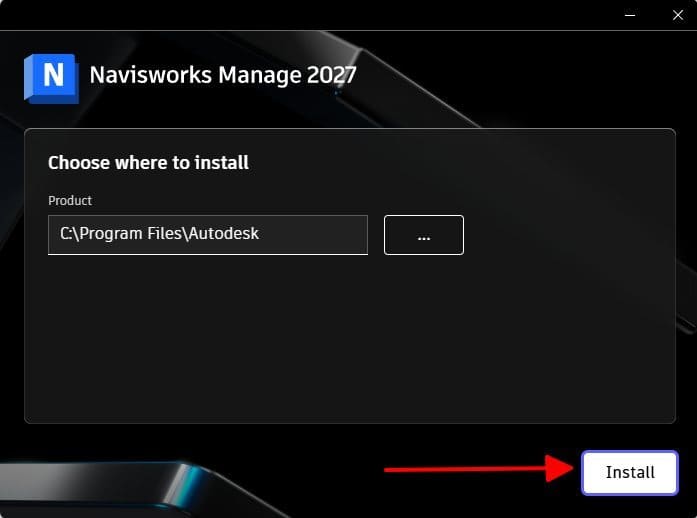

Chọn nơi cài đặt rồi bấm Install. Bộ cài này nhẹ hơn Revit và Civil 3D nên nhanh hơn.

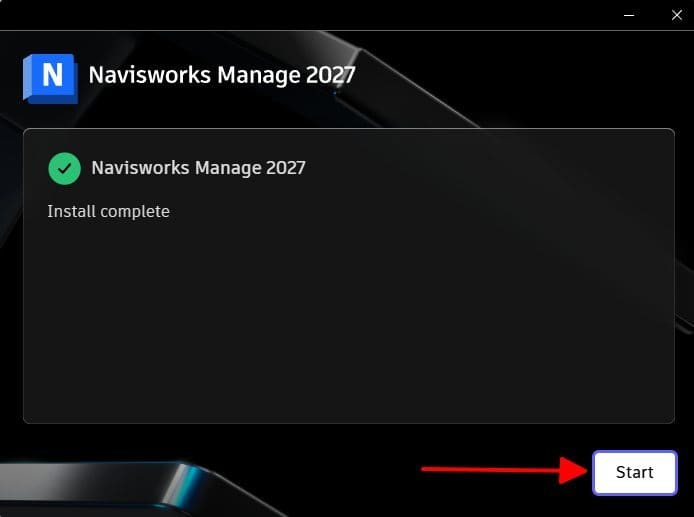

Mở phần mềm rồi đăng nhập bằng email trường như các phần mềm khác.
Đưa mô hình Revit vào Navisworks
Cài xong rồi vẫn còn một bước nữa mà nhiều người vướng.
Navisworks không mở trực tiếp tệp Revit. Có hai đường.
Cách thứ nhất: xuất từ Revit. Bộ cài Navisworks đặt thêm một công cụ xuất vào Revit. Mở mô hình trong Revit, tìm lệnh xuất sang định dạng Navisworks, rồi mở tệp đó bằng Navisworks. Cách này giữ được nhiều thông tin nhất.
Cách thứ hai: gộp trực tiếp. Navisworks đọc được nhiều định dạng, trong đó có IFC. Xuất mô hình Revit ra IFC rồi gộp trong Navisworks.
Điều kiện quan trọng: cài Revit trước, Navisworks sau. Nếu cài ngược thì công cụ xuất không xuất hiện trong Revit, và bạn phải cài lại Navisworks.
Quy trình gộp mô hình cho đồ án
Cài xong rồi thì làm theo trình tự này. Nó tiết kiệm rất nhiều thời gian so với mò mẫm.
Bước một: thống nhất gốc tọa độ. Cả nhóm phải dùng chung một điểm gốc và một hướng bắc trước khi ai đó bắt đầu dựng. Bỏ qua bước này thì lúc gộp, ba mô hình nằm cách nhau hàng chục mét, và không có cách sửa nào nhanh.
Bước hai: xuất từng mô hình. Mỗi bộ môn xuất mô hình của mình sang định dạng Navisworks. Đặt tên tệp rõ ràng theo bộ môn và ngày, vì bạn sẽ xuất lại nhiều lần.
Bước ba: gộp và lưu tệp tổng. Mở Navisworks, gộp lần lượt từng mô hình vào. Lưu thành một tệp tổng riêng, đừng ghi đè lên tệp bộ môn.
Bước bốn: đặt luật dò va chạm. Đừng dò tất cả với tất cả, vì kết quả sẽ ra hàng nghìn va chạm vô nghĩa. Đặt từng cặp cụ thể: ống gió với dầm, ống nước với cột, máng cáp với sàn.
Bước năm: lọc và xử lý. Không phải va chạm nào cũng phải sửa. Ống đi xuyên tường qua lỗ chờ là bình thường. Việc của người phối hợp là tách ra những va chạm thật sự gây vấn đề khi thi công.
Làm đủ năm bước này một lần là bạn hiểu vì sao các dự án thật cần một người chuyên lo việc phối hợp.
Có gì mới trong Navisworks 2027
Tài khoản Education cấp bản mới nhất, nên bạn sẽ tải về Navisworks 2027. Những thay đổi chính, dịch từ trang tính năng mới của Autodesk.
Clash Detective được thiết kế lại. Công cụ dò va chạm, thứ quan trọng nhất của phần mềm này, được làm lại giao diện và bổ sung khả năng mới. Đây là lý do đáng kể để dùng bản 2027 thay vì bản cũ.
Thêm định dạng tệp được hỗ trợ. Navisworks 2027 đọc được nhiều định dạng hơn. Với đồ án mà mỗi bộ môn dùng một phần mềm khác nhau, đây là thay đổi có ích trực tiếp.
Appearance Profiler mạnh hơn. Công cụ tô màu đối tượng theo bộ lọc, dùng để phân biệt các bộ môn hoặc các giai đoạn thi công trong mô hình gộp.
Tùy biến thanh công cụ truy cập nhanh. Đưa những lệnh hay dùng ra thanh trên cùng dễ hơn trước.
Giao diện và bộ biểu tượng mới. Toàn bộ biểu tượng trong phần mềm được vẽ lại.
Hỗ trợ chuột ba chiều tốt hơn. Ai dùng chuột chuyên dụng để xoay mô hình sẽ thấy khác biệt.
Ngoài ra bản này cải tiến phần dòng lệnh, thêm lệnh mới và hỗ trợ tốt hơn cho việc tự động hóa theo lô.
Năm lỗi hay gặp
Cài nhầm bản Simulate hoặc Freedom. Kiểm lại tên trước khi bấm Install. Bản cần là Manage.
Không thấy lệnh xuất trong Revit. Do cài Navisworks trước Revit. Chạy lại bộ cài Navisworks và chọn sửa chữa, hoặc cài lại.
Gộp mô hình xong thì máy treo. Gần như luôn do thiếu RAM. Thử gộp từng cặp mô hình một thay vì gộp cả ba cùng lúc.
Mô hình gộp vào nhưng nằm lệch nhau. Do các bộ môn dùng gốc tọa độ khác nhau. Sửa ở gốc là thống nhất lại trong Revit rồi xuất lại, chứ đừng kéo tay trong Navisworks vì lần xuất sau lại lệch tiếp.
Dò va chạm ra hàng nghìn kết quả. Đây không phải lỗi phần mềm mà là luật dò đặt quá rộng. Thu hẹp lại từng cặp bộ môn cụ thể, và đặt ngưỡng khoảng cách hợp lý thay vì để mặc định.
Câu hỏi thường gặp
Navisworks có dựng được mô hình không?
Không. Nó chỉ gộp, xem, dò va chạm và mô phỏng. Mô hình phải dựng bằng Revit, Tekla hoặc phần mềm khác.
Bản Freedom miễn phí có đủ cho đồ án không?
Không, vì Freedom không dò được va chạm. Nó chỉ hợp khi bạn muốn gửi mô hình cho người khác xem.
Máy tám gigabyte RAM gộp được mấy mô hình?
Về yêu cầu chính thức thì thừa, vì Autodesk chỉ đặt mức tối thiểu 2 GB. Nhưng thực tế gộp đủ ba bộ môn của đồ án tốt nghiệp thì 8 GB sẽ chật vật, vì mọi mô hình phải nằm trong bộ nhớ cùng lúc.
Navisworks đọc được tệp của phần mềm nào?
Rất nhiều, kể cả IFC và định dạng của các phần mềm ngoài Autodesk. Đó chính là lý do nó được dùng để gộp mô hình.
Navisworks dùng để làm gì trong dự án thật?
Bài Navisworks dùng để làm gì mô tả đầy đủ các việc nó đảm nhận trên công trường.
Học Navisworks có cần biết Revit trước không?
Cần. Phải dựng được mô hình rồi mới có cái để gộp và kiểm tra.
