Tìm lệnh trace trong CAD trên mạng thì gần như mọi bài đều dạy cùng một thứ: gõ TRACE, bấm lần lượt các điểm, ra một nét thẳng có bề dày, tô đặc. Làm theo trên bản 2027 thì không ra gì cả.
Lý do không phải bạn gõ sai. Lệnh ấy đã đổi hẳn việc nó làm. Bài này chỉ rõ bản 2027 trả lời thế nào, lệnh nay dùng để làm gì, và vẽ nét đặc thì thay bằng gì. Muốn học trọn bộ lệnh vẽ thì xem khóa AutoCAD Xây Dựng.
Gõ theo hướng dẫn cũ thì bản 2027 trả lời thế nào

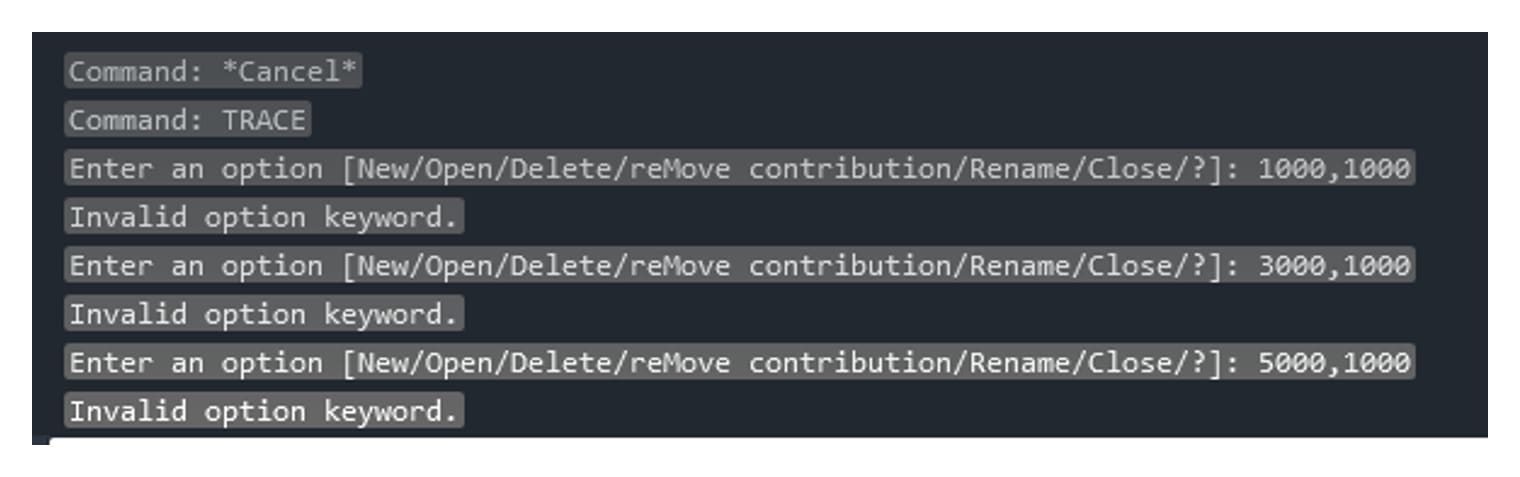

Làm đúng như các bài hướng dẫn: gõ TRACE, rồi cho ba điểm. Dòng lệnh chép nguyên văn từ bản 2027:
Command: TRACE
Enter an option [New/Open/Delete/reMove contribution/Rename/Close/?]: 1000,1000
Invalid option keyword.
Enter an option [New/Open/Delete/reMove contribution/Rename/Close/?]: 3000,1000
Invalid option keyword.
Enter an option [New/Open/Delete/reMove contribution/Rename/Close/?]: 5000,1000
Invalid option keyword.Máy không hỏi điểm. Nó hỏi lựa chọn, và toạ độ không phải lựa chọn nào trong bảy cái nó liệt kê. Sau ba lần từ chối, bản vẽ vẫn trống trơn: 0 đối tượng. Thử lại với hai điểm, rồi ba điểm, rồi bốn điểm, kết quả không đổi: lần nào cũng là 0. Tức không phải chuyện cho thiếu điểm hay thừa điểm, mà là lệnh này không nhận toạ độ ngay từ câu hỏi đầu tiên.
Đây không phải chuyện gõ thiếu dấu gạch nối. Gõ -TRACE, gõ _TRACE đều rơi vào đúng dòng nhắc ấy, và cả hai cũng không tạo ra đối tượng nào.
Lệnh trace trong CAD nay làm việc gì
Trang TRACE của Autodesk mô tả bằng một câu: "A trace is created in the AutoCAD web app, the AutoCAD mobile app, or AutoCAD desktop to provide feedback, comments, markups, and design exploration of the drawing without altering the content of the drawing."
Nói gọn: nó là lớp ghi chú trong cad, một tấm kính phủ lên bản vẽ để người khác vẽ nhận xét lên mà không đụng một nét nào của bản vẽ gốc. Đúng thứ cần khi chủ trì duyệt bản vẽ của kỹ sư, hay khi công trường gửi ý kiến về.
Bảy lựa chọn trong dòng nhắc, đọc từ chính bản 2027:
| Lựa chọn | Việc |
|---|---|
New | Mở một lớp ghi chú mới trên bản vẽ đang mở |
Open | Mở lại một lớp ghi chú đã có |
Delete | Xoá hẳn một lớp ghi chú |
reMove contribution | Gỡ phần ghi chú do chính bạn thêm vào |
Rename | Đổi tên lớp ghi chú |
Close | Đóng lớp đang mở |
? | Liệt kê các lớp hiện có |
Điểm đáng giá nhất nằm ở chữ "without altering the content of the drawing". Ghi chú nằm ở một lớp riêng, nên duyệt xong thì gỡ đi là bản vẽ sạch, không phải dò xem ai đã vẽ thêm nét nào.
Lệnh vẽ nét đặc trong cad thì nay dùng gì
Nếu thứ bạn cần đúng là lệnh vẽ nét đặc trong cad — một nét thẳng có bề dày, tô kín — thì có ba đường thay thế, đều là chức năng đang sống.
Đường thứ nhất, đa tuyến có bề rộng. Gõ PLINE, chọn Width, khai bề rộng đầu và cuối, rồi vẽ như bình thường. Đây là đường dùng nhiều nhất trong hồ sơ thật vì đa tuyến còn sửa được, còn báo chiều dài, còn nối được. Chuyện đa tuyến nằm ở bài polyline trong CAD.
Đường thứ hai, lệnh DONUT khi cần một vòng đặc. Nó dựng một đa tuyến kín có bề dày, và bề dày ấy tính đúng bằng nửa hiệu hai đường kính. Khai đường kính trong 200 và ngoài 500 thì đa tuyến sinh ra có bề rộng đúng 150, tức (500 − 200) / 2, chạy trên vòng tròn đường kính 350, tức (200 + 500) / 2. Khai đường kính trong bằng 0 là ra một chấm đặc.
Đường thứ ba, mảng tô. Vẽ đường bao rồi gõ HATCH, chọn kiểu tô SOLID. Cách này hợp khi vùng cần tô có hình thù bất kỳ chứ không phải một dải thẳng. Chuyện mảng tô nằm ở bài lệnh hatch trong CAD.
Trace cad gọi từ đâu, và trace trong autocad nằm ở tầng nào
Theo tệp giao diện acad.cuix của bản 2027.
| Lối vào | Nội dung |
|---|---|
| Lệnh đầy đủ | TRACE |
| Lệnh tắt | không có |
| Ribbon | không có |
| Menu cổ điển | không có |
| Thanh công cụ | không có |
Bốn dòng dưới đều trống, và đó là chuyện hiếm. Lệnh này không có một lối vào nào ngoài gõ tên — không nút, không mục menu, không thanh công cụ. Trong cả loạt lệnh Viện đã đo, rất ít lệnh kín tiếng đến thế.
Lý do có thể đoán được: markup trong cad vốn sinh ra cho bản web và bản điện thoại, nơi người duyệt bản vẽ ngồi. Bản máy tính chỉ nhận lại lớp ghi chú ấy để xem và xử lý, nên không cần chỗ đứng trên giao diện.
Vì sao các bài hướng dẫn cũ vẫn còn
Lệnh cũ có từ rất lâu và vẽ ra một loại đối tượng riêng tên là TRACE. Nó gần như không ai dùng vì đa tuyến làm được mọi việc của nó và còn làm tốt hơn.
Các bài hướng dẫn tiếng Việt về lệnh này phần lớn viết cho những bản cũ rồi được chép qua chép lại mà không ai thử lại trên bản mới. Đó là lý do cùng một nội dung xuất hiện ở nhiều trang, và cùng sai như nhau trên bản 2027.
Cách tự kiểm rất nhanh: gõ tên lệnh rồi nhìn dòng nhắc. Nếu máy hỏi Enter an option [New/Open/Delete/...] thì bạn đang ở tính năng ghi chú, không phải lệnh vẽ.
Đây là dấu hiệu chung cho mọi bài hướng dẫn quá hạn, không riêng lệnh này. Dòng nhắc là thứ khó chép sai nhất: nó hiện ra ngay trước mắt và không phụ thuộc vào trí nhớ của ai. Một bài hướng dẫn có chép dòng nhắc nguyên văn thì kiểm được trong ba giây; bài chỉ mô tả bằng lời thì không.
Khi tìm trace cad bằng tiếng Anh, kết quả trả về lại chủ yếu là tính năng ghi chú, đúng với bản mới. Sự lệch pha giữa hai thứ tiếng nằm ở chỗ tài liệu tiếng Anh được Autodesk cập nhật theo bản, còn bài tiếng Việt thì chép lại từ bản cũ.
Lớp ghi chú trong cad dùng vào việc gì trong hồ sơ thật
Với một bộ hồ sơ kết cấu, vòng duyệt thường đi thế này: kỹ sư nộp bản vẽ, chủ trì đọc và ghi nhận xét, kỹ sư sửa rồi nộp lại. Chỗ hay hỏng là bước ghi nhận xét.
Ghi thẳng lên bản vẽ bằng nét và chữ thì nhận xét lẫn vào nội dung, và sau khi sửa xong phải dò lại xem đã xoá hết chưa — sót một dòng là nó theo lên bản in. In ra giấy rồi khoanh bút đỏ thì mất luôn khả năng tra cứu.
Lớp ghi chú giải đúng chỗ ấy: nhận xét nằm ở một tầng riêng, xem được cùng bản vẽ nhưng không thuộc bản vẽ, và gỡ đi bằng một lệnh. Lựa chọn reMove contribution còn cho gỡ riêng phần của chính mình, nên nhiều người cùng ghi lên một bản mà không giẫm chân nhau.
Ba điều hay nghe nhưng không đúng
| Điều hay nghe | Bản 2027 thực sự làm gì |
|---|---|
Gõ TRACE rồi bấm điểm là ra nét đặc | Máy trả lại Invalid option keyword. và không tạo đối tượng nào |
Thêm dấu gạch nối thành -TRACE là chạy được bản cũ | -TRACE và _TRACE rơi vào đúng dòng nhắc lựa chọn ấy |
| Lệnh này nằm đâu đó trên ribbon | Không có nút, không mục menu, không thanh công cụ |
Câu hỏi thường gặp
Vì sao gõ TRACE mà không vẽ được gì?
Vì trên bản 2027 lệnh này mở lớp ghi chú cộng tác chứ không vẽ. Nó hỏi lựa chọn, và toạ độ không phải lựa chọn nào của nó.
Muốn vẽ nét thẳng có bề dày thì dùng gì?
Dùng PLINE rồi chọn Width. Đa tuyến còn sửa được và còn báo chiều dài, hơn hẳn đối tượng nét đặc kiểu cũ.
Lớp ghi chú có làm hỏng bản vẽ gốc không?
Không. Autodesk ghi rõ nó cho phép ghi chú "without altering the content of the drawing", nghĩa là nội dung bản vẽ không bị đụng tới.
Gọi lệnh này từ ribbon thế nào?
Không gọi được. Tệp giao diện của bản 2027 không khai một nút nào cho nó, chỉ gõ tên mới vào được.
Ai tạo ra lớp ghi chú?
Thường là người duyệt, làm trên bản web hoặc bản điện thoại. Bản máy tính mở lại để xem và xử lý.
