Giới thiệu khóa học
Ngành điện đang đẩy mạnh số hóa công trình, và mô hình thông tin xây dựng BIM dần trở thành yêu cầu trong các dự án trạm biến áp. Phần xây dựng của một trạm bao gồm nhà điều khiển - phân phối, hệ móng máy biến áp và trụ thiết bị, mương cáp, sân đường nội bộ, cổng và tường rào; tất cả cần được mô hình chính xác để phối hợp trơn tru với phần công nghệ điện.

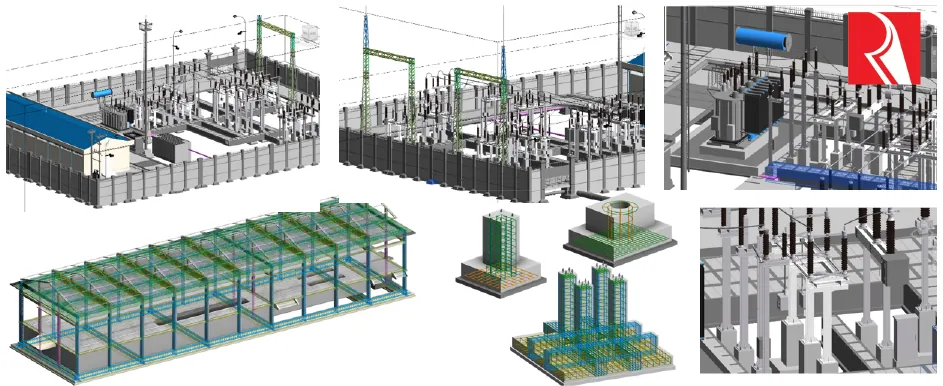

Khóa học của trung tâm RDSIC thuộc Viện Tin học Xây dựng — Trường Đại học Xây dựng Hà Nội hướng dẫn dùng Autodesk Revit dựng trọn phần xây dựng của một trạm biến áp thực tế. Học viên bắt đầu từ nhà điều khiển, sau đó tự xây dựng thư viện family cho móng, trụ đỡ thiết bị, mương cáp, rồi hoàn thiện bản vẽ cốt thép, bảng thống kê, hồ sơ in ấn và kỹ năng phối hợp nhóm trên mô hình.
Bạn sẽ học được gì

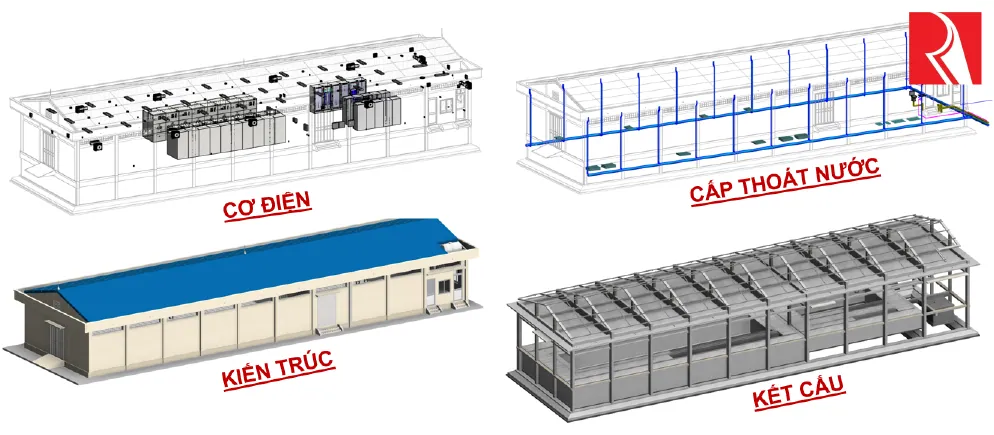

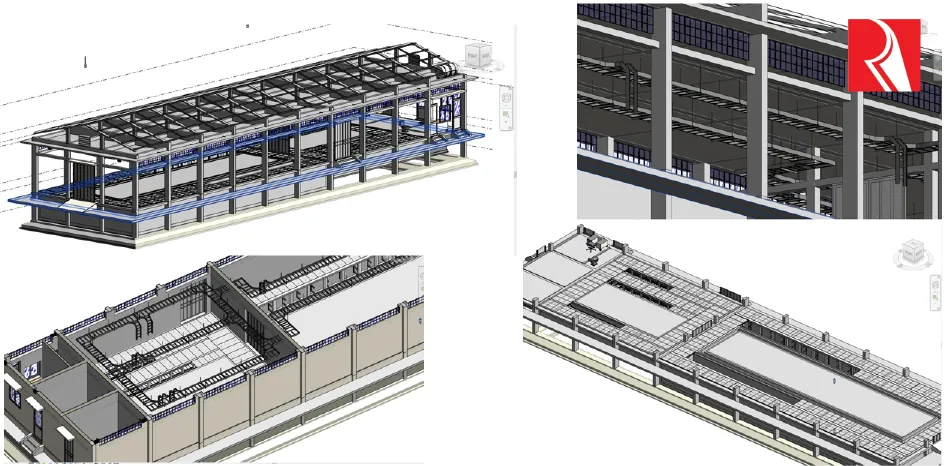

- Dựng mô hình kiến trúc và kết cấu nhà điều khiển - phân phối: móng, khung cột dầm sàn, tường, mái, cửa, nền.
- Tự tạo thư viện family cho móng máy biến áp, móng trụ thiết bị, cột pooctic, mương cáp, hàng rào, hố ga và nhiều cấu kiện đặc thù khác của trạm.
- Lắp ghép tổng mặt bằng ngoài trời: sân đường, cổng, tường chắn, bó vỉa từ thư viện đã dựng.
- Đặt cốt thép cho khung, móng, sàn mái và trình bày bản vẽ thép đúng quy cách.
- Lập bảng thống kê cấu kiện, vật liệu và cốt thép để bóc tách khối lượng.
- Thiết lập khung tên, in ấn, xuất DWG, IFC; làm việc nhóm qua Central model và diễn họa công trình bằng Enscape.
Khóa học dành cho ai
- Kỹ sư xây dựng tại các công ty tư vấn thiết kế điện.
- Cán bộ kỹ thuật ban quản lý dự án lưới điện, trạm biến áp.
- Người đã dùng Revit muốn mở rộng sang công trình công nghiệp năng lượng.
- Doanh nghiệp ngành điện cần đào tạo đội ngũ triển khai BIM cho dự án của đơn vị.
Đề cương chi tiết
1. Tổng quan BIM và khởi tạo dự án
- Khái niệm BIM, ưu nhược điểm và quy trình làm việc
- Cách tiếp cận phần mềm hỗ trợ; làm quen giao diện Revit, cài đặt Content
- Dựng lưới trục và cao độ cho nhà điều khiển
- Quản lý Project Base Point, Survey Point và hai hướng Bắc của dự án
- Dựng cột, dầm kết cấu; bài tập hoàn thiện hệ khung, giằng
2. Kết cấu nhà điều khiển - phân phối
- Sàn kết cấu và cổ cột
- Móng đơn, móng băng, móng cọc
- Tạo và gán vật liệu cho cấu kiện
- Bài tập hoàn thiện mô hình phần móng và phần thân
3. Tường và hệ bao che
- Tường kiến trúc: tường móng, tường biên, tường ngăn
- Tường hồi, tường mái, sê nô và giằng đỉnh tường
- Bố trí xà gồ mái bằng nhiều công cụ khác nhau
4. Mái, nền và hoàn thiện kiến trúc
- Vẽ mái cùng diềm mái, úp nóc, nẹp mái, kim thu sét
- Sàn nền, nền sân, vị trí đục cắt mương cáp trong nhà
- Cửa đi, cửa sổ, cửa thông gió và thuộc tính đối tượng
- Ram dốc, tam cấp và các chi tiết bậc thềm
5. Công cụ quản lý mô hình
- Các chế độ chọn đối tượng và giới hạn khung nhìn
- Ẩn hiện đối tượng, tùy chỉnh hiển thị 3D
- Phím tắt và các công cụ tăng tốc thao tác
6. Triển khai bản vẽ
- Mặt bằng kiến trúc và mặt bằng kết cấu sàn mái
- Mặt bằng định vị cột, mặt bằng móng, mặt đứng kiến trúc
- Các loại Parameter và cách tổ chức Project Browser
- Tạo Sheet, Legend, Drafting View và sắp xếp các khung nhìn vào tờ bản vẽ
7. Thư viện Family cấu kiện trạm biến áp
- Nguyên tắc dựng khối family 3D trong Revit
- Family móng: móng đơn, móng băng, móng máy biến áp, móng trụ thiết bị, móng pooctic, móng hàng rào, móng cột đèn, móng camera
- Family mương cáp trong nhà, ngoài trời cùng tấm đan bê tông, tấm đan Cemboard; thang máng cáp treo trần

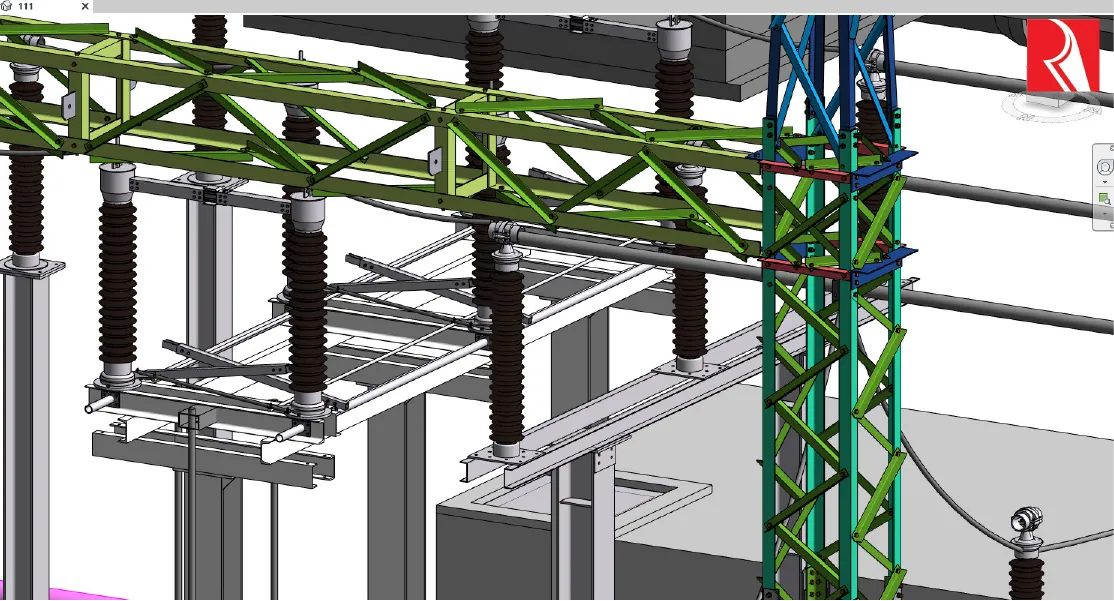

- Family trụ đỡ thiết bị: máy cắt, chống sét van, dao cách ly, biến dòng TI, biến áp TU, sứ đứng, máy biến áp tự dùng
- Family cột pooctic, cột đèn chiếu sáng, cột đèn bát giác, cột bê tông ly tâm, kim thu sét, ống thoát nước
- Family hàng rào, trụ cổng, cổng trượt, tường chắn, bó vỉa, hố ga và các loại cửa
8. Hoàn thiện tổng mặt bằng ngoài trời
- Mẹo tạo tham biến khi dựng family để thống kê về sau
- Giải đáp các vướng mắc thường gặp trong quá trình tạo family
- Lắp ghép sân đường, cổng, hàng rào, tường chắn, bó vỉa, móng trụ và mương cáp từ thư viện
- Bài tập hoàn thiện mô hình ngoài trời của trạm
9. Thống kê cấu kiện và vật liệu
- Bảng thống kê tường, cột, dầm, sàn, móng
- Biên tập bảng và đưa lên tờ bản vẽ
- Rà soát mô hình để số liệu xuất ra đúng ý đồ thiết kế
10. Cốt thép và bản vẽ thép
- Công cụ đặt thép; thiết lập Rebar Bar, lớp bảo vệ và Rebar Setting
- Đặt thép cho khung dầm, cột và luyện tập với các khung tương tự
- Thép móng nhà điều khiển, móng trụ và móng máy biến áp
- Thép sàn mái
- Trình bày bản vẽ thép: hiển thị, nét thép, gán số cấu kiện, View Template, mặt cắt qua cấu kiện
- Bảng thống kê cốt thép và cách định dạng dữ liệu
11. Hồ sơ, phối hợp nhóm và diễn họa
- Khung bản vẽ theo quy chuẩn công ty, biến thông tin trong khung tên
- Thiết lập in ấn, xuất DWG, IFC và tạo template dùng lại cho dự án sau
- Chèn link, đồng bộ tọa độ; Central model, workset và đồng bộ Local model
- Render trên Revit, Cloud và Enscape; xuất sang phần mềm khác để diễn họa
12. Tổng kết khóa học
- Hệ thống lại toàn bộ quy trình, giải đáp thắc mắc và định hướng áp dụng vào dự án của từng học viên
Hình thức học
Khóa học tổ chức trực tiếp tại lớp ở Hà Nội vào buổi tối; một số đợt có lớp tại TP.HCM theo lịch, các đơn vị ngành điện có thể ký hợp đồng đào tạo riêng. Toàn bộ bài tập bám theo hồ sơ một trạm biến áp có thật, mỗi buổi gồm phần bài giảng và phần thực hành nối tiếp nhau.
Hình ảnh và video lớp học
Chứng nhận hoàn thành
Sau khóa học, học viên được cấp chứng nhận của Viện Tin học Xây dựng — Trường Đại học Xây dựng Hà Nội. Gọi 0989 427 809 để được tư vấn chương trình phù hợp với đơn vị của bạn.
