Khóa Học BIM Revit Structure

Giới thiệu khóa học

Với Revit Structure, kỹ sư không còn vẽ từng bản 2D rời rạc mà quản lý toàn bộ kết cấu công trình trong một mô hình thông tin duy nhất. Khi mô hình thay đổi, mặt bằng, mặt cắt và bảng thống kê tự động cập nhật theo, giúp giảm đáng kể sai sót thủ công. Khóa học tại lớp rèn kỹ năng này qua từng buổi thực hành có giảng viên kèm trực tiếp bên máy.

Chương trình được giảng dạy bởi trung tâm RDSIC thuộc Viện Tin học Xây dựng — Trường Đại học Xây dựng Hà Nội. Bài tập xuyên suốt là một công trình bê tông cốt thép thực tế: học viên dựng phần thô, đặt thép, tạo thư viện Family rồi hoàn thiện bộ bản vẽ thi công. Phần cuối khóa hướng dẫn cách phối hợp nhóm và trao đổi dữ liệu với Etabs, Navisworks.

Bạn sẽ học được gì

• Nắm chắc quy trình mô hình hóa kết cấu từ hệ lưới, cao độ đến từng cấu kiện bê tông.
• Chủ động xây dựng bộ Family kết cấu: các loại móng, cột tiết diện thay đổi, cầu thang, ký hiệu 2D.
• Thành thạo kỹ thuật đặt cốt thép dầm, cột, sàn, móng, cầu thang trên mô hình.
• Bóc khối lượng bê tông, cốt thép bằng bảng thống kê động, phục vụ công tác dự toán.
• Dàn trang, in hồ sơ và xuất file DWG, IFC trao đổi với các bên liên quan.
• Thiết lập Central file, Local file để nhiều người cùng dựng một mô hình.

Khóa học dành cho ai

• Kỹ sư thiết kế kết cấu tại các công ty tư vấn muốn chuẩn hóa quy trình BIM.
• Họa viên triển khai bản vẽ mong muốn nâng cao năng lực với công cụ mô hình 3D.
• Cán bộ kỹ thuật nhà thầu cần đọc và khai thác mô hình kết cấu trong dự án.
• Sinh viên năm cuối ngành xây dựng định hướng làm việc trong môi trường BIM.

Đề cương chi tiết

1. Nhập môn BIM và phần mềm Revit

• Giải thích thuật ngữ BIM, LOD và các khái niệm liên quan
• Phân tích ưu điểm, nhược điểm của mô hình thông tin công trình
• Trình tự triển khai một dự án theo quy trình BIM
• Cách chọn công cụ phần mềm phù hợp cho từng khâu
• Làm quen môi trường làm việc của Revit
• Thiết lập thư viện Content ban đầu

2. Mô hình hóa phần bê tông

• Tạo lưới trục, khai báo cao trình cho các tầng
• Lần lượt dựng móng, cột, dầm, sàn của mô hình kết cấu
• Cấu hình vật liệu bê tông và gán cho cấu kiện
• Đặt lệnh tắt, điều khiển hiển thị đối tượng theo nhu cầu
• Sử dụng nhóm công cụ vẽ và hiệu chỉnh khác
• Định nghĩa Parameter và cách quản lý
• Hoàn thiện bản vẽ mặt bằng kết cấu các tầng
• Quy ước và quản lý nét vẽ trong dự án
• Tổ chức cây thư mục Project Browser khoa học

3. Tạo lập Family cho dự án kết cấu

• Tìm hiểu từng loại Family và phạm vi sử dụng
• Dựng khối trong môi trường Family bằng các công cụ Form
• Xây dựng Family móng đơn hoàn chỉnh
• Làm Family dầm móng băng
• Triển khai Family móng cọc
• Family cột thay đổi tiết diện theo chiều cao
• Dựng Family cầu thang bê tông
• Biên soạn các Family 2D ký hiệu, chú thích

4. Mô hình cốt thép cho cấu kiện

• Cài đặt lớp bảo vệ bê tông theo tiêu chuẩn
• Định nghĩa thông số của cốt thép trong dự án
• Thực hành dựng thép dầm chi tiết
• Thực hành mô hình thép cho cột
• Thực hành đặt thép các loại móng
• Thực hành rải thép sàn
• Thực hành thép bản thang
• Khai thác công cụ hỗ trợ đặt thép tự động

5. Bóc khối lượng và công cụ mở rộng

• Lập bảng khối lượng bê tông cho dầm, cột, sàn, móng
• Tổng hợp thống kê thép của từng cấu kiện
• Các add-in hữu ích và hướng dẫn cài đặt

6. Xuất hồ sơ bản vẽ

• Thiết kế khung bản vẽ theo mẫu của đơn vị
• Trình bày và chỉnh sửa bố cục bản vẽ
• Khai báo chế độ in phù hợp
• In PDF, chuyển đổi sang DWG, IFC và các định dạng khác

7. Phối hợp nhóm trong dự án

• Chia sẻ mô hình qua cơ chế Worksets
• Thiết lập file trung tâm và file cục bộ cho từng thành viên

Hình thức học

Khóa 15 buổi về mô hình kết cấu, bố trí cốt thép và xuất bản vẽ bằng Revit. Học viên chọn một trong ba hình thức dưới đây, đề cương và hồ sơ thực hành như nhau:

• Học online — Lớp trực tuyến trên Microsoft Teams, giảng viên thao tác trên màn hình chia sẻ và trả lời ngay khi học viên hỏi — khác hẳn học qua video thu sẵn. Bài làm nộp trong buổi để được sửa, kèm bản ghi cho ai cần xem lại bước dựng phức tạp.
• Học tại lớp — Học trực tiếp ở Hà Nội (Đại học Xây dựng, khu Đại học Kiến trúc) và TP.HCM. Giảng viên soát mô hình của từng người tại chỗ, bắt các lỗi liên kết dầm — cột và sai lệch bố trí thép trước khi những lỗi này theo bản vẽ ra công trường.
• Đào tạo tại doanh nghiệp — Đưa giảng viên tới đơn vị, lấy hồ sơ kết cấu công ty đang triển khai làm bài tập, đồng thời chuẩn hóa thư viện cấu kiện để cả nhóm dùng chung về sau. Nội dung và số buổi thỏa thuận trước, học phí báo giá riêng.

Dù chọn hình thức nào, học viên cũng học cùng đề cương, cùng hồ sơ mẫu, cùng được hỗ trợ sau khóa và nhận chứng nhận như nhau. Học phí xem bảng đầu trang.

Hình ảnh và video lớp học

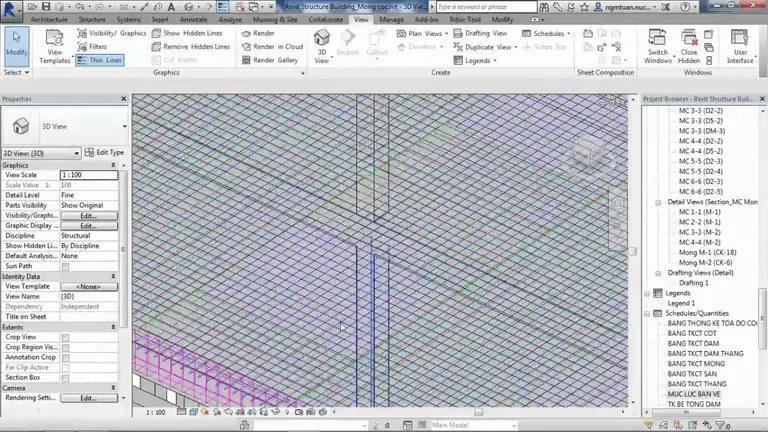

Phát video

Phát video

Chứng nhận hoàn thành

Sau khi hoàn tất chương trình và bài kiểm tra cuối khóa, học viên nhận chứng nhận do Viện Tin học Xây dựng — Trường Đại học Xây dựng Hà Nội cấp. Hotline tư vấn: 0989 427 809.

Chính sách khuyến mại

Giảm học phí theo nhóm — áp dụng cho tất cả các thành viên của nhóm và nhóm trưởng:

Chú ý: mức giảm học phí này không áp dụng kèm theo bất kỳ khuyến mại nào khác.

Học nhiều khóa học ở RDSIC thì được giảm học phí như thế nào?

• Học song song 2 khóa học tại RDSIC sẽ được giảm 10% học phí mỗi khóa học.
• Học khóa học thứ 2 tại RDSIC sẽ được giảm 10% học phí.

Chính sách bảo lưu

• Khóa học Offline: được bảo lưu tối đa 01 năm kể từ ngày trung tâm xác nhận.
• Khóa học Online: không áp dụng bảo lưu; trường hợp đặc biệt, học viên đã học dưới 50% thời lượng được xem xét bảo lưu tối đa 01 năm.
