Khóa học Revit MEP (BIM cơ điện)

Giới thiệu khóa học

Khóa học Revit MEP dành cho kỹ sư cơ điện: dựng trọn ba hệ cấp thoát nước, điều hòa thông gió và điện trên một mô hình, rồi phối hợp với kiến trúc, kết cấu theo quy trình BIM. Lớp mở tại Hà Nội, TP.HCM và học online trực tiếp qua Microsoft Teams.

Trong các dự án hiện đại, hệ thống cơ điện chiếm tỷ trọng lớn và cũng là nơi dễ phát sinh va chạm giữa ống gió, ống nước và máng cáp nhất. Revit MEP giải quyết bài toán này bằng cách gom cả ba hệ vào một mô hình thông tin để phát hiện xung đột ngay từ khâu thiết kế. Nếu bạn còn chưa rõ Revit MEP là gì và kỹ sư cơ điện dùng nó vào những việc gì trong một dự án thật, hãy đọc bài Revit MEP là gì? do giảng viên của Viện viết trước khi đăng ký.

Khóa học do trung tâm RDSIC thuộc Viện Tin học Xây dựng — Trường Đại học Xây dựng Hà Nội trực tiếp đứng lớp; giảng viên là người đang làm BIM cơ điện tại doanh nghiệp, như ThS. Trần Hà Bình, Phó Tổng giám đốc Công ty Cổ phần PC ONE. Học viên dựng lần lượt hệ cấp thoát nước, điều hòa thông gió và điện trên một công trình mẫu, sau đó hoàn thiện hồ sơ bản vẽ, Family thiết bị và tính tải nhiệt. Tốt nghiệp, học viên đủ kỹ năng làm việc tại phòng kỹ thuật M&E áp dụng BIM.

Kỹ sư cơ điện mới bắt đầu có thể xem trang học Revit để biết nhánh MEP đứng ở đâu trong sáu hướng học và nên học tiếp gì sau khóa này.

Học Revit MEP ở đâu: năm câu nên hỏi trước khi đăng ký

Các khóa học Revit MEP khác nhau ở những chỗ không nằm trong tên khóa. Trước khi đăng ký ở bất kỳ đâu, nên hỏi năm câu dưới đây. Cột bên phải là câu trả lời của khóa này.

Khóa gồm 15 buổi, học tại Hà Nội, TP.HCM hoặc online, cấp chứng nhận của Viện Tin học Xây dựng — Trường Đại học Xây dựng Hà Nội. Ai muốn tự học trước khi vào lớp có thể theo lộ trình tự học Revit MEP năm chặng do giảng viên của Viện viết.

Bạn sẽ học được gì

• Thiết kế trọn vẹn hệ Plumbing, HVAC và Electric của công trình trên Revit MEP.
• Liên kết mô hình kiến trúc, kết cấu và dùng Copy/Monitor cho lưới trục, cao độ.
• Vận dụng Fabrication Pipe, Fabrication Duct và hệ thanh treo cho mô hình sát thực tế thi công.
• Kiểm soát hiển thị bằng bộ lọc màu riêng cho từng hệ thống kỹ thuật.
• Thống kê vật tư, thiết bị và bóc khối lượng phục vụ báo giá, đặt hàng.
• Tính toán tải nhiệt điều hòa và xuất bộ hồ sơ bản vẽ cơ điện hoàn chỉnh.

Khóa học dành cho ai

• Kỹ sư cơ điện tại các công ty tư vấn, nhà thầu M&E muốn làm chủ công cụ BIM.
• Họa viên triển khai bản vẽ cơ điện cần nâng cấp từ AutoCAD 2D lên mô hình 3D.
• Cán bộ kỹ thuật giám sát hệ thống cơ điện tại công trường.
• Sinh viên các ngành điện, nước, nhiệt lạnh muốn có lợi thế khi ứng tuyển.

Đề cương chi tiết

1. Giới thiệu phần mềm và quy trình MEP

• Phân tích các hạn chế của phương pháp triển khai M&E hiện nay
• Vai trò của Revit MEP trong thiết kế công trình hiện đại
• Tạo file dự án MEP mới
• Liên kết mô hình kiến trúc làm cơ sở dựng hệ thống

2. Dựng hệ cấp thoát nước (Plumbing)

• Thiết lập kiểu hiển thị cho thiết bị vệ sinh và tuyến ống
• Đặt thiết bị Plumbing đúng vị trí thiết kế
• Kết nối đường ống giữa các thiết bị
• Kiểm tra hệ thống và điều chỉnh kích cỡ ống
• Lập bảng kê thiết bị nước, ống và phụ kiện
• Ứng dụng Fabrication Pipe cho ống chế tạo sẵn
• Lắp hệ giá treo đỡ ống
• Thực hành hoàn chỉnh mô hình nước của công trình

3. Hệ thống HVAC (điều hòa, thông gió)

• Cấu hình hiển thị dành riêng cho hệ điều hòa không khí
• Sắp đặt các thiết bị HVAC theo bản vẽ
• Đấu nối hệ ống gió tới thiết bị
• Soát lại kết nối, tính toán lại tiết diện ống
• Bảng kê thiết bị điều hòa thông gió
• Sử dụng Fabrication Duct thay thế ống gió tiêu chuẩn
• Triển khai giá treo đỡ ống gió
• Bài tập tổng hợp mô hình HVAC

4. Dựng hệ thống điện

• Khai báo và đặt thiết bị điện vào mô hình
• Kết nối các thiết bị thành hệ thống hoàn chỉnh
• Bố trí tuyến ống luồn dây điện và máng cáp
• Lập bảng thống kê dây và thiết bị
• Chuyển máng cáp, ống luồn sang chuẩn Fabrication
• Gắn hệ treo đỡ cho máng cáp
• Bài tập hoàn thiện hệ điện công trình

5. Triển khai bản vẽ kỹ thuật

• Tạo các khung nhìn và mặt bằng phục vụ hồ sơ
• Bổ sung ghi chú, kích thước cho từng hệ thống
• Trình bày trọn bộ bản vẽ nước, điều hòa, điện
• In ấn và xuất hồ sơ bàn giao

6. Family chuyên dụng cho cơ điện

• Xây dựng Family van khóa
• Dựng Family bơm nước
• Tạo Family thiết bị chiếu sáng

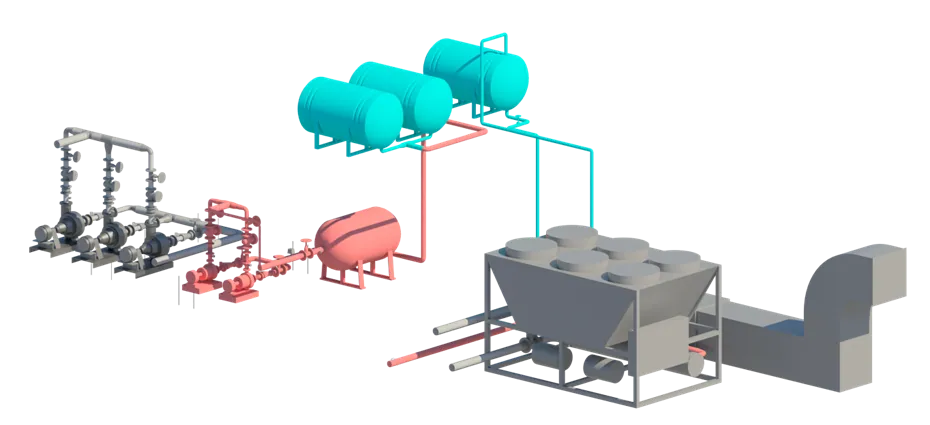

7. Phòng máy bơm

• Bài tập tổng hợp triển khai phòng kỹ thuật bơm của tòa nhà

8. PCCC và phân tích tải nhiệt điều hòa

• Tạo các vùng Space, Zone trong mô hình
• Gán chức năng sử dụng cho mỗi không gian
• Chạy tính toán phụ tải ngay trong Revit
• Thực hành xác định tải nhiệt phục vụ chọn thiết bị

Hình thức học

15 buổi dựng hệ thống cơ điện — điện, cấp thoát nước, điều hòa thông gió, phòng cháy — trên Revit. Ba hình thức tổ chức, nội dung giống nhau:

• Học online — Buổi học diễn ra thật trên Microsoft Teams theo giờ cố định, không phải bài giảng thu sẵn phát lại. Học viên dựng tuyến ống, tuyến điện song song trên máy mình và gửi file để giảng viên sửa ngay trong buổi; bản ghi lưu lại cho ai muốn xem kỹ thao tác.
• Học tại lớp — Lớp tại Đại học Xây dựng Hà Nội và Trung tâm Bồi dưỡng Chính trị Quận Phú Nhuận (TP.HCM). Giảng viên kiểm tra tuyến ống và tuyến điện của từng học viên, chỉ ngay những chỗ va chạm với dầm, sàn — thứ chỉ nhìn ra khi ngồi trước mô hình cùng nhau.
• Đào tạo tại doanh nghiệp — Dạy tại công ty, phối hợp với bộ phận kiến trúc và kết cấu của chính đơn vị, tập trung vào quy trình kiểm tra va chạm giữa các bộ môn trước khi phát hành hồ sơ. Lịch và nội dung linh hoạt, học phí báo giá theo quy mô lớp.

Ba hình thức dùng chung đề cương, chung hồ sơ dự án mẫu, cùng hỗ trợ sau khóa và cùng một mẫu chứng nhận. Mức học phí khác nhau, xem bảng đầu trang.

Hình ảnh và video lớp học

Phát video

Phát video

Chứng nhận hoàn thành

Kết thúc chương trình, học viên được trao chứng nhận của Viện Tin học Xây dựng — Trường Đại học Xây dựng Hà Nội. Đăng ký tư vấn qua số điện thoại 0989 427 809 hoặc 0914 388 841.

Câu hỏi thường gặp

Chính sách khuyến mại

Giảm học phí theo nhóm — áp dụng cho tất cả các thành viên của nhóm và nhóm trưởng:

Chú ý: mức giảm học phí này không áp dụng kèm theo bất kỳ khuyến mại nào khác.

Học nhiều khóa học ở RDSIC thì được giảm học phí như thế nào?

• Học song song 2 khóa học tại RDSIC sẽ được giảm 10% học phí mỗi khóa học.
• Học khóa học thứ 2 tại RDSIC sẽ được giảm 10% học phí.

Chính sách bảo lưu

• Khóa học Offline: được bảo lưu tối đa 01 năm kể từ ngày trung tâm xác nhận.
• Khóa học Online: không áp dụng bảo lưu; trường hợp đặc biệt, học viên đã học dưới 50% thời lượng được xem xét bảo lưu tối đa 01 năm.
