Revit MEP là gì? Kỹ sư cơ điện dùng nó để làm gì trong dự án thật

Revit MEP là bộ công cụ trong phần mềm Revit của Autodesk dùng để dựng mô hình ba hệ cơ điện của công trình: cơ (điều hòa, thông gió), điện và nước – phòng cháy. Khác với vẽ ống trên AutoCAD, ở đây mỗi ống, mỗi tủ điện là một cấu kiện có thông số và được nối thành hệ thống. Nhờ vậy mô hình tự thống kê, tự tính cỡ sơ bộ, và va chạm với kết cấu hiện ra từ lúc thiết kế.

Tôi làm cơ điện mười bảy năm, bảy năm trong đó ở phía chủ đầu tư — người duyệt mô hình cơ điện của tư vấn và nhà thầu, rồi chịu hậu quả khi mô hình sai. Bài này viết từ chỗ đứng đó: phần mềm này là gì, nó trả lại cho kỹ sư cái gì, và trong một dự án thật nó được dùng vào những việc nào.

Revit MEP là gì và vì sao không còn là phần mềm riêng

Bộ công cụ này xuất hiện năm 2006 dưới tên Revit Systems, một năm sau đổi thành Revit MEP, và tồn tại như một phần mềm riêng bên cạnh Revit Architecture và Revit Structure. Trang giới thiệu của Autodesk đến nay vẫn giữ cái tên ấy cho nhóm tính năng cơ điện. Từ bản Revit 2013, Autodesk gộp cả ba vào một Revit duy nhất. Ngày nay cài Revit là có sẵn bộ công cụ MEP; cái tên "Revit MEP" còn lại là cách gọi bộ công cụ ấy và cách gọi nghề.

Hai hệ quả thực tế:

• Không có "bản Revit MEP" để tải riêng. Ai rao "tải Revit MEP 2027" là đang nói về Revit. Sinh viên lấy bản giáo dục miễn phí theo hướng dẫn cài Revit bản quyền cho sinh viên.
• Revit LT không có công cụ MEP. Bản rút gọn này bỏ hệ thống ống gió, ống nước và mạch điện; văn phòng cơ điện mua nhầm Revit LT là không làm được việc.

Trong dự án, mô hình cơ điện là một tệp riêng, liên kết với mô hình kiến trúc và kết cấu chứ không dựng chung. Đó là lý do kỹ sư cơ điện học Revit theo một khóa riêng — khóa Revit MEP (BIM cơ điện) tại Viện — chứ không học chung với kiến trúc sư.

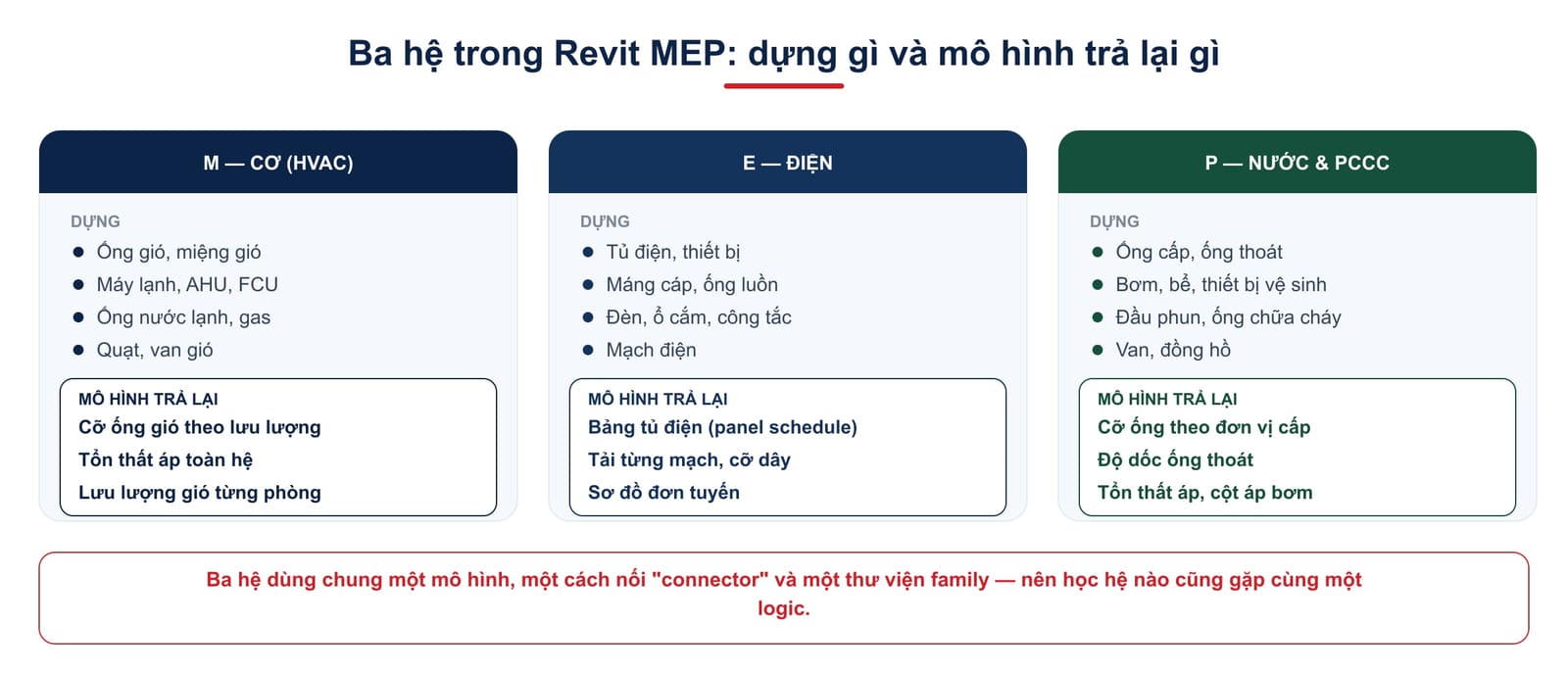

Ba hệ M – E – P: dựng gì, mô hình trả lại gì

Chữ MEP là ba hệ: Mechanical (cơ — điều hòa, thông gió, cấp gas lạnh), Electrical (điện — cấp nguồn, chiếu sáng, điện nhẹ) và Plumbing (nước — cấp, thoát, và ở Việt Nam thường gộp cả phòng cháy chữa cháy). Trong Revit, mỗi hệ có công cụ và thư viện riêng nhưng dùng chung một logic.

Kỹ sư ở Việt Nam thường chỉ làm một hệ, nhưng khi học nên đi qua cả ba ở mức căn bản. Lý do không phải để làm thay đồng nghiệp, mà vì trên công trường ba hệ tranh nhau cùng một khoảng trần, và người dựng hệ mình mà không đọc được hệ bên cạnh sẽ là người gây va chạm.

"Hệ thống" chứ không phải "đường ống": điều làm Revit MEP khác AutoCAD

Trên AutoCAD, một ống gió là hai đường thẳng song song. Trên Revit, ống gió là một đoạn ống có tiết diện, vật liệu, lưu lượng, và hai đầu có connector — điểm nối mang thông số. Nối ống vào miệng gió, miệng gió vào AHU, và Revit hiểu chúng thuộc cùng một hệ thống (system): hệ cấp gió tầng 5, đi từ AHU-05 đến 24 miệng gió.

Chính khái niệm hệ thống làm nên giá trị của bộ công cụ cơ điện:

• Tính cỡ sơ bộ. Gán lưu lượng cho từng miệng gió, Revit cộng dồn ngược về AHU và đề xuất cỡ ống theo vận tốc hoặc tổn thất ma sát. Tương tự cho ống nước theo đơn vị cấp, và cho mạch điện theo tải.
• Kiểm tra logic. Miệng gió chưa nối vào hệ nào, mạch điện chưa về tủ nào — Revit báo ngay. Trên bản vẽ 2D, lỗi này chỉ lộ khi thợ hỏi "đầu này đi đâu".
• Thống kê theo hệ. Bao nhiêu mét ống gió 600×300 thuộc hệ cấp gió tầng 5, bao nhiêu đèn thuộc tủ DB-5A — trích thẳng từ mô hình.
• Bảng tủ điện tự sinh. Gán thiết bị vào mạch, mạch vào tủ; panel schedule cập nhật khi bạn đổi bất cứ thứ gì.

Cần nói rõ giới hạn: các con số này là sơ bộ, để mô hình nhất quán và để kiểm tra nhanh. Tải lạnh, chọn máy, tính thủy lực sprinkler, tính ngắn mạch vẫn làm trên phần mềm chuyên ngành và theo tiêu chuẩn Việt Nam. Ai nghĩ phần mềm "thiết kế thay" là hiểu sai; nó thể hiện và kiểm tra thiết kế.

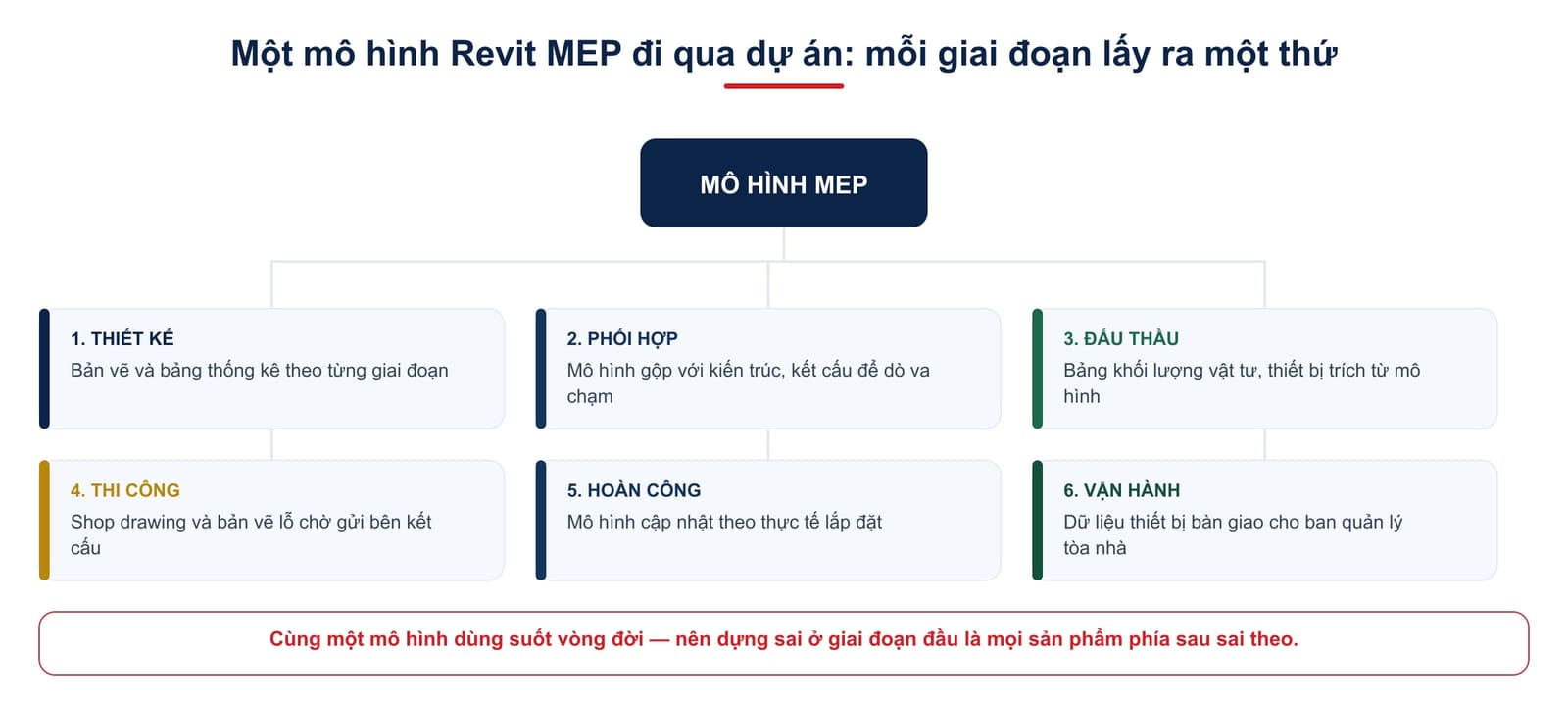

Kỹ sư cơ điện làm gì với Revit MEP trong dự án thật

Các bài "Revit MEP là gì" trên mạng thường dừng ở liệt kê tính năng. Tôi kể theo cách khác: một mô hình cơ điện đi qua dự án như thế nào, và ở mỗi chặng, kỹ sư lấy ra cái gì.

1. Thiết kế. Dựng mô hình theo từng giai đoạn — cơ sở, kỹ thuật, bản vẽ thi công — với mức chi tiết tăng dần. Mặt bằng, mặt cắt, sơ đồ nguyên lý và bảng thống kê đều xuất từ mô hình, nên khi đổi vị trí AHU thì mọi tờ liên quan đổi theo.

2. Phối hợp. Mô hình cơ điện được gộp với kiến trúc và kết cấu, thường trên Navisworks, để dò va chạm. Ở phía chủ đầu tư, đây là cuộc họp tôi dự đều nhất: va chạm giữa ống gió và dầm, máng cáp và ống thoát được phân loại, giao người xử lý, rồi kiểm lại ở kỳ sau. Bài phối hợp MEP trong BIM mô tả quy trình đó.

3. Đấu thầu. Chủ đầu tư trích khối lượng vật tư, thiết bị từ mô hình để lập dự toán và so với hồ sơ chào thầu; nhà thầu dùng cùng mô hình để bóc khối lượng chào giá. Tôi từng đo bóc khối lượng MEP bằng mô hình BIM cho giai đoạn đấu thầu. Khi các bên bóc từ cùng một mô hình, khối lượng chào thầu sát nhau hơn hẳn so với khi mỗi bên tự bóc từ bản vẽ 2D.

4. Thi công. Nhà thầu dựng tiếp mô hình lên mức thi công: giá đỡ, mối nối, thứ tự lắp. Từ đó ra shop drawing, và quan trọng hơn, ra bản vẽ lỗ chờ gửi bên kết cấu trước khi đổ bê tông. Lỗ chờ sai là chuyện khoan đục về sau; đây là chỗ mô hình cơ điện đổi ra tiền rõ nhất.

5. Hoàn công. Cập nhật mô hình theo thực tế lắp đặt — tuyến ống đổi, thiết bị thay nhãn hiệu — để mô hình bàn giao phản ánh đúng tòa nhà.

6. Vận hành. Dữ liệu thiết bị trong mô hình — nhãn hiệu, công suất, ngày lắp, vị trí — chuyển sang hệ thống quản lý tòa nhà. Ở công ty tôi hiện nay, mô hình được nối với phần mềm quản lý tài sản để ban quản lý tra được van nào cấp cho khu nào mà không phải lật bản vẽ giấy.

Sáu chặng này dùng cùng một mô hình, nên mô hình dựng cẩu thả ở chặng 1 sẽ trả giá ở cả năm chặng sau.

Revit MEP giúp gì và không giúp gì

Sau nhiều năm duyệt mô hình của người khác, tôi thấy kỳ vọng sai về phần mềm gây hại không kém gì không dùng nó.

Giúp thật:

• Va chạm giữa các hệ và với kết cấu lộ ra trên màn hình, không phải trên trần.
• Bộ bản vẽ nhất quán: mặt bằng, mặt cắt, bảng thống kê không cãi nhau.
• Khối lượng lấy từ mô hình, lặp lại được, kiểm chứng được.
• Đổi thiết kế nhanh — chuyển vị trí phòng máy là mọi tờ đổi theo.

Không giúp, hoặc chỉ giúp nếu bạn làm đúng:

• Không thiết kế thay bạn. Mô hình chỉ đúng khi người dựng hiểu hệ. Chuyện thường gặp khi duyệt mô hình: nhìn rất đẹp, nhưng ống thoát không có độ dốc, hoặc AHU đặt vào chỗ không mở được cửa bảo trì.
• Thư viện Việt Nam thiếu. Family thiết bị của hãng lớn có sẵn; tủ điện, máng cáp, thiết bị nội địa thường phải tự tạo. Đây là lý do khóa tạo Family trong Revit đông kỹ sư cơ điện.
• Không thay phần mềm tính. Đã nói ở trên, nhưng đáng nhắc lại vì nhiều hồ sơ nộp cho chủ đầu tư ghi "tính bằng Revit" ở chỗ cần bảng tính theo tiêu chuẩn.
• Mô hình chi tiết quá mức ở giai đoạn sớm là lãng phí phổ biến: dựng cả bu lông giá đỡ ở bước thiết kế cơ sở, rồi đổi phương án là bỏ hết. Mức chi tiết theo giai đoạn được quy ước bằng LOD.

Ai nên học Revit MEP và học gì trước

Nhóm cần dùng rõ nhất là kỹ sư thiết kế cơ điện ở đơn vị tư vấn, kỹ sư nhà thầu cơ điện làm shop drawing, và BIM coordinator phụ trách phối hợp. Kỹ sư QS làm dự toán cơ điện không cần dựng giỏi nhưng phải đọc được mô hình để trích khối lượng. Từ khi công trình cấp II trở lên bắt buộc áp dụng BIM, cả cán bộ chủ đầu tư và ban quản lý dự án cũng cần hiểu mô hình cơ điện để đặt yêu cầu và nghiệm thu.

Học gì trước? Không phải AutoCAD. Điều kiện thật là hiểu hệ mình sẽ dựng: nguyên lý điều hòa, cách chia mạch điện, cách đi ống thoát. Người hiểu hệ học trong hai tháng là dựng được tầng điển hình; người chưa hiểu hệ học Revit xong vẫn dựng ra mô hình sai. Sinh viên năm cuối ngành cơ điện, nhiệt lạnh, điện công trình hoàn toàn học được, miễn đã qua môn chuyên ngành.

Với người đang làm 2D, ba thói quen phải bỏ và kế hoạch tám tuần nằm trong bài Kỹ sư MEP học gì để chuyển từ bản vẽ 2D sang BIM; bài này không nhắc lại.

Câu hỏi thường gặp

Revit MEP có phải cài riêng không, tải ở đâu?

Không. Từ bản 2013, công cụ MEP nằm sẵn trong Revit; cài Revit là có. Chỉ cần lưu ý Revit LT không có công cụ MEP. Sinh viên tải bản giáo dục miễn phí từ Autodesk Education; người đi làm dùng thuê bao của công ty.

Revit MEP có tính được cỡ ống gió, ống nước, cỡ dây điện không?

Có, ở mức sơ bộ: cỡ ống gió theo vận tốc hoặc tổn thất ma sát, cỡ ống nước theo đơn vị cấp, tải và cỡ dây theo mạch. Kết quả dùng để mô hình nhất quán và kiểm tra nhanh; hồ sơ nộp vẫn cần bảng tính theo tiêu chuẩn Việt Nam.

Thư viện Family thiết bị cơ điện Việt Nam có sẵn không?

Một phần. Thiết bị của các hãng lớn có Family do hãng phát hành; tủ điện, máng cáp, thiết bị sản xuất trong nước phần nhiều phải tự tạo hoặc dùng thư viện của công ty. Biết tạo Family là kỹ năng kỹ sư cơ điện dùng Revit sớm muộn cũng cần.

Học Revit MEP có cần biết AutoCAD trước không?

Không bắt buộc. Cần đọc được bản vẽ cơ điện 2D, vì thiết kế nhận từ đối tác vẫn thường là 2D; nhưng thao tác AutoCAD không phải điều kiện. Nhiều học viên học Revit trước và thấy nhẹ hơn vì không phải bỏ thói quen vẽ nét.

Revit MEP và Navisworks khác nhau ở đâu?

Revit dựng mô hình cơ điện; Navisworks gộp mô hình của nhiều bộ môn, nhiều phần mềm để dò va chạm và mô phỏng tiến độ. Kỹ sư cơ điện dựng trên Revit, còn người phối hợp kiểm trên Navisworks. Bài Navisworks dùng để làm gì? nói kỹ hơn.
