Trong nhiều hồ sơ mời thầu BIM ở Việt Nam có một dòng quen thuộc: "Mô hình phải đạt LOD 400". Nhà thầu đọc xong hoặc hoảng (vì nghĩ phải dựng cả bu lông), hoặc bỏ qua (vì không ai kiểm). Cả hai phản ứng đều bắt nguồn từ việc hiểu sai LOD trong BIM là gì — và hiểu sai này tốn tiền thật ở cả hai phía.
Bài này giải thích LOD từ nguồn gốc và mô tả từng cấp LOD 100, 200, 300, 350, 400, 500 trên cùng một cây cột bê tông. Sau đó là cách LOD trong BIM được dùng trong hợp đồng ở Việt Nam, và nhầm lẫn phổ biến nhất: LOD không phải độ chi tiết hình học.
LOD là gì, ai đặt ra
LOD là viết tắt của Level of Development — mức độ phát triển của một cấu kiện trong mô hình BIM: hình học và thông tin của nó đã chắc chắn, đáng tin đến đâu để người khác dùng vào việc gì. Khái niệm này do Viện Kiến trúc sư Hoa Kỳ (AIA) đưa vào hợp đồng mẫu về BIM từ năm 2008; bản hiện hành là tài liệu AIA E201-2022. Tổ chức BIMForum mở rộng thành bộ đặc tả LOD Specification, cập nhật hằng năm (bản mới nhất là 2024), mô tả từng cấp cho từng loại cấu kiện.
Điểm cốt lõi, và hay bị bỏ qua: LOD trong BIM mô tả độ tin cậy của thông tin, không phải lượng chi tiết vẽ ra. Một cấu kiện ở LOD 300 nghĩa là kích thước, vị trí, số lượng của nó đã đủ chính xác để người khác đo bóc và phối hợp — dù nó được dựng bằng hình hộp đơn giản.
Ba thuật ngữ dễ lẫn:
- LOD – Level of Development (Mỹ): mức phát triển, gồm cả hình học và thông tin, gắn với từng cấu kiện.
- LoD – Level of Detail (Anh, trước đây): mức chi tiết hình học, đi cùng LOI – Level of Information (thông tin phi hình học).
- Level of Information Need – mức nhu cầu thông tin (ISO 19650, chi tiết trong ISO 7817-1:2024): bên giao và bên nhận thỏa thuận mức hình học, thông tin và tài liệu cần có cho từng mục đích. BIMForum nói rõ hai khung này bổ sung cho nhau, không thay thế nhau: LOD định nghĩa phần hình học nằm trong khung rộng hơn của mức nhu cầu thông tin.
Ở Việt Nam, Hướng dẫn chung áp dụng BIM của Bộ Xây dựng (kèm Quyết định 348/QĐ-BXD) dùng thuật ngữ "mức độ phát triển thông tin (LOD)" và viện dẫn đặc tả của BIMForum. Hướng dẫn nêu một nguyên tắc quan trọng: không quy định LOD cho toàn bộ mô hình, chỉ quy định cho từng thành phần mô hình. Bộ tiêu chuẩn TCVN 14177:2024 (chuyển từ ISO 19650) thì dùng khung mức nhu cầu thông tin. Đọc một tài liệu, hãy xác định nó dùng nghĩa nào trước khi tranh luận — lập bảng LOD theo cấu kiện đúng cách là bài thực hành đầu tiên của khóa BIM Manager tại Viện.
Từng cấp LOD trên một cây cột bê tông
Các mức dưới đây theo đặc tả BIMForum 2024. Yêu cầu của mỗi mức bao gồm yêu cầu của các mức thấp hơn — trừ LOD 500, sẽ nói riêng.
LOD 100 — ký hiệu, khối, hoặc chỉ là thông tin
Cấu kiện được thể hiện bằng ký hiệu hoặc hình đại diện chung chung, chưa đạt yêu cầu của LOD 200; thông tin về nó (chi phí trên m² sàn, tấn thiết bị…) có thể suy ra từ cấu kiện khác. BIMForum nhấn mạnh LOD 100 không nhất thiết có hình học — có thể chỉ là thông tin gắn vào khối tầng. Cây cột lúc này chưa tồn tại: chỉ có khối tầng với diện tích, chiều cao và ghi chú "hệ khung bê tông cốt thép". Dùng cho ước chi phí sơ bộ theo m² sàn, so sánh phương án ở bước ý tưởng.
LOD 200 — hình hộp gần đúng
Cấu kiện được thể hiện chung chung với số lượng, kích thước, hình dáng, vị trí và hướng gần đúng; nhận ra được nó là cột, là bơm, là đèn, nhưng mọi thông tin rút ra phải coi là xấp xỉ. Cây cột là một hình hộp, tiết diện tạm, đặt gần đúng theo lưới trục. Dùng cho bố trí không gian, kiểm tra phương án kết cấu, ước lượng thô ở bước thiết kế cơ sở.
LOD 300 — đúng kích thước, vị trí; đo bóc được
Cấu kiện như thiết kế được thể hiện sao cho số lượng, kích thước, hình dáng, vị trí và hướng đo được trực tiếp từ mô hình; đủ để truyền đạt trọn ý đồ thiết kế. Cây cột đúng tiết diện, đúng vị trí, đúng cao độ, kèm mác bê tông. Đây là mức để đo bóc khối lượng, lập dự toán và xuất bản vẽ thiết kế kỹ thuật. BIMForum lưu ý: đơn vị thiết kế hiếm khi dựng cao hơn LOD 300, vì từ mức sau cần kiến thức thi công.
LOD 350 — thêm giao diện với cấu kiện khác
LOD 300 cộng thêm giao diện với các cấu kiện kề bên hoặc phụ thuộc: liên kết, vùng neo, khoảng trống cần cho thi công. BIMForum bổ sung mức này vì LOD 300 chưa đủ để phối hợp ở cấp thi công, còn LOD 400 thì quá sớm. Cây cột kèm vùng neo thép vào dầm, chi tiết liên kết với móng, khoảng hở cho ván khuôn. Đây là mức để kiểm tra va chạm đáng tin giữa các bộ môn — công việc trọng tâm của khóa BIM Coordinator tại Viện.

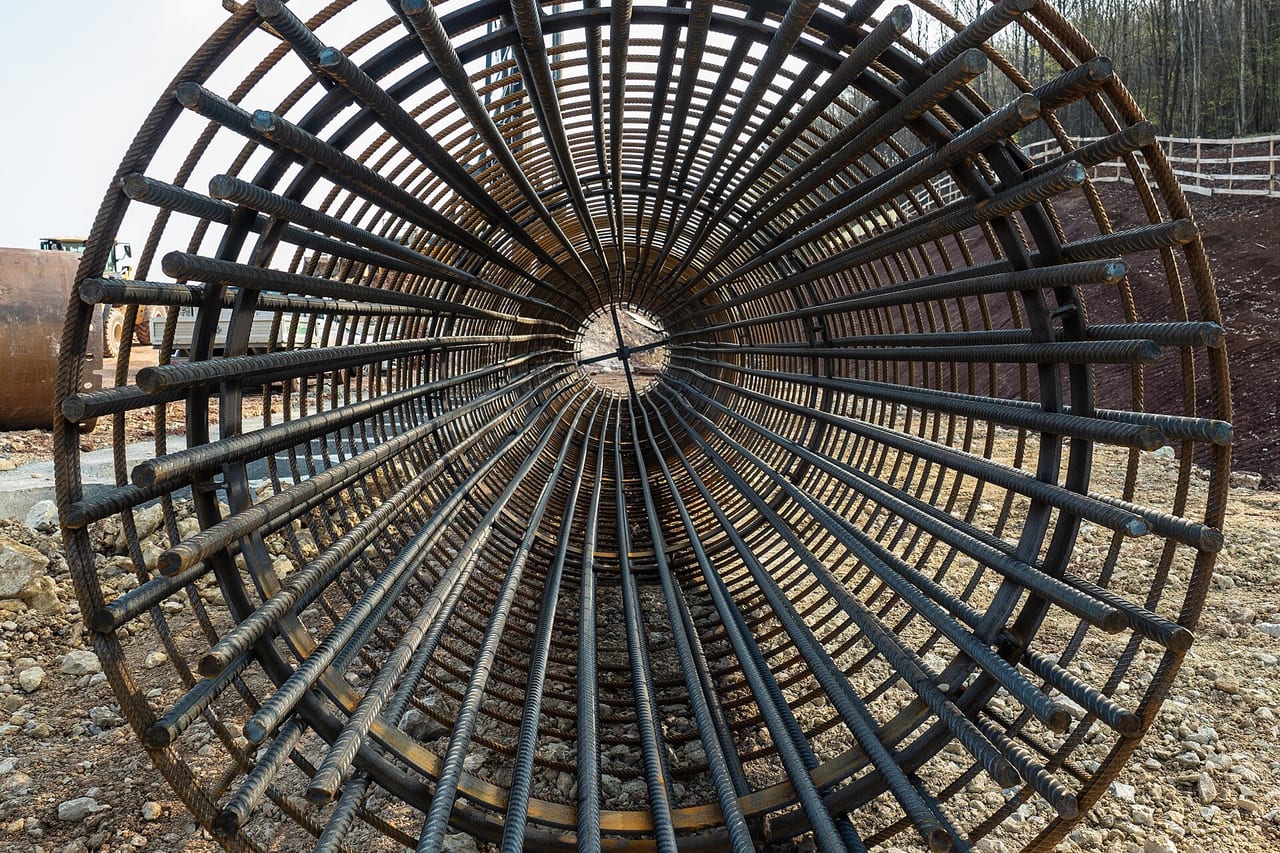

LOD 400 — đủ chi tiết để chế tạo, lắp đặt
Cấu kiện được thể hiện với chi tiết đủ để chế tạo, tổ hợp và lắp đặt — tương đương bản vẽ chế tạo (shop drawing). Cây cột có toàn bộ cốt thép dọc, cốt đai, đoạn nối chồng, chi tiết chôn sẵn. BIMForum nói thẳng: phần lớn mô hình chỉ có ít cấu kiện ở LOD 400, vì chỉ những hạng mục cần bản vẽ chế tạo mới dựng đến mức này. Dựng cột từ LOD 300 lên 400 với cốt thép là phần thực hành của khóa Revit Structure.
LOD 500 — như đã xây, đã kiểm tra tại hiện trường
Cấu kiện là hình ảnh của hiện trạng đã thi công, xác định bằng quan sát, đo đạc hiện trường hoặc nội suy; độ chính xác phải được ghi kèm. BIMForum nói rõ: LOD 500 không "cao hơn" LOD 400. Nó chỉ cho biết hình học được xác định bằng cách quan sát vật đã có, thay vì thiết kế vật sẽ xây; vì thế LOD 500 không nằm trong chuỗi tích lũy của các mức trên. Cây cột như thực tế sau thi công, kèm kết quả nghiệm thu. Dùng cho hồ sơ hoàn công, vận hành và bảo trì.
| Cấp | Dùng được vào việc gì | Giai đoạn thường gặp |
|---|---|---|
| LOD 100 | Ước chi phí theo m² sàn, so sánh phương án | Ý tưởng, thiết kế sơ bộ |
| LOD 200 | Bố trí không gian, ước lượng thô | Thiết kế cơ sở |
| LOD 300 | Đo bóc, dự toán, bản vẽ thiết kế kỹ thuật | Thiết kế kỹ thuật |
| LOD 350 | Phối hợp đa bộ môn, kiểm tra va chạm | Thiết kế bản vẽ thi công |
| LOD 400 | Bản vẽ chế tạo, thống kê thép, 4D chi tiết | Thi công, chế tạo |
| LOD 500 | Hồ sơ hoàn công, vận hành, bảo trì | Hoàn thành, bàn giao |
Hai nhận xét quan trọng. LOD tăng theo cấu kiện, không theo cả mô hình: trong cùng một mô hình thiết kế kỹ thuật, cột có thể ở LOD 300, lan can ở LOD 200 — vì chưa cần hơn. Nói "mô hình LOD 300" là nói tắt; đúng ra phải có bảng LOD theo từng loại cấu kiện. Và "mô hình hoàn công LOD 500" với ý "rất chi tiết" là dùng sai, như đã nói ở trên.
LOD trong hợp đồng BIM ở Việt Nam
Theo quy định hiện hành về áp dụng BIM (Nghị định số 217/2026/NĐ-CP, hiệu lực từ 01/7/2026), tệp BIM là thành phần hồ sơ thiết kế và hồ sơ hoàn thành công trình. Câu hỏi "mô hình nộp phải ở mức nào" vì thế là câu hỏi hợp đồng, và LOD trong BIM là công cụ để trả lời. Cách dùng đúng trong hợp đồng và Kế hoạch triển khai BIM (BEP):
- Lập bảng LOD theo cấu kiện và giai đoạn (Model Element Table). Mỗi loại cấu kiện — móng, cột, dầm, sàn, tường, cửa, ống, thiết bị — ứng với một cấp ở mỗi giai đoạn, kèm bên chịu trách nhiệm.
- Gắn LOD với mục đích sử dụng. Chủ đầu tư cần mô hình để đo bóc, phối hợp, thi công hay vận hành? Mục đích quyết định LOD; LOD không tự có giá trị.
- Ghi rõ thông tin phi hình học đi kèm từng cấp (mác vật liệu, nhà sản xuất, mã vật tư…); nếu dùng khung Anh thì ghi cặp LOD – LOI.
- Thống nhất cách kiểm tra: ai kiểm, bằng công cụ gì, khi nào. Không có bước này, LOD trong hợp đồng chỉ là chữ.
Lỗi hợp đồng phổ biến nhất mà giảng viên Viện gặp khi tư vấn: yêu cầu "LOD 400 cho toàn bộ mô hình ở giai đoạn thiết kế kỹ thuật". Điều này bất khả thi (thiết kế chưa quyết định chi tiết chế tạo), vô ích (chủ đầu tư chưa cần) và đắt (tư vấn tính phí theo yêu cầu). Bảng LOD hợp lý cho giai đoạn này phần lớn ở 300, một số cấu kiện ở 350 để phối hợp. Đây là nội dung trọng tâm của khóa BIM Manager tại Viện, vì người lập BEP và yêu cầu thông tin quyết định LOD được dùng đúng hay sai cho cả dự án; bài BEP là gì? mô tả tài liệu đó.
Nhầm lẫn phổ biến giữa LOD và độ chi tiết hình học
Family tải từ nhà sản xuất, đầy đủ ren ốc và logo, không phải LOD 400. Nó chỉ là hình học chi tiết. Nếu kích thước và vị trí của nó chưa được quyết định, nó vẫn ở LOD 200 — với dung lượng của LOD 400. Bài Family trong Revit là gì? nói về hậu quả của những Family như vậy.
Ngược lại, một hình hộp đơn giản có thể là LOD 300, nếu kích thước, vị trí, số lượng đúng và đo bóc được.
LOD cao hơn không phải lúc nào cũng tốt hơn. Mô hình LOD 400 ở giai đoạn thiết kế cơ sở là lãng phí và gây hiểu nhầm: người xem tưởng mọi thứ đã quyết định. Mỗi giai đoạn có LOD phù hợp; vượt quá cũng là lỗi như không đạt.
LOD không thay thế được kiểm tra chất lượng. Mô hình ghi "LOD 350" nhưng cột đặt lệch trục 5 cm thì không phải LOD 350. LOD là cam kết, kiểm tra mô hình mới là bằng chứng — đó là việc của BIM Coordinator, xem bài BIM Manager khác BIM Coordinator thế nào.
Một cách nhớ nhanh: LOD trả lời "tin được đến đâu", không trả lời "vẽ kỹ đến đâu".
Câu hỏi thường gặp
LOD 300 và LOD 350 khác nhau chỗ nào?
LOD 350 là LOD 300 cộng thêm giao diện với cấu kiện khác — liên kết, chi tiết tiếp giáp, khoảng trống cần thiết — để phối hợp thi công đáng tin. BIMForum thêm mức này vì LOD 300 không đủ để kiểm tra va chạm, còn LOD 400 thì quá sớm.
Hồ sơ thiết kế nộp thẩm định theo Quyết định 258 cần LOD bao nhiêu?
Quyết định không ấn định con số; mức cụ thể do yêu cầu của chủ đầu tư và hợp đồng quy định. Thực tế phổ biến là LOD 300 (một số cấu kiện 350) cho thiết kế kỹ thuật và bản vẽ thi công; hồ sơ hoàn thành cần mô hình cập nhật theo thực tế.
LOD và LOI có bắt buộc đi cùng nhau không?
Trong khung Anh, có: LOD (hình học) và LOI (thông tin) quy định riêng cho từng cấu kiện. Trong khung Mỹ, thông tin nằm trong định nghĩa LOD nhưng nên ghi rõ. Theo ISO 19650 và ISO 7817-1, cả hai gộp trong "mức nhu cầu thông tin".
Có công cụ nào kiểm tra mô hình đạt LOD không?
Có các công cụ kiểm tra mô hình theo bộ quy tắc, dùng được cho phần thông tin và một phần hình học; phần còn lại vẫn cần người có chuyên môn xem mô hình. Đây là lý do vị trí BIM Coordinator tồn tại.
