Trong buổi đầu của khóa BIM Coordinator tại Viện, câu hỏi được đặt ra nhiều nhất là: "BIM 4D với 5D khác nhau thế nào, và công ty em phải mua phần mềm gì?". Câu trả lời trên mạng thường sai ở hai chỗ. Một là coi các "chiều" như nấc thang phải leo lần lượt. Hai là gán mỗi chiều cho một phần mềm, trong khi mỗi chiều thực ra là một loại thông tin gắn vào mô hình, và nhiều phần mềm cùng gắn được.
Bài này giải thích từng chiều từ 3D đến 7D theo nghĩa: mô hình được gắn thêm thông tin gì và trả lời được câu hỏi nào. Kèm theo là phần mềm dùng thật ở mỗi chiều, Việt Nam đang áp dụng đến đâu, và từng vị trí nên học gì.
"Chiều" của BIM nghĩa là gì, và vì sao cách gọi này không được chuẩn hóa
Khi nói "BIM 4D", người ta lấy mô hình 3D rồi gắn thêm một loại thông tin: thời gian. "5D" gắn thêm chi phí. Cách gọi này tiện để hình dung, nhưng cần biết ngay ba điều.
Thứ nhất, không có tiêu chuẩn quốc tế nào định nghĩa các chiều. Bộ tiêu chuẩn ISO 19650 về quản lý thông tin bằng BIM không dùng khái niệm 4D, 5D; nó nói về yêu cầu thông tin cho từng giai đoạn. NBS, tổ chức biên soạn nhiều hướng dẫn BIM ở Anh, nhận xét rằng giới chuyên môn chỉ thống nhất đến 4D và 5D, còn từ 6D trở đi thì "rất ít đồng thuận". Họ còn nói: chi phí có lẽ không phải một "chiều", chỉ là thêm một trường thông tin.
Thứ hai, 6D và 7D bị hoán đổi tùy nguồn: nhiều tài liệu gọi 6D là vận hành – bảo trì, 7D là năng lượng; không ít tài liệu gọi ngược lại. Bài này dùng cách gọi phổ biến hơn; đọc tài liệu của hãng hay đối tác thì xem họ định nghĩa thế nào đã.
Thứ ba, quan trọng nhất với người đi làm: các chiều không phải nấc thang. Một dự án có thể làm 5D rất tốt mà không hề làm 4D. Hướng dẫn chung áp dụng BIM do Bộ Xây dựng công bố kèm Quyết định 348/QĐ-BXD ngày 2/4/2021 liệt kê "mô phỏng, quản lý tiến độ thi công (BIM 4D)" và "dự toán chi phí (BIM 5D)". Chúng là mục tiêu áp dụng để chủ đầu tư chọn, không phải bậc bắt buộc; văn bản không nhắc 6D hay 7D.
BIM 3D: mô hình mang thông tin, chưa phải "vẽ 3D"
3D là nền của mọi chiều còn lại, nhưng 3D theo nghĩa BIM khác hẳn một khối hình 3D. Mỗi cấu kiện phải biết nó là gì: tường này dày bao nhiêu, mấy lớp, thuộc tầng nào, chịu lực hay không. Bài BIM là gì? đã nói kỹ điểm này.
Câu hỏi 3D trả lời: cái gì nằm ở đâu, và các bộ môn có đâm vào nhau không. Giá trị lớn nhất của 3D là phối hợp: kiến trúc, kết cấu, cơ điện dựng mô hình riêng, liên kết vào nhau và kiểm tra va chạm trước khi ra công trường.
Phần mềm dựng mô hình: Revit (kiến trúc, kết cấu, cơ điện), ArchiCAD, Tekla Structures (kết cấu thép và bê tông), Allplan, Civil 3D cho hạ tầng; FreeCAD mã nguồn mở cũng dựng được mô hình BIM và xuất IFC.
Phần mềm gộp và kiểm tra: Navisworks, Solibri, Trimble Connect, BIMcollab — đọc mô hình từ nhiều phần mềm qua định dạng chung IFC, gộp lại và tìm va chạm. Người điều phối việc này là BIM Coordinator; khóa BIM Coordinator của Viện dành phần lớn thời gian cho phối hợp và xử lý xung đột trên mô hình gộp.
BIM 4D: gắn thời gian vào mô hình

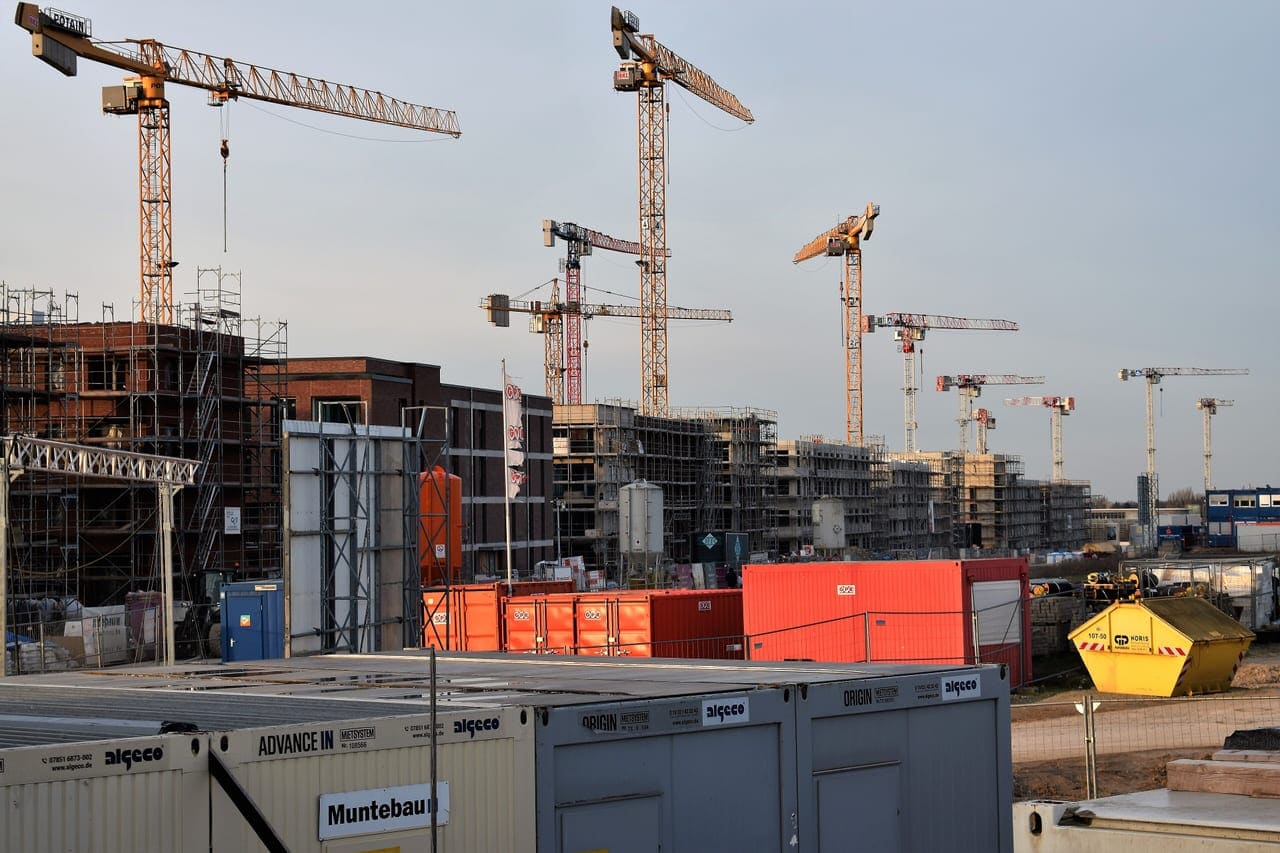

BIM 4D là mô hình 3D trong đó mỗi cấu kiện được gắn với một công việc trong bảng tiến độ. Kéo thanh thời gian là thấy công trình "mọc lên" theo từng tuần: tuần 12 đổ xong sàn tầng 5, tuần 14 lắp thép cột tầng 6, cần trục đứng ở đâu, bãi vật tư nằm chỗ nào. Câu hỏi 4D trả lời: việc gì làm lúc nào, và trình tự đó có hợp lý không — hai đội có chiếm cùng một không gian trong cùng tuần không, đường vận chuyển có bị phần đã xây chặn không.
Điểm người mới hay hiểu sai: 4D không tự lập tiến độ. Tiến độ vẫn phải được lập bằng phần mềm quản lý tiến độ, với danh mục công việc, thời lượng và quan hệ trước sau. Mô hình 4D chỉ nối tiến độ đó với cấu kiện. Tiến độ lập sai thì mô phỏng vẫn chạy mượt, và vẫn sai.
Phần mềm lập tiến độ: MS Project, Primavera P6, Asta Powerproject. Bài MS Project là gì? và khóa MS Project của Viện là chỗ bắt đầu.
Phần mềm nối tiến độ với mô hình: công cụ TimeLiner trong Navisworks đọc tiến độ từ MS Project, Primavera P6, Asta và tệp CSV, gán vào đối tượng rồi mô phỏng. Đây là cách làm 4D phổ biến nhất và là một chương trong khóa Navisworks Manage. Synchro 4D của Bentley đi sâu hơn: tích hợp với P6 và Asta, làm biện pháp thi công chi tiết, theo dõi tiến độ thực tế và bóc được khối lượng từ mô hình.
BIM 5D: gắn chi phí vào mô hình
BIM 5D lấy khối lượng từ mô hình, nhân với đơn giá để ra chi phí, và cập nhật chi phí mỗi khi mô hình thay đổi. Câu hỏi 5D trả lời: phương án này tốn bao nhiêu, và đổi thiết kế thì chi phí đổi bao nhiêu. Với người làm dự toán, đây là thay đổi lớn nhất trong cách làm việc nhiều năm qua — và cũng là chiều dễ bị thổi phồng nhất. Ba điều cần nói thẳng:
- Khối lượng từ mô hình chỉ đúng khi mô hình dựng đúng và đủ. Dầm vẽ bằng nét thay vì đối tượng, cấu kiện không tách theo điều kiện định mức — khối lượng ra sai mà nhìn rất đẹp.
- Nhiều công tác vẫn phải bóc bổ sung: ván khuôn, đào đắp, hoàn thiện chi tiết. Bài Bóc tách khối lượng là gì? nói rõ ranh giới này.
- 5D không thay người biết dự toán. Chọn mã định mức, xử lý công tác không có mã, kiểm tra con số có hợp lý không vẫn là việc của kỹ sư. Người chưa vững nên đi qua khóa Lập dự toán công trình trước khi chạm tới 5D.
Phần mềm cho 5D: Revit tự sinh bảng thống kê khối lượng, đủ cho bê tông, tường, cửa ở mức thiết kế. Navisworks có công cụ Quantification bóc từ đối tượng mô hình, bóc "ảo" cho cấu kiện chưa mô hình hóa, và bóc trên bản vẽ 2D. Cubicost của Glodon là bộ phần mềm 5D chuyên dụng có phân phối ở Việt Nam, nhận mô hình Revit và IFC. Bộ này gồm các mô-đun bóc kiến trúc – kết cấu, cốt thép, cơ điện và lập dự toán; mô-đun kiến trúc – kết cấu đã có chứng nhận IFC của buildingSMART.
Quy trình phổ biến ở Việt Nam hiện nay là lai: khối lượng lấy từ mô hình, xuất ra Excel, rồi đưa vào phần mềm dự toán trong nước (G8, Eta, GXD…) để áp định mức và đơn giá. Bộ văn bản quản lý chi phí mới có hiệu lực từ 1/7/2026 khuyến khích trích khối lượng trực tiếp từ mô hình BIM, nên phần này sẽ còn phát triển nhanh.
BIM 6D và 7D: vận hành – bảo trì, năng lượng – bền vững
Hai chiều này ít được làm ở Việt Nam và hay bị gọi lẫn, nên bài tách theo loại thông tin thay vì bám vào số.
Thông tin vận hành và bảo trì (thường gọi là 6D): mỗi thiết bị trong mô hình mang mã tài sản, nhà cung cấp, ngày lắp, chu kỳ bảo dưỡng. Sau bàn giao, đơn vị quản lý tòa nhà dùng mô hình để tìm thiết bị và lên lịch bảo trì; định dạng trao đổi quen thuộc là COBie, bảng dữ liệu tài sản xuất ra từ mô hình. Phần mềm: Autodesk Tandem — nền tảng "bản sao số" của Autodesk, thương mại hóa từ 2021, nhận mô hình Revit và IFC — và các hệ quản lý tòa nhà có từ trước BIM như Archibus, IBM Maximo.
Thông tin năng lượng và bền vững (thường gọi là 7D): mô hình mang dữ liệu về vỏ bao che, hướng nắng, thiết bị tiêu thụ, để tính năng lượng và phát thải các-bon của từng phương án. Phần mềm ở chiều này thay đổi nhanh: hai công cụ quen thuộc của Autodesk là Insight Energy Analysis và Green Building Studio đã ngừng hoạt động trong năm 2025, thay bằng Insight Carbon Analysis chạy trong Revit từ phiên bản 2023.1.
Còn 8D (an toàn), 9D, 10D… chỉ thấy trong bài viết và tài liệu quảng cáo; không tổ chức tiêu chuẩn nào công nhận, bạn không cần nhớ.
Bảng tóm tắt: mỗi chiều gắn thông tin gì, phần mềm nào
| Chiều | Thông tin gắn thêm | Câu hỏi trả lời được | Phần mềm thường gặp |
|---|---|---|---|
| 3D | Hình học + thuộc tính cấu kiện | Cái gì ở đâu, có va chạm không | Revit, ArchiCAD, Tekla, Civil 3D; gộp bằng Navisworks, Solibri |
| 4D | Thời gian | Việc gì làm lúc nào, trình tự hợp lý không | MS Project, Primavera P6 lập tiến độ; Navisworks TimeLiner, Synchro 4D mô phỏng |
| 5D | Chi phí | Tốn bao nhiêu, đổi thiết kế thì đổi bao nhiêu | Revit Schedule, Navisworks Quantification, Cubicost; áp giá bằng G8, Eta, GXD |
| 6D | Vận hành, bảo trì | Thiết bị ở đâu, bao giờ bảo dưỡng | Autodesk Tandem, Archibus, Maximo; dữ liệu COBie |
| 7D | Năng lượng, các-bon | Tốn bao nhiêu năng lượng, phát thải bao nhiêu | Insight Carbon Analysis, IES VE, DesignBuilder |
Nhìn bảng sẽ thấy vì sao không thể "mua một phần mềm để làm BIM 5D": mỗi chiều cần hai công cụ, một tạo thông tin, một gắn thông tin vào mô hình.
Việt Nam đang áp dụng đến chiều nào
Về pháp lý, Quyết định 258/QĐ-TTg ngày 17/3/2023 đặt lộ trình cho dự án vốn nhà nước: cấp I và cấp đặc biệt từ 2023, cấp II trở lên từ 2025. Từ 01/7/2026, Nghị định số 217/2026/NĐ-CP mở rộng cho mọi nguồn vốn: công trình mới từ cấp II trở lên phải áp dụng BIM ngay từ giai đoạn lập Báo cáo nghiên cứu khả thi. Lộ trình yêu cầu áp dụng BIM, còn mức độ do chủ đầu tư quyết định; Hướng dẫn chung kèm Quyết định 348/QĐ-BXD xếp 4D, 5D vào nhóm mục tiêu để lựa chọn. Về tiêu chuẩn, ISO 19650 đã được chuyển thành TCVN 14177-1:2024 và TCVN 14177-2:2024 (công bố tháng 12/2024). Bộ tiêu chuẩn này nói về quản lý thông tin theo giai đoạn, cũng không dùng cách gọi 4D, 5D.
Về thực tế, theo quan sát từ các dự án giảng viên của Viện tham gia và từ học viên đang đi làm, bức tranh hiện nay như sau.
- 3D phối hợp được làm nhiều nhất và đúng nhất; phần lớn dự án bắt buộc áp dụng BIM dừng ở đây.
- 4D xuất hiện ở dự án lớn của tổng thầu và hạ tầng. Nhiều nơi làm 4D một lần để trình chủ đầu tư rồi không cập nhật — khi đó nó là phim minh họa, không phải công cụ quản lý.
- 5D tăng nhanh nhất, vì liên quan trực tiếp đến tiền và vì bộ văn bản chi phí mới khuyến khích. Phần lớn vẫn ở dạng lai: khối lượng từ mô hình, dự toán ở phần mềm trong nước.
- 6D, 7D rất hiếm. Chủ đầu tư ít khi yêu cầu dữ liệu vận hành trong hồ sơ bàn giao; tính năng lượng bằng mô hình mới thấy ở dự án xin chứng nhận công trình xanh.
Nói ngắn gọn: công ty làm tốt 3D phối hợp và bắt đầu 5D là đang ở nhóm đi trước tại Việt Nam; đừng vội chi tiền cho 6D khi chưa ai cần dữ liệu vận hành.
Làm ở vị trí nào thì học chiều nào
Không ai cần học đủ bảy chiều. Chọn theo việc đang làm:
- Họa viên, kỹ sư dựng mô hình: 3D cho đúng — đối tượng thật, thuộc tính đủ, tách cấu kiện theo điều kiện định mức. Đây là nền để 4D và 5D phía sau không sai.
- BIM Coordinator: 3D phối hợp và 4D — khóa BIM Coordinator, Navisworks, và MS Project để hiểu tiến độ mình đang nối vào mô hình.
- Kỹ sư dự toán, QS: 5D — vững dự toán trước, rồi học đọc mô hình và trích khối lượng bằng Navisworks Quantification hoặc Cubicost.
- Kỹ sư tiến độ, chỉ huy công trường: 4D — MS Project hoặc P6 cho tiến độ, Navisworks để mô phỏng và họp.
- BIM Manager, chủ đầu tư, ban quản lý dự án: không cần thao tác sâu từng chiều, nhưng phải biết mỗi chiều cần yêu cầu thông tin gì để ghi vào hồ sơ mời thầu và kế hoạch triển khai BIM. Khóa BIM Manager của Viện đi đúng phần này. Bài BEP là gì? mô tả tài liệu ghi các yêu cầu đó.
Câu hỏi thường gặp
BIM 4D và 5D có bắt buộc ở Việt Nam không?
Không. Nghị định 217/2026 bắt buộc áp dụng BIM với công trình xây dựng mới từ cấp II trở lên, nhưng không quy định phải làm tới chiều nào. Mức độ do chủ đầu tư quyết định, và Hướng dẫn chung của Bộ Xây dựng xếp 4D, 5D vào nhóm mục tiêu để lựa chọn.
Phải làm xong 4D mới làm được 5D?
Không. Hai chiều độc lập: 5D cần khối lượng từ mô hình và đơn giá, không cần tiến độ. Nhiều dự án ở Việt Nam làm 5D mà không làm 4D.
Revit có làm được 4D và 5D không?
Revit dựng mô hình và sinh bảng thống kê khối lượng — một phần của 5D. Revit không mô phỏng tiến độ; 4D làm ở Navisworks hoặc Synchro, với tiến độ lập ở MS Project hay P6.
Học BIM 4D cần biết gì trước?
Hai thứ: đọc được mô hình (ít nhất ở mức Navisworks) và hiểu tiến độ thi công — danh mục công việc, thời lượng, quan hệ trước sau. Thiếu thứ hai thì chỉ làm được phim mô phỏng, không kiểm tra được tiến độ.
