Sinh viên kết cấu quen với ETABS và SAP2000. Nhưng còn một phần mềm nữa mà nhiều người bỏ qua, dù nó miễn phí với tài khoản trường: Robot Structural Analysis Professional.
Điểm mạnh riêng của nó là nối thẳng hai chiều với Revit. Dựng mô hình trong Revit, chuyển sang Robot để tính, rồi đưa kết quả về lại.
Bài này hướng dẫn cài Robot Structural Analysis cho sinh viên qua Autodesk Education. Chưa có tài khoản thì làm bước đăng ký và xác minh trường trước.
Sinh viên nào cần Robot
Sinh viên kết cấu công trình, và cụ thể hơn là ai đang làm đồ án bê tông cốt thép, đồ án thép hoặc đồ án tốt nghiệp nhà nhiều tầng.
Robot phân tích được khung, giàn, sàn, vỏ, và thiết kế cấu kiện theo nhiều tiêu chuẩn. Nó nằm cùng nhóm với ETABS và SAP2000, nhưng khác ở chỗ thuộc hệ sinh thái Autodesk, nên trao đổi với Revit thuận hơn hẳn.
Nếu đồ án của bạn đã dựng bằng Revit thì Robot tiết kiệm được cả khâu dựng lại mô hình tính. Đó là lý do chính đáng nhất để dùng nó. Và vì Robot Structural Analysis cho sinh viên là miễn phí nên không có gì để mất khi thử.
Ai muốn học có hệ thống thì có khóa Robot Structural Analysis tại Viện.
Cấu hình tối thiểu cho Robot Structural Analysis 2027
Đây là điều ít người ngờ tới: Robot là phần mềm nhẹ nhất trong cả bộ Autodesk mà sinh viên xây dựng hay dùng.
| Hạng mục | Yêu cầu chính thức |
|---|---|
| Hệ điều hành | Windows 11, bản 64-bit |
| Bộ nhớ RAM | 8 GB trở lên |
| Ổ cứng | 1 GB để cài, cộng 5 GB trống sau khi cài |
| Màn hình | tối thiểu 1280 × 1024, màu 24-bit |
| Card đồ họa | card rời, hỗ trợ OpenGL 1.4 và DirectX 9 trở lên |
| Chip xử lý | Autodesk không nêu danh sách cụ thể, chỉ cần hỗ trợ tập lệnh SSE2 |
Ổ cứng chỉ 1 GB. So với Revit cần 30 GB và Civil 3D cần 20 GB, con số này gần như không đáng kể. Robot cài rất nhanh.
RAM 8 GB là đủ theo yêu cầu. Thấp hơn hẳn Revit, AutoCAD và Civil 3D bản 2027, vốn đều đòi 16 GB.
Nhưng Autodesk vẫn đòi card đồ họa rời. Đây là điểm hơi lạ, vì mức OpenGL 1.4 mà họ nêu là chuẩn rất cũ. Card tích hợp đời mới thừa sức đáp ứng về mặt kỹ thuật, nhưng tài liệu ghi rõ là card rời, nên máy chỉ có card tích hợp có thể gặp vướng khi cài.
Về chip xử lý, Autodesk không nêu con số nào. Họ chỉ đòi chip hỗ trợ tập lệnh SSE2, thứ đã có từ rất lâu. Tài liệu cũng yêu cầu máy có sẵn một trình duyệt hiện đại như Microsoft Edge hoặc Google Chrome, vì một số chức năng của phần mềm mở qua trình duyệt.
Tuy vậy, có một điều đáng nói từ thực tế dùng phần mềm. Việc nặng nhất của Robot là giải hệ phương trình, và đó là tính toán thuần túy. Yêu cầu tối thiểu thì thấp, nhưng chip nhanh vẫn rút ngắn thời gian chạy rõ rệt. Với mô hình nhiều phần tử, khác biệt giữa máy mạnh và máy yếu tính bằng nhiều phút mỗi lần chạy, mà trong kỳ đồ án thì bạn chạy lại rất nhiều lần.
Một yêu cầu phụ đáng biết: công cụ Results Connect, dùng để đưa kết quả sang bảng tính, cần Microsoft Excel bản 64-bit.
Nhìn tổng thể cả bộ phần mềm thì thứ tự dung lượng ổ cứng như sau: Revit cần 30 GB, Civil 3D 20 GB, Navisworks 15 GB, AutoCAD 10 GB, còn Robot chỉ 1 GB. Sinh viên kết cấu vì thế ít khi lo chuyện thiếu chỗ khi cài Robot, kể cả trên máy đã chật.
Số liệu trên lấy từ tài liệu System requirements for Autodesk Robot Structural Analysis Professional 2027 của Autodesk.
Có gì mới trong Robot Structural Analysis 2027
Tài khoản Education cấp bản mới nhất, nên bạn sẽ tải về Robot Structural Analysis Professional 2027. Theo trang tính năng mới của Autodesk, bản này tập trung vào việc bổ sung tiêu chuẩn thiết kế:
- Thiết kế thép theo tiêu chuẩn Brazil NBR 8800:2024 kèm phụ lục 2025.
- Thiết kế thép theo tiêu chuẩn Canada CAN/CSA-S16-2024.
- Phụ lục quốc gia Pháp cho Eurocode 3, phần thiết kế kết cấu thép.
- Phân tích động đất theo tiêu chuẩn Algeria RPA 2024.
Nói thẳng thì bốn cập nhật này không liên quan trực tiếp tới đồ án ở Việt Nam. Sinh viên trong nước vẫn dùng các bộ tiêu chuẩn có sẵn từ những phiên bản trước, chủ yếu là Eurocode và tiêu chuẩn Mỹ.
Điều đó dẫn tới một kết luận thực tế: với Robot Structural Analysis, phiên bản không phải thứ đáng bận tâm. Bản 2027 hay bản trước đó đều giải quyết được bài toán đồ án như nhau. Cứ lấy bản mới nhất mà tài khoản Education cấp, và dành thời gian cho phần sơ đồ tính thay vì so sánh phiên bản.
Tải và cài đặt
Bước 1: Vào danh sách phần mềm và chọn sản phẩm
Mở trang phần mềm giáo dục của Autodesk rồi đăng nhập bằng email trường đã dùng để đăng ký. Đây chính là trang có danh sách phần mềm để chọn, và nếu tài khoản của bạn đã được duyệt thì đầu trang hiện ngày hết hạn quyền giáo dục.
Tìm Robot Structural Analysis Professional trong danh sách, bấm Select, rồi chọn tiếp Select ở mục Student.
Nếu chưa có tài khoản Autodesk Education, hãy làm theo bài Đăng ký Autodesk Education cho sinh viên trước. Tài khoản chưa được xác minh thì phần mềm sẽ không hiện ra để tải.
Bước 2: Tìm phần mềm và tải bộ cài

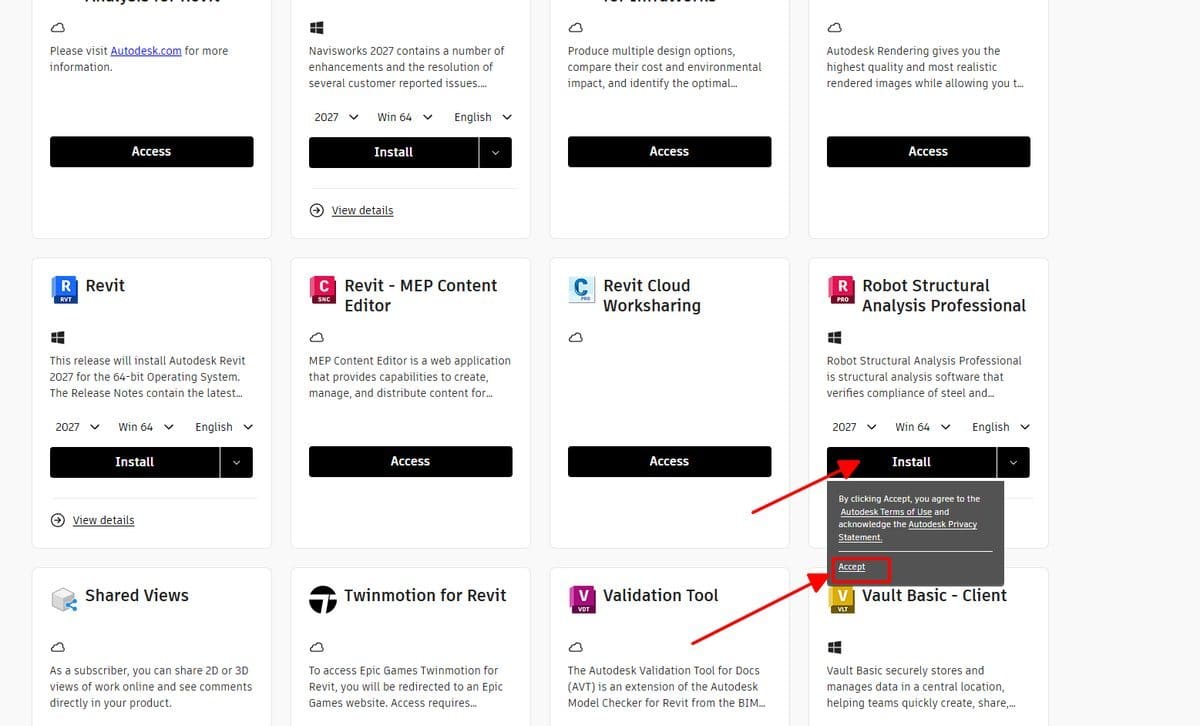

Vào mục Products and services trong tài khoản Autodesk, kéo xuống tìm Robot Structural Analysis Professional, bấm Install rồi bấm Accept để tải bộ cài về.

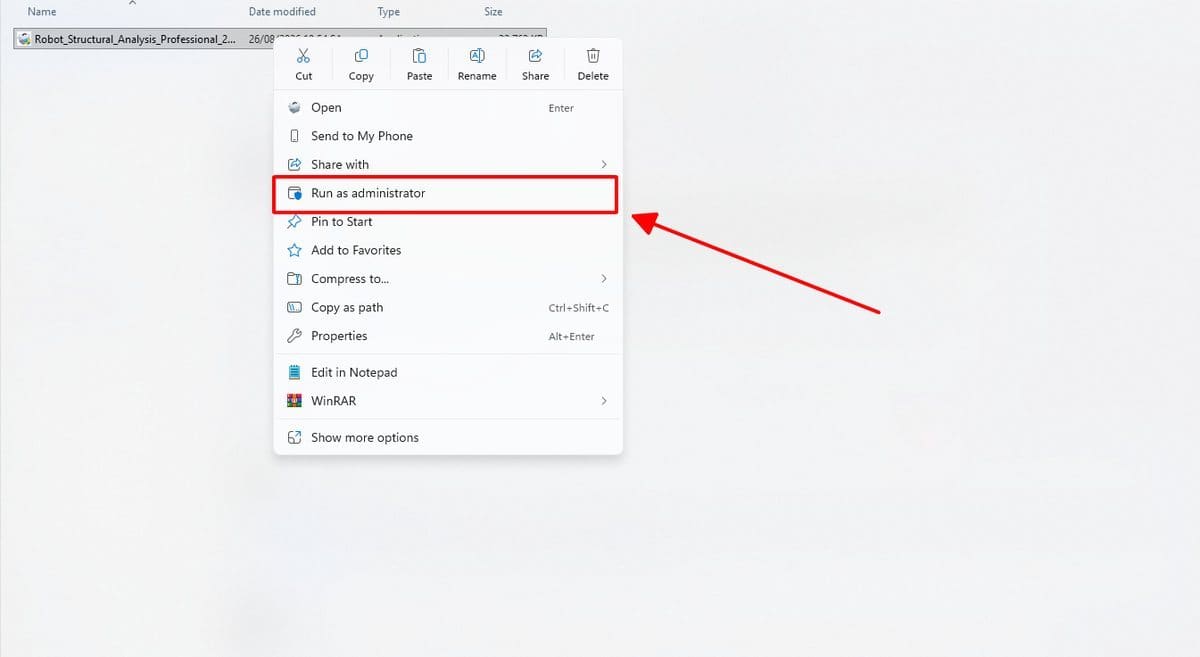

Tải xong, bấm chuột phải vào bộ cài và chọn Run as administrator.

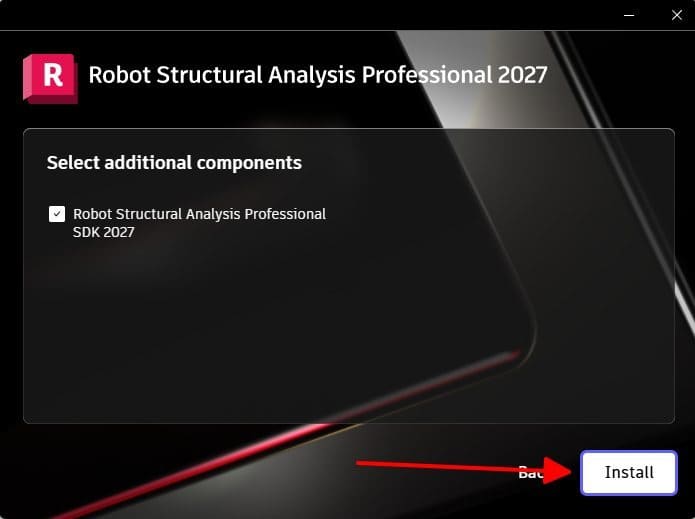

Bộ cài hỏi thành phần đi kèm, trong đó có bộ công cụ lập trình mở rộng. Sinh viên chưa cần tới nhưng cứ cài luôn cho khỏi phải cài lại sau.

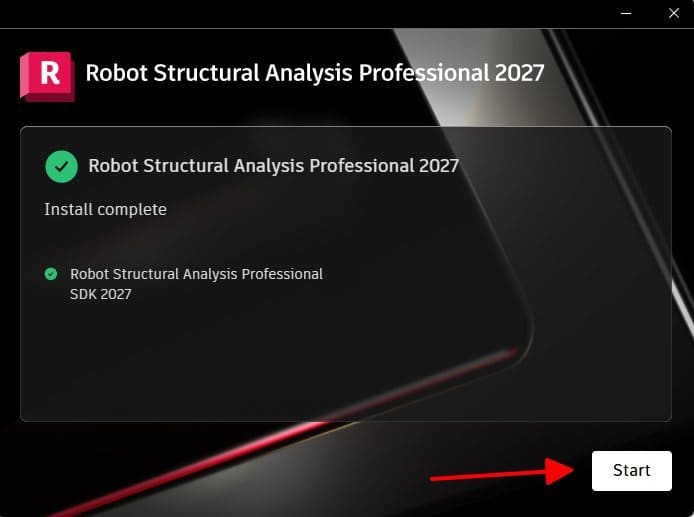

Mở phần mềm rồi đăng nhập bằng email trường như các phần mềm khác.
Nối Robot với Revit
Đây là lý do chính để chọn Robot, nên đáng làm cho đúng.
Bộ cài Robot đặt thêm một công cụ liên kết vào Revit. Từ Revit, bạn gửi mô hình phân tích sang Robot, tính xong thì đưa kết quả và tiết diện đã chọn quay về Revit.
Muốn liên kết chạy được thì cài Revit trước, Robot sau. Cài ngược thứ tự thì công cụ liên kết không xuất hiện, và phải chạy lại bộ cài Robot.
Một lưu ý về chuyên môn. Mô hình dựng để vẽ và mô hình dựng để tính không giống nhau. Khi chuyển từ Revit sang Robot, bạn vẫn phải soát lại sơ đồ tính, điều kiện biên và tải trọng. Phần mềm chuyển hình học giúp bạn, chứ không quyết định thay bạn.
Chuẩn bị mô hình trước khi chuyển sang Robot
Đây là phần quyết định kết quả, và cũng là phần phần mềm không làm thay được.
Mô hình vẽ khác mô hình tính. Trong Revit, một cái cột là khối bê tông có kích thước thật, có lớp hoàn thiện. Trong Robot, cột đó là một thanh nằm ở trục, có tiết diện và vật liệu. Việc chuyển đổi này Revit làm tự động, nhưng làm theo cách máy móc.
Bốn thứ phải soát lại sau khi chuyển.
Thứ nhất là liên kết giữa các cấu kiện. Chỗ nào là ngàm, chỗ nào là khớp. Chuyển tự động thường cho ra ngàm hết, và điều đó làm nội lực sai đáng kể.
Thứ hai là gối tựa chân cột. Móng đơn, móng băng và móng cọc cho điều kiện biên khác nhau.
Thứ ba là tải trọng. Revit biết cấu kiện nặng bao nhiêu, nhưng không biết hoạt tải phòng ngủ khác hoạt tải hành lang. Phần này phải khai bằng tay theo tiêu chuẩn.
Thứ tư là tổ hợp tải trọng. Đây là phần dễ sai nhất và cũng là phần thầy cô hỏi kỹ nhất khi bảo vệ đồ án. Tiêu chuẩn quy định các hệ số và cách phối hợp giữa tĩnh tải, hoạt tải, tải gió và tải động đất. Phần mềm sinh tổ hợp tự động theo bộ tiêu chuẩn bạn chọn, nên chọn sai bộ tiêu chuẩn là toàn bộ kết quả lệch mà không có cảnh báo nào.
Nói cách khác, liên kết Revit với Robot giúp bạn khỏi dựng lại hình học. Phần kỹ thuật vẫn là việc của người kỹ sư.
Năm lỗi hay gặp
Không thấy công cụ liên kết trong Revit. Do cài Robot trước Revit. Chạy lại bộ cài Robot và chọn sửa chữa.
Chuyển mô hình sang Robot thì sai sơ đồ tính. Đây không phải lỗi phần mềm. Mô hình kiến trúc và mô hình phân tích khác nhau, nên phải soát lại liên kết, gối tựa và tải trọng sau khi chuyển.
Chạy tính toán rất lâu. Kiểm số phần tử trước. Chia lưới quá mịn ở chỗ không cần thiết là nguyên nhân thường gặp nhất.
Phần mềm báo kết cấu không ổn định. Thường là thiếu liên kết hoặc thiếu gối tựa, khiến một phần kết cấu bị tự do. Robot chỉ ra nút có vấn đề, hãy bắt đầu soát từ đó.
Kết quả khác xa tính tay. Trước khi nghi ngờ phần mềm, hãy so lại sơ đồ tính và tải trọng. Chín phần mười chênh lệch nằm ở giả thiết, không nằm ở phép tính. Đây cũng là điều đúng với mọi phần mềm phân tích kết cấu.
Giữ nghề sau khi ra trường
Quyền dùng bản Education dừng khi bạn không còn là sinh viên. Nhưng phần đáng giữ lại là cách tư duy về sơ đồ tính.
Trước khi tốt nghiệp, nên lưu lại thuyết minh tính toán của đồ án kèm sơ đồ tính và bảng tổ hợp tải trọng. Đó là bằng chứng bạn hiểu bài toán, chứ không chỉ biết bấm nút.
Và nên giữ lại các trường hợp bạn từng tính sai rồi sửa được. Ở phỏng vấn, kể được một lỗi mình đã tự phát hiện thuyết phục hơn nhiều so với khoe mô hình chạy trơn tru.
Câu hỏi thường gặp
Robot khác ETABS và SAP2000 thế nào?
Cùng nhóm phần mềm phân tích kết cấu. Khác chính là Robot thuộc Autodesk nên nối với Revit thuận hơn. Bài ETABS và SAP2000 khác nhau thế nào so sánh bộ ba của hãng CSI.
Đồ án nên dùng Robot hay ETABS?
Hỏi giảng viên hướng dẫn trước, vì nhiều bộ môn quy định phần mềm cụ thể. Nếu được tự chọn và đồ án đã có mô hình Revit thì Robot tiết kiệm thời gian hơn.
Robot có tính theo tiêu chuẩn Việt Nam không?
Robot hỗ trợ nhiều bộ tiêu chuẩn quốc tế. Với đồ án dùng tiêu chuẩn trong nước, cần kiểm lại phần khai báo tải trọng và tổ hợp cho khớp.
Máy yếu có chạy được Robot không?
Được. Autodesk chỉ đòi 8 GB RAM và 1 GB ổ cứng, thấp nhất trong cả bộ phần mềm. Chênh lệch giữa máy mạnh và máy yếu chỉ lộ ra ở thời gian chạy khi mô hình có nhiều phần tử.
Có cần biết Revit trước khi học Robot không?
Không bắt buộc, Robot dùng độc lập được. Nhưng biết Revit thì khai thác được điểm mạnh lớn nhất của nó là liên kết hai chiều.
Phần mềm tính kết cấu nào nên học trước?
Tùy hướng đi. Bài Kỹ sư xây dựng mới ra trường nên học phần mềm gì có bảng chọn theo vị trí công việc.
