Corridor trong Civil 3D: ghép Assembly mặt cắt ngang và dựng mô hình tuyến đường 3D từng bước

Cách làm corridor trong Civil 3D: ghép Assembly từ làn xe và mái taluy, dựng corridor theo tuyến và đường đỏ, gán bề mặt cho taluy, chỉnh bước cắt.

  • Giảng viên phụ trách môn Civil 3D – Viện Tin học Xây dựng
  • 10 phút đọc
Corridor tuyến 461 m dựng trong Civil 3D: mặt đường hai làn chạy theo tuyến, mái taluy đắp màu xanh ở đầu tuyến và mái taluy đào màu đỏ loe rộng qua sườn đồi Ảnh: Viện Tin học Xây dựng

Có tuyến trên bình đồ, có đường đỏ trên trắc dọc, vẫn chưa có con đường. Phải có thêm mặt cắt ngang: mặt đường rộng bao nhiêu, dốc ngang mấy phần trăm, taluy đào đắp ra sao. Civil 3D ghép ba thứ đó lại thành một mô hình tuyến đường 3D chạy suốt tuyến, gọi là corridor.

Bài này hướng dẫn làm corridor trong Civil 3D qua hai phần. Phần đầu ghép Assembly, tức mặt cắt ngang điển hình, từ các khối làn xe và mái taluy. Phần sau dựng corridor theo tuyến và đường đỏ, gán bề mặt tự nhiên để taluy biết chỗ dừng, rồi đọc kết quả. Tuyến và đường đỏ lấy từ bài trắc dọc trong Civil 3D.

Corridor, Assembly và Subassembly là gì

Ba khái niệm lồng vào nhau:

Khái niệmLà gìVí dụ trong bài
SubassemblyMột khối của mặt cắt ngang, có tham số riêngMột làn xe rộng 3,6 m dốc 2%; một mái taluy
AssemblyMặt cắt ngang điển hình, ghép từ nhiều subassembly quanh một đường timHai làn xe và hai mái taluy
CorridorAssembly được đặt lặp lại dọc tuyến, theo cao độ đường đỏMô hình 3D con đường dài 461 m

Đây là phần khóa học Civil 3D online của Viện dành trọn hai buổi. Ưu điểm lớn nhất là liên kết động. Sửa đường đỏ thì corridor nâng hạ theo. Sửa bề rộng làn trong assembly thì cả tuyến đổi theo. Khối lượng đào đắp và trắc ngang lấy từ corridor, như bài Civil 3D là gì đã mô tả chuỗi liên kết.

Bước 1: Tạo Assembly

Vào tab Home, bảng Create Design, bấm mũi tên cạnh nút Assembly, chọn Create Assembly.

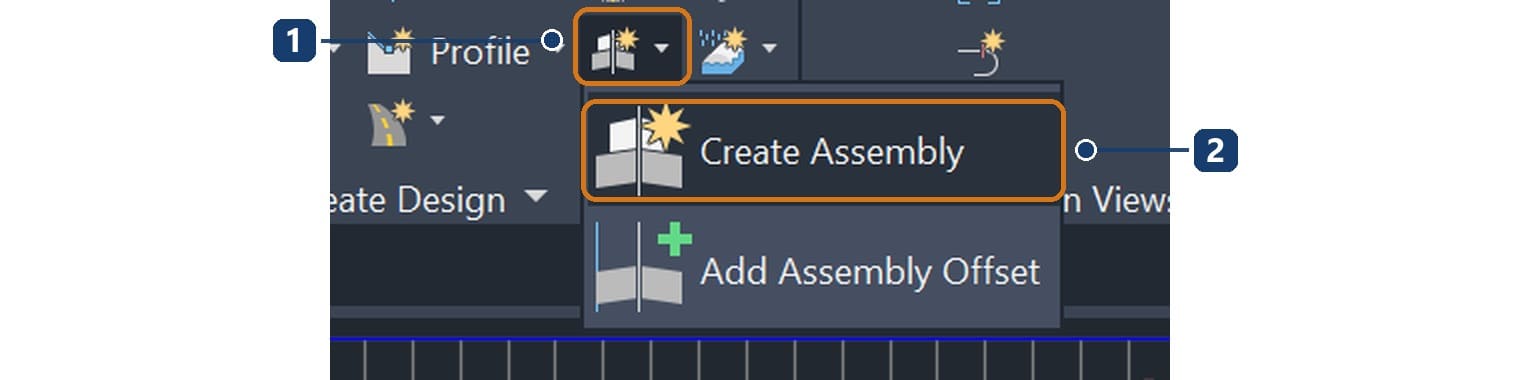

Menu Assembly ở bảng Create Design Ảnh: Viện Tin học Xây dựng
SốThành phầnÝ nghĩa
1Nút AssemblyMở menu tạo assembly
2Create AssemblyTạo đường tim mới cho mặt cắt ngang

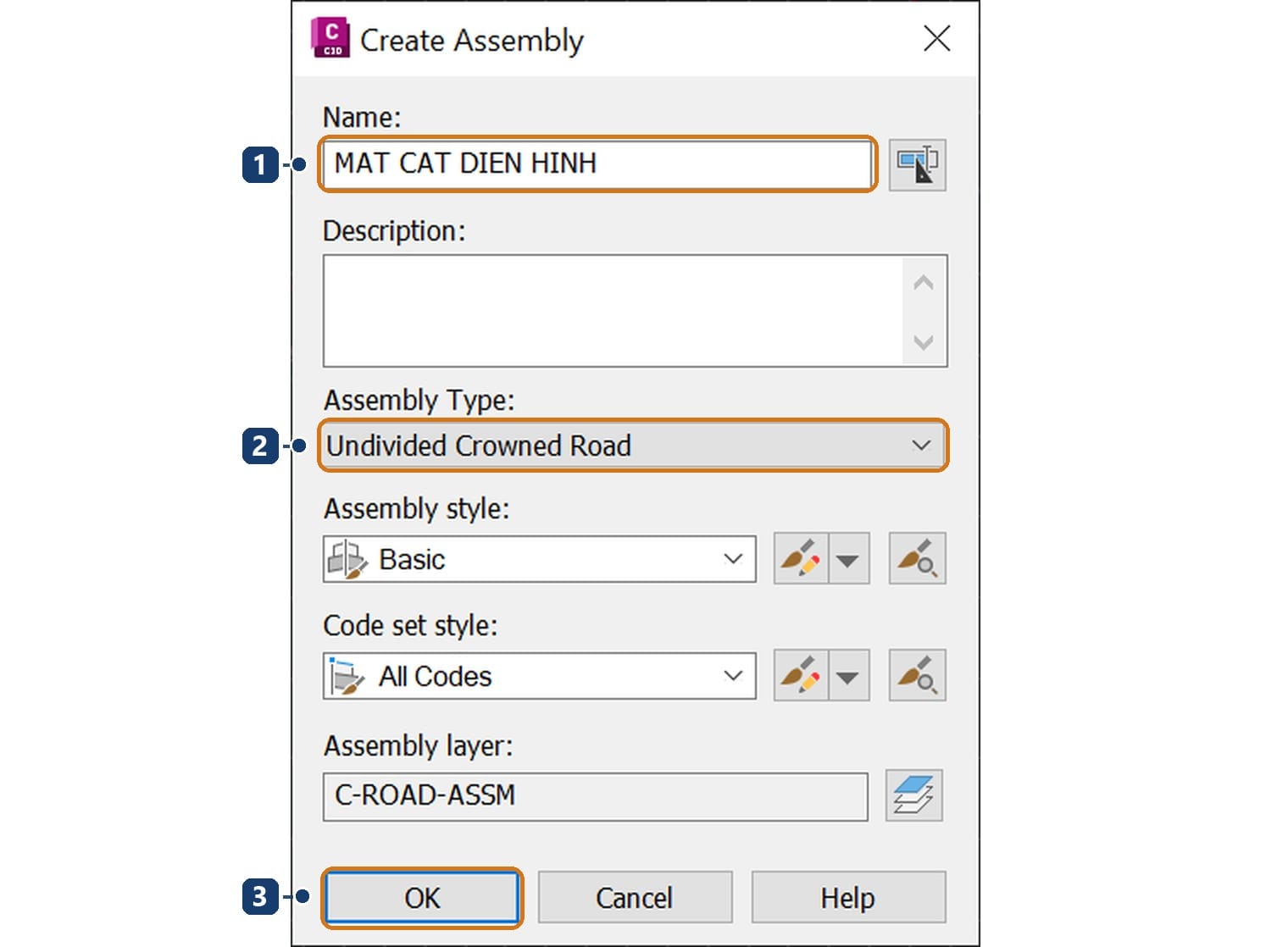

Hộp Create Assembly: tên và loại mặt cắt Ảnh: Viện Tin học Xây dựng
SốThành phầnÝ nghĩa
1NameTên assembly, ví dụ MAT CAT DIEN HINH
2Assembly TypeUndivided Crowned Road: đường không có dải phân cách, mặt đường dốc về hai phía
3OKBấm xong thì chỉ một điểm trống trên bản vẽ để đặt đường tim

Trên bản vẽ hiện một đoạn thẳng đứng màu đỏ. Đó là đường tim assembly, chỗ các subassembly sẽ gắn vào.

Bước 2: Gắn làn xe từ Tool Palettes

Subassembly nằm trong Tool Palettes. Nếu bảng chưa mở, gõ lệnh TOOLPALETTES hoặc bấm Tool Palettes trên tab ngữ cảnh của assembly. Bộ Civil Metric Subassemblies có các tab theo nhóm: làn xe, lề, dải phân cách, bó vỉa, mái taluy.

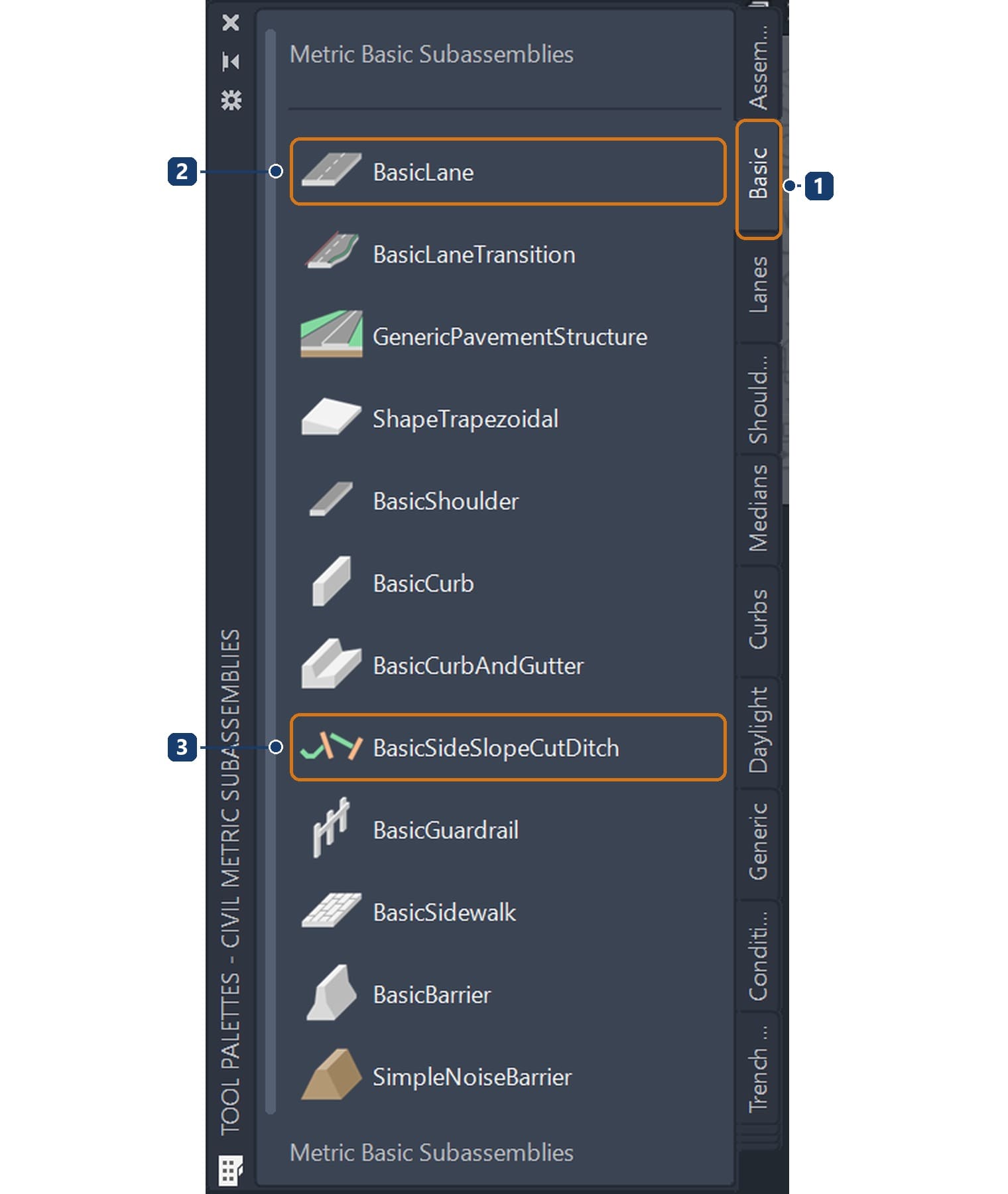

Tab Basic trong bộ Civil Metric Subassemblies Ảnh: Viện Tin học Xây dựng
SốThành phầnÝ nghĩa
1Tab BasicCác subassembly cơ bản, đủ cho một mặt cắt đường đơn giản
2BasicLaneMột làn xe có bề rộng, chiều dày và dốc ngang
3BasicSideSlopeCutDitchMái taluy tự chọn đào hay đắp, có rãnh ở phía đào

Bấm BasicLane. Bảng Properties hiện các tham số của khối sắp gắn.

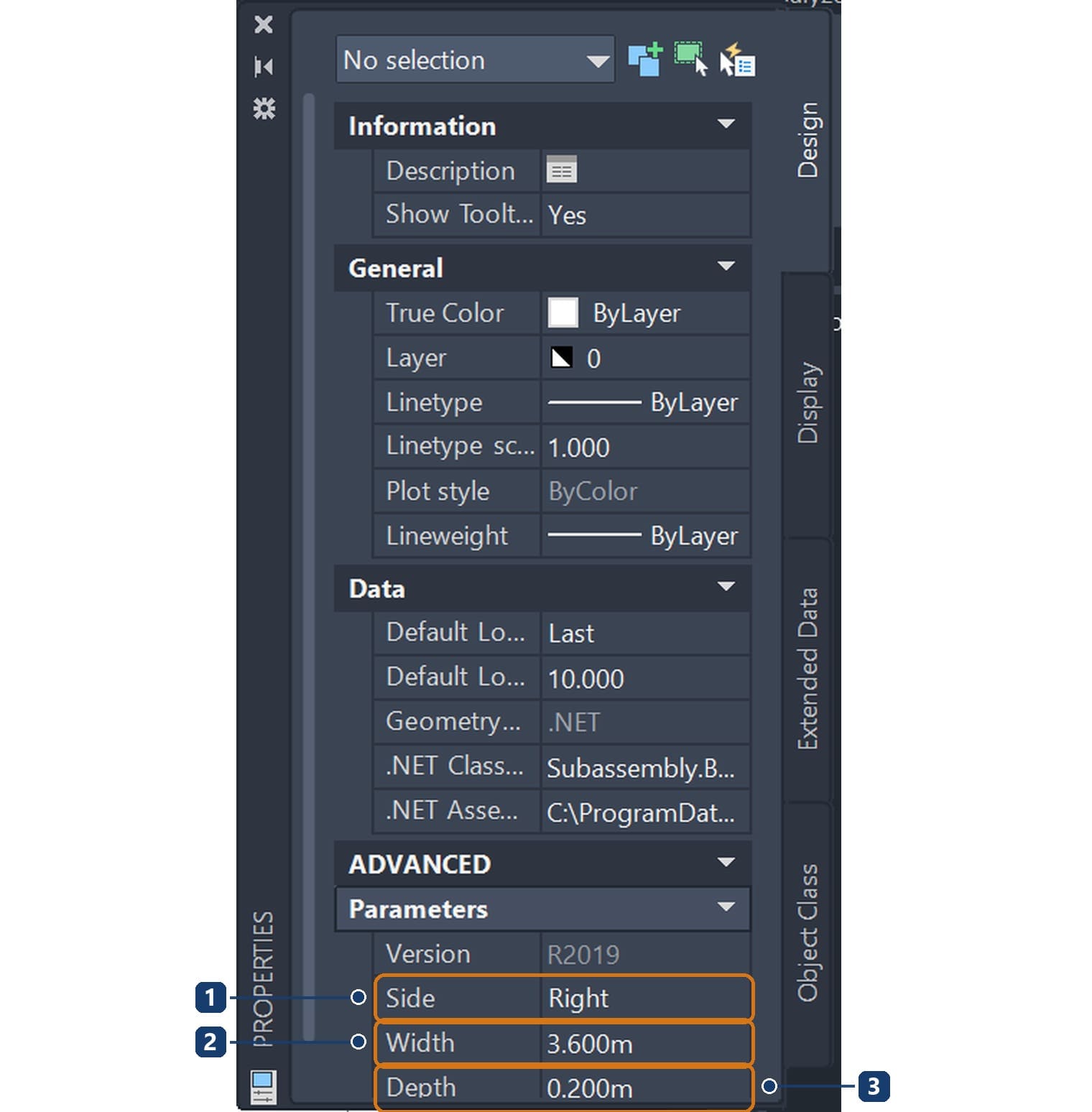

Tham số của BasicLane: phía gắn, bề rộng, chiều dày Ảnh: Viện Tin học Xây dựng
SốTham sốÝ nghĩa
1SidePhía gắn so với đường tim: Right hoặc Left
2WidthBề rộng làn, mặc định 3,6 m
3DepthChiều dày kết cấu, mặc định 0,2 m

Bên dưới còn tham số Slope, dốc ngang mặc định −2,00%. Để Side là Right, rồi bấm vào dấu tròn trên đường tim assembly. Làn phải được gắn.

Bấm BasicLane lần nữa, đổi Side thành Left trong bảng Properties, rồi bấm lại dấu tròn trên đường tim. Làn trái được gắn.

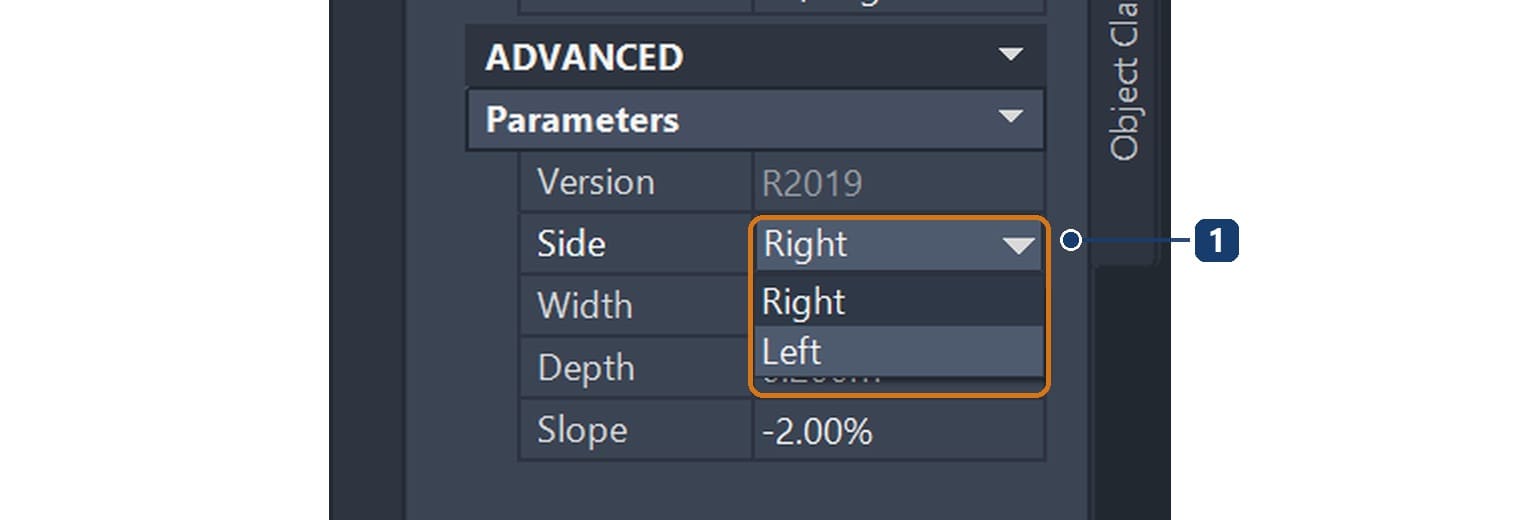

Đổi tham số Side sang Left trước khi gắn làn thứ hai Ảnh: Viện Tin học Xây dựng

Bước 3: Gắn mái taluy

Bấm BasicSideSlopeCutDitch, rồi bấm vào dấu tròn ở mép ngoài mỗi làn: một lần cho mép phải, một lần cho mép trái. Civil 3D tự nhận phía theo điểm gắn.

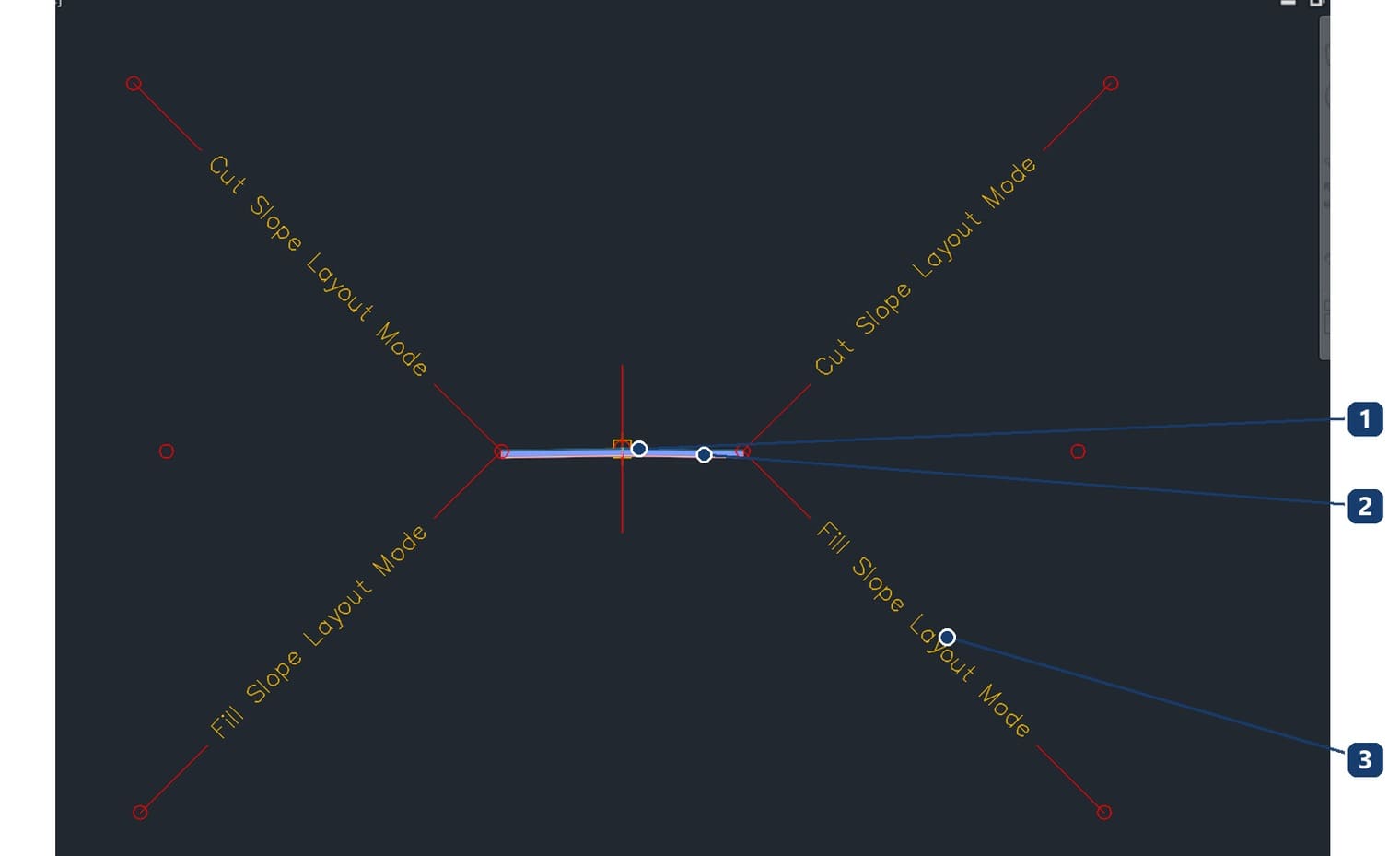

Assembly hoàn chỉnh: đường tim, hai làn xe, hai mái taluy vẽ sẵn cả nhánh đào lẫn nhánh đắp Ảnh: Viện Tin học Xây dựng
SốThành phầnÝ nghĩa
1Đường timĐiểm gốc của assembly, sẽ bám theo tuyến và đường đỏ
2Làn phảiBasicLane rộng 3,6 m, dốc −2% ra ngoài
3Mái taluyHai nhánh: Cut Slope (đào) và Fill Slope (đắp). Khi dựng corridor, Civil 3D chọn nhánh theo mặt đất ở từng cọc

Chữ "Cut Slope Layout Mode" và "Fill Slope Layout Mode" chỉ là hình minh họa của assembly, không xuất hiện trên corridor.

Sai một khối thì chọn nó, nhấn Delete, rồi gắn lại. Muốn sửa tham số khối đã gắn thì chọn khối, mở Properties và sửa trực tiếp.

Bước 4: Dựng corridor

Vào tab Home, bảng Create Design, bấm mũi tên cạnh nút Corridor, chọn Corridor.

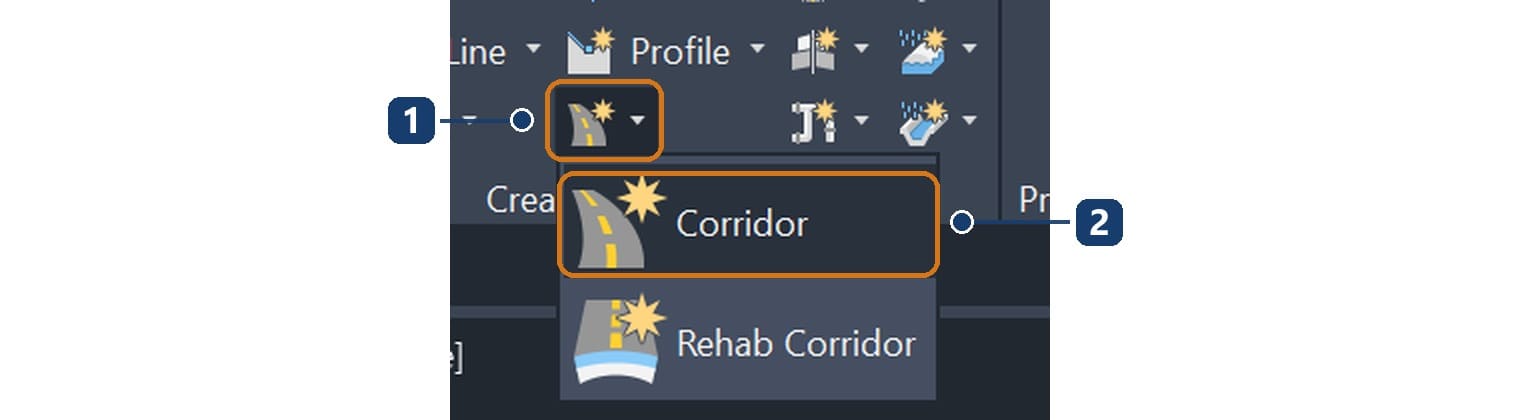

Lệnh Corridor ở bảng Create Design Ảnh: Viện Tin học Xây dựng
SốThành phầnÝ nghĩa
1Nút CorridorMở menu
2CorridorMở hộp Create Corridor

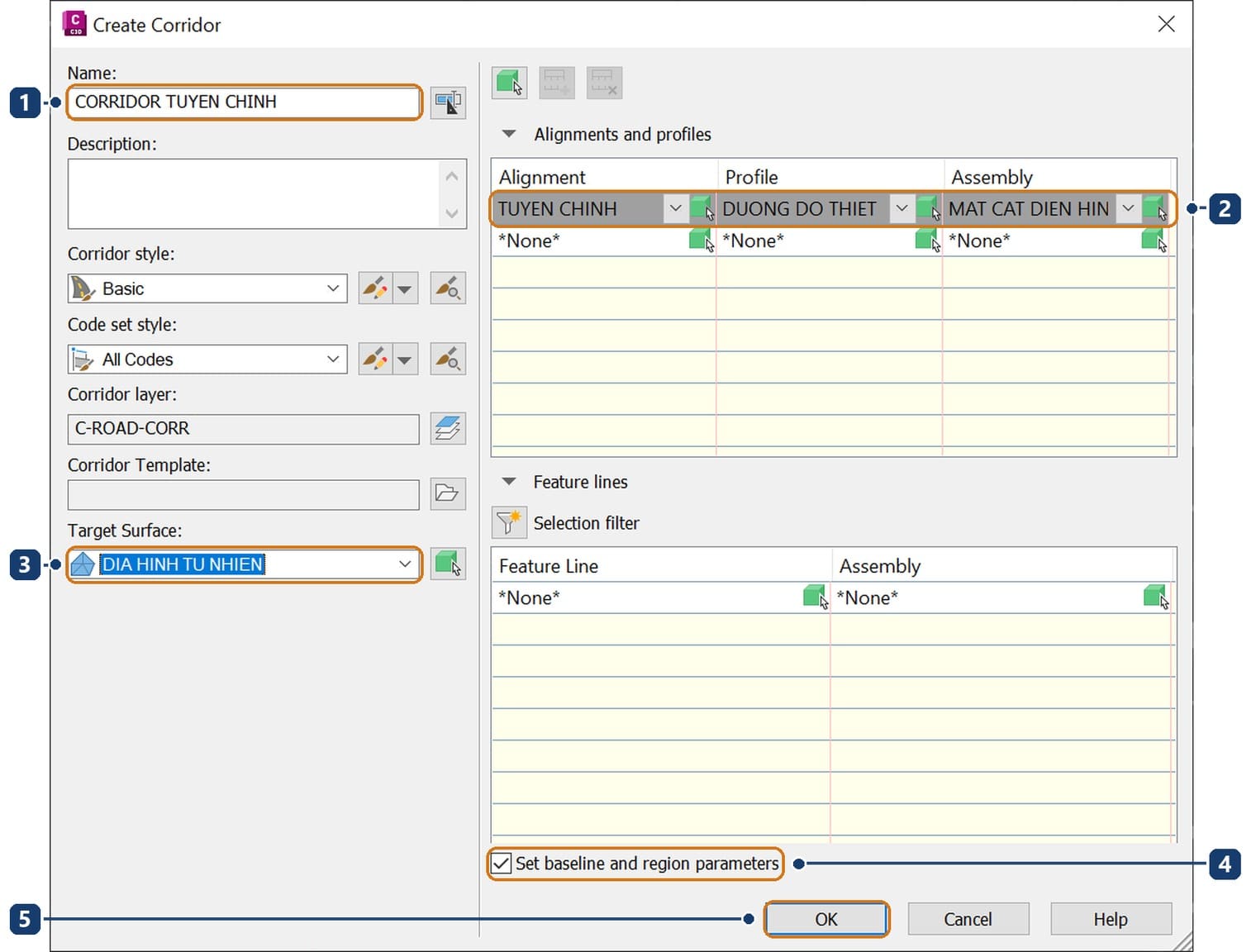

Hộp Create Corridor: tuyến, đường đỏ, assembly và bề mặt đích trên cùng một hộp Ảnh: Viện Tin học Xây dựng
SốThành phầnÝ nghĩa
1NameTên corridor, ví dụ CORRIDOR TUYEN CHINH
2Alignment, Profile, AssemblyBa ô trên một dòng: tuyến TUYEN CHINH, đường đỏ DUONG DO THIET KE, assembly MAT CAT DIEN HINH. Chọn đường đỏ, không chọn trắc dọc tự nhiên
3Target SurfaceBề mặt mà mái taluy sẽ vươn tới: DIA HINH TU NHIEN
4Set baseline and region parametersTích để mở hộp chỉnh chi tiết ở bước sau
5OKSang hộp Baseline and Region Parameters

Bước 5: Chỉnh region, bước cắt và bề mặt đích

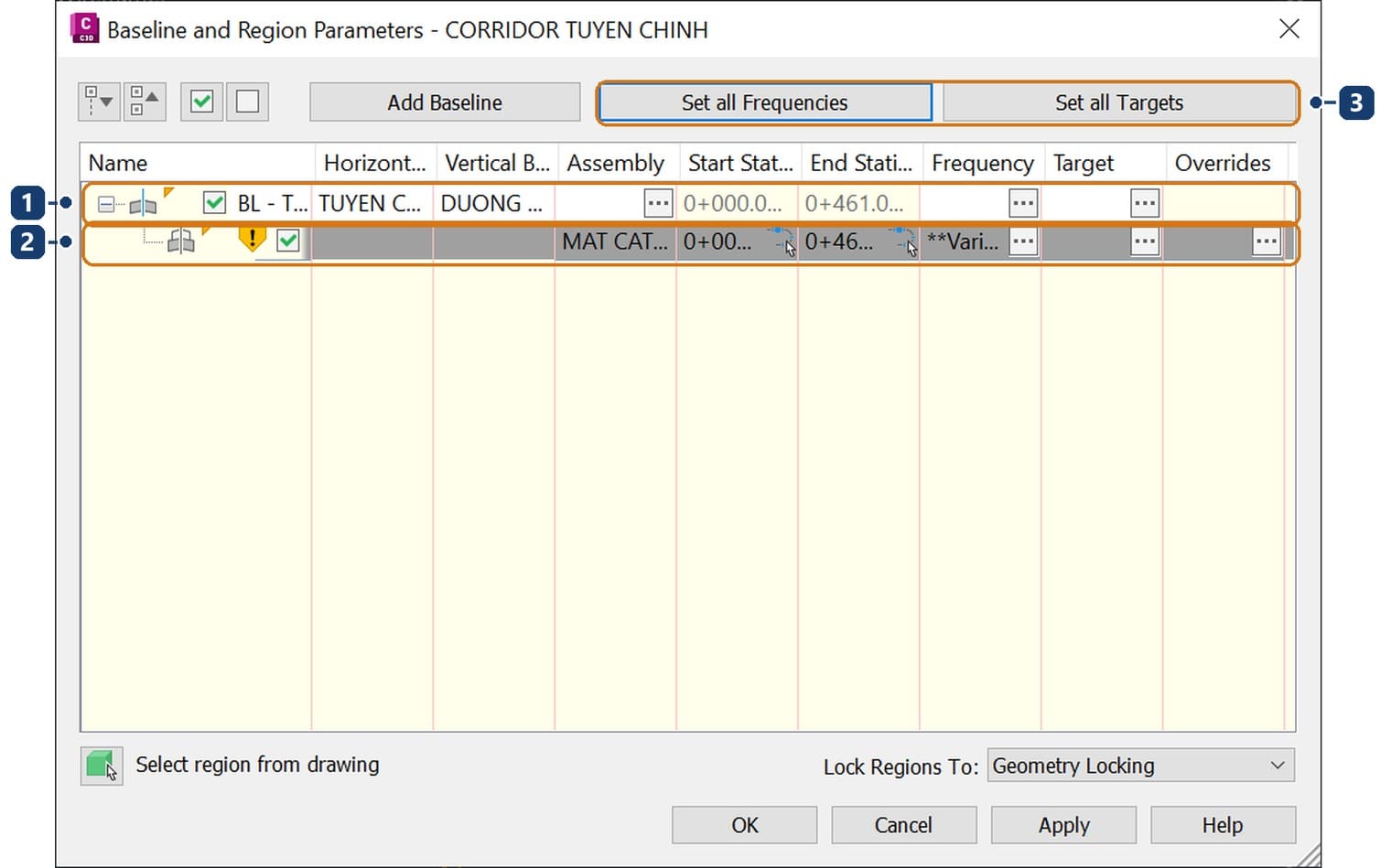

Hộp Baseline and Region Parameters: một baseline và một region chạy suốt tuyến Ảnh: Viện Tin học Xây dựng
SốThành phầnÝ nghĩa
1BaselineDòng tuyến và đường đỏ, từ 0+000 đến 0+461
2RegionĐoạn áp một assembly. Dấu chấm than vàng báo region chưa khai xong bề mặt đích
3Set all Frequencies, Set all TargetsChỉnh bước cắt và bề mặt đích cho mọi region một lượt

Bấm Set all Targets để mở hộp Target Mapping. Trong tab Surface, cả hai mái taluy phải trỏ về bề mặt tự nhiên.

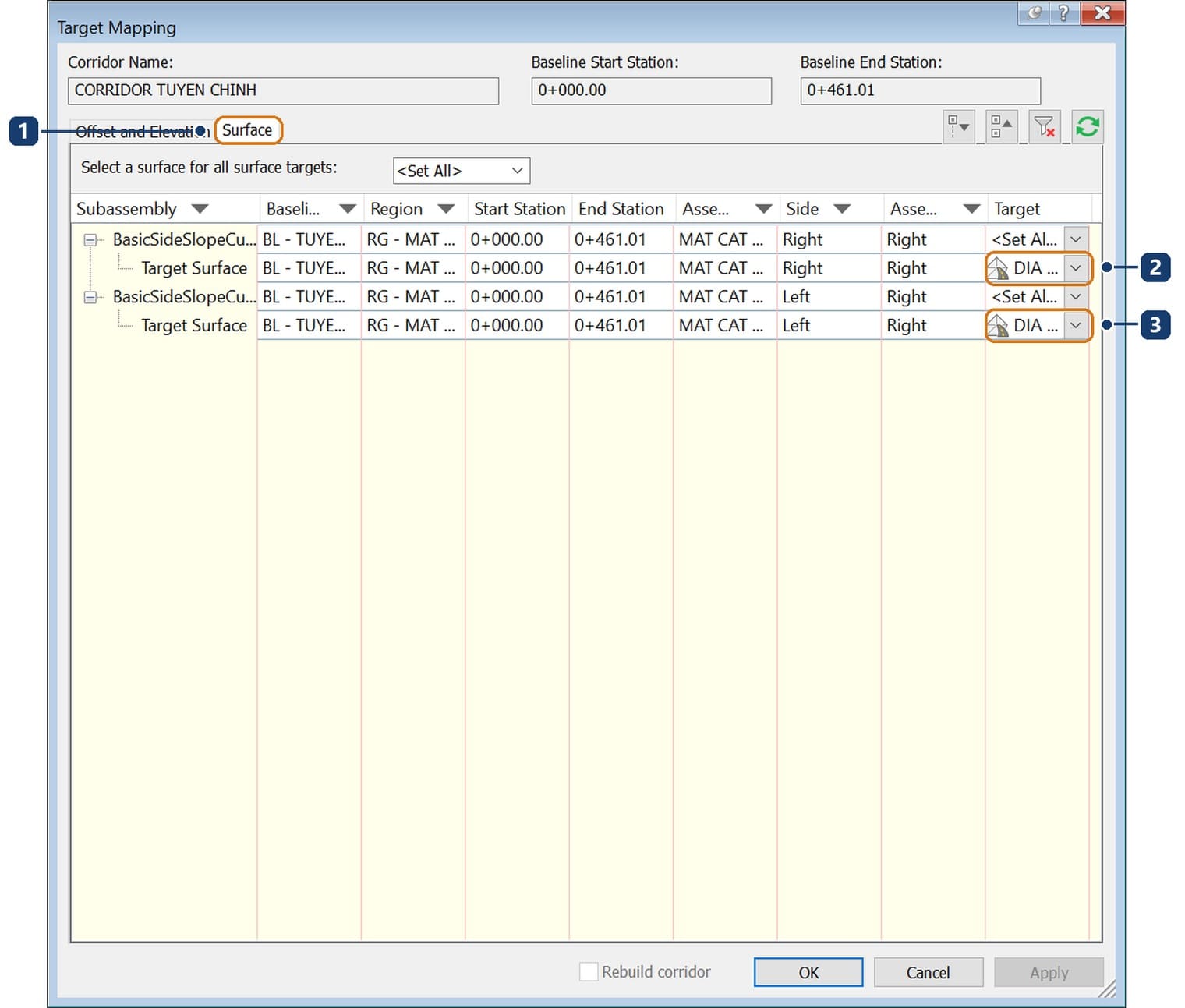

Target Mapping: mỗi mái taluy trỏ về bề mặt DIA HINH TU NHIEN Ảnh: Viện Tin học Xây dựng
SốThành phầnÝ nghĩa
1Tab SurfaceBề mặt đích cho các subassembly cần tìm mặt đất
2Taluy phảiTarget Surface: DIA HINH TU NHIEN
3Taluy tráiTarget Surface: DIA HINH TU NHIEN

Bấm OK, rồi bấm Set all Frequencies để khai khoảng cách giữa hai lần đặt assembly.

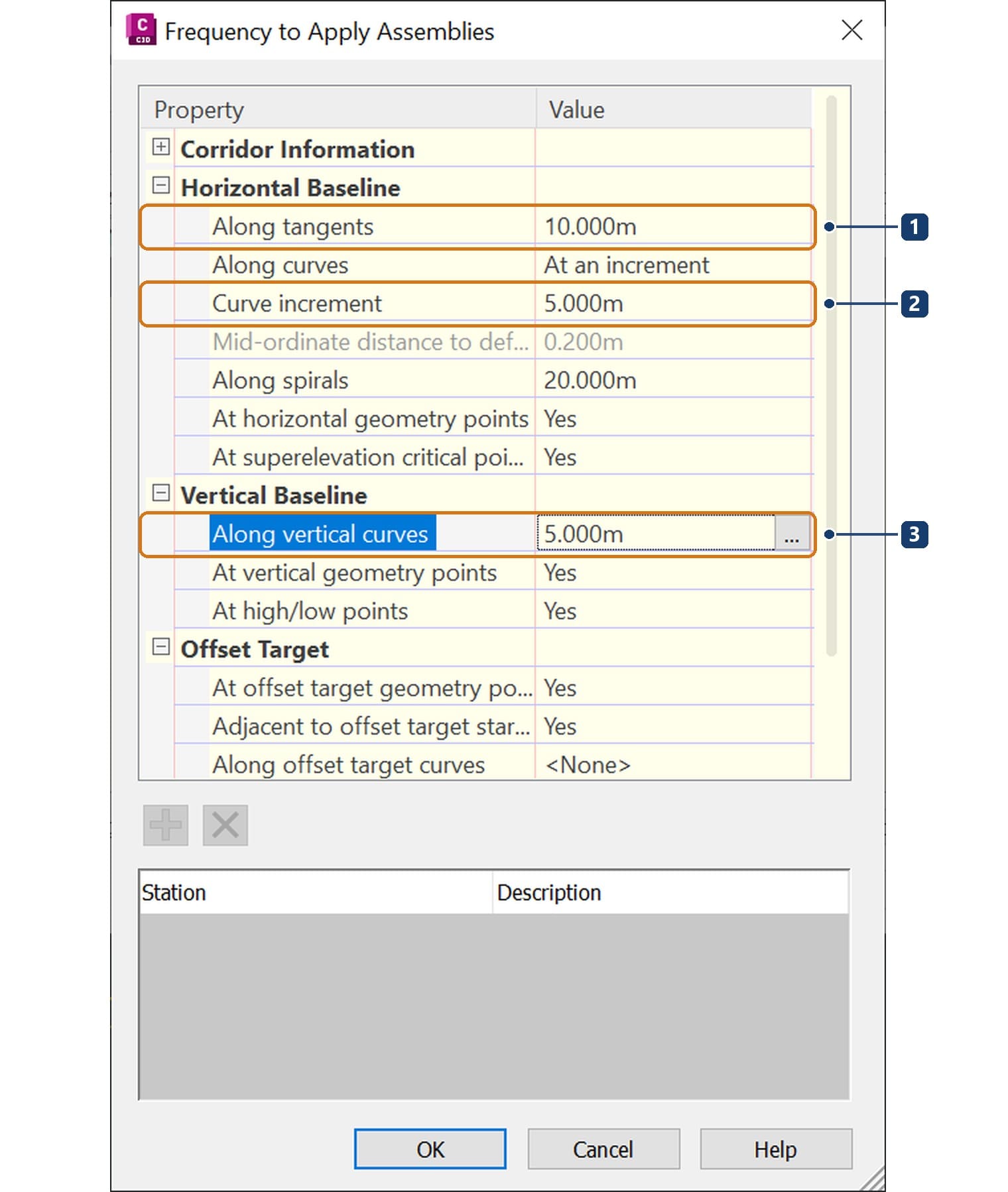

Bước cắt: 10 m trên đoạn thẳng, 5 m trên đường cong nằm và đường cong đứng Ảnh: Viện Tin học Xây dựng
SốThuộc tínhÝ nghĩa
1Along tangentsBước trên đoạn thẳng. Mặc định 20 m, đổi thành 10 m
2Curve incrementBước trên đường cong nằm, đổi thành 5 m để mép đường cong mượt
3Along vertical curvesBước trên đường cong đứng, đổi thành 5 m

Bước càng nhỏ mô hình càng mịn nhưng càng nặng. Với tuyến ngắn, 10 m trên đoạn thẳng và 5 m trên đường cong là đủ.

Bấm OK ở hai hộp. Civil 3D hỏi có dựng lại corridor không, chọn Rebuild the corridor.

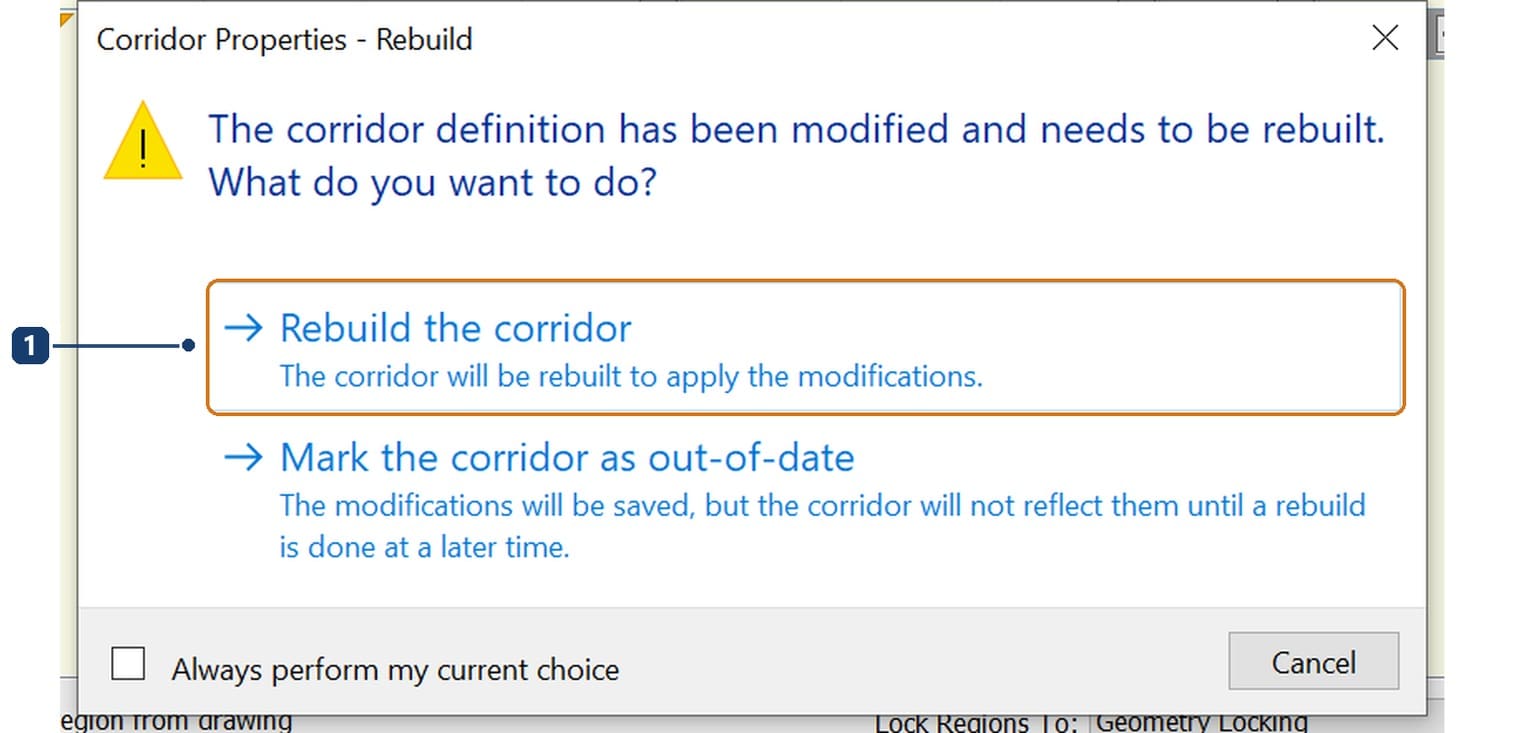

Chọn Rebuild the corridor để áp các thay đổi Ảnh: Viện Tin học Xây dựng

Bước 6: Đọc corridor vừa dựng

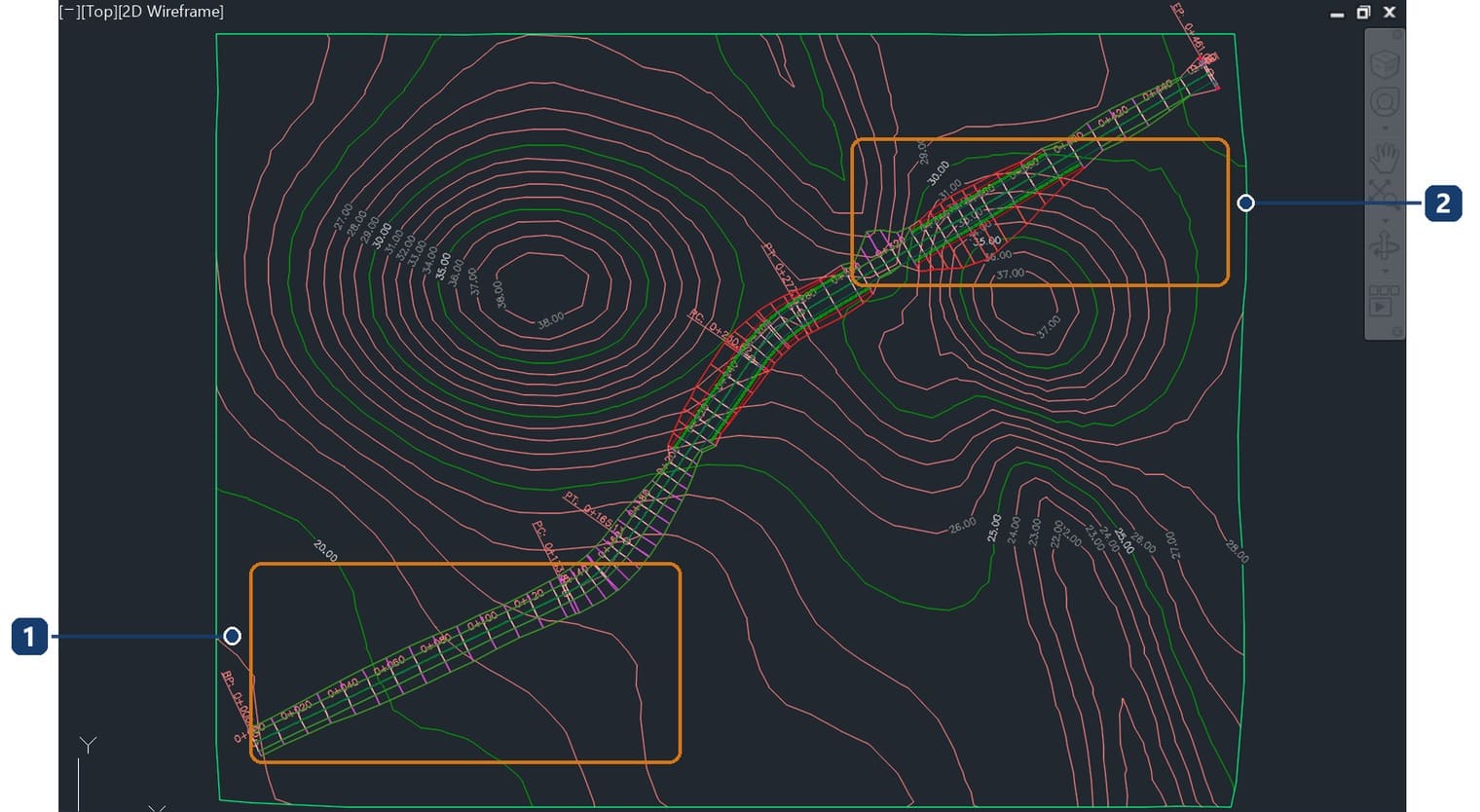

Corridor trên bình đồ: mặt đường hai làn chạy theo tuyến, mép taluy vẽ theo chỗ cắt mặt đất Ảnh: Viện Tin học Xây dựng
SốVùngĐọc được gì
1Đầu tuyếnĐường đỏ nằm trên mặt đất, taluy đắp màu xanh lá, hẹp vì chiều cao đắp nhỏ
2Qua sườn đồi nhỏĐường đỏ nằm dưới mặt đất gần 3 m, taluy đào màu đỏ loe rộng

Các vạch ngang trên mặt đường là vị trí đặt assembly: dày hơn ở đường cong, thưa hơn ở đoạn thẳng, đúng bước cắt đã khai.

Muốn xem dạng 3D, chọn corridor, bấm Object Viewer trên tab ngữ cảnh, chọn kiểu hiển thị Conceptual và hướng nhìn SW Isometric.

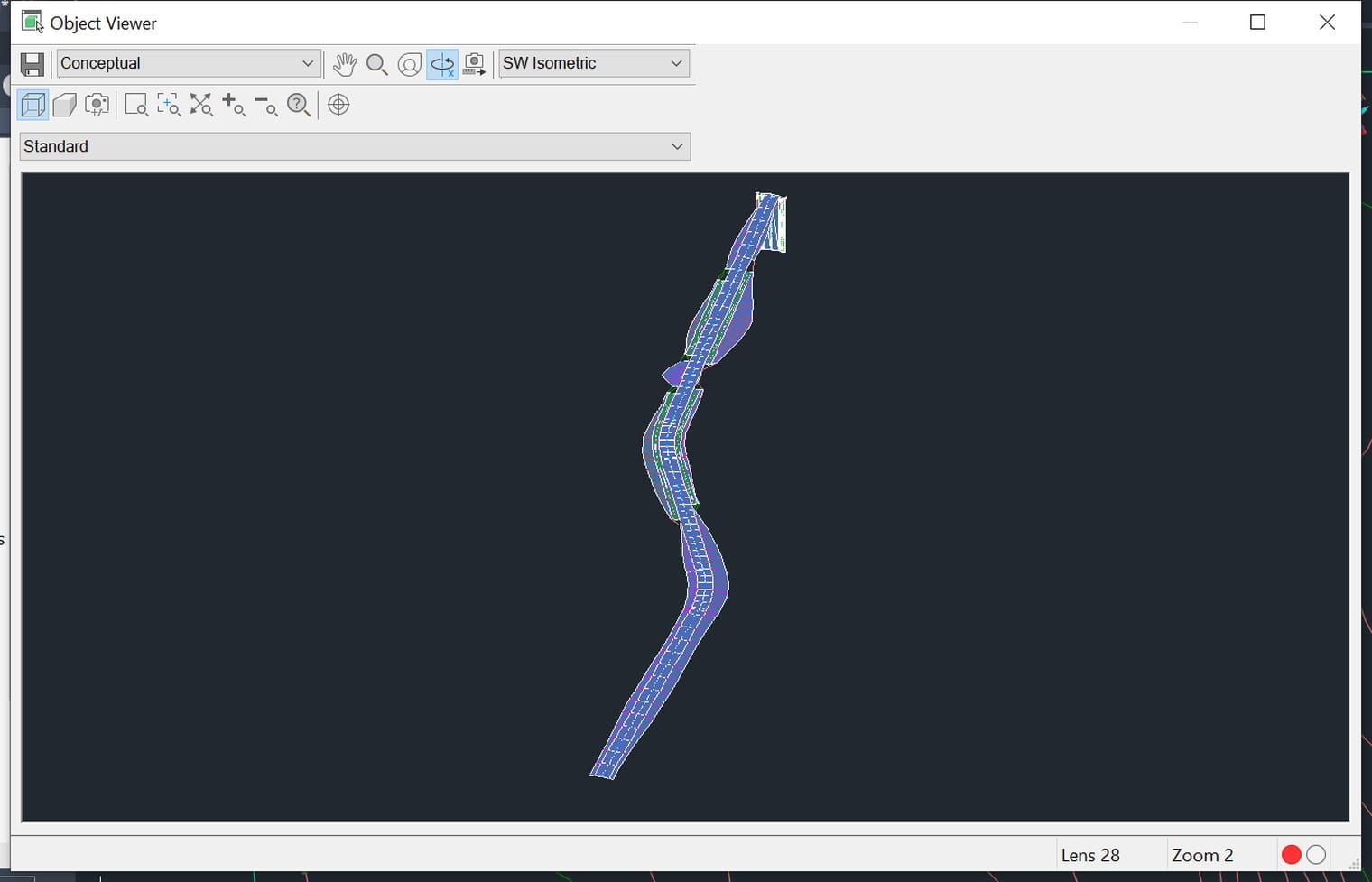

Corridor dạng 3D trong Object Viewer, hướng SW Isometric Ảnh: Viện Tin học Xây dựng

Lỗi hay gặp khi dựng corridor trong Civil 3D

Cảnh báo "No sideslope intersect found". Sau khi dựng, bảng Panorama có thể hiện cảnh báo này.

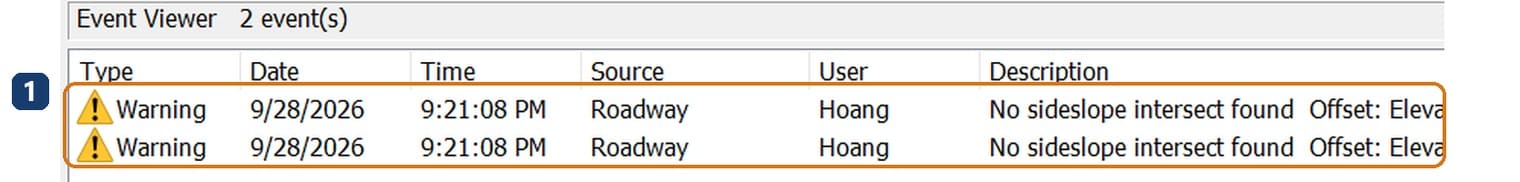

Event Viewer báo không tìm thấy giao điểm của mái taluy với mặt đất tại một vài cọc Ảnh: Viện Tin học Xây dựng

Nghĩa là tại cọc đó, mái taluy kéo dài mà không gặp bề mặt tự nhiên. Thường là cọc nằm sát mép khu đo, bề mặt không đủ rộng. Cách chữa là mở rộng số liệu khảo sát, hoặc rút ngắn region để tránh cọc ngoài phạm vi địa hình. Ở tuyến mẫu, điểm cuối tuyến nằm sát mép khu đất nên gặp đúng cảnh báo này.

Corridor nằm phẳng ở cao độ 0. Đã chọn nhầm trắc dọc tự nhiên hoặc để trống ô Profile. Kiểm lại dòng Baseline.

Mái taluy không hiện. Chưa gán Target Surface. Mở lại Set all Targets.

Mép đường cong gãy khúc. Bước cắt trên đường cong quá lớn. Hạ Curve increment.

Làn xe gắn nhầm phía. Quên đổi Side trước khi bấm. Chọn làn, đổi Side trong Properties, corridor tự cập nhật sau khi rebuild.

Câu hỏi thường gặp

Assembly khác Subassembly thế nào?

Subassembly là một khối như một làn xe hay một mái taluy. Assembly là cả mặt cắt ngang ghép từ nhiều khối đó quanh đường tim.

Mặt cắt thay đổi dọc tuyến thì làm sao?

Chia corridor thành nhiều region, mỗi region dùng một assembly khác nhau. Ví dụ đoạn qua khu dân cư dùng assembly có bó vỉa và vỉa hè, đoạn ngoài dùng assembly có lề đất.

Có subassembly theo mặt cắt Việt Nam không?

Bộ có sẵn đủ cho làn xe, lề, bó vỉa, rãnh, taluy. Kết cấu áo đường nhiều lớp dùng GenericPavementStructure. Hình dạng đặc thù thì tự dựng bằng Subassembly Composer, công cụ đi kèm Civil 3D.

Sau corridor làm gì tiếp?

Tạo sample line để cắt trắc ngang từ corridor, rồi tính khối lượng đào đắp.
