Khóa học Civil 3D – BIM hạ tầng kỹ thuật, cầu đường

Giới thiệu khóa học

Khóa học Civil 3D 15 buổi của Viện Tin học Xây dựng dành cho kỹ sư hạ tầng kỹ thuật và cầu đường muốn học Civil 3D từ số liệu khảo sát đến hồ sơ thiết kế đường và BIM hạ tầng. Lớp học online qua Zoom, giảng viên chữa bài trực tiếp trong từng buổi.

Autodesk Civil 3D là công cụ chủ lực của kỹ sư hạ tầng và cầu đường: từ số liệu khảo sát, phần mềm dựng bề mặt địa hình, thiết kế tuyến, trắc dọc, mạng thoát nước và san nền, đồng thời khối lượng luôn tự cập nhật theo mỗi lần chỉnh sửa thiết kế. Khi quy định áp dụng BIM cho công trình hạ tầng ngày càng chặt, kỹ năng này trở thành lợi thế rõ rệt trên thị trường tuyển dụng.

Khóa học trực tuyến của trung tâm RDSIC thuộc Viện Tin học Xây dựng — Trường Đại học Xây dựng Hà Nội chia làm hai chặng: mười buổi đầu làm chủ Civil 3D từ khảo sát đến hồ sơ bản vẽ, năm buổi sau trang bị tư duy quản lý dữ liệu và phối hợp BIM với BEP, môi trường dữ liệu chung CDE và Navisworks. Kết thúc, học viên vừa dựng được mô hình vừa sẵn sàng cho vai trò điều phối BIM hạ tầng.

Học Civil 3D bắt đầu từ đâu? Lộ trình 15 buổi

Khóa học đi đúng thứ tự một hồ sơ tuyến đường được làm ngoài thực tế. Có số liệu khảo sát mới dựng được bề mặt địa hình. Có bề mặt mới thiết kế được tuyến và trắc dọc. Có tuyến mới dựng được hành lang và tính khối lượng. Học Civil 3D theo thứ tự này thì buổi sau dùng lại chính sản phẩm của buổi trước.

Mười buổi đầu là phần làm chủ phần mềm. Năm buổi sau dành cho người sẽ điều phối mô hình hạ tầng trong dự án BIM. Muốn hiểu Civil 3D làm việc theo mô hình động ra sao trước khi đăng ký, đọc bài Civil 3D là gì.

Cần biết gì trước khi học Civil 3D?

Khóa học không dạy lại từ đầu những thứ dưới đây, nên học viên nên có sẵn:

• AutoCAD cơ bản: vẽ, sửa, quản lý layer, in bản vẽ. Civil 3D chạy trên nền AutoCAD. Người chưa quen AutoCAD sẽ mất sức vào thao tác thay vì vào nội dung. Chưa có nền này thì học trước khóa AutoCAD từ cơ bản đến nâng cao.
• Kiến thức thiết kế đường ở mức sinh viên năm ba ngành cầu đường, hạ tầng: biết trắc dọc, trắc ngang, đường cong nằm, đường cong đứng là gì. Khóa học tập trung vào cách dựng chúng trong Civil 3D.
• Máy tính cài được Civil 3D. Không cần mua bản quyền: Viện cấp bản quyền giáo dục có thời hạn cho mọi học viên, chỉ dùng để học; cách cài và cấu hình tối thiểu có trong bài cài Civil 3D bản quyền miễn phí cho sinh viên.
• Không cần biết Revit. Revit chỉ xuất hiện ở buổi 14, khi chuyển bề mặt và hành lang tuyến sang cho bộ môn khác.

Bạn sẽ học được gì

• Xử lý dữ liệu điểm khảo sát, thiết lập hệ tọa độ VN-2000 và quản lý dự án lớn bằng Data Shortcuts.
• Xây dựng, tinh chỉnh và phân tích bề mặt địa hình; thiết kế tim tuyến, trắc dọc theo tiêu chuẩn đường bộ.
• Dựng mô hình hành lang tuyến, xử lý taluy, nút giao và tính khối lượng đào đắp, kết cấu áo đường.
• Thiết kế mạng lưới thoát nước, kiểm tra giao cắt và xuất bảng khối lượng BOQ.
• San nền bằng Feature Lines và Grading, cân bằng đào đắp để tối ưu chi phí.
• Lập kế hoạch BEP, vận hành CDE trên Autodesk Forma và chạy Clash Detection bằng Navisworks.

Khóa học dành cho ai

• Kỹ sư cầu đường, hạ tầng kỹ thuật, thủy lợi muốn tự động hóa quy trình thiết kế.
• Kỹ sư đang triển khai thủ công trên CAD 2D cần chuyển sang mô hình hóa.
• BIM Coordinator, BIM Manager phụ trách mảng hạ tầng tại các dự án lớn.
• Sinh viên ngành công trình giao thông, hạ tầng đô thị chuẩn bị hành trang đi làm.

Đề cương chi tiết

1. Thiết lập dự án và dữ liệu khảo sát

• Tối ưu không gian làm việc với Toolspace: Prospector, Settings, Survey, Toolbox
• Cài hệ tọa độ VN-2000 và quy chuẩn đơn vị thiết kế trong nước
• Nhập, xuất điểm khảo sát và phân nhóm Point phục vụ thiết kế
• Data Shortcuts: dùng chung bề mặt, tim tuyến và mạng ống giữa nhiều file mà không làm nặng mô hình

2. Bề mặt địa hình và phân tích

• Dựng Surface từ điểm, đường đồng mức, dữ liệu text
• Tinh chỉnh độ chính xác bằng Breakline và Boundary
• Phân tích độ dốc, hướng dốc, cao độ và đánh giá sơ bộ địa hình

3. Tim tuyến và trắc dọc

• Tạo Alignment, hiệu chỉnh đường cong nằm và đường chuyển tiếp theo tiêu chuẩn
• Thiết kế đường đỏ và hiệu chỉnh đường cong đứng trên Profile
• Trình bày trắc dọc: Profile View, nhãn và các dải thông số Bands

4. Mặt cắt ngang và mô hình hành lang

• Ghép Assembly khuôn đường, lề, vỉa hè, rãnh thoát nước từ thư viện Subassembly
• Dựng Corridor cho tuyến và gán Target về bề mặt, bề rộng

5. Nút giao, taluy và khối lượng đường

• Hiệu chỉnh Corridor tại nút giao, mở rộng đường cong và góc cua
• Giải quyết các điều kiện taluy đào đắp phức tạp bằng Daylight
• Tạo Sample Lines và tính khối lượng đào đắp, áo đường qua Volume Dashboard

6. Mạng lưới thoát nước cơ bản

• Khai báo bộ Parts List gồm cống tự chảy cùng các hố ga
• Bố trí mạng lưới trên mặt bằng, tự động bám mặt đất tự nhiên

7. Thoát nước nâng cao và khối lượng BOQ

• Điều chỉnh độ dốc cống theo yêu cầu thủy lực trên trắc dọc
• Ghi chú tự động thông số ống, hố ga; kiểm tra giao cắt Interference Check
• Thống kê chiều dài ống, số hố ga và khối lượng đào đắp rãnh

8. San nền với Feature Lines

• Tạo đường đặc trưng và kiểm soát cao độ của chúng một cách linh hoạt
• Bộ lệnh sửa nhanh cao độ Feature Line với độ chính xác cao

9. Grading và cân bằng đào đắp

• Dùng Grading Objects tạo khu san lấp, xử lý giật cấp và mái dốc
• Nâng hạ bề mặt thiết kế để cân bằng Cut and Fill, tiết kiệm chi phí thi công

10. Trình bày hồ sơ bản vẽ

• Dàn trang với Plan Production, xuất đồng loạt bình đồ, trắc dọc, trắc ngang

11. Tư duy BIM hạ tầng và kế hoạch BEP

• Vai trò, lợi ích, thách thức của BIM hạ tầng và các văn bản pháp lý tại Việt Nam
• Nội dung cốt lõi của BIM Execution Plan cho mảng đường bộ, hạ tầng kỹ thuật
• Chuẩn hóa quy ước: đặt tên file, cây thư mục, phân lớp và màu sắc theo chuẩn BIM

12. Môi trường dữ liệu chung CDE

• Nguyên tắc lưu trữ, quản lý dữ liệu đám mây trong CDE
• Thiết lập thư mục, phân quyền theo vai trò trên Autodesk Forma
• Luồng phê duyệt Reviews, quản lý RFI, Issue và xem mô hình bằng Autodesk Viewer

13. Tổ chức mô hình đa bộ môn và LOD

• Chiến lược tách mô hình tổng thể thành các bộ môn: đường, cầu, cơ điện, cảnh quan
• Kiểm soát điểm chuẩn tọa độ, đồng bộ VN-2000 cho mọi phần mềm tham gia
• Đánh giá yêu cầu mức độ chi tiết LOD cho đường, thoát nước, cảnh quan

14. Phối hợp Civil 3D với Revit

• Chuyển bề mặt địa hình và hành lang tuyến sang Revit đúng tọa độ
• Đưa mạng Pipe Network qua Revit nhằm chi tiết hóa cốt thép hố ga, cống hộp, cầu vượt ở mức LOD cao

15. Kiểm soát chất lượng và xử lý xung đột

• Gom file Civil 3D, Revit vào Navisworks hoặc Model Coordination trên Autodesk Forma
• Xây dựng ma trận Clash Matrix và mức ưu tiên xử lý
• Chạy Clash Detection, gom nhóm lỗi, giao việc cho các bộ môn
• Xuất báo cáo phối hợp định kỳ, đánh giá chất lượng mô hình cuối

Hình thức học

Lớp học online qua Zoom gồm 15 buổi vào buổi tối, giảng viên hướng dẫn và chữa bài trực tiếp trong từng buổi, học viên được hỗ trợ giải đáp sau giờ học qua nhóm lớp. Bài tập chạy xuyên suốt trên số liệu khảo sát và hồ sơ tuyến đường của một dự án thật.

Hình ảnh và video lớp học

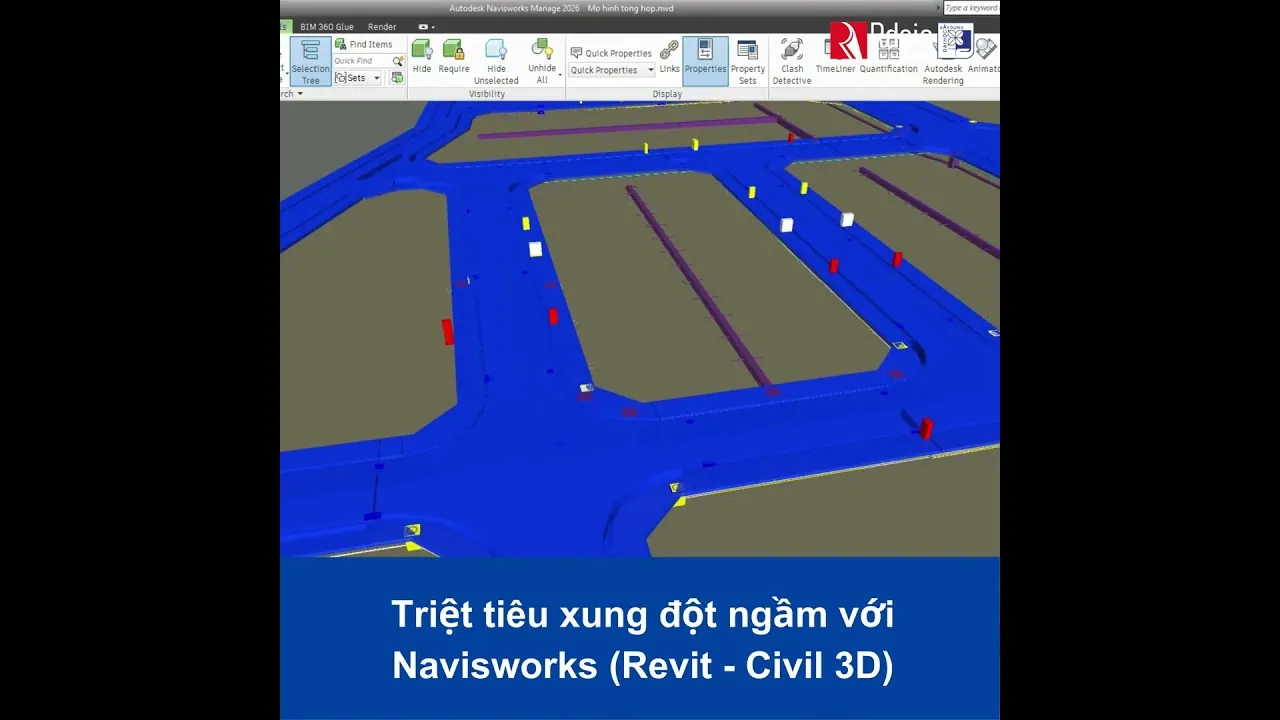

Phát video

Phát video

Chứng nhận hoàn thành

Học viên hoàn thành khóa học nhận chứng nhận của Viện Tin học Xây dựng — Trường Đại học Xây dựng Hà Nội. Liên hệ 0989 427 809 hoặc 0914 388 841 để được tư vấn lịch khai giảng gần nhất.
