Một công ty tư vấn giao thông mua Revit và cử kỹ sư đi học. Ba tháng sau, họ kết luận rằng BIM không hợp với đường.
Kết luận đó sai. Nhưng cũng dễ hiểu, vì họ lấy công cụ của nhà đem đi làm đường.
BIM hạ tầng cùng nguyên lý với BIM nhà dân dụng. Vẫn là một mô hình thông tin dùng chung. Chỉ có điều đối tượng, công cụ và cách tổ chức khác nhau đủ nhiều để cần bàn riêng.
Bài này nói ba khác biệt gốc của hạ tầng, giải thích vì sao Revit không đủ, mô tả Civil 3D làm gì, rồi điểm qua khung pháp lý hiện hành.
Ba khác biệt gốc
Nhà dân dụng là một khối đứng trên lưới cột. Nó chia theo tầng và nằm trên mặt bằng gần phẳng.
Hạ tầng thì khác. Đường, đường sắt, cầu, hệ thống thoát nước, san nền khu đô thị đều khác ở ba điểm.
Định vị theo lý trình, không theo tầng. Một con đường được định nghĩa bằng ba thứ: tim tuyến, trắc dọc và mặt cắt ngang điển hình. Chúng chạy dọc theo tuyến hàng chục ki-lô-mét. Không có tầng, không có lưới cột. Mọi thứ định vị bằng lý trình. Và mô hình phải sinh ra từ ba thành phần đó. Nâng trắc dọc lên ba mươi phân là taluy, rãnh và khối lượng đổi theo hết.
Địa hình là đối tượng chính. Với nhà, mặt đất chỉ là một cao độ. Với hạ tầng, bề mặt địa hình từ khảo sát mới là thứ mô hình bám vào. Đường cắt qua đồi, đắp qua ruộng, thoát nước theo độ dốc tự nhiên. Không có bề mặt địa hình thì không có mô hình hạ tầng.
Chi phí nằm ở đào đắp. Ở nhà, bê tông và cốt thép chiếm phần lớn giá thành. Ở đường thì khác. Đào, đắp, vận chuyển đất và xử lý nền mới là phần lớn. Những khoản này rất nhạy với thay đổi trắc dọc. Nên BIM hạ tầng xoay quanh việc tính khối lượng đào đắp theo từng đoạn, cân bằng đào đắp, và cập nhật ngay khi phương án đổi.
Còn một điểm nữa. Hạ tầng thường trải qua nhiều địa phương và nhiều đơn vị. Dữ liệu gắn với tọa độ địa lý thật. Vì vậy BIM hạ tầng đi rất gần với GIS, tới mức Viện phải mở riêng khóa GIS tích hợp BIM cho người làm quy hoạch và hạ tầng.
Vì sao Revit không đủ
Revit được thiết kế quanh khái niệm tầng, lưới trục và các Family đặt vào vị trí. Bài Revit là gì nói kỹ về điều đó.
Đem Revit vào hạ tầng thì gặp ba giới hạn.
- Không có đối tượng tuyến. Revit không có tim tuyến, trắc dọc hay mặt cắt ngang điển hình. Nó cũng không có cơ chế sinh mô hình dọc tuyến. Dựng một ki-lô-mét đường bằng Revit là dựng thủ công từng đoạn. Đổi trắc dọc thì phải dựng lại.
- Xử lý địa hình yếu. Revit có công cụ địa hình cơ bản. Đủ cho khuôn viên quanh nhà. Không đủ cho bề mặt hàng triệu điểm, phân tích độ dốc, lưu vực hay tính khối lượng đào đắp.
- Tọa độ và phạm vi. Mô hình Revit chạy tốt trong phạm vi vài ki-lô-mét quanh gốc tọa độ. Hạ tầng dài hàng chục ki-lô-mét, dùng tọa độ quốc gia, nên dễ sai số hình học và nặng máy.
Nói vậy không có nghĩa Revit vô dụng ở dự án hạ tầng. Nó vẫn có chỗ đứng rõ ràng.
Đó là các công trình điểm nằm trên tuyến: nhà ga, trạm thu phí, trạm bơm, cầu vượt dạng khung, hầm kỹ thuật. Và các cấu kiện lặp như dầm cầu đúc sẵn.

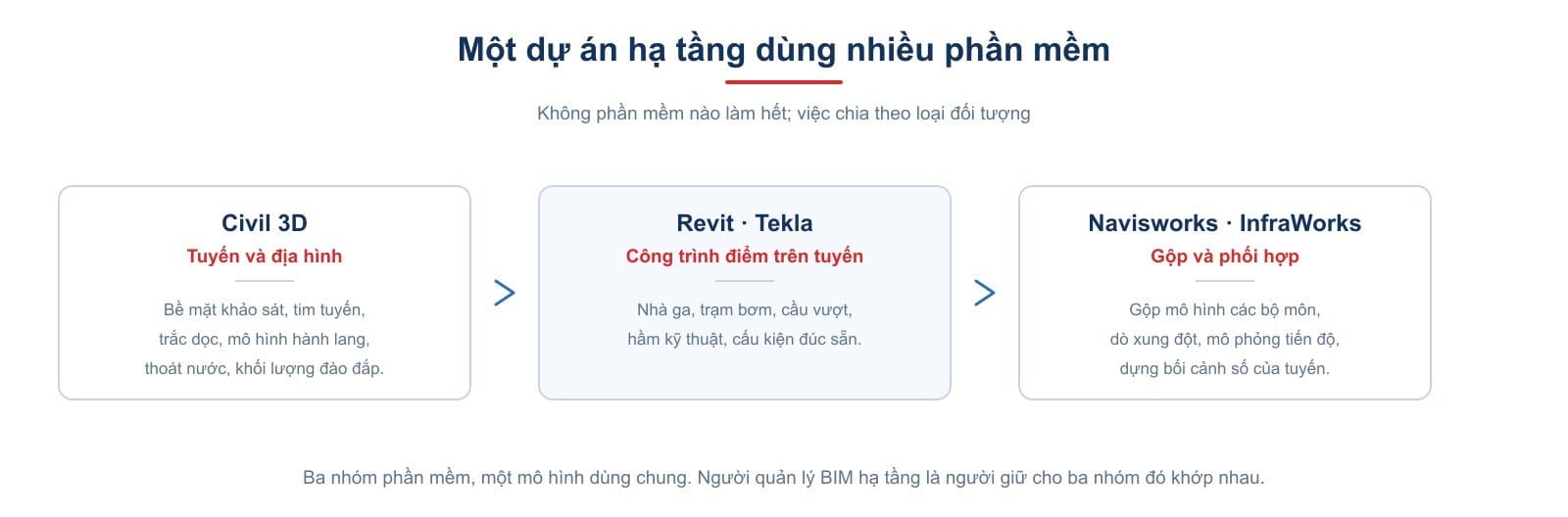

Thông lệ là chia việc theo loại đối tượng. Civil 3D lo tuyến và địa hình. Revit hoặc Tekla lo công trình điểm. Sau đó gộp trong Navisworks hoặc InfraWorks để phối hợp. Bài Navisworks dùng để làm gì nói về khâu gộp này.
Civil 3D làm gì
Câu trả lời ngắn gọn: Autodesk Civil 3D là AutoCAD cộng thêm một bộ đối tượng thông minh cho hạ tầng. Bài Civil 3D là gì? đi sâu vào cơ chế liên kết động giữa các đối tượng đó.
Bộ đối tượng đó gồm bề mặt, tim tuyến, trắc dọc, mặt cắt ngang, mô hình hành lang, mạng lưới thoát nước và san nền. Chúng liên kết với nhau. Đổi tim tuyến thì trắc dọc, hành lang và khối lượng đổi theo. Đó chính là phần "BIM" của phần mềm này.
Dưới đây là những việc Civil 3D làm trong một dự án đường. Đây cũng là trình tự của khóa Civil 3D 15 buổi tại Viện.
- Thiết lập dự án và dữ liệu khảo sát. Hệ tọa độ, nhập điểm đo, đám mây điểm.
- Bề mặt địa hình. Tạo bề mặt tự nhiên, đường đồng mức, phân tích độ dốc và lưu vực.
- Tim tuyến và trắc dọc. Bình đồ tuyến với đường cong và siêu cao. Trắc dọc tự nhiên và trắc dọc thiết kế.
- Mặt cắt ngang và mô hình hành lang. Mặt cắt điển hình gồm làn, lề, rãnh, taluy. Cho nó chạy dọc tuyến là thành mô hình ba chiều của con đường.
- Nút giao, taluy và khối lượng. Xử lý giao cắt, taluy bám địa hình, tính khối lượng đào đắp theo từng cọc.
- Mạng lưới thoát nước. Cống, hố ga, rãnh với cao độ và độ dốc. Kiểm tra va chạm với kết cấu, xuất khối lượng cho bảng BOQ.
- San nền và cân bằng đào đắp. Feature Lines và grading cho khu đô thị, khu công nghiệp. Tối ưu cao độ san nền để giảm vận chuyển đất.
- Xuất bản vẽ và dữ liệu. Bình đồ, trắc dọc, trắc ngang tự động theo lý trình. Bảng khối lượng. Xuất IFC hoặc chuyển sang InfraWorks và Navisworks.
Người hợp với khóa này là kỹ sư đường và kỹ sư hạ tầng kỹ thuật đã làm 2D. Họ hiểu sẵn trắc dọc và trắc ngang. Phần phải học là tư duy mới: một mô hình sinh ra mọi bản vẽ, thay vì vẽ từng trắc ngang bằng tay.
Luật nói gì về công trình theo tuyến
Đây là chỗ nhiều người làm hạ tầng hiểu nhầm, nên cần nói rõ.
Từ ngày 01/7/2026, văn bản trung tâm về BIM là Nghị định 217/2026/NĐ-CP. Điểm a khoản 1 Điều 8 bắt buộc áp dụng BIM với công trình xây dựng mới từ cấp II trở lên. Áp dụng ngay từ giai đoạn lập Báo cáo nghiên cứu khả thi. Quy định này không phân biệt nguồn vốn.
Nhưng nghị định có ngoại lệ. Người quyết định đầu tư được quyền không áp dụng BIM với ba nhóm dự án: dự án công trình theo tuyến, dự án ở khu vực có tính chất đặc thù, và dự án yêu cầu bảo đảm bí mật nhà nước.
Đường bộ và đường sắt chính là công trình theo tuyến. Nên phần lớn dự án giao thông dạng tuyến rơi vào nhóm ngoại lệ này.
Có hai điều cần nhớ về ngoại lệ đó.
Thứ nhất, đây là quyền, không phải miễn trừ mặc định. Người quyết định đầu tư có thể chọn không áp dụng, nhưng cũng có thể chọn áp dụng. Nhiều chủ đầu tư vẫn yêu cầu mô hình vì nó có lợi cho họ.
Thứ hai, ngoại lệ chỉ nói về nghĩa vụ pháp lý. Nó không nói rằng BIM vô ích với hạ tầng. Lợi ích thực tế vẫn nguyên: tính khối lượng đào đắp nhanh và chính xác hơn, phát hiện xung đột giữa tuyến và hệ thống ngầm, so sánh phương án trước khi quyết định.
Bài Khung pháp lý BIM tại Việt Nam mô tả đầy đủ các nghĩa vụ của Điều 8, gồm cả yêu cầu nộp dữ liệu BIM khi thẩm định.
Hạ tầng Việt Nam đang làm BIM thế nào
Trong thực tế, BIM cho hạ tầng ở Việt Nam đi theo ba hướng.
Đường và cao tốc. Mô hình tuyến và địa hình dựng bằng Civil 3D hoặc phần mềm tương đương. Dùng để tính khối lượng, so sánh phương án, phối hợp với hệ thống kỹ thuật dọc tuyến. Ngày càng nhiều dự án dùng mô hình để điều khiển máy thi công.
Cầu. Dầm, trụ, mố dựng bằng Revit, Tekla hoặc phần mềm cầu chuyên dụng, rồi ghép với tuyến từ Civil 3D. Mạnh nhất ở chỗ phối hợp cốt thép phức tạp, thi công theo giai đoạn và quản lý cấu kiện đúc sẵn. Phần tính toán vẫn nằm ở phần mềm chuyên ngành như Midas Civil.
Hạ tầng kỹ thuật khu đô thị và khu công nghiệp. San nền, đường nội bộ, thoát nước, cấp nước, cấp điện. Đây là nơi Civil 3D phát huy rõ nhất. Cũng là nơi nhiều chủ đầu tư tư nhân đã yêu cầu mô hình để quản lý đấu nối.
Điểm nghẽn chung không nằm ở phần mềm mà ở con người. Kỹ sư giao thông và hạ tầng biết BIM ít hơn hẳn kỹ sư dân dụng. Lý do đơn giản: đào tạo BIM ở Việt Nam xuất phát từ nhà.
Đó là lý do Viện mở riêng khóa BIM Manager hạ tầng kỹ thuật 8 buổi. Khóa dành cho người quản lý dự án hạ tầng, không phải cho người dựng mô hình. Nội dung gồm nền tảng BIM cho hạ tầng, quản lý dữ liệu và kiểm soát mô hình, tổ chức mô hình chạy dài theo tuyến, phối hợp và xử lý xung đột.
Câu hỏi thường gặp
Kỹ sư đường có cần học Revit không?
Không cần để làm tuyến. Chỉ cần ở mức đọc được mô hình, phòng khi dự án có công trình điểm dựng bằng Revit. Civil 3D nên là phần mềm học trước.
Công trình theo tuyến được miễn BIM hoàn toàn phải không?
Không hẳn. Người quyết định đầu tư được quyền không áp dụng, nhưng đó là quyền chứ không phải miễn trừ tự động. Nhiều chủ đầu tư vẫn yêu cầu mô hình vì lợi ích thực tế.
Civil 3D có thay được AutoCAD không?
Civil 3D chứa toàn bộ AutoCAD bên trong. Người quen AutoCAD sẽ thấy giao diện quen thuộc ngay. Phần thêm vào là bộ đối tượng hạ tầng.
Học BIM hạ tầng có cần biết GIS không?
Không bắt buộc, nhưng rất có lợi. Dự án hạ tầng gắn với tọa độ địa lý thật và trải qua nhiều địa phương. Biết GIS giúp xử lý phần bối cảnh và dữ liệu quy hoạch.
Người quản lý dự án hạ tầng có phải học dựng mô hình không?
Không. Việc của họ là đặt yêu cầu, kiểm soát chất lượng mô hình và tổ chức phối hợp. Đó là lý do khóa BIM Manager hạ tầng tách riêng khỏi khóa Civil 3D.
BIM hạ tầng khác BIM nhà nhiều đến mức phải học lại từ đầu?
Không. Nguyên lý giống nhau: một mô hình dùng chung, thông tin gắn vào đối tượng, phối hợp giữa các bộ môn. Phải học lại là bộ công cụ và cách tổ chức mô hình theo tuyến.
