Một cái phễu, một đoạn ống thu nhỏ dần, một mố trụ dưới to trên nhỏ. Điểm chung: hai đầu có hai mặt cắt khác nhau, và phần giữa phải chuyển dần từ hình này sang hình kia.
Lệnh loft trong CAD sinh ra đúng phần giữa ấy. Bài này chép nguyên văn dãy câu máy hỏi, đối chiếu thể tích khối sinh ra với công thức khối cụt nón, và nói rõ câu báo lỗi mà ai cũng gặp ở lần dùng đầu tiên. Muốn học trọn bộ dựng hình ba chiều thì xem khóa AutoCAD Xây Dựng.
Cách gọi lệnh loft trong CAD
Đọc thẳng từ tệp giao diện acad.cuix của bản 2027.
| Đường vào | Dùng gì |
|---|---|
| Lệnh đầy đủ | LOFT |
| Lệnh tắt | không có |
| Ribbon | không có |
| Menu cổ điển | Draw → Modeling → Loft |
| Thanh công cụ | Modeling → Loft |
Hai ô trống giải thích vì sao nhiều người dùng AutoCAD lâu năm mà chưa từng gõ lệnh này. Nó không có tên tắt, và ribbon của không gian làm việc mặc định không có nút cho nó. Muốn có nút thì phải bật thanh công cụ Modeling hoặc quay về menu cổ điển — cách gọi lại menu cổ điển có trong bài giao diện AutoCAD.
Ba lệnh cùng họ, đọc từ cùng một tệp:
| Lệnh | Lệnh tắt | Menu |
|---|---|---|
EXTRUDE | EXT | Draw → Modeling → Extrude |
REVOLVE | REV | Draw → Modeling → Revolve |
SWEEP | không có | Draw → Modeling → Sweep |
Từng bước trên dòng lệnh
Chép nguyên văn từ AutoCAD 2027.
Command: LOFT
Current wire frame density: ISOLINES=8, Closed profiles creation mode = Solid
Select cross sections in lofting order or [POint/Join multiple edges/MOde]: 1 found
Select cross sections in lofting order or [POint/Join multiple edges/MOde]: 1 found, 2 total
Select cross sections in lofting order or [POint/Join multiple edges/MOde]:
Enter an option [Guides/Path/Cross sections only/Settings] <Cross sections only>:| Bước | Máy hỏi nguyên văn | Bạn làm |
|---|---|---|
| 1 | Select cross sections in lofting order or [POint/Join multiple edges/MOde]: | Chọn mặt cắt thứ nhất |
| 2 | dòng nhắc lặp lại | Chọn mặt cắt thứ hai, rồi Enter |
| 3 | Enter an option [Guides/Path/Cross sections only/Settings] <Cross sections only>: | Enter để lấy mặc định |
Hai chữ đáng chú ý nhất nằm ngay bước 1: in lofting order. Máy nối các mặt cắt theo đúng thứ tự bạn chọn, không theo thứ tự chúng nằm trong không gian. Chọn nhầm thứ tự thì khối sinh ra tự xoắn lại một cách khó hiểu — đây là nguyên nhân phổ biến nhất của những khối "trông như bị vặn".
Câu báo lỗi ai cũng gặp một lần
Chọn một mặt cắt rồi Enter, máy trả lại đúng một câu:
At least two profiles must be selected.Câu này nói rất rõ: lệnh cần ít nhất hai mặt cắt. Nếu bạn chỉ có một hình và muốn nó thu về một điểm — chẳng hạn dựng hình nón — thì dùng lựa chọn POint ở bước 1, khai điểm đỉnh làm "mặt cắt" thứ hai. Tài liệu Autodesk mô tả lựa chọn này là "Specifies first or last point of the lofting operation. If you start with the Point option, you must next select a closed curve."
Thể tích khối nối khớp đúng công thức
Đây là cách chắc chắn nhất để biết khối sinh ra có đúng hay không.

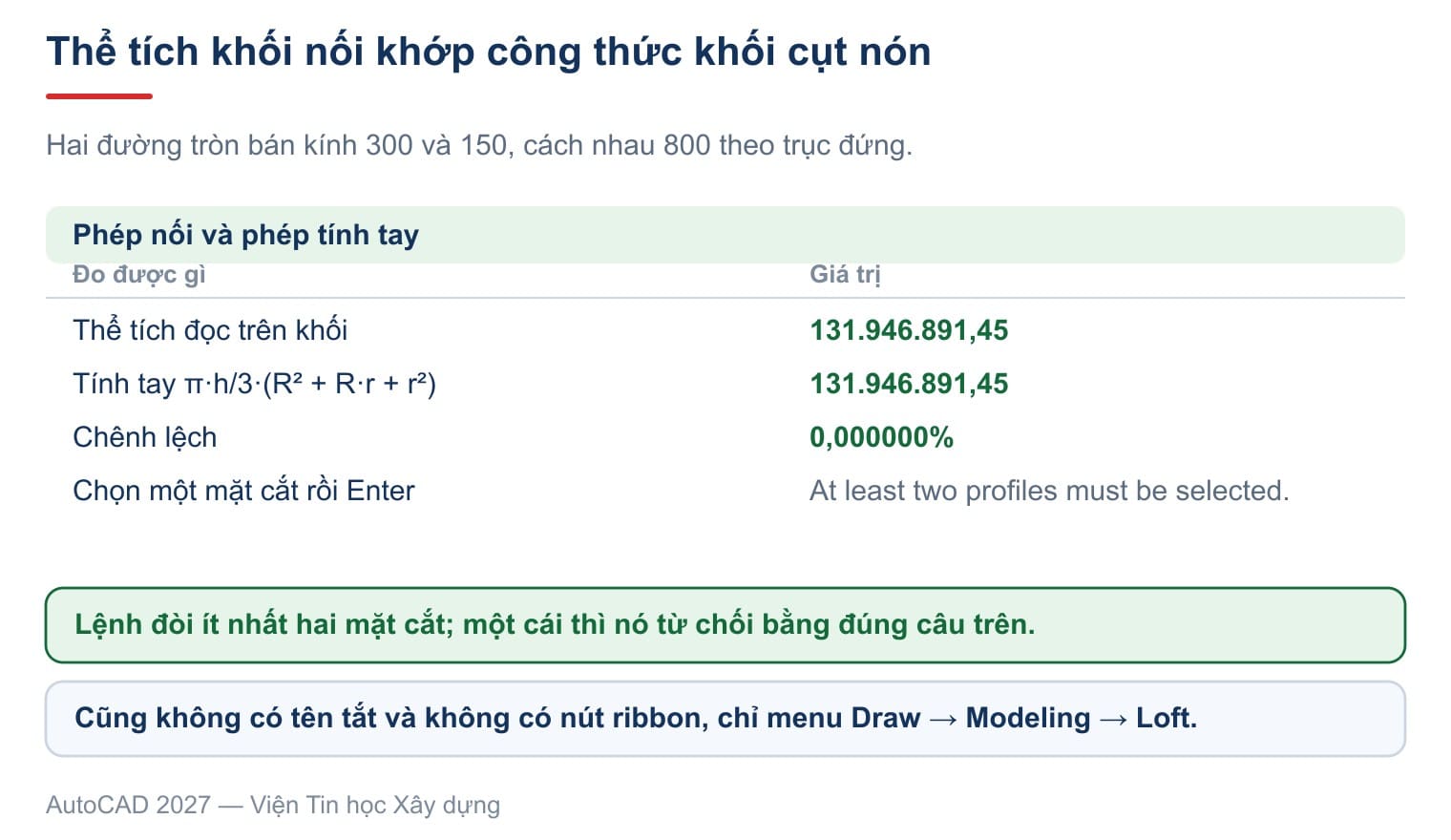

Lấy hai đường tròn bán kính 300 và 150, đặt cách nhau 800 theo phương đứng. Nối hai hình ấy lại thì về mặt hình học phải ra một khối cụt nón, mà khối cụt nón có công thức thể tích sẵn:
| Giá trị | |
|---|---|
| Thể tích đọc trên khối | 131.946.891,45 |
| Tính tay π·h/3·(R² + R·r + r²) | 131.946.891,45 |
| Chênh lệch | 0,000000% |
Không lệch tới một phần triệu. Nghĩa là máy không "vẽ cho giống" mà dựng đúng mặt chuyển tiếp thẳng giữa hai đường tròn, và thứ sinh ra là khối đặc trong CAD chứ không phải cái vỏ rỗng. Vỏ rỗng sẽ cho một con số hoàn toàn khác.
Cách kiểm này dùng được cho mọi mô hình nhận từ nơi khác: chọn khối, mở bảng Properties, đọc ô thể tích rồi so với con số tự tính. Bảng Properties có trong bài bảng Properties trong CAD.
Nối hai mặt cắt trong CAD theo đúng thứ tự
Phần này quyết định khối ra đẹp hay xấu, và hầu như không tài liệu tiếng Việt nào nói tới.
Ngoài thứ tự chọn, còn một thứ nữa chi phối hình dạng: điểm bắt đầu của mỗi mặt cắt. Hai đường tròn thì không sao vì đường tròn đối xứng. Nhưng hai hình chữ nhật, hai đa tuyến hay hai hình bất kỳ thì máy phải ghép đỉnh của hình này với đỉnh của hình kia. Ghép lệch một đỉnh là khối xoắn ngay.
Khi gặp cảnh ấy, lựa chọn Guides là thứ cần tới. Autodesk mô tả nó là "Specifies guide curves that control the shape of the lofted solid or surface." Cách làm: vẽ thêm vài đường nối trực tiếp từ một đỉnh của mặt cắt dưới lên đúng đỉnh tương ứng của mặt cắt trên, rồi khai chúng làm đường dẫn hướng. Máy sẽ bám theo đó mà ghép, hết xoắn.
Muốn các mặt cắt là đa tuyến kín thì nối các nét rời lại trước — cách nối có trong bài đa tuyến trong CAD.
Bốn lựa chọn ở bước cuối
Bước 3 đưa ra bốn lựa chọn. Mô tả dưới đây trích từ trang LOFT của Autodesk.
| Lựa chọn | Autodesk ghi | Dùng khi nào |
|---|---|---|
Guides | "Specifies guide curves that control the shape of the lofted solid or surface." | Mặt cắt không đối xứng, khối hay bị xoắn |
Path | "Specifies a single path for the lofted solid or surface." | Muốn khối bám theo một đường cong định sẵn |
Cross sections only | "Creates lofted objects without using guides or paths." | Mặc định, đủ cho phần lớn việc |
Settings | "Displays the Loft Settings dialog box." | Chỉnh kiểu chuyển tiếp giữa các mặt cắt |
Lựa chọn Path có một điều kiện dễ quên: đường dẫn phải cắt qua mặt phẳng của tất cả các mặt cắt. Vẽ một đường cong lơ lửng cạnh chồng mặt cắt thì máy không nhận.
Hộp thoại sau Settings là nơi đổi kiểu chuyển tiếp: bề mặt thẳng căng giữa các mặt cắt, hay cong mềm. Với phễu, ống côn, mố trụ thì để thẳng; với vỏ tàu, mái vỏ mỏng thì để cong.
Loft, sweep hay extrude — chọn cái nào
Bốn lệnh cùng họ, chọn nhầm là mất công.
| Lệnh | Cần gì | Ra cái gì |
|---|---|---|
EXTRUDE | một mặt cắt và một chiều cao | Khối thẳng, tiết diện không đổi |
REVOLVE | một mặt cắt và một trục | Khối tròn xoay |
SWEEP | một mặt cắt và một đường dẫn | Khối chạy theo đường dẫn, tiết diện không đổi |
LOFT | nhiều mặt cắt khác nhau | Khối chuyển dần từ mặt cắt này sang mặt cắt kia |
Một câu để nhớ: tiết diện không đổi thì ba lệnh kia làm nhanh hơn, tiết diện đổi dần mới cần tới lệnh này. Quét dọc đường dẫn có trong bài lệnh sweep trong CAD, còn tròn xoay có trong bài lệnh revolve trong CAD.
Lý do chọn kỹ không phải cho gọn. Mỗi lệnh ghi vào bản vẽ một loại đối tượng khác nhau, và loại ấy quyết định sau này sửa dễ hay khó. Một đoạn ống thẳng dựng bằng EXTRUDE chỉ cần sửa ô chiều cao trong bảng Properties là xong; cũng đoạn ống ấy mà nối bằng loft thì phải dựng lại từ đầu.
Loft trong CAD 3D: mấy điều hay nghe nhưng không đúng
| Người ta hay nói | Bản 2027 thực tế thế nào |
|---|---|
| Lệnh có nút trên ribbon | Không nút, không lệnh tắt; chỉ menu và thanh công cụ Modeling |
| Một mặt cắt cũng nối được | Máy trả lại At least two profiles must be selected. |
| Máy tự sắp thứ tự mặt cắt | Dòng nhắc ghi rõ in lofting order — theo thứ tự bạn chọn |
| Mặt cắt hở hay kín đều ra khối đặc | Dòng đầu in Closed profiles creation mode = Solid; mặt cắt hở ra mặt cong |
Câu hỏi thường gặp
Lệnh loft trong AutoCAD có lệnh tắt không?
Không. Phải gõ đủ chữ LOFT, hoặc vào Draw → Modeling → Loft.
Vì sao máy báo "At least two profiles must be selected"?
Vì bạn mới chọn một mặt cắt. Lệnh cần ít nhất hai. Nếu chỉ có một hình và muốn thu về một điểm thì dùng lựa chọn POint.
Nối xong khối bị xoắn thì sửa thế nào?
Do thứ tự chọn mặt cắt hoặc do điểm bắt đầu của hai mặt cắt lệch nhau. Vẽ thêm đường nối các đỉnh tương ứng rồi khai chúng ở lựa chọn Guides.
Dựng khối cụt nón thì dùng lệnh nào?
Dùng lệnh này với hai đường tròn khác bán kính. Thể tích ra đúng bằng công thức π·h/3·(R² + R·r + r²).
Nối được bao nhiêu mặt cắt một lúc?
Không giới hạn số lượng, miễn từ hai trở lên. Chọn lần lượt theo đúng thứ tự từ đầu này sang đầu kia rồi Enter.
Mặt cắt dùng được những loại hình nào?
Theo tài liệu Autodesk: đa tuyến 2D, hình 2D đặc, spline 3D, cung tròn, đường tròn, elip, cung elip, đường xoắn, đoạn thẳng, miền, mặt phẳng hoặc không phẳng của khối, và điểm — nhưng điểm chỉ được làm mặt cắt đầu hoặc cuối.
