Sinh viên biết chạy ETABS; kỹ sư biết thiết kế nhà cao tầng ETABS theo quy trình. Khác biệt nằm ở chữ quy trình: kỹ sư không bắt đầu bằng việc mở phần mềm, và không kết thúc khi có bảng nội lực.
Bài này mô tả tám bước mà một kỹ sư kết cấu ở công ty thiết kế thực hiện cho một nhà cao tầng bê tông cốt thép thông thường, kèm sản phẩm phải có ở mỗi bước. Người mới thấy được bức tranh đầy đủ; người đang làm có một danh sách để đối chiếu.
Quy trình dùng bộ đôi ETABS cho khung, vách, sàn và tải ngang, rồi SAFE cho sàn và móng. Đây cũng là trình tự của khóa Thiết kế nhà cao tầng ETABS – SAFE – SAP2000 tại Viện. Bài ETABS và SAP2000 khác nhau thế nào? giải thích vì sao đây là cặp phổ biến nhất cho nhà dân dụng ở Việt Nam.
Quy trình bắt đầu từ kiến trúc, không từ phần mềm
Trước bước 1 có một việc nhiều người mới bỏ qua: đọc kiến trúc và quyết định hệ kết cấu.
Hồ sơ kiến trúc cho biết số tầng, chiều cao tầng, lưới cột mong muốn, vị trí lõi thang và các tầng có công năng khác nhau: hầm, thương mại, căn hộ, kỹ thuật, mái. Nó cũng cho thấy những chỗ kiến trúc đòi hỏi nhiều nhất, như nhịp lớn ở sảnh, sàn chuyển, tầng lửng.
Từ đó kỹ sư chọn hệ kết cấu: khung, khung – vách, khung – lõi hay vách – lõi. Vách và lõi được bố trí sao cho tâm cứng gần tâm khối lượng. Rồi chọn sàn dầm, sàn không dầm hay sàn dự ứng lực; chọn chiều dày vách và tiết diện cột sơ bộ theo tải tập trung; chọn phương án móng theo địa chất.
Đây là phần phần mềm không làm thay được, và cũng là phần phân biệt kỹ sư với người bấm nút. Sản phẩm của bước này là một bản sơ đồ kết cấu gồm mặt bằng kết cấu điển hình và mặt cắt, kèm bảng tiết diện sơ bộ, được chủ trì đồng ý trước khi mô hình hóa.

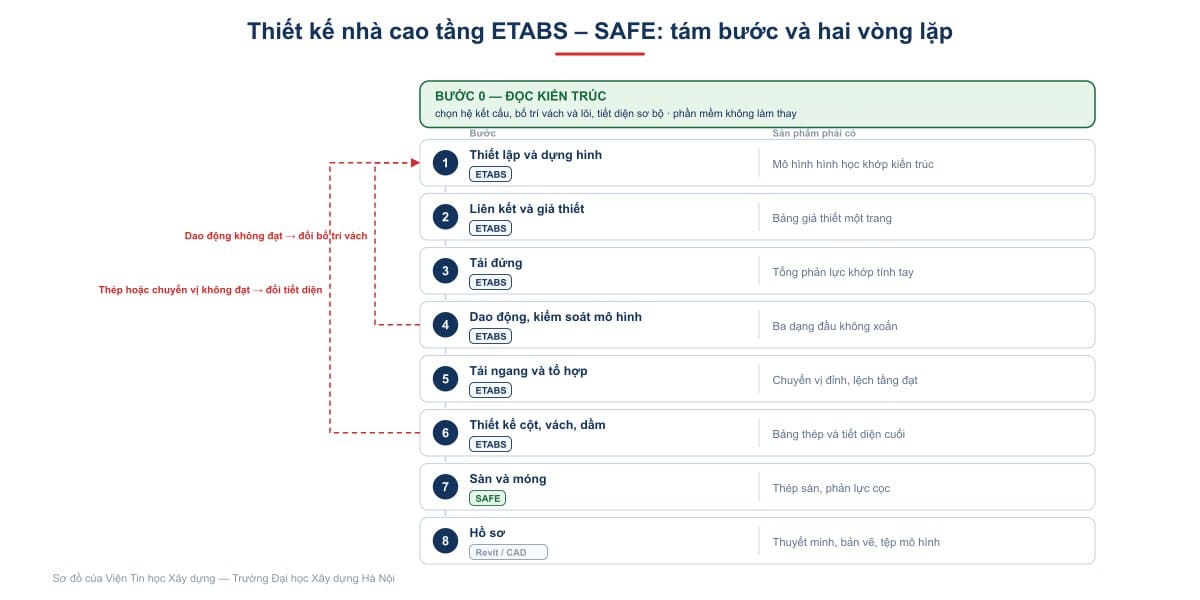

Tám bước kèm sản phẩm mỗi bước
| Bước | Làm gì | Sản phẩm phải có |
|---|---|---|
| 1. Thiết lập và dựng hình | Lưới trục, cao độ, vật liệu, tiết diện; dựng cột, dầm, vách, lõi, sàn theo sơ đồ; làm tầng điển hình rồi sao chép và sửa tầng khác biệt | Mô hình hình học khớp kiến trúc, đã đối chiếu mặt bằng và mặt cắt |
| 2. Liên kết và giả thiết | Chân cột và vách ngàm hoặc lò xo theo móng; sàn cứng theo tầng; vùng cứng nút; hệ số giảm độ cứng do nứt; chia lưới sàn | Bảng giả thiết một trang, tài liệu quan trọng nhất của mô hình |
| 3. Tải đứng | Tĩnh tải hoàn thiện, tải tường, hoạt tải theo công năng từng tầng; khai báo nguồn khối lượng | Bảng tải trọng có nguồn gốc; tổng phản lực đứng khớp với tính tay |
| 4. Dao động và kiểm soát mô hình | Phân tích dao động; xem chu kỳ, dạng dao động, khối lượng tham gia; sửa bố trí vách và tiết diện đến khi hợp lý | Báo cáo dao động: ba dạng đầu không xoắn, chu kỳ hợp lý với chiều cao |
| 5. Tải ngang và tổ hợp | Gió tĩnh, gió động, động đất theo tiêu chuẩn Việt Nam; tổ hợp tải trọng; hiệu ứng P-Delta khi cần | Kiểm tra chuyển vị đỉnh, chuyển vị lệch tầng và hệ số ổn định |
| 6. Thiết kế cấu kiện đứng và dầm | Thiết kế cột, vách, lõi, dầm; kiểm tra tỷ lệ thép và cấu tạo kháng chấn; đổi tiết diện thì quay lại bước 1 | Bảng thép cột, vách, dầm và tiết diện cuối cùng |
| 7. Sàn và móng trên SAFE | Xuất tải từ ETABS; thiết kế sàn theo dải, kiểm tra chọc thủng và võng dài hạn; thiết kế móng bè hoặc đài cọc | Bảng thép sàn; phản lực cọc; thép đài hoặc bè |
| 8. Hồ sơ | Thuyết minh tính toán, bản vẽ kết cấu triển khai trên Revit Structure hoặc CAD, tệp mô hình đã dọn sạch | Bộ hồ sơ thiết kế kết cấu nộp thẩm tra |
Trong thực tế, tám bước này lặp hai đến ba vòng. Kết quả bước 5 hoặc bước 6 thường buộc quay lại bước 1 để đổi tiết diện hoặc bố trí lại vách. Kiến trúc sửa mặt bằng thì cả quy trình chạy lại từ đầu.
Khác biệt của người có kinh nghiệm nằm ở chỗ tổ chức mô hình sao cho mỗi vòng lặp mất một ngày chứ không phải một tuần. Cách làm là đặt tên tầng và tiết diện có hệ thống, tách trường hợp tải rõ ràng, và không sửa thủ công từng phần tử.
Khóa 15 buổi của Viện bám đúng tám bước này trên một công trình thật, nên học viên gặp cả các vòng lặp chứ không chỉ đường thẳng.
Dao động và chuyển vị: nơi hồ sơ hay bị trả về
Bước 4 và bước 5 là nơi thẩm tra hay trả hồ sơ, và cũng là nơi người mới hay làm qua loa. Có ba kiểm tra bắt buộc.
Dao động. Chu kỳ dao động cơ bản phải hợp lý với chiều cao và hệ kết cấu; có các công thức ước lượng để đối chiếu. Ba dạng dao động đầu tiên nên là hai dạng tịnh tiến rồi mới đến xoắn. Tổng khối lượng tham gia của các dạng đã xét phải đủ theo tiêu chuẩn. Nếu dạng đầu là xoắn thì bố trí vách và lõi đang lệch, phải sửa phương án chứ không phải sửa số.
Chuyển vị đỉnh và chuyển vị lệch tầng. Giới hạn lấy theo tiêu chuẩn thiết kế, tỷ lệ với chiều cao, kiểm tra với tổ hợp gió và động đất. Lệch tầng lớn đột ngột ở một vài tầng là dấu hiệu tầng mềm, thường rơi vào tầng thương mại cao hoặc tầng chuyển, và phải xử lý bằng kết cấu.
Ổn định tổng thể và hiệu ứng bậc hai. Với nhà cao, phải kiểm tra hệ số ổn định và xét P-Delta. Bỏ qua bước này thì nội lực cột tầng dưới bị thiếu.
Kết quả ba kiểm tra trên, cùng tổng phản lực đứng so với tính tay, được ghi vào thuyết minh trước phần thiết kế cấu kiện. Thẩm tra đọc phần này trước tiên, và hồ sơ thiếu nó thường bị trả về mà chưa cần xem tới thép.
Từ ETABS sang SAFE: sàn và móng
Bước 7 là nơi hai phần mềm gặp nhau, và là nơi hay sai ở khâu chuyển dữ liệu.
Sàn. Xuất từng tầng sàn hoặc tầng điển hình từ ETABS sang SAFE kèm tải và điều kiện biên. Trong SAFE, chia dải thiết kế theo hai phương, tính thép theo dải, kiểm tra chọc thủng tại cột và vách. Kiểm tra võng dài hạn có xét nứt và từ biến, đặc biệt với sàn không dầm và sàn nhịp lớn.
Hai lỗi hay gặp: quên tải tường trên sàn khi xuất, và dùng độ cứng sàn chưa giảm do nứt nên võng tính ra nhỏ hơn thực tế.
Móng. Xuất phản lực chân cột và vách từ ETABS với đủ tổ hợp, rồi dựng móng bè hoặc đài cọc trong SAFE. Nền được mô hình bằng lò xo theo hệ số nền, cọc bằng lò xo điểm theo độ cứng cọc lấy từ báo cáo địa chất. Kiểm tra phản lực cọc lớn nhất và nhỏ nhất, vì cọc không được nhổ ngoài phạm vi cho phép; với móng bè thì kiểm tra ứng suất nền. Cuối cùng mới thiết kế thép đài, thép bè và kiểm tra chọc thủng cột lên đài.
Thiết kế móng trên SAFE là phần nhiều người tự học ETABS chưa từng làm, vì đồ án thường dừng ở khung. Ở công ty, móng quyết định phần lớn chi phí phần ngầm và là phần thẩm tra xem kỹ nhất.
Hồ sơ bàn giao gồm ba phần
Bước 8 thường bị xem là việc giấy tờ, nhưng đây mới là thứ chủ đầu tư và thẩm tra thực sự nhận được.
- Thuyết minh tính toán. Mô tả hệ kết cấu và sơ đồ tính; bảng giả thiết; vật liệu; tải trọng và tổ hợp có nguồn. Tiếp theo là kết quả dao động, chuyển vị, ổn định; kết quả thiết kế cấu kiện; thiết kế sàn và móng; phụ lục kết quả từ phần mềm, chỉ phần cần thiết.
- Bản vẽ kết cấu. Mặt bằng móng, mặt bằng kết cấu từng tầng, chi tiết cấu kiện và cốt thép, bảng thống kê thép. Ngày càng nhiều công ty triển khai phần này trên Revit Structure từ mô hình phân tích, xem bài Nên học Revit Architecture, Structure hay MEP?.
- Tệp mô hình. Tệp ETABS và SAFE đã dọn sạch, xóa trường hợp tải thử và đặt tên rõ ràng, kèm phiên bản phần mềm để thẩm tra chạy lại được.
Từ ngày 01/7/2026, Nghị định 217/2026/NĐ-CP bắt buộc áp dụng mô hình thông tin công trình với công trình xây dựng mới từ cấp II trở lên, không phân biệt nguồn vốn. Nhà cao tầng gần như luôn thuộc diện này, nên mô hình kết cấu BIM trở thành một thành phần hồ sơ chứ không còn là tùy chọn. Bài Lộ trình áp dụng BIM bắt buộc tại Việt Nam nói kỹ về diện áp dụng.
Một quy tắc mà giảng viên của Viện nhấn mạnh: thuyết minh phải cho phép người khác dựng lại được mô hình từ bảng giả thiết và bảng tải trọng. Thuyết minh chỉ dán kết quả phần mềm mà không nói giả thiết là thuyết minh không kiểm tra được.
Câu hỏi thường gặp
Thiết kế nhà cao tầng bằng ETABS mất bao lâu?
Với nhà 20 đến 30 tầng thông thường và hồ sơ kiến trúc đã ổn định, kỹ sư thành thạo cần khoảng hai đến bốn tuần cho tám bước, chưa kể vòng lặp khi kiến trúc thay đổi. Người mới thường mất gấp đôi và cần chủ trì kiểm tra ở bước 2, 4 và 5.
Có bắt buộc dùng SAP2000 trong quy trình này không?
Không. SAP2000 dùng cho hạng mục ngoài nhà như mái thép, cầu thang đặc biệt, kết cấu phụ, hoặc khi cần phân tích riêng. Bộ đôi ETABS và SAFE đủ cho nhà cao tầng thông thường.
Bước nào hay sai nhất với người mới?
Bước 2 về giả thiết và bước 4 về dao động. Sai ở hai bước này thì mọi kết quả sau đều sai dù phần mềm chạy không báo lỗi. Bài Lộ trình học ETABS cho sinh viên kết cấu liệt kê các lỗi mô hình hóa cụ thể.
Thiết kế móng bằng SAFE có thay được phần mềm địa kỹ thuật không?
Không. SAFE thiết kế kết cấu móng gồm đài, bè và thép, với độ cứng nền và cọc lấy từ báo cáo địa chất. Sức chịu tải cọc, độ lún và ổn định nền là việc của phần địa kỹ thuật, tính riêng.
Mô hình ETABS có xuất sang Revit Structure được không?
Được, và nhiều công ty làm theo hướng đó để bản vẽ bám mô hình phân tích. Nhưng mô hình phân tích và mô hình triển khai phục vụ hai mục đích khác nhau, nên thường vẫn phải dựng lại phần thể hiện chứ không chuyển thẳng một lần là xong.
