Cách vẽ cầu thang trong Revit khác hẳn cách vẽ thang hai chiều. Ở AutoCAD, người vẽ vạch bậc rồi tính sau. Ở Revit thì ngược lại: khai đúng cao độ và đúng số bậc trước, rồi mới vẽ đường đi của vế.
Lý do là số bậc do chênh cao quyết định, không do người vẽ quyết định. Đây là chỗ người mới hay vấp, và là gốc của lỗi thang thiếu bậc.
Từ bản 2013 trở đi Revit dựng thang **theo cấu phần**: một cầu thang là bốn thứ ghép lại chứ không phải một khối liền. Vế thang (Run) là phần có bậc, chiếu nghỉ (Landing) nối hai vế, cốn thang (Support) là dầm đỡ, và lan can (Railing) sinh tự động nhưng là đối tượng riêng. Sửa thứ này không ảnh hưởng thứ kia.
Bài này đi trọn Chương 10 giáo trình Ứng dụng Autodesk Revit 2027 trong triển khai kiến trúc, xếp theo đúng thứ tự thao tác để vừa đọc vừa làm. Hình chụp lấy trên Revit 2027, giao diện tiếng Anh. Ai muốn học trọn khâu triển khai hồ sơ thì xem khóa Revit Architecture.

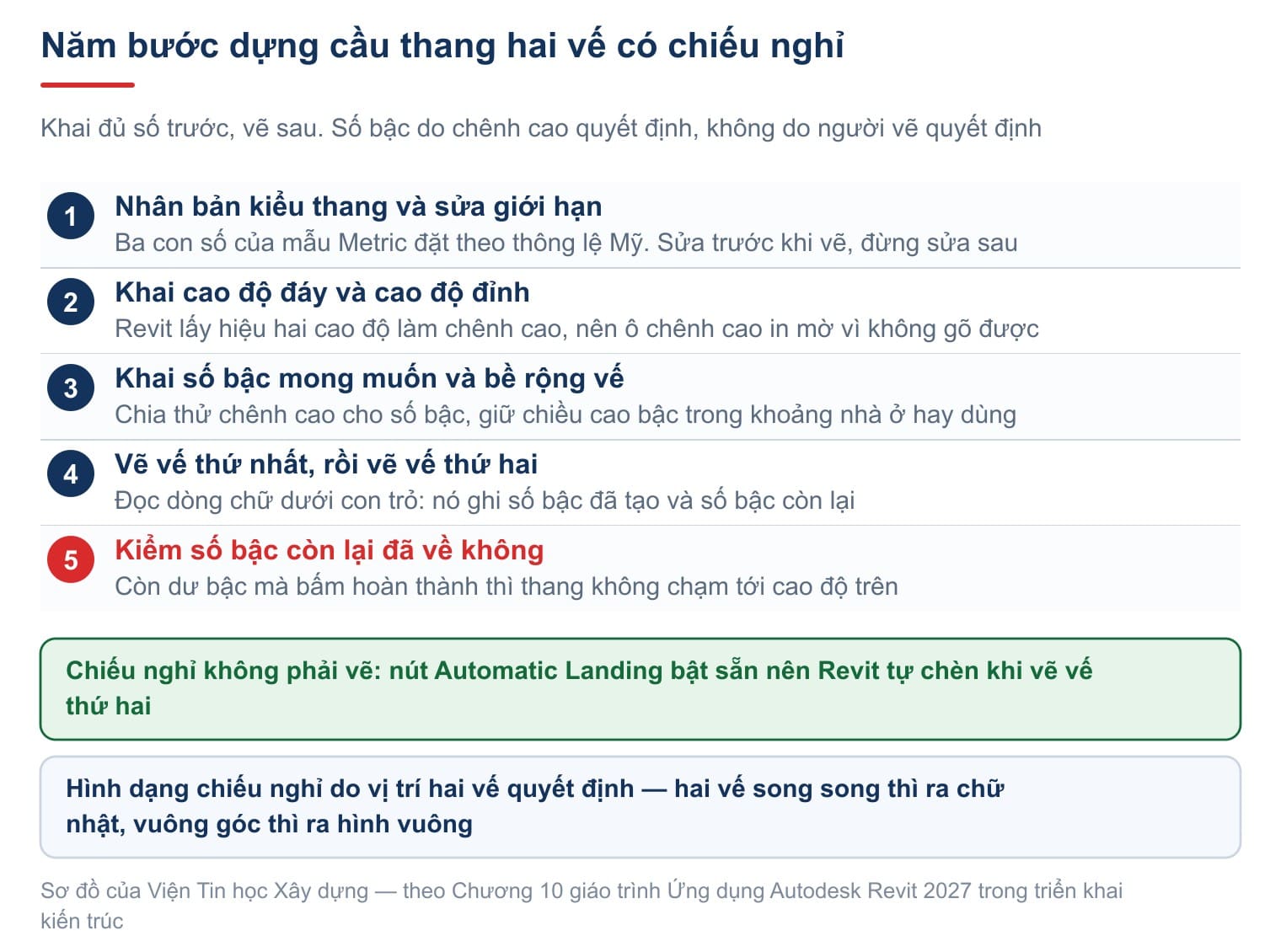

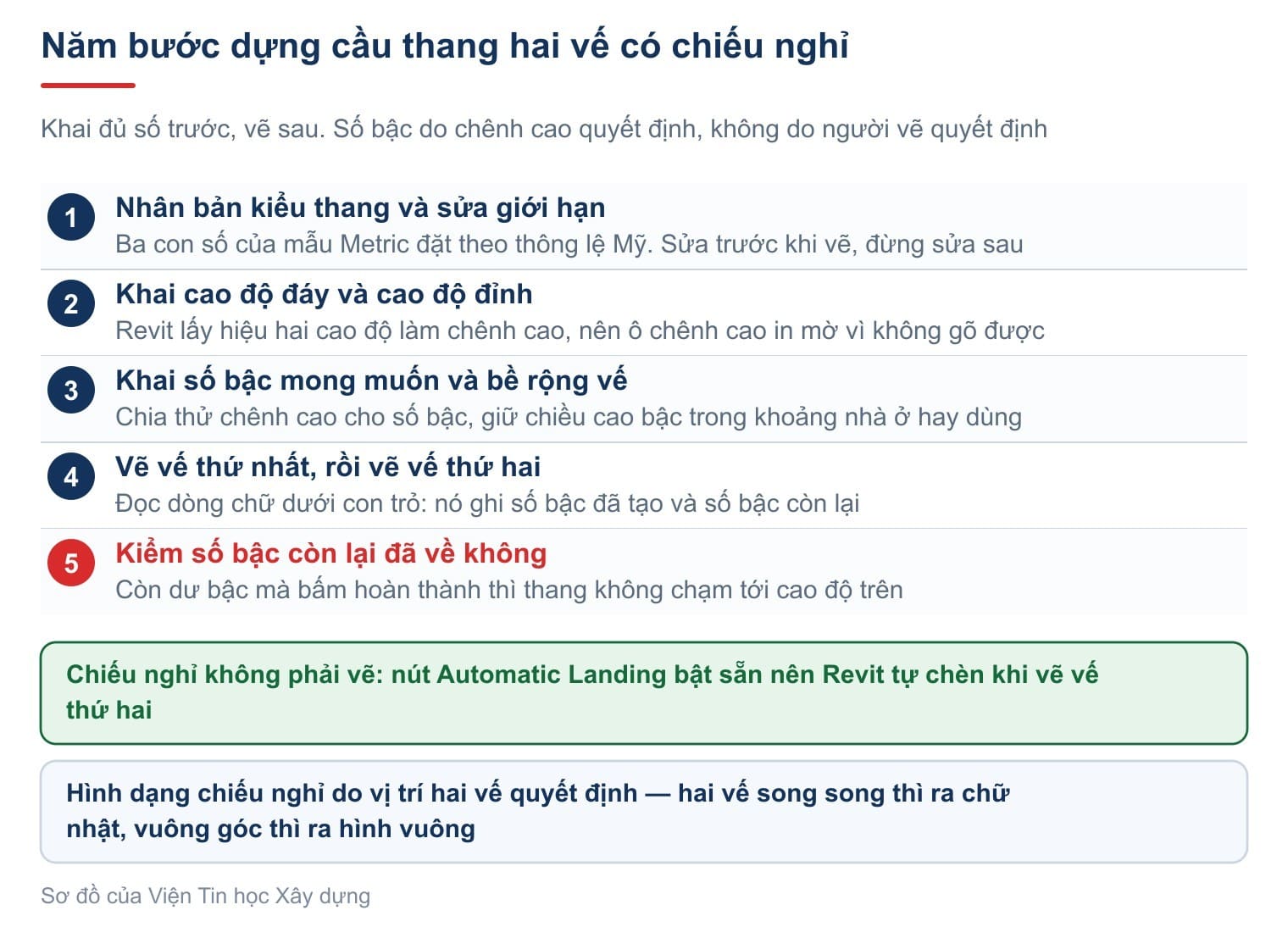

Năm bước dựng cầu thang hai vế có chiếu nghỉ
Thang hai vế song song có chiếu nghỉ ở giữa là dạng phổ biến nhất của nhà ở Việt Nam. Bốn mục tiếp theo trình bày cách vẽ cầu thang trong Revit theo đúng thứ tự bấm chuột.
Ba lệnh nằm cạnh nhau trên tab Architecture, panel Circulation: Railing, Ramp và Stair. Thứ tự trên panel không phải thứ tự làm việc — luôn dựng thang trước, vì lan can sinh kèm theo thang.
Bước 1 — nhân bản kiểu thang và sửa ba giới hạn
Làm việc này trước khi vẽ, vì các giới hạn quyết định Revit có cho dựng hay không. Gọi lệnh Stair, bấm Edit Type, rồi Duplicate và đặt tên mới. Chúng nằm ở Type Properties, không nằm ở Properties của cá thể.

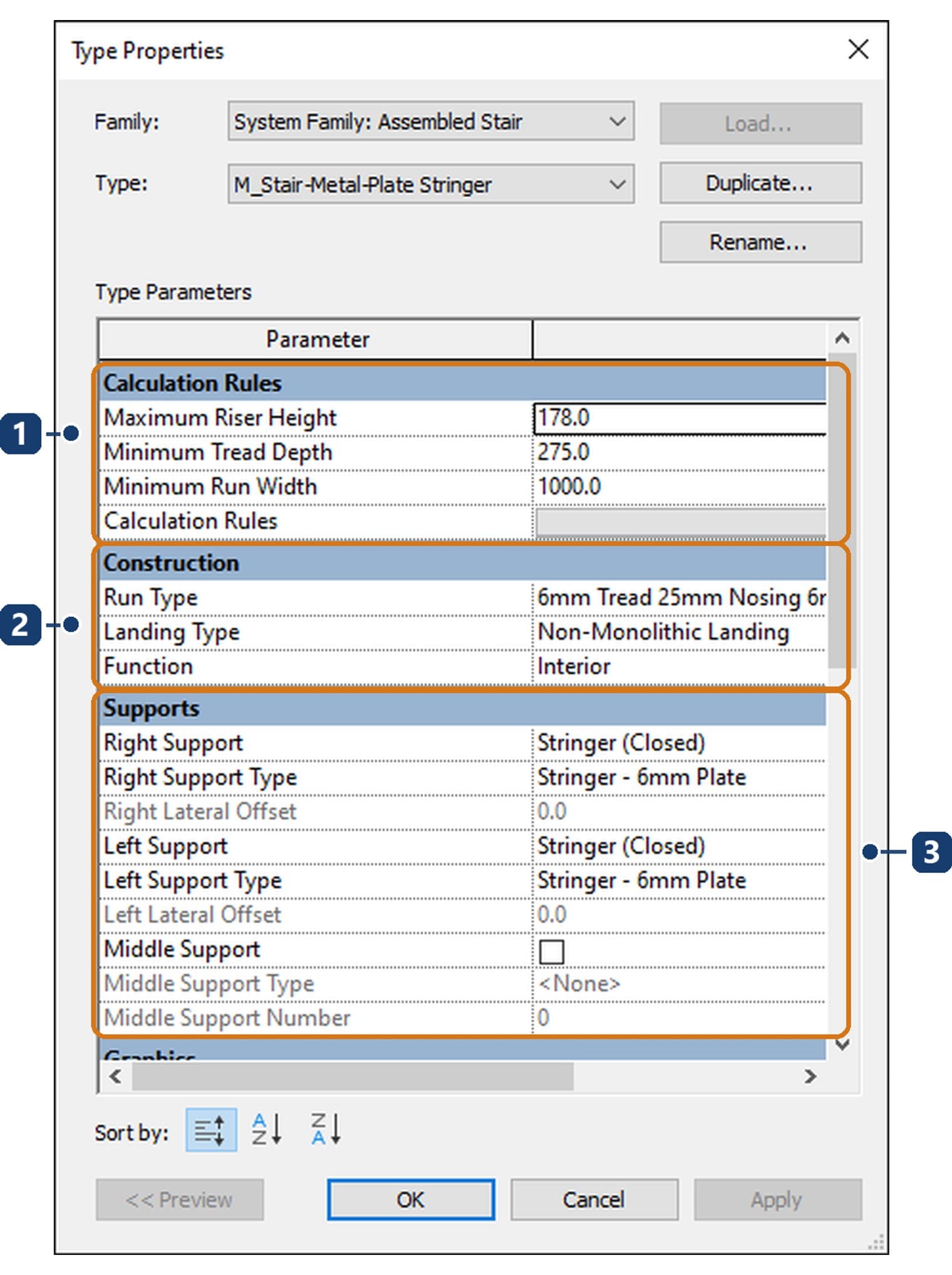

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Calculation Rules | Maximum Riser Height 178, Minimum Tread Depth 275, Minimum Run Width 1000. Vượt giới hạn nào là Revit cảnh báo ngay |
| 2 | Construction | Run Type và Landing Type khai cấu tạo vế và chiếu nghỉ. Function phân biệt thang trong nhà với thang ngoài trời |
| 3 | Supports | Cốn trái, cốn phải và cốn giữa, mỗi cốn một kiểu và một độ lệch riêng. Ô Middle Support tắt sẵn |

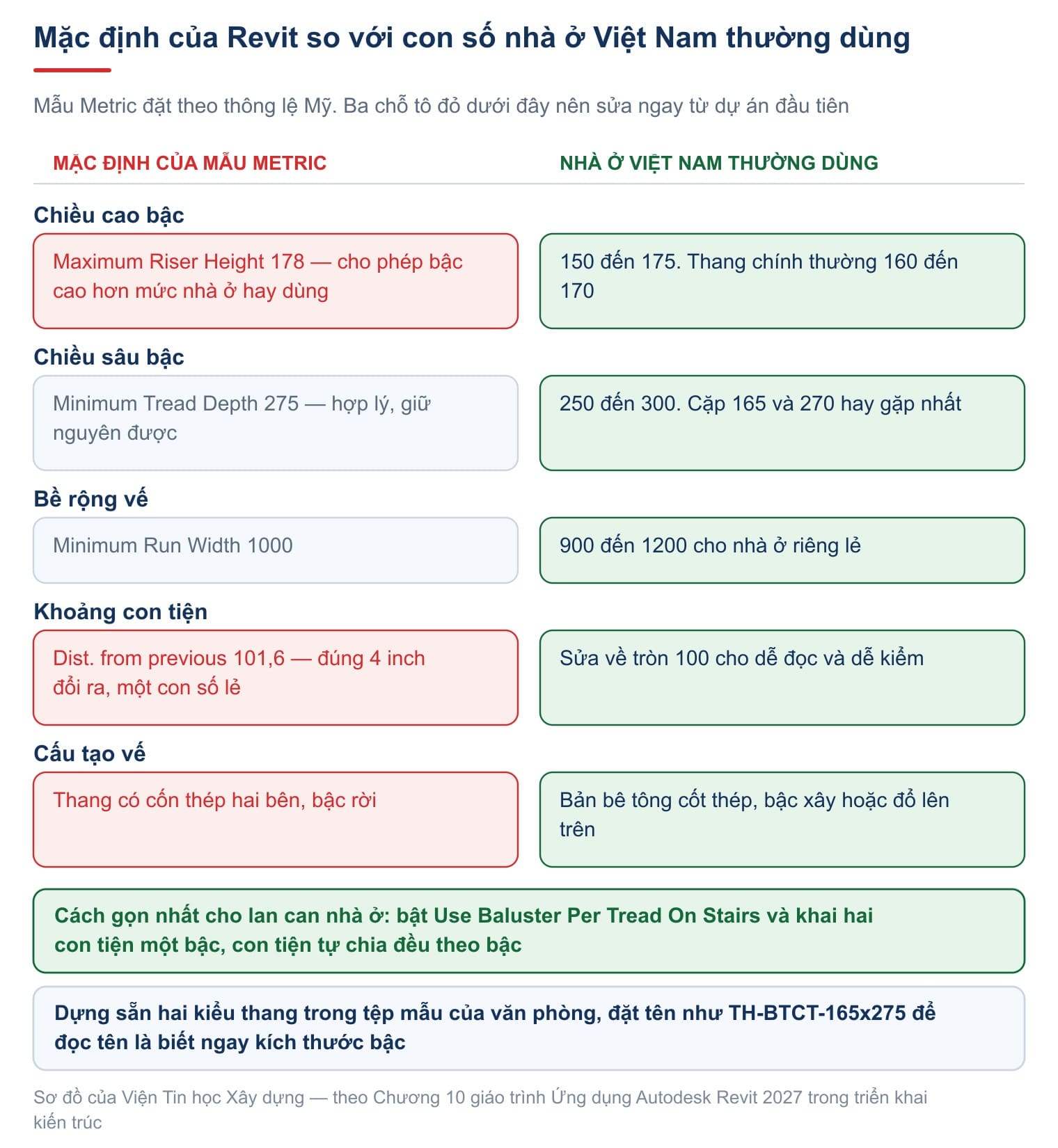

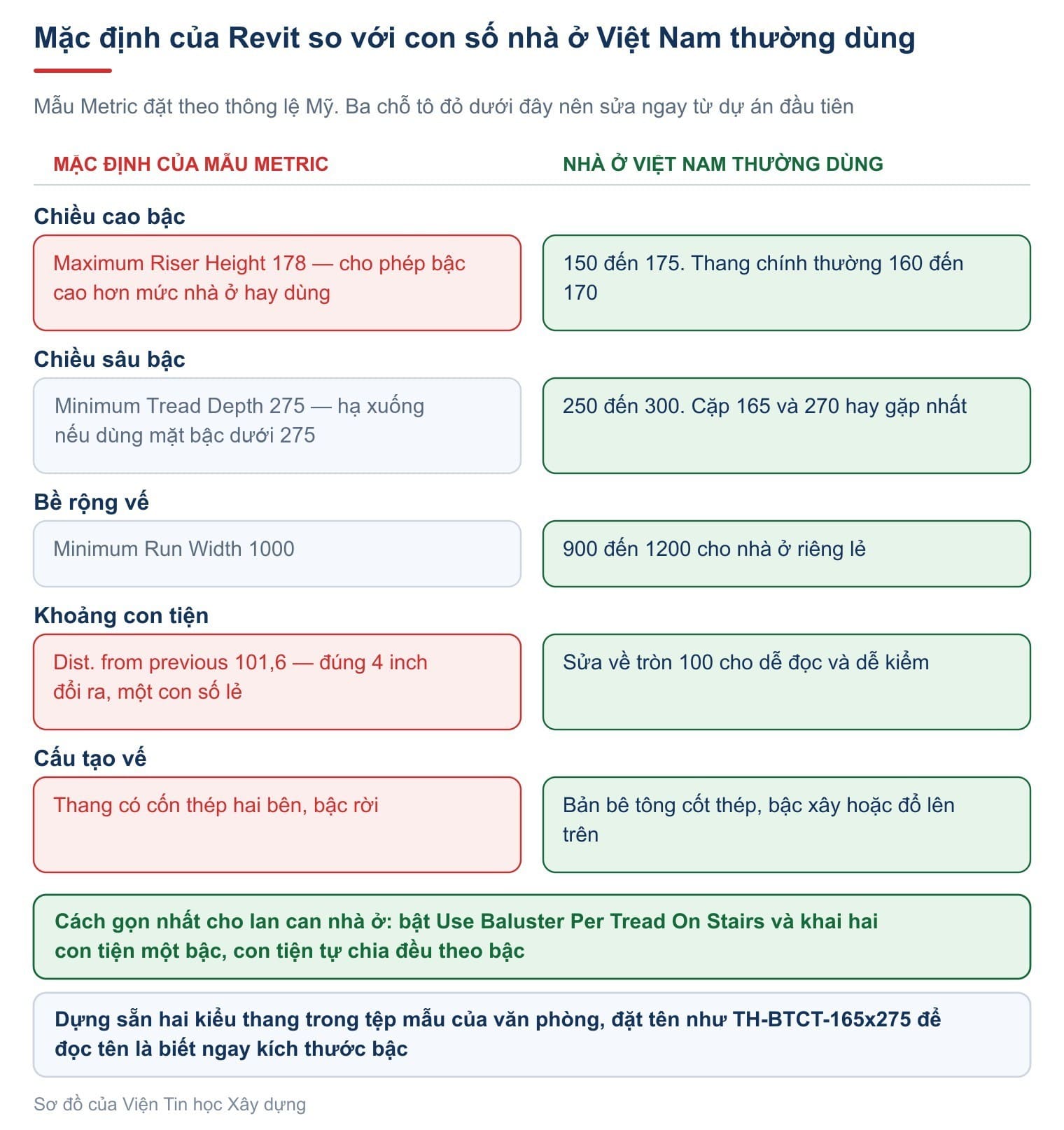

Ba con số ấy đặt theo thông lệ Mỹ, không hợp hồ sơ nhà ở Việt Nam.
Cấu tạo vế cũng sửa ngay ở bước này. Hồ sơ Việt Nam gần như luôn dùng thang bản bê tông cốt thép, còn mặc định của mẫu Metric là thang cốn thép đỡ bậc rời. Kiểu vế khai ở ô Run Type — chiều dày bản, mũi bậc, vật liệu. Cốn khai ở nhóm Supports: đặt cả hai cốn về None là bỏ hẳn. Nhà ở thường lấy bản dày 100 tới 120, mũi bậc nhô 20 tới 30. Đặt tên kiểu như TH-BTCT-165x275 cho dễ nhận.
Bước 2 và 3 — khai sáu con số trước khi vẽ

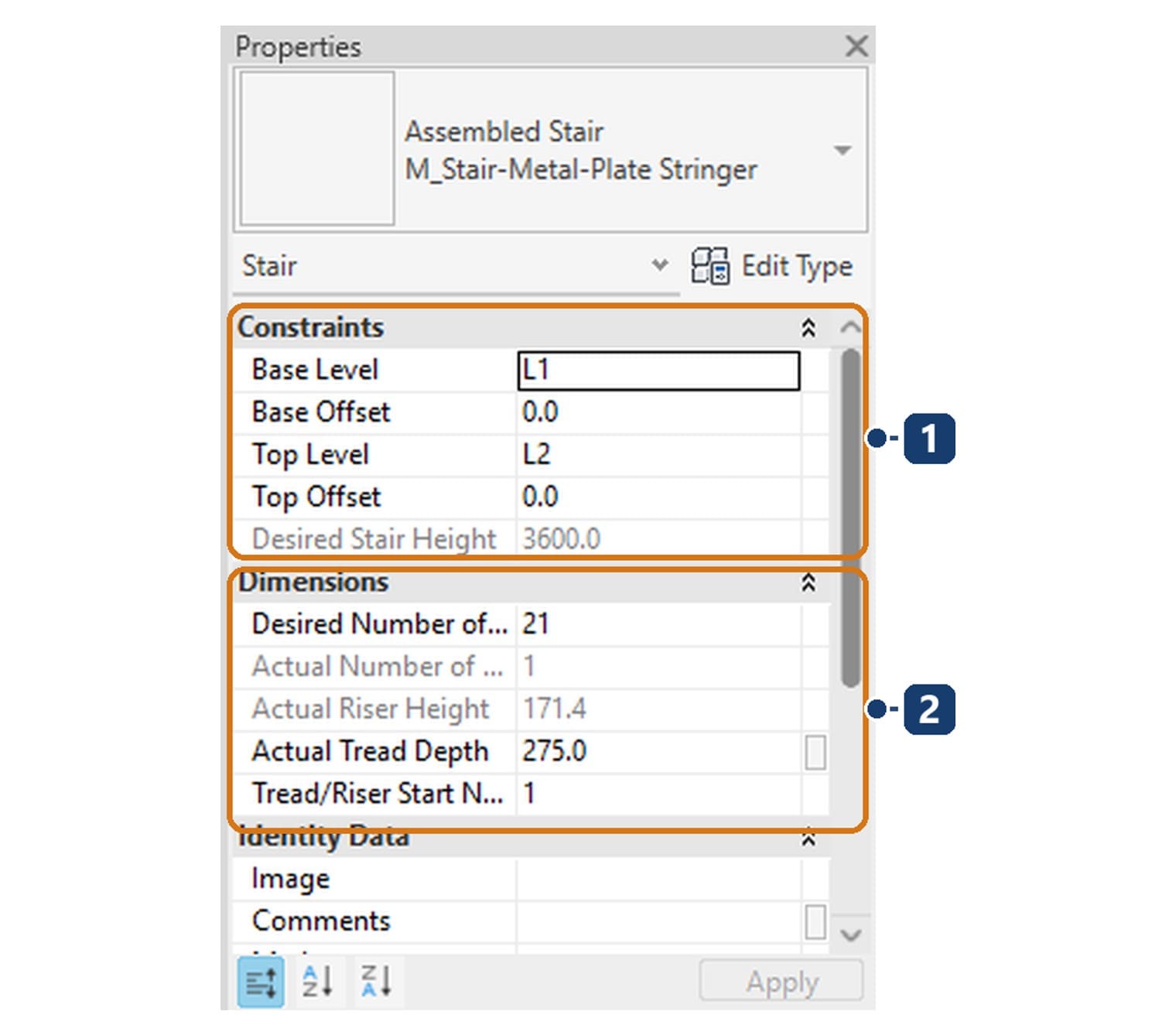

Bấm OK đóng Type Properties, quay về bảng Properties của lệnh, khai cao độ rồi khai số bậc.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Nhóm Constraints | Base Level L1 và Top Level L2. Ô Desired Stair Height ghi 3600 và in mờ, vì Revit lấy hiệu hai cao độ chứ không cho gõ vào |
| 2 | Nhóm Dimensions | Desired Number of Risers 21 là con số người dùng khai. Actual Number of Risers và Actual Riser Height in mờ vì Revit tính ra. Actual Tread Depth 275 khai được |

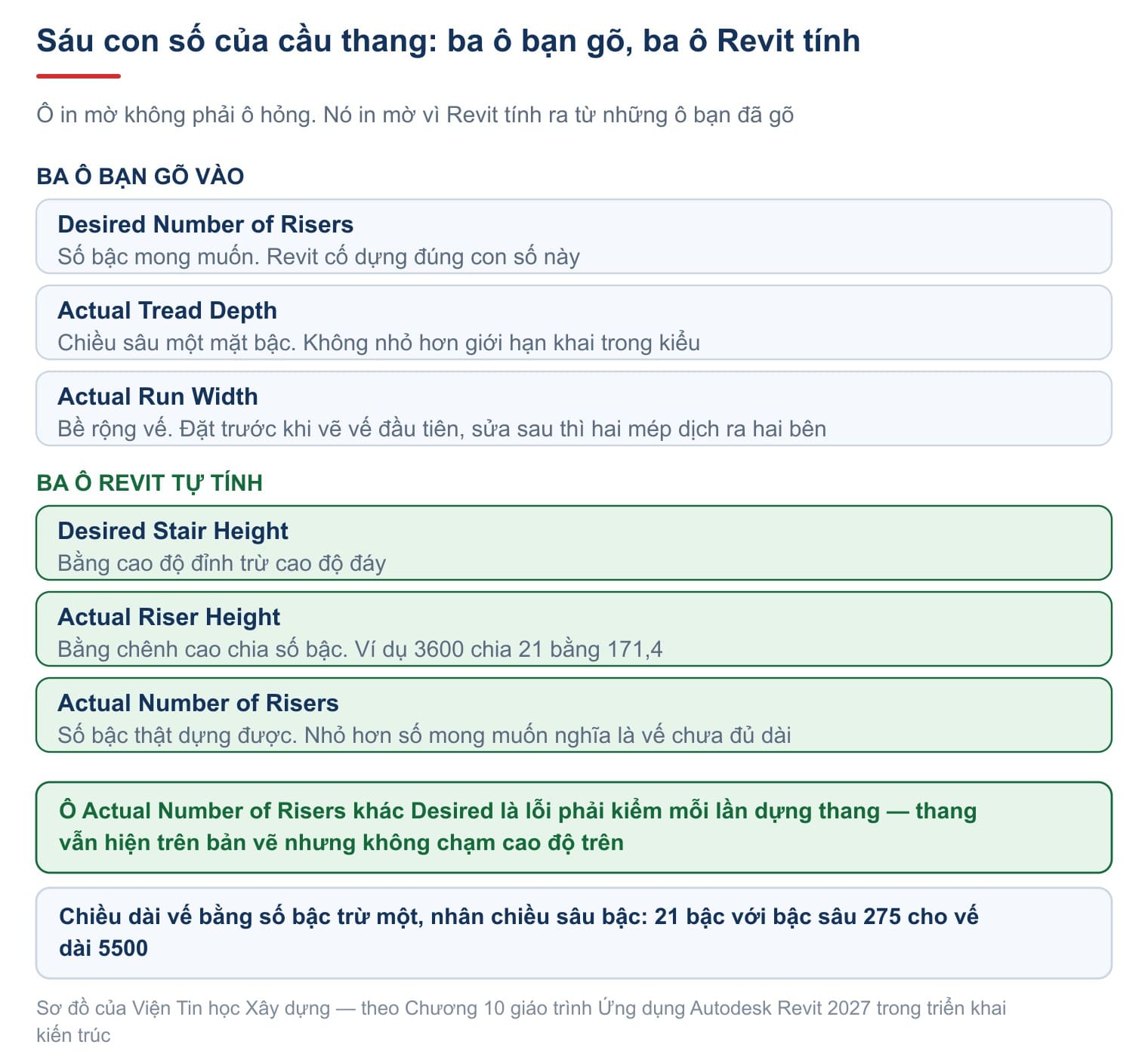

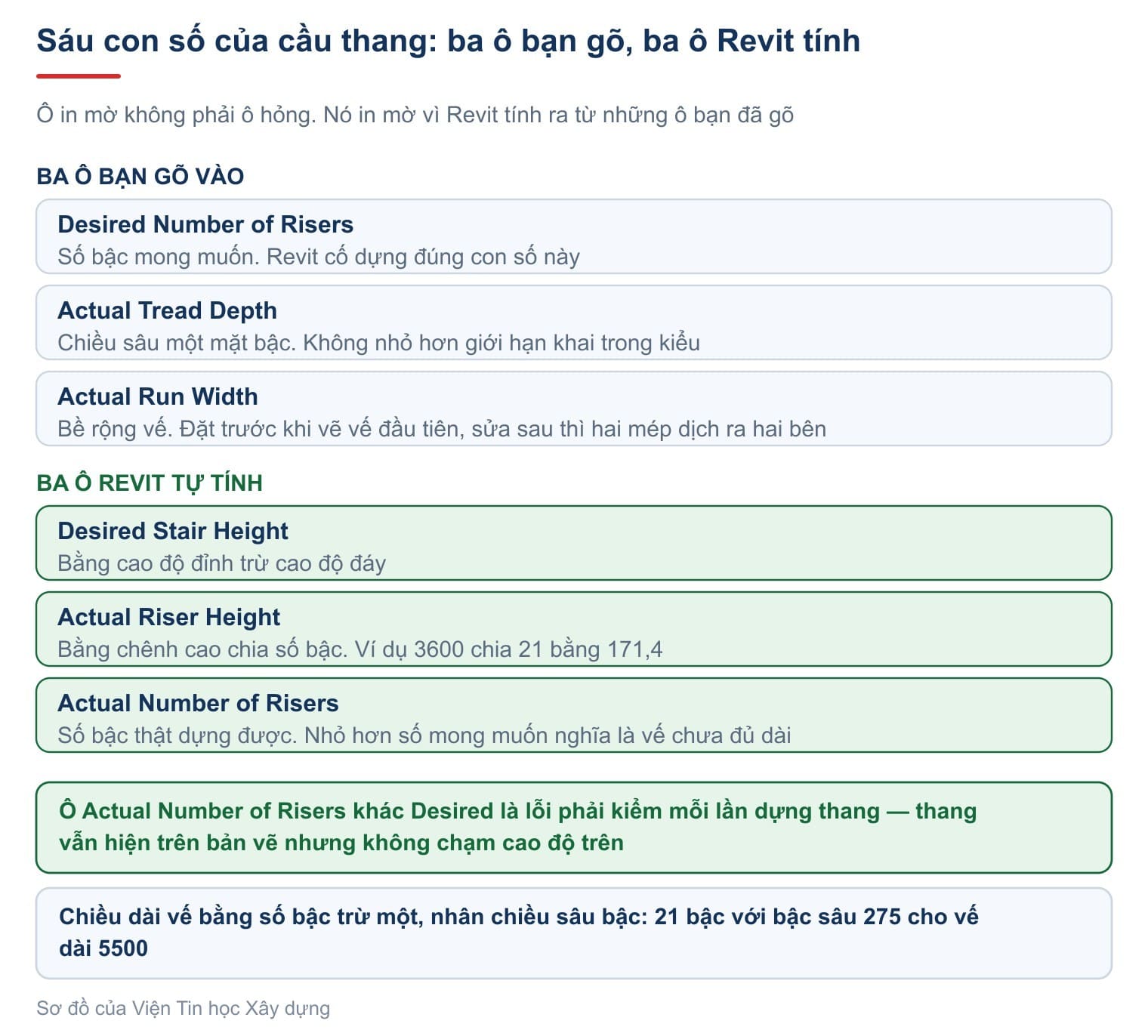

Sáu con số chia làm hai nhóm, và nhầm giữa hai nhóm là nguồn của hầu hết rắc rối.
Quan hệ rất đơn giản: chiều cao tầng chia cho số bậc ra chiều cao một bậc. Ở đây 3600 chia 21 bằng 171,4. Chiều sâu bậc thì độc lập và quyết định chiều dài vế: 21 bậc có 20 mặt bậc, nhân 275 ra 5500.

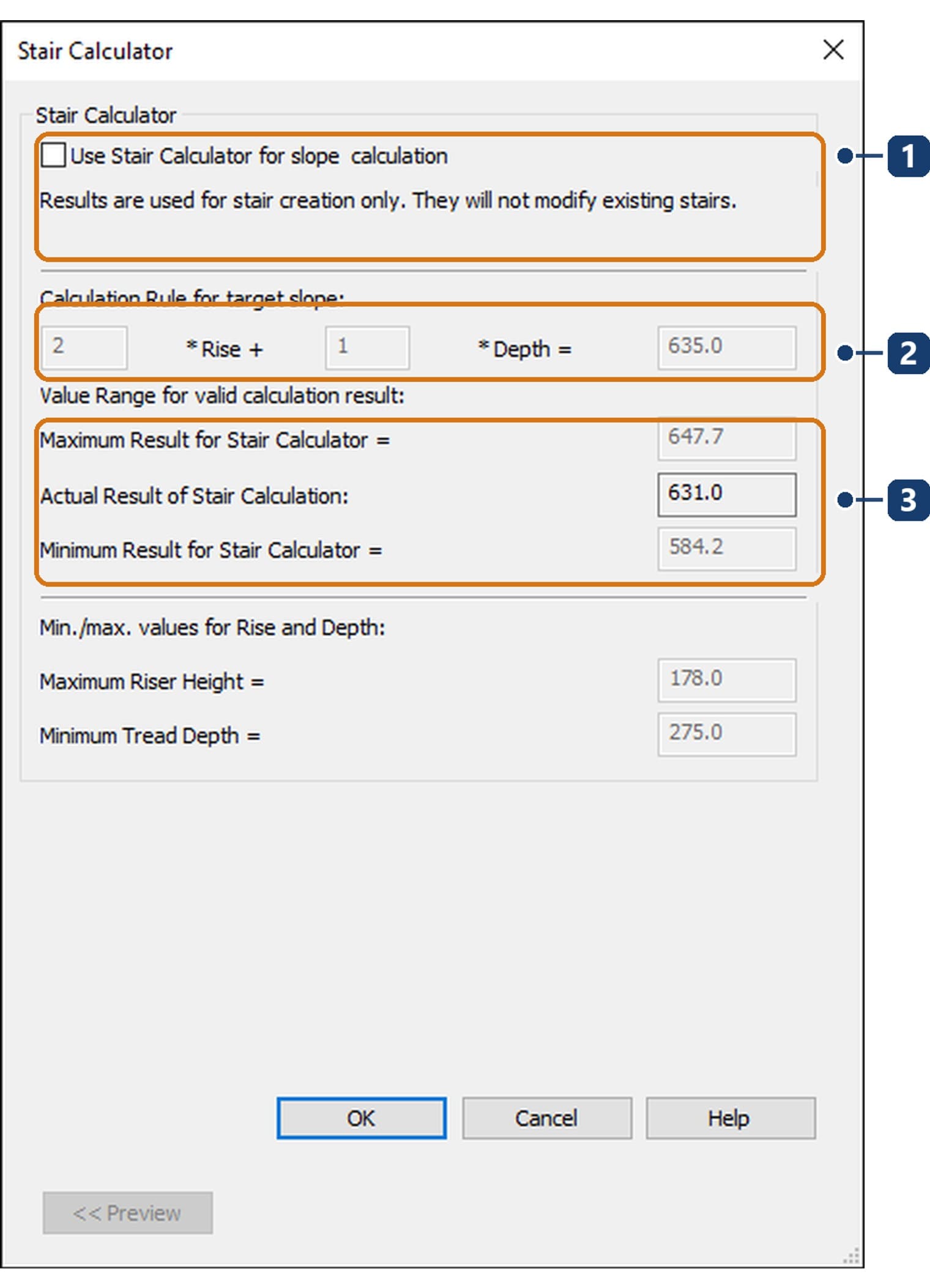

Muốn kiểm cặp số vừa khai, mở nút Edit ở dòng Calculation Rules. Hộp này ít người mở, nhưng chứa đúng công thức mà giáo trình kiến trúc nào cũng dạy.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Ô đánh dấu và câu nhắc | Use Stair Calculator đang tắt. Kết quả chỉ dùng khi tạo thang mới, không sửa thang đã có |
| 2 | Công thức | Hai nhân chiều cao bậc cộng chiều sâu bậc bằng 635 — chính là công thức bước chân |
| 3 | Khoảng cho phép | Lớn nhất 647,7, nhỏ nhất 584,2, hiện tại 631. Ngoài khoảng này là Revit báo |
Kiểm chứng với thang đang dựng: hai nhân 171,4 cộng 275 bằng 617,8, nằm trong khoảng cho phép. Con số 635 là 25 inch đổi ra milimét, gần trùng khoảng 600 tới 640 mà giáo trình trong nước hay ghi.
Cuối bước này, khai nốt bề rộng vế ở ô Actual Run Width, và để Location Line ở Run: Center. Đặt bề rộng trước khi vẽ: sửa sau thì vế giữ nguyên tim, hai mép dịch ra hai bên và thang có thể đâm vào tường.

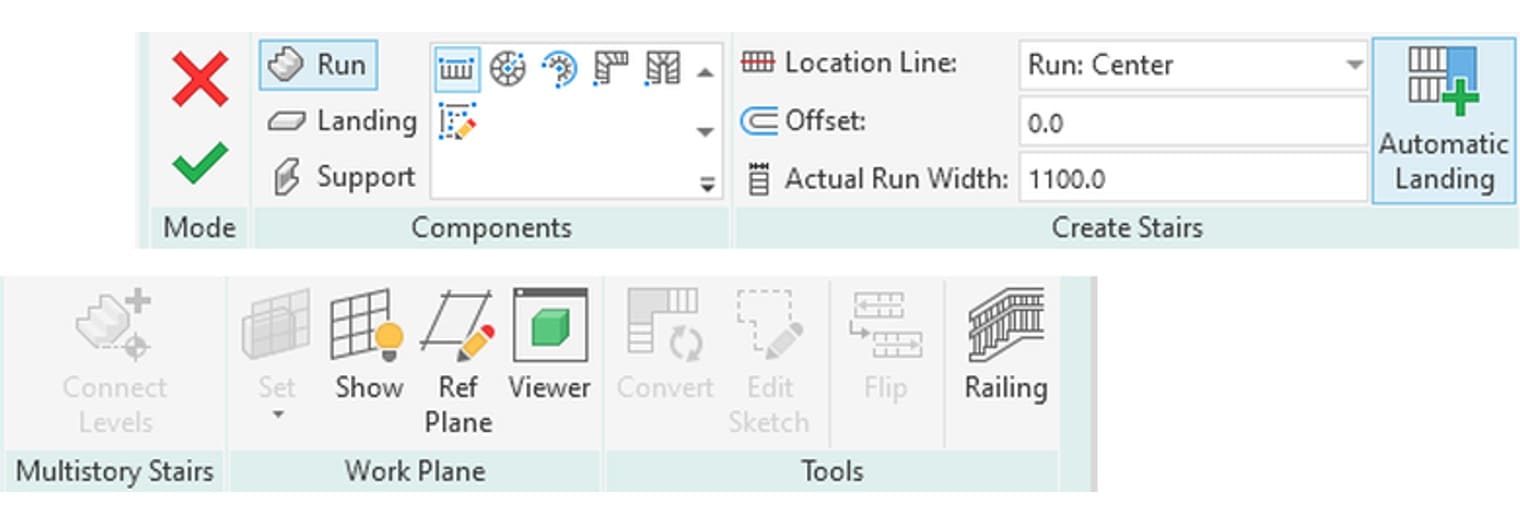

| Panel | Ý nghĩa |
|---|---|
| Mode | Dấu nhân đỏ hủy, dấu tích xanh hoàn thành |
| Components | Run, Landing, Support. Run bật sẵn, tức mỗi cú vẽ là một vế thang |
| Draw | Sáu dạng vế: thẳng, xoắn trọn bậc, xoắn tâm và hai đầu, chữ L, chữ U, và ô phác thảo cho hình tự do |
| Create Stairs | Location Line, Offset, Actual Run Width, kèm nút Automatic Landing bật sẵn |
| Multistory Stairs | Connect Levels nhân thang lên nhiều tầng cùng lúc |
| Tools | Convert, Edit Sketch, Flip và Railing. Nút Railing khai trước kiểu lan can sinh kèm |
Bước 4 và 5 — vẽ hai vế rồi kiểm số bậc
Bấm điểm đầu và điểm cuối của vế thứ nhất, chạy dọc tường. Trong khi vẽ, Revit hiện ngay dưới con trỏ số bậc đã tạo và số bậc còn lại — đừng bỏ qua dòng đó.
Bấm tiếp hai điểm của vế thứ hai, song song và cách vế trước một khe thang khoảng 200. Chiếu nghỉ không phải vẽ: nút Automatic Landing bật sẵn nên Revit tự chèn. Hai vế ngược chiều cho chiếu nghỉ chữ nhật; hai vế vuông góc cho chiếu nghỉ hình vuông.

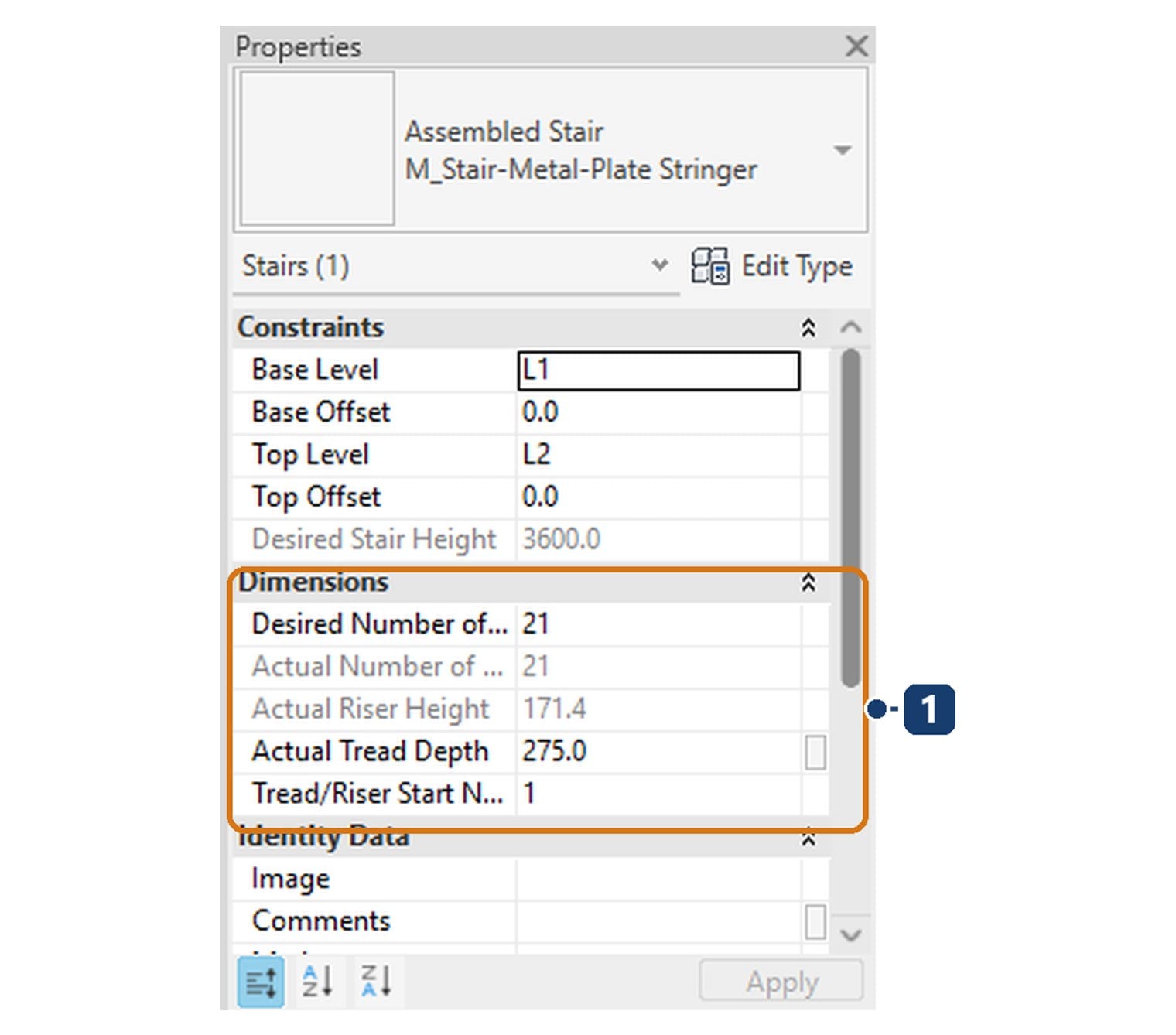

Khi số bậc còn lại về không thì bấm dấu tích xanh, rồi chọn thang và kiểm một ô duy nhất.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Bốn ô kích thước bậc | Desired 21 và Actual 21 bằng nhau, nghĩa là vế vẽ đủ dài. Vế ngắn thì Actual nhỏ hơn Desired, và thang chưa lên tới cao độ trên |
Ô Actual nhỏ hơn Desired là dấu hiệu thang thiếu bậc: thang vẫn hiện trên bản vẽ nhưng không chạm cao độ trên. Đây là phép kiểm phải làm mỗi lần dựng thang.
Cuối cùng, mở mặt bằng tầng trên và khung nhìn ba chiều để xem chiếu nghỉ và hai lan can.
Cầu thang hiện thế nào trên bản vẽ
Thang có quy ước thể hiện chặt nhất trong bản vẽ kiến trúc. Revit làm sẵn phần lớn, nhưng người vẽ phải biết mình đang nhìn thấy gì.

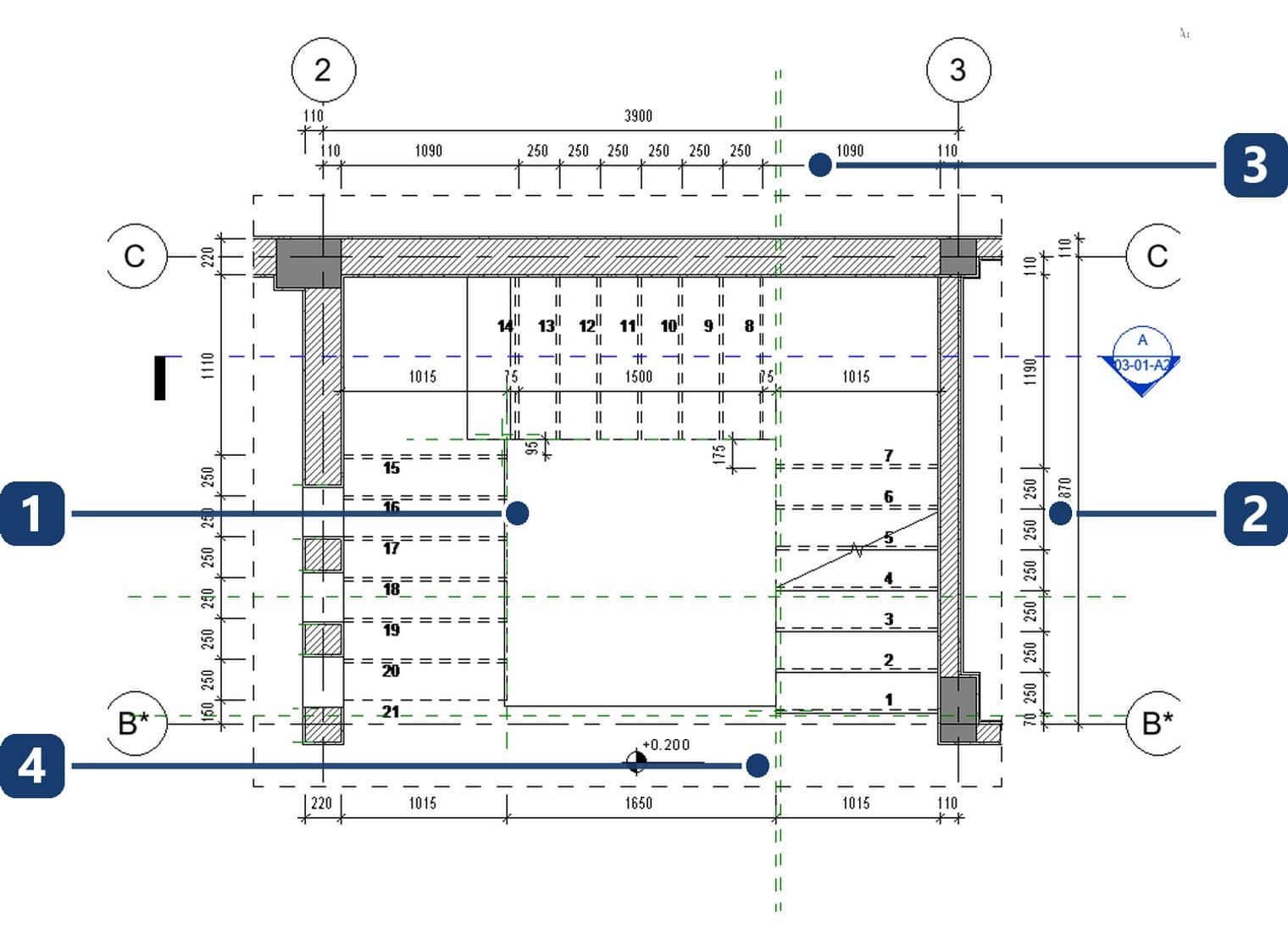

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Số bậc vế trái | Bậc 15 tới 21 của vế lên, do Revit tự ghi chứ không phải chữ gõ tay |
| 2 | Số bậc vế phải | Bậc 1 tới 7 của vế đầu. Giữa hai vế là chiếu nghỉ |
| 3 | Chuỗi kích thước bậc | Sáu bậc liền nhau, mỗi bậc rộng 250 |
| 4 | Dấu cao độ chiếu nghỉ | Cốt +0.200 của chiếu nghỉ, ghi bằng dấu cao độ |
Quy ước gồm bốn thứ: phần dưới đường cắt vẽ nét liền đủ bậc, phần trên vẽ nét đứt, giữa hai phần là đường gãy, và một mũi tên chỉ hướng lên chạy dọc tim vế. Cùng một cầu thang hiện khác nhau ở hai tầng — dưới là UP, trên là DN — và đó là điều đúng chứ không phải lỗi.
Chiếu nghỉ thì Revit tự sinh nhưng không kiểm kích thước. Chiều rộng chiếu nghỉ không nên nhỏ hơn bề rộng vế; khe thang thường 100 tới 200; chiều cao thông thủy không nhỏ hơn 2000. Con số cuối phải mở mặt cắt để tự kiểm.
Ramp và độ dốc một trên mười hai
Ramp dựng bằng lệnh riêng, cũ hơn lệnh thang và chưa viết lại theo cấu phần, nên ribbon chỉ có ba nút vẽ: Run, Boundary và Riser.

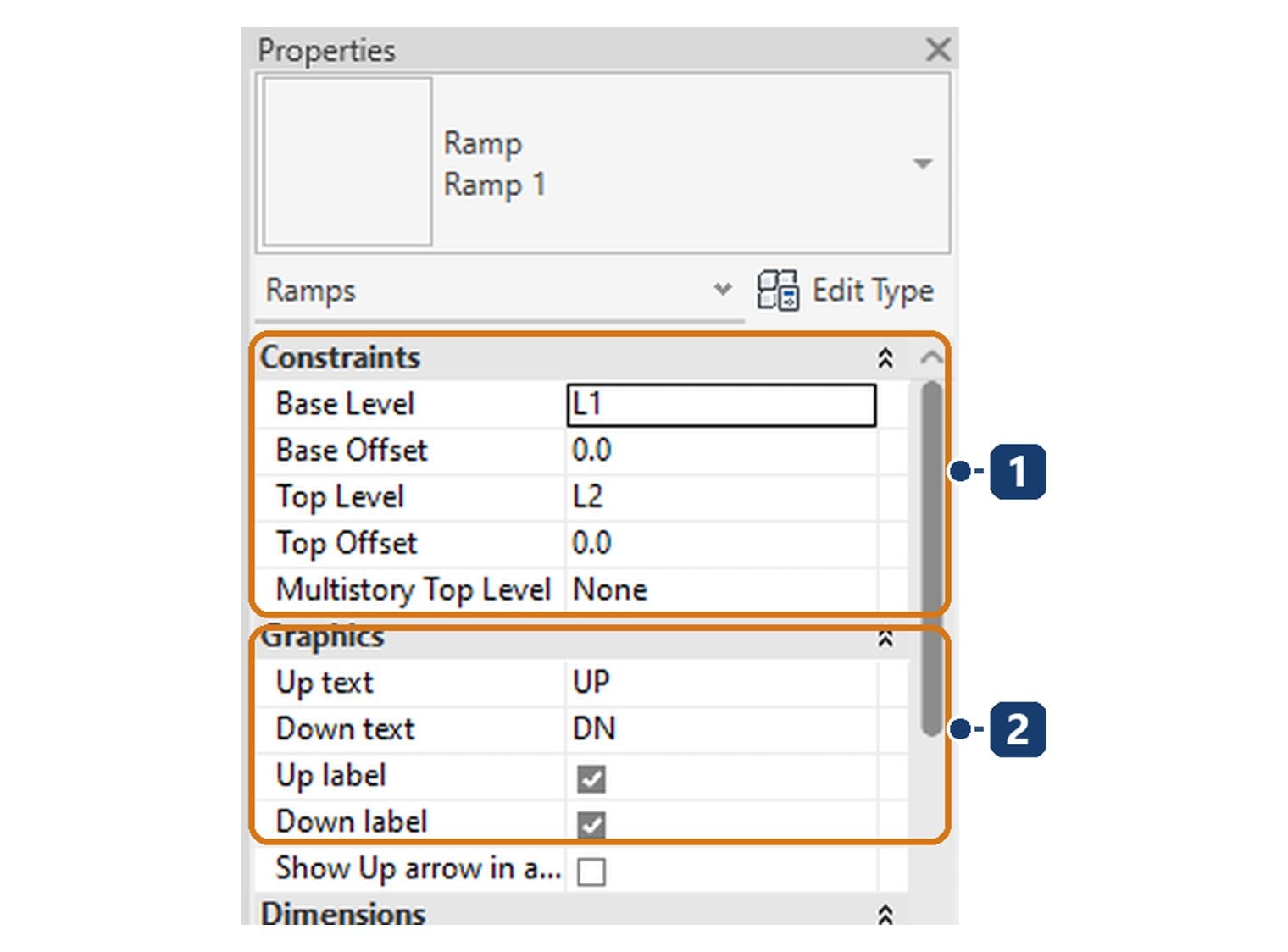

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Nhóm Constraints | Base Level và Top Level như thang, thêm Multistory Top Level cho ramp chạy nhiều tầng |
| 2 | Nhóm Graphics | Bốn ô điều khiển chữ: Up text là UP, Down text là DN, và hai ô bật tắt nhãn |
Đây là chỗ đổi chữ sang tiếng Việt nhanh nhất trong cả chương: gõ LÊN vào Up text và XUỐNG vào Down text.

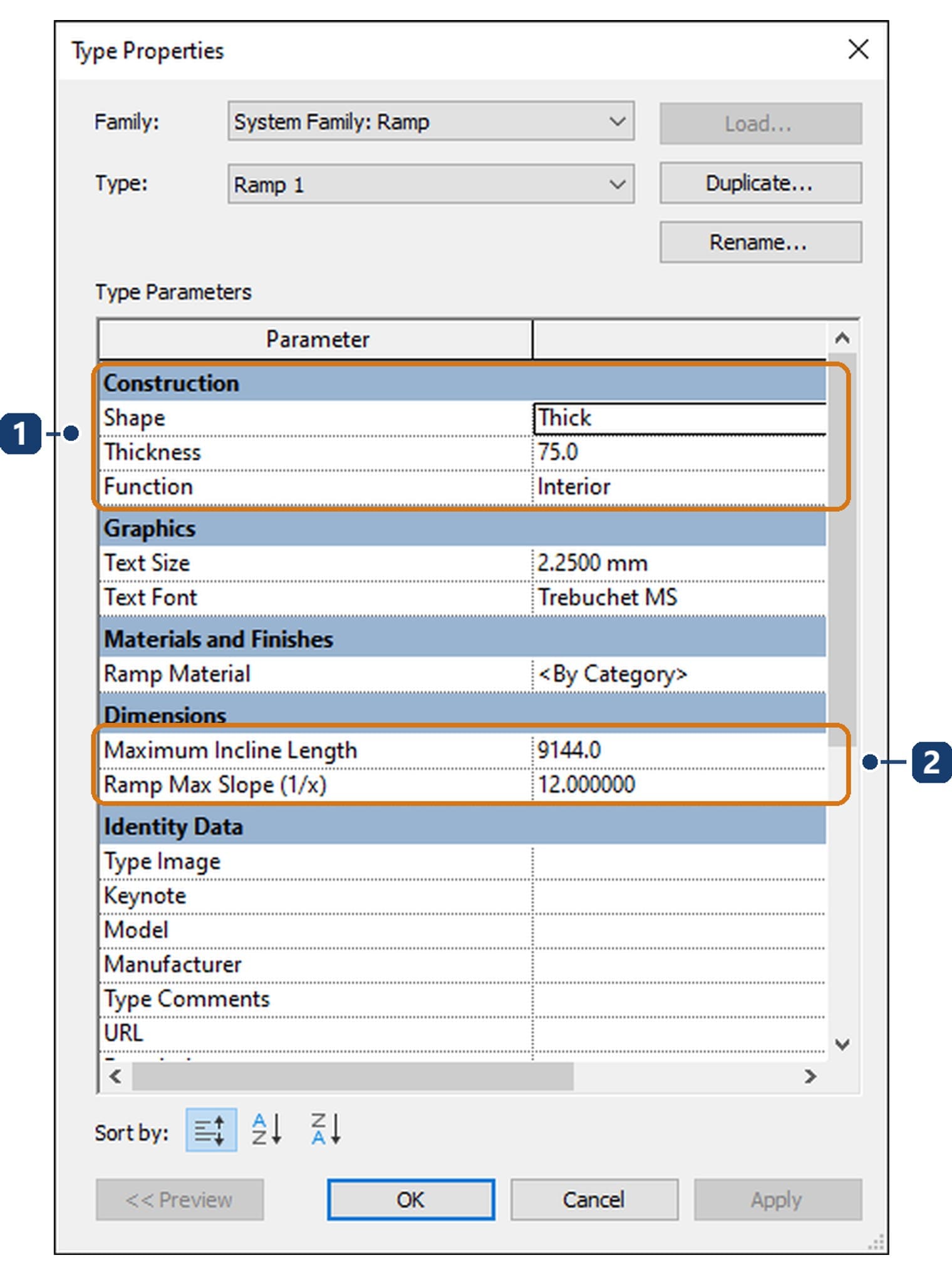

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Nhóm Construction | Shape là Thick, tức ramp có chiều dày thật 75. Chọn Solid thì ramp đặc từ mặt dốc xuống nền |
| 2 | Nhóm Dimensions | Maximum Incline Length 9144 và Ramp Max Slope một trên 12 — hai giới hạn Revit tự kiểm |
Con số 9144 là 30 foot đổi ra milimét — chiều dài tối đa một đoạn dốc mà Revit cho phép trước khi đòi chiếu nghỉ. Tỷ số một trên 12 tương đương 8,33 phần trăm, mức Revit đặt sẵn cho ramp đi bộ. Ramp xe máy và ô tô dốc hơn nhiều, phải nhân bản kiểu và sửa lại.
Ramp cũng dựng được bằng một tấm sàn có mũi tên dốc. Hình học gần như nhau nhưng thông tin khác hẳn. Đối tượng Ramp tự vẽ chữ UP và DN, tự kiểm dốc và tự sinh lan can, nên hợp ramp đi bộ. Sàn dốc nhận cấu tạo lớp và vào bảng thống kê sàn, nên hợp ramp xe trong hầm.
Lan can: bốn chỗ khai cấu tạo
Lan can luôn cần một đường dẫn, và ba cách đặt khác nhau ở chỗ lấy đường dẫn từ đâu. Sinh kèm thang hoặc ramp là cách dùng nhiều nhất, đường dẫn là mép vế. Vẽ trên mặt phẳng bằng lệnh Railing thì lan can nằm ngang ở cao độ khung nhìn, dùng cho ban công. Bám theo chủ thể là vẽ như trên rồi chọn Pick New Host và bấm vào sàn hoặc vế thang.
Lan can là đối tượng riêng: chọn, xóa hay đổi kiểu đều không ảnh hưởng bậc. Ngược lại, xóa thang thì lan can mất theo.

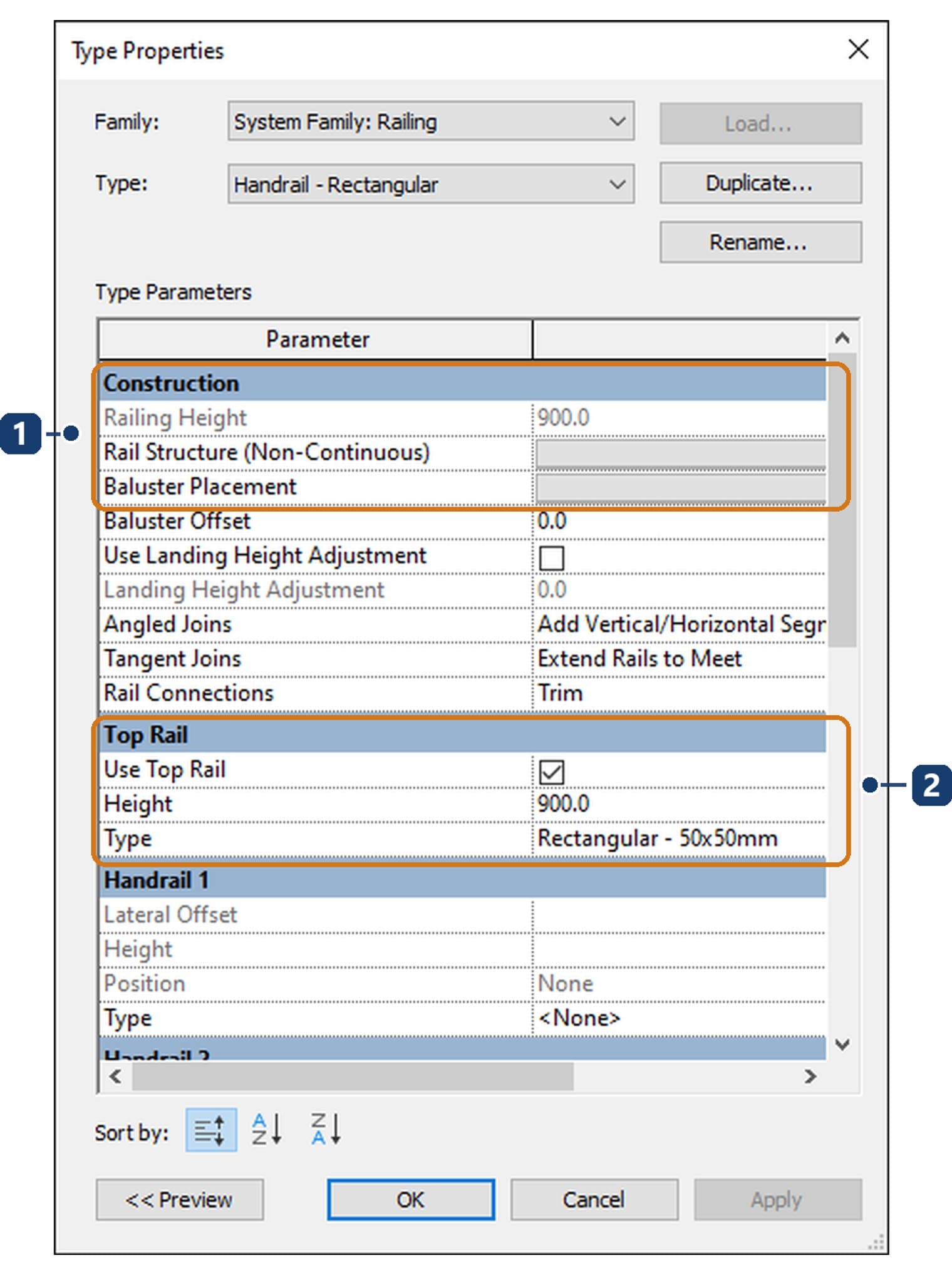

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Ba dòng đầu Construction | Railing Height 900 in mờ vì lấy theo Top Rail. Hai dòng Rail Structure và Baluster Placement mỗi dòng mở ra một hộp riêng |
| 2 | Nhóm Top Rail | Tay vịn trên: bật tắt, chiều cao 900, và kiểu Rectangular 50 nhân 50 |
Cấu tạo lan can khai ở bốn chỗ. Top Rail là tay vịn trên cùng, khai ngay trong Type Properties. Handrail 1 và 2 là tay vịn phụ bên hông, mặc định để None. Rail Structure là các thanh ngang, khai trong hộp Edit Rails — lan can kính thường không cần thanh nào, lan can sắt hộp ba tới bốn thanh. Baluster Placement là con tiện và trụ, khai trong hộp Edit Baluster Placement.

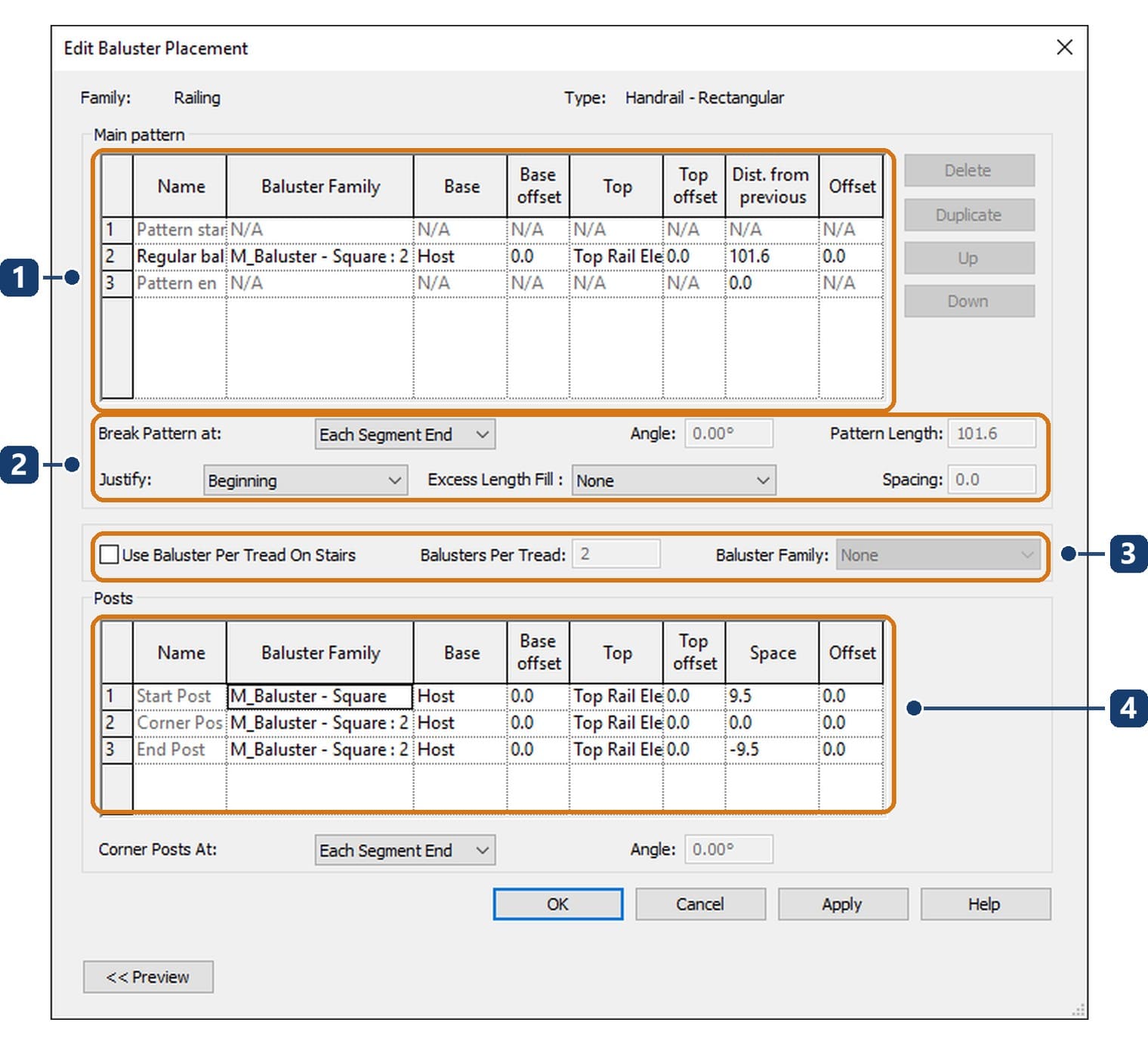

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Bảng Main pattern | Ba dòng: mở mẫu, con tiện thường, đóng mẫu. Dòng giữa khai Family con tiện; cột Dist. from previous là khoảng cách tới cấu kiện trước |
| 2 | Dòng thiết lập mẫu | Break Pattern at chọn chỗ ngắt mẫu, Justify chọn mép căn, Pattern Length in mờ vì bằng tổng khoảng cách |
| 3 | Con tiện theo bậc thang | Ô Use Baluster Per Tread On Stairs và ô Balusters Per Tread. Bật lên là mỗi bậc có đúng số con tiện khai |
| 4 | Bảng Posts | Start Post, Corner Post, End Post — trụ ở đầu, ở góc và ở cuối lan can, khai riêng khỏi con tiện |
Cột Dist. from previous của mẫu Metric ghi 101,6 — đúng 4 inch đổi ra. Đây là con số lẻ, và hồ sơ trong nước thường sửa về tròn 100 cho dễ đọc và dễ kiểm. Sửa ngay trong bảng này, ở dòng Regular baluster.
Cách nhanh nhất cho lan can nhà ở: bật Use Baluster Per Tread On Stairs và khai hai con tiện một bậc. Con tiện tự chia theo bậc nên luôn cân đối. Muốn thêm thanh ngang thì mở Edit Rails, bấm Insert và khai cao độ từng thanh, ví dụ 300, 550 và 800.
Ba lỗi thường gặp và cách sửa
Ba lỗi dưới đây gặp gần như trong mọi dự án đầu tiên, và đều phát hiện được bằng cách đọc bảng Properties của thang.
| Lỗi | Nguyên nhân và cách sửa |
|---|---|
| Thang thừa hoặc thiếu bậc | Ô Actual Number of Risers khác Desired, tức vế chưa đủ dài. Vào Edit Stairs kéo dài vế, hoặc thêm một vế |
| Lan can không bám đúng vế thang | Lan can lơ lửng hoặc lệch khỏi mép vế. Chọn nó, bấm Pick New Host rồi bấm lại vào vế thang |
| Thang hiện không đúng ở tầng trên | Bậc bị cắt sai chỗ hoặc mất hẳn. Nguyên nhân là mặt phẳng cắt của khung nhìn, không phải lỗi của thang |
Một lưu ý nữa: chỉ vế cong tự do mới cần ô phác thảo, vì vế phác thảo mất khả năng tự tính lại — đổi số bậc hay chiều cao tầng là phải vào sửa tay.
Câu hỏi thường gặp
Vì sao ô Desired Stair Height in mờ, không gõ được?
Vì Revit lấy hiệu giữa Top Level và Base Level. Muốn đổi thì đổi hai cao độ ấy, hoặc đổi Base Offset và Top Offset.
Thang dựng xong mà không lên tới sàn tầng trên thì sửa thế nào?
Đọc ô Actual Number of Risers. Nhỏ hơn Desired thì vế chưa đủ dài: vào Edit Stairs, kéo dài vế hoặc thêm một vế, tới khi hai con số bằng nhau.
Chiều cao bậc bao nhiêu là hợp cho nhà ở?
Hồ sơ trong nước thường lấy 150 tới 175, thang chính 160 tới 170, chiều sâu bậc 250 tới 300. Cặp 165 và 270 hay gặp nhất.
