AutoCAD là phần mềm đầu tiên hầu hết sinh viên xây dựng và kiến trúc phải dùng. Đồ án môn học nào cũng cần bản vẽ, và bản vẽ thì vẽ trên AutoCAD.
Xin AutoCAD bản quyền sinh viên thì miễn phí, và phần mềm không bị cắt tính năng nào. AutoCAD cũng vẫn là phần mềm nhẹ nhất trong bộ Autodesk. Nhưng có một điều cần biết trước: bản 2027 đòi hỏi cấu hình cao hơn hẳn các bản trước, nên đừng mặc định máy nào cũng chạy được.
Bài này hướng dẫn tải và cài AutoCAD bằng tài khoản Autodesk Education. Chưa có tài khoản thì làm bước đăng ký và xác minh trường trước.
Sinh viên nào cần AutoCAD
Gần như tất cả, và cần từ năm nhất.
AutoCAD là công cụ vẽ hai chiều. Mặt bằng, mặt cắt, chi tiết cấu tạo, bản vẽ kỹ thuật của mọi ngành đều làm được. Kể cả khi sau này bạn chuyển hẳn sang mô hình ba chiều, kỹ năng đọc và vẽ bản vẽ hai chiều vẫn là nền.
Sinh viên xây dựng, kiến trúc, cầu đường, cấp thoát nước, cơ điện đều dùng. Khác nhau ở bộ ký hiệu và cách trình bày, không khác ở phần mềm.
Vì dùng suốt bốn năm nên AutoCAD bản quyền sinh viên là thứ đáng xin sớm nhất. Và cũng đáng học bài bản sớm: khóa AutoCAD tại Viện đi từ dựng hình tới layout và in ấn hồ sơ.
Cấu hình tối thiểu cho AutoCAD 2027
Đây là chỗ nhiều người chủ quan, vì AutoCAD xưa nay nổi tiếng nhẹ. Bản 2027 đã khác.
| Cơ bản | Khuyến nghị | |
|---|---|---|
| Bộ nhớ RAM | 16 GB | 32 GB |
| Chip xử lý | 2,5–2,9 GHz, 8 nhân logic | từ 3 GHz, turbo từ 4 GHz |
| Bộ nhớ card đồ họa | 2 GB, DirectX 11 | 8 GB, DirectX 12 |
| Ổ cứng | 10 GB, nên dùng SSD |
So với bản 2022, yêu cầu RAM cơ bản đã tăng gấp đôi, từ 8 GB lên 16 GB. Card đồ họa cũng tăng từ 1 GB lên 2 GB. Nếu máy bạn mua từ lâu và chỉ có 8 GB RAM, hãy tính tới việc nâng cấp trước khi cài.
Hệ điều hành: chỉ Windows 11. Autodesk đã bỏ hỗ trợ Windows 10 ở bản 2027. Đây là thay đổi dễ khiến người dùng bất ngờ nhất.
Một lưu ý về card đồ họa. Autodesk ghi rõ AutoCAD dùng card đồ họa cho nhiều thao tác cơ bản, không chỉ cho mô hình ba chiều: xoay khung nhìn, làm mượt nét, dựng chữ và kiểu nét. Vì vậy họ khuyến nghị card có bộ nhớ riêng. Ngoài ra, muốn bật kiểu hiển thị nhanh thì cần DirectX 12 ở mức tính năng 12_0.
Nếu làm việc với dữ liệu lớn hoặc đám mây điểm, Autodesk khuyến nghị riêng: 32 GB RAM trở lên và card 12 GB bộ nhớ đồ họa.
Bộ công cụ chuyên ngành cần thêm dung lượng. Đây là chỗ sinh viên hay thiếu chỗ trống giữa chừng:
| Bộ công cụ | Dung lượng cần thêm |
|---|---|
| AutoCAD Architecture | 20 GB |
| AutoCAD MEP | 21 GB |
| AutoCAD Map 3D | 20 GB |
| AutoCAD Electrical | 20 GB |
| AutoCAD Plant 3D, Mechanical | 12 GB |
| AutoCAD Raster Design | 1 GB |
Trên máy Mac thì nhẹ hơn. Bản cho macOS chạy được trên chip Apple M series, cần macOS Sonoma trở lên, RAM cơ bản 8 GB và khuyến nghị 16 GB, chỉ tốn 8 GB ổ cứng. Nghịch lý là bản Mac dễ tính hơn bản Windows, nhưng đổi lại nó thiếu một số công cụ.
Số liệu trên lấy từ tài liệu System requirements for AutoCAD 2027 của Autodesk.
Phân biệt AutoCAD với AutoCAD LT
Trong danh sách sản phẩm, bạn sẽ thấy nhiều tên bắt đầu bằng AutoCAD. Đừng nhầm.
AutoCAD là bản đầy đủ, có cả hai chiều và ba chiều, có bộ công cụ chuyên ngành và cho phép lập trình mở rộng. Đây là bản sinh viên nên chọn.
AutoCAD LT là bản rút gọn, chỉ vẽ hai chiều, không lập trình mở rộng được.
Các tên khác như AutoCAD Architecture, AutoCAD Mechanical hay AutoCAD Plant 3D là bộ công cụ chuyên ngành, nằm sẵn trong bản đầy đủ.
Tải và cài đặt
Bước 1: Vào danh sách phần mềm và chọn sản phẩm
Mở trang phần mềm giáo dục của Autodesk rồi đăng nhập bằng email trường đã dùng để đăng ký. Đây chính là trang có danh sách phần mềm để chọn, và nếu tài khoản của bạn đã được duyệt thì đầu trang hiện ngày hết hạn quyền giáo dục.
Tìm AutoCAD trong danh sách, bấm Select, rồi chọn tiếp Select ở mục Student.
Nếu chưa có tài khoản Autodesk Education, hãy làm theo bài Đăng ký Autodesk Education cho sinh viên trước. Tài khoản chưa được xác minh thì phần mềm sẽ không hiện ra để tải.
Bước 2: Tìm phần mềm và tải bộ cài

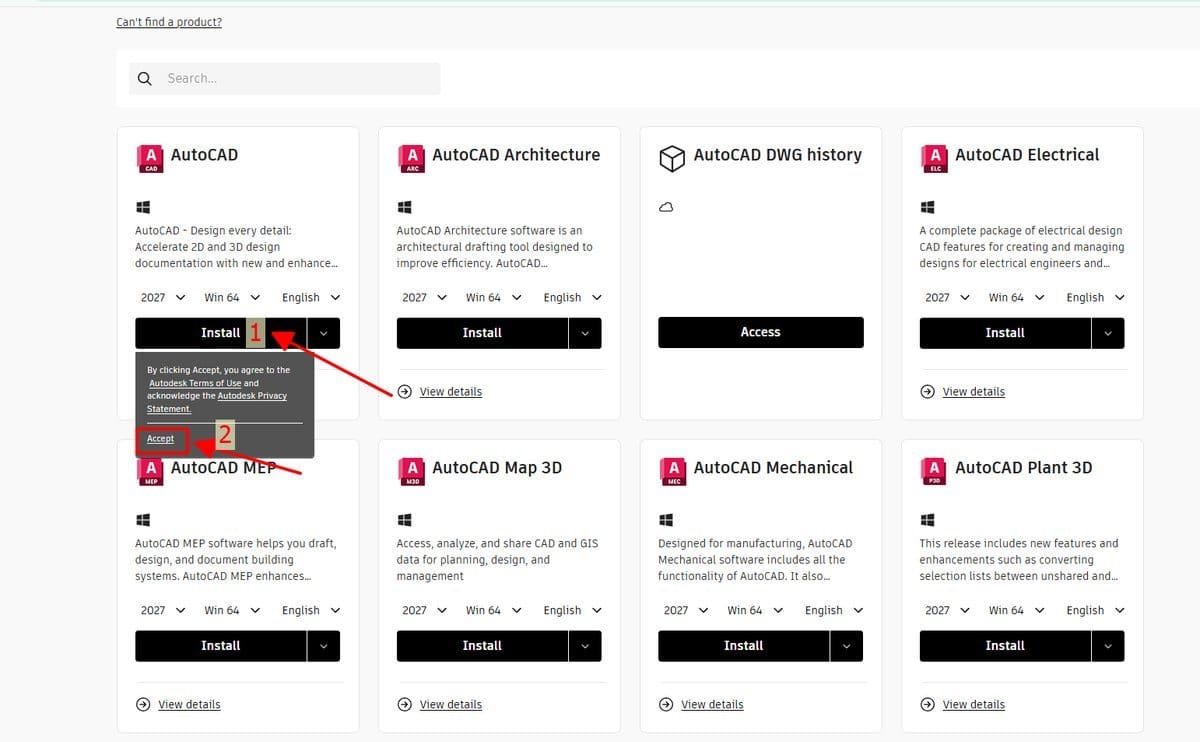

Vào mục Products and services trong tài khoản Autodesk, kéo xuống tìm AutoCAD, bấm Install rồi bấm Accept để tải bộ cài về.

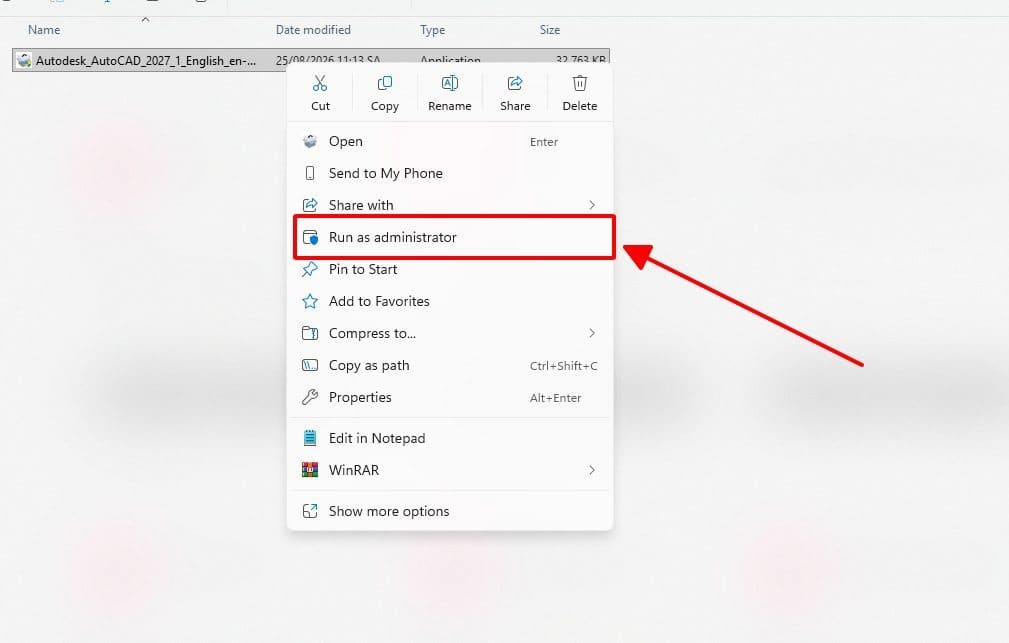

Tải xong, bấm chuột phải vào bộ cài và chọn Run as administrator.

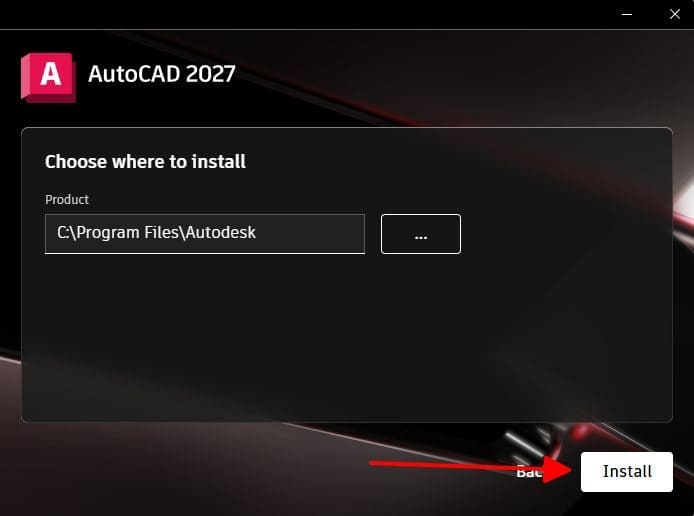

Bộ cài hỏi nơi cài đặt. Để mặc định là được.

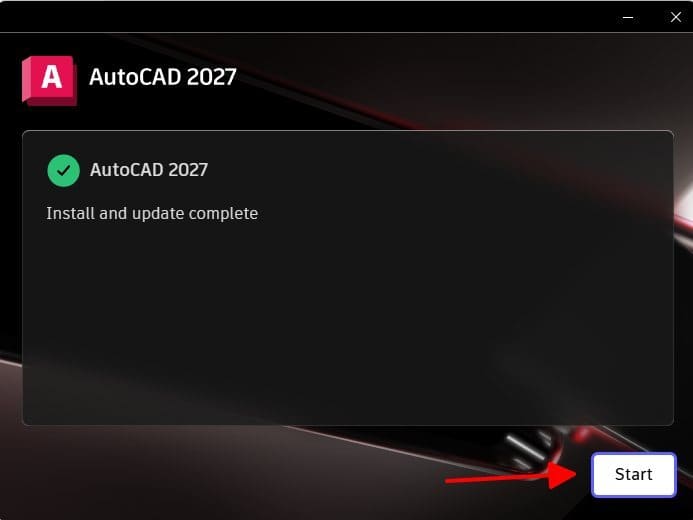

Chờ cài xong rồi bấm Start để mở phần mềm.
Lần mở đầu tiên, chọn Sign in with your Autodesk ID và đăng nhập bằng email trường. Nhập mã xác minh gửi về hộp thư là xong.
Thiết lập ban đầu cho đồ án
AutoCAD mặc định không hợp với bản vẽ xây dựng Việt Nam. Bốn việc nên làm ngay.
Đặt đơn vị là milimét. Bản vẽ xây dựng trong nước dùng milimét. AutoCAD cài mặc định có thể để đơn vị khác. Gõ lệnh UNITS để đổi. Làm trước khi vẽ nét đầu tiên, vì đổi sau thì tỷ lệ in sai hết.
Vẽ theo tỷ lệ thật. Một mét ngoài đời là một nghìn đơn vị trong bản vẽ. Đừng vẽ thu nhỏ sẵn. Việc thu phóng để lại cho lúc in.
Lập bộ layer từ đầu. Mỗi loại nét một layer riêng: tường, cột, kích thước, ghi chú, trục. Bản vẽ đồ án gộp hết vào một layer thì sửa rất khổ, và thầy chấm cũng nhìn ra ngay.
Hiểu hai không gian. AutoCAD có không gian mô hình để vẽ và không gian giấy để trình bày. Vẽ ở không gian mô hình theo kích thước thật, rồi sang không gian giấy đặt khung tên và chọn tỷ lệ in. Nhiều sinh viên bỏ qua không gian giấy nên in ra sai tỷ lệ.
Có gì mới trong AutoCAD 2027
Tài khoản Education cấp bản mới nhất, nên bạn sẽ tải về AutoCAD 2027. Những thay đổi đáng chú ý với người học, dịch từ trang tính năng mới của Autodesk.
Geometry Cleanup — dọn lỗi hình học. AutoCAD 2027 quét bản vẽ để tìm và sửa những lỗi hình học thường gặp. Bản vẽ đồ án hay có nét chồng nét, đường không khép kín hay điểm thừa, và đây đúng là thứ công cụ này xử lý.
Trợ lý Autodesk Assistant. Trợ lý biết đếm đối tượng, phân tích theo vùng chọn, báo đơn vị theo ngữ cảnh và đưa gợi ý.
Sửa thuộc tính nhiều tờ cùng lúc. Trong bảng quản lý bộ bản vẽ, chọn nhiều tờ rồi sửa các thuộc tính chung một lần. Đỡ hẳn công khi đổi tên đồ án hay đổi thông tin khung tên.
Chỉnh sửa đỉnh đa tuyến dễ hơn. Trình đơn hiện ra khi rê chuột lên điểm nắm được viết lại cho dễ hiểu, và thêm tùy chọn kéo dài ở điểm đầu hoặc điểm cuối.
Chọn toàn bộ chữ bằng Ctrl+A trong hộp thoại thuộc tính. Thay đổi nhỏ nhưng dùng nhiều.
Lệnh SAVEAS lưu đầy đủ. Bản 2027 thực hiện lưu toàn phần thay vì lưu gia tăng, nên tệp gọn hơn.
Về hiệu năng, bản này cũng cải thiện tốc độ khi chỉnh sửa mảng đối tượng tại chỗ, và giữ nguyên kiểu hiển thị trong lúc chỉnh thay vì tự chuyển sang chế độ khung dây nhanh.
Ba lỗi hay gặp
Tải nhầm AutoCAD LT. Kiểm lại tên sản phẩm trước khi bấm Install. Cài nhầm thì gỡ đi cài lại, không mất gì ngoài thời gian.
Bộ cài chạy rất lâu. AutoCAD tải thêm dữ liệu trong lúc cài. Mạng chậm thì quá trình này kéo dài. Đừng tắt giữa chừng.
Mở lên thấy giao diện lạ. AutoCAD có nhiều không gian làm việc khác nhau. Chọn lại không gian Drafting and Annotation ở góc dưới bên phải là về giao diện quen thuộc.
Mở bản vẽ của người khác thì chữ biến thành dấu hỏi. Đây là lỗi phông chữ, hay gặp với bản vẽ dùng phông tiếng Việt cũ. AutoCAD sẽ hỏi thay bằng phông có sẵn. Với bản vẽ đồ án thì chọn phông thay thế là dùng được, nhưng nhớ kiểm lại các dòng ghi chú xem có bị lệch khung không.
Máy báo thiếu dung lượng giữa chừng. Bộ cài giải nén ra một thư mục tạm khá lớn trước khi cài. Cần trống gấp đôi dung lượng bộ cài, nên dọn ổ đĩa trước cho chắc.
Mẹo dùng AutoCAD cho kỳ đồ án
Bốn thói quen giúp làm đồ án nhanh hơn hẳn, và cũng là thứ người chấm nhìn ra ngay.
Dùng block cho thứ lặp lại. Cửa, cửa sổ, thiết bị vệ sinh, ký hiệu cao độ đều nên là block. Sửa một block là sửa hết mọi chỗ đã đặt. Vẽ lại từng cái thì đổi phương án là làm lại cả buổi.
Đặt tên tệp có phiên bản. Đừng ghi đè lên tệp cũ. Mỗi lần nộp hoặc mỗi mốc lớn thì lưu một bản mới có ngày tháng. Đồ án hỏng tệp giữa kỳ là chuyện có thật.
Kiểm bản in trước khi in thật. Xem trước bản in để bắt lỗi tỷ lệ, nét quá mảnh hoặc quá đậm, chữ chồng lên nhau. In ra giấy rồi mới thấy thì mất tiền và mất thời gian.
Học phím tắt của những lệnh dùng nhiều nhất. Chỉ cần thuộc khoảng mười lệnh là tốc độ vẽ khác hẳn. Bắt đầu từ các lệnh vẽ đường, sao chép, di chuyển, cắt tỉa và ghi kích thước.
Câu hỏi thường gặp
AutoCAD có bản cho máy Mac không?
Có, và bản 2027 chạy được cả trên chip Apple M series. Giao diện khác bản Windows đôi chút và thiếu một số công cụ, nhưng vẽ hai chiều thì đủ. Yêu cầu cấu hình cũng nhẹ hơn bản Windows.
Học AutoCAD mất bao lâu?
Vẽ được bản vẽ đơn giản thì vài buổi. Nhưng làm chủ để triển khai đồ án nhanh và đúng chuẩn thì cần học có hệ thống, nhất là phần layer, block và in ấn.
Có nên học AutoCAD khi đã có Revit?
Có. Bản vẽ hai chiều vẫn là ngôn ngữ chung của ngành. Nhiều hồ sơ, bản vẽ cũ và bản vẽ nhà thầu vẫn ở dạng AutoCAD. Ngay cả khi làm việc hoàn toàn trên mô hình, bạn vẫn phải đọc bản vẽ hai chiều do bên khác gửi sang, và vẫn phải xuất bản vẽ hai chiều cho họ.
Bản vẽ in ra bị sai tỷ lệ thì sửa thế nào?
Gần như luôn do in thẳng từ không gian mô hình. Chuyển sang không gian giấy, tạo khung nhìn rồi đặt tỷ lệ cho khung nhìn đó.
File AutoCAD mở ra bị thiếu nét hoặc lỗi phông chữ?
Thường do thiếu phông chữ mà người vẽ đã dùng. AutoCAD sẽ hỏi thay bằng phông khác. Với bản vẽ đồ án thì chọn một phông có sẵn là được.
Sinh viên năm nhất nên học AutoCAD đến mức nào?
Đủ để vẽ và in được bản vẽ đồ án đúng tỷ lệ, đúng khung tên. Chưa cần học lập trình hay tùy biến sâu.
