AutoCAD là phần mềm vẽ kỹ thuật của hãng Autodesk, bán ra từ tháng 12 năm 1982 và đến nay vẫn là công cụ dựng bản vẽ hai chiều phổ biến nhất trong ngành xây dựng Việt Nam. Bộ hồ sơ thiết kế mà chủ đầu tư nhận, nhà thầu thi công theo và cơ quan quản lý lưu, gần như luôn là một tập bản vẽ vẽ bằng AutoCAD.
Đây là trang tổng hợp của Viện Tin học Xây dựng — nơi mỗi năm có hàng trăm kỹ sư và sinh viên học vẽ kỹ thuật trên máy. Trang trả lời gọn những câu hỏi hay gặp về phần mềm này: dùng để làm gì trong một bộ hồ sơ thật, ba bản đang bán khác nhau ở đâu, giá bao nhiêu. Phần sau nói tiếp về máy tính cần gì, học mất bao lâu và khi nào thì phải chuyển sang Revit.
Nếu bạn đang muốn học từ đầu và đi trọn một bộ hồ sơ, khóa AutoCAD từ cơ bản đến nâng cao là đường ngắn nhất. Còn nếu bạn chỉ cần tra một điều cụ thể, mỗi mục dưới đây đều dẫn tới một bài đi sâu hơn.
AutoCAD là gì
AutoCAD là phần mềm cho phép vẽ các đối tượng hình học chính xác tới từng milimét, rồi ghi kích thước, gắn ký hiệu, sắp lên khổ giấy và in ra bản vẽ. Khác với phần mềm vẽ hình thông thường, mọi nét trong AutoCAD đều có tọa độ và kích thước thật, nên bản vẽ dùng được để thi công chứ không chỉ để nhìn.
Có một chi tiết hay bị chép sai giữa các trang tiếng Việt: nhiều nơi viết AutoCAD là chữ tắt của "Automatic Computer Aided Design". Autodesk không công bố cách giải nghĩa nào như vậy. AutoCAD là tên thương mại do hãng đặt, trong đó CAD là Computer Aided Design — thiết kế với sự trợ giúp của máy tính.
Điều đáng nhớ hơn tên gọi là vị trí của phần mềm này trong nghề. Từ năm 1982 tới nay, định dạng tệp của nó là DWG đã trở thành ngôn ngữ chung để trao đổi bản vẽ. Kiến trúc sư, kỹ sư kết cấu, kỹ sư cơ điện, nhà thầu và cơ quan thẩm định đều gửi cho nhau tệp DWG. Đó là lý do một người làm xây dựng khó tránh được AutoCAD, kể cả khi đã dùng phần mềm khác để dựng mô hình.

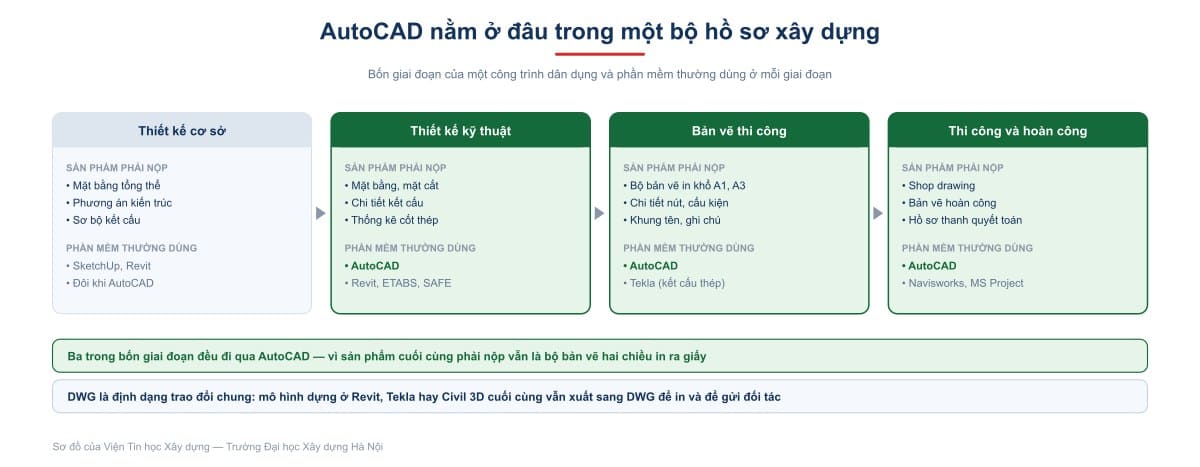

AutoCAD dùng để làm gì trong một bộ hồ sơ xây dựng
Phần lớn bài viết trên mạng trả lời câu hỏi này bằng cách liệt kê các ngành: hàng không, ô tô, cơ khí, nội thất. Với người làm xây dựng, câu trả lời hữu ích hơn nằm ở chỗ khác: phần mềm này làm phần nào trong bốn giai đoạn của một công trình.
Ở giai đoạn ý tưởng, phần mềm dựng khối như SketchUp hoặc Revit thường nhanh hơn. Nhưng từ bước thiết kế kỹ thuật trở đi, sản phẩm phải nộp lại là bản vẽ hai chiều in ra giấy, có khung tên, có tỷ lệ, có ghi chú và chữ ký. Đó là phần việc của AutoCAD.
Cụ thể, ba nhóm việc sau chiếm gần hết thời gian một người dùng AutoCAD trong ngành xây dựng.
- Triển khai bản vẽ. Từ phương án đã chốt, dựng mặt bằng từng tầng, mặt cắt, mặt đứng, chi tiết nút, chi tiết cấu kiện. Đây là phần nặng nhất và cũng là phần dễ sai nhất.
- Chuẩn hóa và in. Đặt lớp, nét, cỡ chữ, tỷ lệ, khung tên; sắp bản vẽ lên khổ A1 hoặc A3 rồi in ra cả bộ. Một bộ hồ sơ vài chục tờ mà mỗi tờ một kiểu là hồ sơ bị trả lại.
- Sửa và phát hành lại. Công trình nào cũng thay đổi. Bản vẽ phải sửa được nhanh và sửa đồng bộ, nếu không thì bản in trên công trường sẽ khác bản trong máy.
Ba nhóm việc đó cũng chính là thứ khóa đọc bản vẽ xây dựng và các bài về cách đọc bản vẽ xây dựng đi kèm: vẽ được và đọc được là hai mặt của cùng một kỹ năng.
Năm thứ làm nên một bản vẽ AutoCAD đúng chuẩn
Người mới thường nghĩ học AutoCAD là học thuộc lệnh. Thực tế, thứ phân biệt một bản vẽ nghiệp dư với một bộ hồ sơ dùng được nằm ở năm khái niệm dưới đây, và không cái nào trong đó là một lệnh vẽ.
- Layer. Mỗi loại nét nằm một lớp riêng: tường, cột, trục, kích thước, ghi chú. Nhờ đó tắt bật được từng phần và in ra đúng độ đậm nhạt.
- Model và Layout. Vẽ đúng kích thước thật trong Model, rồi đặt tỷ lệ khi in ở Layout. Đây là khái niệm sinh viên năm nhất hay làm ngược nhất.
- Xref. Tham chiếu bản vẽ này vào bản vẽ kia. Kiến trúc sửa mặt bằng thì bản kết cấu và bản điện nước cập nhật theo, không phải chép lại.
- Block có thuộc tính. Một ký hiệu vẽ một lần, dùng lại khắp bộ hồ sơ, và mang theo dữ liệu để thống kê được số lượng.
- Sheet Set. Quản lý cả bộ bản vẽ như một hồ sơ, đánh số tờ và in hàng loạt thay vì mở từng tệp.
Nắm năm thứ này là qua được ranh giới giữa "biết vẽ" và "làm được hồ sơ". Bài AutoCAD nâng cao gồm những gì mở rộng danh sách này thành mười kỹ năng của người đi làm.

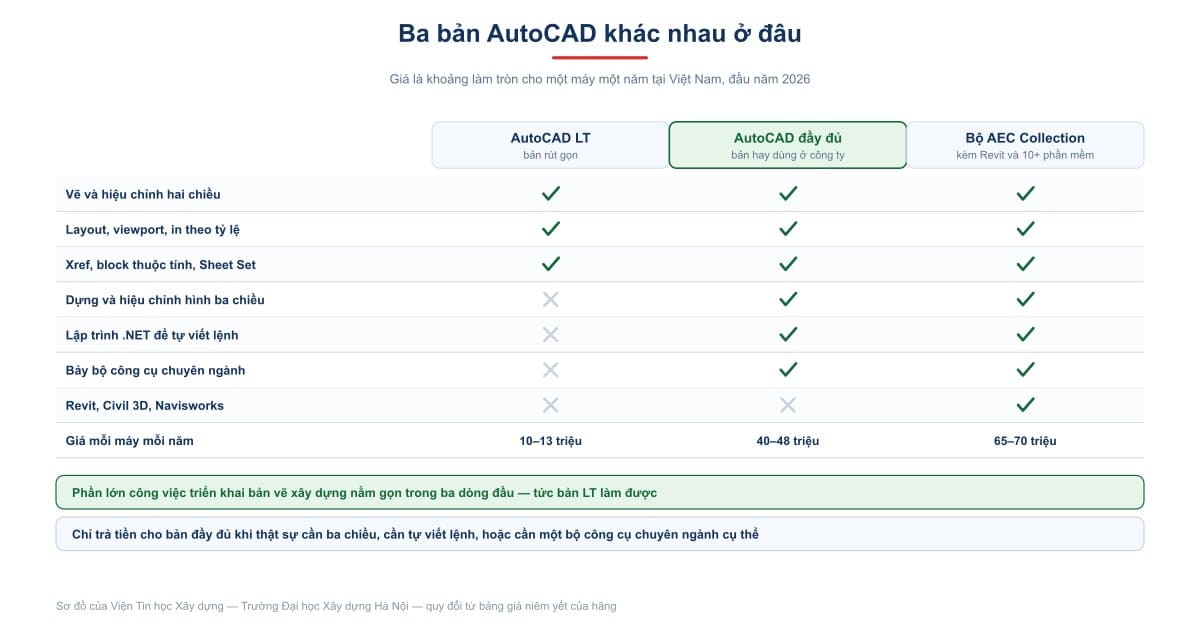

Ba bản AutoCAD khác nhau ở đâu
Autodesk đang bán ba mức, và nhiều phòng kỹ thuật trả tiền cho mức đắt nhất trong khi công việc hằng ngày chỉ cần mức rẻ nhất.
AutoCAD LT là bản vẽ hai chiều. Nó có đủ Layer, Layout, Xref, Block thuộc tính và Sheet Set — tức toàn bộ năm thứ ở mục trên. Từ bản 2024, LT có thêm AutoLISP để viết những lệnh đơn giản; thứ nó không có là .NET và dựng hình ba chiều. Với phần lớn người triển khai bản vẽ xây dựng, đây là bản vừa đủ.
AutoCAD đầy đủ thêm ba nhóm: dựng hình ba chiều, lập trình bằng .NET để tự viết lệnh, và bảy bộ công cụ chuyên ngành gồm Architecture, Mechanical, Electrical, Map 3D, MEP, Plant 3D và Raster Design. Chỉ nên trả khoản chênh này khi thật sự dùng tới.
Bộ AEC Collection gồm AutoCAD đầy đủ cộng Revit, Civil 3D, Navisworks, 3ds Max và nhiều phần mềm khác. Nếu công ty cần từ hai phần mềm Autodesk trở lên thì mua cả bộ rẻ hơn mua lẻ.
Cách kiểm tra rẻ nhất trước khi mua: hỏi từng người trong phòng xem tháng vừa rồi họ có mở tính năng nào ngoài vẽ hai chiều không. Nhiều phòng phát hiện chỉ một hai người cần bản đầy đủ.
Tệp DWG, phiên bản và máy tính cần gì
DWG là định dạng gốc của AutoCAD, còn DXF là định dạng trung gian để trao đổi với phần mềm khác. Định dạng DWG chỉ đổi vài năm một lần. Bản mới luôn mở được tệp của bản cũ; ngược lại thì người gửi phải chọn Save As và lưu về phiên bản thấp hơn. Đây là nguyên nhân của gần như mọi tình huống "gửi file mà bên kia không mở được".
Về phiên bản, mỗi năm hãng ra một bản mới mang tên năm sau. Với công việc triển khai bản vẽ, chênh lệch giữa các bản gần nhau rất nhỏ, nên không cần chạy theo bản mới nhất. Điều quan trọng hơn là cả nhóm dùng chung một phiên bản, hoặc thống nhất lưu tệp về một định dạng chung.
Về máy tính, AutoCAD nhẹ hơn Revit đáng kể. Điểm nghẽn của nó thường không phải card đồ họa mà là tốc độ xử lý của một nhân bộ xử lý, vì nhiều thao tác vẽ chỉ chạy trên một nhân. Một máy văn phòng đời mới, RAM 16 GB, ổ SSD là đủ cho bản vẽ xây dựng thông thường. Cấu hình chính thức của từng phiên bản hãng công bố tại trang yêu cầu hệ thống.
Tải AutoCAD ở đâu và giá bao nhiêu
Chỉ có một nơi tải hợp pháp là trang chủ Autodesk, sau khi đăng nhập bằng tài khoản có quyền dùng. Ba đường hợp pháp để có quyền đó:
- Bản giáo dục, miễn phí. Sinh viên và giảng viên đăng ký tài khoản Autodesk Education là dùng được bản đầy đủ, hạn một năm và gia hạn khi còn đi học. Các bước cụ thể nằm trong bài cài AutoCAD bản quyền miễn phí cho sinh viên. Giới hạn: chỉ dùng cho học tập, không dùng cho công việc có thu tiền.
- Bản dùng thử 30 ngày. Đủ để thử xem mình cần bản LT hay bản đầy đủ.
- Mua thuê bao. Khoảng giá làm tròn hiện nay là 10 đến 13 triệu đồng một máy một năm cho bản LT, và 40 đến 48 triệu cho bản đầy đủ. Bài giá bản quyền AutoCAD phân tích kỹ ba mức giá, chuyện mua ba năm có rẻ hơn không, và cách nhận ra những tài khoản rao vài trăm nghìn đồng một năm.
Bản bẻ khóa thì ngoài rủi ro pháp lý còn mất phần cập nhật và hỗ trợ, nên hay lỗi khi mở tệp của đối tác. Với doanh nghiệp còn một rủi ro nữa: nhiều gói thầu nay yêu cầu chứng minh bản quyền phần mềm trong hồ sơ năng lực.

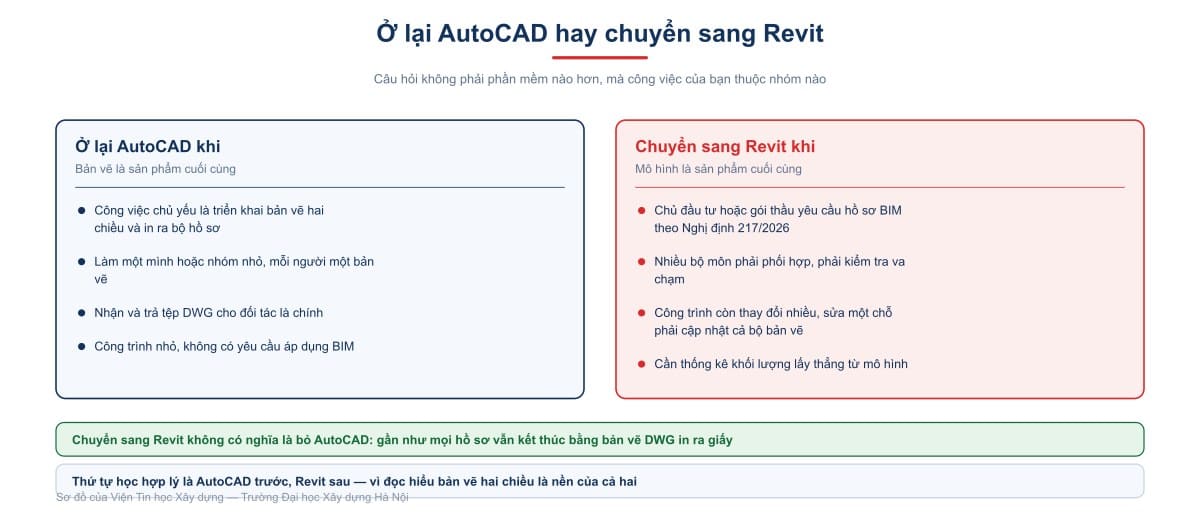

AutoCAD và Revit: khi nào thì phải chuyển
Đây là câu hỏi được gửi tới Viện nhiều nhất trong mấy năm gần đây, và câu trả lời không phải "phần mềm nào hơn". Hai phần mềm làm hai việc khác nhau: AutoCAD vẽ bản vẽ, còn Revit dựng mô hình rồi cắt ra bản vẽ.
Hệ quả thực tế nằm ở chỗ sửa. Trong AutoCAD, đổi một cây cột nghĩa là sửa tay ở mặt bằng, mặt cắt, chi tiết và bảng thống kê — bốn chỗ, và quên một chỗ là hồ sơ vênh. Trong Revit, sửa mô hình một lần thì mọi bản vẽ cắt ra từ nó tự cập nhật.
Nhưng chuyển sang Revit không có nghĩa là bỏ AutoCAD. Hồ sơ nộp vẫn là bản vẽ, và bản vẽ ấy vẫn xuất sang DWG để in và để gửi đối tác. Chi tiết về Revit nằm ở trang cẩm nang Revit, còn lộ trình bắt buộc áp dụng BIM tại Việt Nam nằm ở bài Nghị định 217/2026.
Với hạ tầng thì hướng đi khác một chút: đường, san nền, thoát nước thường chuyển sang Civil 3D, phần mềm chạy ngay trên nền AutoCAD nên giao diện quen thuộc.
Học AutoCAD: mất bao lâu và học đến mức nào
Vẽ được hình đầu tiên chỉ mất một buổi. Nhưng làm được một bộ hồ sơ đúng chuẩn thì cần chừng hai đến ba tháng thực hành đều đặn, và mốc thời gian cụ thể nằm trong bài học AutoCAD mất bao lâu.
Câu hỏi đáng bàn hơn là học đến mức nào thì dừng. Có ba mốc:
- Mức đọc và sửa. Đủ để mở bản vẽ của người khác, đo, tra và sửa những chỗ nhỏ. Kỹ sư hiện trường và người làm dự toán thường dừng ở đây.
- Mức triển khai. Tự dựng được cả bộ bản vẽ từ phương án, chuẩn hóa và in ra hồ sơ hoàn chỉnh. Đây là mức của người làm thiết kế.
- Mức tự động hóa. Viết lệnh riêng để làm những việc lặp đi lặp lại. Bài lập trình AutoCAD tiết kiệm bao nhiêu giờ có bảng đo để biết mình có nên bước vào mức này không.
Sinh viên nên nhắm mức triển khai trước khi ra trường; bài sinh viên xây dựng học AutoCAD đến mức nào nói rõ ranh giới đó.
Câu hỏi thường gặp
AutoCAD có miễn phí không?
Không, trừ hai trường hợp. Sinh viên và giảng viên dùng miễn phí bản giáo dục khi còn đi học, và bất kỳ ai cũng dùng thử được 30 ngày. Ngoài ra là thuê bao trả tiền theo tháng, theo năm hoặc theo ba năm.
Học AutoCAD trước hay Revit trước?
AutoCAD trước. Đọc hiểu bản vẽ hai chiều là nền của cả hai phần mềm, và hồ sơ cuối cùng dù dựng bằng gì thì vẫn phát hành dưới dạng bản vẽ.
AutoCAD LT có mở được tệp của bản đầy đủ không?
Mở được, vì cùng định dạng DWG. Nhưng đối tượng ba chiều hoặc do bộ công cụ chuyên ngành tạo ra thì chỉ xem được chứ không sửa đúng cách.
Một giấy phép dùng được cho mấy máy?
Bản một người dùng cài được trên tối đa ba máy, nhưng chỉ một người được dùng và không dùng đồng thời trên hai máy.
Không học ngành xây dựng có học AutoCAD được không?
Được. Nhưng để làm hồ sơ xây dựng thì cần biết đọc bản vẽ trước, nếu không sẽ vẽ đúng lệnh mà sai quy ước ngành.
Học AutoCAD trên bản giáo dục rồi đi làm có phải học lại không?
Không. Bản giáo dục là bản đầy đủ, giao diện và tính năng giống hệt bản thương mại, chỉ khác điều khoản sử dụng và dấu hiệu trên tệp xuất ra.
