Bảng diện tích phòng trên mặt bằng là chỗ sai nhiều nhất trong cả bộ hồ sơ. Không phải vì ai tính sai, mà vì mặt bằng đổi mà bảng thì quên đổi. Kiến trúc dịch một bức tường 200, diện tích phòng đổi, bảng vẫn giữ con số cũ, và nó đi thẳng vào dự toán.
Lệnh field trong CAD cắt đứt chuỗi ấy: nó gắn con số trên bản vẽ vào chính hình vẽ, nên sửa hình là chữ tự đổi. Bài này đo hẳn một lần để thấy nó đổi thật. Muốn học trọn cách trình bày và thống kê từ bản vẽ thì xem khóa AutoCAD Xây Dựng.
Trường dữ liệu trong CAD là gì
Một dòng chữ bình thường chứa ký tự chết: bạn gõ 3000000 thì nó là ba triệu mãi mãi, dù hình bên cạnh có đổi thế nào.
Một trường dữ liệu trong CAD thì khác. Nó không chứa con số, nó chứa một câu hỏi: "diện tích của đa tuyến kia là bao nhiêu". Mỗi lần bản vẽ vẽ lại màn hình, máy hỏi lại câu ấy và in ra câu trả lời mới nhất.
Trường hỏi được nhiều thứ, không riêng diện tích:
| Nhóm | Ví dụ hay dùng trong xây dựng |
|---|---|
| Thuộc tính đối tượng | diện tích, chu vi, chiều dài, bán kính, toạ độ |
| Thông tin bản vẽ | tên tệp, đường dẫn, ngày sửa gần nhất, người sửa |
| Thông tin tờ in | số tờ, tổng số tờ, tên khung nhìn |
| Biến hệ thống | tỉ lệ in, đơn vị, giá trị của một biến bất kỳ |
Nhóm thứ ba là chỗ tiết kiệm nhất khi làm hồ sơ nhiều tờ: số tờ trong khung tên tự chạy, khỏi sửa tay khi chèn thêm một tờ giữa bộ.
Cách gọi lệnh field trong CAD
| Đường vào | Dùng gì |
|---|---|
| Lệnh đầy đủ | FIELD |
| Lệnh tắt | không có |
| Trong lúc gõ chữ | bấm chuột phải trong ô soạn chữ rồi chọn Insert Field |
| Phím tắt trong ô chữ | Ctrl + F |
Cách hay dùng nhất là cách thứ ba: đang gõ ghi chú thì chèn luôn một trường vào giữa câu, kiểu Diện tích: <trường> m². Chữ và ô soạn chữ có trong bài chữ trong CAD.
Đo một lần cho chắc: con số có tự đổi không
Đây là phép thử đáng làm trước khi tin vào bất cứ cơ chế tự động nào.
Vẽ một đa tuyến kín 2000 × 1500, diện tích tính tay là 3.000.000. Đặt cạnh nó một ô chữ mang trường diện tích của chính đa tuyến ấy.
| Đo cái gì | Giá trị |
|---|---|
| Diện tích tính tay | 3.000.000 |
| Diện tích máy đọc trên đa tuyến | 3.000.000 |
| Ô chữ mang trường hiện ra | S = 3000000 |

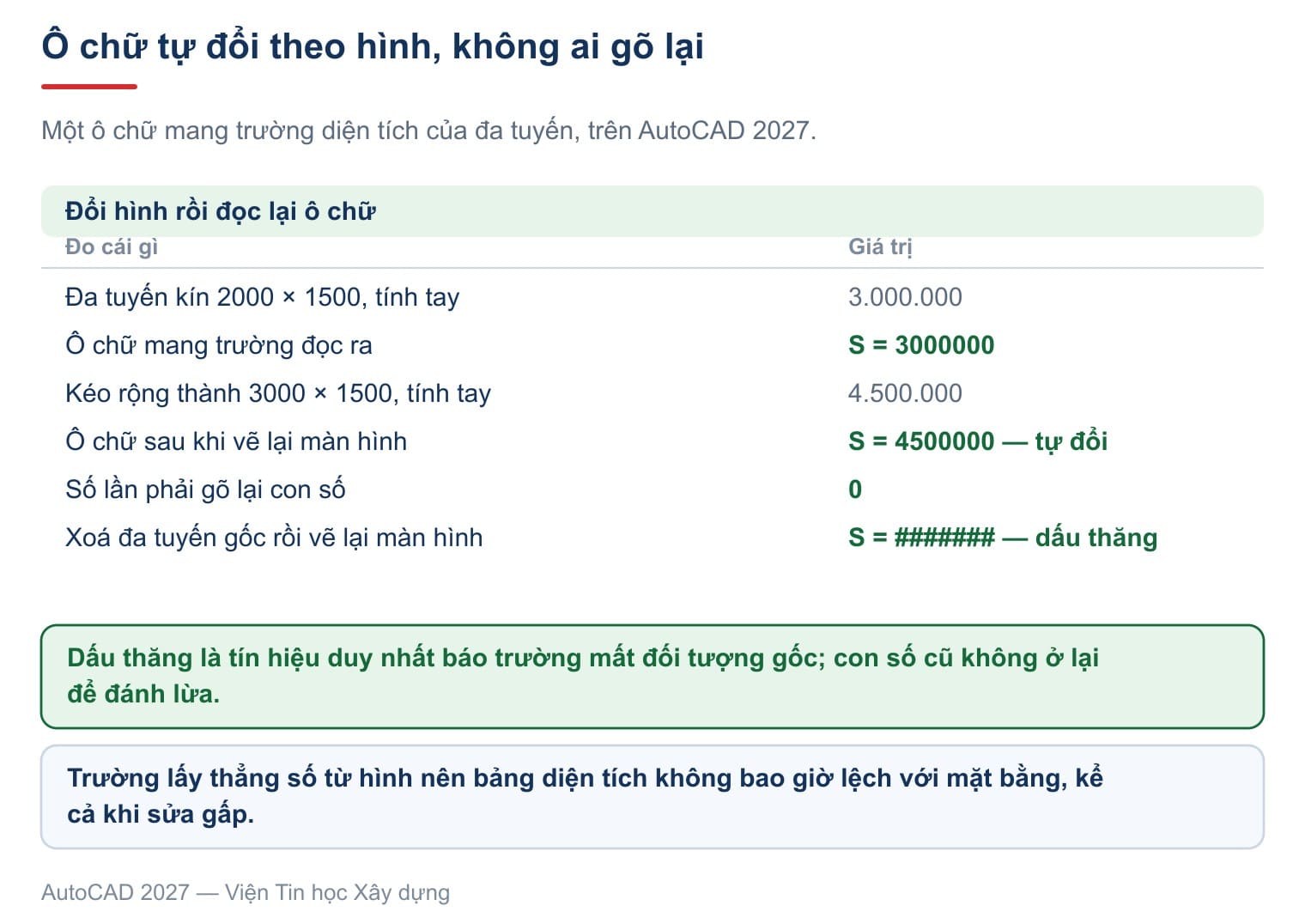

Khớp. Bây giờ kéo đa tuyến rộng thêm 1000, thành 3000 × 1500, tức diện tích phải là 4.500.000. Không đụng gì tới ô chữ. Vẽ lại màn hình rồi đọc:
| Đo cái gì | Giá trị |
|---|---|
| Diện tích tính tay sau khi kéo | 4.500.000 |
| Ô chữ mang trường hiện ra | S = 4500000 |
| Số lần phải gõ lại con số | 0 |
Con số tự đổi. Đây chính là thứ làm bảng diện tích không bao giờ lệch với mặt bằng nữa.
Khi hình gốc bị xoá: dấu thăng
Câu hỏi tiếp theo phải hỏi: nếu ai đó xoá mất đa tuyến thì con số cũ có nằm lại đánh lừa người đọc không?
Xoá đa tuyến rồi vẽ lại màn hình, ô chữ hiện ra:
S = #######Dấu thăng, không phải con số cũ. Đó là điều đáng mừng: trường mất đối tượng gốc thì báo ngay bằng mắt thường, chứ không lặng lẽ giữ giá trị cũ. Trên một bộ hồ sơ, một hàng dấu thăng dễ thấy hơn nhiều so với một con số đúng định dạng nhưng đã lỗi thời.
Cách chữa: hoặc dựng lại hình rồi gắn trường vào hình mới, hoặc sửa ô chữ thành chữ thường nếu con số ấy không còn nguồn.
Diện tích tự cập nhật trong hồ sơ thật
Ba chỗ dùng đáng công nhất, theo thứ tự hay gặp.
Bảng diện tích phòng. Mỗi phòng một đa tuyến kín trên lớp riêng, mỗi ô diện tích là một trường trỏ vào đa tuyến ấy. Kiến trúc dịch tường, bảng tự chạy theo. Cách lấy diện tích bằng lệnh có trong bài tính diện tích trong CAD.
Khung tên. Số tờ, tổng số tờ, tên tệp, ngày in. Bốn ô này sửa tay là bốn chỗ quên.
Ghi chú chiều dài. Đường ống, tim đường, hàng rào — gắn trường chiều dài vào chính đường ấy thì kéo dài đường là con số đổi theo.
Có một chỗ nữa đáng cân nhắc, và nó quyết định bộ hồ sơ sạch hay rối: đặt đa tuyến nguồn lên một lớp riêng rồi tắt lớp ấy khi in. Diện tích tự cập nhật chỉ đáng tin khi mỗi phòng có đúng một đường bao kín, mà đường bao ấy thì không cần hiện trên bản in. Một lớp riêng cho chúng giải quyết cả hai việc cùng lúc, và người sau mở bản vẽ ra là hiểu ngay cơ chế. Quản lý lớp có trong bài layer trong CAD.
Điểm chung: trường chỉ đáng dùng khi hình là nguồn sự thật. Nếu con số đến từ chỗ khác, ví dụ tính tay theo tiêu chuẩn, thì đừng gắn trường — gắn vào là con số sai theo hình.
Lệnh dataextraction trong CAD: rút cả bảng ra một lượt
Trường giải bài toán một con số. Khi cần cả một bảng — đếm block, liệt kê thuộc tính, cộng diện tích hàng loạt — thì có lệnh khác.
| Lệnh | Lệnh tắt | Việc nó làm |
|---|---|---|
DATAEXTRACTION | DX | Rút thuộc tính của hàng loạt đối tượng thành bảng |
DATALINK | DL | Gắn một bảng trong bản vẽ với một tệp Excel |
DATAEXTRACTION chạy theo từng bước hỏi đáp: chọn nguồn, chọn loại đối tượng, chọn thuộc tính cần lấy, rồi chọn đưa kết quả vào bảng trên bản vẽ hay ghi ra tệp ngoài. Kết quả là một bảng thật trong AutoCAD chứ không phải chữ rời.
Lệnh DATALINK trong CAD đi chiều ngược lại. Tài liệu Autodesk ghi: "A table can be linked to data in a Microsoft Excel (XLS, XLSX, or CSV) file." Sửa tệp Excel rồi cập nhật thì bảng trên bản vẽ đổi theo.
Ba lệnh này đều là công cụ sẵn có của bản 2027, không phải tiện ích bên ngoài. Người tìm hay gõ theo tên tiếng Anh — field autocad, dataextraction, datalink — nhưng cả ba đều gõ thẳng ở dòng lệnh là ra.
Ba công cụ, ba hướng dữ liệu khác nhau: trường lấy số từ hình, rút bảng lấy số từ nhiều đối tượng, liên kết dữ liệu lấy số từ tệp ngoài. Việc đưa toạ độ từ Excel vào bản vẽ có trong bài nhập toạ độ từ Excel.
Mấy điều hay nghe nhưng không đúng
| Người ta hay nói | Thực tế đo được |
|---|---|
| Trường chỉ ghi được tên tệp và ngày tháng | Ghi được cả diện tích, chu vi, chiều dài, toạ độ của một hình cụ thể |
| Sửa hình xong phải gõ lại con số | Đổi 2000 × 1500 thành 3000 × 1500, ô chữ tự đổi, gõ lại 0 lần |
| Xoá hình thì trường giữ số cũ | Nó hiện dấu thăng ####### |
FIELD có lệnh tắt | Không có; trong ô soạn chữ thì bấm Ctrl + F |
| Trường và bảng Excel là một thứ | Trường lấy số từ hình, DATALINK lấy số từ tệp Excel |
