Dời một cụm hình đi đúng 2500 theo phương ngang và 1500 theo phương đứng. Nghe đơn giản, mà rất nhiều người làm xong thấy hình nằm lệch, rồi phải bấm hoàn tác làm lại.
Lệnh move trong CAD có hai đường khai khoảng dời, và chỗ lẫn lộn nằm đúng ở câu hỏi thứ hai. Bài này đo cả hai đường trên cùng một hình, chép nguyên văn dãy câu máy hỏi, và chỉ ra vì sao hình hay dời sai chỗ. Muốn học trọn bộ lệnh chỉnh sửa thì xem khóa AutoCAD Xây Dựng.
Cách gọi lệnh move trong CAD
Theo tệp giao diện acad.cuix và tệp bí danh acad.pgp của bản 2027.
| Lối vào | Nội dung |
|---|---|
| Lệnh đầy đủ | MOVE |
| Lệnh tắt | M |
| Ribbon | Home → Modify → Move |
| Menu cổ điển | Modify → Move |
| Thanh công cụ | Modify → Move |
Lệnh tắt chỉ một chữ cái, nên đây là một trong những lệnh gõ nhanh nhất. Hai lệnh hay đi cùng, cũng đọc từ tệp ấy:
| Lệnh | Tắt | Ribbon |
|---|---|---|
COPY | CO, CP | Home → Modify → Copy |
3DMOVE | 3M | không có |
Từng bước trên dòng lệnh
Dãy dưới chép nguyên văn từ AutoCAD 2027.
Command: M
MOVE
Select objects: 1 found
Select objects:
Specify base point or [Displacement] <Displacement>:
Specify second point or <use first point as displacement>:| Bước | Máy hỏi | Bạn làm |
|---|---|---|
| 1 | Select objects: | Chọn hình, xong Enter |
| 2 | Specify base point or [Displacement] <Displacement>: | Bấm điểm gốc, hoặc gõ D |
| 3 | Specify second point or <use first point as displacement>: | Bấm điểm đến, hoặc Enter |
Cách quét chọn ở bước 1 quyết định bạn có lấy đủ hình hay không, và chuyện ấy nằm ở bài chọn đối tượng trong CAD.
Hai đường khai khoảng dời, cùng một kết quả
Đây là chỗ hay rối, nên đo hẳn cho rõ. Lấy một chữ nhật 2000 × 1000 có góc dưới trái tại toạ độ 1000, 1000. Dời nó đi 2500 theo phương ngang và 1500 theo phương đứng, bằng hai đường khác nhau:
| Đường | Cách làm | Góc dưới trái sau khi dời | Vector dời |
|---|---|---|---|
| Hai điểm | điểm gốc 1000,1000, điểm đến 3500,2500 | 3500, 2500 | 2500 và 1500 |
Displacement | gõ D, rồi gõ 2500,1500 | 3500, 2500 | 2500 và 1500 |
Hai đường khác nhau hoàn toàn về cách khai, mà ra đúng cùng một chỗ. Chọn đường nào là tuỳ việc: có sẵn hai điểm mốc trên bản vẽ thì dùng hai điểm, biết trước khoảng dời bằng số thì dùng Displacement cho gọn.
Vì sao hình dời sai chỗ
Nguyên nhân số một là bấm Enter nhầm ở câu hỏi thứ hai, và nó có con số hẳn hoi.
Câu Specify base point or [Displacement] <Displacement>: có mặc định nằm trong dấu ngoặc nhọn là Displacement. Bấm Enter cho nhanh là máy chuyển sang hiểu con số bạn gõ tiếp không còn là toạ độ điểm đến nữa, mà là khoảng dời.
Cùng một chữ nhật có góc dưới trái tại 1000, 1000, cùng một con số 3500,2500 gõ vào.
| Cách khai | Góc dưới trái sau khi dời |
|---|---|
Khai tử tế: điểm gốc 1000,1000, điểm đến 3500,2500 | 3500, 2500 |
Bấm Enter ở bước 2 rồi gõ 3500,2500 | 4500, 3500 |
Hàng dưới lệch đi đúng 1000 theo cả hai phương, vì hình dời đi 3500 và 2500 tính từ chỗ nó đang đứng, chứ không dời tới toạ độ đó. Trang dời hình bằng khoảng dời của Autodesk mô tả đúng cơ chế ấy, và câu chốt của nó rất ngắn: "At the prompt for the second point, press Enter."
Bắt điểm đang tắt là nguyên nhân thứ hai. Muốn dời cho khít vào một góc có sẵn thì phải bật bắt điểm, nếu không thì bấm bằng mắt và lệch vài đơn vị. Trên bản vẽ đo được OSMODE bằng 0, tức không bật chế độ bắt nào — mở lại bằng F3. Chuyện bắt điểm nằm ở bài bắt điểm trong CAD.
Có một điều nhiều nơi nói mà không đúng, nên nói rõ luôn: chế độ ghim trục không cứu được lúc gõ toạ độ. Đặt ORTHOMODE bằng 1 rồi dời từ 1000,1000 tới 3500,2500, hình vẫn ra đúng 3500, 2500 y như khi ORTHOMODE bằng 0. Ghim trục chỉ ràng buộc điểm bấm bằng chuột, còn toạ độ gõ tay thì nó không đụng tới.
Lệnh di chuyển trong CAD và ba cách khai điểm đến

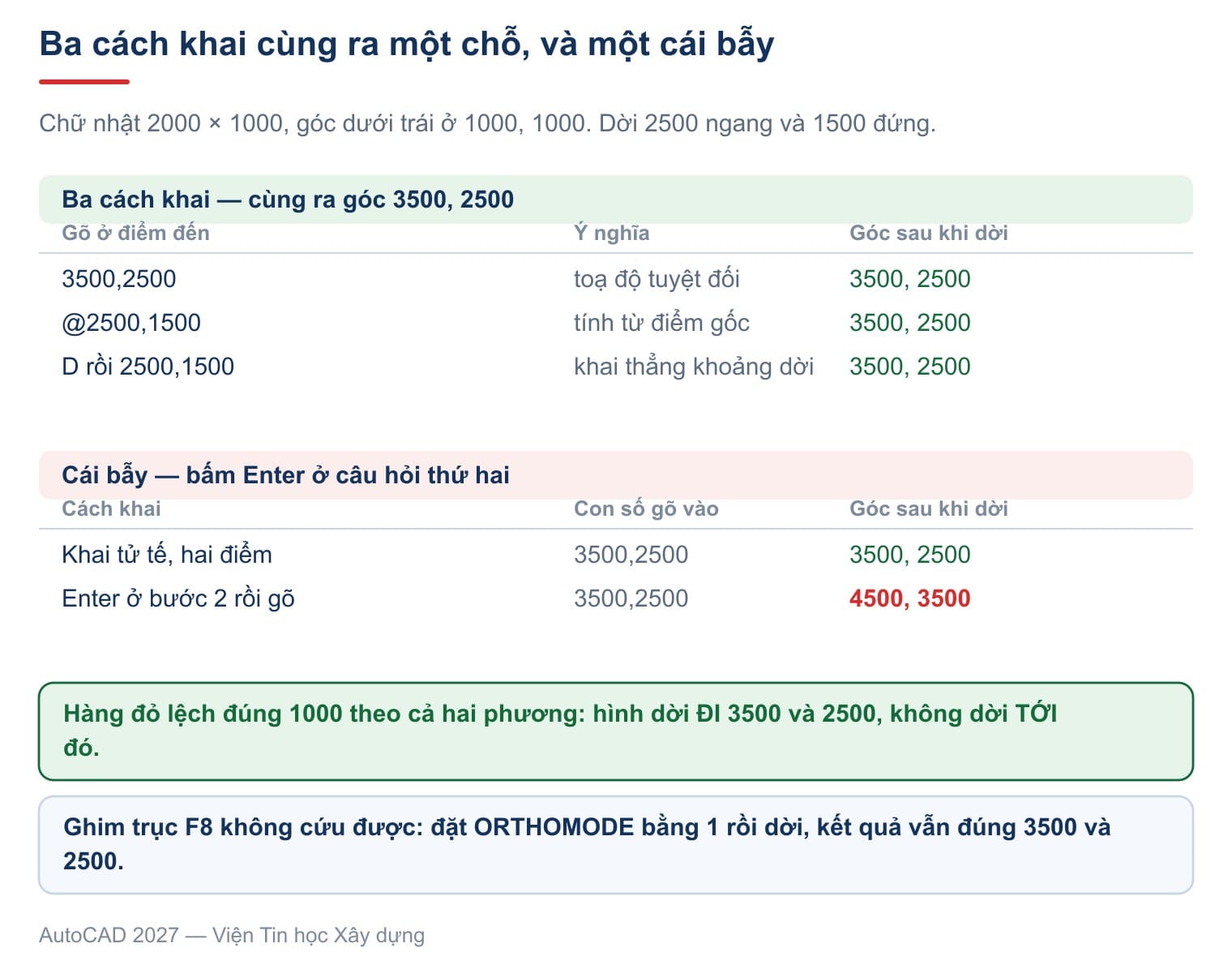

Cùng một phép dời 2500 ngang và 1500 đứng, có ba cách gõ khác nhau và cả ba đều đo ra đúng một chỗ.
| Cách gõ ở điểm đến | Ý nghĩa | Góc dưới trái sau khi dời |
|---|---|---|
3500,2500 | toạ độ tuyệt đối của điểm đến | 3500, 2500 |
@2500,1500 | tính từ điểm gốc vừa bấm | 3500, 2500 |
gõ D ở bước 2, rồi 2500,1500 | khai thẳng khoảng dời | 3500, 2500 |
Dấu @ là cách gọn nhất khi bạn biết khoảng dời mà không muốn tính ra toạ độ đích. Cách nhập toạ độ nằm ở bài nhập tọa độ trong CAD.
Việc di chuyển trong CAD bằng chuột thì khác: bấm điểm gốc vào một góc có sẵn, bật bắt điểm, rồi bấm điểm đến vào góc cần khớp. Không cần con số nào, và đó là cách nhanh nhất khi hai mốc đều có trên bản vẽ.
Lệnh move nâng cao trong CAD: những điểm ít người dùng tới
Lệnh dời không đổi kích thước, và đó là điểm phân biệt quan trọng nhất. Trên cùng một lượt đo, chữ nhật giữ nguyên 2000 × 1000 và đường tròn giữ nguyên bán kính 300. Ai cần kéo dài một phương thì đó là việc của lệnh khác, nằm ở bài lệnh scale trong CAD.
Biến DRAGMODE bằng 2 nghĩa là hình hiện bóng mờ đi theo con trỏ trong lúc dời. Đặt về 0 thì không thấy bóng, máy chạy nhẹ hơn trên bản vẽ rất nặng.
Lệnh STRETCH cũng biến thành lệnh dời trong một trường hợp, và biết điều này đỡ được nhiều lần hoàn tác. Nếu khung chọn cắt ngang trùm hết mọi điểm định nghĩa của các hình, STRETCH không giãn gì cả mà chỉ dời cả cụm đi. Trên một phép đo riêng, cả bốn đối tượng gồm chữ nhật, đường tròn, dòng chữ và một thẻ block đều dời đúng 2000 mà kích thước không đổi một đơn vị nào. Chuyện ấy nằm ở bài lệnh scale trong CAD.
Chọn rỗng thì lệnh vẫn chạy, và không báo gì cả. Gõ M, rồi bấm Enter ngay ở Select objects: khi chưa chọn gì, dòng lệnh không in thêm một chữ nào trước khi quay về trạng thái chờ. Không lỗi, không cảnh báo. Chính sự im lặng ấy làm nhiều người tưởng lệnh hỏng, nên con số 1 found in ra sau mỗi lần bấm là thứ đáng nhìn trước khi Enter.
Dời nhiều lần liên tiếp thì gộp thành một bước hoàn tác được. Gõ UNDO rồi chọn Begin, làm xong các phép dời, rồi gõ UNDO chọn End. Sau đó bấm U một lần là lùi hết cả chuỗi. Cơ chế hoàn tác nằm ở bài lệnh undo trong CAD.
Di chuyển đối tượng trong CAD giữa hai bản vẽ
Lệnh MOVE chỉ làm việc trong một bản vẽ. Sang bản vẽ khác thì dùng chép và dán, nhưng phải dán có điểm gốc, nếu không thì hình rơi vào chỗ ngẫu nhiên.
Chọn hình, bấm Ctrl+Shift+C để chép kèm điểm gốc, sang bản vẽ kia bấm Ctrl+V. Khác với Ctrl+C thường ở đúng một chỗ: nó hỏi bạn điểm gốc, nên dán sang là đặt được đúng vị trí.
Ba điều hay nghe nhưng không đúng
| Điều hay nghe | Thực tế trên bản 2027 |
|---|---|
Gõ D rồi gõ toạ độ là hình nhảy tới toạ độ ấy | D nghĩa là khoảng dời, không phải điểm đến |
| Lệnh dời làm hình xê dịch chút ít về kích thước | Chữ nhật giữ nguyên 2000 × 1000, đường tròn giữ nguyên bán kính 300 |
| Bật ghim trục F8 thì dời bằng toạ độ cũng bị ràng buộc theo phương | Đặt ORTHOMODE bằng 1 rồi dời tới 3500,2500, kết quả vẫn đúng 3500 và 2500 |
Câu hỏi thường gặp
Lệnh tắt của lệnh dời là gì?
Là M, đúng một chữ cái, theo tệp acad.pgp của bản 2027.
Gõ D ở câu hỏi thứ hai để làm gì?
Để khai thẳng khoảng dời thay vì bấm hai điểm. Gõ D rồi gõ 2500,1500 là hình dời đi 2500 ngang và 1500 đứng.
Vì sao bấm Enter xong hình bay đi rất xa?
Vì mặc định của câu hỏi thứ hai là Displacement. Bấm Enter rồi gõ toạ độ thì con số ấy bị hiểu là khoảng dời.
Dời hình sang bản vẽ khác thế nào?
Dùng Ctrl+Shift+C để chép kèm điểm gốc, rồi Ctrl+V ở bản vẽ kia. Lệnh MOVE không đi qua được hai bản vẽ.
Hình chỉ dời được ngang và dọc, không đi chéo?
Chế độ ghim trục đang bật, bấm F8 để tắt. Lưu ý là nó chỉ ràng buộc điểm bấm bằng chuột: gõ toạ độ bằng tay thì hình vẫn đi chéo bình thường.
Lệnh di chuyển trong CAD có làm đổi kích thước hình không?
Không. Trên cùng một lượt đo, chữ nhật giữ nguyên 2000 × 1000 và đường tròn giữ nguyên bán kính 300.
