Mở mô hình của người khác, định hạ mặt phẳng cắt cho thấy dầm, bấm vào dòng View Range thì nút Edit… mờ hẳn. Không có thông báo nào giải thích.
Mặt bằng kết cấu trong Revit được điều khiển bởi ba lớp thiết lập: View Range quyết định khoảng không gian được nhìn, Visibility/Graphics quyết định nét vẽ, và View Template khoá cả hai lại cho đồng bộ. Bài này đi mười lăm bước trên Revit 2027, dạy cả hai đường sửa khi mẫu đang khoá, và giải thích vì sao dầm, móng lúc hiện lúc mất. Muốn học trọn khâu dựng mô hình và ra hồ sơ kết cấu thì Viện có khóa Revit Structure.
Mặt bằng kết cấu trong Revit là khung nhìn gì
Khung nhìn là một lát cắt của mô hình kèm bộ quy tắc thể hiện riêng. Cùng một tầng, hai khung nhìn có thể ra hai bản vẽ khác hẳn: một tờ bố trí dầm sàn, một tờ chỉ có thép lớp dưới. Sửa khung nhìn không đụng tới mô hình.

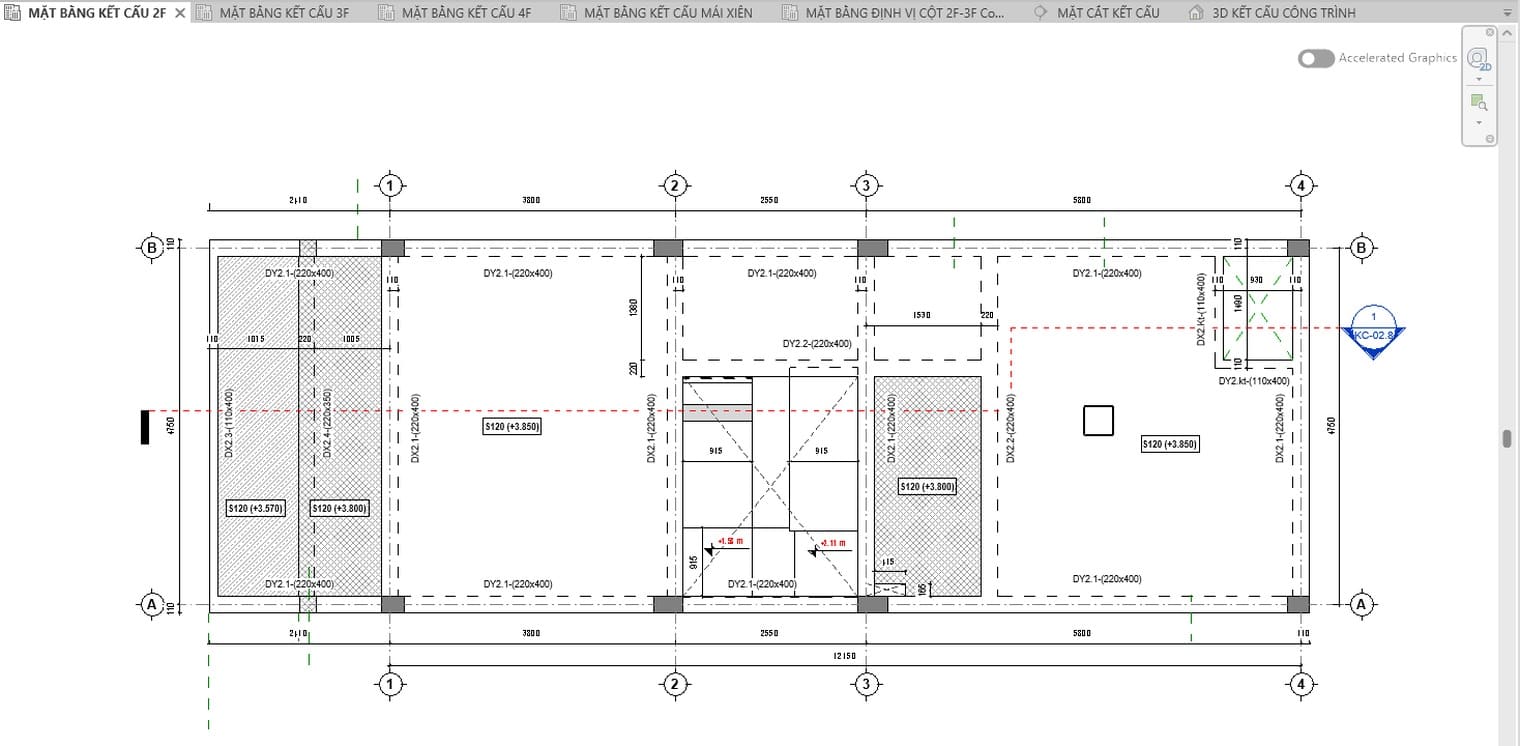

Mặt bằng kết cấu khác mặt bằng kiến trúc ở chỗ nó nhìn xuống để thấy dầm nằm dưới sàn. Dầm bị bản sàn che, nên Revit vẽ chúng bằng nét đứt. Đó là quy ước quen thuộc của bản vẽ mặt bằng dầm sàn, và nó chỉ đúng khi View Range đủ sâu để chạm tới dầm.
Chuẩn bị tệp để làm theo
Cần một dự án có vài mặt bằng kết cấu, lý tưởng nhất là đã gán View Template như mô hình thật của các văn phòng. Mô hình trong bài là nhà bê tông cốt thép bốn tầng của Viện; mọi Structural Plan của nó đều gắn mẫu @P21=MBKC DẦM SÀN.
Bài này thuộc loạt Revit Structure của Viện Tin học Xây dựng.
Duplicate View: nhân bản trước khi sửa
Bước 1 — Mở mặt bằng kết cấu trong Project Browser

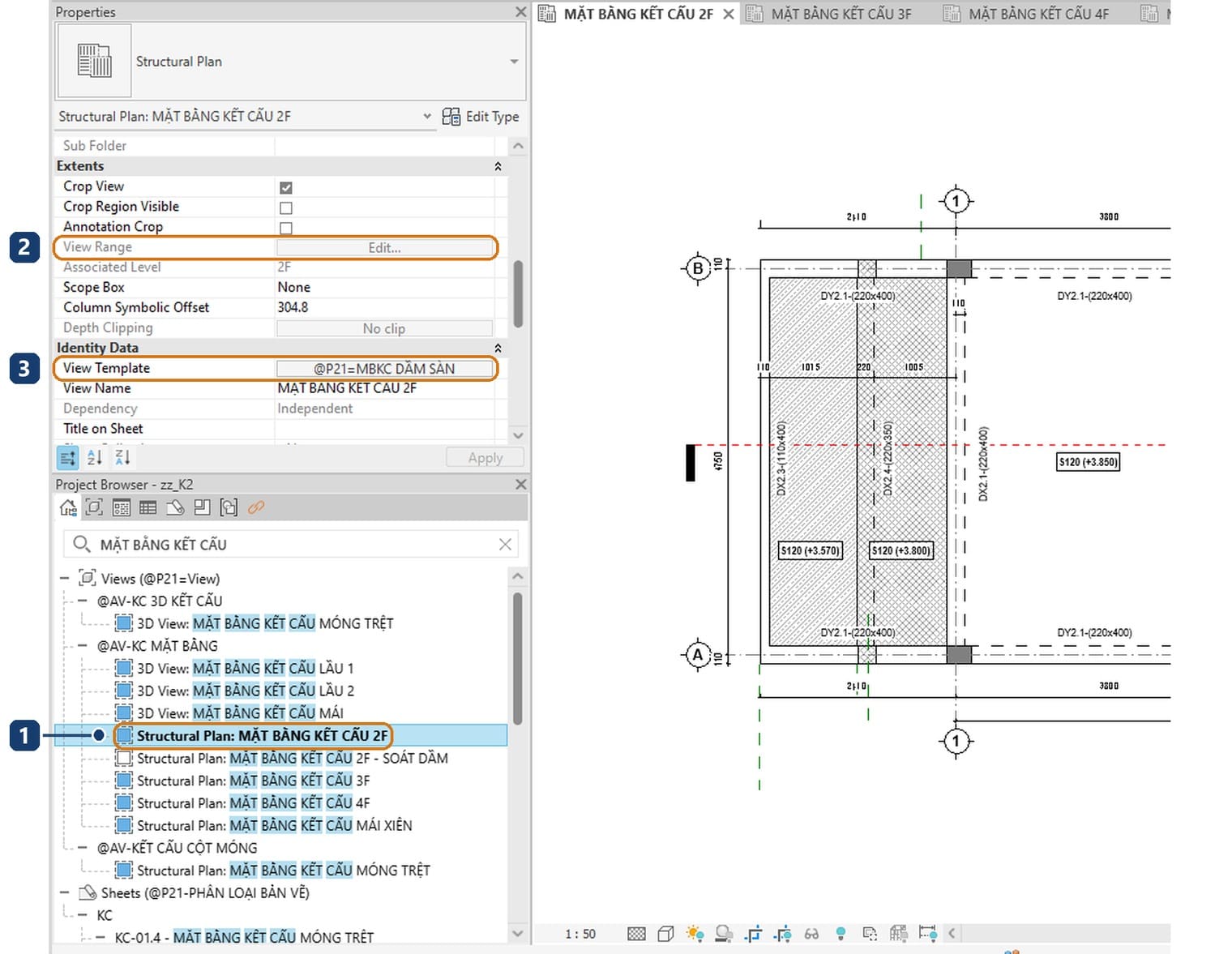

Gõ vài chữ tên khung nhìn vào ô Search đầu Project Browser, rồi bấm đúp vào mặt bằng cần làm. Ở đây là MẶT BẰNG KẾT CẤU 2F.
Bước 2 — Đọc hai dòng View Range và View Template
Bấm vào vùng trống của khung nhìn để bảng Properties hiện thuộc tính của chính khung nhìn. Cuộn xuống nhóm Extents: dòng View Range và nút Edit… đều xám. Ngay dưới, nhóm Identity Data có dòng View Template ghi tên mẫu. Hai dòng này đi cùng nhau: tham số nào mẫu đã nắm thì khung nhìn không được sửa.
Bước 3 — Bấm phải, chọn Duplicate View

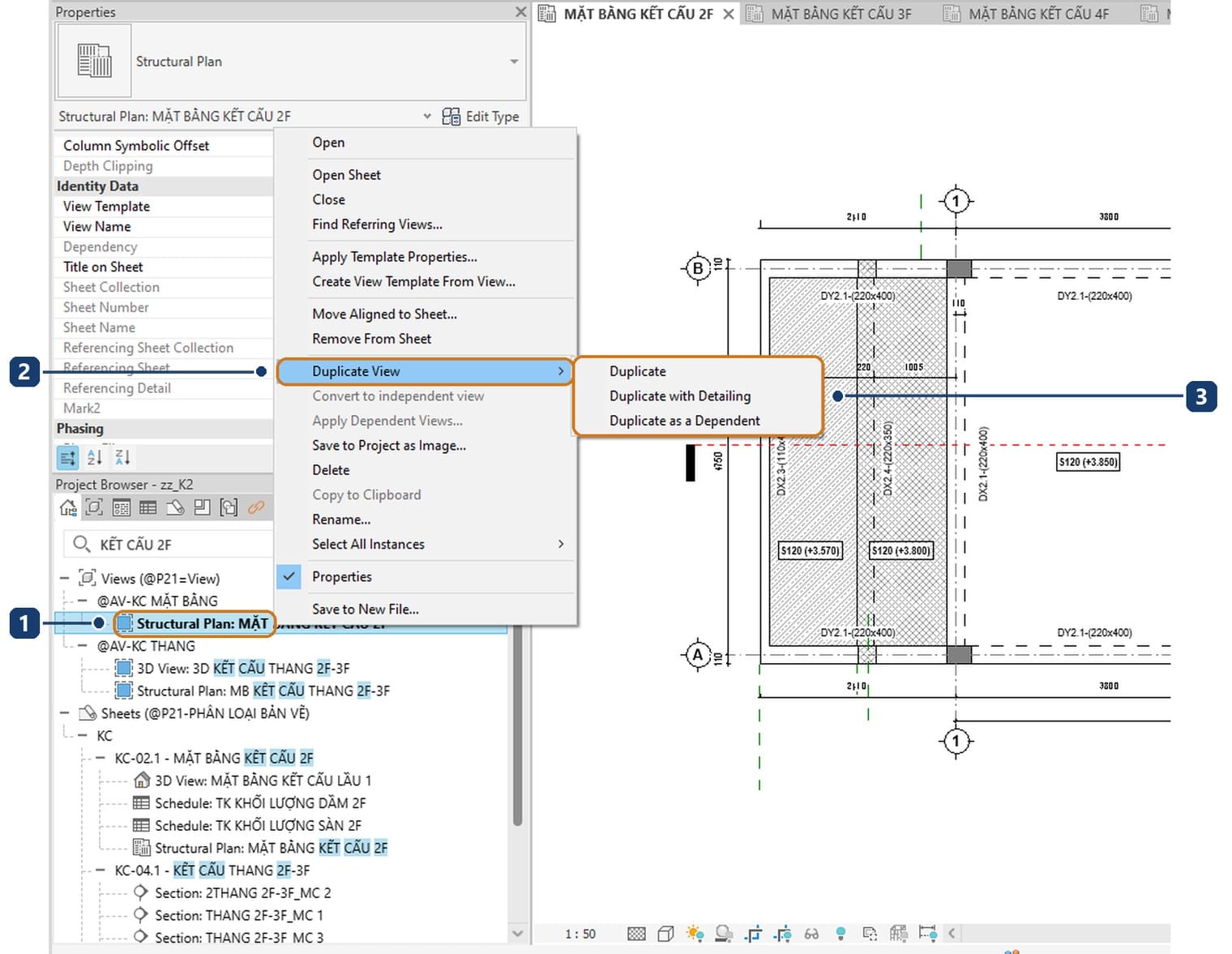

Đừng sửa thẳng tờ đã đặt lên bản vẽ. Bấm phải vào tên mặt bằng trong Project Browser, trỏ vào Duplicate View. Menu con có ba mục: Duplicate, Duplicate with Detailing và Duplicate as a Dependent.
Cùng menu này còn hai mục sẽ dùng ở cuối bài: Apply Template Properties… và Create View Template From View…
Bước 4 — Chọn Duplicate rồi đổi tên bản sao
Ba kiểu nhân bản khác nhau ở phần ghi chú:
| Kiểu | Mang theo gì | Dùng khi |
|---|---|---|
| Duplicate | Chỉ cấu kiện mô hình, bỏ kích thước và tag | Cần một tờ khác hẳn nội dung, ví dụ tờ thép sàn |
| Duplicate with Detailing | Cả ghi chú, kích thước, chi tiết 2D | Cần hai phiên bản gần giống nhau |
| Duplicate as a Dependent | Khung nhìn con chia vùng, đổi theo bản gốc | Mặt bằng dài không lọt một tờ |

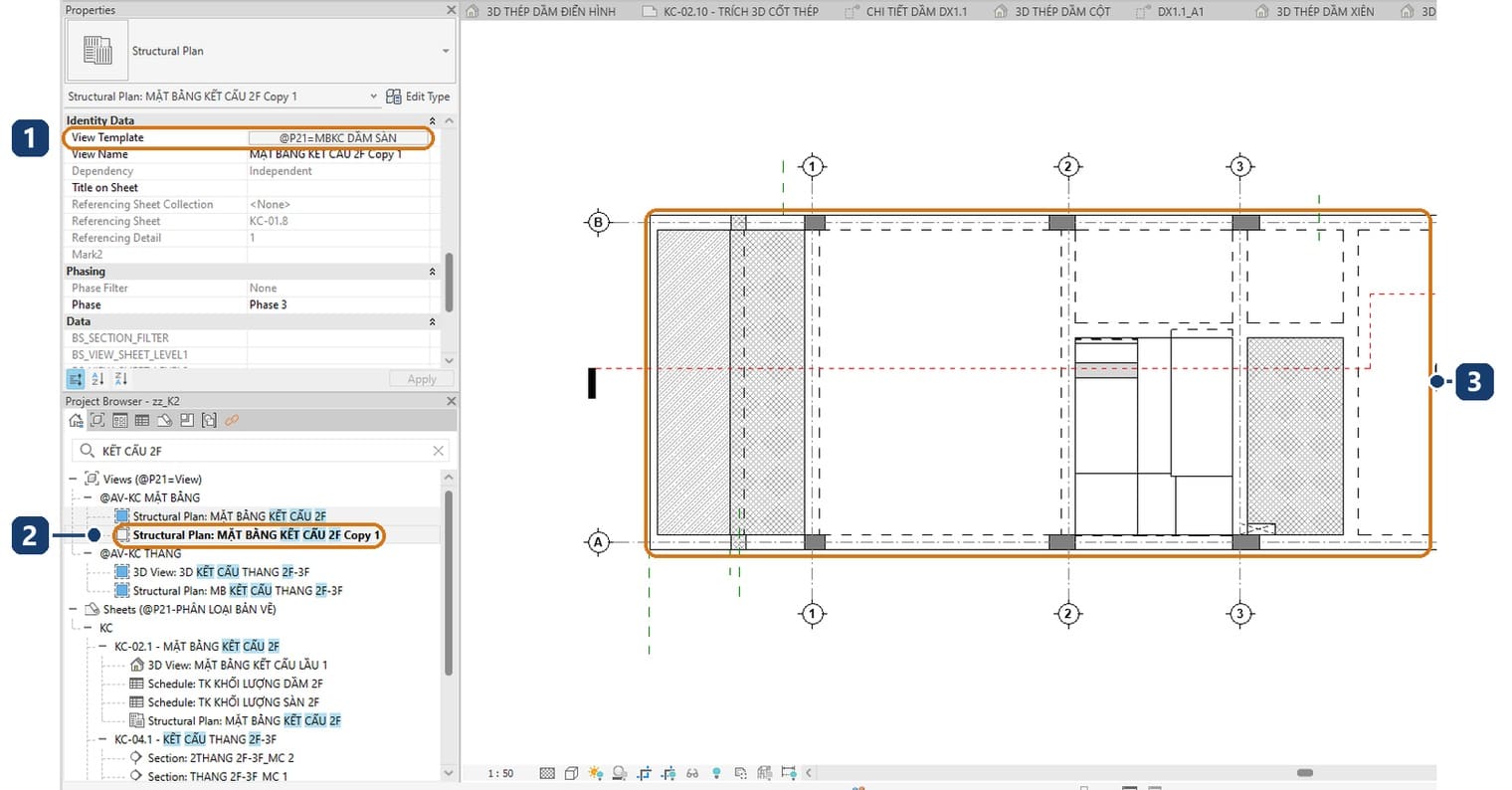

Chọn Duplicate. Bản sao mở ra với tên đuôi Copy 1, không còn một kích thước hay tag nào, nhưng vẫn giữ nguyên View Template. Đổi tên ngay ở dòng View Name, ví dụ MẶT BẰNG KẾT CẤU 2F - SOÁT DẦM.
Visibility/Graphics bị khoá: hai đường sửa
Bước 5 — Gõ VG và nhận ra hộp bị khoá

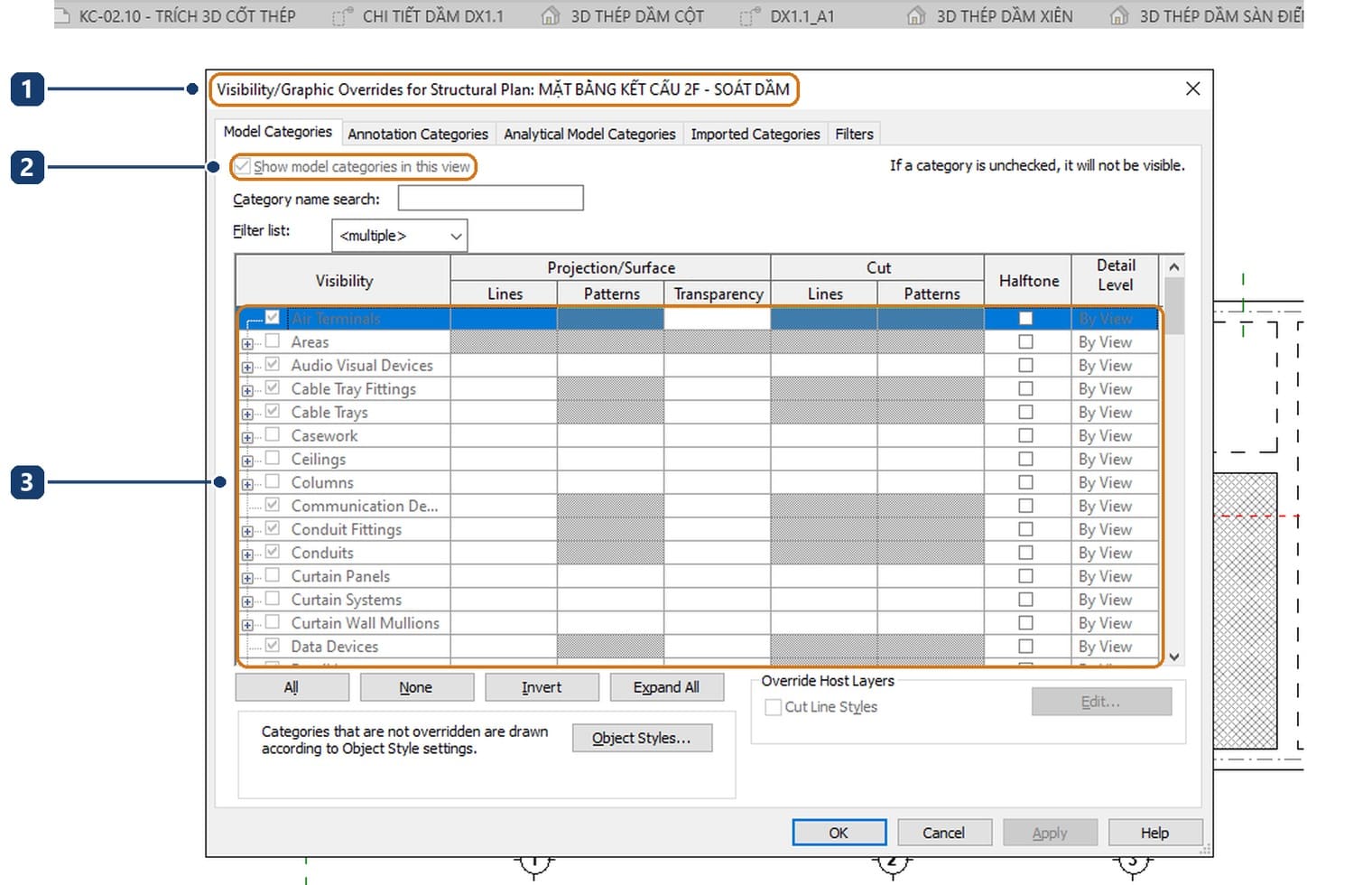

Gõ VG để mở hộp Visibility/Graphic Overrides. Điều dễ nhầm: nút Edit của dòng Visibility/Graphics Overrides trên Properties vẫn sáng, hộp vẫn mở. Nhưng bên trong, ô Show model categories in this view và cả danh sách chủng loại đều mờ.
Bấm Cancel. Có hai đường ra: sửa trong mẫu để mọi tờ cùng đổi, hoặc gỡ mẫu khỏi riêng tờ này.
Bước 6 — Đường 1: mở Manage View Templates
Trên thẻ View, panel Graphics, bấm mũi tên dưới nút View Templates rồi chọn Manage View Templates. Menu có ba mục: Apply Template Properties to Current View, Create Template from Current View và Manage View Templates.

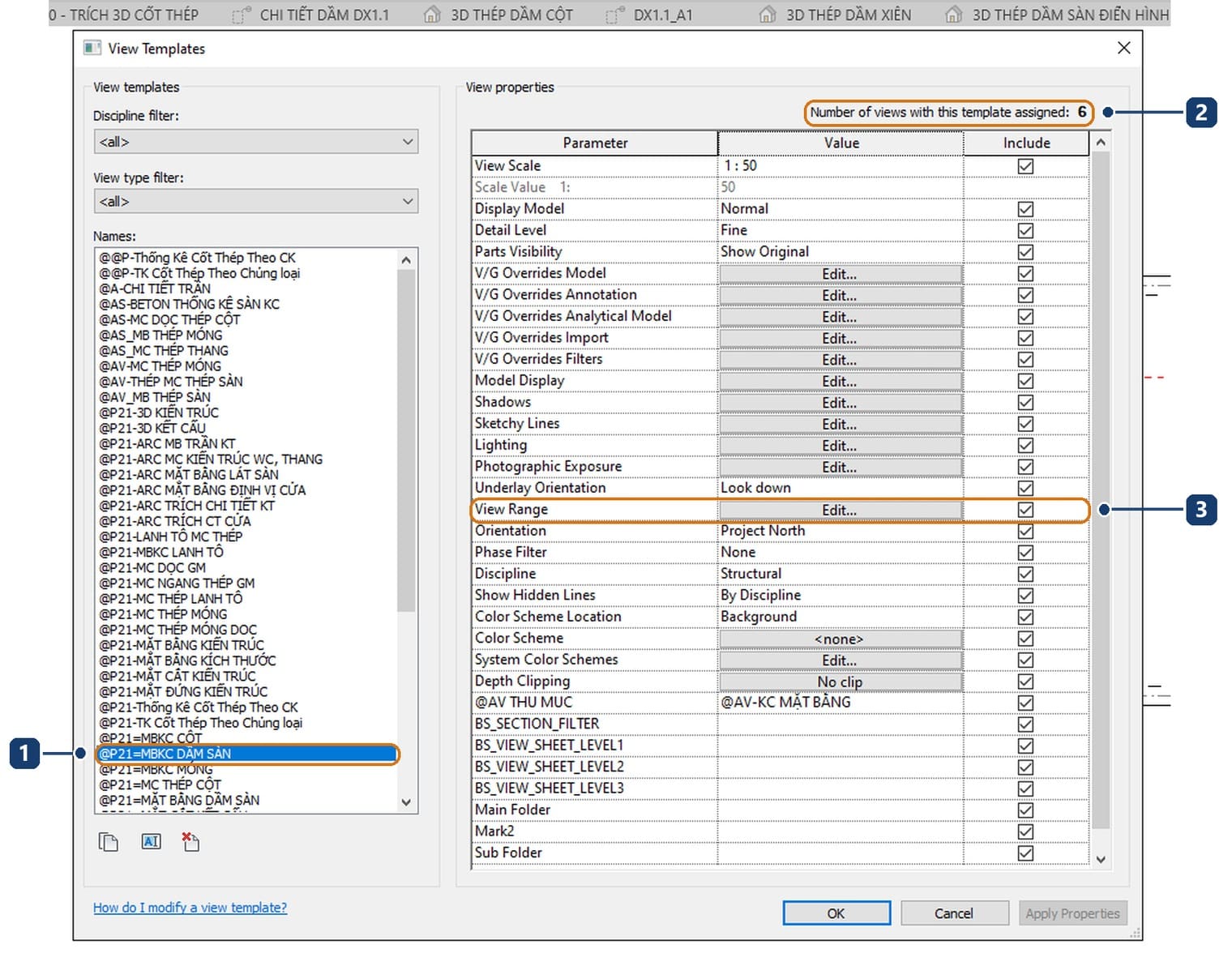

Trong hộp View Templates, tìm mẫu đang gán ở cột Names. Dòng Number of views with this template assigned cho biết sửa mẫu sẽ kéo theo bao nhiêu tờ.
Cột Include là then chốt. Dòng nào tích Include thì mẫu nắm tham số đó, và trên Properties của khung nhìn dòng ấy bị mờ.
Bước 7 — Mở View Range của mẫu và bấm Show

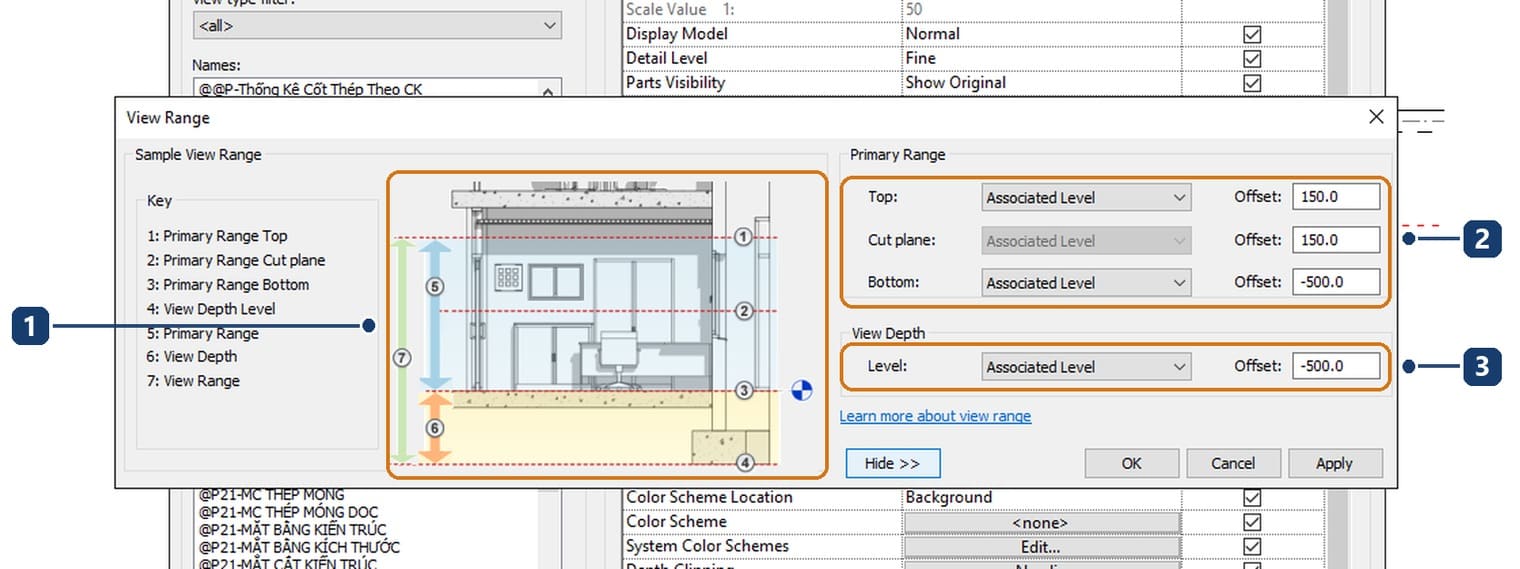

Bấm Edit… ở dòng View Range trong hộp mẫu. Hộp View Range hiện ra; bấm << Show ở góc dưới trái để hộp nở rộng kèm hình giải thích bảy mục đánh số.
Mẫu của công trình ví dụ đặt: Top cao hơn Associated Level 150, Cut plane 150, Bottom −500, View Depth −500. Nghĩa là mặt bằng nhìn từ ngay trên mặt sàn xuống nửa mét, vừa đủ ôm dầm cao 400.
Bước 8 — Sửa trong mẫu, OK hai lần
Sửa trị số, bấm OK ở hộp View Range, rồi OK ở hộp View Templates. Cả sáu mặt bằng dùng mẫu đổi cùng lúc. Đây là đường nên chọn khi quy cách sai cho cả bộ hồ sơ.
Bước 9 — Đường 2: đặt View Template về None

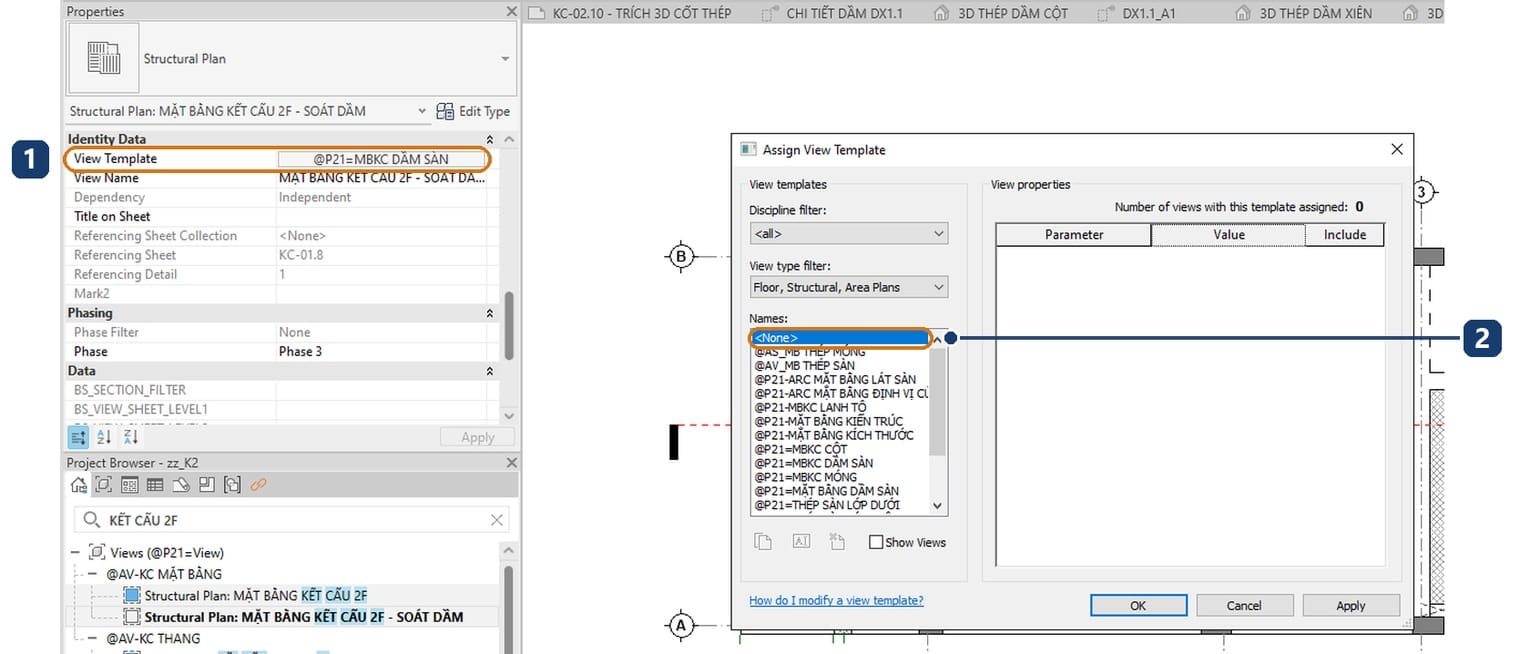

Khi chỉ một tờ cần khác, gỡ mẫu khỏi tờ đó. Trên Properties của bản sao, bấm vào ô giá trị của dòng View Template. Hộp Assign View Template mở ra, lọc sẵn Floor, Structural, Area Plans. Chọn <None> ở đầu danh sách rồi bấm OK.
Bước 10 — Kiểm tra nút Edit đã sáng

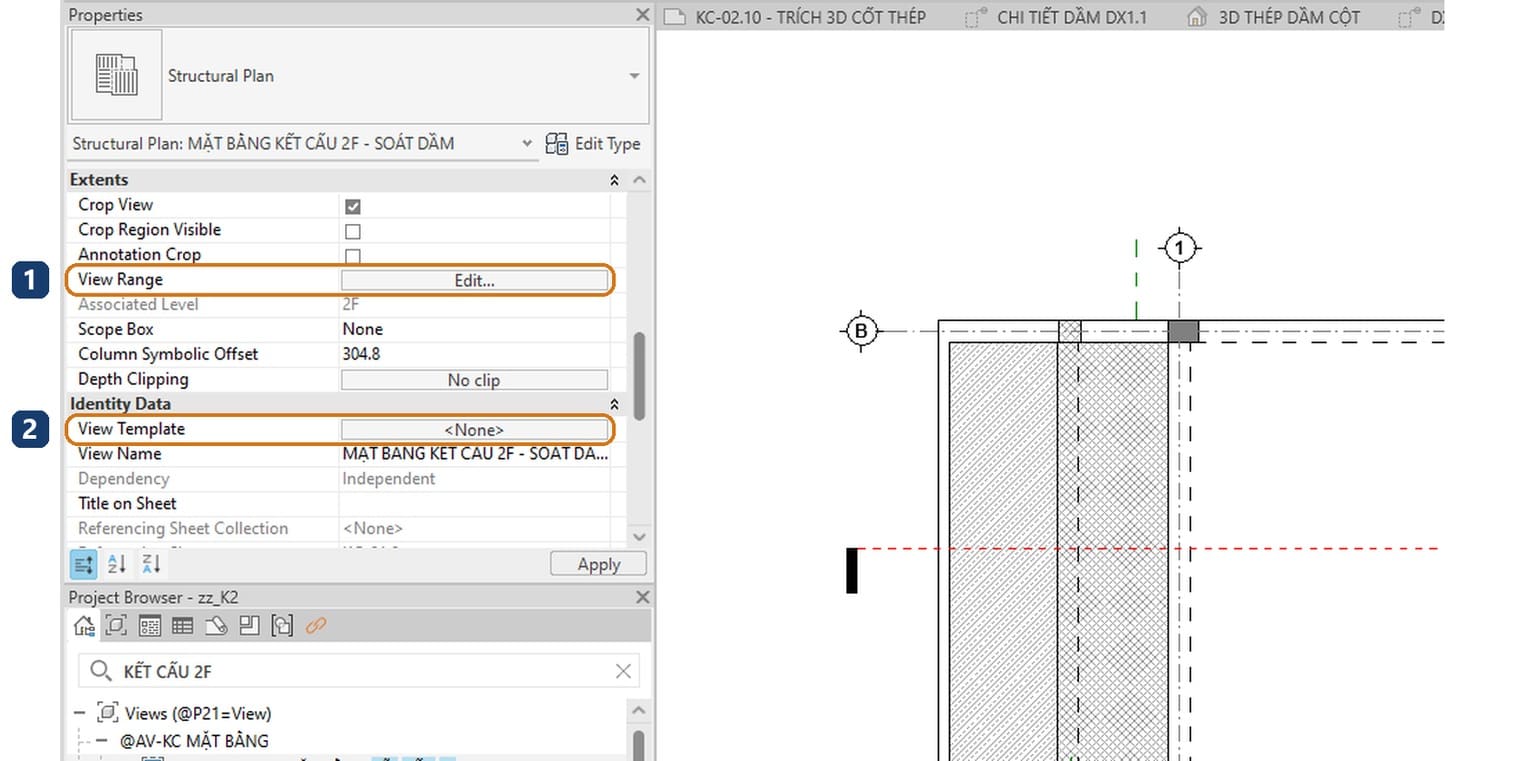

Dòng View Template giờ ghi <None>, và nút Edit… của View Range bấm được. Mọi thiết lập mẫu từng áp vẫn còn nguyên trên khung nhìn; gỡ mẫu chỉ là tháo khoá chứ không xoá thiết lập.
View Range trong Revit: vì sao dầm, móng hiện hay mất
Theo trang About the View Range của Autodesk, cấu kiện bị mặt phẳng cắt đi qua vẽ bằng nét Cut. Cấu kiện nằm giữa mặt phẳng cắt và Bottom vẽ bằng nét Projection. Cấu kiện dưới Bottom nhưng còn trong View Depth vẽ bằng kiểu nét Beyond. Ngoài khoảng đó thì không vẽ.
Bước 11 — Kéo Bottom lên 0 để thấy dầm biến mất

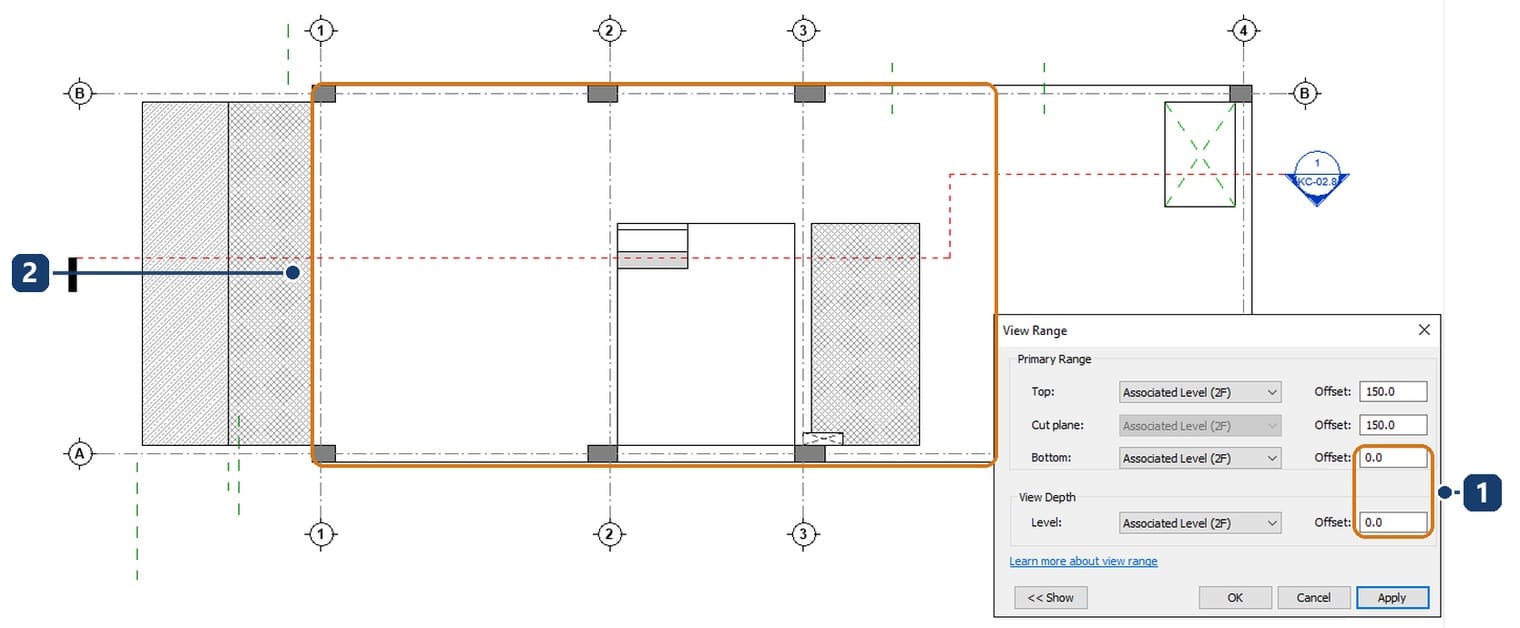

Bấm Edit… của View Range, đặt Offset của Bottom và View Depth cùng bằng 0, bấm Apply. Toàn bộ dầm biến mất, chỉ còn cột và bản sàn.
Lý do: cao độ tầng là mặt sàn, dầm treo bên dưới. Bottom bằng 0 thì dầm nằm trọn dưới khoảng nhìn, View Depth cũng bằng 0 nên không còn gì đỡ. Đây là nguyên nhân số một của câu hỏi "dầm có trong mô hình mà mặt bằng không hiện".
Bước 12 — Hạ View Depth để nhìn thấy kết cấu phía dưới

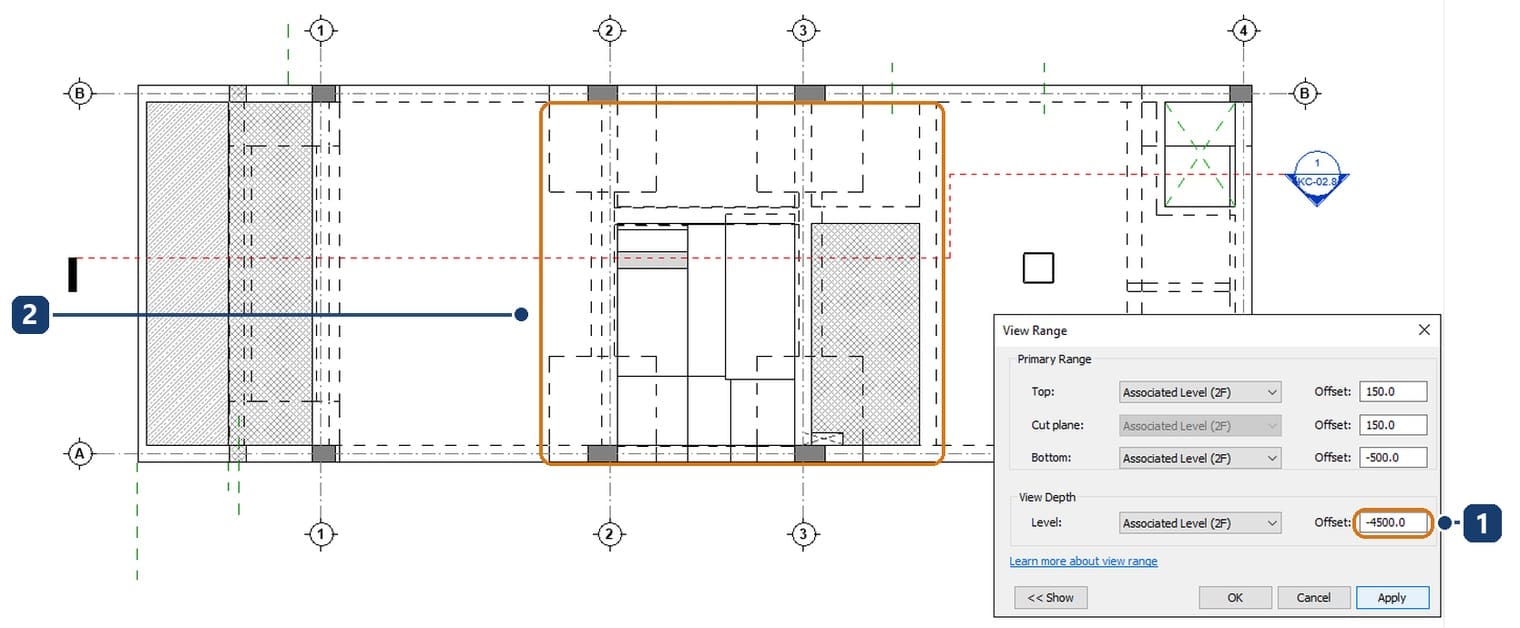

Trả Bottom về -500, đặt View Depth -4500, bấm Apply. Mặt bằng hiện thêm một lớp nét đứt dày đặc: dầm và cấu kiện của tầng dưới, vẽ bằng kiểu nét Beyond.
Ở mặt bằng móng, đây chính là cách cho móng hiện dưới giằng: hạ View Depth tới đáy móng. Ở mặt bằng tầng thì ngược lại, để View Depth nông cho tờ khỏi rối. Soát xong nhớ trả về -500.
Bước 13 — Sửa nét dầm trong Visibility/Graphics

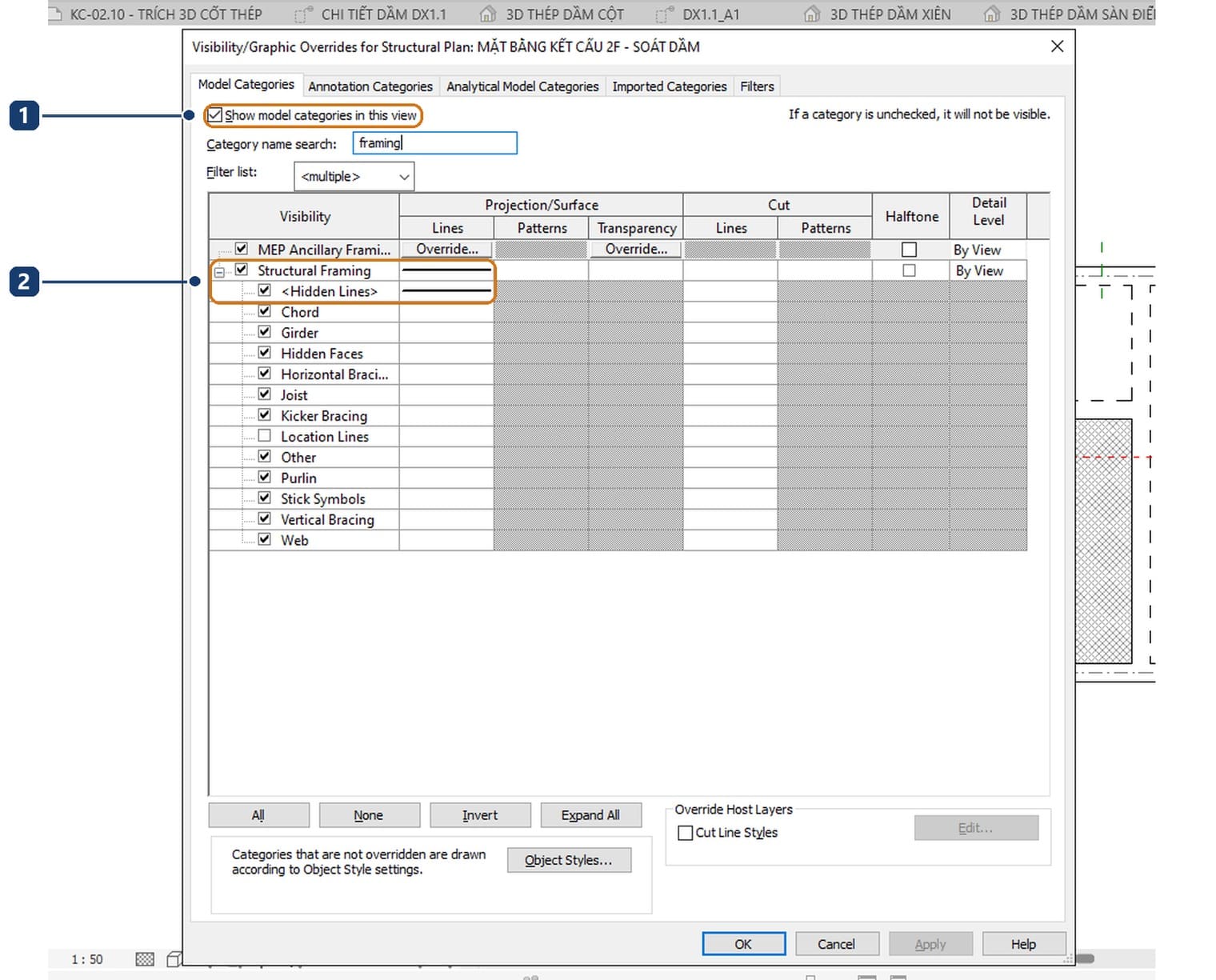

Gõ VG lần nữa. Lần này ô Show model categories đã tích được. Gõ framing vào ô Category name search để lọc ra nhóm Structural Framing.
Dầm dưới sàn được vẽ theo dòng con <Hidden Lines>, nên muốn đổi nét đứt của dầm thì sửa đúng dòng này, không phải dòng cha. Phân biệt ghi đè ở đây với Object Styles, xem bài ẩn hiện đối tượng trong Revit.
View Template cho mọi mặt bằng kết cấu
Bước 14 — Tạo mẫu từ khung nhìn vừa chỉnh
Chỉnh xong một tờ ưng ý thì đóng gói nó thành mẫu. Thẻ View › View Templates › Create Template from Current View, gõ tên vào hộp New View Template, bấm OK. Revit mở ngay hộp View Templates với mẫu mới được chọn.
Để ý dòng Number of views with this template assigned: nó ghi 0. Tạo mẫu từ khung nhìn không tự gán mẫu cho chính khung nhìn đó.
Bước 15 — Gán mẫu cho nhiều mặt bằng một lượt

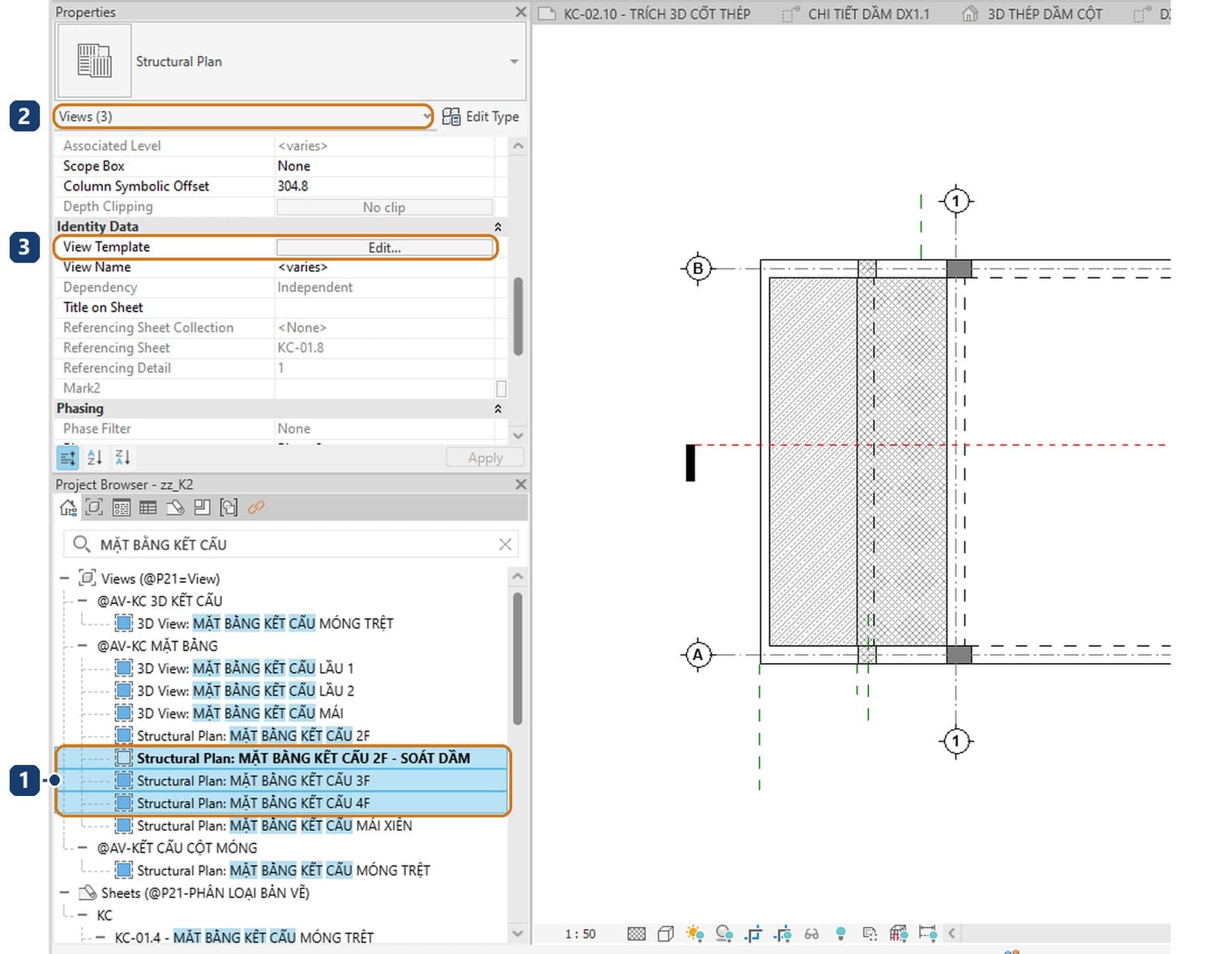

Trong Project Browser, bấm tờ đầu, giữ Ctrl bấm tiếp các tờ còn lại. Bảng Properties đổi tiêu đề thành Views (3), dòng View Template hiện nút Edit…. Bấm vào, chọn mẫu mới, OK.

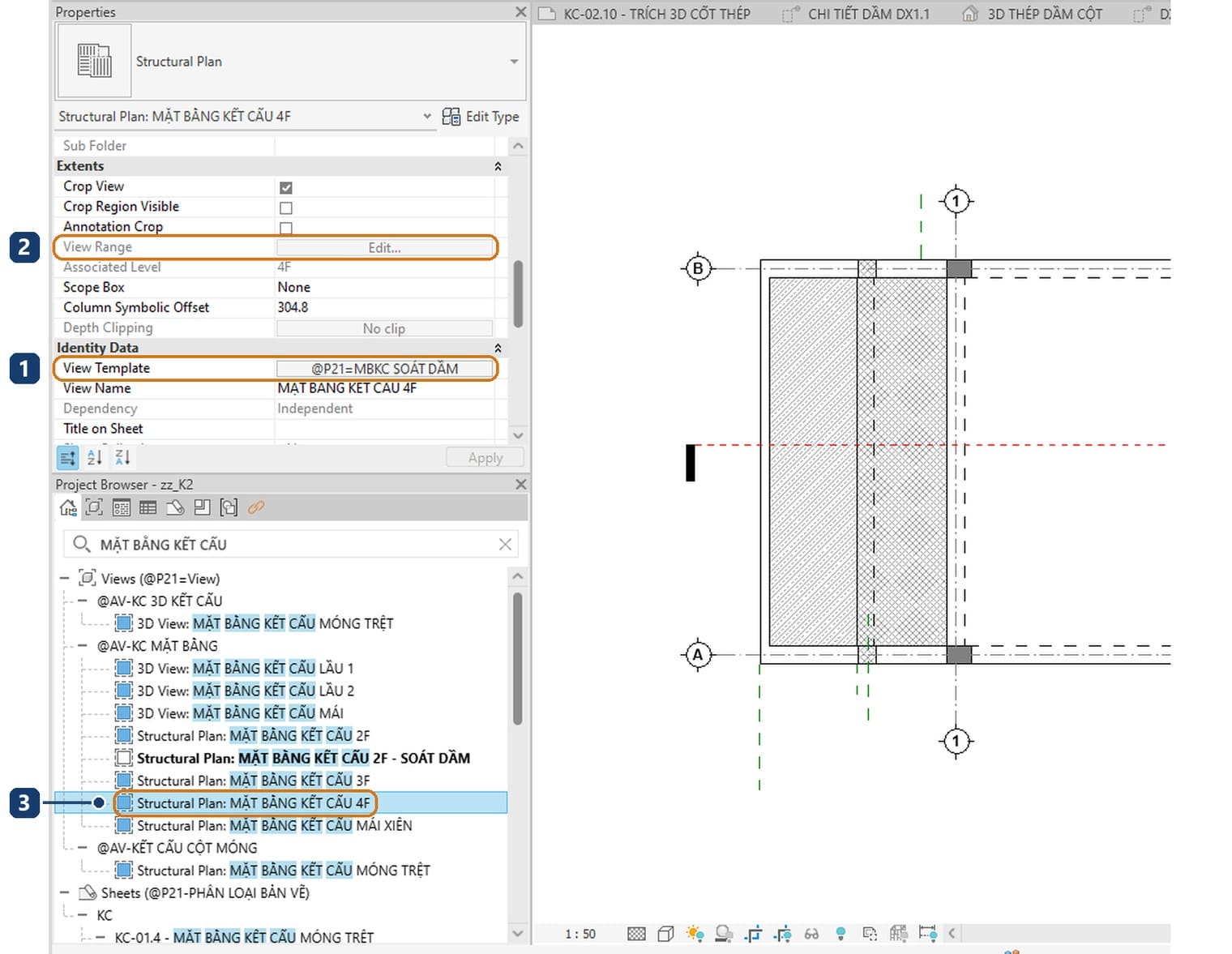

Mở một tờ bất kỳ trong nhóm để kiểm: dòng View Template ghi tên mẫu mới, View Range lại mờ như lúc đầu.
Mục Apply Template Properties… trong menu chuột phải thì khác: nó chép thiết lập của mẫu sang tờ một lần rồi thôi, không giữ liên kết.
Sửa tạm mà không gỡ mẫu

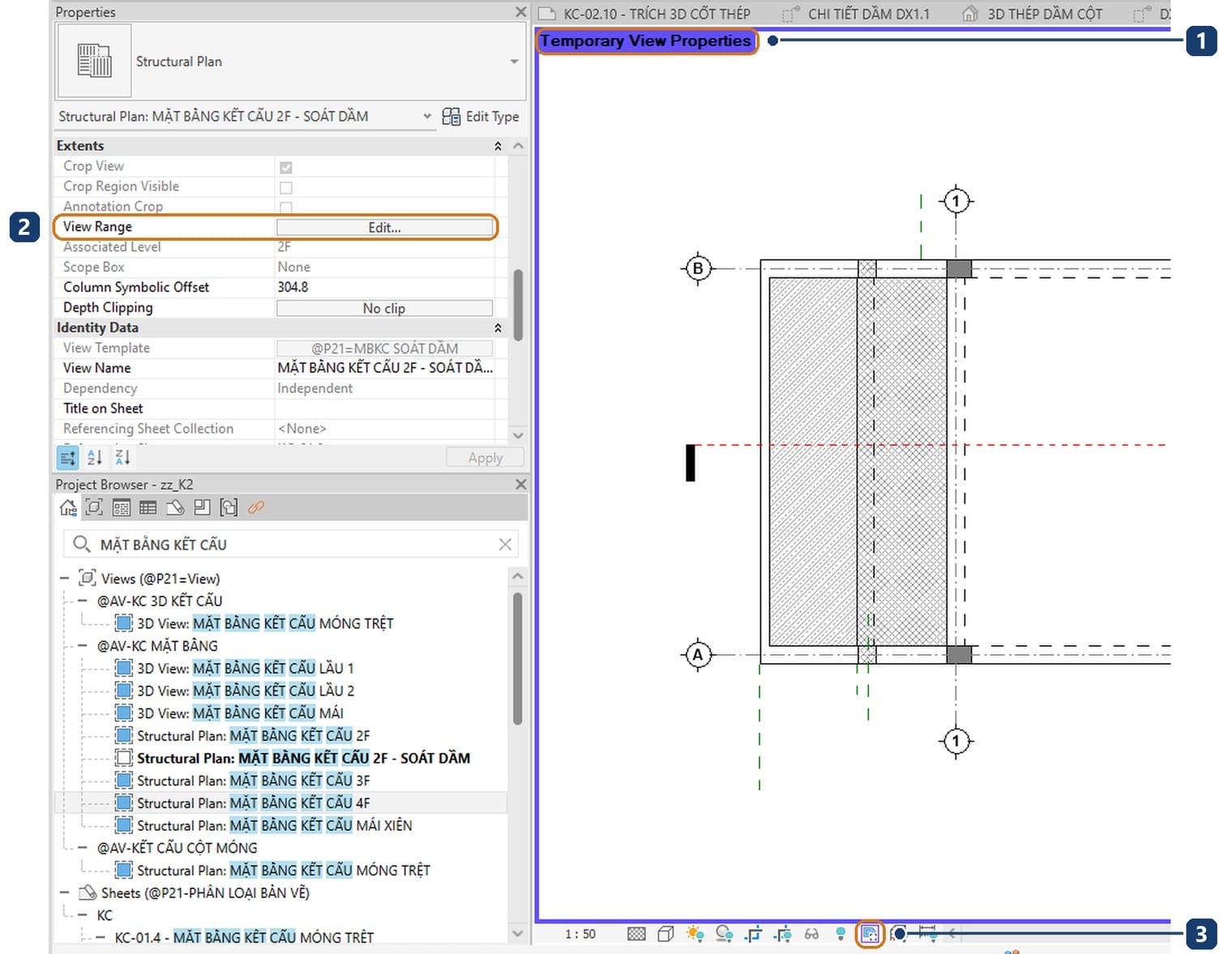

Bản 2027 có đường thứ ba. Trên thanh điều khiển khung nhìn ở đáy màn hình, bấm biểu tượng Temporary View Properties và chọn Enable Temporary View Properties. Khung nhìn viền tím, góc trên ghi Temporary View Properties; View Range sáng lại dù mẫu vẫn gắn.
Soát xong chọn Restore View Properties trong cùng menu, mọi thứ về như cũ. Menu còn mục Temporarily Apply Template Properties… để thử một mẫu khác mà không gán thật.
Khi nó không chạy
| Hiện tượng | Nguyên nhân | Cách xử |
|---|---|---|
| Nút Edit của View Range mờ | Khung nhìn gắn View Template có tích Include ở View Range | Sửa trong mẫu, gỡ mẫu, hoặc bật Temporary View Properties |
| Mở VG được nhưng không tích được gì | Mẫu nắm các dòng V/G Overrides | Như trên |
| Dầm có trong mô hình mà mặt bằng trống | Bottom và View Depth cao hơn mặt dầm | Hạ Bottom xuống dưới đáy dầm |
| Mặt bằng tầng đầy nét đứt lạ | View Depth quá sâu, thấy cả tầng dưới | Trả View Depth về gần Bottom |
| Không chọn được level khác cho Cut plane | Cut plane luôn theo Associated Level | Chỉ sửa Offset của Cut plane |
| Bản sao mất hết kích thước | Đã chọn Duplicate | Dùng Duplicate with Detailing |
| Tạo mẫu xong, tờ gốc vẫn tự do | Create Template không tự gán | Gán mẫu ở dòng View Template |
Điều hay nghe sai
| Điều hay nghe | Bản 2027 thực sự làm gì |
|---|---|
| Gỡ View Template là mất hết thiết lập hiển thị | Thiết lập vẫn ở lại trên khung nhìn, chỉ hết bị khoá |
| Nút Edit của Visibility/Graphics sáng nghĩa là sửa được | Hộp mở ra nhưng các ô bên trong mờ nếu mẫu nắm V/G |
| Ô level của Cut plane mờ vì Top và Bottom cùng một level | Đổi Top sang Level Above, ô level của Cut plane vẫn mờ; nó luôn theo Associated Level |
| Nhân bản khung nhìn thì bản sao được tự do | Bản sao giữ nguyên View Template của bản gốc |
| Muốn thấy móng thì phải tắt sàn | Chỉ cần hạ View Depth của mặt bằng móng xuống đáy móng |
| Create Template from Current View biến tờ đó thành tờ có mẫu | Số khung nhìn gán mẫu vẫn là 0 cho tới khi gán tay |
Tóm lại, làm mặt bằng kết cấu trong revit là quản ba lớp: View Range cho đúng khoảng nhìn, Visibility/Graphics cho đúng nét, và View Template cho cả bộ tờ giống nhau. Bước kế tiếp là tách thép lớp trên và lớp dưới ra hai tờ bằng filter trong Revit.
Câu hỏi thường gặp
View Range trong Revit có mấy mặt phẳng?
Bốn: Top, Cut plane, Bottom tạo thành khoảng chính, cộng View Depth nằm dưới Bottom. Hình giải thích trong hộp View Range đánh số bảy mục vì tính thêm ba khoảng giữa các mặt phẳng.
Sửa View Template có làm hỏng tờ đã đặt lên bản vẽ không?
Tờ nào gán mẫu sẽ đổi theo ngay, kể cả tờ đã nằm trên sheet. Xem dòng Number of views with this template assigned trước khi bấm OK.
Nên gỡ mẫu hay dùng Temporary View Properties?
Cần xem nhanh rồi trả lại thì dùng Temporary View Properties. Tờ đó thật sự phải khác các tờ còn lại thì gỡ mẫu, hoặc tốt hơn là tạo một mẫu riêng cho nhóm tờ ấy.
Vì sao cột đậm còn dầm nét đứt?
Cột bị mặt phẳng cắt đi qua nên vẽ bằng nét Cut. Dầm nằm dưới mặt phẳng cắt và bị sàn che nên vẽ bằng nét khuất của Structural Framing.
Duplicate as a Dependent dùng lúc nào?
Khi một mặt bằng dài không lọt một tờ in và phải chia vùng. Các khung nhìn con đổi theo bản gốc, nên sửa thiết lập một lần là đủ.
