Phào chỉ trong Revit không dựng bằng một khối rời đặt sát tường. Nó là một dải gắn vào tường, chạy theo tường và mất theo tường. Ron âm, mảng ốp đá hay đỉnh tường thu hồi cũng vậy: đều là lệnh sửa trên chính bức tường.
Bài này nối tiếp cách vẽ tường trong Revit và đi theo thứ tự thao tác: sửa hình dạng trước, trang trí sau. Hình chụp trên Revit 2027 giao diện tiếng Anh. Muốn học trọn khâu dựng mô hình thì xem khóa Revit Architecture.
Bước 1 — cắt tường trong Revit bằng Edit Profile

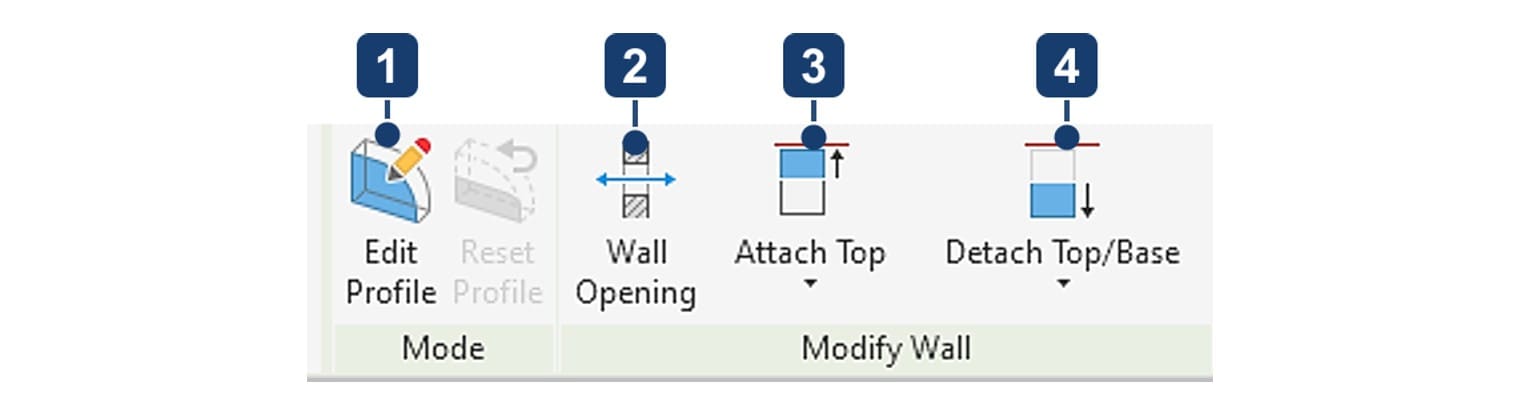

Chọn một bức tường, ribbon hiện tab Modify | Walls với các lệnh sửa hình dạng mà không phải xoá đi vẽ lại.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Edit Profile | Vào chế độ phác thảo để sửa biên dạng. Nút Reset Profile bên cạnh trả về hình chữ nhật |
| 2 | Wall Opening | Lỗ mở chữ nhật xuyên tường, không cần đặt cửa |
| 3 | Attach Top | Bám đỉnh hoặc chân tường vào cấu kiện khác; menu có Attach Top và Attach Base |
| 4 | Detach Top/Base | Gỡ ràng buộc bám, trả tường về chiều cao theo tham số |
Edit Profile chỉ làm được ở mặt đứng hoặc mặt cắt, vì phải nhìn thấy mặt tường. Bấm lệnh ở mặt bằng thì Revit hiện hộp Go To View: chọn một khung nhìn rồi bấm Open View.

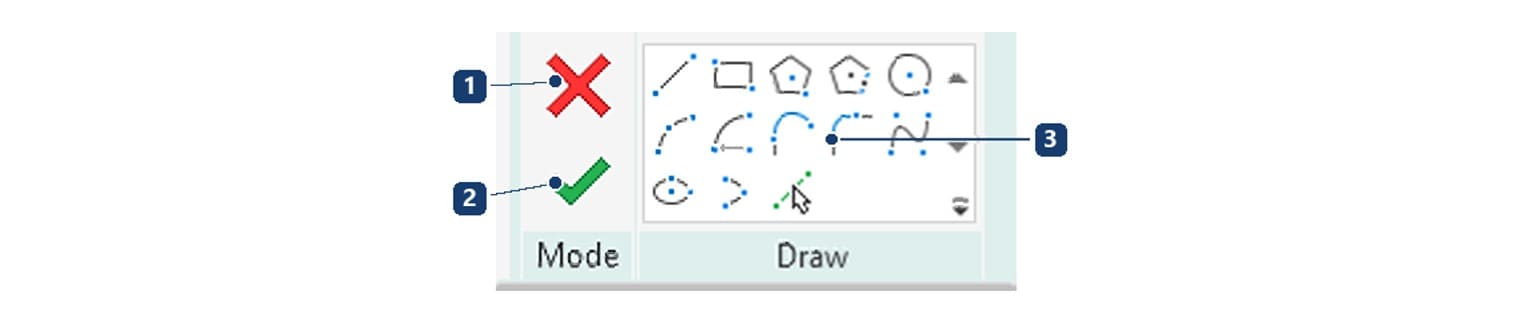

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Dấu X đỏ | Cancel Edit Mode: bỏ mọi thay đổi và thoát |
| 2 | Dấu tích xanh | Finish: chấp nhận biên dạng vừa vẽ |
| 3 | Panel Draw | Công cụ vẽ để sửa hoặc thêm đường biên |

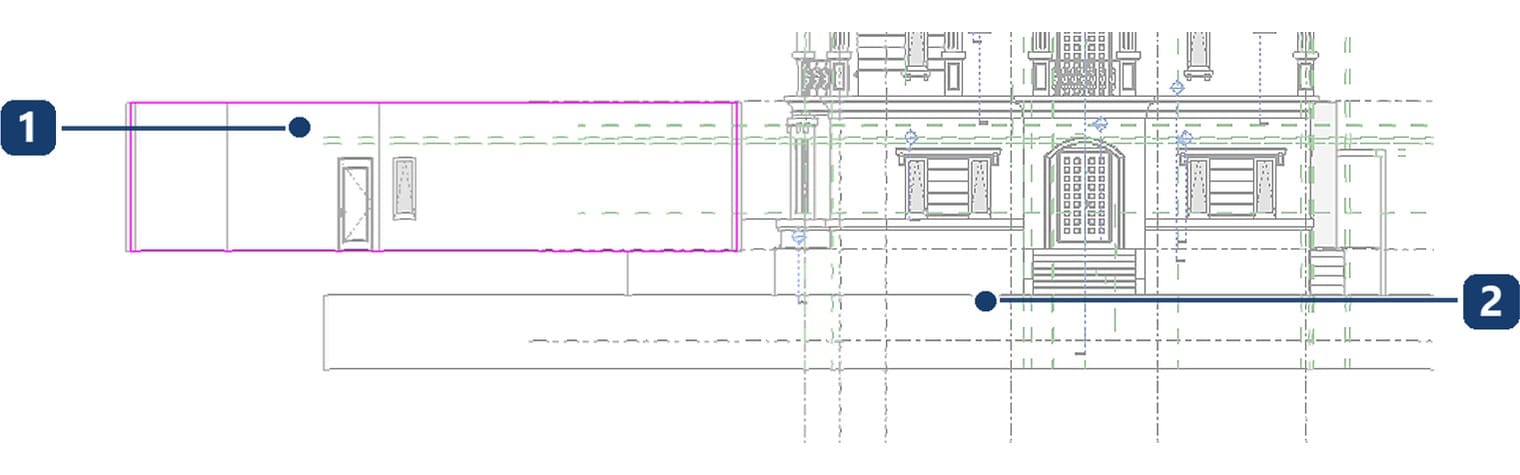

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Đường biên hồng | Các cạnh của tường đang sửa. Kéo, cắt, nối hay vẽ thêm đều được, miễn khép kín |
| 2 | Phần còn lại tô mờ | Dấu hiệu đang ở chế độ phác thảo, cũng là cách nhận ra mình quên bấm dấu tích |
Quy tắc của biên dạng chỉ có một: các đường phải khép kín và không cắt nhau. Từ đó ra ba cách dùng:
- Tường vát theo mái dốc: xoá cạnh trên, vẽ hai đoạn xiên nối lại.
- Lỗ hình tự do: vẽ thêm một vòng khép kín nằm trong biên dạng chính.
- Trả về hình chữ nhật: chọn tường, bấm Reset Profile.
Biên dạng lưu vào riêng bức tường đó, không ảnh hưởng kiểu. Theo trang Edit a Wall Profile của Autodesk, tường cong trên mặt bằng không sửa biên dạng được.
Bước 2 — đục lỗ tường trong Revit và làm tường thu hồi
Lỗ chữ nhật đơn giản thì dùng Wall Opening thay vì sửa biên dạng: vẽ xong sửa kích thước ngay bằng kích thước tạm. Tường cong cũng khoét lỗ bằng lệnh này. Các bước đặt lỗ mở có trong bài cách vẽ cửa trong Revit.

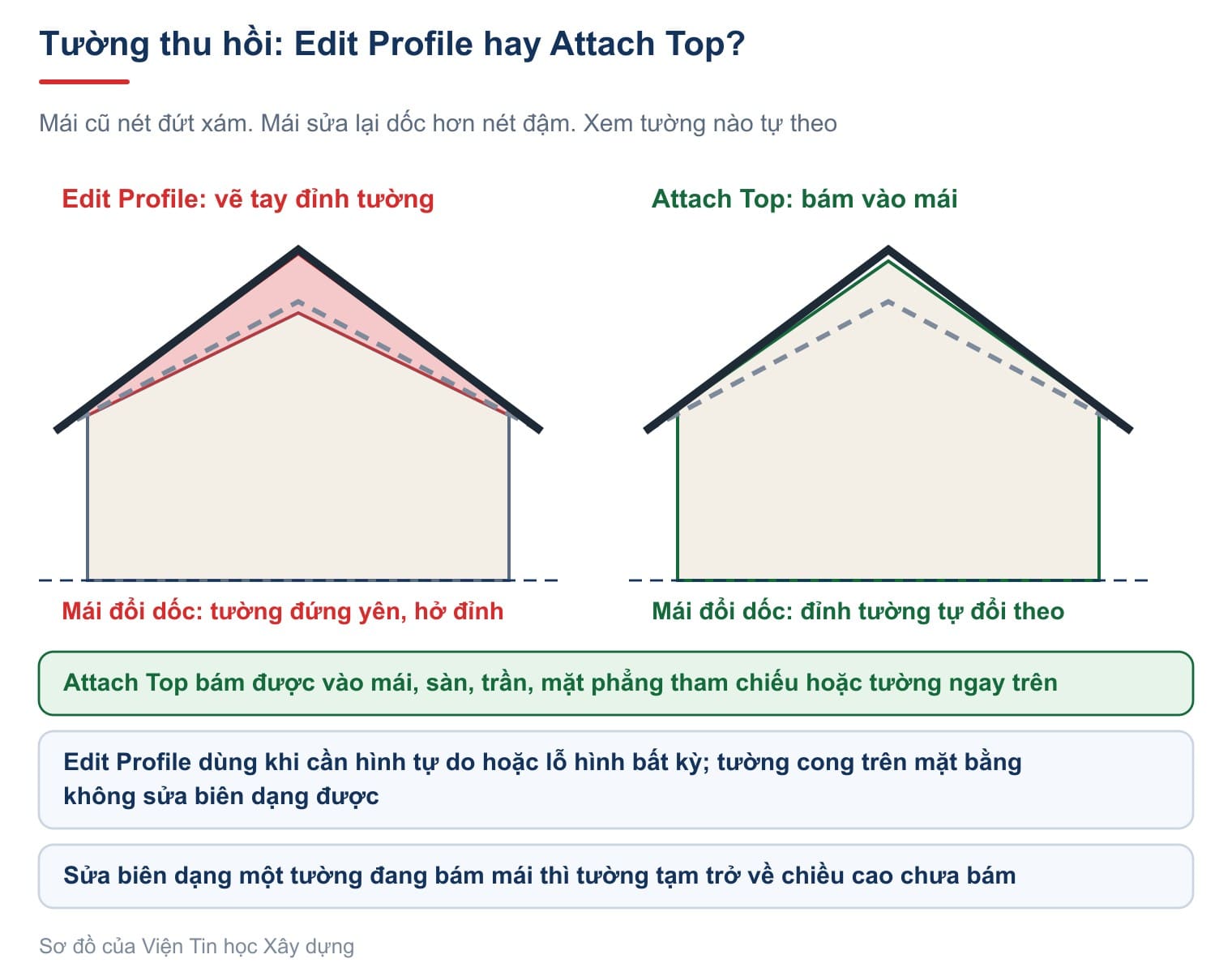

Tường thu hồi, tức tường đầu hồi dưới mái dốc, có cách nhanh hơn: để Revit tự cắt. Chọn tường, bấm Attach Top, rồi bấm vào mái.
Tường đã bám thì hai ô Top is Attached, Base is Attached có dấu, chiều cao chuyển thành chữ mờ. Muốn lấy lại quyền điều khiển, bấm Detach Top/Base rồi chọn cấu kiện cần gỡ.
Cách bám tường vào mái kèm bài làm thử có ở bài cách vẽ mái trong Revit.
Bước 3 — đặt phào chỉ trong Revit bằng Wall Sweep

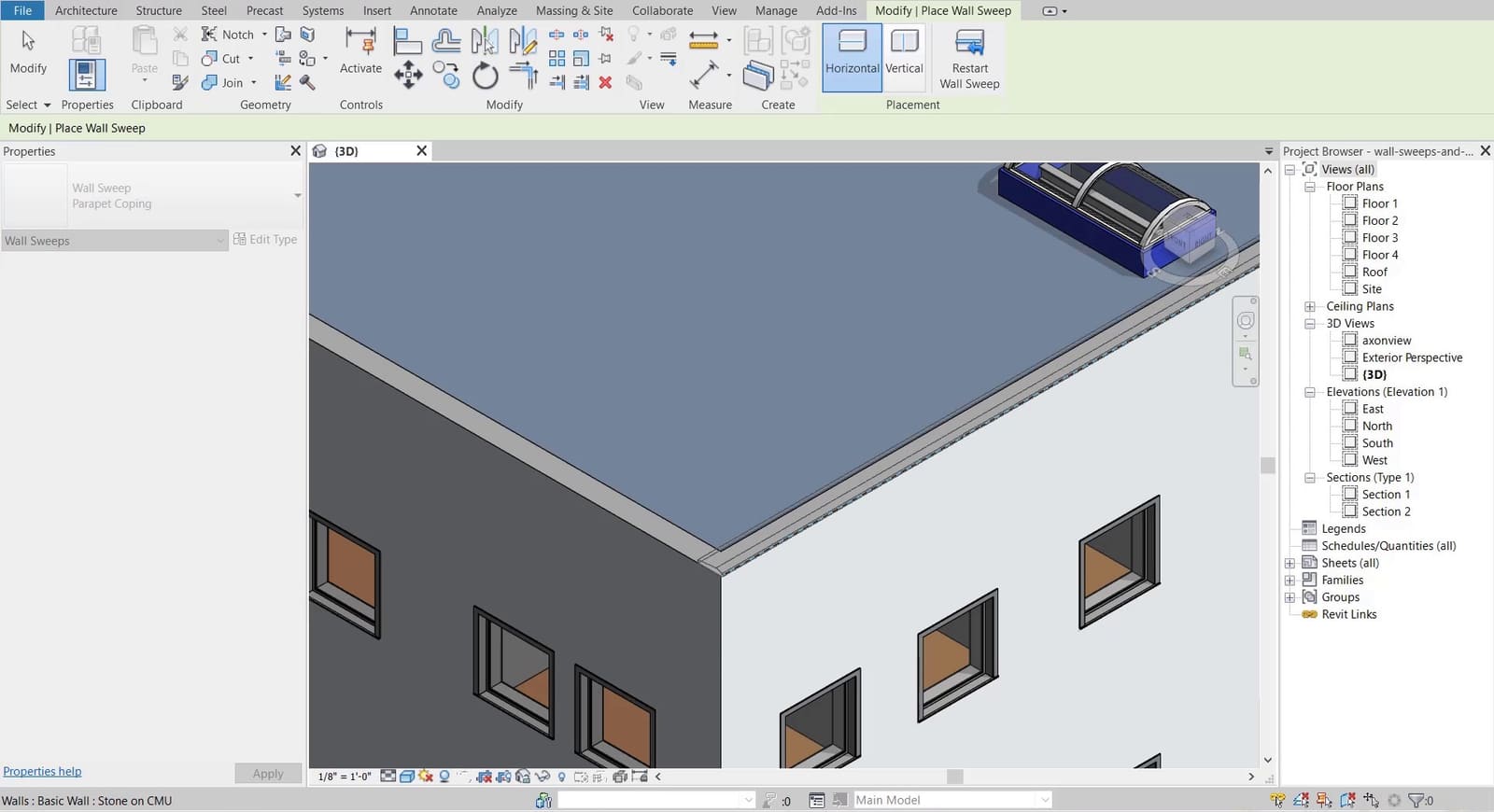

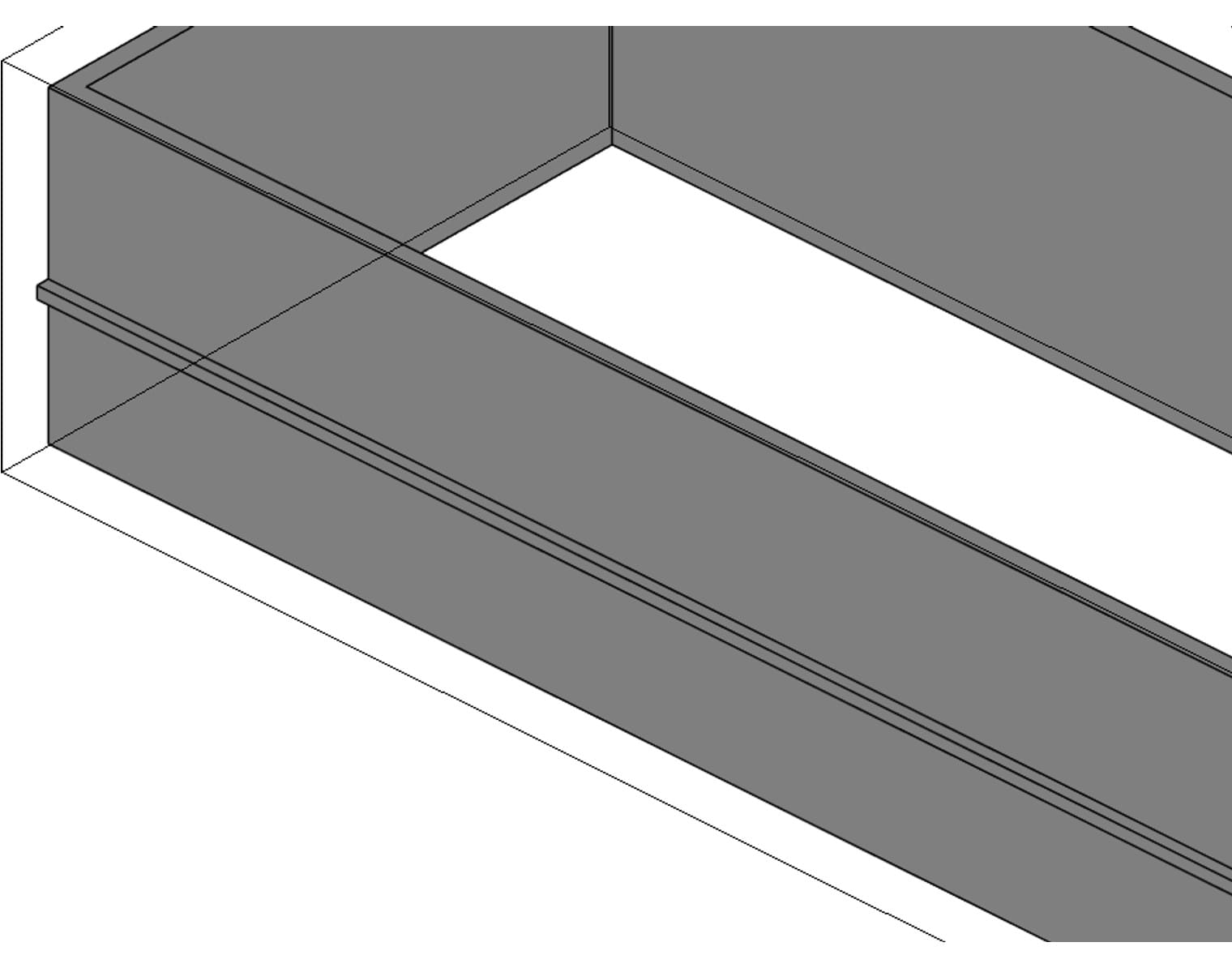

Phào chỉ, len chân tường và gờ trang trí đều dựng bằng một lệnh: Wall Sweep, một biên dạng hai chiều kéo dọc theo tường. Mở khung nhìn 3D hoặc mặt đứng, gọi Architecture › Build › Wall › Wall: Sweep.

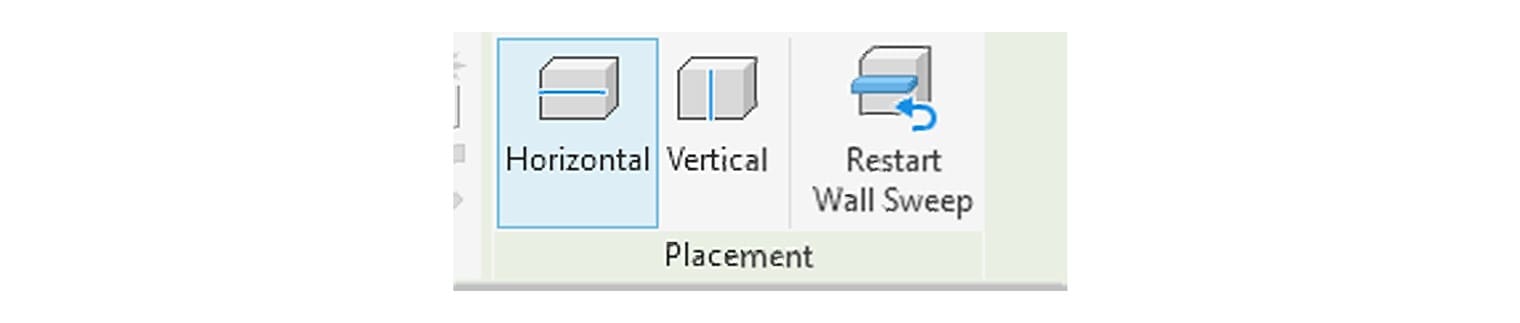

| Mục | Ý nghĩa |
|---|---|
| Horizontal | Dải chạy ngang: phào chỉ, len tường, gờ phân tầng |
| Vertical | Dải chạy đứng: nẹp góc, chỉ đứng trang trí |
| Restart Wall Sweep | Kết thúc dải đang đặt, bắt đầu một dải mới |
- Chọn kiểu phào trong Type Selector.
- Chọn Horizontal hoặc Vertical trên panel Placement.
- Đưa chuột lên mặt tường rồi bấm. Dải chạy hết chiều dài tường.
- Đưa chuột sang tường kế bên, bấm tiếp: dải nối dài và tự vát góc ở chỗ chuyển hướng.
- Muốn bắt đầu dải khác, bấm Restart Wall Sweep. Xong thì bấm Modify.
Phào đi theo tường: xoá tường thì phào mất, dời tường thì phào dời theo. Đổi chiều cao tường thì phào vẫn nằm nguyên cao độ đã đặt.
Bước 4 — chỉnh cao độ, kiểu và biên dạng phào
Chọn dải vừa đặt, bảng Properties cho các tham số vị trí. Trên mô hình thử đo được Offset From Wall 0, Level L1, Offset From Level 1700 và Length 12500 do Revit tự tính. Sửa Offset From Level là cách chính xác nhất để đặt cao độ phào.

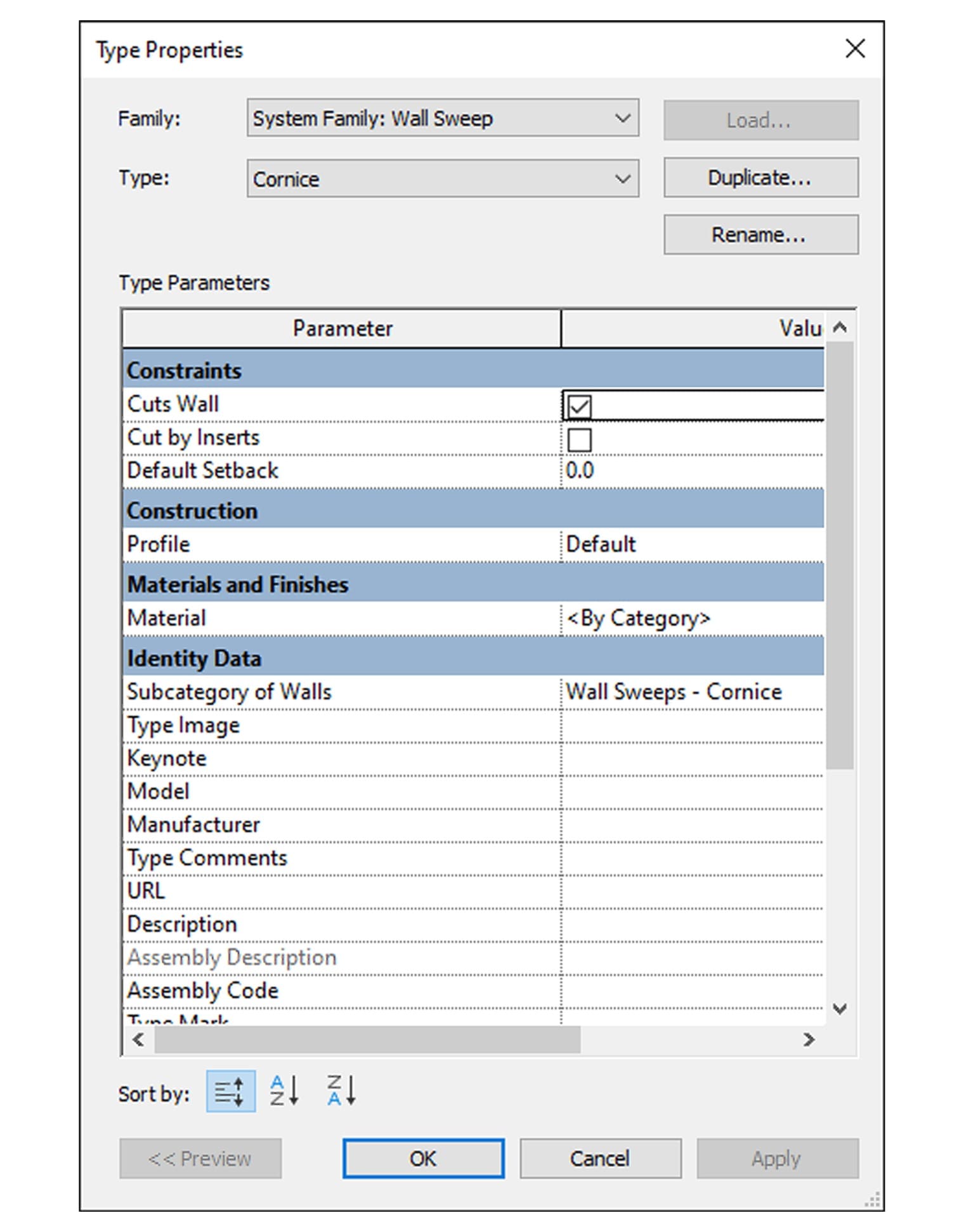

| Mục | Ý nghĩa |
|---|---|
| Profile | Biên dạng của dải. Muốn phào riêng thì nạp Family biên dạng rồi chọn ở đây |
| Material | Vật liệu của dải, độc lập với vật liệu tường |
| Cuts Wall | Dải có khoét vào thân tường chỗ chồng lấn hay không. Bỏ dấu giúp mô hình lớn nhẹ hơn |
| Cut by Inserts | Cửa đi, cửa sổ có cắt đứt dải hay dải chạy liền qua |
| Default Setback | Khoảng lùi của dải tại chỗ gặp cửa đi, cửa sổ |
| Subcategory of Walls | Phân lớp con để chỉnh nét và màu riêng, ở đây là Wall Sweeps - Cornice |
Mẹo. Biên dạng phào của hồ sơ trong nước thường không có sẵn. Vẽ biên dạng trong một Family Profile riêng, nạp vào dự án, nhân bản kiểu Cornice rồi trỏ tham số Profile sang biên dạng mới. Cách dựng Family xem bài cách tạo family trong Revit.
Hồ sơ nhà ở hay dùng ba dải: len chân tường cao 100 tới 150, gờ phân tầng ở cao độ sàn, phào đỉnh tường dưới mái. Cả ba là Wall Sweep nằm ngang, chỉ khác biên dạng và Offset From Level. Trang Wall Sweeps của Autodesk cho biết phào đặt rời được đưa vào bảng thống kê.
Bước 5 — ron tường trong Revit bằng Wall Reveal
Ron âm là rãnh lõm chạy theo tường, dùng để chia mảng mặt đứng hoặc giấu khe co giãn. Lệnh là Wall: Reveal, ngay dưới Wall: Sweep trong menu nút Wall.

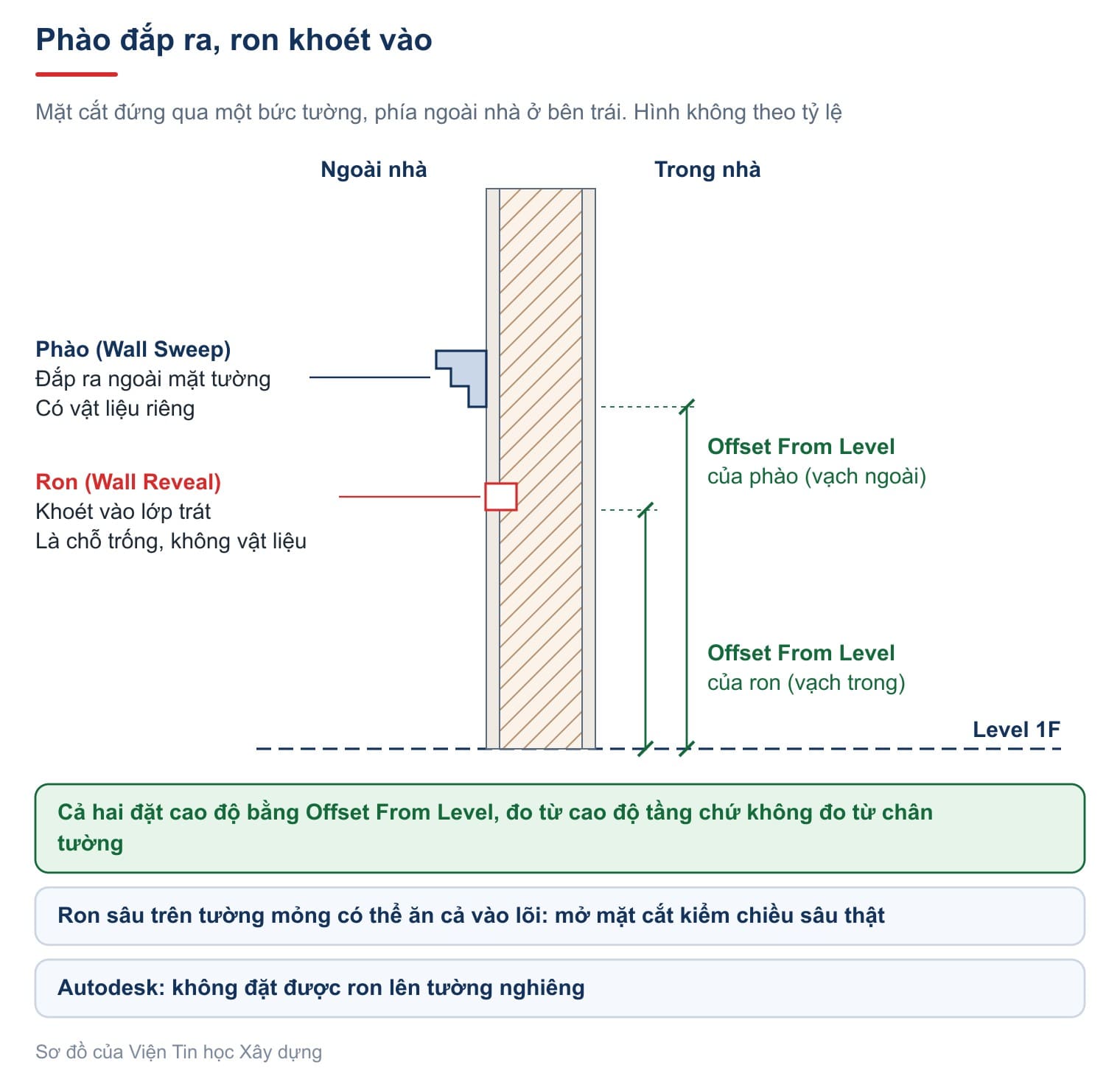

| So với phào | Ý nghĩa |
|---|---|

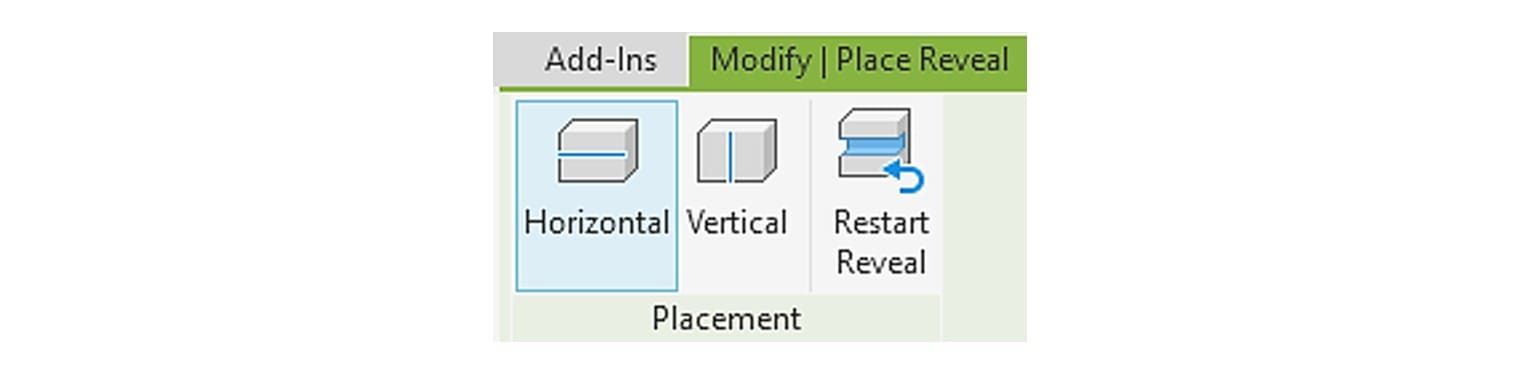

| Giống | Cùng cách đặt: chọn Horizontal hay Vertical rồi bấm lên mặt tường; cùng đặt cao độ bằng Offset From Level |
| Khác | Ron luôn khoét vào tường, không đắp ra. Kiểu ron chỉ có biên dạng, không có vật liệu vì nó là chỗ trống |

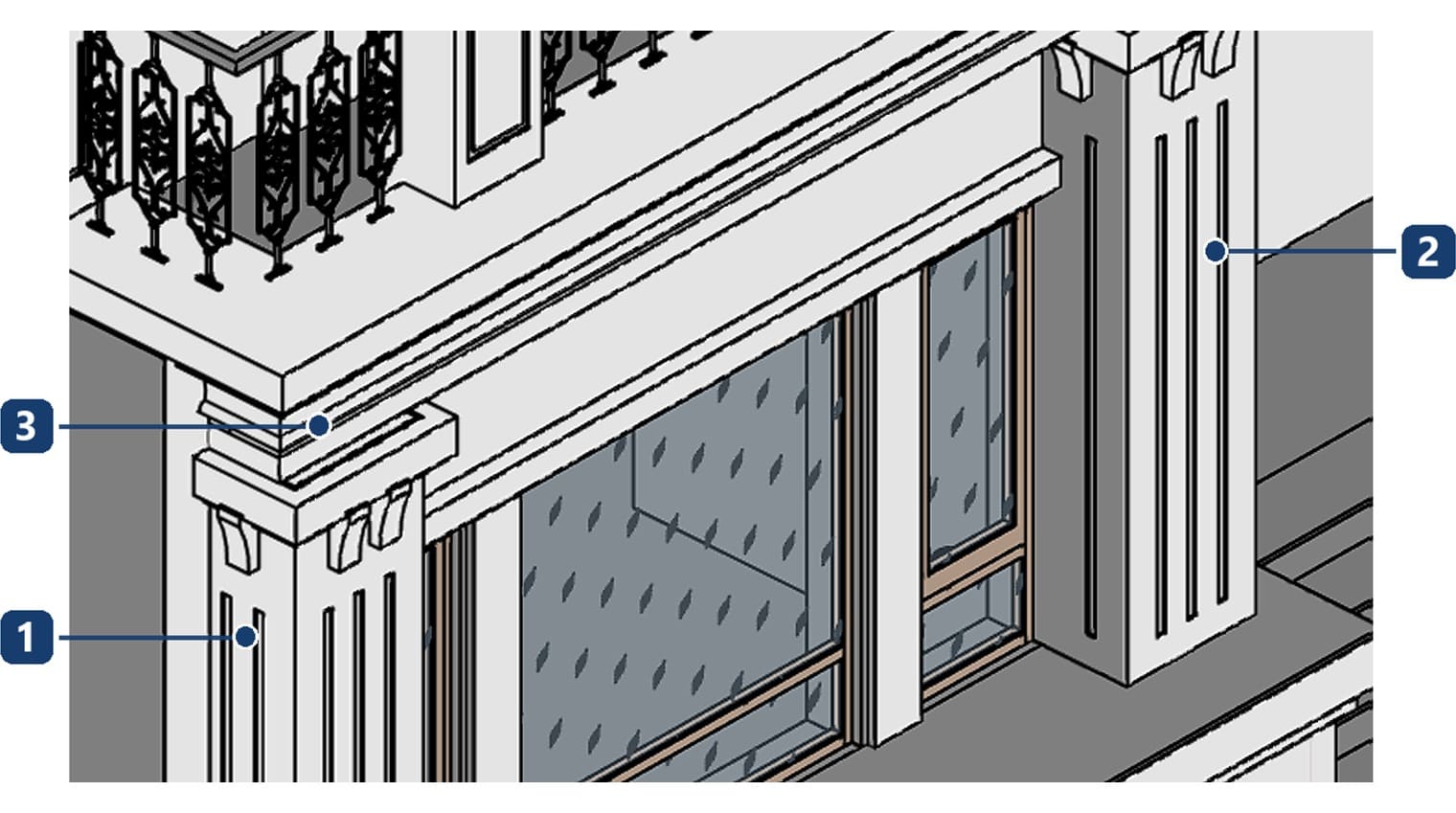

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Ron dọc thân trụ | Ba rãnh lõm, kiểu đặt tên CHỈ CỘT. Ăn vào mặt trụ nên chỉ hiện vệt tối |
| 2 | Ron trên trụ bên phải | Cùng kiểu ron, lặp lại trên trụ kia. Đặt một lần rồi sao chép |
| 3 | Phào chỉ ngang | Gờ nhô ra ở đỉnh trụ, đặt bằng Wall: Sweep |
Ron còn làm được khe lún giả: để tường liền rồi đặt một ron đứng tại vị trí khe. Mô hình gọn hơn, khối lượng vẫn đúng, bản vẽ vẫn thể hiện khe.
Ron ăn bớt lớp hoàn thiện, biên dạng sâu thì ăn cả vào lõi. Đặt ron sâu trên tường mỏng thì mở mặt cắt kiểm tra, vì nhìn mặt đứng không thấy rãnh đã xuyên thủng chưa. Autodesk lưu ý không đặt được ron lên tường nghiêng.
Bước 6 — sơn tường trong Revit bằng Split Face và Paint
Có lúc chỉ một mảng tường cần vật liệu khác, ví dụ mảng ốp đá ở sảnh, mà cấu tạo lớp giữ nguyên. Revit dùng các lệnh trong panel Geometry của tab Modify.
| Lệnh | Ý nghĩa |
|---|---|
| Split Face (SF) | Chia mặt cấu kiện thành nhiều vùng bằng đường ranh giới vẽ trong chế độ phác thảo |
| Paint (PT) | Gán vật liệu cho một mặt hoặc một vùng đã chia |
| Remove Paint | Gỡ vật liệu đã sơn khỏi mặt |
- Gọi Split Face, chọn mặt tường cần chia. Chưa đúng mặt thì bấm Tab.
- Vẽ ranh giới mảng: vòng khép kín nằm trong mặt, hoặc đường hở có hai đầu chạm mép mặt. Bấm dấu tích.

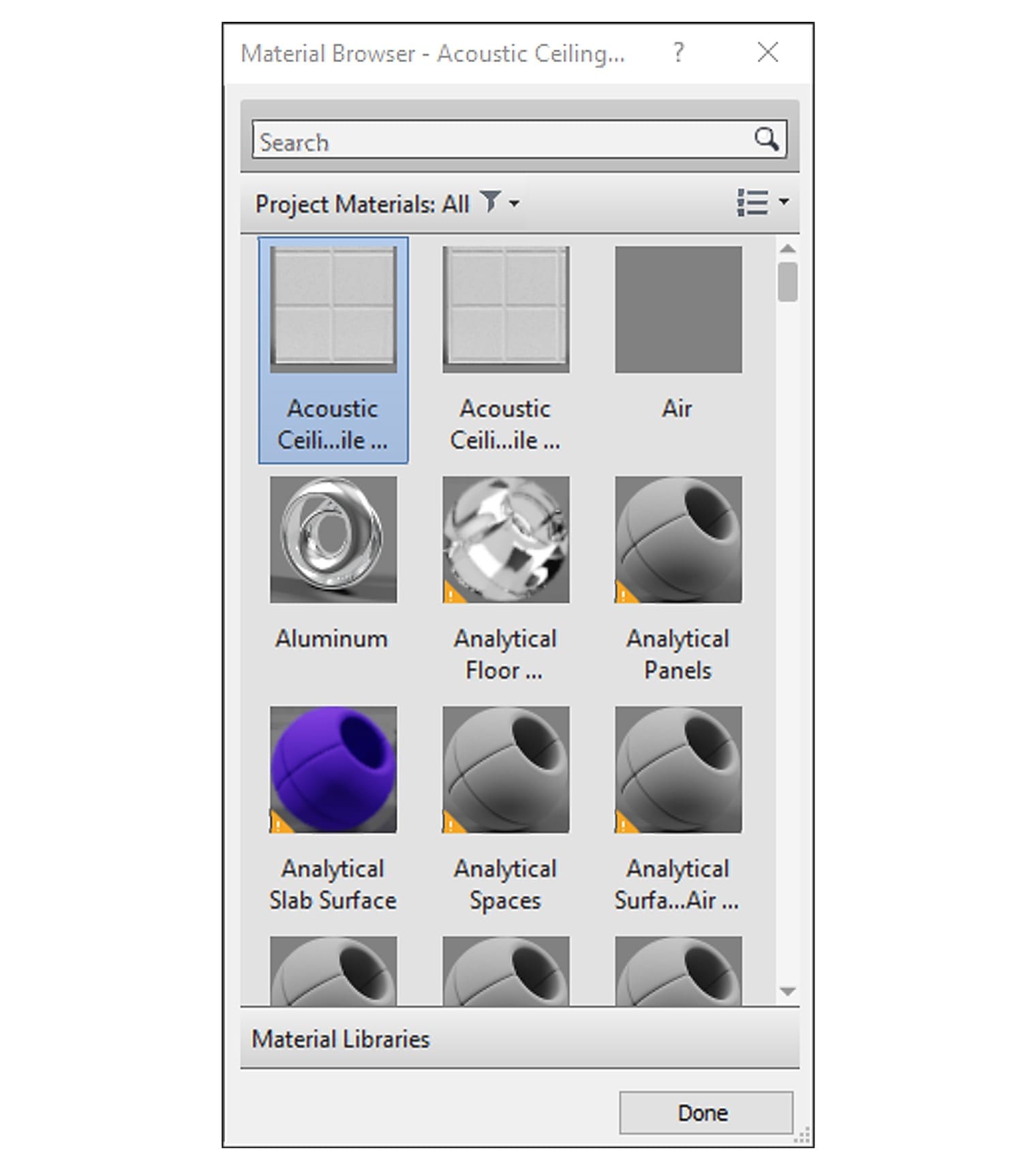

- Gọi Paint, gõ vài chữ vào ô Search của Material Browser, chọn vật liệu ốp.
- Đưa chuột lên mảng vừa chia rồi bấm. Bấm Done để thoát.
Lưu ý. Gỡ sơn bằng lệnh riêng Remove Paint, không phải bằng lệnh Paint. Xoá đường ranh giới Split Face thì mảng sơn trên đó mất theo. Theo trang Split Faces, lệnh này không dùng được với tường vẽ bằng cung hoặc elip.
Sơn chỉ đổi vẻ ngoài của một mặt, không đổi cấu tạo lớp. Trong bảng thống kê vật liệu, phần sơn được tính riêng theo diện tích mặt. Đó là cách thống kê diện tích ốp lát mà không phải tạo thêm kiểu tường.
Làm thử: phào, ron và sơn cho mặt tiền
Chi tiết trang trí mặt tiền. Làm tiếp trên dự án đã dựng hệ tường tầng một ở bài cách vẽ tường.
- Nhân bản kiểu tường bao thành
AR-Wall-mat-tien. Trong Edit Assembly, đổi vật liệu lớp ngoài sang một vật liệu ốp có sẵn. - Gán kiểu mới cho các tường mặt tiền bằng Type Selector.
- Mở mặt đứng của mặt tiền. Gọi Architecture › Wall › Wall: Sweep, chọn Horizontal.
- Đặt một phào lên tường. Chọn phào, sửa Offset From Level thành 3600 để phào nằm đúng cao độ sàn tầng hai.
- Gọi Wall: Reveal, đặt một ron cách phào 200 xuống dưới. So sánh Offset From Level của phào và của ron.
- Chọn phào, bấm Edit Type. Ghi lại giá trị Profile, Cuts Wall và Cut by Inserts.
- Dùng Split Face chia một mảng tường tầng một, rồi Paint gán vật liệu ốp khác. Xem kết quả trong khung nhìn 3D kiểu hiển thị Shaded.
- Lưu dự án để dùng tiếp khi đặt cửa.
Lỗi thường gặp khi làm phào, ron và sửa tường
| Lỗi | Nguyên nhân và cách sửa |
|---|---|
| Bấm Edit Profile hiện hộp Go To View | Đang ở mặt bằng. Chọn một mặt đứng hoặc mặt cắt rồi bấm Open View |
| Cả mô hình mờ đi, không chọn được gì | Vẫn trong chế độ phác thảo. Bấm dấu tích xanh hoặc dấu X đỏ để thoát |
| Tường cong không sửa được biên dạng | Revit không cho sửa biên dạng tường cong trên mặt bằng. Dùng Wall Opening |
| Phào bị cửa cắt đứt, hoặc chạy đè qua cửa | Do ô Cut by Inserts của kiểu phào. Bật hoặc tắt trong Edit Type |
| Ron xuyên thủng tường mỏng | Biên dạng ron sâu hơn lớp hoàn thiện. Kiểm trên mặt cắt, đổi biên dạng nông hơn |
| Không gắn được phào lên tường xếp tầng | Tường xếp tầng không nhận phào theo cách thông thường. Dùng tường cơ bản |
| Không gỡ được mảng sơn | Đang dùng lệnh Paint. Gỡ bằng lệnh Remove Paint |
Câu hỏi thường gặp
Phào chỉ và ron âm khác nhau ở đâu?
Phào đắp ra và có vật liệu riêng; ron khoét vào và là chỗ trống. Cả hai đặt cao độ bằng Offset From Level.
Làm phào chỉ theo mẫu riêng thế nào?
Vẽ biên dạng trong Family Profile, nạp vào dự án, nhân bản kiểu phào rồi trỏ tham số Profile sang biên dạng mới.

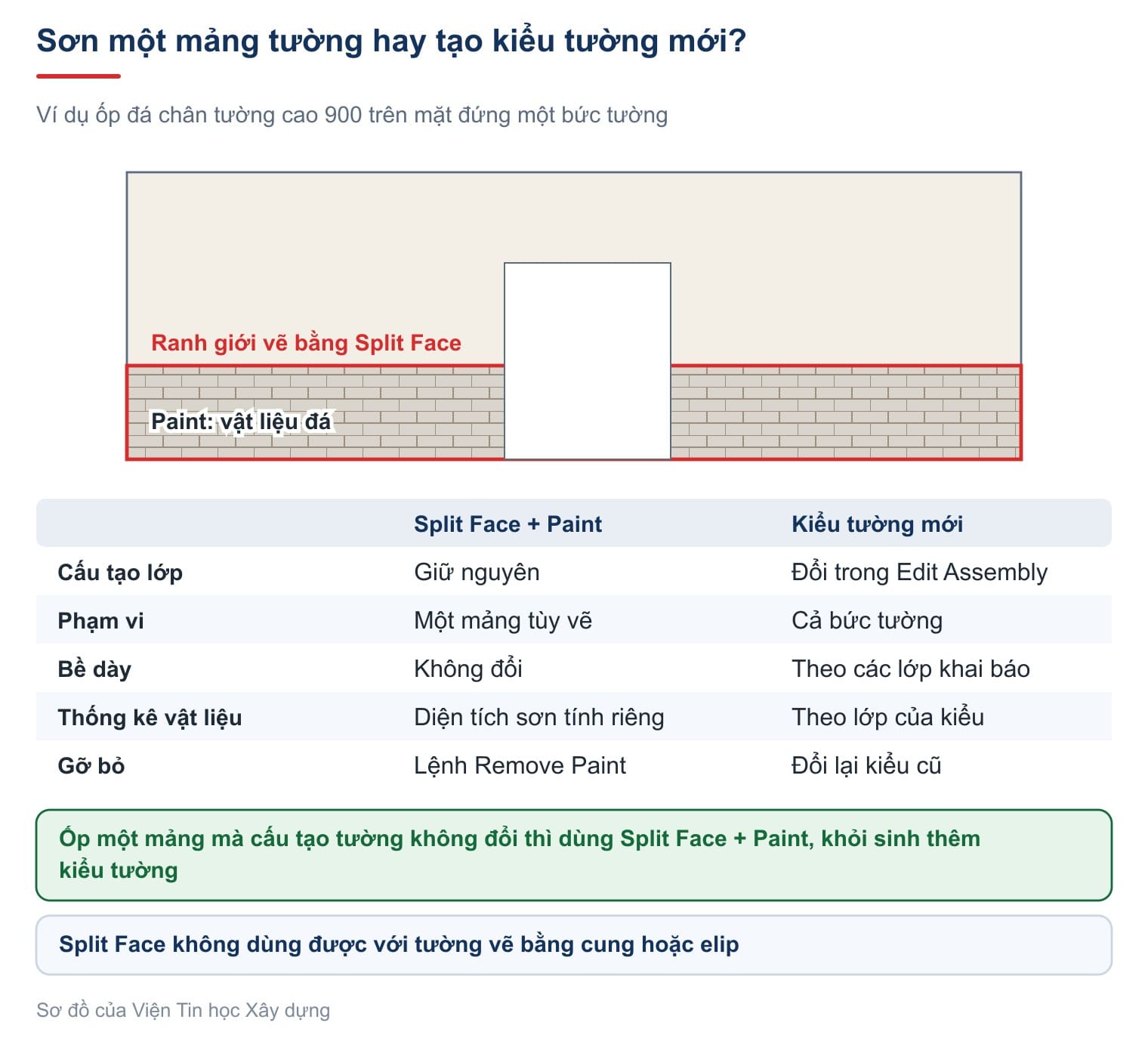

Ốp chân tường nên dùng Paint hay tạo kiểu tường mới?
Chỉ đổi vẻ ngoài một mảng thì dùng Split Face và Paint. Đổi cấu tạo thật cho cả bức tường thì tạo kiểu mới.
Tường thu hồi nên dùng Edit Profile hay Attach Top?
Attach Top, vì đỉnh tường tự đổi khi mái đổi dốc. Edit Profile hợp với hình tự do hoặc lỗ hình bất kỳ.
