Project Base Point trong Revit là gốc (0,0,0) của hệ toạ độ dự án (Autodesk: Project Base Point and Survey Point). Điểm này cũng giữ góc lệch giữa hai hướng Bắc của mô hình: Project North và True North.
Bài này giải thích hai loại North, ba điểm gốc của Revit, rồi hướng dẫn từng bước bốn việc: chỉnh Angle to True North, xoay True North, xoay Project North và đổi Orientation của khung nhìn. Các bước làm trên Revit 2027. Học Revit bài bản theo bộ môn thì xem lộ trình khóa Học Revit.
| Việc cần làm | Công cụ | Ảnh hưởng tới |
|---|---|---|
| Khai hướng Bắc thật của khu đất | Angle to True North của Project Base Point, hoặc Rotate True North | Khung nhìn hướng True North, bóng đổ, phân tích nắng |
| Xoay mô hình cho vừa khổ giấy | Rotate Project North | Mặt bằng hướng Project North |
| Chọn hướng hiển thị cho một mặt bằng | Thuộc tính Orientation của khung nhìn | Chỉ khung nhìn đó |
| Đặt gốc đo toạ độ của dự án | Kéo hoặc nhập N/S, E/W cho Project Base Point | Toạ độ báo theo Project Base Point; mô hình đứng yên |
Hai loại North trong Revit: Project North và True North
Theo Autodesk, mọi mô hình Revit có hai hướng Bắc (Autodesk: About Project North and True North):
- Project North là hướng Bắc của bản vẽ, thường theo trục chính của công trình. Nó quyết định cách vẽ trên mặt bằng và cách đặt khung nhìn lên tờ giấy.
- True North là hướng Bắc thật của khu đất ngoài thực địa.
Mô hình mới tạo có hai hướng trùng nhau và cùng chỉ lên mép trên vùng vẽ. Autodesk khuyên dựng mô hình với Project North chỉ lên trên, chỉ khai True North khi đã có số liệu khảo sát tin cậy.
Trong Revit, True North dùng cho nghiên cứu nắng, bóng đổ, render và phân tích năng lượng. Vì vậy khai sai True North Revit sẽ cho bóng đổ sai hướng. Mặt bằng thi công thường vẫn để Project North để tường thẳng theo khổ giấy.
Project Base Point, Survey Point và Internal Origin
Revit có ba điểm gốc. Cả ba nằm trùng nhau khi tạo dự án mới.
| Điểm | Ký hiệu | Vai trò |
|---|---|---|
| Internal Origin | Hai mũi tên đỏ, xanh lá | Gốc nội bộ, không di chuyển được; mặc định ẩn ở mọi khung nhìn |
| Project Base Point | Vòng tròn có dấu nhân | Gốc (0,0,0) của hệ toạ độ dự án; giữ góc Angle to True North |
| Survey Point | Tam giác | Mốc thực địa, gốc của hệ toạ độ khảo sát |
Theo Autodesk, Project Base Point và Survey Point mặc định chỉ hiện ở mặt bằng tổng thể (Site). Cách bật hiển thị cả ba điểm bằng hộp Visibility/Graphics có ở bài chèn CAD vào Revit.
Chọn Project Base Point trong Revit
- Trong Project Browser, mở Floor Plans (Site Plan) › Site.
- Rê chuột lên ký hiệu ở giao điểm hai đường tâm. Đọc dòng trạng thái ở góc dưới bên trái.
- Nếu dòng trạng thái ghi Site : Survey Point, nhấn
Tabtới khi ghi Site : Project Base Point. - Bấm chuột để chọn.

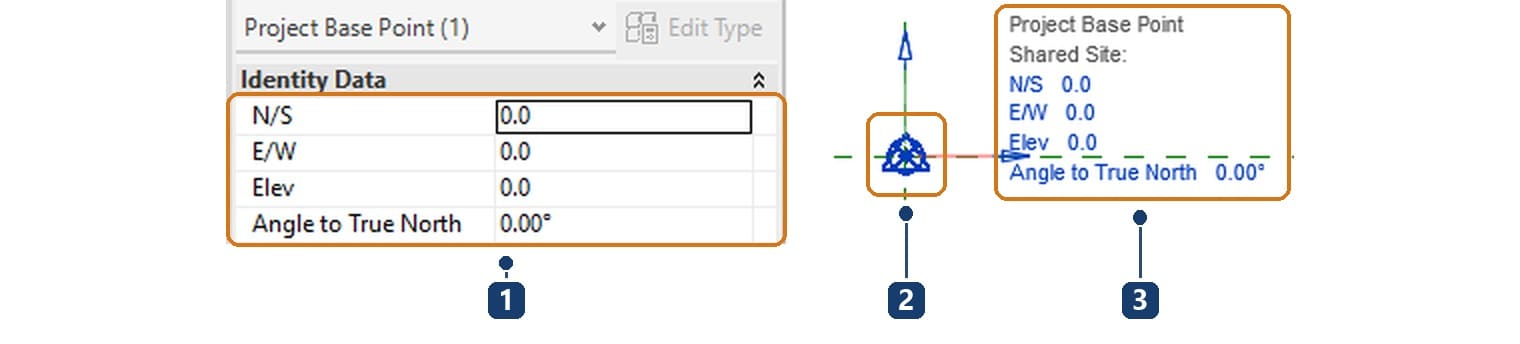

Bốn thông số có thể nhập ở Properties hoặc ngay ở các ô cạnh ký hiệu:
| Thông số | Ý nghĩa |
|---|---|
| N/S | Toạ độ Bắc–Nam của Project Base Point so với Survey Point |
| E/W | Toạ độ Đông–Tây |
| Elev | Cao độ |
| Angle to True North | Góc giữa Project North và True North |
Di chuyển Project Base Point không làm mô hình dời đi

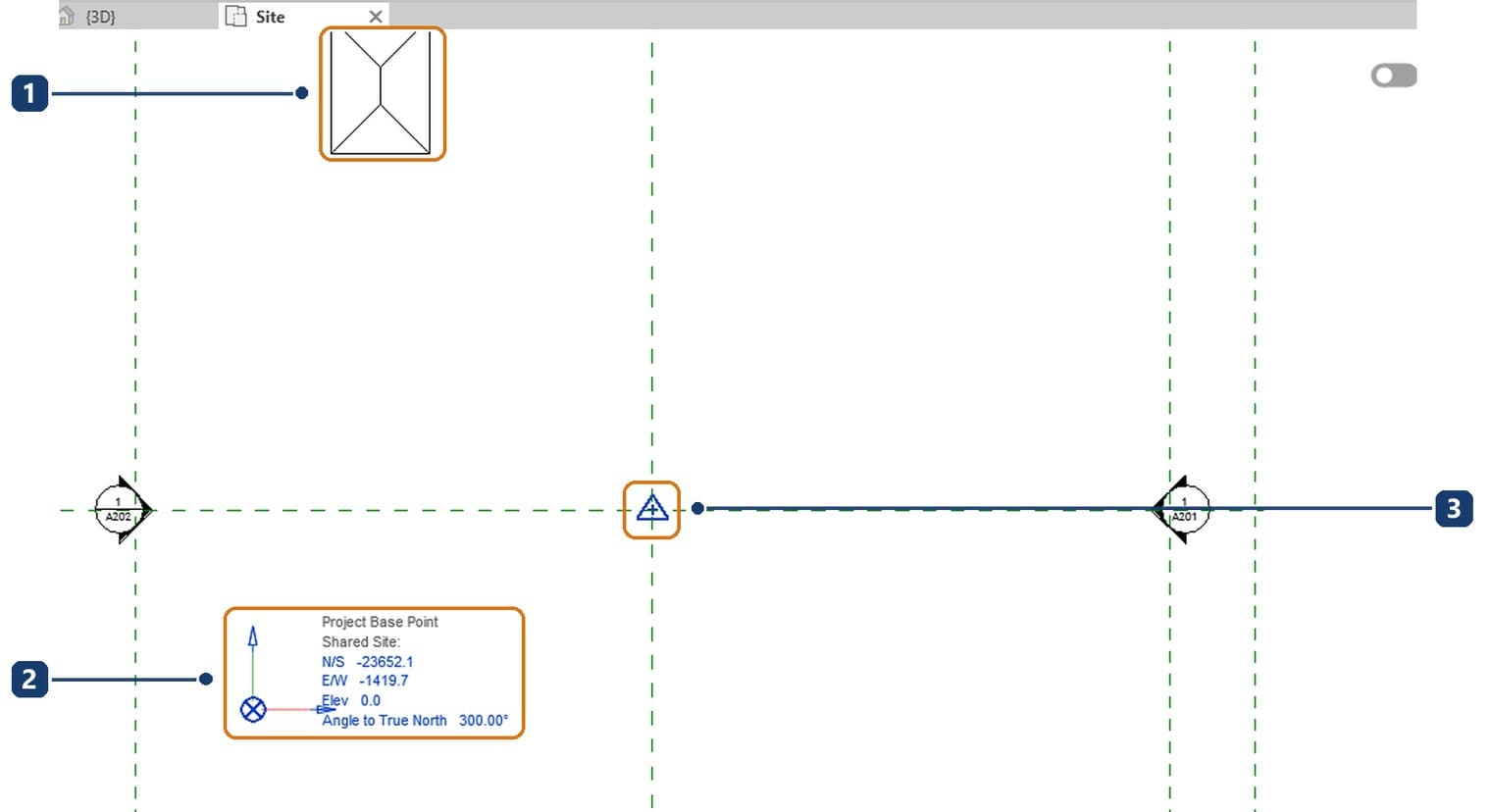

Trong Revit 2027, kéo Project Base Point sang vị trí khác thì mô hình đứng yên. Chỉ có toạ độ của Project Base Point so với Survey Point thay đổi. Autodesk ghi: khi di chuyển Project Base Point, chỉ các toạ độ tính theo nó thay đổi (Autodesk: Move the Project Base Point).
Muốn đưa Project Base Point về chỗ ban đầu, bấm chuột phải vào nó, chọn Move to Internal Origin. Trang trợ giúp Autodesk còn gọi lệnh này theo tên cũ Move to Startup Location, nhưng menu Revit 2027 ghi Move to Internal Origin.
Sau khi đặt xong, nên ghim điểm này bằng Pin (PN). Theo Autodesk, Project Base Point bị ghim thì hai lệnh Relocate Project và Rotate Project North bị khoá (Autodesk: Define the Project Base Point).
Chỉnh Angle to True North
Đây là cách nhanh nhất để khai hướng Bắc thật khi đã biết góc lệch.
- Mở mặt bằng Site và chọn Project Base Point như mục trên.
- Trong Properties, bấm vào ô Angle to True North.
- Gõ góc lệch, ví dụ
30, rồi nhấnEnter.

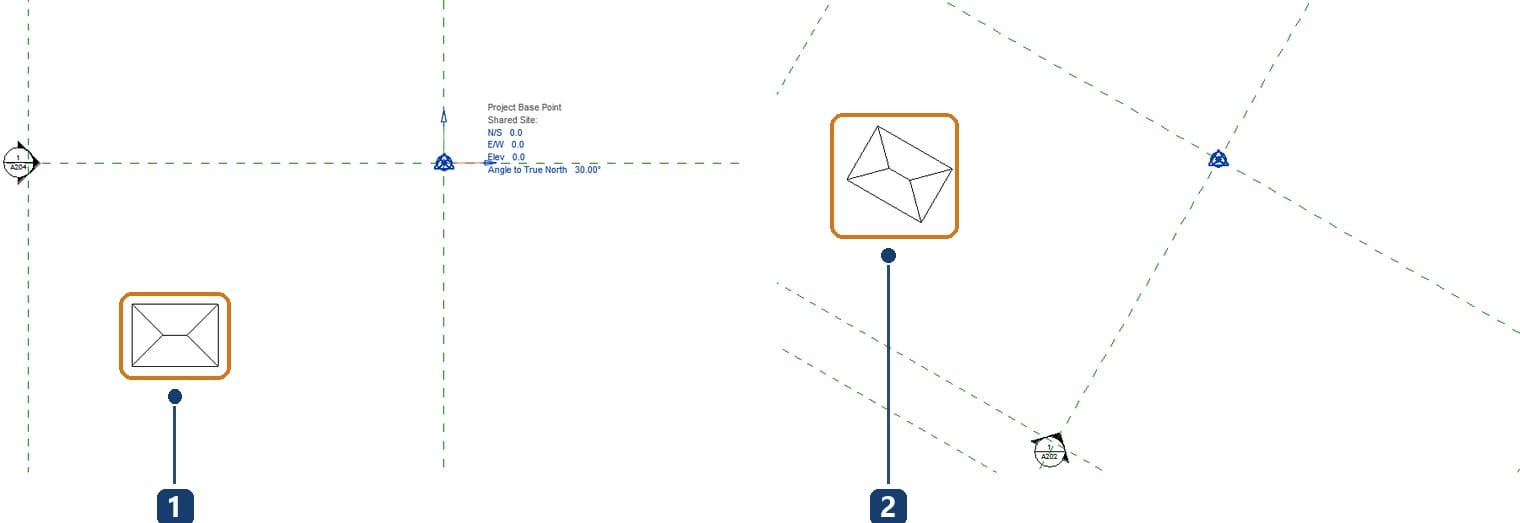

Theo Autodesk, nhập Angle to True North cho kết quả giống lệnh Rotate True North. Sau bước 3, mặt bằng đang hướng Project North không thay đổi gì. Chỉ những khung nhìn đặt Orientation là True North mới xoay theo góc vừa nhập.
Ở mặt bằng tổng thể nên đặt thêm ký hiệu mũi tên chỉ Bắc để người đọc bản vẽ kiểm được hướng sau khi xoay.
Cách khác: lệnh Rotate True North
Lệnh này hợp khi cần xoay bằng hình, ví dụ theo một đường ranh đất có sẵn (Autodesk: Rotate True North).
- Mở mặt bằng Site, đổi Orientation của khung nhìn sang True North.
- Vẽ một mặt phẳng tham chiếu hoặc mũi tên chỉ Bắc thật để làm đường dẫn.

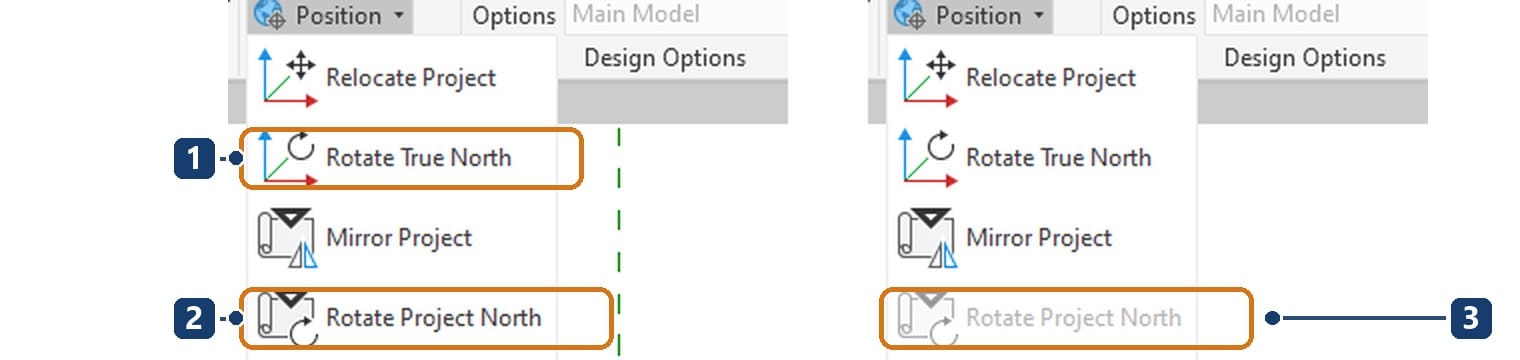

- Vào Manage › Project Location › Position › Rotate True North.
- Nhập góc ở ô Angle from Project to True North. Hoặc kéo nút xoay ở giữa mô hình về đường dẫn, bấm dọc theo đường dẫn, rồi bấm về phía mép trên cửa sổ.
- Tuỳ chọn: đổi Orientation của Site về lại Project North và xoá đường dẫn.
Đổi Orientation trong view

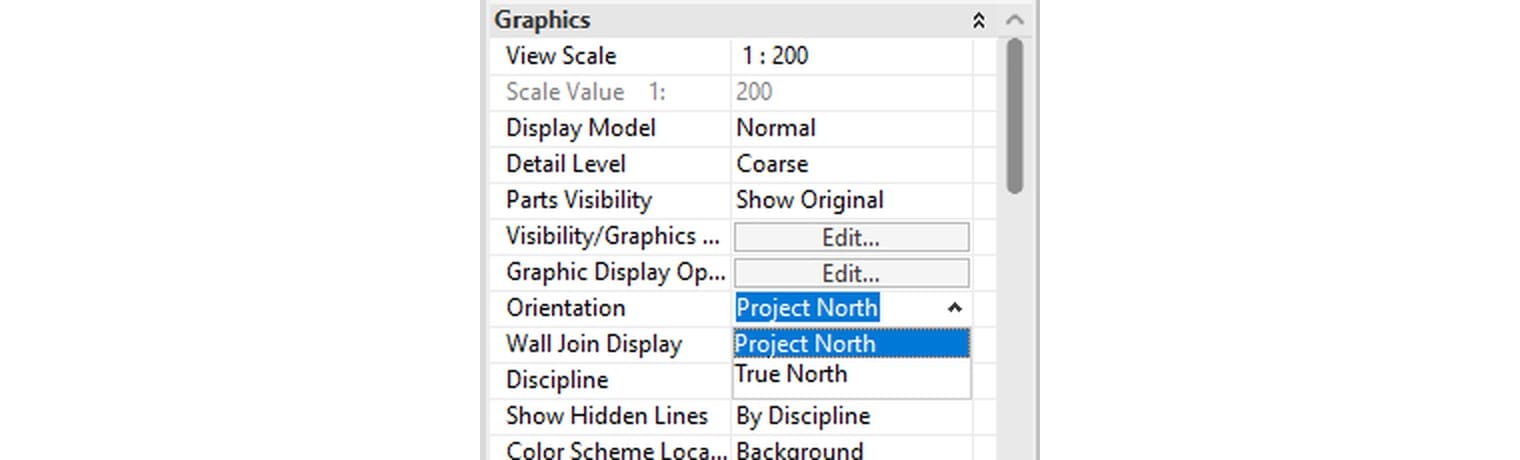

Mỗi mặt bằng có thuộc tính Orientation riêng, chọn hiển thị theo Project North hay True North.
- Mở mặt bằng cần đổi. Bấm vào vùng trống để không chọn đối tượng nào; Properties hiện thuộc tính của khung nhìn.
- Ở nhóm Graphics, bấm ô Orientation.
- Chọn Project North hoặc True North.
- Bấm Apply.
Hai điểm cần biết:
- Mặt bằng có gán scope box thì Orientation hiện By Scope Box và bị khoá. Hướng của mặt bằng lúc đó theo scope box. Cách dùng scope box có ở bài scope box trong Revit.
- Khi khung nhìn đang ở True North, lệnh Rotate Project North bị mờ trong menu Position.
Rotate Project North: xoay mô hình cho vừa khổ giấy
Rotate Project North xoay toàn bộ mô hình trên các mặt bằng hướng Project North. Lệnh dùng khi trục chính của công trình nằm xiên, hoặc khi công ty dùng khổ giấy đứng (Autodesk: Rotate Project North).
- Nếu mô hình có worksharing: mọi người check-in hết và thoát khỏi mô hình.
- Mở một mặt bằng có Orientation là Project North.
- Muốn xoay theo góc lẻ thì vẽ trước một mặt phẳng tham chiếu theo góc đó.
- Vào Manage › Project Location › Position › Rotate Project North.

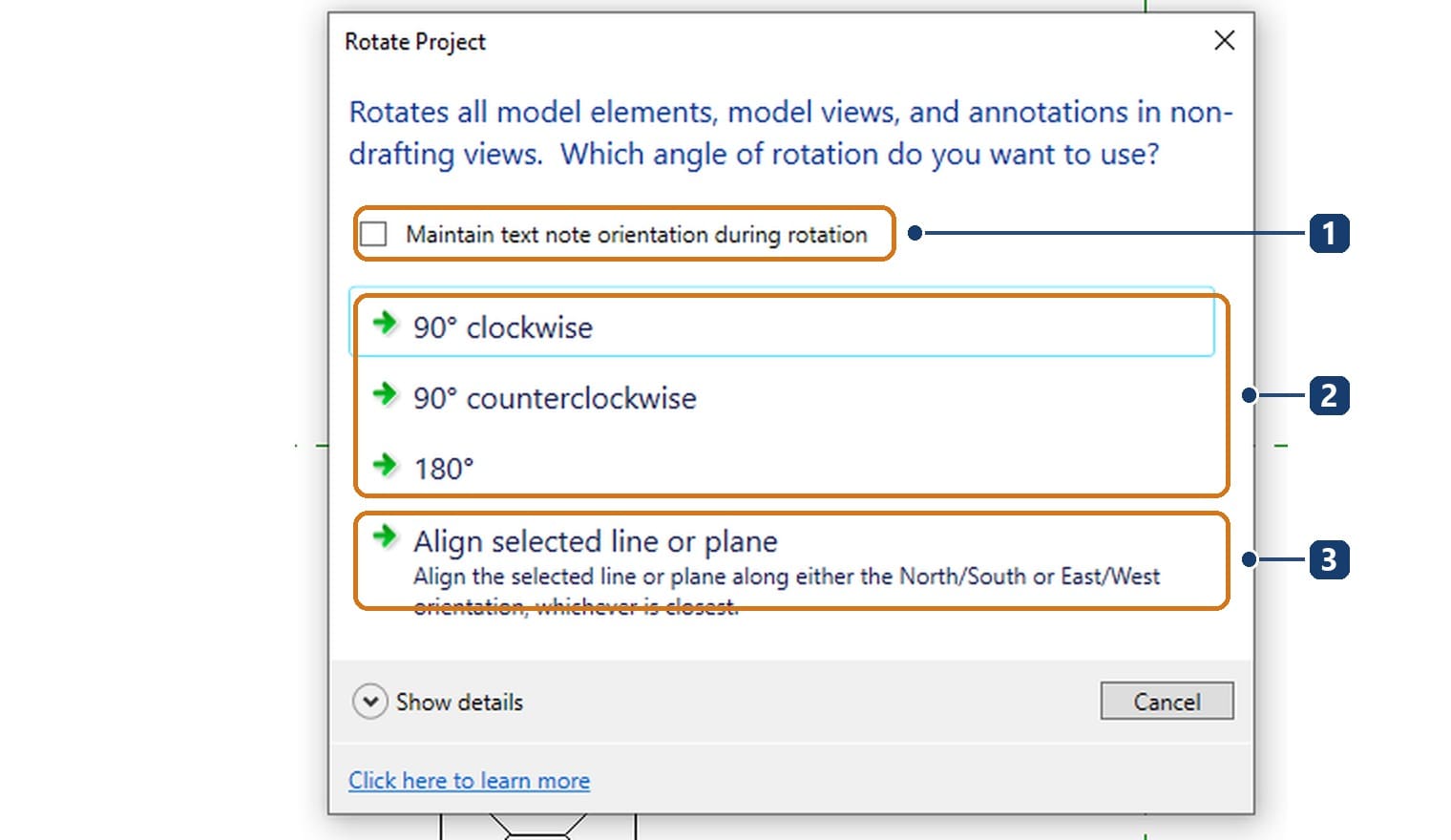

- Trong hộp Rotate Project, chọn có giữ hướng chữ ghi chú hay không.
- Chọn góc xoay, hoặc chọn Align selected line or plane rồi bấm vào mặt phẳng tham chiếu.
- Đọc thông báo số đối tượng đã xoay, bấm OK. Kiểm lại mọi mặt bằng.
- Nếu có worksharing: đồng bộ với file central, báo mọi người tạo bản local mới.
Với mô hình ví dụ, xoay 90° thuận chiều kim đồng hồ cho thông báo Rotate Project North command has successfully processed 481 elements. Angle to True North của Project Base Point tự đổi từ 30° thành 300°, vì hướng Bắc thật của khu đất không đổi.

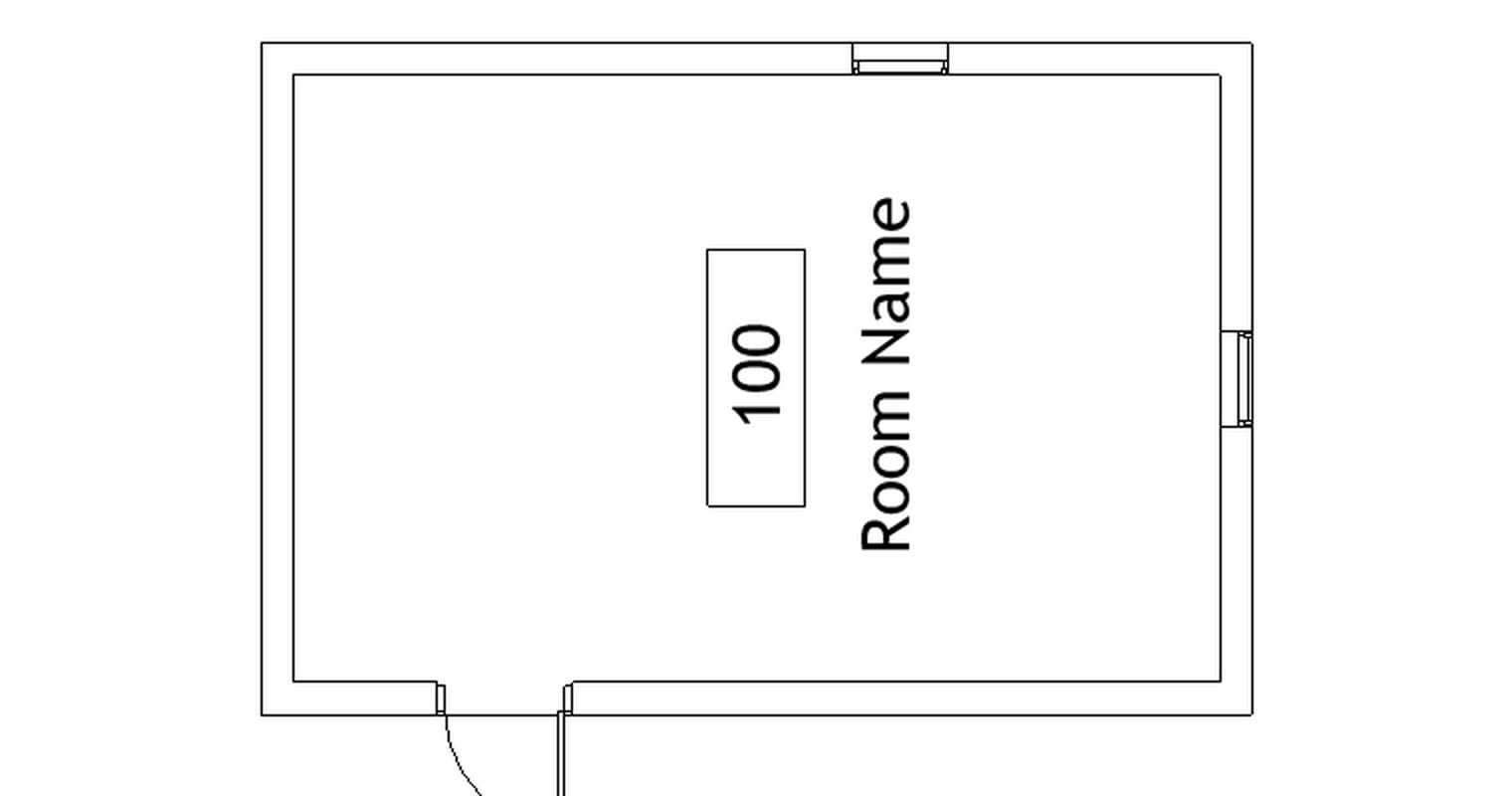

Theo Autodesk, lệnh chỉ tác động lên mặt bằng hướng Project North; không tác động lên drafting view và callout của mặt bằng. Mặt bằng hướng theo scope box thì khác: scope box xoay cùng mô hình nên tường vẫn nằm như cũ, nhưng nhãn phòng xoay theo.
Lỗi thường gặp
| Hiện tượng | Nguyên nhân | Cách xử lý |
|---|---|---|
| Nhập Angle to True North mà mặt bằng không xoay | Mặt bằng đang hướng Project North | Đổi Orientation của mặt bằng đó sang True North |
| Rotate Project North bị mờ | Khung nhìn đang hướng True North, hoặc Project Base Point bị ghim | Đổi Orientation về Project North; bỏ ghim Project Base Point |
| Không chọn được Project Base Point | Đang trỏ vào Survey Point nằm trùng | Nhấn Tab tới khi dòng trạng thái ghi Site : Project Base Point |
| Không thấy Project Base Point ở mặt bằng tầng | Mặc định chỉ hiện ở mặt bằng Site | Bật trong Visibility/Graphics, nhóm Site |
| Kéo Project Base Point mà mô hình không dời | Hành vi đúng của Revit 2027 | Muốn đổi vị trí cả dự án so với toạ độ thực địa thì dùng Relocate Project |
| Ô Orientation bị khoá By Scope Box | Mặt bằng gán scope box | Xoay scope box, hoặc bỏ scope box khỏi khung nhìn |
Câu hỏi thường gặp
Project Base Point trong Revit dùng để làm gì?
Làm gốc (0,0,0) của hệ toạ độ dự án, gốc tính cao độ khi dấu cao độ khai theo Project Base Point, và giữ góc lệch giữa Project North với True North.
Survey Point khác Project Base Point thế nào?
Survey Point là mốc thực địa, thường lấy từ bản vẽ khảo sát, dùng để ghép mô hình với toạ độ thật. Project Base Point là gốc đo trong dự án, thường đặt ở góc công trình hoặc giao hai trục.
Angle to True North và Rotate True North khác nhau không?
Không. Autodesk ghi rằng nhập Angle to True North cho kết quả giống lệnh Rotate True North. Rotate True North chỉ tiện hơn khi cần xoay theo một đường có sẵn trên bản vẽ.
Rotate Project North có làm sai bản vẽ đã dàn trang không?
Mặt bằng hướng Project North trên tờ giấy sẽ xoay theo, nên cần kiểm lại khung nhìn trên tờ, chữ ghi chú và nhãn sau khi xoay. Với mô hình có worksharing, phải báo mọi người tạo bản local mới.
Tóm lại, Project Base Point trong Revit là gốc toạ độ của dự án và giữ góc Angle to True North. Khai hướng Bắc thật bằng Angle to True North, xoay mô hình cho vừa giấy bằng Rotate Project North, và chọn hướng hiển thị cho từng mặt bằng bằng thuộc tính Orientation.
