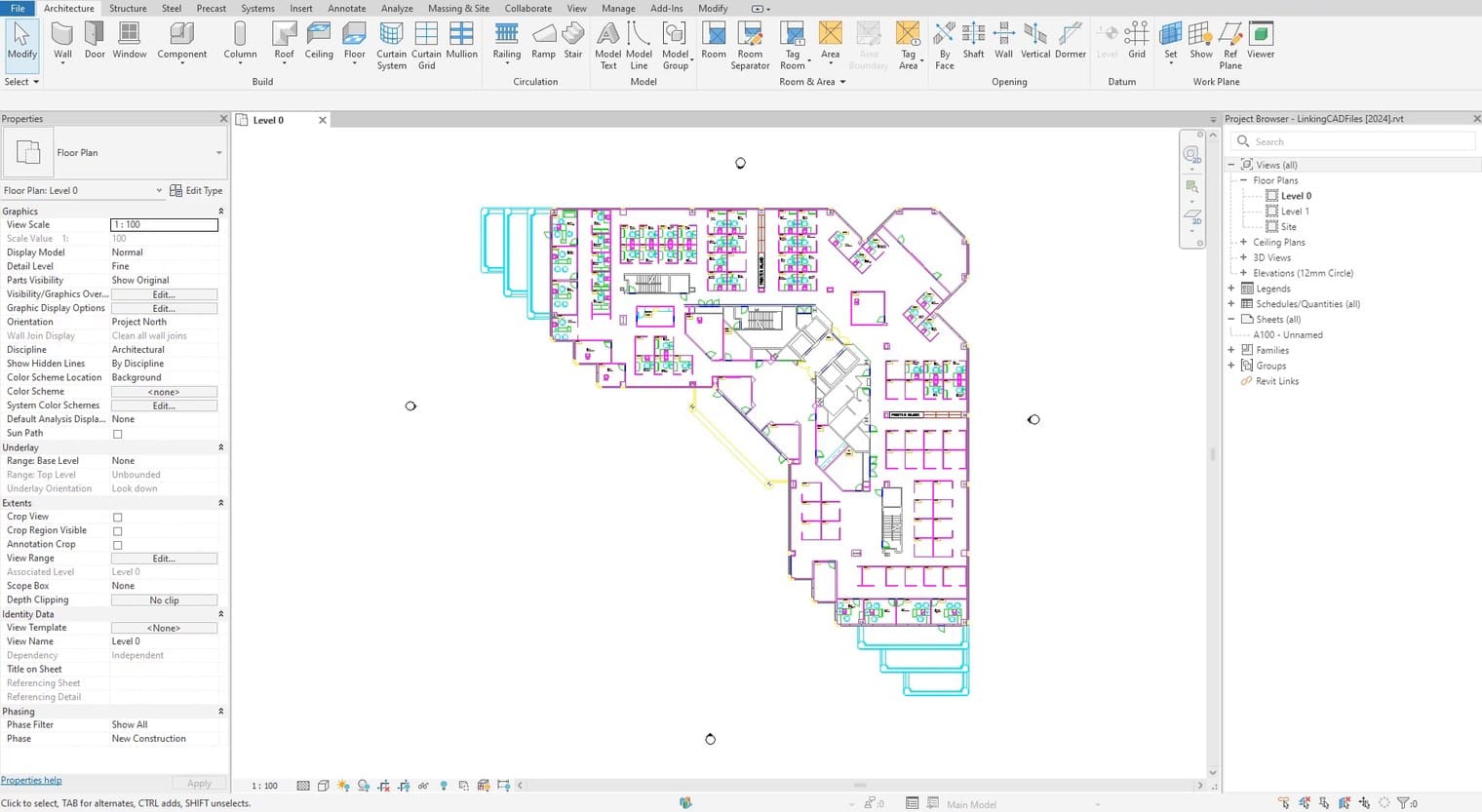

Chèn CAD vào Revit là việc đầu tiên của rất nhiều dự án: có bản vẽ nền thì dựng mô hình nhanh hơn hẳn, vì tường và trục cứ bám theo nét sẵn có. Nhưng chèn sai cách thì bản nền lệch vị trí, sai tỷ lệ, hoặc để lại rác trong tệp suốt vòng đời dự án.
Bài này đi theo đúng thứ tự thao tác trên bản 2027. Muốn học trọn khâu dựng mô hình rồi triển khai hồ sơ thì xem khóa Revit Architecture.

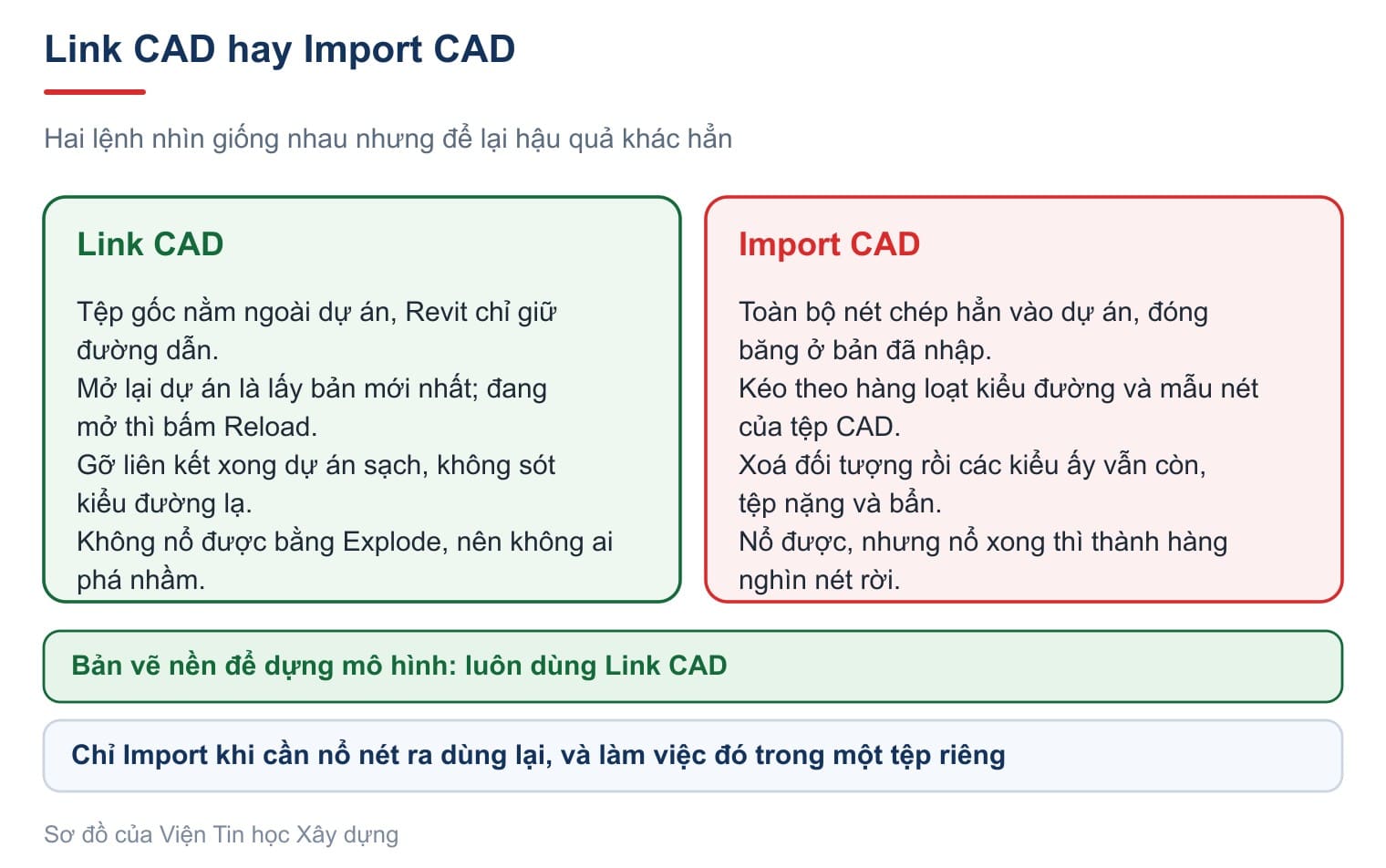

Link CAD hay Import CAD: khác nhau ở đâu
Hai lệnh nằm cạnh nhau trên tab Insert, nhưng để lại hậu quả khác hẳn.
Điểm mấu chốt nằm ở chỗ cập nhật. Tệp liên kết được Revit đọc lại mỗi lần mở dự án, nên bản nền luôn là bản mới nhất đã lưu; nếu tệp đổi trong lúc dự án đang mở thì bấm Reload. Tệp nhập vào thì đóng băng ở đúng bản lúc nhập, theo trang About Linking CAD Files của Autodesk.
Các định dạng liên kết được gồm DWG, DXF, DGN của MicroStation, SAT, AXM của FormIt, 3DM của Rhino và SKP của SketchUp.
Chèn CAD vào Revit bằng lệnh Link CAD
Trình tự sáu bước cho một bản vẽ nền.
- Mở đúng mặt bằng sẽ đặt bản nền, ví dụ mặt bằng tầng một.

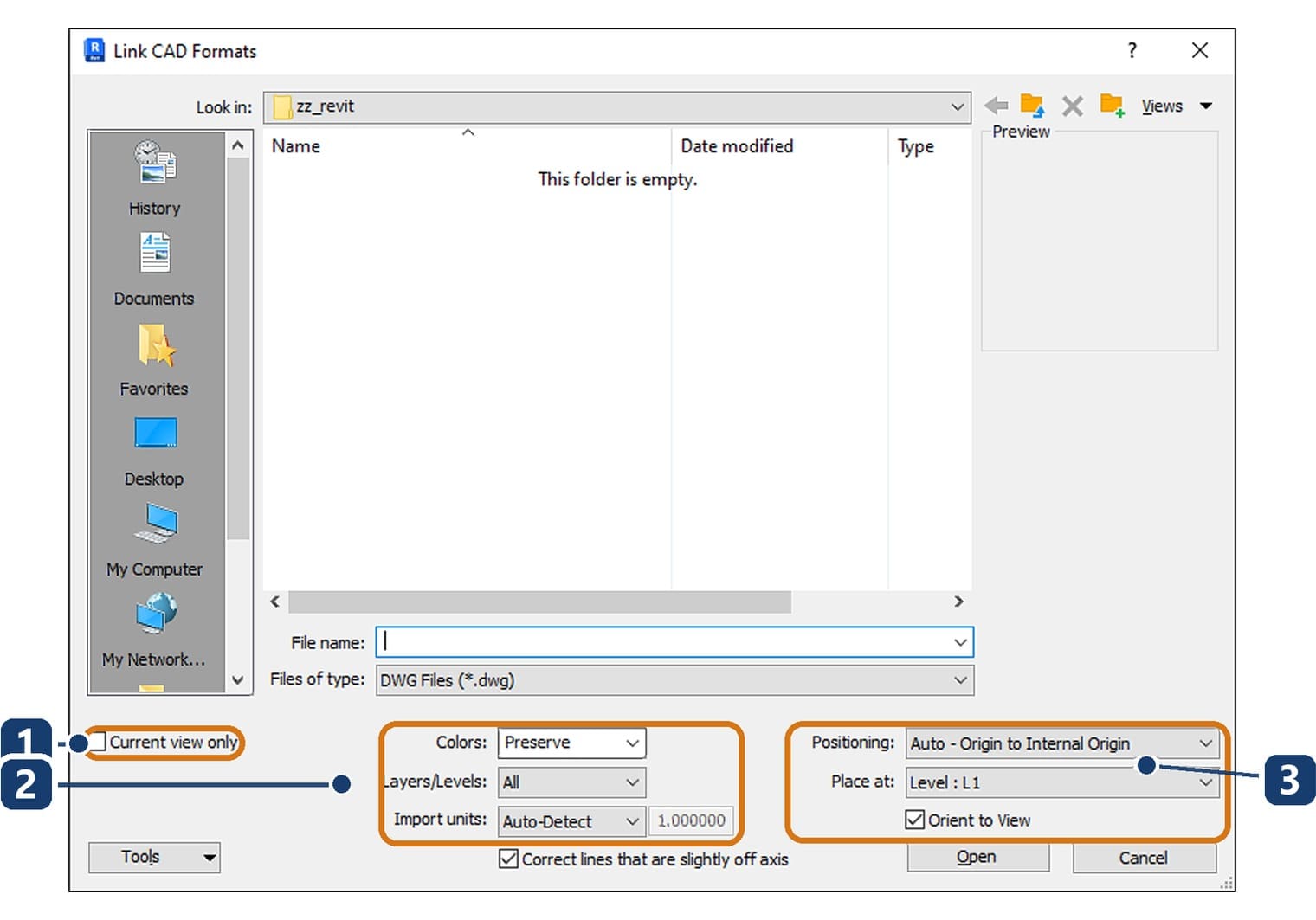

- Vào Insert › Link › Link CAD, rồi chọn tệp trong hộp thoại.
- Khai ba ô bên trái: Colors, Layers/Levels và Import units.
- Khai ba ô bên phải: Positioning, Place at và Orient to View.
- Bấm Open. Nếu chọn Specify ở ô Layers/Levels thì Revit hiện tiếp danh sách lớp để đánh dấu.
- Gõ ZF để xem toàn cảnh, rồi kiểm bản nền có trùng lưới trục đã dựng hay không.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Current view only | Đánh dấu thì bản nền chỉ hiện trong khung nhìn đang mở và cư xử như một ghi chú. Bỏ trống thì hiện ở mọi khung nhìn cắt qua nó |
| 2 | Colors, Layers/Levels, Import units | Colors có Invert đặt sẵn, Preserve giữ màu gốc và Black and White. Layers/Levels chọn All, Visible hay Specify. Import units nên khai thẳng millimeter |
| 3 | Positioning, Place at, Orient to View | Cách đặt tệp, cao độ đặt bản nền, và xoay bản nền theo hướng bắc của khung nhìn |
Ô Layers/Levels hay bị bỏ qua. Để Visible thì lớp nào đang tắt trong tệp CAD sẽ không sang Revit, đúng theo trang Link a CAD File. Ô Correct lines that are slightly off axis bật sẵn, nắn các đường lệch một góc rất nhỏ về đúng trục.
Năm kiểu đặt vị trí, ba điểm gốc và giới hạn 16 km

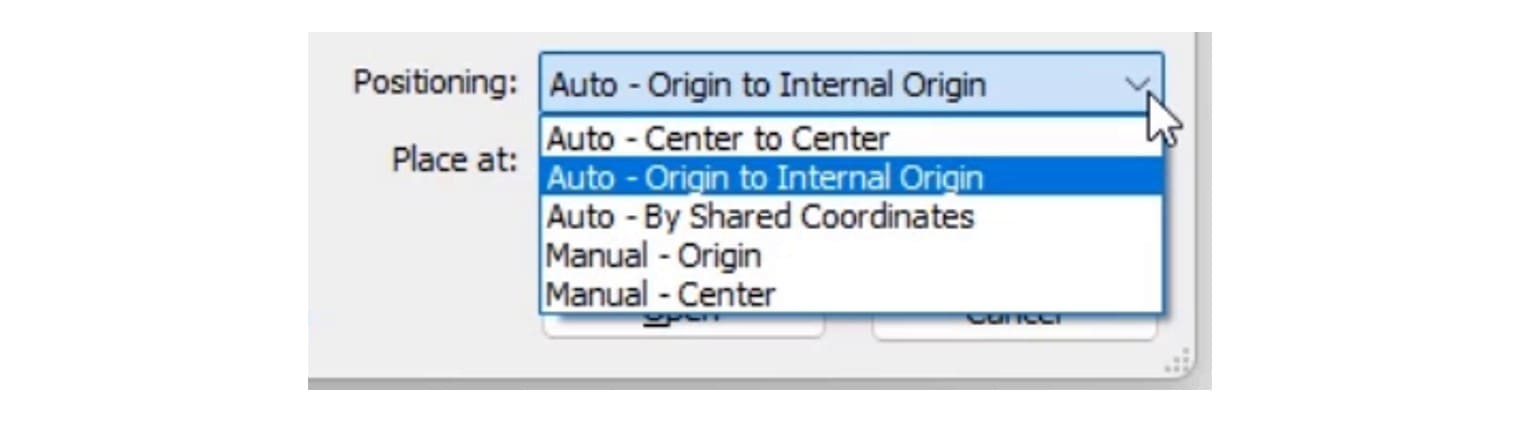

Ô Positioning quyết định bản nền rơi vào đâu.
| Kiểu đặt | Kết quả |
|---|---|
| Auto - Center to Center | Đặt tâm bản vẽ vào tâm phần đang thấy của mô hình. Đừng dùng khi chèn nhiều tệp hoặc chèn lại, vì tâm tính theo hình học lúc chèn |
| Auto - Origin to Internal Origin | Gốc tệp CAD trùng gốc nội bộ của dự án. Đây là kiểu dùng nhiều nhất khi tệp CAD vẽ quanh gốc |
| Auto - By Shared Coordinates | Đặt theo hệ toạ độ chia sẻ, dùng khi tệp CAD mang toạ độ trắc đạc thật |
| Manual - Origin | Gốc tệp bám theo con trỏ, bấm một điểm để đặt |
| Manual - Center | Tâm tệp bám theo con trỏ |

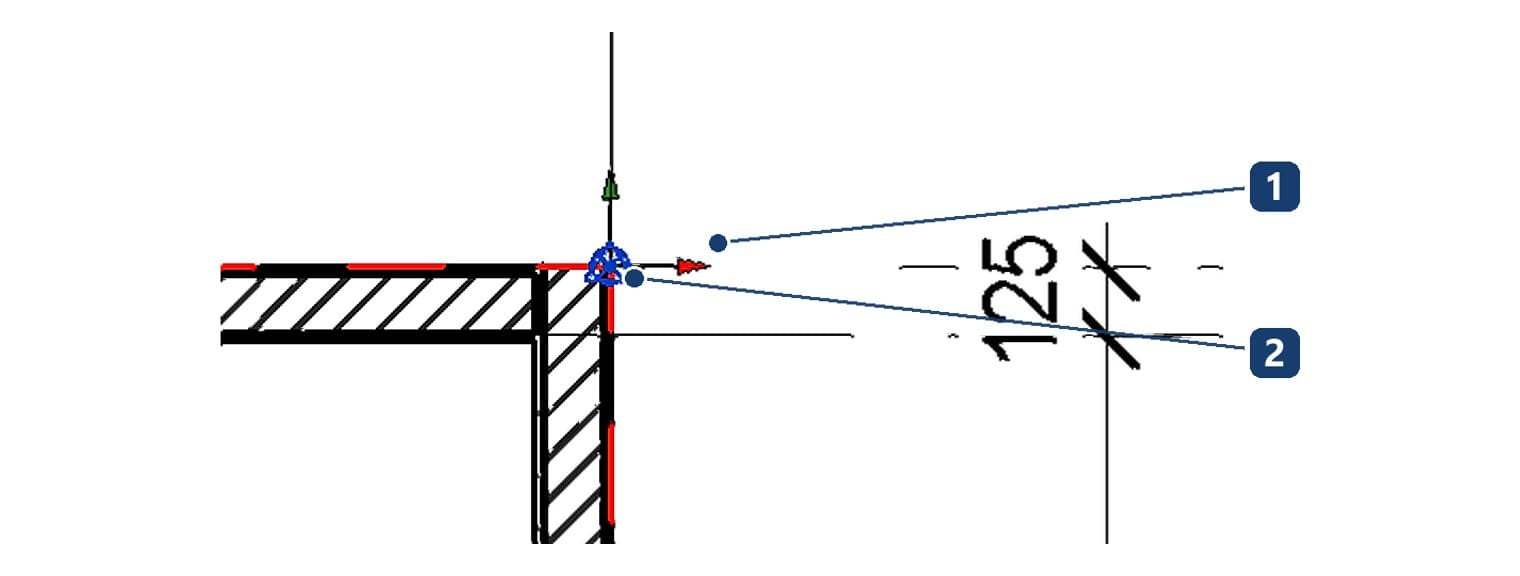

Muốn hiểu vì sao có kiểu đặt theo gốc thì phải biết Revit có ba điểm gốc.
| Điểm | Vai trò |
|---|---|
| Internal Origin | Gốc nội bộ, không bao giờ dời được. Mọi phép đặt tự động theo gốc đều dùng điểm này |
| Project Base Point | Gốc của hệ toạ độ dự án, cũng là gốc tính trị số cao độ khi kiểu cao độ khai Project Base Point |
| Survey Point | Điểm trắc đạc, gốc của hệ toạ độ chia sẻ, thường trùng mốc ngoài thực địa |

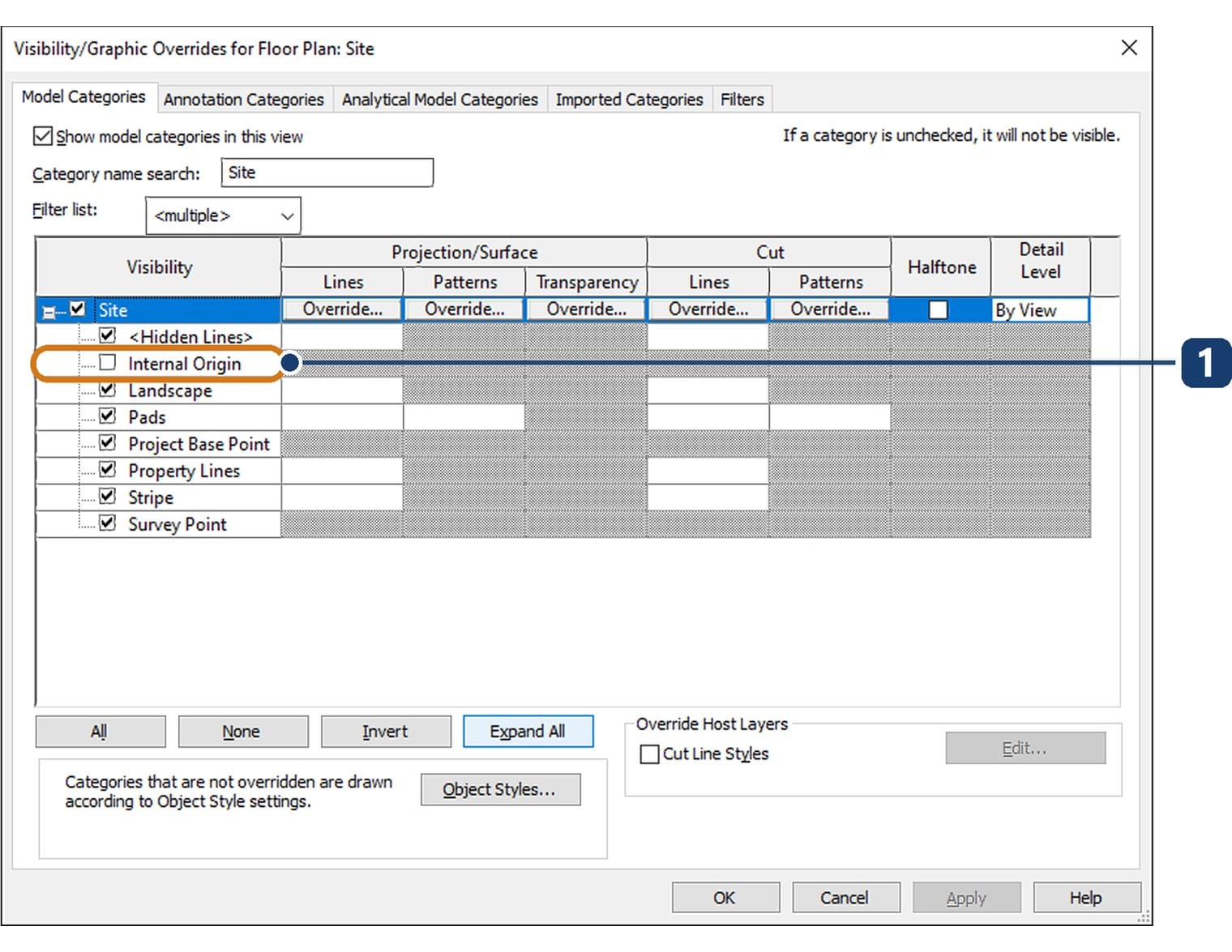

Ba điểm này mặc định bị ẩn. Bật chúng bằng cách gõ VG, sang thẻ Model Categories và đánh dấu ba dòng con của nhóm Site.
Một con số phải nhớ: mọi hình trong mô hình nên nằm trong bán kính 16 km quanh gốc nội bộ. Bản vẽ CAD vẽ ở toạ độ thật thường cách gốc hàng chục kilômét, và khi ấy Revit hiển thị sai lệch, theo trang About the Maximum Distance Limit. Gặp tệp như vậy thì đặt theo tâm, hoặc lấy toạ độ chia sẻ bằng Acquire Coordinates trong panel Project Location.
Sau khi chèn: ghim bản nền, đọc lớp và ẩn lớp CAD
Ba việc nên làm ngay, theo thứ tự.
- Chọn bản nền rồi bấm Pin. Bản nền chỉ có một, lỡ tay kéo lệch vài milimét là mọi thứ vẽ sau đó lệch theo.
- Bấm Query trong panel Import Instance, rồi bấm vào một đường để đọc tên lớp của nó.
- Ngay trong hộp Query có nút Hide in view và Delete để tắt hoặc bỏ hẳn lớp vừa đọc.
Muốn tắt nhiều lớp cùng lúc thì gõ VG, sang thẻ Imported Categories, rồi bỏ dấu từng lớp của tệp CAD. Cách dùng hộp này có ở bài ẩn hiện đối tượng trong Revit.
Quản lý và xóa link CAD trong Revit

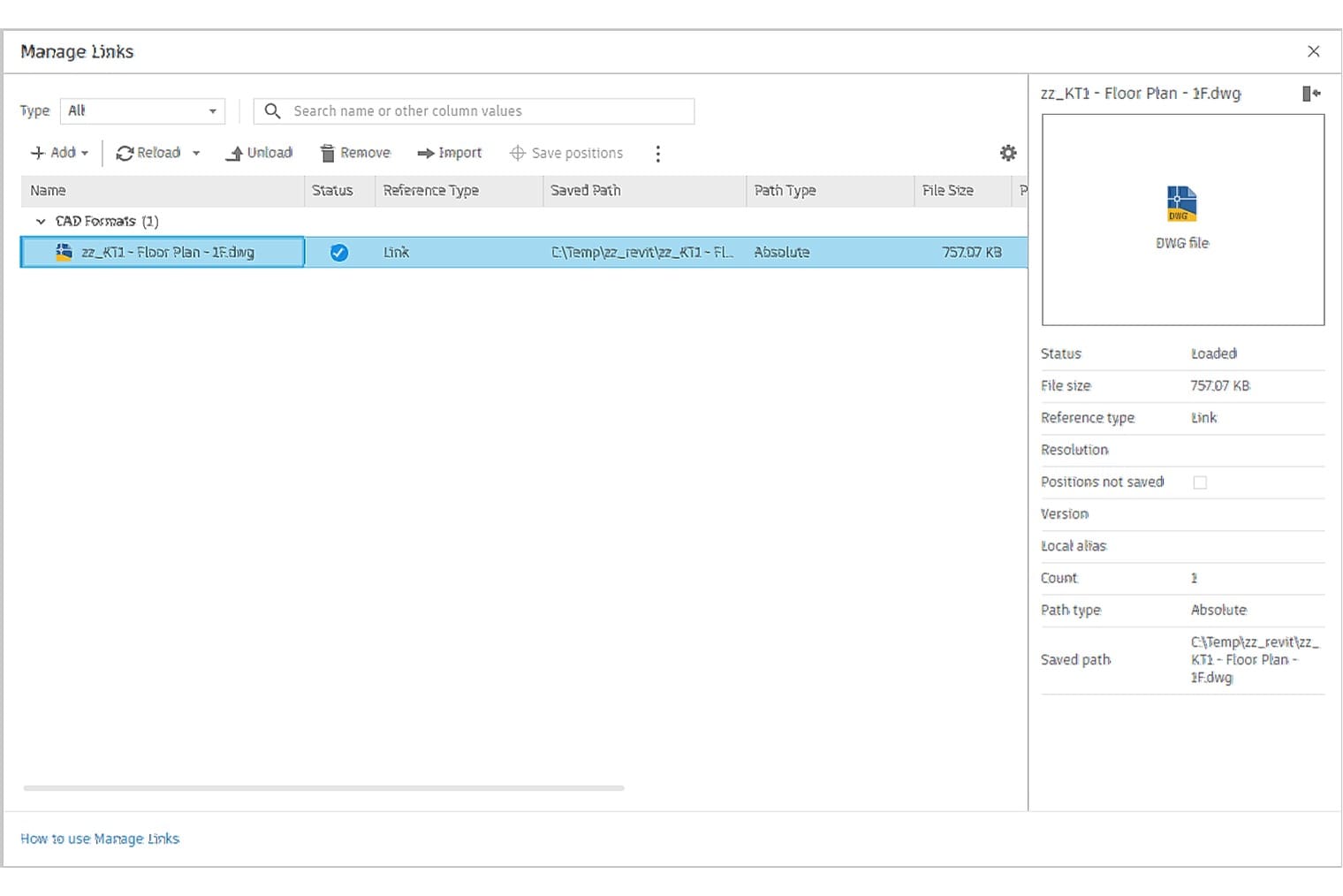

Mọi tệp liên kết của dự án nằm trong một hộp duy nhất: Insert › Manage Links, thẻ CAD Formats.
| Nút | Việc nó làm |
|---|---|
| Reload | Đọc lại tệp gốc, dùng khi bản vẽ CAD vừa được sửa |
| Reload From | Đọc lại từ một đường dẫn khác, dùng khi tệp đã bị chuyển chỗ |
| Unload | Tạm gỡ bản nền khỏi dự án nhưng vẫn giữ đường dẫn, nạp lại lúc nào cũng được |
| Delete | Xoá hẳn liên kết. Dự án sạch như chưa từng chèn |
Cột trạng thái cho biết tệp còn hay mất. Tệp bị đổi tên hoặc chuyển thư mục sẽ báo Not Found, và cách chữa là bấm Reload From rồi trỏ tới chỗ mới.
Với tệp đã Import thì khác: xoá đối tượng nhập chỉ xoá nét, còn các kiểu đường và mẫu nét mà nó kéo theo vẫn nằm lại trong tệp. Muốn dọn thì phải vào Manage rồi Purge Unused.

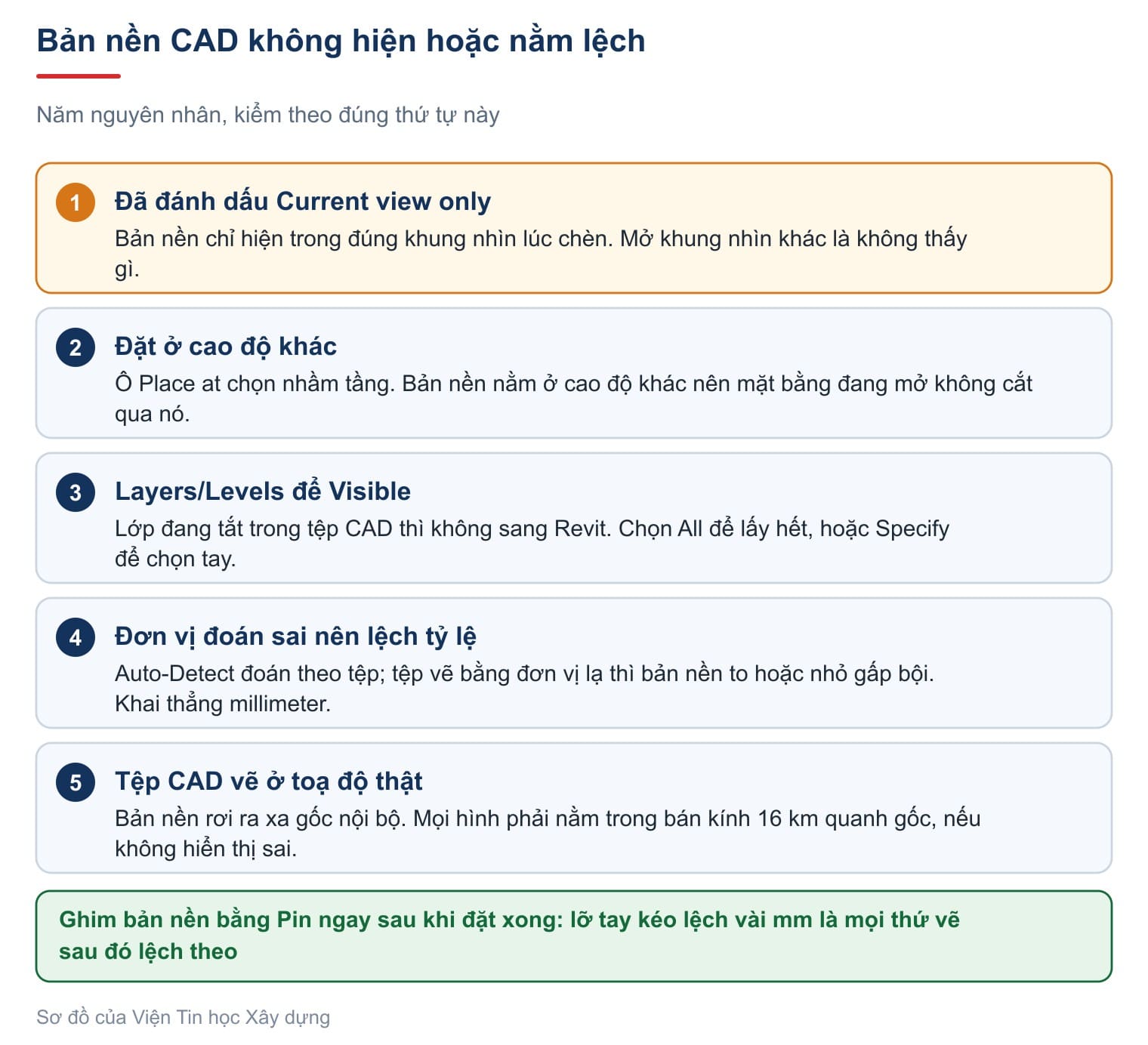

Link CAD vào Revit không hiện hoặc nằm lệch
Đây là nhóm lỗi hay gặp nhất, và gần như luôn nằm trong năm nguyên nhân sau.
Đừng chữa lỗi lệch bằng cách nổ bản vẽ ra rồi sửa tay. Tệp liên kết không nổ được, còn tệp nhập vào thì Revit từ chối nổ nếu kết quả vượt mười nghìn đối tượng, theo trang Explode Imported Geometry. Cách đúng là gỡ liên kết rồi chèn lại với đúng kiểu đặt vị trí và đúng đơn vị.
Chèn ảnh và bản vẽ PDF vào Revit
Không phải lúc nào cũng có tệp DWG. Bản vẽ scan hoặc PDF vẫn dùng làm nền để dò được.

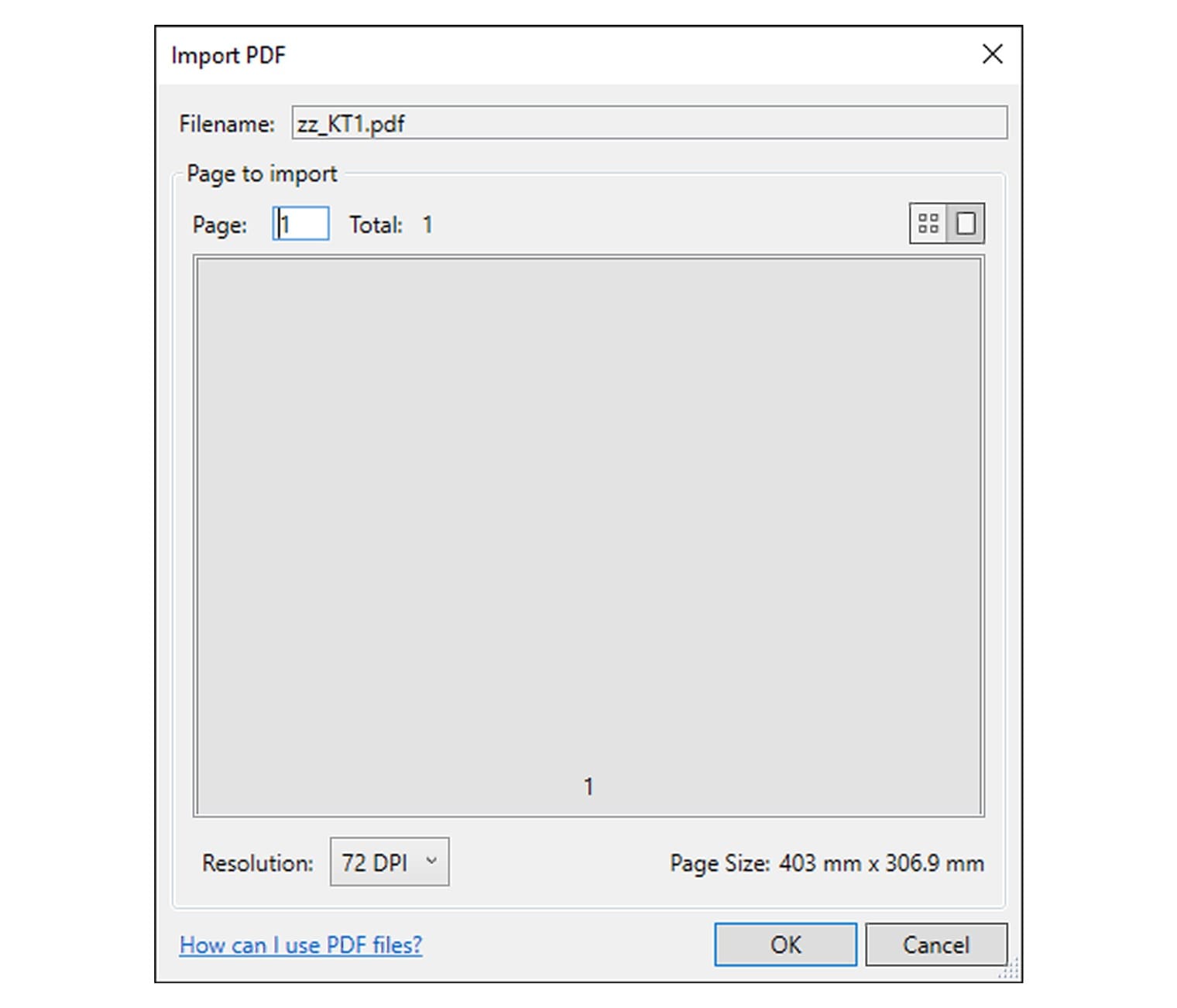

Panel Link của tab Insert có Link PDF và Link Image, panel Import có Import PDF và Import Image. Chọn tệp xong thì khai trang cần lấy và độ phân giải, rồi bấm một điểm để đặt.
Ảnh và PDF không mang dữ liệu đường nét như DWG, nên chúng chỉ là nền để dò. Đặt xong hãy so một kích thước đã biết trên bản vẽ, ví dụ bước trục, rồi chỉnh tỷ lệ cho khớp trước khi vẽ bất cứ thứ gì.
Làm thử: đưa bản vẽ nền vào dự án
Bản nền cho mặt bằng tầng một. Làm trên dự án đã có lưới trục và cao độ.
- Mở mặt bằng tầng một. Vào Insert › Link › Link CAD.
- Chọn tệp DWG. Đặt Colors là Black and White, Layers/Levels là All, Import units là Auto-Detect.
- Đặt Positioning là Auto - Origin to Internal Origin, Place at là cao độ tầng một, giữ Orient to View. Bấm Open.
- Gõ ZF. Kiểm bản nền có trùng lưới trục đã dựng không. Lệch thì dùng Move để dời bản nền cho trục 1 và trục A của hai bên trùng nhau.
- Chọn bản nền, bấm Query, rồi bấm vào một đường ghi chú để đọc tên lớp. Ẩn lớp đó trong khung nhìn.
- Chọn bản nền rồi bấm Pin. Thử kéo để thấy nó không di chuyển được nữa.
- Mở Manage Links, bấm vào dòng bản nền trong nhóm CAD Formats, ghi lại trạng thái và đường dẫn đã lưu.
- Lưu dự án lại. Bản nền này là nền cho toàn bộ tường và cột dựng ở bước sau.
Hệ trục và hệ cao độ phải có trước bản nền, không phải ngược lại. Cách dựng nằm ở bài lưới trục trong Revit và cao độ.
Câu hỏi thường gặp
Import CAD vào Revit bị lỗi, bản nền không hiện thì làm gì?
Kiểm năm thứ theo thứ tự: ô Current view only, ô Place at, ô Layers/Levels để Visible, đơn vị đoán sai, và tệp CAD vẽ ở toạ độ thật cách gốc quá xa.
Xóa link CAD trong Revit thế nào cho sạch?
Vào Insert rồi Manage Links, chọn dòng tệp trong thẻ CAD Formats rồi bấm Delete. Tệp đã Import thì xoá đối tượng xong còn phải Purge Unused để dọn kiểu đường.
Có nên nổ bản vẽ CAD bằng Explode không?
Không. Tệp liên kết không nổ được, tệp nhập vào mà nổ ra hơn mười nghìn đối tượng thì Revit từ chối, và nổ xong tệp chỉ còn hàng nghìn nét rời rất khó quản.
Chèn ảnh vào Revit rồi vẽ theo được không?
Được, dùng Link Image hoặc Import Image. Ảnh chỉ là nền để dò, nên phải chỉnh tỷ lệ theo một kích thước đã biết rồi ghim lại.
