Đơn vị trong Revit là thứ phải đặt trước khi vẽ nét đầu tiên. Đặt sai thì mọi kích thước ghi ra bản vẽ sai theo, và sửa lúc mô hình đã xong thì tốn gấp nhiều lần.
Bài này đi từ hộp thoại đơn vị tới cách gói mọi thiết lập vào một tệp mẫu dùng chung cho cả nhóm. Muốn học trọn khâu dựng mô hình rồi triển khai hồ sơ thì xem khóa Revit Architecture.

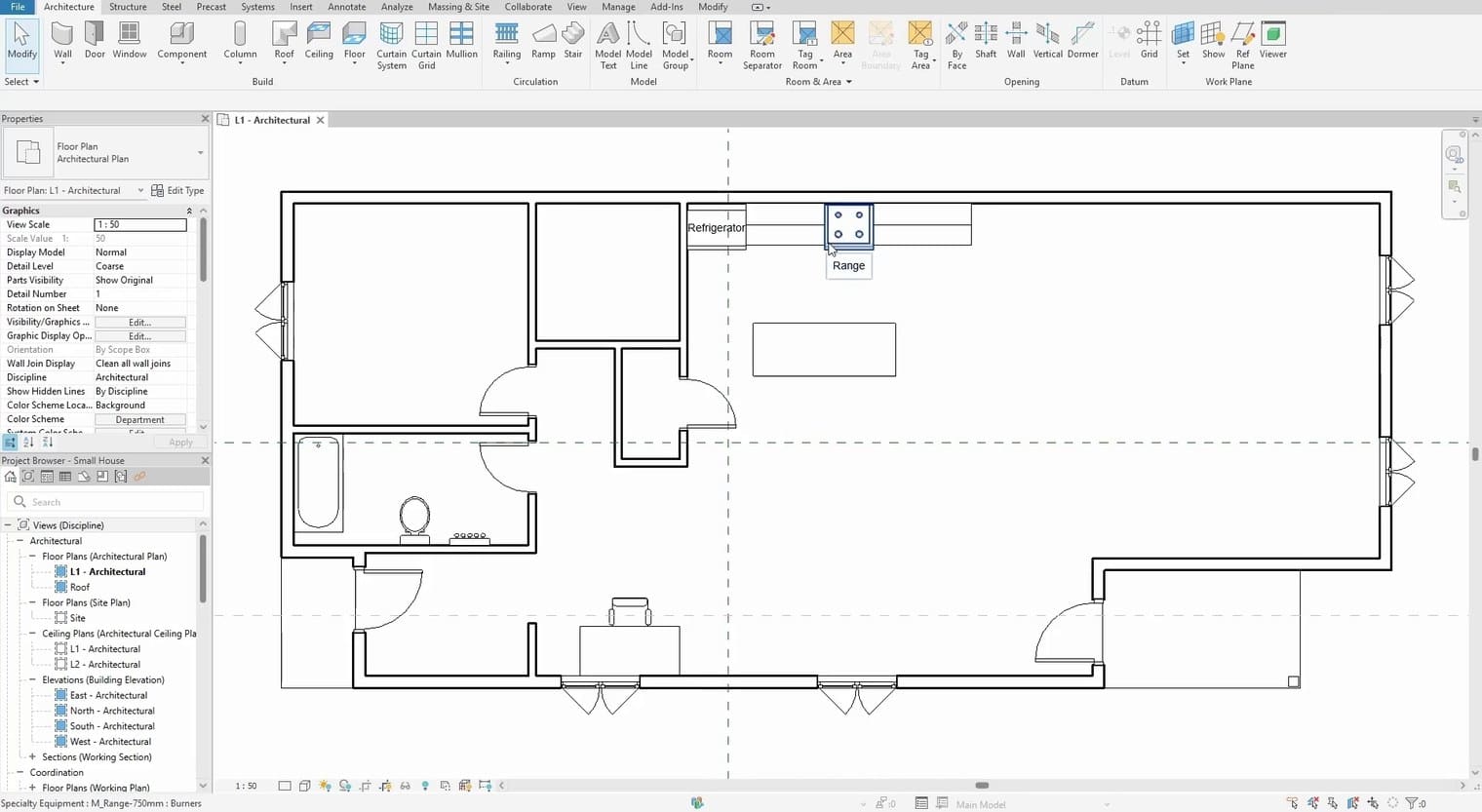

Đơn vị trong Revit nằm ở đâu và mở bằng phím gì
Mở bằng Manage › Settings › Project Units, hoặc gõ phím tắt UN.

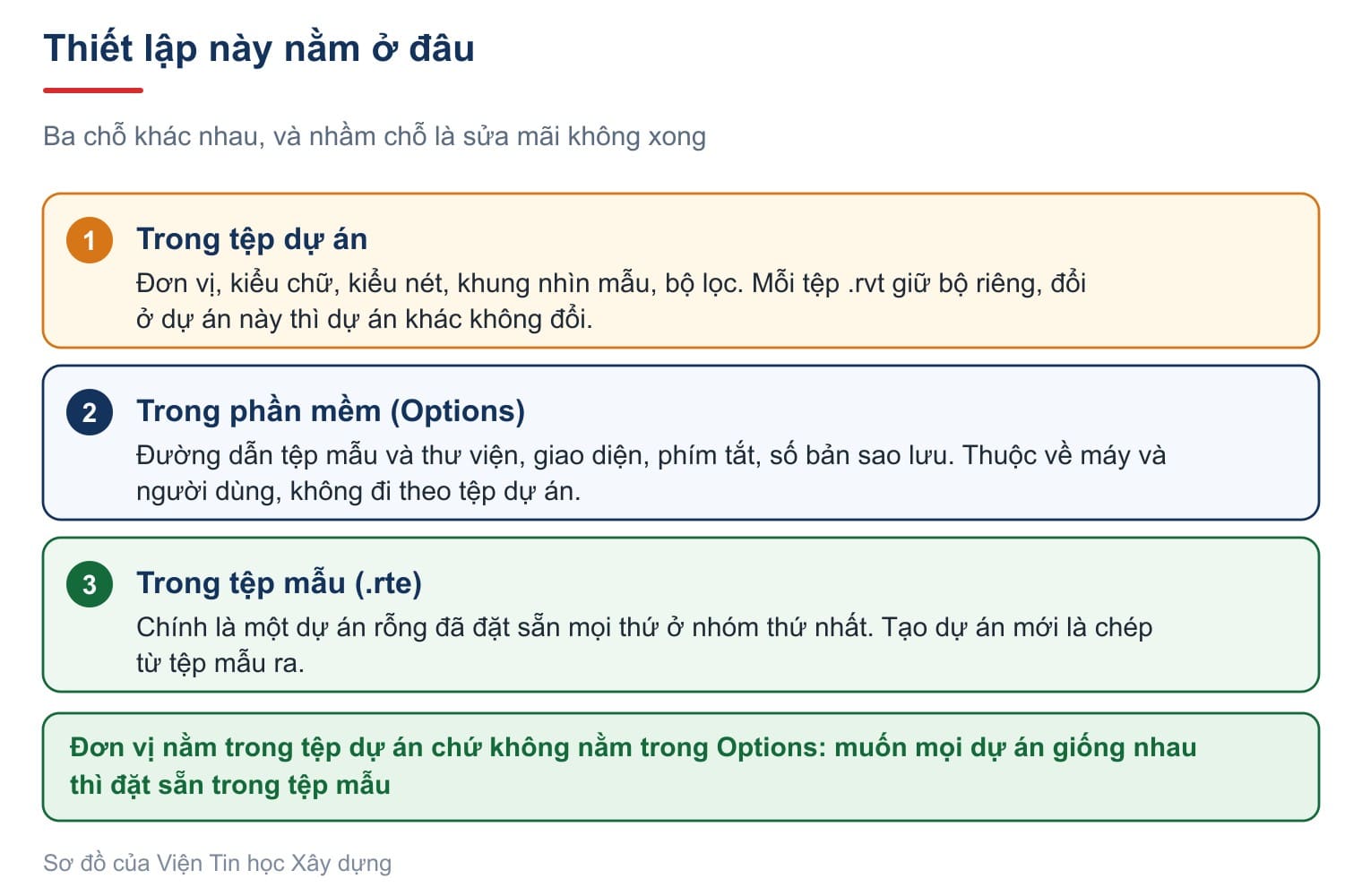

Điều quan trọng nhất phải hiểu ngay: đơn vị nằm trong tệp dự án, không nằm trong hộp Options của phần mềm. Mỗi tệp .rvt giữ bộ đơn vị riêng của nó.
Vì thế đổi đơn vị ở dự án đang mở không làm dự án khác đổi theo. Muốn cả văn phòng dùng chung một bộ đơn vị thì phải đặt sẵn trong tệp mẫu, phần cuối bài nói cách làm.

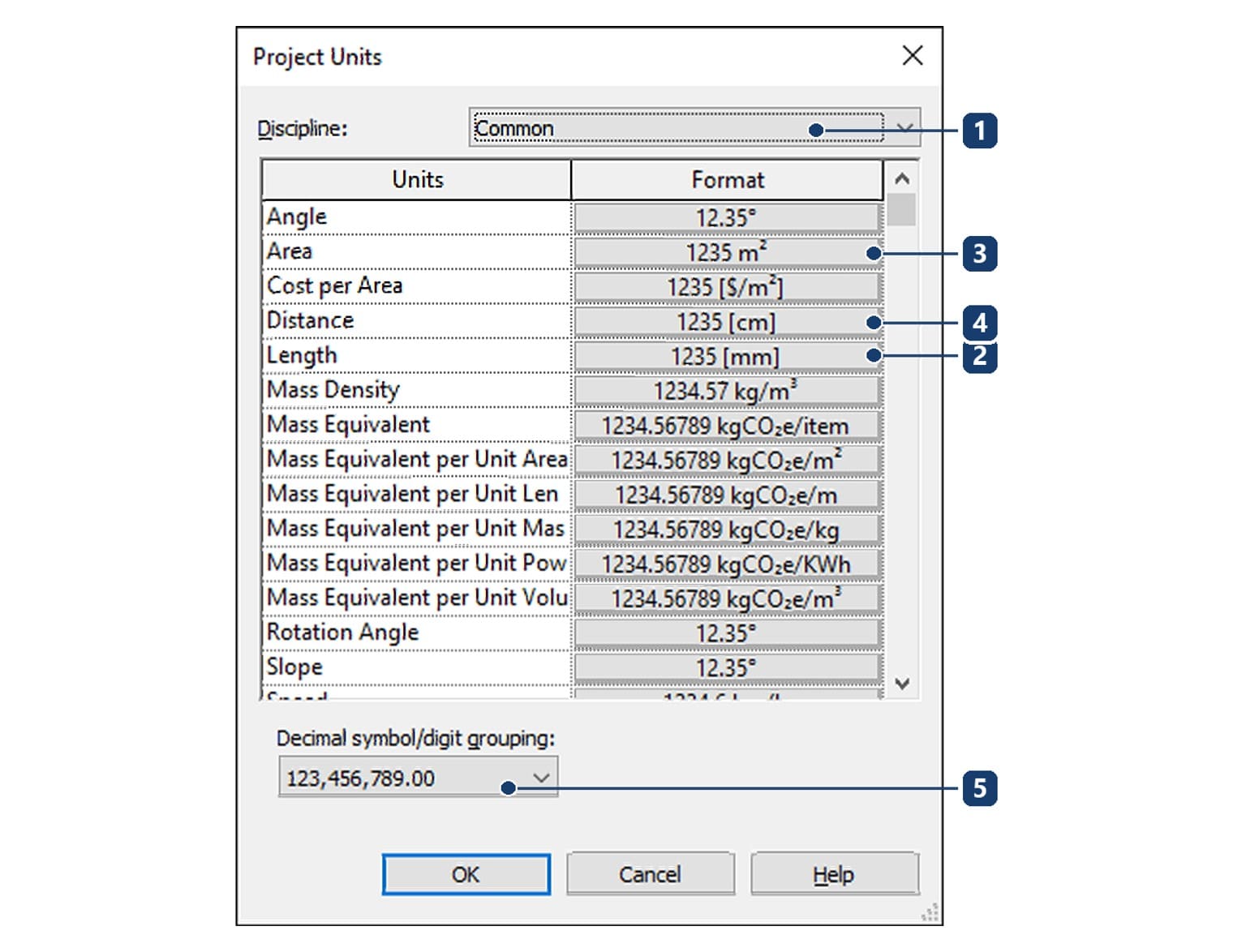

Hộp Project Units: bộ môn, từng đại lượng và hộp Format
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Discipline | Chọn nhóm đơn vị. Người làm kiến trúc dùng Common; các nhóm Structural và Electrical dành cho bộ môn khác |
| 2 | Length | Chiều dài. Hồ sơ trong nước đặt milimét |
| 3 | Area | Diện tích. Thường đặt mét vuông |
| 4 | Distance | Khoảng cách, hay dùng xentimét. Đây là đại lượng nhiều người bỏ quên |
| 5 | Decimal symbol, digit grouping | Dấu thập phân và dấu phân nhóm hàng nghìn |
Bấm vào ô Format của một dòng thì mở hộp con, nơi đặt chi tiết cách hiển thị.
| Ô trong hộp Format | Việc nó làm |
|---|---|
| Units | Đơn vị của đại lượng đó, ví dụ milimét hay mét |
| Rounding | Mức làm tròn. Chọn Custom thì gõ thẳng bước làm tròn vào ô bên cạnh |
| Unit symbol | Có in ký hiệu đơn vị sau con số hay không |
| Suppress trailing 0's | Bỏ số 0 thừa ở đuôi, 123.400 hiện thành 123.4 |
| Use digit grouping | Áp dấu phân nhóm hàng nghìn đã chọn ở hộp Project Units |
Autodesk mô tả từng ô này ở trang Set Project Units. Hai đại lượng hay bị bỏ quên là góc và độ dốc: cả hai mặc định hiện theo độ với hai chữ số thập phân.
Đổi đơn vị inch sang mm trong Revit
Dự án tạo từ tệp mẫu Imperial sẽ tính bằng foot và inch. Cách chữa mất chưa tới một phút.
- Gõ UN để mở hộp Project Units.
- Để ô Discipline ở Common.
- Bấm ô Format của dòng Length, chọn Units là Millimeters, đặt Rounding phù hợp rồi OK.
- Làm tương tự cho Area sang mét vuông và Distance sang xentimét.
- Kiểm lại cột Format: mỗi dòng đều có bản xem trước cách hiển thị.
Một điều phải biết trước khi đổi: đổi đơn vị không đổi tên kiểu và tên Family đã nạp. Kiểu tường tên 4" Masonry vẫn giữ nguyên cái tên ấy sau khi dự án chuyển sang milimét, đúng như ghi chú ở trang Project Units của Autodesk. Muốn tên sạch thì phải đổi tên kiểu bằng tay, hoặc dựng dự án từ tệp mẫu Metric ngay từ đầu.
Khi nhập số vào ô kích thước, gõ số trần là Revit hiểu theo đơn vị chiều dài đang đặt. Muốn nhập theo đơn vị khác thì gõ kèm ký hiệu đơn vị ngay sau số.
Chỉnh đơn vị dim trong Revit: chuỗi kích thước và nhãn
Chuỗi kích thước không nhất thiết phải theo đơn vị dự án. Mỗi kiểu kích thước có ô Units Format riêng trong Type Properties, và mặc định nó ăn theo dự án.
Bỏ dấu ô Use project settings trong hộp Format là khai được đơn vị riêng cho kiểu ấy. Đây là cách làm khi hồ sơ ghi kích thước bằng milimét nhưng ghi cốt cao độ bằng mét — cách ghi quen thuộc của bản vẽ trong nước, xem thêm bài dim kích thước trong Revit.
Cũng nên nhớ: giá trị hiện trên màn hình là giá trị đã làm tròn theo thiết lập. Bấm vào con số để sửa thì Revit có thể hiện ra số lẻ thật của mô hình.

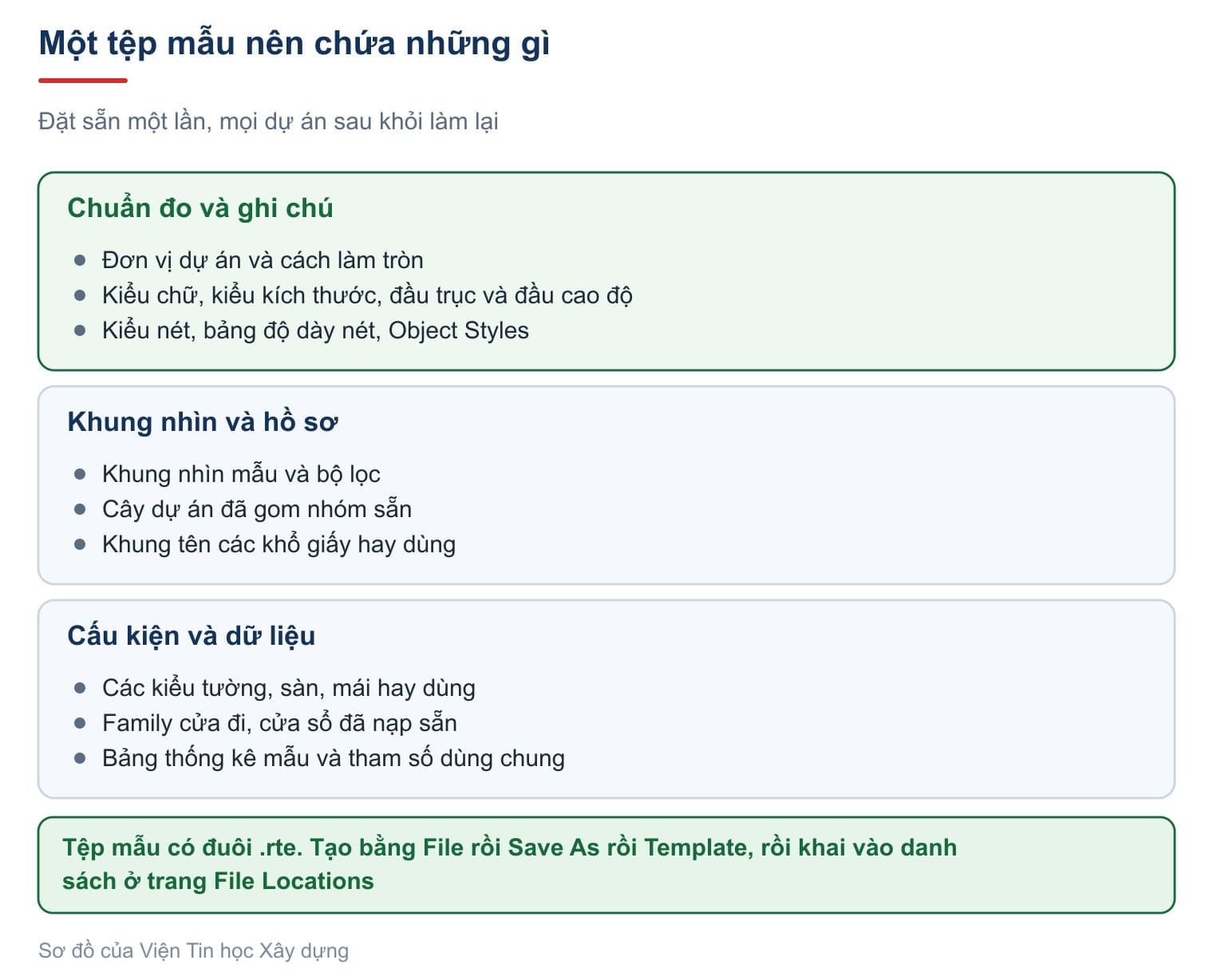

Tệp mẫu Revit chứa những gì
Tệp mẫu là một dự án rỗng đã đặt sẵn mọi thứ, đuôi tệp là .rte. Tạo dự án mới thực chất là chép từ tệp mẫu ra.
Theo tài liệu của Autodesk, một tệp mẫu chứa được khung nhìn mẫu, các Family đã nạp, toàn bộ thiết lập như đơn vị, mẫu tô, kiểu nét, độ dày nét, tỷ lệ khung nhìn, và cả hình khối nếu muốn. Bản 2027 cài sẵn tệp mẫu trong thư mục C:\ProgramData\Autodesk\RVT 2027\Templates, nhưng không có tệp mẫu nào riêng cho kiến trúc Việt Nam — đó là lý do mỗi văn phòng phải tự dựng lấy.
Tạo template Revit và lưu tệp .rte
Cách nhanh nhất là dựng một dự án chuẩn rồi lưu thành tệp mẫu.
- Tạo dự án mới từ tệp mẫu Metric, hoặc mở một dự án đã làm xong và xoá hết hình khối.
- Đặt đơn vị bằng UN theo bộ đã thống nhất của văn phòng.
- Dựng sẵn kiểu chữ, kiểu kích thước, đầu trục, đầu cao độ và bảng độ dày nét.
- Nạp các Family hay dùng, lập khung nhìn mẫu và bộ lọc, gom cây dự án theo quy ước.
- Thêm khung tên các khổ giấy hay dùng.

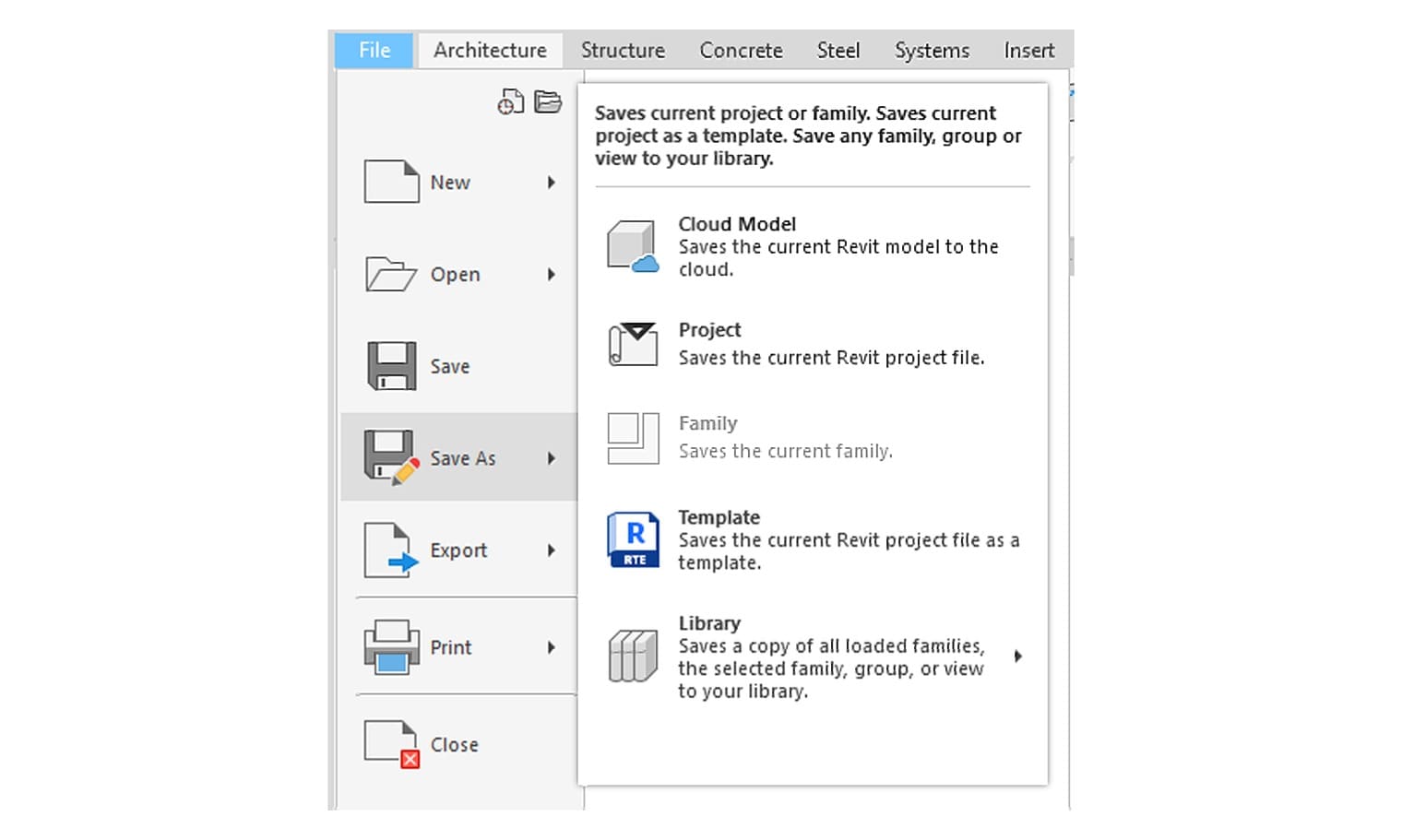

- Vào File › Save As › Template, đặt tên và lưu vào thư mục dùng chung của văn phòng.
Mục Family mờ đi khi đang mở dự án, vì lệnh ấy chỉ dùng được lúc mở một tệp Family. Cách dựng Family riêng nằm ở bài cách tạo family trong Revit.

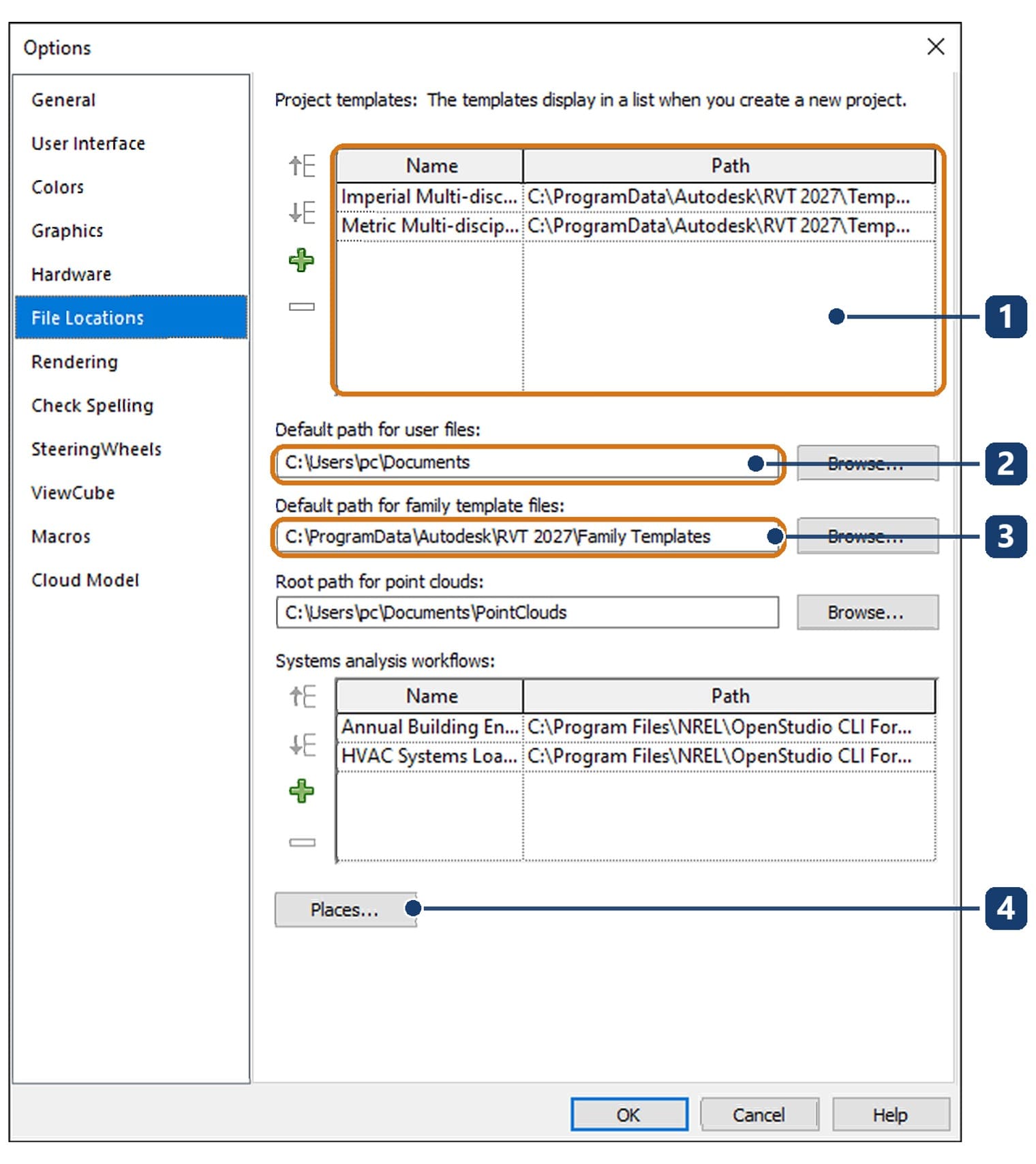

Khai tệp mẫu vào danh sách và hộp New Project
Tệp mẫu để trong thư mục chung vẫn chưa đủ; phải khai vào danh sách thì nó mới hiện lúc tạo dự án.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Danh sách tệp mẫu dự án | Chính là danh sách hiện trong hộp New Project. Máy vừa cài chỉ có hai dòng; bấm dấu cộng để thêm tệp mẫu của văn phòng |
| 2 | Thư mục mặc định khi lưu | Nơi Revit mở sẵn mỗi lần lưu tệp |
| 3 | Thư mục tệp mẫu thư viện | Chứa các tệp đuôi rft để dựng Family mới |
| 4 | Nút Places | Đặt lối tắt hiện trong hộp thoại mở tệp, đỡ phải lần theo đường dẫn dài |

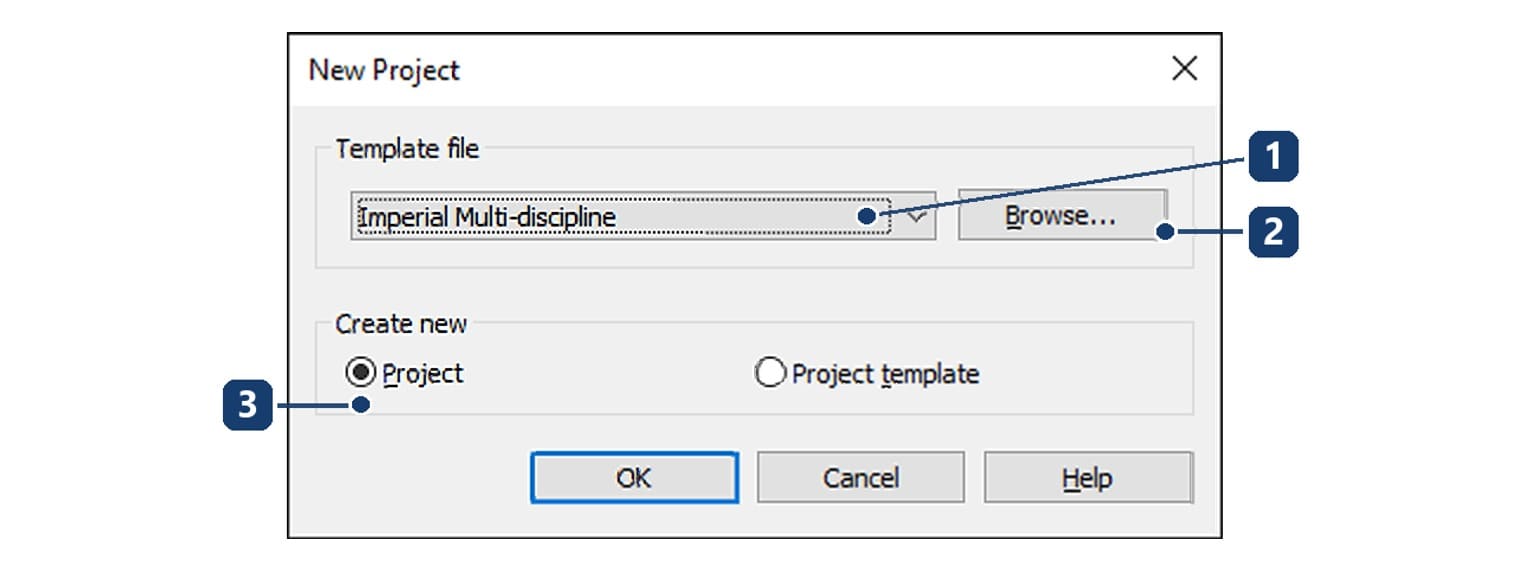

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Ô Template file | Liệt kê các tệp mẫu đã khai. Mặc định Revit chọn dòng Imperial, phải đổi sang Metric hoặc tệp mẫu của văn phòng |
| 2 | Nút Browse | Trỏ thẳng tới một tệp mẫu bất kỳ trên máy, kể cả tệp chưa khai vào danh sách |
| 3 | Khối Create new | Chọn Project để tạo dự án đuôi rvt, chọn Project template để tạo một tệp mẫu mới đuôi rte |
Làm thử: thiết lập môi trường cho một dự án mới
Bảy bước trên máy vừa cài. Làm một lần rồi ghi lại thành quy ước của nhóm.
- Mở Revit, ghi lại tên bản đọc được trên thanh tiêu đề.
- Mở tab File, xem bảy lệnh ở cột trái, rồi bấm nút Options ở đáy bảng.
- Vào trang User Interface, bỏ chọn các tab không dùng như Steel và Precast, bấm OK rồi đếm lại số tab trên ribbon.
- Mở lại Options, vào trang File Locations, ghi lại đường dẫn thư mục tệp mẫu thư viện.
- Gõ Ctrl + N để mở hộp New Project, đổi ô tệp mẫu sang dòng Metric, rồi bấm Cancel.
- Mở một dự án có sẵn, gõ UN, ghi lại đơn vị của chiều dài, diện tích và khoảng cách.
- Đặt lại ba đơn vị ấy theo bộ của văn phòng, rồi lưu dự án thành tệp mẫu bằng File › Save As › Template.
Từ lần sau, mọi dự án mới chỉ việc chọn tệp mẫu ấy là có đủ đơn vị, kiểu chữ và khung nhìn.
Câu hỏi thường gặp
Đổi đơn vị rồi mà kiểu tường vẫn ghi tên bằng inch?
Đúng như vậy. Đổi đơn vị dự án không đổi tên kiểu và tên Family đã nạp, phải đổi tên bằng tay hoặc dựng lại từ tệp mẫu Metric.
Làm sao để mọi dự án dùng chung một bộ đơn vị?
Đặt đơn vị trong tệp mẫu rồi khai tệp mẫu đó vào trang File Locations. Đơn vị thuộc về tệp dự án nên không có cách nào đặt chung ở Options.
Gõ số vào ô kích thước thì Revit hiểu theo đơn vị nào?
Theo đơn vị chiều dài đang đặt. Muốn nhập theo đơn vị khác thì gõ kèm ký hiệu đơn vị ngay sau con số.
Tệp mẫu để ở đâu cho cả nhóm cùng dùng?
Để trong thư mục dùng chung trên máy chủ hoặc ổ mạng, rồi mỗi máy khai đường dẫn ấy vào danh sách tệp mẫu trong Options.
