Bản vẽ báo cháy trên CAD là một lớp ký hiệu tròn, vuông, tam giác nối nhau bằng nét đứt. Sửa một đầu báo thì sửa cả ký hiệu, cả bảng thống kê, cả sơ đồ — ba chỗ, ba lần, và ba lần đều có thể quên.
Làm báo cháy trong Revit khác ở chỗ: mỗi đầu báo là một thiết bị có điểm nối, mạch là một đối tượng nối thiết bị với tủ trung tâm, bảng thống kê đếm lại mỗi khi mô hình đổi. Bài này đi 14 bước trên Revit 2027, từ lúc nạp family tới lúc có mạch và bảng. Muốn học trọn phần điện và PCCC trên một công trình mẫu, xem khóa Revit MEP của Viện.
Hệ báo cháy revit gồm những đối tượng nào
Điều quyết định sau này có nối được mạch hay không là nhóm đối tượng của từng thứ, chứ không phải hình vẽ.
| Thứ trên bản vẽ | Nhóm đối tượng trong Revit | Lệnh gọi |
|---|---|---|
| Đầu báo khói, đầu báo nhiệt | Fire Alarm Devices | Systems › Electrical › Device ▾ › Fire Alarm |
| Nút ấn báo cháy | Fire Alarm Devices | như trên |
| Chuông, còi, đèn chớp | Fire Alarm Devices | như trên |
| Tủ trung tâm báo cháy | Electrical Equipment | Systems › Electrical › Electrical Equipment |
| Mạch nối thiết bị về tủ | Electrical Circuit (hệ) | Create Systems › Fire Alarm |
| Dây | Wires | Convert to Wire › Arc Wire |
Trang Create Data, Telephone, and Fire Alarm Circuits của Autodesk ghi rõ hai điều đáng nhớ. Thứ nhất, với loại mạch này "Revit does not check voltages or the number of poles for connectors" — phần mềm không kiểm điện áp và số cực. Thứ hai, family tủ dùng cho mạch báo cháy phải thuộc nhóm Electrical Equipment, đặt Part Type là Other Panel và có đúng một điểm nối loại mạch đó.
Số lượng, vị trí đầu báo và cách phân vùng là việc của người thiết kế, theo quy chuẩn hiện hành và hồ sơ được thẩm duyệt. Revit dựng lại cho đúng và đếm cho đủ.
Nạp family đầu báo khói revit
Template MEP của Việt Nam thường không có sẵn thiết bị báo cháy. Gọi lệnh Device mà dự án chưa có family nào thuộc nhóm Fire Alarm Devices thì Revit hỏi nạp ngay.

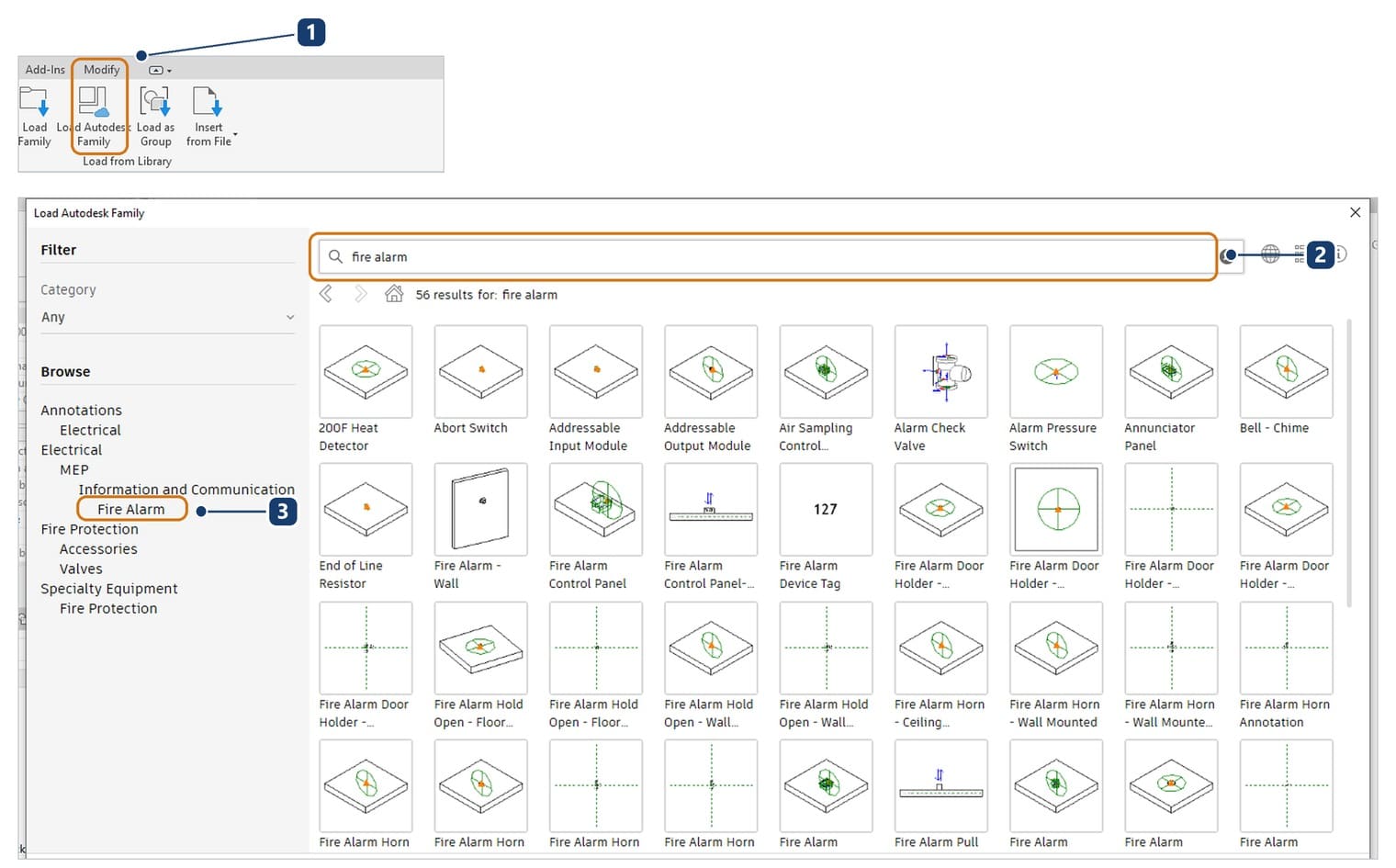

Bước 1. Vào Insert › Load from Library › Load Autodesk Family. Cửa sổ thư viện trực tuyến của Autodesk mở ra.
Bước 2. Gõ fire alarm vào ô tìm. Danh sách lọc còn các family báo cháy; nhánh Browse › Electrical › MEP › Information and Communication › Fire Alarm là chỗ để duyệt theo thư mục.
Bước 3. Đánh dấu vào ô vuông góc trên của từng ô hình cần nạp rồi bấm Load. Bài này dùng bốn thứ: Smoke Detector, Fire Alarm Horn - Ceiling Mounted, Manual Pull Station và Fire Alarm Control Panel. Đổi từ khoá tìm thì phải nạp thành từng đợt, vì dấu chọn không giữ qua lần tìm mới.
Người tìm bằng tiếng Anh hay gõ fire alarm revit cũng ra đúng bộ family này. Family của hãng thiết bị cũng nạp được như thường, bằng Insert › Load Family rồi trỏ vào tệp .rfa.
Khung nhìn cho bản vẽ báo cháy
Đây là chỗ mất thời gian nhất nếu không biết. Mặt bằng trần trong file mẫu PCCC gắn View Template của bộ môn cấp thoát nước, mà template ấy tắt các nhóm đối tượng điện. Hậu quả: cả panel Electrical trên ribbon bị mờ, và nếu đặt được thiết bị thì Revit báo "None of the created elements are visible in Reflected Ceiling Plan".

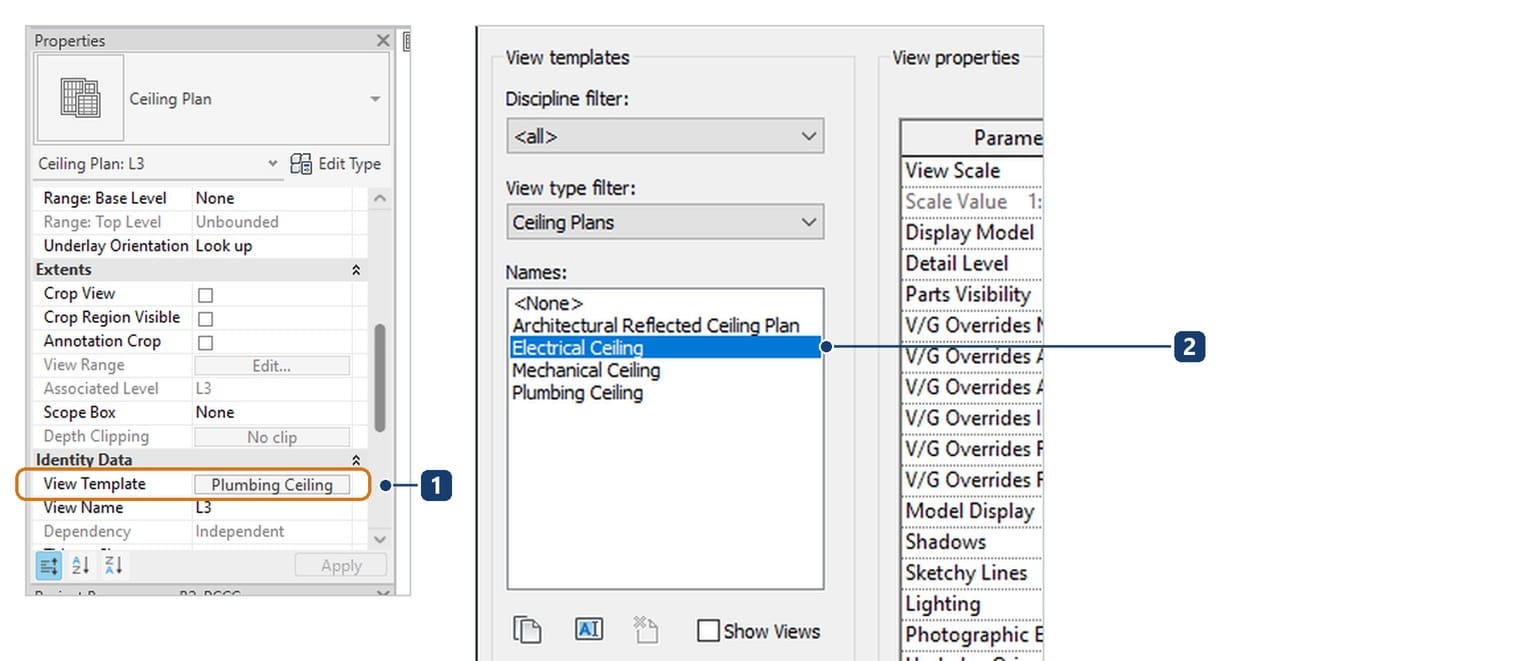

Bước 4. Chọn khung nhìn trần đang mở, trên bảng Properties bấm vào ô View Template, đổi sang Electrical Ceiling rồi bấm OK. Nhóm Fire Alarm Devices và Electrical Equipment hiện trở lại, lệnh Device sáng lên.
Cách làm bài bản hơn là nhân bản mặt bằng trần thành một khung nhìn riêng cho báo cháy rồi đổi Sub-Discipline và template trên bản sao, để bản vẽ nước giữ nguyên. Chuyện template và bộ lọc khung nhìn nằm ở bài ẩn hiện đối tượng trong Revit; phần đầu phun và ống chữa cháy ở bài PCCC trong Revit.
Đặt đầu báo, chuông đèn, nút ấn và tủ trung tâm

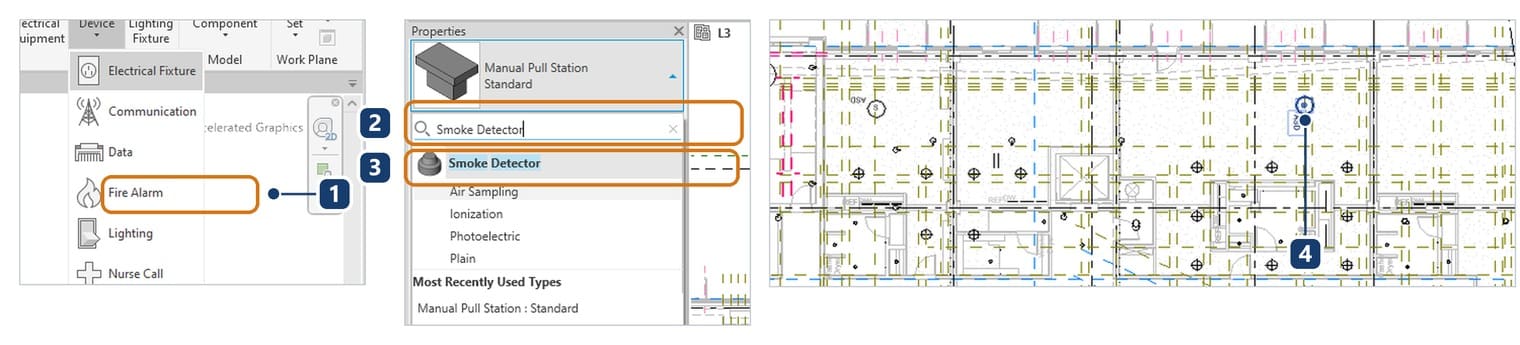

Bước 5. Gọi Systems › Electrical › Device ▾ › Fire Alarm.
Bước 6. Mở Type Selector, gõ Smoke Detector vào ô tìm rồi chọn kiểu đầu báo. Family của Autodesk có bốn kiểu: Air Sampling, Ionization, Photoelectric và Plain.
Bước 7. Trên tab Modify | Place Fire Alarm, panel Placement, bấm Place on Face rồi bấm vào trần trong phòng. Thiết bị bám mặt trần của mô hình kiến trúc liên kết, nên trần đổi cao độ thì đầu báo đi theo.
Bước 8. Chuông đèn làm y hệt: đổi kiểu trong Type Selector sang Fire Alarm Horn, vẫn Place on Face, bấm vào trần hành lang.

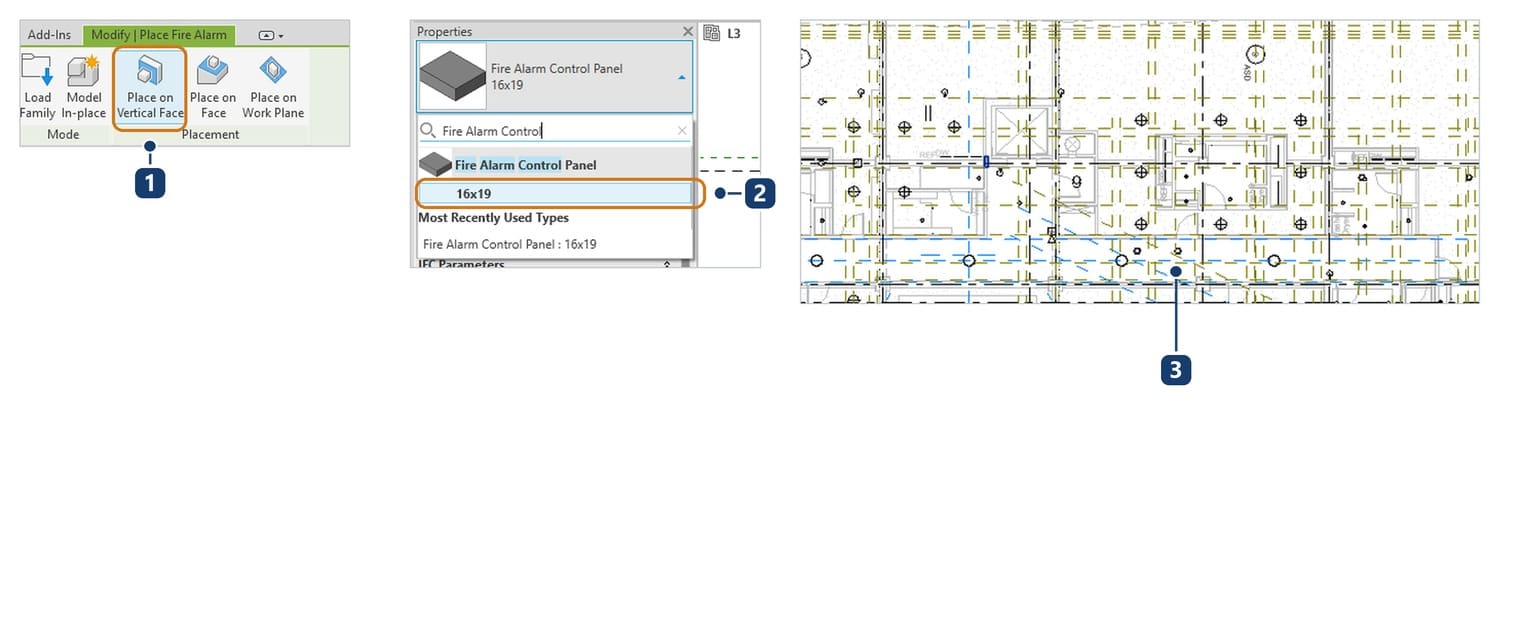

Bước 9. Nút ấn và tủ trung tâm nằm trên tường nên đổi cách đặt. Với nút ấn: chọn kiểu Manual Pull Station, bấm Place on Vertical Face rồi bấm vào tường. Với tủ: gọi Systems › Electrical › Electrical Equipment, chọn Fire Alarm Control Panel, cũng bấm lên tường.

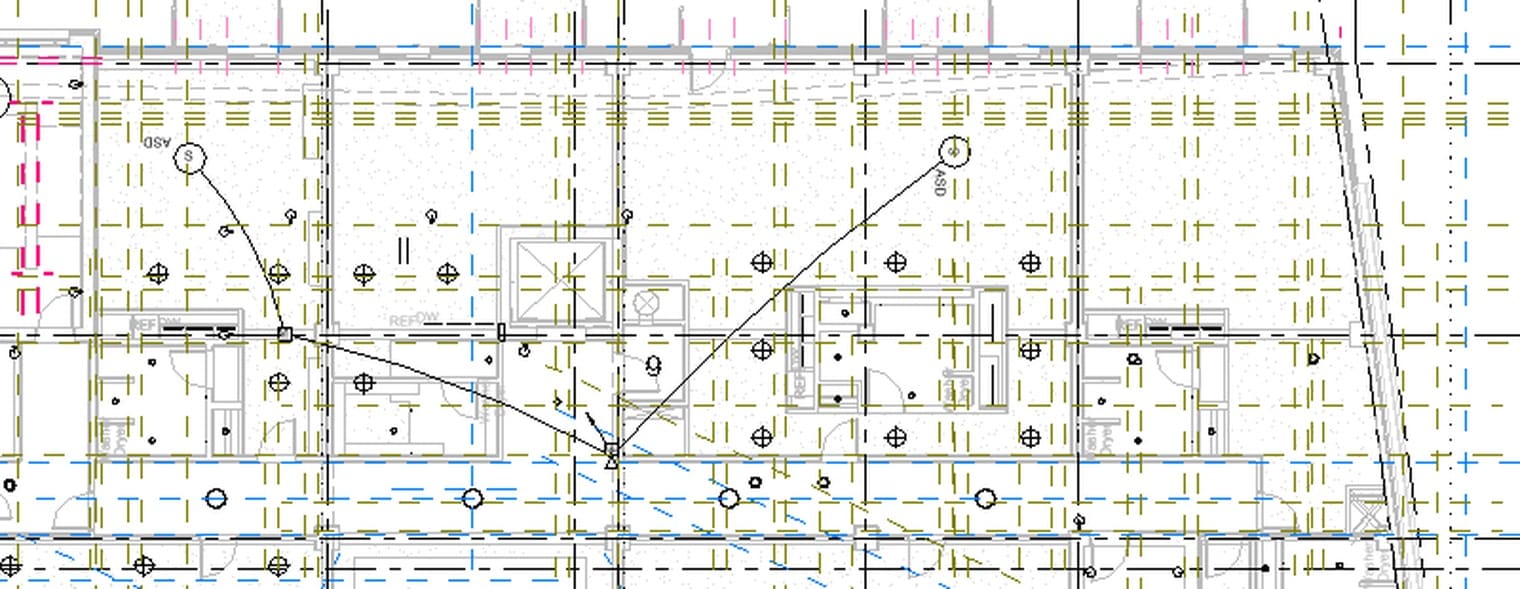

Tạo mạch báo cháy, chọn tủ và vẽ dây

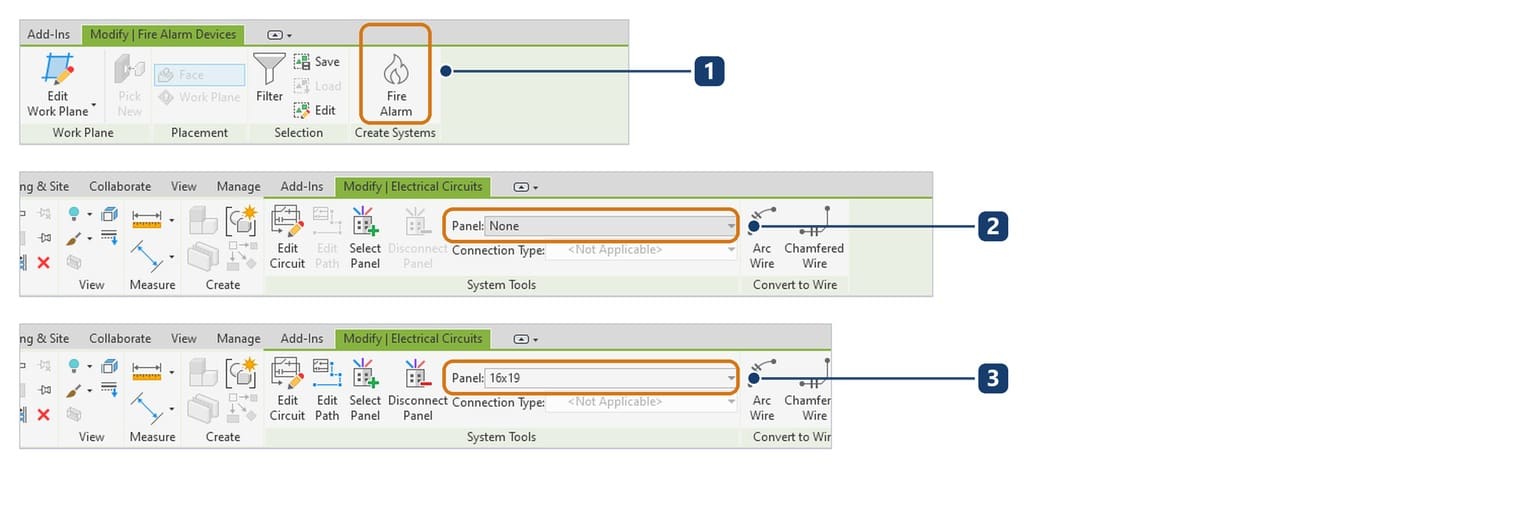

Bước 10. Quét hoặc Ctrl chọn các thiết bị thuộc cùng một mạch báo cháy. Ribbon đổi thành Modify | Fire Alarm Devices, panel Create Systems có nút Fire Alarm. Bấm nút đó.
Bước 11. Ribbon đổi tiếp thành Modify | Electrical Circuits. Ô Panel lúc này ghi None: mạch đã có nhưng chưa biết về tủ nào. Bấm Select Panel trong panel System Tools rồi bấm vào tủ trung tâm trong khung nhìn. Ô Panel đổi sang tên tủ.

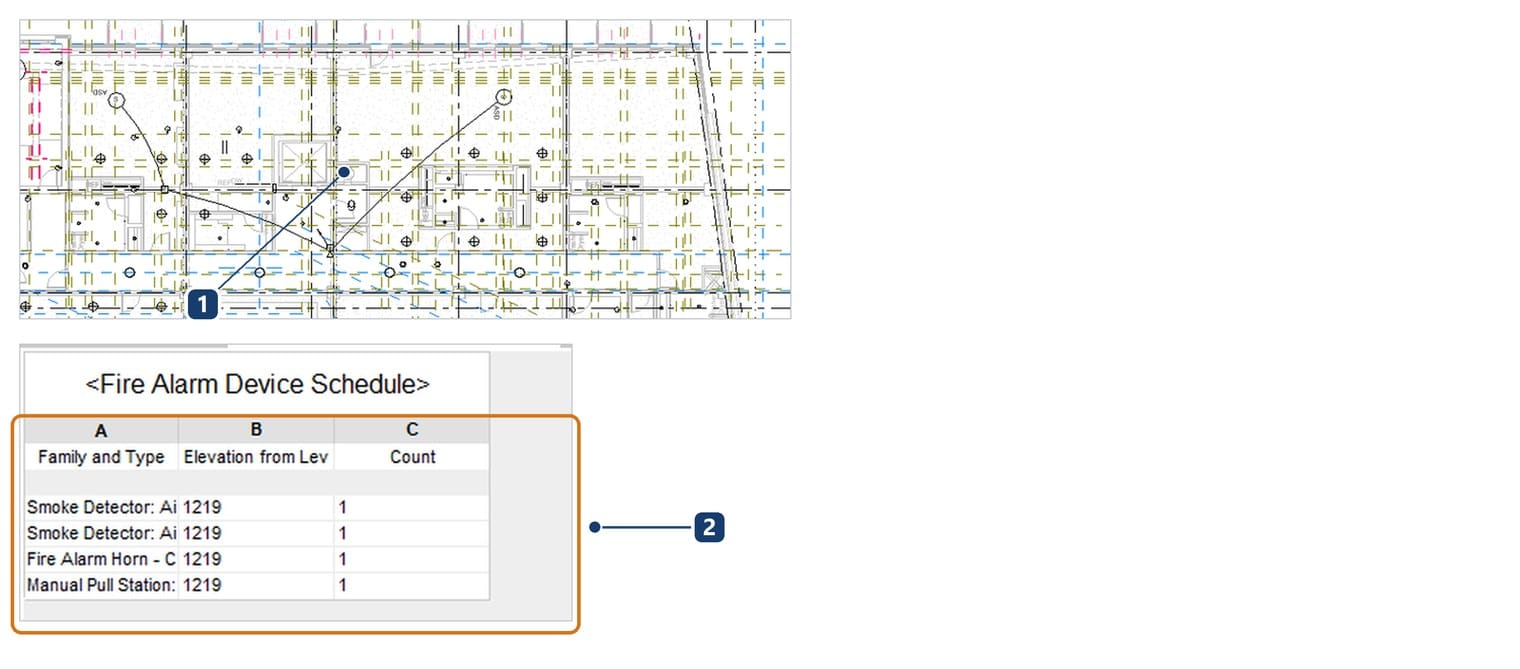

Bước 12. Vẽ dây: với mạch đang chọn, bấm Arc Wire hoặc Chamfered Wire trong panel Convert to Wire. Revit dựng dây chạy qua các thiết bị và về tủ. Dây là thứ tuỳ chọn: bỏ qua bước này thì mạch vẫn còn nguyên dữ liệu, chỉ là bản vẽ không có nét dây.
Tủ trung tâm báo cháy nhận được mạch vì family của nó thuộc nhóm Electrical Equipment và có điểm nối loại Fire Alarm. Family tủ tự dựng mà thiếu điểm nối ấy thì nút Select Panel sẽ không nhận.
Bảng thống kê thiết bị báo cháy
Bước 13. Vào View › Create › Schedules › Schedule/Quantities, gõ Fire Alarm vào ô Category name search, chọn Fire Alarm Devices, bấm OK. Ở thẻ Fields, thêm Family and Type, Count và một trường vị trí như Elevation from Level; muốn gom theo loại thì sang thẻ Sorting/Grouping bỏ dấu Itemize every instance và bật Grand totals.
Bảng này thay cho bảng gõ tay: thêm hay bớt một đầu báo là con số đổi theo. Các kiểu bảng khác và cách xuất Excel nằm ở bài bảng thống kê trong Revit.
Sơ đồ báo cháy và ký hiệu pccc cad
Revit không tự sinh sơ đồ nguyên lý báo cháy từ mô hình. Có hai đường ra sơ đồ, cả hai đều dựng tay nhưng bám vào mô hình.

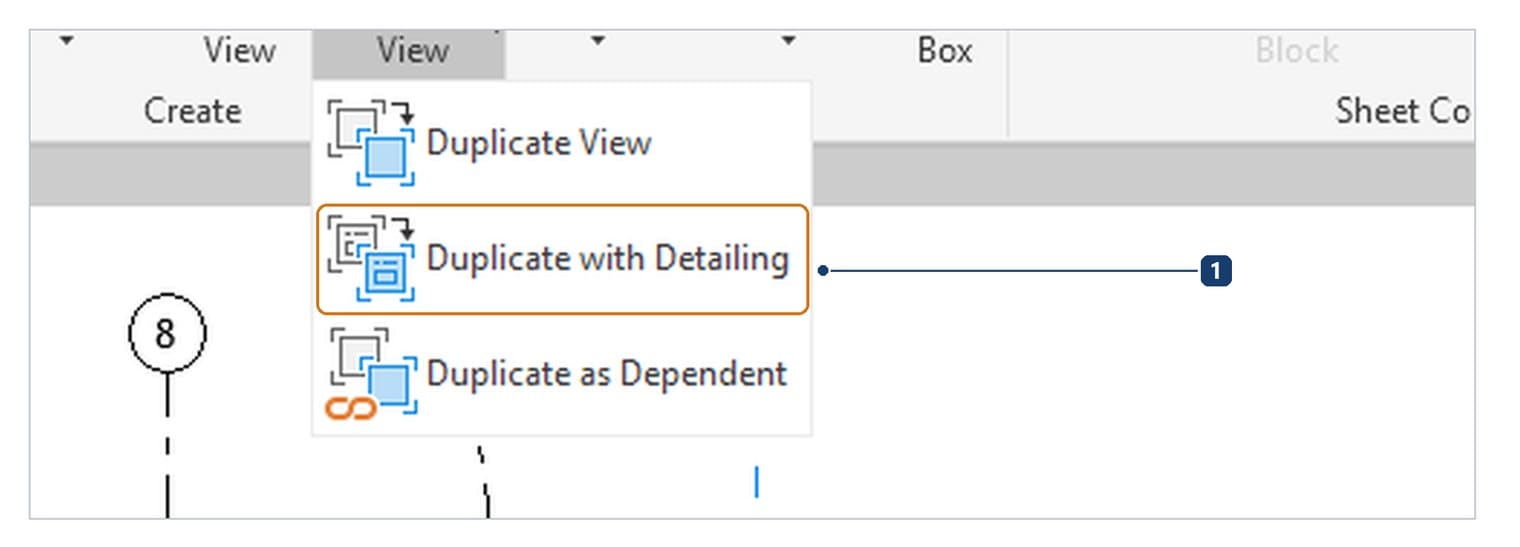

Bước 14. Cách thứ nhất, dùng chính mặt bằng làm sơ đồ: vào View › Create › Duplicate View ▾ › Duplicate with Detailing, trên bản sao tắt mô hình liên kết trong Visibility/Graphics rồi thêm nét bằng Annotate › Detail Line. Bản vẽ giữ đúng vị trí thiết bị thật, sửa mô hình thì chỉ phải sửa lại nét nối.
Cách thứ hai là dựng sơ đồ trong một Drafting View: cắt một mặt cắt qua tủ trung tâm, lấy các cao độ tầng làm sườn, rồi đặt ký hiệu và nét. Sơ đồ kiểu này không gắn với thiết bị thật, bù lại gọn và giống bản vẽ quen thuộc.
Người quen CAD hay đi tìm ký hiệu pccc cad để chèn vào bản vẽ. Trong Revit, ký hiệu ấy nằm sẵn trong family thiết bị, và nó đi kèm dữ liệu.
| Trên bản vẽ CAD | Trong Revit 2027 |
|---|---|
| Block đầu báo, nút ấn, chuông | Family nhóm Fire Alarm Devices, có điểm nối và cao độ |
| Nét đứt nối thiết bị | Mạch Fire Alarm, biết thiết bị nào thuộc tủ nào |
| Bảng thống kê gõ tay | Schedule đếm lại mỗi khi mô hình đổi |
| Sơ đồ vẽ rời | Khung nhìn nhân bản hoặc Drafting View, vẫn nằm trong cùng một tệp |
Khi không chạy như ý
| Hiện tượng | Nguyên nhân | Cách xử |
|---|---|---|
| Panel Electrical trên ribbon mờ hết | Khung nhìn đang tắt các nhóm đối tượng điện | Đổi View Template sang Electrical Ceiling, hoặc bật nhóm trong Visibility/Graphics |
| Đặt xong, Revit báo "None of the created elements are visible" | Thiết bị đã có nhưng nhóm đối tượng bị tắt trong khung nhìn | Như trên; thiết bị vẫn còn, không cần đặt lại |
| Gọi Device › Fire Alarm thì Revit hỏi nạp family | Dự án chưa có family nào thuộc nhóm Fire Alarm Devices | Nạp bằng Load Autodesk Family hoặc Load Family |
| Bấm vào giữa phòng mà không đặt được | Đang ở Place on Vertical Face, hoặc chỗ đó không có trần | Bấm Place on Face; chỗ không trần thì dùng Place on Work Plane |
| Select Panel không nhận tủ | Family tủ không thuộc Electrical Equipment, hoặc thiếu điểm nối Fire Alarm | Đổi family tủ, hoặc thêm điểm nối đúng loại trong Family Editor |
| Mạch tạo xong nhưng ô Panel vẫn None | Chưa bấm Select Panel | Chọn mạch, bấm Select Panel rồi bấm vào tủ |
Câu hỏi thường gặp
Thiết bị báo cháy trong Revit thuộc nhóm nào?
Fire Alarm Devices, gọi ở Systems › Electrical › Device ▾ › Fire Alarm. Tủ trung tâm thì thuộc nhóm Electrical Equipment.
Không có family đầu báo thì lấy ở đâu?
Nạp từ thư viện trực tuyến bằng Insert › Load Autodesk Family, hoặc nạp tệp .rfa của hãng bằng Insert › Load Family.
Revit có kiểm tra điện áp của mạch báo cháy không?
Không. Trang trợ giúp của Autodesk nói rõ loại mạch này không kiểm điện áp và số cực. Phần tính toán mạch và thiết bị vẫn làm riêng, theo quy chuẩn hiện hành.
Có bắt buộc vẽ dây không?
Không. Mạch giữ đủ dữ liệu ngay cả khi chưa vẽ dây. Vẽ dây chỉ để bản vẽ có nét.
Revit tự vẽ sơ đồ nguyên lý báo cháy được không?
Không. Phải dựng tay, bằng khung nhìn nhân bản có ghi chú hoặc bằng Drafting View, rồi thêm ký hiệu và nét.
