Sinh viên cầu đường và hạ tầng kỹ thuật sớm muộn cũng gặp Civil 3D. Đồ án đường, đồ án san nền, đồ án thoát nước đều làm nhanh hơn hẳn khi có nó.
Xin Civil 3D bản quyền sinh viên thì miễn phí qua Autodesk Education, và phần mềm không bị cắt tính năng nào.
Chưa có tài khoản Education thì làm bước đăng ký và xác minh trường trước. Bài này lo phần còn lại.
Sinh viên nào cần Civil 3D
Civil 3D là AutoCAD cộng thêm bộ đối tượng dành riêng cho hạ tầng: bề mặt địa hình, tim tuyến, trắc dọc, mặt cắt ngang, mô hình hành lang, mạng lưới thoát nước và san nền.
Sinh viên cầu đường dùng để thiết kế tuyến và tính khối lượng đào đắp. Sinh viên hạ tầng kỹ thuật dùng cho san nền khu đô thị và mạng lưới thoát nước. Sinh viên trắc địa dùng để dựng bề mặt từ số liệu đo.
Thời điểm hợp lý là từ năm ba, khi bắt đầu đồ án thiết kế đường. Trước đó AutoCAD là đủ. Xin Civil 3D bản quyền sinh viên sớm quá rồi để không dùng thì phí, vì quyền cấp theo chu kỳ một năm.
Ai muốn đi sâu thì có khóa Civil 3D 15 buổi tại Viện, đi từ dữ liệu khảo sát tới xuất bản vẽ và bảng khối lượng.
Không cần cài AutoCAD riêng
Đây là điều nhiều sinh viên không biết và cài thừa.
Civil 3D đã chứa toàn bộ AutoCAD bên trong. Mở Civil 3D lên là bạn có đủ mọi lệnh vẽ hai chiều quen thuộc. Không cần cài thêm AutoCAD làm gì cho tốn ổ cứng.
Ngược lại thì không đúng: AutoCAD thường không mở được đầy đủ đối tượng Civil 3D. Bản vẽ mở bằng AutoCAD sẽ thấy hình nhưng không sửa được tim tuyến hay bề mặt.
Nếu máy yếu và bạn chỉ cần vẽ hai chiều thì cài AutoCAD cho nhẹ. Còn khi đã làm đồ án đường thì cài thẳng Civil 3D.
Cấu hình tối thiểu cho Civil 3D 2027
Civil 3D nặng hơn AutoCAD rõ rệt, và nặng theo cách riêng.
| Cơ bản | Khuyến nghị | |
|---|---|---|
| Bộ nhớ RAM | 16 GB | 32 GB |
| Chip xử lý | 2,5–2,9 GHz | từ 3 GHz, turbo từ 4 GHz |
| Bộ nhớ card đồ họa | 2 GB, DirectX 11 | 8 GB, DirectX 12 |
| Ổ cứng | 20 GB, nên dùng SSD |
Ổ cứng là chỗ khác biệt lớn nhất. Civil 3D cần 20 GB, gấp đôi AutoCAD. Cộng thêm dữ liệu khảo sát và tệp dự án thì con số thực tế còn cao hơn. Autodesk khuyến nghị thêm 6 GB trống nữa nếu bạn làm với đám mây điểm.
Một lưu ý quan trọng: chip ARM không được hỗ trợ. Autodesk ghi rõ điều này. Nếu bạn đang dùng máy tính xách tay chạy chip ARM, Civil 3D sẽ không cài được. Đây là điểm dễ bị bỏ qua khi mua máy mới.
Hệ điều hành: chỉ Windows 11.
Card đồ họa dùng nhiều hơn bạn nghĩ. Autodesk ghi rõ Civil 3D dùng card cho các thao tác cơ bản như xoay khung nhìn, làm mượt nét và dựng chữ, nên khuyến nghị card có bộ nhớ riêng. Muốn bật hai kiểu hiển thị tô bóng nhanh thì cần DirectX 12 ở mức tính năng 12_0.
Nếu làm với đám mây điểm hoặc dữ liệu lớn, Autodesk khuyến nghị card 12 GB bộ nhớ đồ họa. Bề mặt địa hình từ máy quét hoặc từ ảnh bay chụp rơi vào nhóm này.
Nền tảng: cần cả .NET Framework 4.8 lẫn .NET 10.
Số liệu trên lấy từ tài liệu System requirements for Autodesk Civil 3D 2027 của Autodesk.
Tải và cài đặt
Bước 1: Vào danh sách phần mềm và chọn sản phẩm
Mở trang phần mềm giáo dục của Autodesk rồi đăng nhập bằng email trường đã dùng để đăng ký. Đây chính là trang có danh sách phần mềm để chọn, và nếu tài khoản của bạn đã được duyệt thì đầu trang hiện ngày hết hạn quyền giáo dục.
Tìm Civil 3D trong danh sách, bấm Select, rồi chọn tiếp Select ở mục Student.
Nếu chưa có tài khoản Autodesk Education, hãy làm theo bài Đăng ký Autodesk Education cho sinh viên trước. Tài khoản chưa được xác minh thì phần mềm sẽ không hiện ra để tải.
Bước 2: Tìm phần mềm và tải bộ cài

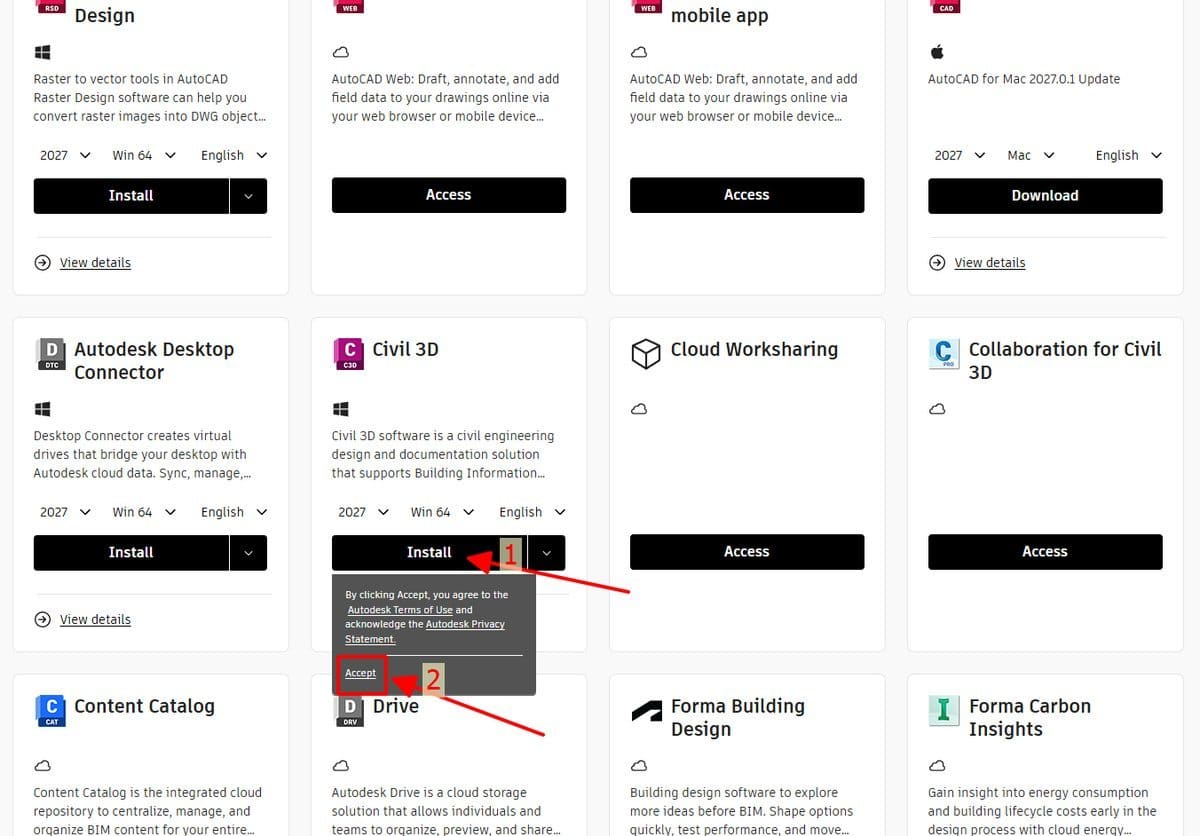

Vào mục Products and services trong tài khoản Autodesk, kéo xuống tìm Civil 3D, bấm Install rồi bấm Accept để tải bộ cài về.

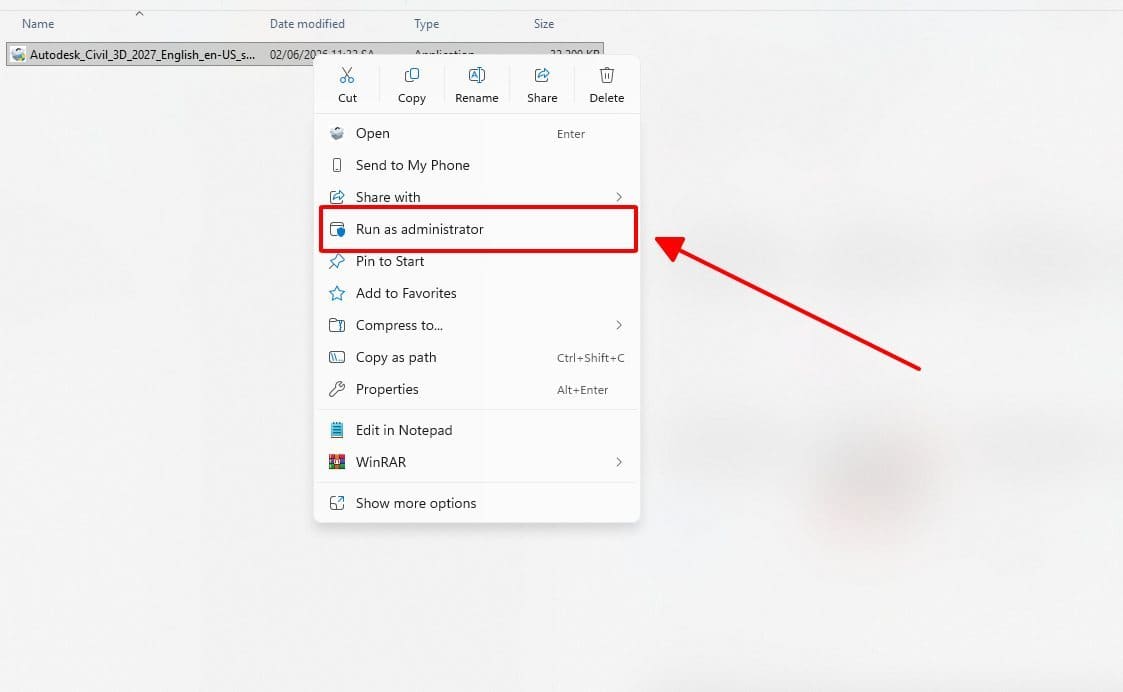

Tải xong, bấm chuột phải vào bộ cài và chọn Run as administrator.

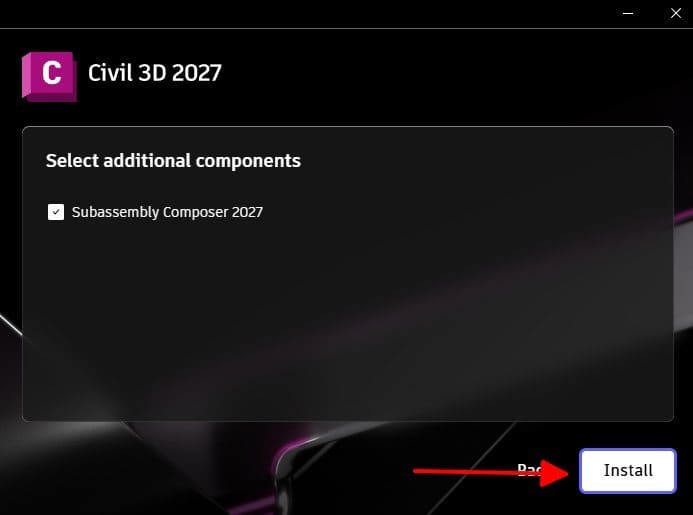

Bộ cài Civil 3D hỏi thêm một câu mà bộ cài AutoCAD không có: chọn thành phần đi kèm. Ở đây có Subassembly Composer, công cụ để tự tạo mặt cắt ngang riêng.
Sinh viên mới học chưa cần Subassembly Composer ngay, vì thư viện mặt cắt có sẵn đã đủ cho đồ án. Nhưng cứ cài luôn cho khỏi phải cài lại.

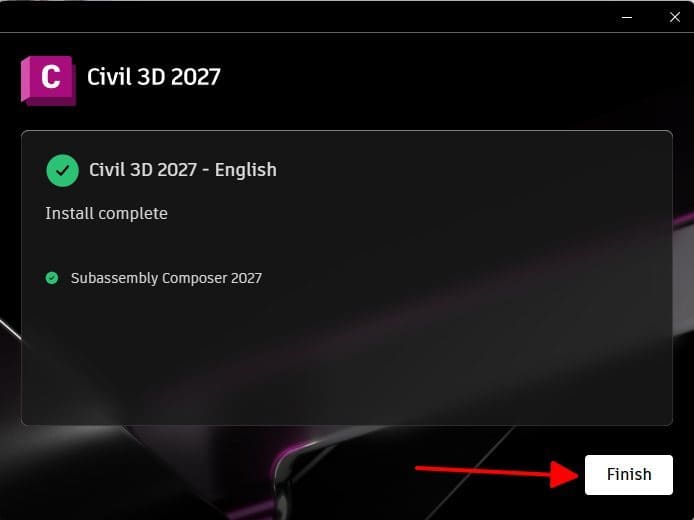

Quá trình cài lâu hơn AutoCAD khá nhiều. Đừng ngắt mạng giữa chừng.
Mở phần mềm, chọn Sign in with your Autodesk ID và đăng nhập bằng email trường.
Chuẩn bị dữ liệu khảo sát
Civil 3D mạnh ở chỗ bám vào địa hình thật. Nhưng địa hình thật phải có dữ liệu, và đây là chỗ sinh viên hay vướng đầu tiên.
Ba dạng dữ liệu thường gặp. Điểm đo từ máy toàn đạc, thường ở dạng bảng có tọa độ và cao độ. Đường đồng mức từ bản đồ có sẵn. Và đám mây điểm từ máy quét hoặc từ ảnh chụp bằng máy bay không người lái.
Kiểm hệ tọa độ trước khi nhập. Đây là lỗi tốn thời gian nhất. Nhập dữ liệu vào mà chưa đặt hệ tọa độ cho bản vẽ thì mọi thứ vẫn hiện, nhưng khi ghép với dữ liệu khác sẽ lệch nhau hàng trăm mét. Đặt hệ tọa độ ngay khi mở bản vẽ mới.
Dọn điểm sai trước khi dựng bề mặt. Số liệu đo luôn có vài điểm sai, thường là cao độ nhập nhầm. Một điểm cao độ sai vài chục mét sẽ kéo cả bề mặt lên theo và làm khối lượng đào đắp vô nghĩa. Dựng bề mặt xong, nhìn đường đồng mức, chỗ nào xoáy bất thường thì kiểm điểm ở đó.
Đừng dựng bề mặt từ toàn bộ điểm nếu chưa cần. Với bài tập, lấy một phần dữ liệu là đủ và máy chạy nhẹ hơn nhiều. Chỉ dùng toàn bộ khi làm đồ án thật.
Nếu chưa có dữ liệu khảo sát thật, nhiều bài tập trong khóa học dùng bộ số liệu mẫu, và đó là cách học nhanh nhất vì bạn biết trước kết quả đúng trông thế nào.
Có gì mới trong Civil 3D 2027
Tài khoản Education cấp bản mới nhất, nên bạn sẽ tải về Civil 3D 2027. Những điểm đáng chú ý, dịch từ trang tính năng mới của Autodesk.
Daylight Feature Line — tự động tạo đường giao mái taluy. Civil 3D 2027 sinh đường giao giữa mái taluy và địa hình tự nhiên từ tiêu chí san nền đã khai. Trước đây đây là việc phải dựng tay và mất nhiều thời gian nhất trong bài toán san nền.
Công cụ thoát nước được nâng cấp. Bộ công cụ tính toán và phân tích thoát nước có thêm nhiều cải tiến.
Quản lý tham chiếu dữ liệu tốt hơn. Data Shortcut là cách các bản vẽ trong một dự án dùng chung tim tuyến và bề mặt. Bản 2027 thêm một thẻ riêng trong bảng quản lý tham chiếu để sửa và nối lại các tham chiếu bị đứt. Đây đúng là lỗi hay gặp khi chép dự án sang máy khác.
Phân tích hồi quy tuyến ngang. Công cụ khớp một tuyến thiết kế gồm đoạn thẳng, đường cong và đường cong chuyển tiếp vào số liệu đo, cho ra tuyến sát nhất với hiện trạng. Rất hợp bài toán khôi phục tuyến đường cũ từ dữ liệu khảo sát.
Trợ lý Autodesk Assistant và Dynamo được nâng cấp. Trợ lý hỗ trợ hội thoại, còn Dynamo bổ sung các khối lệnh mới cho tự động hóa.
Bản 2027 cũng chuyển sang nền .NET 10, nên các công cụ mở rộng viết cho phiên bản cũ có thể cần biên dịch lại.
Năm lỗi hay gặp
Mở tệp đồ án thì máy đứng. Thường do bề mặt địa hình quá nặng. Giảm mật độ hiển thị bề mặt, hoặc tách bề mặt sang tệp riêng rồi tham chiếu vào.
Không thấy các bảng công cụ của Civil 3D. Kiểm không gian làm việc ở góc dưới bên phải. Nếu đang ở không gian AutoCAD thuần thì mọi công cụ hạ tầng đều ẩn.
Bản vẽ gửi cho bạn khác thì mất đối tượng. Người nhận mở bằng AutoCAD thường sẽ không sửa được đối tượng Civil 3D. Muốn gửi để xem thì xuất sang định dạng phẳng, hoặc cả nhóm cùng dùng Civil 3D.
Khối lượng đào đắp ra con số vô lý. Kiểm bề mặt tự nhiên trước tiên. Một điểm khảo sát sai cao độ đủ để kéo lệch toàn bộ khối lượng của đoạn tuyến đó. Sau đó kiểm tới phạm vi tính, vì tính vượt ra ngoài vùng có dữ liệu địa hình cũng cho kết quả sai.
Mở lại bản vẽ thì mất liên kết tới dữ liệu ngoài. Civil 3D tham chiếu tới nhiều tệp bên ngoài. Chép bản vẽ sang máy khác mà bỏ quên các tệp đó là đứt liên kết. Cách chắc chắn là để toàn bộ dự án trong một thư mục rồi chép cả thư mục.
Giữ nghề sau khi ra trường
Quyền dùng bản Education dừng khi bạn không còn là sinh viên. Nhưng thứ đáng giữ không phải phần mềm mà là cách làm.
Trước khi tốt nghiệp, nên lưu lại một dự án tuyến hoàn chỉnh do chính bạn làm, từ bề mặt địa hình tới bảng khối lượng. Đó là hồ sơ năng lực thuyết phục hơn mọi dòng mô tả trong đơn xin việc.
Cũng nên ghi lại bộ mặt cắt ngang và mẫu bản vẽ bạn đã dựng. Sang công ty, đây là thứ giúp bạn có việc làm được ngay trong tuần đầu.
Câu hỏi thường gặp
Đã cài AutoCAD rồi có phải gỡ đi không?
Không bắt buộc, hai phần mềm chạy song song được. Nhưng nếu ổ cứng chật thì gỡ AutoCAD đi cũng không mất gì, vì Civil 3D đã có đủ.
Máy tám gigabyte RAM chạy Civil 3D được không?
Không đạt yêu cầu. Autodesk đặt mức cơ bản là 16 GB cho bản 2027. Máy 8 GB có thể khởi động được nhưng sẽ rất chật vật với bề mặt địa hình thật. Đây là phần mềm đáng nâng RAM trước khi học.
Civil 3D có bản cho máy Mac không?
Không. Người dùng Mac phải cài Windows song song hoặc dùng máy ảo.
Học Civil 3D cần biết AutoCAD trước không?
Nên biết. Các lệnh vẽ, quản lý layer và cách in ấn đều dùng chung. Biết AutoCAD rồi thì học Civil 3D nhanh hơn nhiều.
BIM cho hạ tầng khác BIM cho nhà thế nào?
Khác ở đối tượng mô hình và cách tổ chức. Bài BIM hạ tầng khác BIM nhà dân dụng ở đâu phân tích ba khác biệt gốc.
Sinh viên trắc địa có dùng Civil 3D không?
Có. Civil 3D nhập được số liệu đo và đám mây điểm để dựng bề mặt, nên rất hợp với công việc xử lý dữ liệu khảo sát.
