Crop view trong Revit: cắt khung nhìn theo đúng khổ giấy

Crop view trong Revit 2027: vùng cắt mô hình và Annotation Crop, chỉnh bằng tay nắm hoặc Size Crop, cắt đa giác bằng Edit Crop, và vì sao vùng cắt bị khoá.

  • TS. Nguyễn Mạnh Tuấn
  • 9 phút đọc

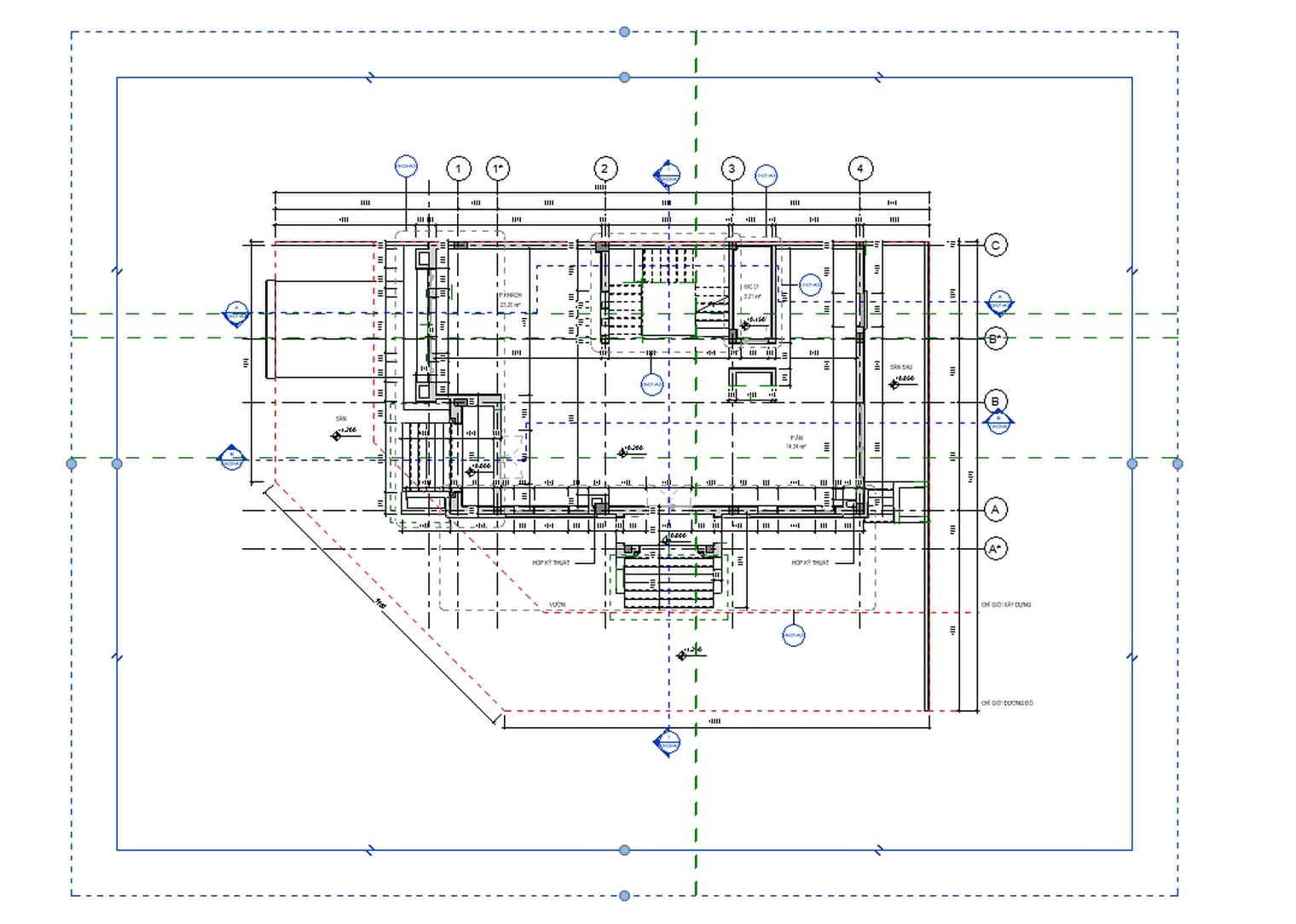

Mặt bằng tầng 1 trong Revit 2027 với vùng cắt đang chọn: đường liền là vùng cắt mô hình, đường nét đứt bên ngoài là Annotation Crop Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Crop view trong Revit dùng để giới hạn phần mô hình hiện trong một khung nhìn. Công cụ này phục vụ ba mục đích:

  • Chỉ trình bày phần cần thiết, ví dụ một căn hộ, một trục hay một nút chi tiết.
  • Cho khung nhìn có kích thước khớp với chỗ trống trên tờ bản vẽ.
  • Ẩn các ghi chú, nhãn nằm ngoài phạm vi trình bày.

Bài này hướng dẫn tám bước trên Revit 2027: bật vùng cắt, chỉnh kích thước theo khổ giấy, cắt theo đa giác, rồi xử lý khi vùng cắt bị khoá. Nội dung triển khai hồ sơ được giảng dạy đầy đủ trong khóa Revit Architecture.

Crop view trong Revit gồm hai vùng cắt

Theo trợ giúp Autodesk, một khung nhìn có thể có hai vùng cắt (Autodesk: About the Crop Region).

Vùng cắtCắt những gìCách cắt
Vùng cắt mô hình (model crop)Cấu kiện mô hình và đối tượng chi tiết như nét chi tiết, lớp cách nhiệtCắt đúng tại đường biên
Vùng cắt ghi chú (annotation crop)Ký hiệu, nhãn, ghi chú khoá, kích thướcChạm vào bất kỳ phần nào của ghi chú là ẩn cả ghi chú, không cắt dở

Ghi chú gắn với một cấu kiện đã bị vùng cắt mô hình cắt bỏ cũng không hiện, kể cả khi nó nằm trong vùng cắt ghi chú. Lưới trục và cao độ tự co đầu về mép vùng cắt mô hình. Khung nhìn phối cảnh không có vùng cắt ghi chú.

Thực hành crop region, size crop và edit crop: 8 bước

Các bước dưới làm trên mặt bằng tầng 1 của mô hình ví dụ, tỉ lệ 1:55.

Bước 1 — Bật Crop View trong Properties

  1. Mở mặt bằng cần cắt trong Project Browser.
  2. Bấm vào chỗ trống trong vùng vẽ để không chọn đối tượng nào.
  3. Trong Properties, kéo xuống nhóm Extents và đánh dấu ô Crop View.

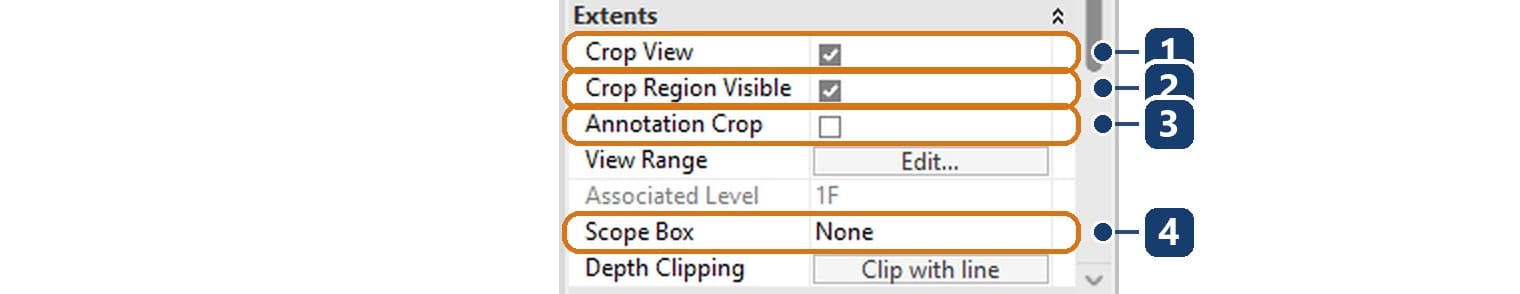

1 Crop View bật vùng cắt. 2 Crop Region Visible hiện đường biên. 3 Annotation Crop bật vùng cắt ghi chú. 4 Scope Box, khác None thì vùng cắt do hộp phạm vi quyết định Ảnh: Revit 2027
SốÔTác dụng
1Crop ViewBật thì khung nhìn chỉ hiện phần trong vùng cắt
2Crop Region VisibleBật thì thấy và chọn được đường biên vùng cắt
3Annotation CropBật vùng cắt riêng cho ghi chú
4Scope BoxGán một hộp phạm vi thì vùng cắt đi theo hộp đó

Ô 1 và ô 2 độc lập với nhau. Tắt Crop Region Visible chỉ ẩn đường biên; khung nhìn vẫn bị cắt nếu Crop View còn bật.

Bước 2 — Hiện đường biên vùng cắt

Bấm nút Show Crop Region trên thanh điều khiển khung nhìn, ở đáy vùng vẽ. Ô Crop Region Visible trong Properties tự đánh dấu theo.

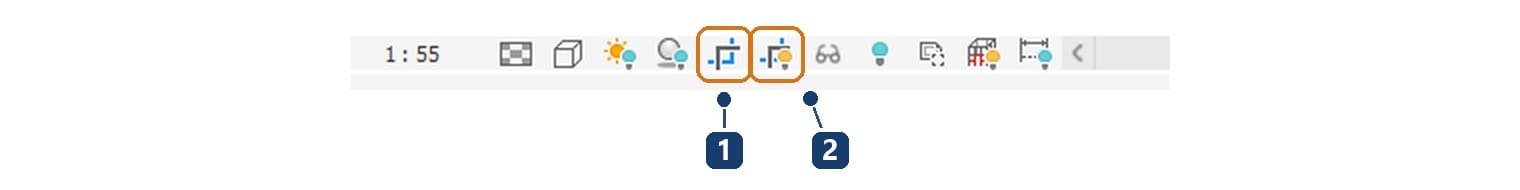

1 nút Crop View bật tắt việc cắt. 2 nút Show Crop Region hiện hoặc ẩn đường biên Ảnh: Revit 2027

Bước 3 — Chọn vùng cắt và kéo tay nắm

  1. Bấm vào đường biên để chọn vùng cắt.
  2. Vùng cắt mô hình hiện bằng đường liền, có tay nắm tròn ở giữa mỗi cạnh.
  3. Kéo tay nắm để nới hoặc thu vùng cắt.

Khi vùng cắt đang chọn, ribbon có thêm hai panel dùng ở các bước sau.

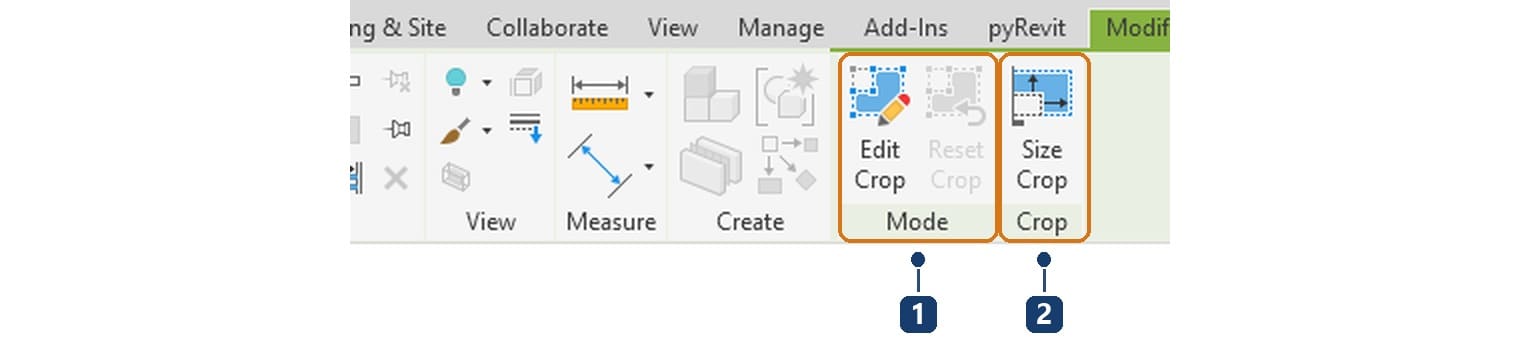

1 panel Mode với Edit Crop và Reset Crop. 2 panel Crop với Size Crop Ảnh: Revit 2027

Bước 4 — Nhập kích thước giấy bằng Size Crop

  1. Với vùng cắt đang chọn, bấm Size Crop.
  2. Nhập Width và Height của vùng cắt mô hình.
  3. Bấm OK.

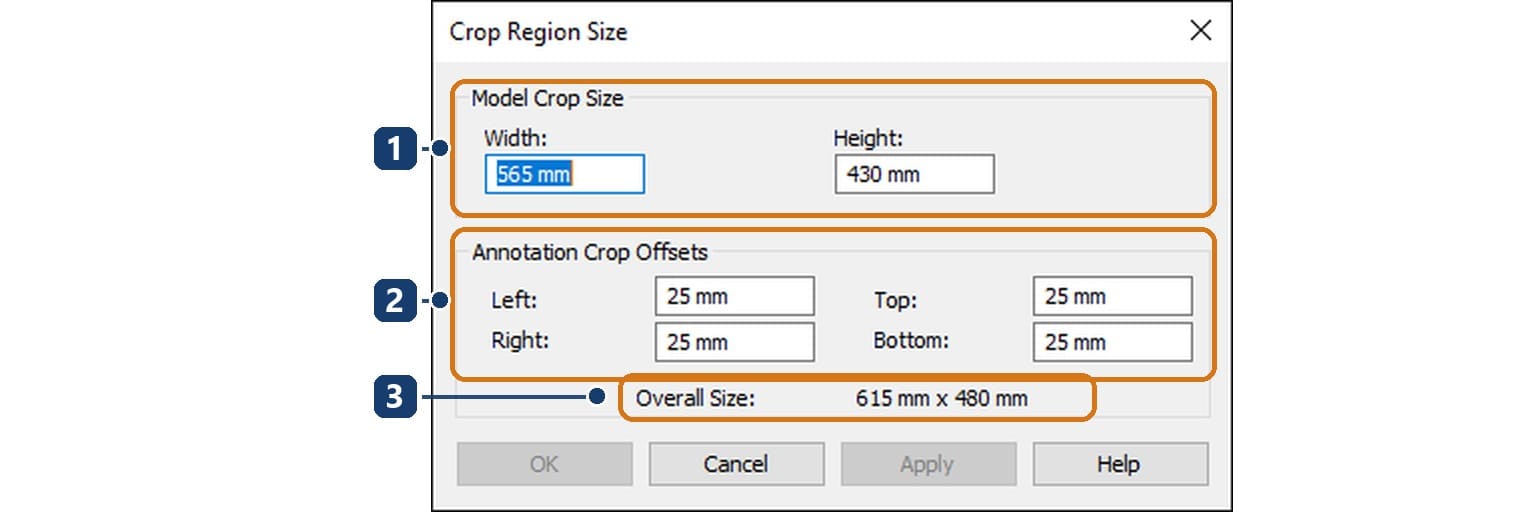

1 Model Crop Size với chiều rộng và chiều cao. 2 Annotation Crop Offsets cho bốn phía. 3 Overall Size là kích thước tổng cả hai vùng Ảnh: Revit 2027

Các số trong hộp là kích thước trên giấy, không phải kích thước công trình (Autodesk: Resize Crop Regions Explicitly). Ở tỉ lệ 1:55, chiều rộng 565 mm trên giấy bao 565 × 55 = 31.075 mm, khoảng 31 m công trình. Khung tên còn bao nhiêu chỗ trống thì nhập đúng bấy nhiêu. Cách dựng khung tên có ở bài tạo khung tên trong Revit.

Khung nhìn phối cảnh có thêm hai chế độ. Field of view kéo giãn vùng cắt theo số nhập. Scale giữ nguyên tỉ lệ khung hình và chỉ đổi cỡ ảnh trên tờ.

Bước 5 — Bật Annotation Crop cho ghi chú

  1. Bỏ chọn vùng cắt, đánh dấu ô Annotation Crop trong Properties rồi bấm Apply.
  2. Chọn lại vùng cắt. Vùng cắt ghi chú hiện bằng đường nét đứt bao ngoài vùng cắt mô hình, có tay nắm riêng.
  3. Kéo tay nắm nét đứt, hoặc nhập khoảng lệch bốn phía ở mục Annotation Crop Offsets của hộp Size Crop.

Nhãn, ghi chú chạm vào đường nét đứt sẽ bị ẩn cả cái. Ảnh đầu bài cho thấy hai đường biên cùng lúc: đường liền là vùng cắt mô hình, đường nét đứt là vùng cắt ghi chú.

Bước 6 — Cắt theo đa giác bằng Edit Crop

  1. Chọn vùng cắt, bấm Edit Crop. Revit chuyển sang thẻ Modify | Edit Profile.
  2. Đường biên hiện màu hồng, mô hình mờ đi bên dưới.
  3. Sửa các đoạn có sẵn, hoặc xoá hết rồi vẽ lại bằng công cụ trên panel Draw. Đường biên phải là một vòng kín, không tự cắt nhau.
  4. Bấm dấu tích xanh để hoàn tất.

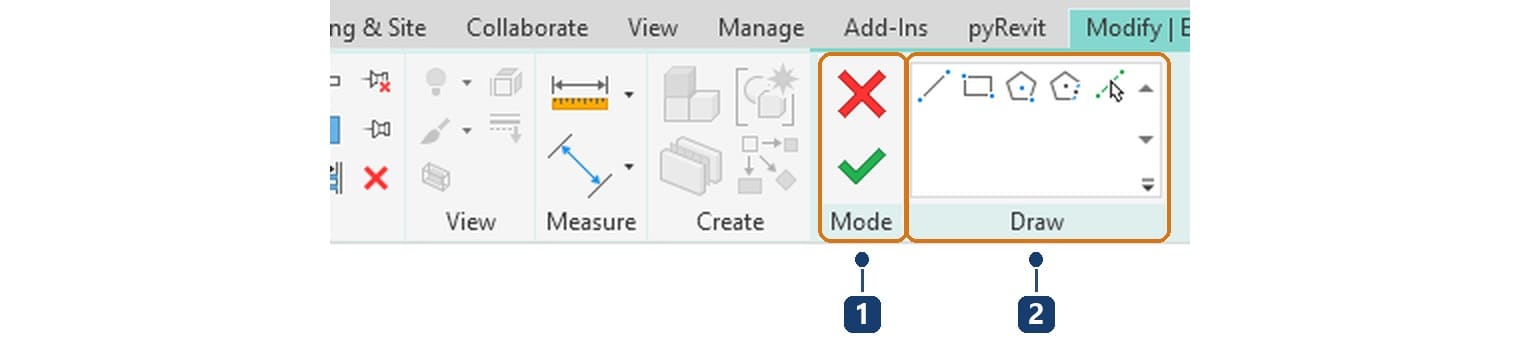

1 panel Mode với nút huỷ và nút hoàn tất. 2 panel Draw để vẽ lại đường biên Ảnh: Revit 2027

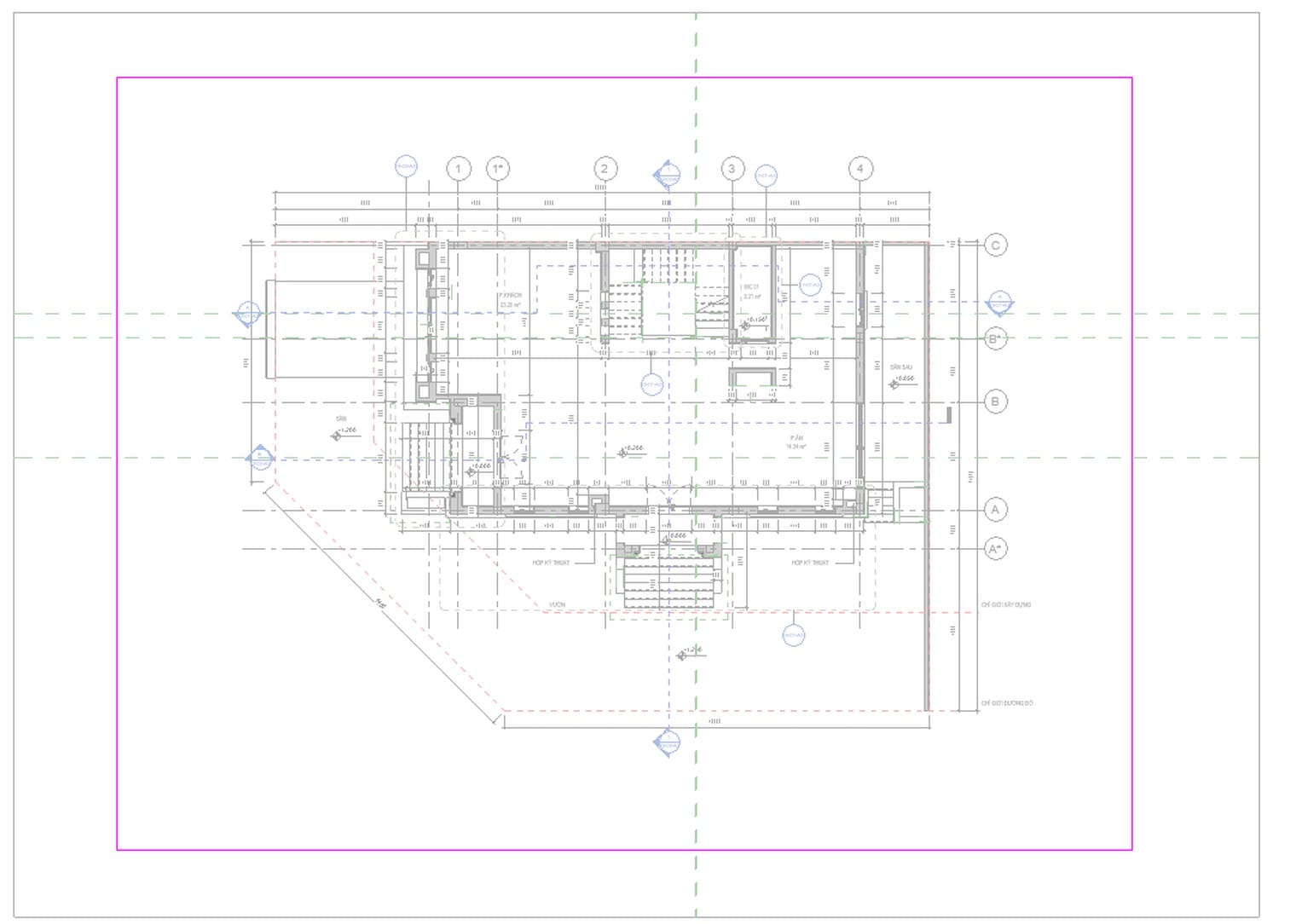

Đường biên vùng cắt màu hồng trong chế độ Edit Crop, mô hình hiện mờ bên dưới Ảnh: Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Edit Crop dùng cho mặt bằng, mặt đứng và mặt cắt (Autodesk: Edit a Crop Region). Theo Autodesk, vùng cắt không phải hình chữ nhật có thể làm tệp PDF rất nặng.

Bước 7 — Trở về hình chữ nhật bằng Reset Crop

Chọn vùng cắt đa giác rồi bấm Reset Crop trên panel Mode. Nút này chỉ sáng khi vùng cắt đã bị sửa thành đa giác.

Bước 8 — Tắt đường biên trước khi in

Bỏ đánh dấu Crop Region Visible trên các khung nhìn đã đặt lên tờ. Ô Hide crop boundaries trong hộp Print Setup của Revit 2027 mặc định không được đánh dấu, nên đường biên đang hiện sẽ in ra giấy.

Xoay khung nhìn bằng vùng cắt

Công trình đặt xiên trên khu đất thì xoay khung nhìn cho mặt bằng nằm thẳng trên tờ.

  1. Hiện vùng cắt như Bước 2, rồi chọn nó.
  2. Bấm lệnh Rotate trên panel Modify, xoay vùng cắt theo cạnh công trình.
  3. Mô hình xoay ngược chiều với vùng cắt.

Nếu lệnh Rotate bị mờ, đặt Orientation của khung nhìn về Project North rồi thử lại (Autodesk: Rotate a View by the Crop Region).

Crop view trong khung nhìn 3D khác Section Box

Trong khung nhìn ba chiều, Crop View chỉ cắt khung hình. Muốn cắt khối mô hình để nhìn vào bên trong thì dùng Section Box. Hai công cụ độc lập: hộp cắt không bị vùng cắt giới hạn. Cách xoay và kiểm khung nhìn ba chiều có ở bài xoay 3D trong Revit; hộp phạm vi dùng chung cho nhiều khung nhìn có ở bài scope box trong Revit.

Khi vùng cắt không chỉnh được

Hiện tượngNguyên nhânCách xử lý
Ô Crop View mờ, không bấm đượcKhung nhìn đang gán Scope BoxĐặt Scope Box về None
Chọn được vùng cắt nhưng không kéo đượcGán Scope Box, hoặc đang bật một Design OptionĐặt Scope Box về None; chuyển Design Option về Main Model
Không có gì để chọnCrop Region Visible đang tắtBật Crop Region Visible hoặc nút Show Crop Region
Đường biên vùng cắt in ra giấyCrop Region Visible còn bật trên khung nhìn đặt lên tờTắt Crop Region Visible, hoặc đánh dấu Hide crop boundaries trong Print Setup
Nhãn cửa nằm trong vùng cắt ghi chú mà không hiệnCửa đã bị vùng cắt mô hình cắt bỏNới vùng cắt mô hình cho tới khi chứa cửa

Nguồn hai dòng đầu: Autodesk: Crop View greyed out và Autodesk: Unable to edit Crop Region.

Mặt bằng lớn chia thành nhiều tờ thì dùng khung nhìn phụ thuộc: mỗi bản phụ thuộc chỉ khác vùng cắt. Cách tạo có ở bài ẩn hiện đối tượng trong Revit.

Câu hỏi thường gặp

Tắt Crop Region Visible có làm khung nhìn hết bị cắt không?

Không. Ô này chỉ ẩn đường biên. Muốn khung nhìn hiện toàn bộ mô hình thì bỏ đánh dấu Crop View.

Vì sao nhập Width 565 mm mà công trình rộng hơn 30 m vẫn vừa?

Vì Size Crop dùng kích thước trên giấy. Ở tỉ lệ 1:55, 565 mm trên giấy tương ứng khoảng 31 m ngoài thực tế.

Vùng cắt ghi chú có hiện mặc định không?

Theo Autodesk, vùng cắt ghi chú không hiện mặc định ở khung nhìn chính, nhưng hiện mặc định ở khung nhìn phụ thuộc và khung nhìn chi tiết (callout).

Khung nhìn 3D có cắt theo đa giác được không?

Theo trợ giúp Autodesk, Edit Crop dùng cho mặt bằng, mặt đứng và mặt cắt. Khung nhìn ba chiều dùng vùng cắt chữ nhật và hộp cắt Section Box.

Trình tự nên dùng với crop view trong Revit: đặt tỉ lệ, nhập kích thước giấy bằng Size Crop, bật Annotation Crop, rồi đưa khung nhìn lên tờ.

Về tác giả

TS. Nguyễn Mạnh Tuấn — Giảng viên BIM Manager, Revit Architecture và Revit Structure tại Viện Tin học Xây dựng – Trường Đại học Xây dựng Hà Nội
