Một phòng ngủ khách sạn lặp lại ba mươi lần. Một căn hộ điển hình lặp lại mười tầng. Với những hồ sơ như thế, group trong Revit tiết kiệm được rất nhiều công — nhưng dùng sai chỗ thì càng sửa càng rối.
Bài này đi từ cách đặt nội thất, qua cách gom nhóm, tới chữ nổi trên mặt đứng. Muốn học trọn khâu dựng mô hình rồi triển khai hồ sơ thì xem khóa Revit Architecture.
Bố trí nội thất trong Revit bằng lệnh Component
Lệnh đặt cấu kiện nằm ở tab Architecture, panel Build, nút Component.
| Mục | Ý nghĩa |
|---|---|
| Place a Component | Đặt một cấu kiện đã nạp vào dự án. Chọn kiểu ở Type Selector rồi bấm vào vị trí |
| Model In-Place | Dựng một khối ngay trong dự án, không qua tệp thư viện riêng |
Nút Component mờ đi khi còn một lệnh vẽ biên đang chạy dở, ví dụ lệnh Ramp chưa bấm hoàn thành. Đây là nguồn nhầm lẫn thường gặp: người dùng tưởng lệnh hỏng trong khi chỉ cần thoát lệnh cũ.
Autodesk mô tả lệnh này ở trang Place a Component, và nó có mặt ở cả ba tab Architecture, Structure và Systems.
Ba loại chủ thể: vì sao đèn tường không đặt được lên sàn
Cấu kiện nạp được chia theo chủ thể mà nó cần. Loại chủ thể quyết định đặt được ở đâu, và đây là lý do một Family đèn không đặt được lên sàn.
| Loại chủ thể | Cấu kiện tiêu biểu |
|---|---|
| Cần tường | Đèn tường, ổ cắm, công tắc, tủ treo. Chỉ đặt được khi con trỏ nằm trên một bức tường |
| Cần trần | Đèn trần, miệng gió, đầu báo cháy. Phải có trần trước |
| Cần mặt phẳng, hoặc không cần chủ thể | Bàn ghế, tủ đứng, cây cảnh. Đặt tự do trên mặt phẳng làm việc hiện hành |
Không đọc được loại chủ thể từ tên Family. Cách chắc chắn là thử: gọi lệnh, rê chuột lên tường rồi lên chỗ trống, xem chỗ nào con trỏ nhận.
Loại cần trần hay làm người mới mất thời gian nhất, vì phải dựng trần trước đã. Cách dựng trần và lưới trần nằm ở bài cách vẽ trần trong Revit.
Định vị và sao chép hàng loạt
Cấu kiện đặt xong định vị bằng ba cách, xếp theo độ chính xác tăng dần.
- Kéo thả bằng chuột. Nhanh nhưng không chính xác, chỉ dùng cho bước bố trí sơ bộ.
- Gõ vào kích thước tạm hiện ra khi chọn cấu kiện. Chính xác tới milimét.
- Ghi kích thước thật bằng lệnh Dimension rồi khoá lại. Cấu kiện đi theo khi tường dời.
Cách thứ ba đáng dùng cho những thứ phải giữ khoảng cách cố định, ví dụ ổ cắm cách mép cửa đúng 300. Cách ghi và khoá kích thước nằm ở bài dim kích thước trong Revit.
Phím cách xoay cấu kiện 90 độ trước khi bấm đặt. Với cấu kiện cần tường thì phím cách còn đảo mặt trong ngoài.
Sao chép hàng loạt dùng lệnh Array: nó rải cấu kiện theo bước đều và giữ liên kết giữa các bản sao, nên đổi số lượng một lần là cả dãy đổi theo. Lệnh này và các lệnh chỉnh sửa khác nói kỹ ở bài cách copy trong Revit.
Group trong Revit: menu Model Group và hộp Create Group
Nút Model Group nằm ở tab Architecture, panel Model. Menu của nó có ba mục.
| Mục | Ý nghĩa |
|---|---|
| Place Model Group | Đặt một nhóm đã có vào vị trí mới |
| Create Group | Gộp các đối tượng đang chọn thành một nhóm mới |
| Load as Group into Open Projects | Nạp cả tệp dự án khác vào làm một nhóm |

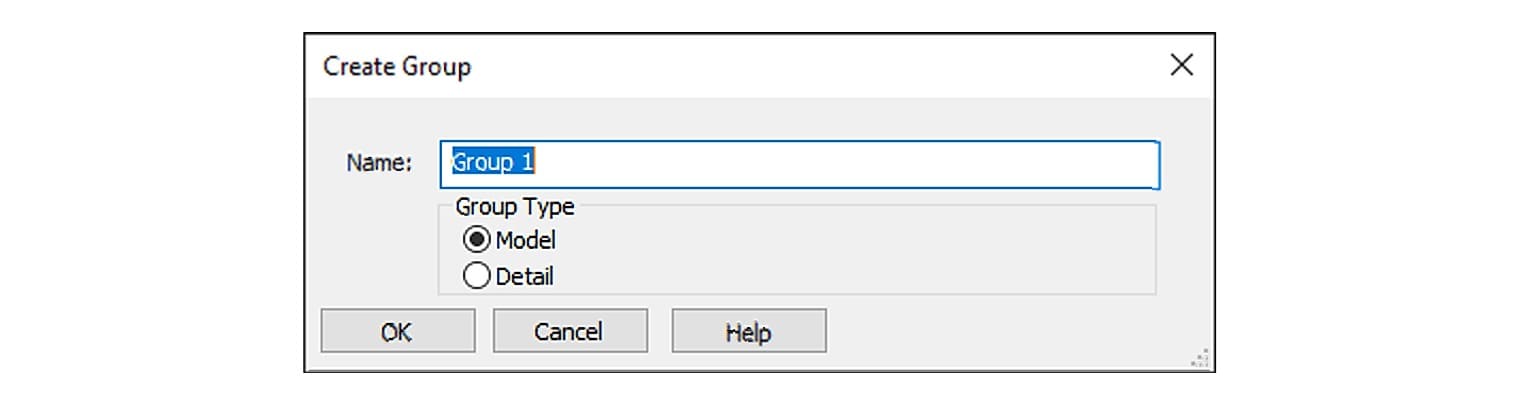

| Mục | Ý nghĩa |
|---|---|
| Ô Name | Tên nhóm. Điền sẵn Group 1; nên đổi thành tên nói được nội dung, ví dụ PHONG-NGU-DIEN-HINH |
| Model | Nhóm chứa cấu kiện mô hình: tường, cửa, bàn ghế |
| Detail | Nhóm chứa đối tượng chú thích: nét vẽ chi tiết, chữ, ký hiệu |
Hai lựa chọn ấy không phải là sở thích mà là luật: một nhóm không chứa được đồng thời cấu kiện mô hình và đối tượng chú thích. Chọn lẫn cả hai rồi bấm Create Group, Revit tạo một nhóm mô hình và đẩy phần chú thích sang một nhóm chi tiết đính kèm, như Autodesk mô tả ở trang Create an Attached Detail Group.
Cách gọi lệnh nhanh nhất là chọn sẵn các đối tượng rồi bấm Create Group trên tab Modify | Multi-Select.
Nhóm hay thư viện cấu kiện, và cách tạo group cho căn hộ điển hình

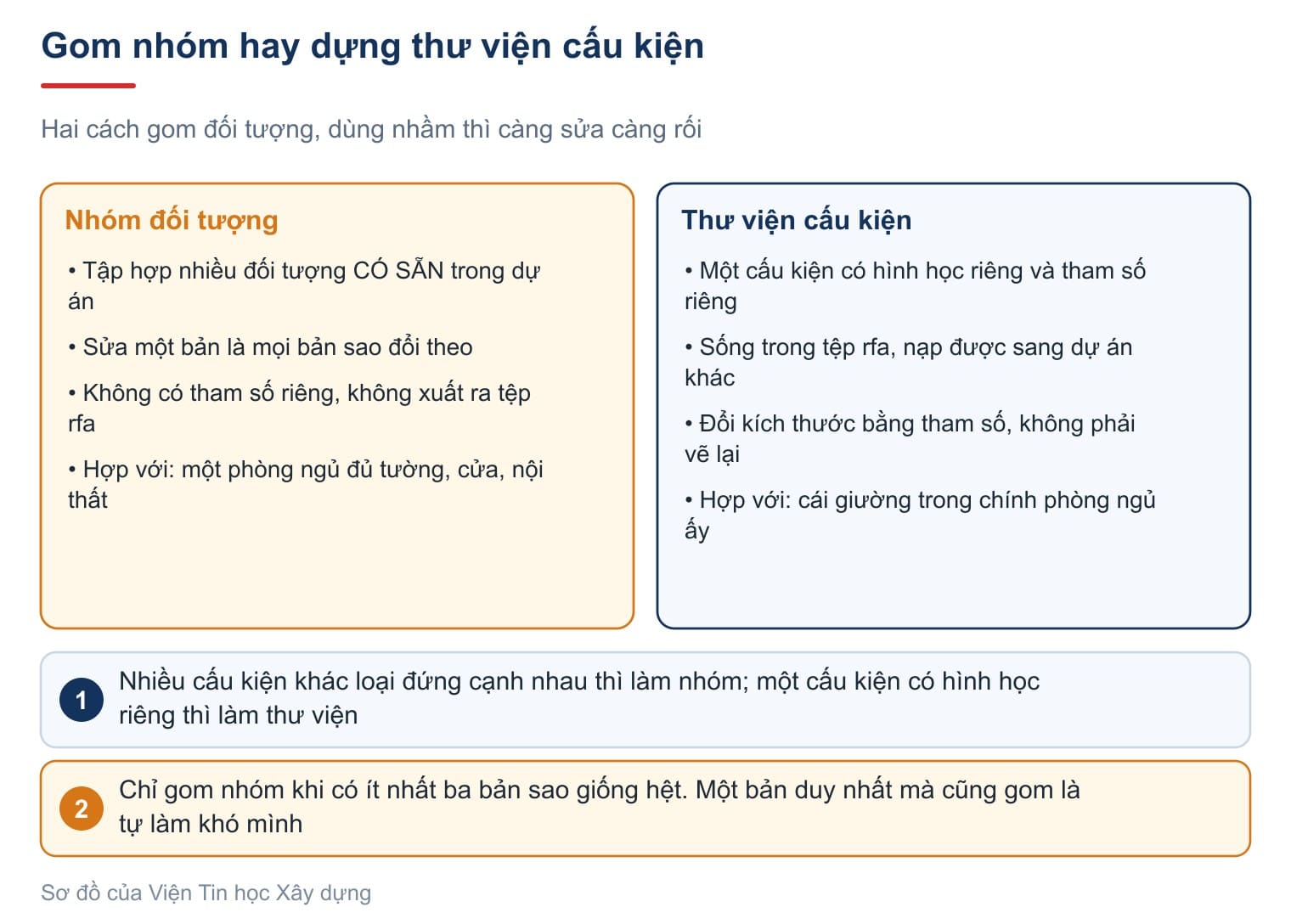

Hai thứ này hay bị nhầm, nhưng ranh giới rất rõ. Nhóm là tập hợp nhiều đối tượng đã có sẵn trong dự án; sửa một bản là mọi bản đổi theo, và nó không có tham số riêng, không xuất ra tệp .rfa. Thư viện cấu kiện là một cấu kiện có hình học và tham số riêng, sống trong tệp .rfa và nạp được sang dự án khác.
Quy tắc chọn gọn trong một câu: nhiều cấu kiện khác loại đứng cạnh nhau thì làm nhóm; một cấu kiện có hình học riêng thì làm thư viện. Một phòng ngủ đầy đủ là nhóm; cái giường trong phòng ấy là thư viện. Cách dựng thư viện nằm ở bài cách tạo family trong Revit.

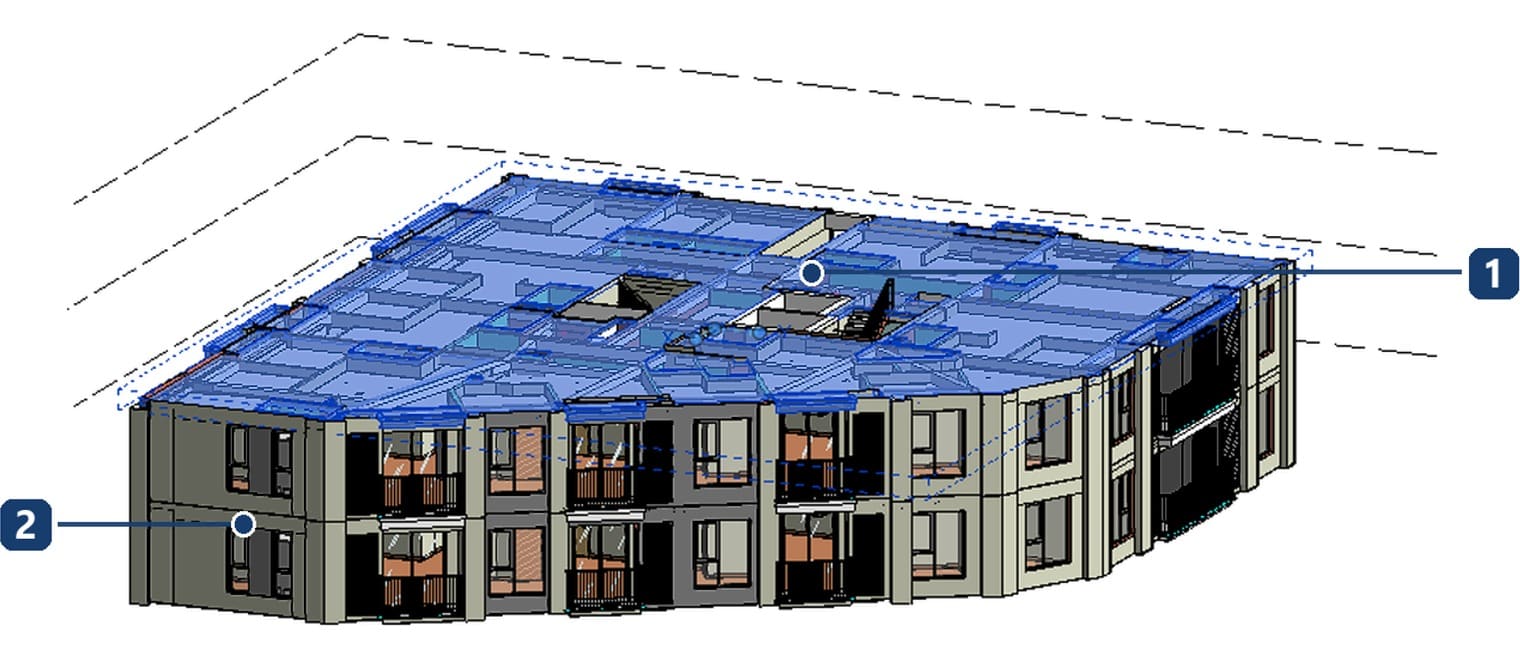

Hồ sơ chung cư dùng nhóm ở mức rất cao. Rê chuột vào bất kỳ mảng nào cũng ra một Model Group.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Nhóm sàn bê tông | Toàn bộ mảng sàn của một tầng nằm trong một nhóm duy nhất. Sửa một chỗ là mọi bản sao đổi theo |
| 2 | Nhóm tường ngoài | Phần tường bao thuộc nhóm khác. Người dựng chia nhóm theo cấu kiện chứ không theo phòng |

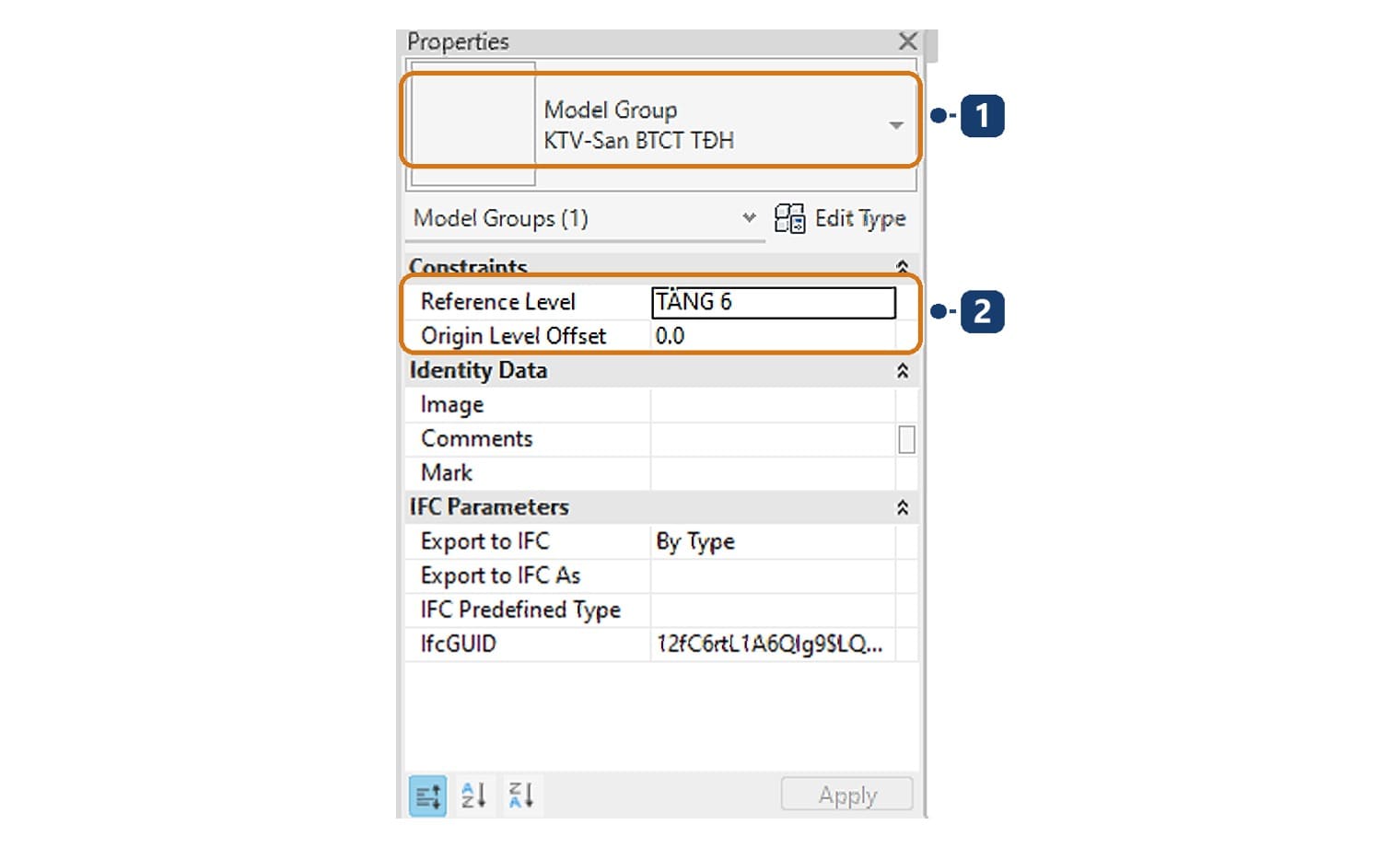

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Tên nhóm | Đặt theo quy ước riêng: mã công trình, loại cấu kiện, rồi người phụ trách. Nhìn tên là biết ngay nhóm của ai |
| 2 | Reference Level và Origin Level Offset | Hai ô này quyết định nhóm nằm ở cao độ nào khi dán sang tầng khác |
Cái được và cái mất đều rõ. Được: nhà nhiều căn giống nhau thì sửa một lần là xong cả dãy. Mất: nhóm lồng nhóm nhiều lớp thì chọn một bức tường phải gõ Tab mấy lần, và mô hình nặng hơn.
Nguyên tắc rút ra: chỉ gom nhóm khi có ít nhất ba bản sao giống hệt. Một bản duy nhất mà cũng gom nhóm là tự làm khó mình.

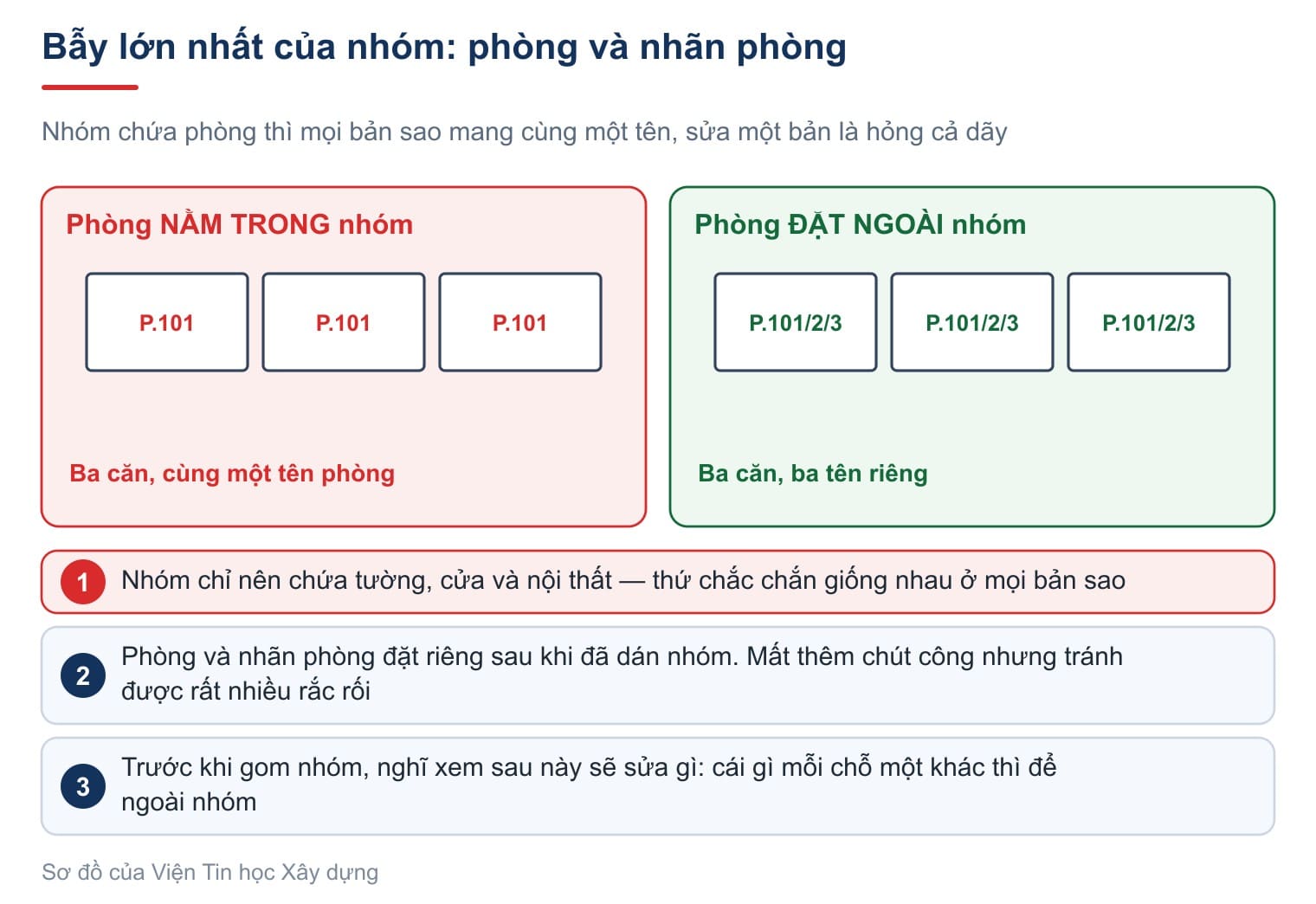

Bẫy lớn nhất: phòng và nhãn phòng nằm trong nhóm
Nhóm chứa phòng thì mỗi bản sao mang một phòng, và tên phòng giống hệt nhau ở mọi bản. Sửa tên một bản là tất cả đổi theo, kể cả những bản đáng lẽ phải mang tên khác.
Cách xử lý là để phòng ra ngoài nhóm. Nhóm chỉ chứa tường, cửa và nội thất; phòng và nhãn đặt riêng sau khi đã dán nhóm. Cách này mất thêm chút công nhưng tránh được rất nhiều rắc rối khi lập bảng thống kê phòng, xem bài tính diện tích phòng trong Revit.
Trước khi gom nhóm, hãy nghĩ xem sau này sẽ sửa gì. Cái gì chắc chắn giống nhau ở mọi bản sao thì cho vào nhóm; cái gì mỗi chỗ một khác thì để ngoài.
Model Text trong Revit: chữ nổi và tiếng Việt có dấu
Chữ ba chiều là chữ có bề dày, dựng thành khối thật trong mô hình. Nó khác hẳn chữ chú thích: chữ chú thích nằm trên giấy, chữ nổi nằm trên công trình. Dùng nó cho biển hiệu, tên toà nhà, số nhà và chữ trang trí trên mặt đứng.
Lệnh Model Text mờ đi khi đang ở mặt bằng. Chữ nổi cần một mặt phẳng làm việc đứng, nên phải mở mặt đứng hoặc mặt cắt thì nút mới sáng.

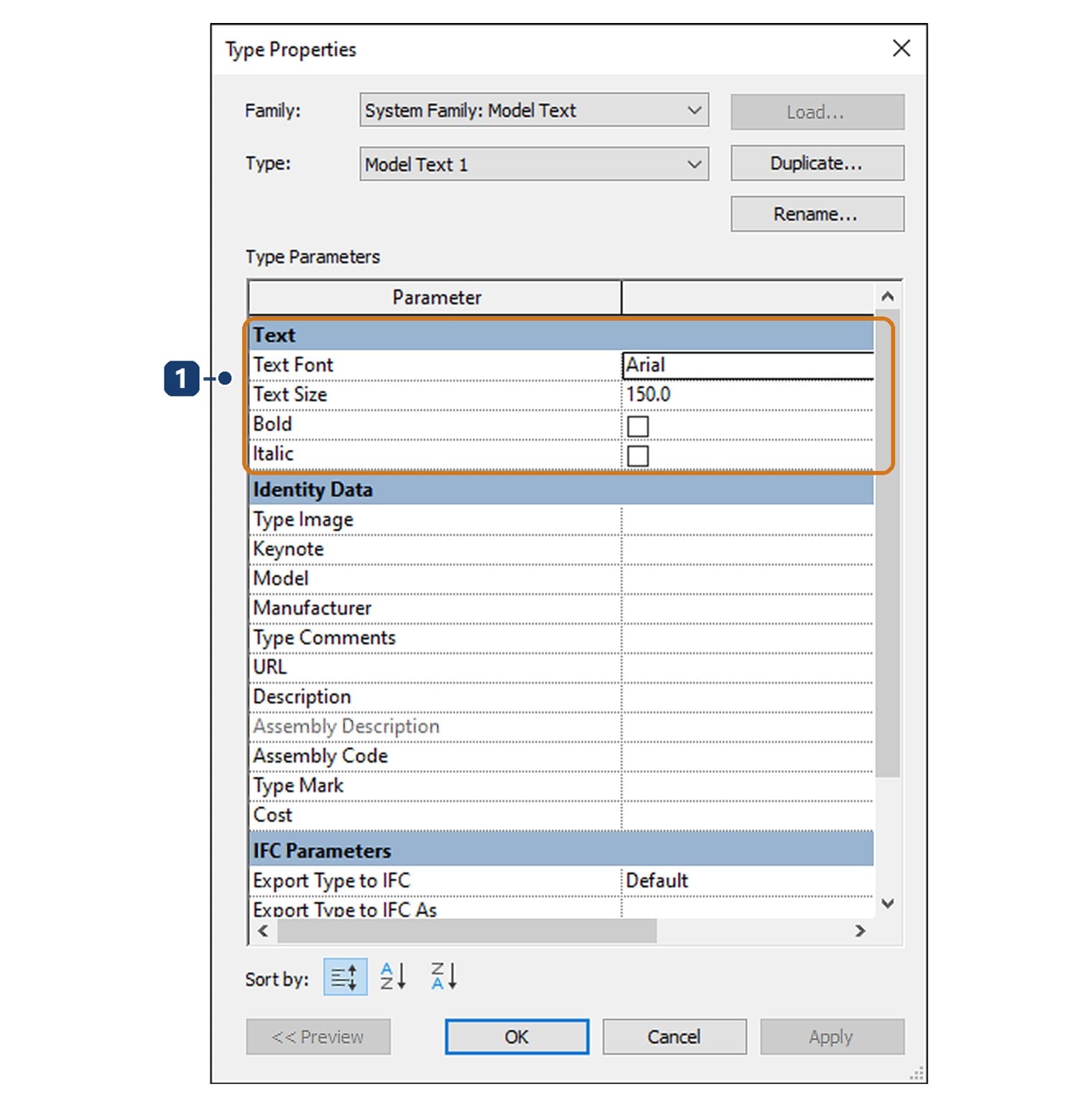

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Nhóm Text | Text Font, Text Size và hai ô đánh dấu Bold, Italic. Đây là toàn bộ những gì sửa được ở kiểu |
Hai tham số quan trọng nhất lại không nằm ở kiểu mà nằm ở bảng Properties của cá thể: Depth là bề dày chữ, và Material là vật liệu chữ. Text Size tính bằng milimét thật ngoài công trình, không đổi theo tỷ lệ bản vẽ.

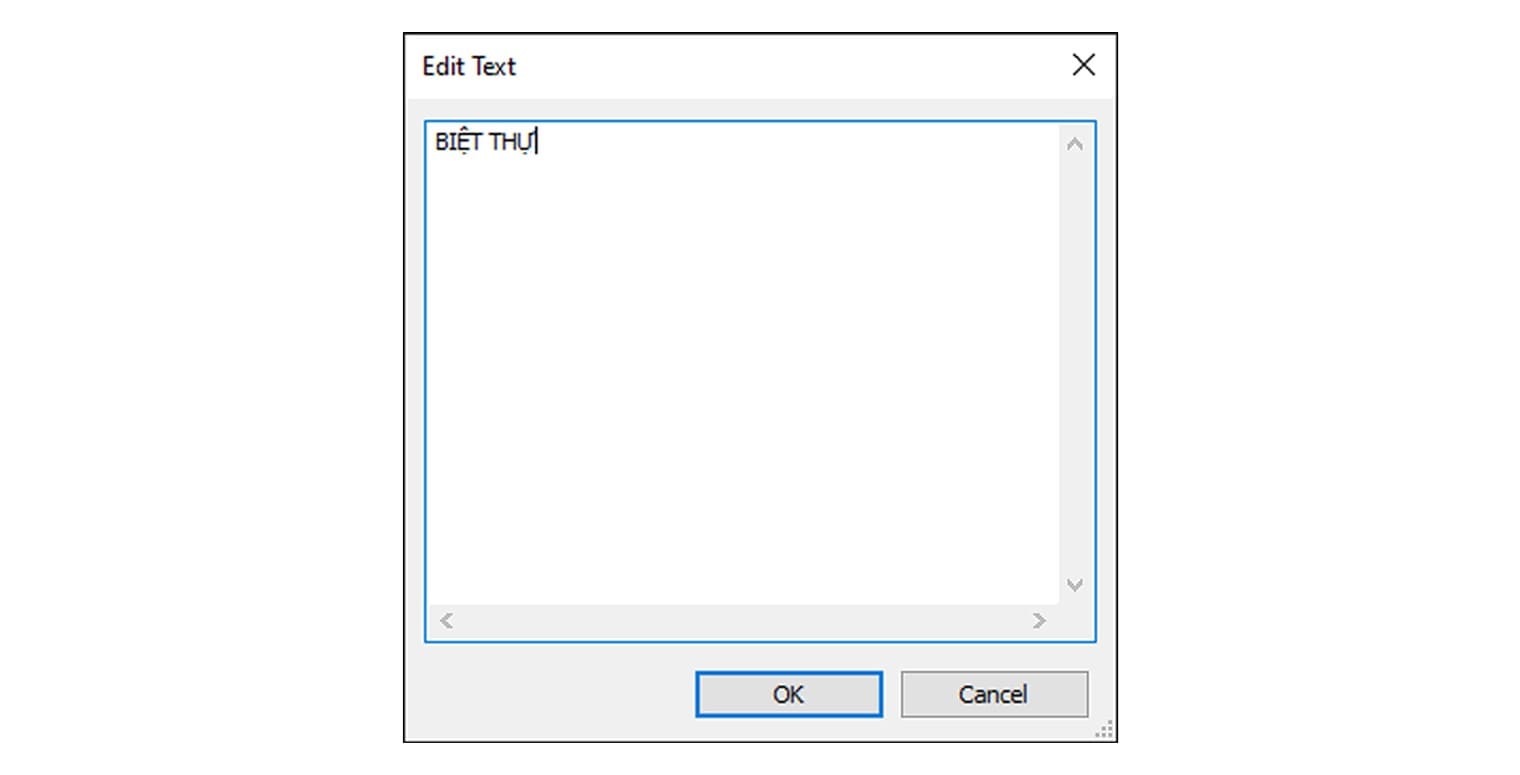

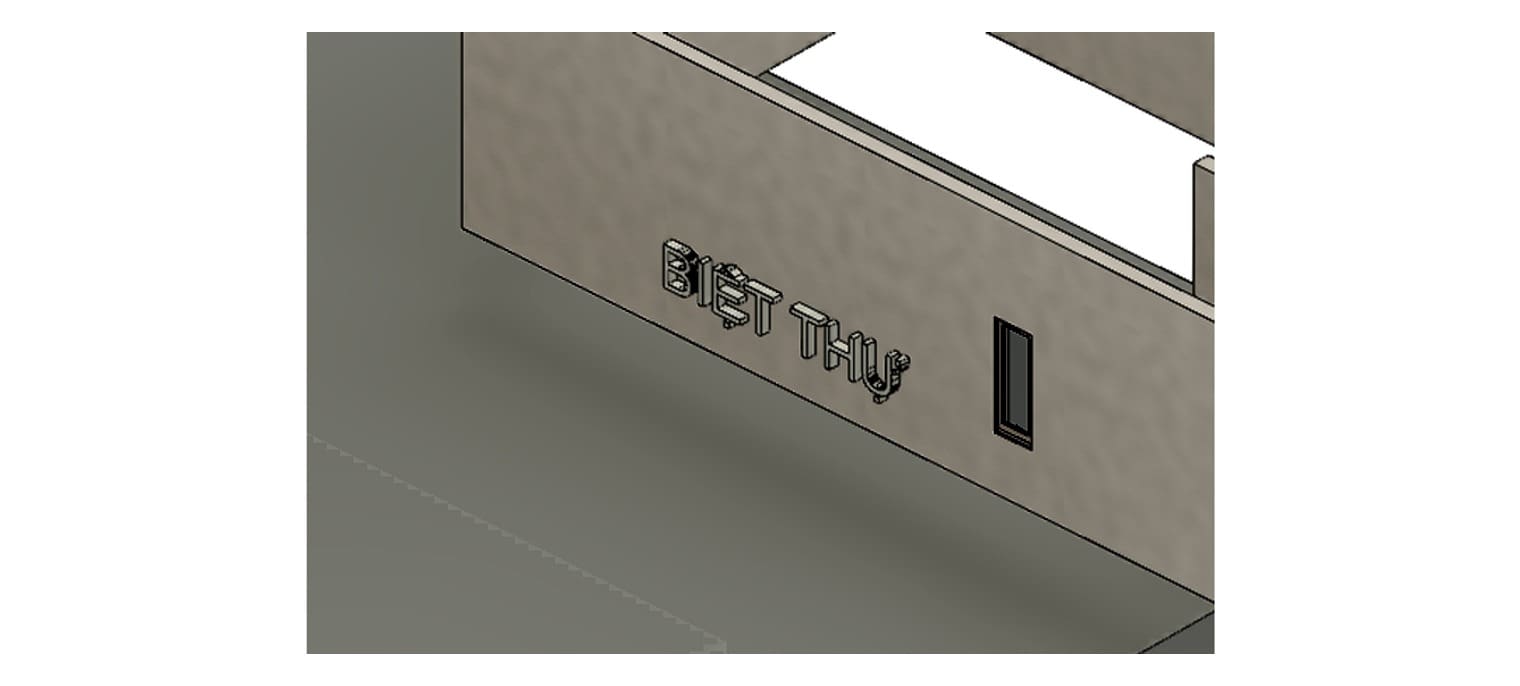

Câu hỏi đầu tiên của người dùng Việt Nam là chữ nổi có gõ được tiếng Việt không. Câu trả lời đo được: có, và đủ dấu, kể cả dấu nặng dưới nguyên âm có mũ lẫn dấu móc. Không cần đổi phông hay cài thêm gì. Autodesk mô tả trình tự đặt ở trang Add Model Text.
Gõ trực tiếp vào ô Edit Text đôi khi bị bộ gõ tiếng Việt làm sai chữ. Cách chắc chắn là soạn sẵn nội dung ở nơi khác rồi dán vào ô.
Làm thử: một phòng ngủ điển hình thành nhóm
Một bài ba mươi phút. Làm trên mô hình đã có tường và cửa của một phòng.
- Vào Architecture, panel Build, nút Component, chọn Place a Component. Đặt một cái giường vào phòng.
- Thử đặt một đèn tường vào giữa phòng, chỗ không có tường. Ghi lại điều xảy ra.
- Đặt đèn tường ấy lên đúng một bức tường. Trước khi bấm, gõ phím cách và ghi lại mặt nào đổi.
- Chọn cái giường, gõ vào kích thước tạm để đặt nó cách tường đúng 600.
- Chọn toàn bộ tường, cửa và nội thất của phòng. Bấm Create Group, đặt tên
PHONG-NGU-DIEN-HINH. - Chọn thêm một nhãn chữ rồi thử gom nhóm lần nữa. Ghi lại Revit xử lý thế nào với phần chú thích.
- Dán nhóm sang hai vị trí khác. Sửa một cái giường ở bản thứ nhất và kiểm tra hai bản kia.
- Đặt phòng và nhãn phòng cho cả ba bản, sau khi đã dán nhóm. Đặt ba tên khác nhau.
- Mở mặt đứng, gọi Model Text, dán vào một chuỗi chữ tiếng Việt có dấu rồi đặt lên mặt tiền.
- Chọn chữ vừa đặt, sửa ô Depth trong Properties, rồi lưu dự án.
Bước 6 và bước 8 là hai bước đáng giá nhất: một bước cho thấy luật tách nhóm, bước kia cho thấy vì sao phòng phải nằm ngoài nhóm.
Câu hỏi thường gặp
Vì sao nút Component mờ, không bấm được?
Còn một lệnh vẽ biên đang chạy dở, ví dụ Ramp hay Floor chưa bấm hoàn thành. Thoát lệnh cũ là nút sáng lại.
Gom nhóm hay dựng family thì hơn?
Nhiều cấu kiện khác loại đứng cạnh nhau thì gom nhóm. Một cấu kiện có hình học riêng và cần tham số thì dựng family.
Vì sao sửa tên một phòng thì cả dãy căn hộ đổi theo?
Vì phòng đang nằm trong nhóm. Để phòng và nhãn phòng ra ngoài nhóm, đặt riêng sau khi dán.
Chữ nổi có gõ được tiếng Việt có dấu không?
Có, đủ dấu với phông Arial mặc định. Nên soạn nội dung ở nơi khác rồi dán vào ô Edit Text để bộ gõ không làm sai chữ.
