Cách copy trong Revit không giống AutoCAD ở một điểm quyết định: phải chọn đối tượng trước rồi mới gọi lệnh. Hiểu đúng thứ tự ấy thì nửa số lỗi khi chép biến mất.
Bài này đi từ cách chọn cho trúng, qua các lệnh chép trong cùng một khung nhìn, tới cách dán sang tầng khác. Muốn học trọn khâu dựng mô hình rồi triển khai hồ sơ thì xem khóa Revit Architecture.

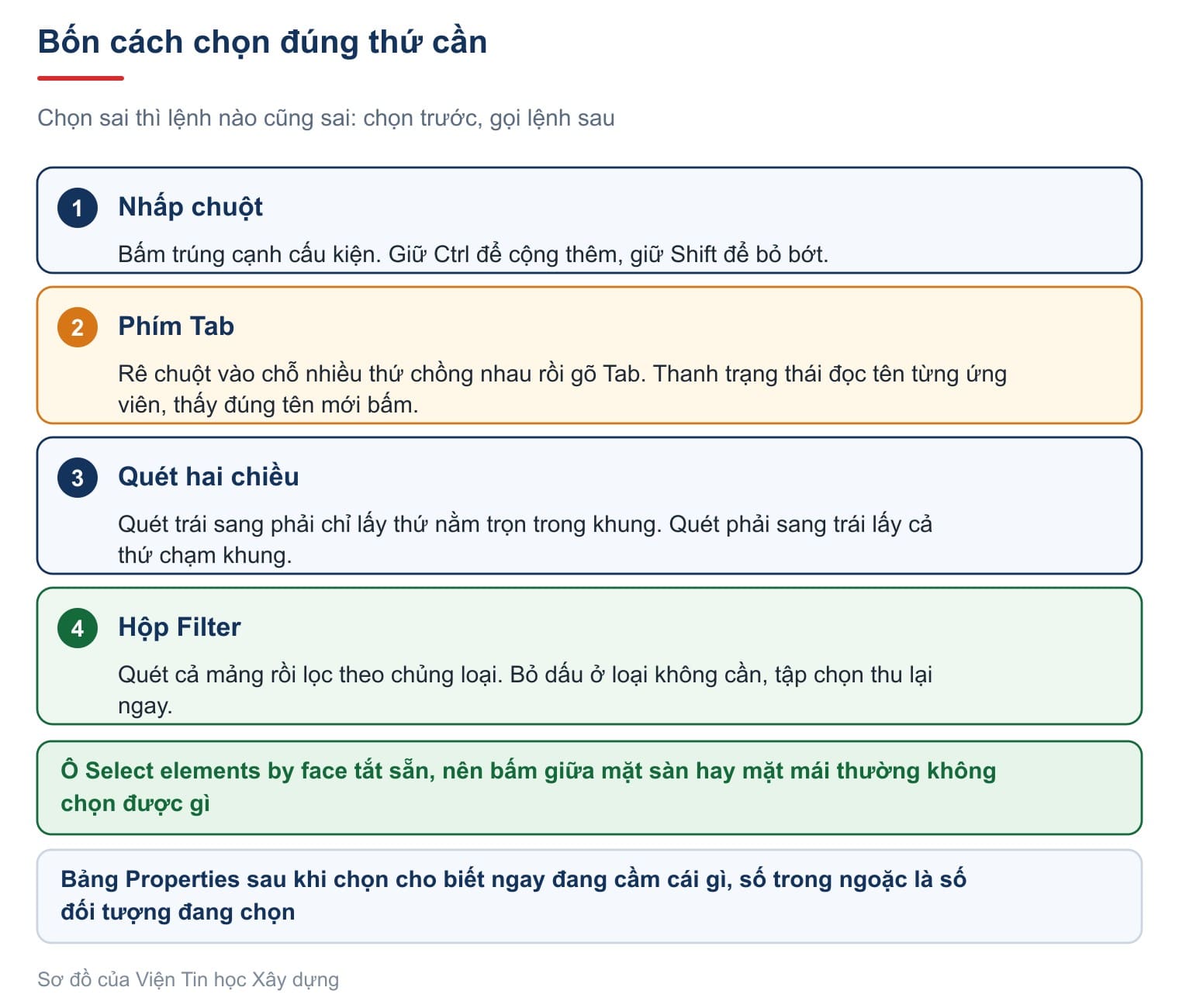

Chọn đối tượng trong Revit: bốn cách và thứ tự bắt buộc
Mọi lệnh chỉnh sửa đều bắt đầu bằng việc chọn. Thanh trạng thái nhắc sẵn bốn thao tác: nhấp để chọn, phím Tab để đổi sang đối tượng khác, giữ Ctrl để cộng thêm, giữ Shift để bỏ bớt.
Nút Select ở đầu mọi tab giữ năm ô quyết định thứ gì được phép chọn.
| Mục | Ý nghĩa |
|---|---|
| Select links | Cho chọn mô hình liên kết. Đang bật |
| Select underlay elements | Cho chọn cấu kiện của lớp nền mờ. Đang tắt |
| Select pinned elements | Cho chọn cấu kiện đã ghim. Đang bật |
| Select elements by face | Cho bấm vào mặt cấu kiện để chọn. Đang tắt, nên mặc định chỉ bấm trúng cạnh mới chọn được |
| Drag elements on selection | Cho kéo cấu kiện ngay khi vừa bấm trúng. Đang bật |
Ô Select elements by face tắt sẵn chính là nguồn của câu hỏi quen thuộc: bấm giữa mái hay giữa sàn mà không chọn được gì. Trong khung nhìn ba chiều, mặt cấu kiện rất lớn còn cạnh thì mảnh, nên bật ô này lên là chọn dễ hẳn.
Muốn lấy nhiều đối tượng cùng lúc thì quét chuột, và chiều quét quyết định kết quả.
Quét từ trái sang phải cho khung nét liền và chỉ chọn những gì nằm trọn bên trong. Quét từ phải sang trái cho khung nét đứt và chọn cả những gì chỉ chạm vào khung. Chiều thứ hai dùng khi cần vơ cả một dải, ví dụ toàn bộ tường cắt ngang một tuyến.
Lọc tập chọn bằng hộp Filter và đọc bảng Properties
Quét xong thường dính cả thứ không cần. Hộp Filter ở góc dưới bên phải thanh trạng thái lọc lại theo chủng loại.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Cột Category | Mỗi dòng là một chủng loại. Bỏ dấu ở dòng nào thì nhóm đó rời khỏi tập chọn |
| 2 | Cột Count | Số đối tượng của từng chủng loại, đọc rất nhanh ra mô hình đang có gì |
| 3 | Total Selected Items | Tổng số đang chọn, cập nhật ngay khi bỏ dấu |
Ví dụ dùng hàng ngày: quét cả một tầng rồi lọc lấy riêng cửa đi để đổi kiểu, hoặc lọc lấy riêng tường để đổi chiều cao. Hai nút Check All và Check None bật tắt nhanh toàn bộ.
Chọn xong, bảng Properties cho biết ngay mình đang cầm cái gì.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Family và kiểu | Dòng trên cùng ghi Family và kiểu của đối tượng đang chọn |
| 2 | Ô lọc và nút Edit Type | Ghi chủng loại kèm số lượng đang chọn; nút bên cạnh mở tham số của kiểu |
| 3 | Ràng buộc chân | Cao độ chân và độ lệch so với cao độ đó |
| 4 | Ràng buộc đỉnh | Cao độ đỉnh, chiều cao và độ lệch đỉnh |
Nút Edit Type sửa cả kiểu, nên một cú bấm ở đó có thể đổi hàng trăm bức tường trong mô hình. Muốn đổi riêng một cái thì sửa ở phần tham số cá thể.
Nhóm lệnh chỉnh sửa nằm ở đâu trên ribbon
Chọn một đối tượng thì ribbon tự mở tab ngữ cảnh, tên bắt đầu bằng chữ Modify. Chọn một bức tường thì tab có tên Modify Walls.
| Bảng lệnh | Dùng để làm gì |
|---|---|
| Clipboard | Cope, Cut, Copy, Paste. Nút Paste có menu thả xuống, nói kỹ ở mục dán sang tầng |
| Geometry | Join nối hai cấu kiện thành khối liền, Cut khoét khối này bằng khối kia |
| Controls | Ghim, gỡ ghim và các nút điều khiển vị trí |
| Modify | Move, Copy, Rotate, Mirror, Array, Align, Offset, Trim, Extend, Split, Pin |
Trình tự dùng gần như nhau ở mọi lệnh: chọn đối tượng, gọi lệnh, rồi làm theo lời nhắc trên thanh trạng thái. Thanh tuỳ chọn ngay dưới ribbon thường có thêm ô đánh dấu. Hầu hết lệnh có phím tắt hai chữ, chẳng hạn MV cho Move và CO cho Copy, tra đủ ở bài phím tắt Revit.

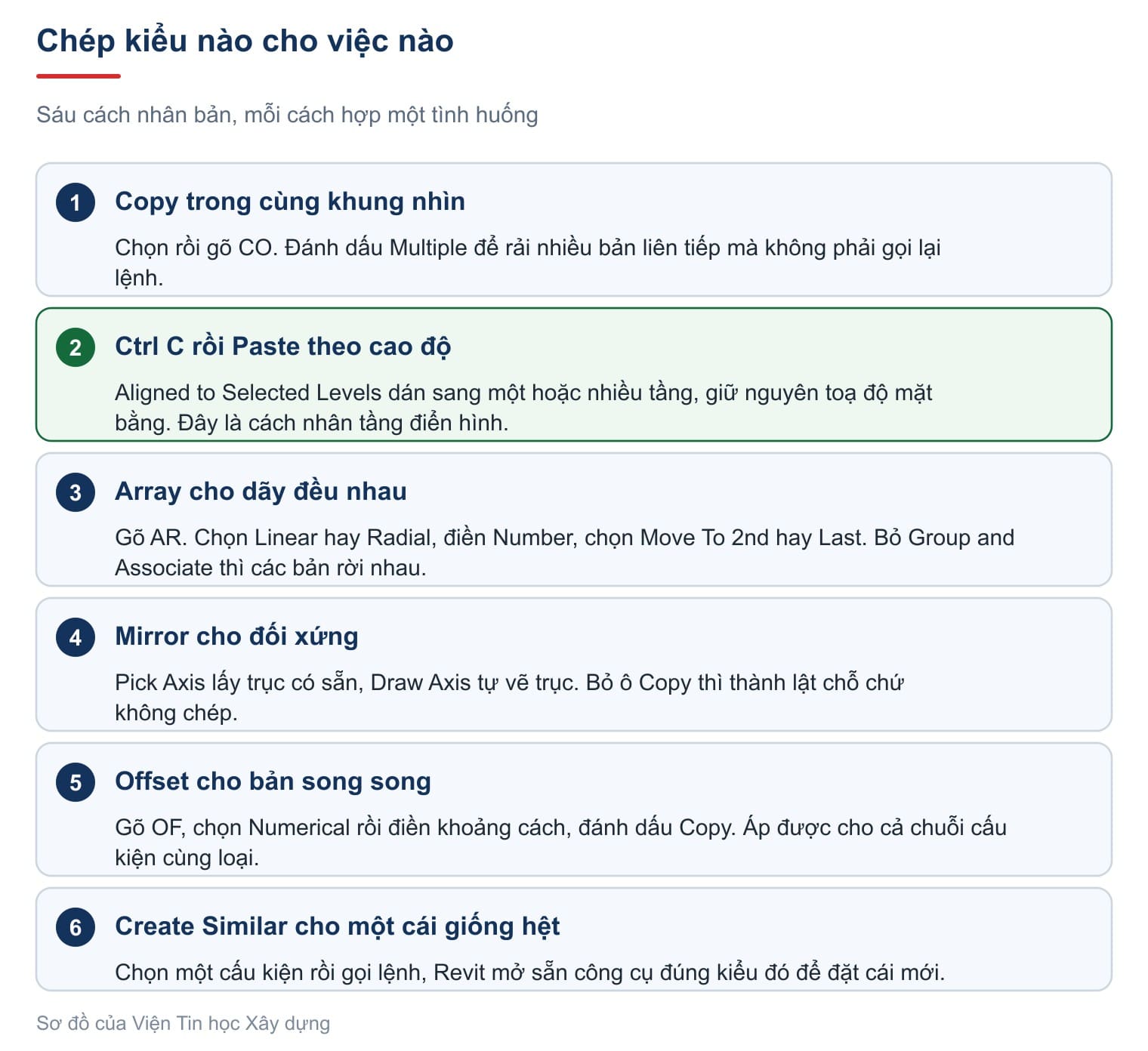

Cách copy trong Revit trong cùng một khung nhìn
Lệnh Copy, phím tắt CO, chép rồi đặt bản sao ngay lập tức. Nó khác hẳn Copy to Clipboard, thứ chỉ đưa đối tượng vào bộ nhớ tạm để dán sau.
Trình tự bốn bước: chọn đối tượng, gọi lệnh, bấm một điểm gốc, rồi rê chuột và bấm điểm đích hoặc gõ thẳng khoảng cách. Autodesk mô tả đủ các cách nhân bản ở trang About Copying Elements.
| Ô | Ý nghĩa |
|---|---|
| Constrain | Khoá hướng đi, chỉ cho dời theo phương vuông góc hoặc cùng phương với cấu kiện |
| Disjoin | Cắt liên kết với cấu kiện xung quanh trước khi dời. Bản được dời nhận mã đối tượng mới |
| Multiple | Rải nhiều bản liên tiếp, khỏi phải gọi lại lệnh sau mỗi bản |
Ba ô này dùng chung cho Move và Copy. Riêng Disjoin phải cẩn thận: cấu kiện sau khi cắt liên kết mang mã mới, nên các bảng thống kê hay ghi chú trỏ theo mã cũ sẽ mất dấu.
Một cách chép nữa ít người dùng là Create Similar. Chọn một cấu kiện rồi gọi lệnh, Revit mở sẵn đúng công cụ với đúng kiểu đó, bấm đâu là đặt được cái mới ở đó.
Copy lên tầng khác bằng Paste Aligned
Đây là chỗ Revit khác hẳn phần mềm hai chiều, và cũng là câu hỏi hay gặp nhất. Chép trong cùng mặt bằng thì dùng CO, nhưng nhân cả một tầng điển hình lên tầng trên thì phải qua bộ nhớ tạm.
| Mục | Ý nghĩa |
|---|---|
| Paste from Clipboard | Dán rồi tự chọn vị trí bằng chuột |
| Aligned to Selected Levels | Dán sang một hoặc nhiều cao độ, giữ nguyên toạ độ mặt bằng. Đây là mục dùng nhiều nhất |
| Aligned to Selected Views | Dán sang khung nhìn khác. Mờ đi khi đang chọn từ mặt bằng |
| Aligned to Current View | Dán vào chính khung nhìn đang mở |
| Aligned to Same Place | Dán đúng vị trí cũ, dùng khi sang một dự án khác cùng hệ toạ độ |
Trình tự dán sang tầng khác gồm bốn bước. Chọn các cấu kiện cần chép trong mặt bằng tầng dưới. Nhấn Ctrl + C. Mở menu dưới nút Paste rồi chọn Aligned to Selected Levels. Trong hộp hiện ra, giữ Ctrl để chọn nhiều cao độ cùng lúc rồi bấm OK. Autodesk liệt kê đủ năm mục ở trang Paste Aligned Elements.
Cách này giữ nguyên toạ độ mặt bằng nên cấu kiện rơi đúng vị trí cũ ở tầng trên, giữ nguyên kiểu và mọi tham số cá thể. Nhưng phải mở tầng đó kiểm tra lại: cửa và cửa sổ chỉ tồn tại nếu ở đúng chỗ ấy có tường, mà tầng trên thường có tường khác tầng dưới.
Lệnh Array trong Revit: dãy thẳng và dãy tròn
Lệnh Array, phím tắt AR, nhân đối tượng thành dãy đều nhau. Hợp với dãy cửa sổ giống nhau trên một mặt tiền, hàng cột, hay hàng ghế.
| Tuỳ chọn | Ý nghĩa |
|---|---|
| Linear / Radial | Dãy theo đường thẳng hoặc dãy theo cung tròn |
| Group and Associate | Gom cả dãy thành một nhóm. Bỏ dấu thì các bản rời nhau, sửa một cái không ảnh hưởng cái khác |
| Number | Tổng số bản trong dãy, kể cả bản gốc |
| Move To 2nd | Con số vừa gõ là khoảng cách giữa hai bản liền nhau |
| Move To Last | Con số vừa gõ là chiều dài cả dãy, Revit tự chia đều |
| Constrain | Khoá hướng rải, chỉ cho đi vuông góc hoặc cùng phương với cấu kiện |
Hai mục Move To là chỗ hay nhầm nhất. Chọn 2nd rồi gõ 1200 thì được các bản cách nhau 1200 mm. Chọn Last rồi gõ 1200 thì cả dãy dài 1200 mm, các bản xúm lại gần nhau. Autodesk mô tả từng bước ở trang Create a Linear Array.
Dãy tròn làm gần như dãy thẳng, chỉ thêm một bước: kéo tâm xoay về đúng chỗ trước khi rải, vì mặc định tâm nằm ngay giữa cấu kiện đang chọn.
Lệnh Mirror, Offset và Align trong Revit
Ba lệnh này lo nốt các tình huống còn lại, và cả ba đều nằm cùng bảng Modify.
Mirror lấy đối xứng qua một trục. Có hai nút: Mirror - Pick Axis lấy một đường hoặc mặt phẳng tham chiếu có sẵn làm trục, còn Mirror - Draw Axis cho tự vẽ trục tạm. Ô Copy trên tab ngữ cảnh bật sẵn; bỏ dấu đi thì cấu kiện lật sang bên kia chứ không để lại bản gốc. Không lấy đối xứng quanh khoảng trống được, phải có đường để bắt.
Offset, phím tắt OF, chép hoặc dời cấu kiện song song với chính nó. Thanh tuỳ chọn cho chọn Graphical để kéo bằng chuột, hoặc Numerical để gõ thẳng khoảng cách. Đánh dấu ô Copy thì thành bản sao song song, bỏ dấu thì chỉ dời. Lệnh này áp được cho cả một chuỗi cấu kiện cùng Family, nên rất hợp khi cần một tuyến tường song song với tuyến cũ.
Align dóng cấu kiện thẳng hàng với một cấu kiện khác. Chọn đối tượng chuẩn trước, rồi chọn thứ cần dóng theo. Ô Multiple Alignment cho dóng nhiều cái một lượt, còn ô Lock đặt ràng buộc để sau này cái chuẩn dời thì cái kia dời theo.
Một điều tiện mà ít người biết: Revit nhớ lại thiết lập của các lệnh này giữa những lần dùng. Ô Copy của Mirror, ô Constrain và Disjoin của Move, các ô của Array đều giữ nguyên trạng thái lần trước. Bật một ô rồi quên tắt là lần sau vẫn còn đó.
Làm thử: nhân một tầng điển hình lên tầng trên
Một bài mười phút. Làm trên hồ sơ có ít nhất hai tầng và đã có tường, cửa.
- Mở mặt bằng tầng một, rê chuột vào chỗ tường và cửa chồng nhau, gõ Tab vài lần và đọc tên từng ứng viên trên thanh trạng thái.
- Quét từ trái sang phải một góc nhà, ghi lại số đối tượng chọn được.
- Quét đúng vùng ấy từ phải sang trái, so số đối tượng với lần trước và giải thích chênh lệch.
- Bấm nút mở hộp Filter, bỏ dấu mọi chủng loại trừ Doors, rồi bấm OK.
- Nhấn Ctrl + C, mở menu dưới nút Paste, chọn Aligned to Selected Levels.
- Chọn cao độ tầng hai rồi bấm OK.
- Mở mặt bằng tầng hai, đếm xem bao nhiêu cửa dán được và bao nhiêu cửa bị bỏ.
- Chọn một cửa vừa dán, đọc ô Level trong Properties để chắc nó nằm đúng tầng.
- Chọn một cửa sổ ở mặt tiền, gõ AR, đặt Number là 4 và Move To là 2nd, rồi rải một dãy cách nhau 1200 mm.
- Bỏ dấu Group and Associate rồi làm lại, so sánh hai kết quả khi thử xoá một bản.
Bước 7 là bài học quan trọng nhất: cửa nào không tìm được tường ở tầng trên thì Revit bỏ qua, và đó là lý do luôn phải mở tầng đích kiểm tra lại. Cách đặt cửa và tạo kiểu cửa nói kỹ ở bài cách vẽ cửa trong Revit.
Câu hỏi thường gặp
Copy và Copy to Clipboard khác nhau thế nào?
Copy, phím tắt CO, chép rồi đặt bản sao ngay trong khung nhìn đang mở. Copy to Clipboard đưa đối tượng vào bộ nhớ tạm để dán sau, kể cả sang tầng khác hay sang dự án khác.
Vì sao dán sang tầng trên mà thiếu mất mấy cánh cửa?
Cửa và cửa sổ phải nằm trong tường. Chỗ nào ở tầng trên không có tường thì bản sao không tồn tại được, nên Revit bỏ qua. Mở tầng đích kiểm tra là bước bắt buộc.
Bấm giữa sàn mà không chọn được, sửa ở đâu?
Mở menu nút Select rồi bật ô Select elements by face. Mặc định ô này tắt, nên chỉ bấm trúng cạnh mới chọn được.
Muốn dãy Array mà các bản rời nhau thì làm sao?
Bỏ dấu ô Group and Associate trước khi rải. Khi đó Revit tạo đủ số bản nhưng không gom thành nhóm, sửa một bản không ảnh hưởng bản khác.
