Bạn muốn 6 lỗ bu lông đều trên một mặt bích tròn, gõ DIV, nhập 6, và được 6 điểm. Lần sau muốn 6 cọc đều trên một đoạn thẳng, cũng nhập 6, nhưng lại chỉ được 5 điểm. Lệnh chia đều trong CAD không hỏi bạn muốn bao nhiêu điểm, mà hỏi muốn chia thành bao nhiêu phần. Hiểu điều đó thì con số không bao giờ sai nữa.
Bài này đi qua bốn ví dụ trên bốn loại hình, mỗi ví dụ có số điểm và vị trí máy đặt thật. Muốn học trọn phần dựng hình, Viện có khoá AutoCAD cho ngành xây dựng.
Lệnh divide trong CAD làm gì
Lệnh đặt các điểm lên một đối tượng để chia nó thành những phần dài bằng nhau. Đối tượng không bị cắt ra; nét vẫn là một nét nguyên, chỉ có thêm điểm nằm trên nó.
Trang Divide and Measure của Autodesk hướng dẫn nhập đúng thứ ấy: "Enter 5 for the number of segments." Tức số đoạn, không phải số điểm.
Cách gọi lệnh
Bốn lối vào, đọc thẳng từ tệp cấu hình của bản 2027.
| Lối vào | Nội dung |
|---|---|
| Lệnh đầy đủ | DIVIDE |
| Lệnh tắt | DIV |
| Ribbon | Home → Draw → Divide |
| Menu cổ điển | Draw → Point → Divide |
Từng bước trên dòng lệnh
Cột giữa chép nguyên văn dòng nhắc của bản 2027.
| Bước | Máy hỏi | Bạn làm |
|---|---|---|
| 1 | Select object to divide: | Bấm vào đối tượng cần chia |
| 2 | Enter the number of segments or [Block]: | Nhập số phần, Enter |
Để ý chữ segments trong câu hỏi. Máy hỏi số đoạn, và từ số đoạn máy mới tính ra số điểm.
Số phần nhỏ nhất là 2, lớn nhất là 32767. Nhập 1 thì máy từ chối và báo nguyên văn Requires an integer between 2 and 32767, or option keyword.

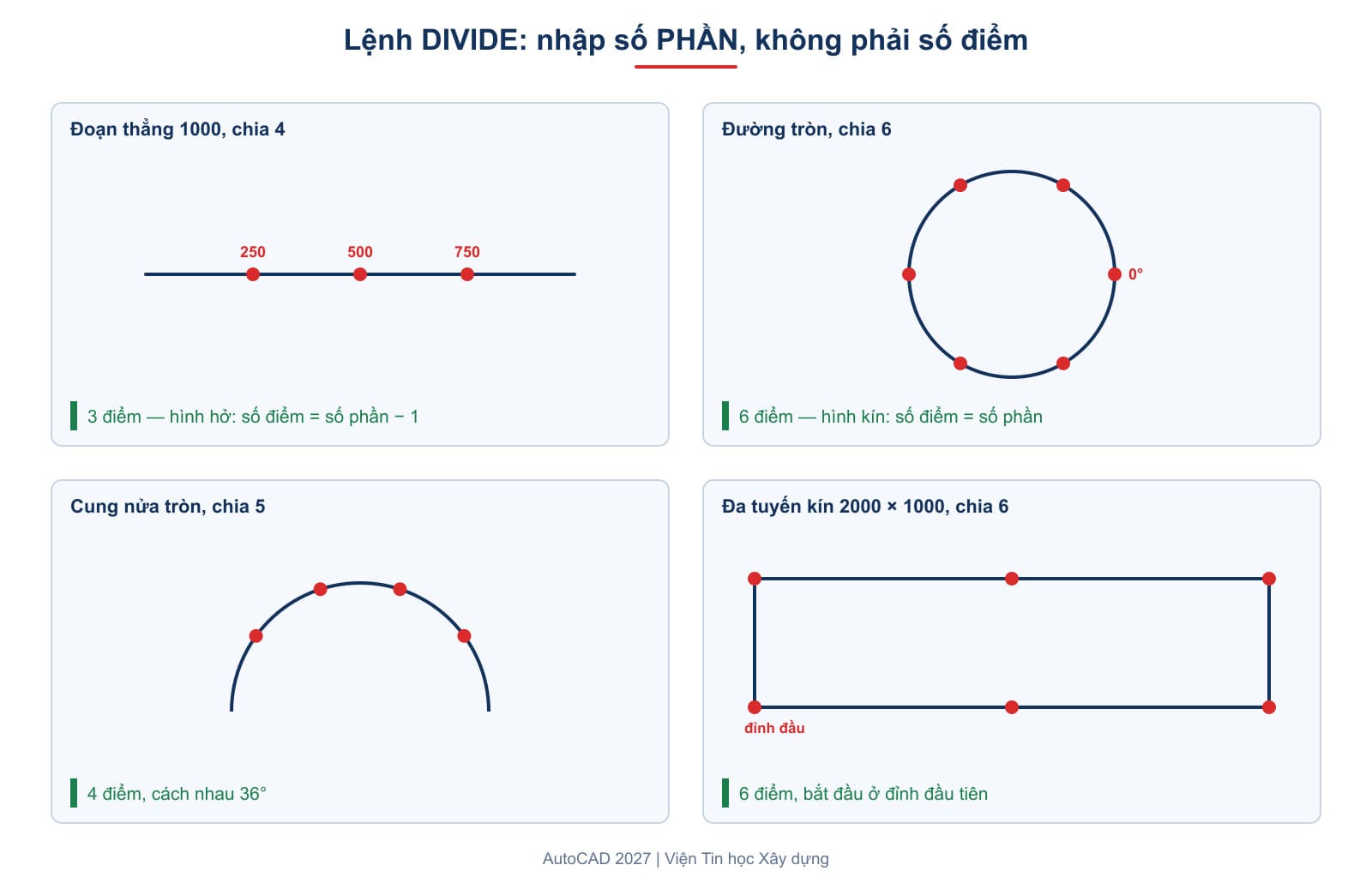

Ví dụ 1: chia đều đoạn thẳng trong CAD
Vẽ một đoạn thẳng từ 0,0 đến 1000,0. Gõ DIV, bấm vào nét, nhập 4.
Máy đặt ba điểm, tại 250, 500 và 750. Đó là cách chia đoạn thẳng thành nhiều phần bằng nhau trong CAD: bốn phần, mỗi phần dài 250.
Ba điểm cho bốn phần, vì hai đầu mút của nét đã là ranh giới sẵn, máy không đặt điểm ở đó. Đây là quy tắc cho mọi hình hở như đoạn thẳng, cung, đa tuyến hở.
| Hình | Số điểm máy đặt |
|---|---|
| Hình hở | Số phần − 1 |
| Hình kín | Bằng đúng số phần |
Ví dụ 2: lệnh chia đều hình tròn trong CAD
Vẽ một đường tròn tâm 0,0, bán kính 500. Gõ DIV, bấm vào đường tròn, nhập 6.
Lần này máy đặt đủ sáu điểm, cách nhau 60 độ. Điểm đầu tiên nằm ngay ở góc 0 độ, tức bên phải tâm, tại 500,0. Năm điểm còn lại ở 60, 120, 180, 240 và 300 độ.
Sáu điểm cho sáu phần, vì đường tròn kín: không có đầu mút nào làm ranh giới sẵn, nên điểm thứ sáu phải được đặt ra để khép vòng.
Toạ độ máy đặt, tính so với tâm, như sau.
| Góc | Toạ độ điểm |
|---|---|
| 0° | 500 ; 0 |
| 60° | 250 ; 433,01 |
| 120° | −250 ; 433,01 |
| 180° | −500 ; 0 |
| 240° | −250 ; −433,01 |
| 300° | 250 ; −433,01 |
Một kết quả đáng nhớ rút ra từ bảng: khoảng cách thẳng giữa hai điểm kề nhau đúng bằng bán kính, 500. Sáu điểm chia đều trên đường tròn luôn là sáu đỉnh của một lục giác đều nội tiếp.
Đây là cách nhanh nhất để bố trí lỗ bu lông, cột quanh một sảnh tròn, hay chia mặt đồng hồ. Muốn vẽ hình tròn đúng tâm đúng bán kính trước khi chia, xem bài đường tròn trong CAD.
Ví dụ 3: lệnh chia đều cung tròn trong CAD
Đây là cụm được tìm nhiều nhất, và cũng là chỗ dễ nhầm nhất vì cung nằm giữa hai loại.
Vẽ một cung tâm 0,0, bán kính 500, từ 0 đến 180 độ, tức nửa đường tròn phía trên. Gõ DIV, bấm vào cung, nhập 5.
Máy đặt bốn điểm, tại 36, 72, 108 và 144 độ. Cung là hình hở, có hai đầu mút, nên theo quy tắc số điểm bằng số phần trừ một.
| Góc | Toạ độ điểm so với tâm |
|---|---|
| 36° | 404,51 ; 293,89 |
| 72° | 154,51 ; 475,53 |
| 108° | −154,51 ; 475,53 |
| 144° | −404,51 ; 293,89 |
Các điểm đối xứng qua trục đứng, đúng như chờ đợi ở một nửa đường tròn chia năm.
Nếu nhập 5 để mong có 5 điểm trên cung, bạn sẽ thiếu một điểm. Muốn 5 điểm chia đều bên trong cung thì phải nhập 6. Còn nếu cần cả hai đầu mút cùng các điểm giữa, tức 7 vị trí, thì nhập 6 rồi bắt thêm hai đầu mút bằng Endpoint.
Một số trang hướng dẫn tiếng Việt viết là "nhập số lượng điểm chia". Với cung, cách viết ấy dẫn đúng tới lỗi thiếu một điểm vừa kể. Cách đo chiều dài cung sau khi chia nằm ở bài đo cung tròn trong CAD.
Ví dụ 4: đa tuyến kín thì điểm bắt đầu từ đâu
Vẽ một đa tuyến kín hình chữ nhật 2000 × 1000, đỉnh đầu tiên ở góc dưới trái. Chu vi là 6000. Gõ DIV, bấm vào nó, nhập 6.
Máy đặt sáu điểm, cách nhau 1000 dọc theo chu vi. Chúng rơi vào bốn góc và điểm giữa hai cạnh dài. Điểm thứ sáu nằm ngay trên đỉnh đầu tiên, nơi đa tuyến bắt đầu.
Các điểm đi dọc chu vi theo đúng thứ tự bạn đã vẽ các đỉnh, bắt đầu tính từ đỉnh đầu tiên. Với hình chữ nhật này, sáu điểm lần lượt ở giữa cạnh dưới, góc dưới phải, góc trên phải, giữa cạnh trên, góc trên trái, rồi quay về góc dưới trái.
Lệnh chia đều khoảng cách trong CAD bằng block
Điểm chỉ để đánh dấu. Muốn đặt thẳng cấu kiện, dùng lựa chọn Block. Chuẩn bị trước một block, ví dụ tên DAM.
Giả sử cần chia đều khoảng cách giữa hai trục để đặt dầm phụ. Vẽ một nét nối hai trục, ở đây là nét chéo từ 0,0 đến 1000,1000. Gõ DIV, bấm vào nét, và trả lời như sau.
| Máy hỏi | Bạn nhập |
|---|---|
Enter the number of segments or [Block]: | B |
Enter name of block to insert: | DAM |
Align block with object? [Yes/No] <Y>: | Y |
Enter the number of segments: | 5 |
Máy chèn bốn block, đúng quy tắc hình hở, và mỗi block xoay 45 độ theo hướng nét. Xong việc thì xoá nét phụ đi, các block vẫn ở nguyên chỗ.
Chia đều hay chia theo khoảng
| Bạn biết | Dùng |
|---|---|
| Số phần cần chia | Lệnh chia đều |
| Khoảng cách giữa hai điểm | Lệnh measure trong CAD |
Chia xong thì dùng các điểm ấy thế nào? Cách thường gặp nhất là đặt cấu kiện vào đúng chỗ. Bật bắt điểm Node, gõ lệnh sao chép, chọn cấu kiện mẫu, lấy tâm của nó làm điểm gốc, rồi lần lượt bấm vào từng điểm chia. Mỗi lần bấm là một bản sao rơi đúng vị trí. Làm xong thì chọn hết các điểm đánh dấu và xoá đi, để bản vẽ không còn rác.
Chia xong mà không thấy điểm đâu thì không phải lệnh lỗi. Trên bản vẽ mới PDMODE bằng 0, mỗi điểm chỉ là một chấm bằng một điểm ảnh. Đổi kiểu điểm theo bài chỉnh point style trong CAD, và bật bắt điểm Node để bắt vào chúng.
Ba điều hay nghe nhưng không đúng
| Hay nghe | Bản 2027 thực sự làm gì |
|---|---|
| Nhập số điểm muốn có | Máy hỏi số phần; hình hở cho ra số phần trừ một điểm |
| Chia đều là cắt nét ra từng khúc | Nét vẫn nguyên một đối tượng, chỉ có thêm điểm |
| Chia được thành bao nhiêu phần tuỳ ý | Từ 2 đến 32767 phần |
Câu hỏi thường gặp
Lệnh chia đều trong CAD gõ tắt là gì?
Là DIV. Bấm vào đối tượng, nhập số phần, Enter.
Nhập 6 mà chỉ ra 5 điểm là sao?
Vì đối tượng là hình hở như đoạn thẳng hay cung. Hình hở cho số điểm bằng số phần trừ một.
Muốn 5 điểm đều trên một cung thì nhập mấy?
Nhập 6. Sáu phần cho năm điểm nằm bên trong cung.
Chia đường tròn thì điểm đầu tiên nằm đâu?
Tại góc 0 độ, tức bên phải tâm. Các điểm sau cách đều nhau theo góc.
Chia xong không thấy điểm?
Đổi PDMODE sang 3, hoặc gõ PTYPE để chọn kiểu điểm dễ thấy.
Đặt block thay cho điểm được không?
Được. Chọn Block, nhập tên block, trả lời Y để block xoay theo đối tượng.
