Dùng model in place trong Revit là dựng một khối ngay trong dự án, không qua tệp thư viện riêng. Trên ribbon, lệnh mang đúng tên Model In-Place. Nó hợp với những hình dạng chỉ xuất hiện đúng một lần: một quầy lễ tân uốn cong, một mảng trang trí mặt tiền, một bồn hoa xây tại chỗ.
Bài này đi từ hai hộp hỏi trước khi vẽ cho tới cách ghép và khoét khối. Muốn học trọn khâu dựng mô hình rồi triển khai hồ sơ thì xem khóa Revit Architecture.
Khối dựng tại chỗ trong Revit: khi nào nên dùng
Quy tắc chọn gọn trong một câu: thứ gì sẽ dùng lại thì dựng thành tệp .rfa riêng, thứ gì chỉ có một lần trong đời dự án này thì dựng tại chỗ.
Khối dựng tại chỗ không mang đi dự án khác được, và dùng nhiều thì làm tệp nặng lên. Cách dựng thư viện .rfa nằm ở bài cách tạo family trong Revit, trong đó có cả năm công cụ tạo hình dùng chung cho hai môi trường.
Lệnh nằm ở tab Architecture, panel Build, nút Component, mục Model In-Place.
Chủng loại đối tượng: hộp hỏi đầu tiên và ba hệ quả
Bấm Model In-Place là Revit hỏi hai câu trước khi cho vẽ. Đừng bấm cho qua: câu đầu tiên quyết định ba thứ rất khó sửa về sau.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Ô tìm chủng loại | Gõ vài chữ là lọc danh sách. Gõ Generic là ra ngay Generic Models |
| 2 | Danh sách chủng loại | Air Terminals, Casework, Ceilings, Columns, Doors và hàng chục chủng loại khác |
| 3 | Bảng Family Parameters | Tham số riêng của chủng loại vừa chọn. Với Generic Models thì bảng trống |

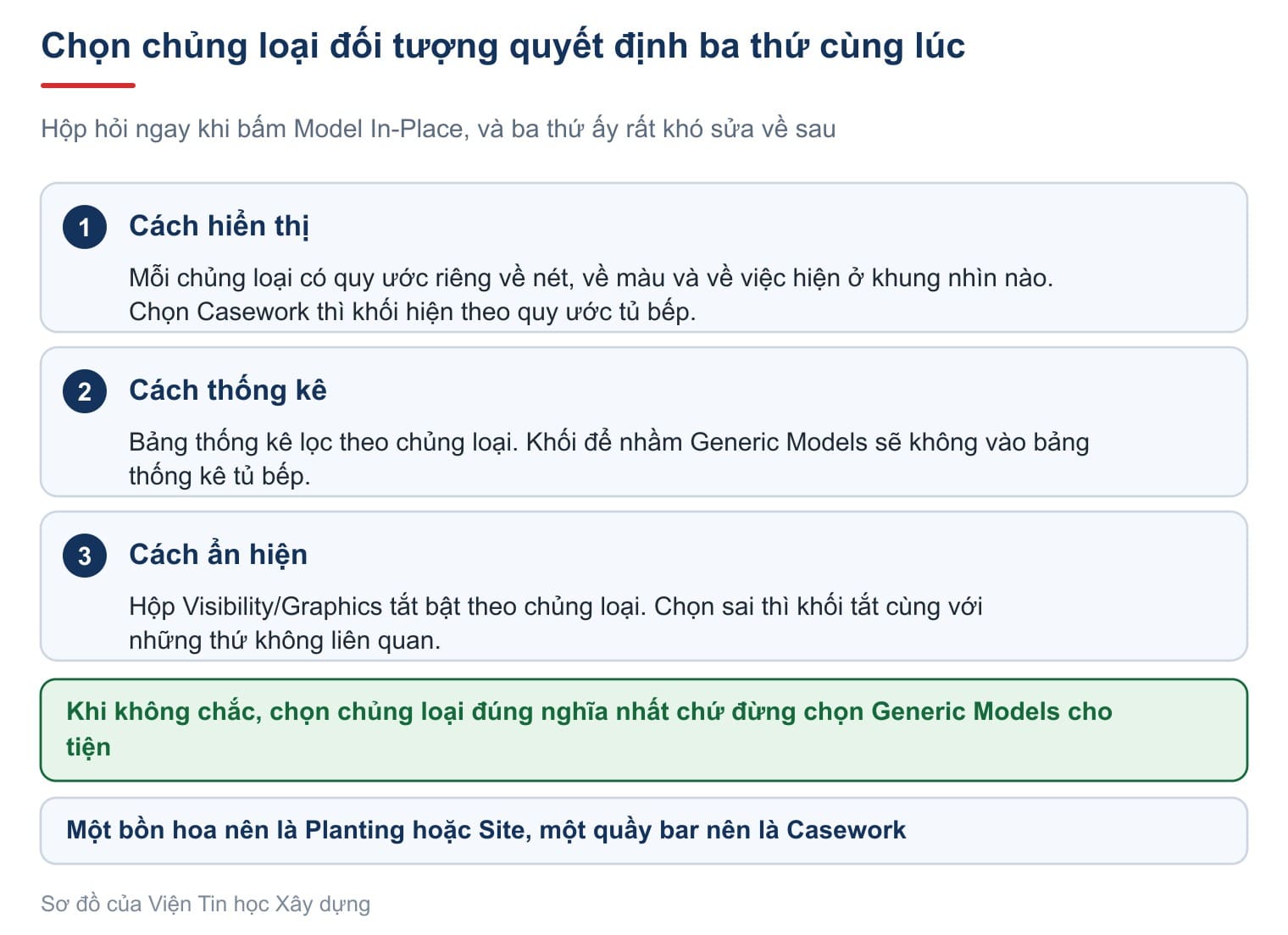

Ba hệ quả của việc chọn chủng loại:
| Hệ quả | Vì sao |
|---|---|
| Cách hiển thị | Mỗi chủng loại có quy ước riêng về nét, màu và việc hiện ở khung nhìn nào |
| Cách thống kê | Bảng thống kê lọc theo chủng loại. Khối để nhầm Generic Models sẽ không vào bảng thống kê tủ bếp, xem bài bảng thống kê trong Revit |
| Cách ẩn hiện | Hộp Visibility/Graphics tắt bật theo chủng loại, xem bài ẩn hiện đối tượng trong Revit |
Khi không chắc, hãy chọn chủng loại đúng nghĩa nhất chứ đừng chọn Generic Models cho tiện. Một bồn hoa nên là Planting hoặc Site, một quầy bar nên là Casework.
Hộp Name và tab Create của trình dựng
Hộp thứ hai hỏi tên khối. Đặt tên nói được nội dung ngay từ đây, vì tên này xuất hiện trong cây dự án và trong bảng thống kê.

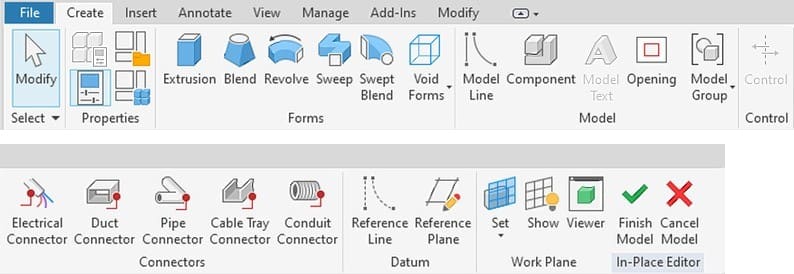

Ribbon lúc này chỉ còn tab Create. Sáu panel dưới đây là những panel dùng tới trong bài; các panel còn lại là Select, Control và Connectors, dành cho cấu kiện kỹ thuật.
| Panel | Nội dung |
|---|---|
| Properties | Hai nút nhỏ: mở lại hộp chủng loại, và mở hộp Family Types |
| Forms | Năm công cụ tạo hình đặc và nút Void Forms cho hình rỗng |
| Model | Model Line, Component, Model Text, Opening, Model Group |
| Datum | Reference Line và Reference Plane — bộ khung để bám hình vào |
| Work Plane | Set, Show, Viewer. Bấm Set trước khi vẽ nếu muốn hình nằm trên mặt phẳng khác |
| In-Place Editor | Finish Model kết thúc và nhập khối vào dự án; Cancel Model bỏ hết |
Cả dự án bị khoá trong lúc dựng khối
Trong lúc dựng khối tại chỗ, cả dự án bị khoá lại giống như khi vẽ biên sàn. Không chọn được tường, không mở được lệnh khác. Phải bấm Finish Model hoặc Cancel Model mới thoát ra được.
Đây là nguồn bối rối thường gặp: người dùng tưởng Revit treo, trong khi chỉ cần kết thúc lệnh. Dấu hiệu nhận ra là ribbon chỉ còn tab Create và panel In-Place Editor sáng lên.
Mỗi công cụ tạo hình cần vẽ gì trước
Sai lầm phổ biến nhất là gọi công cụ rồi loay hoay không biết vẽ gì. Bảng dưới ghi rõ mỗi công cụ cần bao nhiêu hình và trên mặt phẳng nào.
| Công cụ | Cần vẽ gì trước |
|---|---|
| Extrusion | Một hình khép kín trên mặt phẳng làm việc. Chiều cao khai ở ô Depth |
| Blend | Hai hình khép kín, vẽ nối tiếp: Base rồi Top |
| Revolve | Một hình khép kín và một đường trục. Trục phải cùng mặt phẳng với hình, và không được cắt qua hình |
| Sweep | Một đường dẫn và một tiết diện. Vẽ đường dẫn trước, rồi Revit tự dựng mặt phẳng vuông góc để vẽ tiết diện |
| Swept Blend | Một đường dẫn và hai tiết diện ở hai đầu |
Hình vẽ ra phải khép kín và không tự cắt nhau. Vẽ hở là Revit báo lỗi khi bấm dấu tích. Vẽ hai vòng lồng nhau thì vòng trong thành lỗ — đó không phải lỗi mà là cách tạo lỗ nhanh nhất.
Chi tiết từng công cụ và trình tự bốn bước của Extrusion nằm ở bài cách tạo family trong Revit, vì cùng một bộ công cụ dùng chung cho cả hai môi trường.

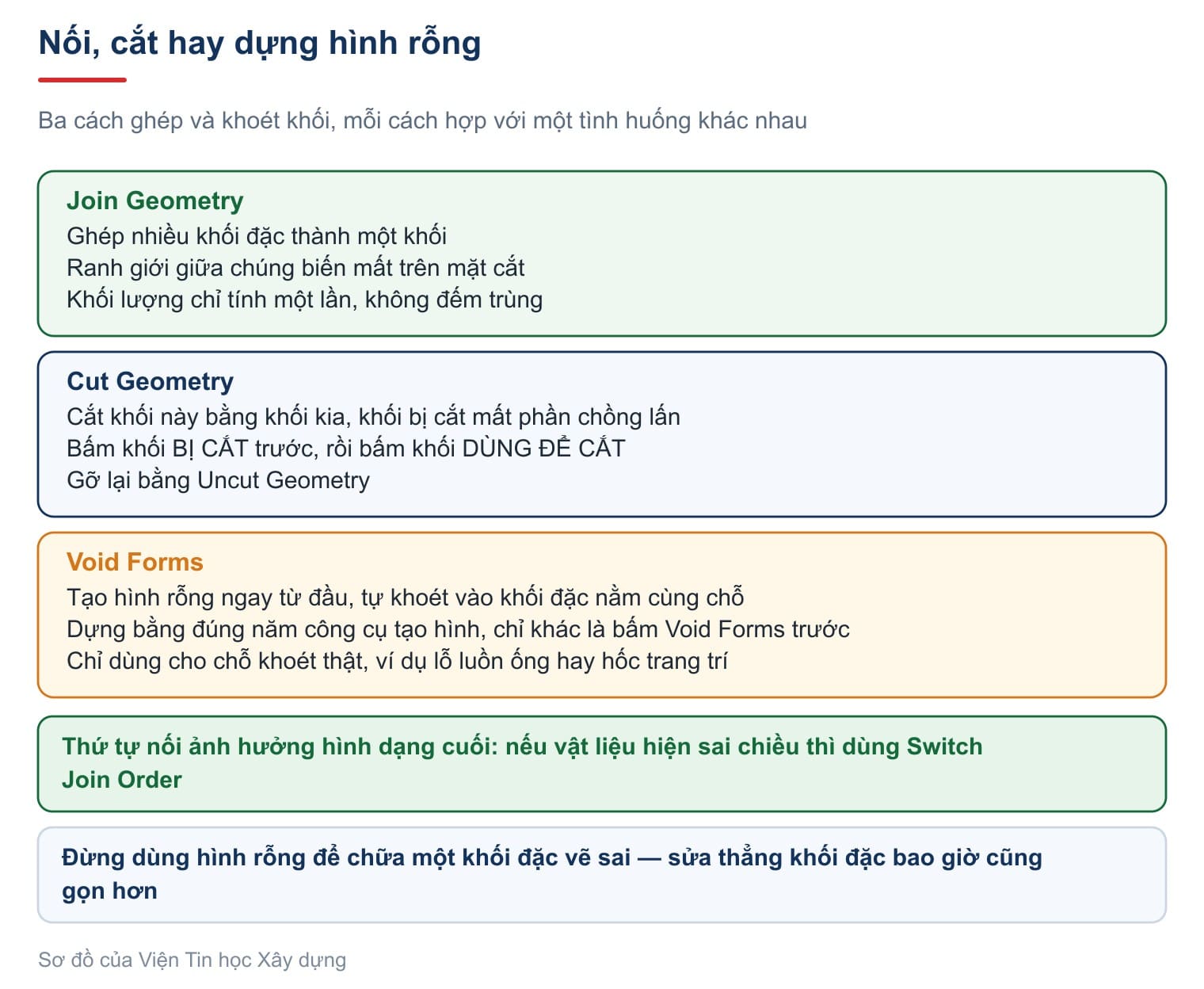

Join Geometry trong Revit: ghép nhiều khối thành một
Một cấu kiện thật hiếm khi là một khối duy nhất. Nó thường là vài khối ghép lại, và vài chỗ bị khoét đi.
| Mục | Làm gì |
|---|---|
| Join Geometry | Bấm khối thứ nhất rồi khối thứ hai. Hai khối thành một |
| Unjoin Geometry | Tách hai khối đã nối |
| Switch Join Order | Đảo thứ tự nối, dùng khi vật liệu hiện sai chiều |
Nối khối làm đường ranh giới giữa chúng biến mất trên mặt cắt, và khối lượng chỉ tính một lần thay vì đếm trùng. Autodesk mô tả lệnh ở trang Join Geometry, và nó dùng được cả giữa cấu kiện chủ với khối dựng tại chỗ.
Thứ tự nối ảnh hưởng hình dạng cuối: nối A vào B khác nối B vào A ở chỗ khối nào thắng khi hai vật liệu khác nhau gặp nhau. Kết quả không như ý thì dùng Switch Join Order.
Cut Geometry và Void Forms: hai cách khoét
| Mục | Làm gì |
|---|---|
| Cut Geometry | Bấm khối bị cắt trước, rồi bấm khối dùng để cắt |
| Uncut Geometry | Bỏ phép cắt, trả lại khối nguyên |
Void Forms là cách gọn nhất khi biết trước chỗ cần khoét. Dựng nó bằng đúng năm công cụ ở trên, chỉ khác là bấm nút Void Forms trước. Hình rỗng không nhìn thấy trong dự án, nó chỉ để lại vết khoét. Autodesk mô tả trình tự ở trang Create a Void Form.
Một điểm đáng biết mà nhiều người không để ý: hình rỗng chỉ ăn vào khối đã có sẵn lúc nó được tạo. Muốn nó khoét cả những khối dựng sau thì phải dùng Cut Geometry chỉ định thêm, như trang Cut Geometry nói rõ.
Đừng dùng hình rỗng để chữa một khối đặc vẽ sai. Sửa thẳng khối đặc bao giờ cũng gọn hơn; hình rỗng chỉ nên dùng cho chỗ khoét thật, ví dụ lỗ luồn ống hay hốc trang trí.
Khi lệnh cắt hoặc nối báo lỗi và không chạy được, Autodesk liệt kê các thông báo hay gặp cùng nguyên nhân ở trang Cut or Join Geometry Fails.
Làm thử: dựng một quầy lễ tân tại chỗ
Một bài ba mươi phút. Gói lại trọn trình tự model in place trong Revit, làm trên mô hình đã có tường và sàn.
- Vào Architecture, nút Component, chọn Model In-Place.
- Trong hộp chủng loại, gõ
Caseworkvà chọn nó. Ghi lại bảng Family Parameters có gì. - Đặt tên khối là
QUAY-LE-TAN, rồi bấm OK. - Thử bấm vào một bức tường của dự án. Ghi lại điều xảy ra và giải thích.
- Bấm Extrusion, kiểm tra mặt phẳng làm việc, vẽ một hình chữ nhật khép kín, đặt Depth 900 rồi bấm dấu tích.
- Dựng thêm một khối Extrusion thứ hai chồng một phần lên khối thứ nhất.
- Vào Modify, panel Geometry, dùng Join Geometry cho hai khối. Xem mặt cắt trước và sau khi nối.
- Dựng một khối nhỏ nữa, rồi dùng Cut Geometry để khoét nó vào khối chính. Nhớ bấm khối bị cắt trước.
- Bấm Finish Model. Chọn khối vừa xong và đọc chủng loại trong bảng Properties.
- Mở một bảng thống kê Casework và kiểm tra khối có xuất hiện không.
Bước 4 và bước 10 là hai bước đáng giá nhất: một bước cho thấy dự án bị khoá, bước kia cho thấy hậu quả thật của việc chọn chủng loại.
Câu hỏi thường gặp
Khi nào dựng tại chỗ, khi nào dựng tệp family riêng?
Thứ chỉ có một lần trong dự án thì dựng tại chỗ. Thứ sẽ dùng lại, hoặc cần tham số để đổi kích thước, thì dựng thành tệp .rfa.
Đang dựng khối mà không chọn được tường, Revit hỏng à?
Không. Trong lúc dựng khối tại chỗ, cả dự án bị khoá. Bấm Finish Model hoặc Cancel Model để thoát.
Chọn nhầm chủng loại đối tượng thì sửa thế nào?
Chọn khối, bấm Edit In-Place, rồi mở lại hộp chủng loại bằng nút ở panel Properties. Nhưng nên chọn đúng ngay từ đầu, vì đổi về sau kéo theo cả cách hiển thị và cách thống kê.
Hình rỗng không khoét được khối mới dựng, vì sao?
Hình rỗng chỉ ăn vào khối đã có sẵn lúc nó được tạo. Với khối dựng sau, phải dùng Cut Geometry để chỉ định thêm.
