Câu hỏi thật của người đi tìm render trong Revit thường không phải "bấm nút nào", mà là "nên render bằng gì". Bài này trả lời cả hai, theo đúng thứ tự đó.
Phần lớn nội dung dành cho bộ kết xuất có sẵn trong bản 2027: vật liệu, tỷ lệ ảnh phủ, mức chất lượng kèm thời gian chạy đo thật, và độ phơi sáng. Muốn học trọn khâu dựng mô hình rồi triển khai hồ sơ thì xem khóa Revit Architecture.
Revit tự render được tới đâu, và khi nào cần phần mềm khác
Revit có sẵn bộ kết xuất riêng, không phải cài thêm gì. Nút Render nằm ở tab View, panel Presentation.
Nút Render mờ đi khi đang đứng ở khung nhìn mặt bằng, phải mở một khung nhìn ba chiều thì nó mới sáng. Đây là chỗ người mới mất thời gian nhiều nhất. Cách tạo và đặt khung nhìn ba chiều nằm ở bài phối cảnh trong Revit.
Bộ kết xuất sẵn có làm tốt việc gì và không làm tốt việc gì thì nên nói thẳng.
| Việc | Dùng bộ có sẵn của Revit | Nên dùng phần mềm khác |
|---|---|---|
| Ảnh kiểm tra phương án, gửi nội bộ | Hợp. Chạy ngay trên mô hình đang mở | Không cần |
| Ảnh ngoại thất đưa chủ đầu tư duyệt | Làm được, nhất là cảnh ban ngày | Cân nhắc nếu cần nhiều ảnh |
| Ảnh nội thất nhiều đèn, chất lượng cao | Chạy được nhưng chậm và khó chỉnh | Nên chuyển sang bộ chuyên dụng |
| Dựng cảnh, thêm người, cây, hậu kỳ | Không làm được | Bắt buộc phần mềm khác |
Ưu điểm lớn nhất là không phải xuất mô hình đi đâu: sửa xong chạy lại là ảnh cập nhật theo, không có khâu đồng bộ nào để sai.
Khi công việc nghiêng hẳn về hình ảnh thì đường đi thông thường là mang mô hình sang phần mềm diễn hoạ chuyên dụng. Bài diễn họa kiến trúc là gì so sánh các nhánh ấy, và chỉ ra khác biệt giữa mức "đủ trình bày" và mức "giống ảnh chụp".
Vật liệu trong Revit: thẻ Graphics và thẻ Appearance
Đến bước này hình đã đúng hình học nhưng chưa đúng chất: tường vẫn màu xám mặc định, sàn vẫn phẳng lì.
Lệnh nằm ở tab Manage, panel Settings, nút Materials. Hộp Material Browser có ô tìm và danh sách vật liệu bên trái, năm thẻ bên phải.
| Thẻ | Nội dung |
|---|---|
| Identity | Tên, mô tả, lớp, nhà sản xuất, đơn giá, mã ghi chú |
| Graphics | Cách vật liệu hiện trên màn hình và trên bản vẽ in |
| Appearance | Cách vật liệu hiện khi kết xuất. Đây là thẻ của bài này |
| Physical | Đặc trưng cơ lý, dùng cho tính kết cấu |
| Thermal | Đặc trưng nhiệt, dùng cho tính năng lượng |
Ô Cost ở thẻ Identity chính là nguồn của cột Material: Cost trong bảng khối lượng, xem bài bảng thống kê trong Revit.
| Số | Thành phần | Ý nghĩa |
|---|---|---|

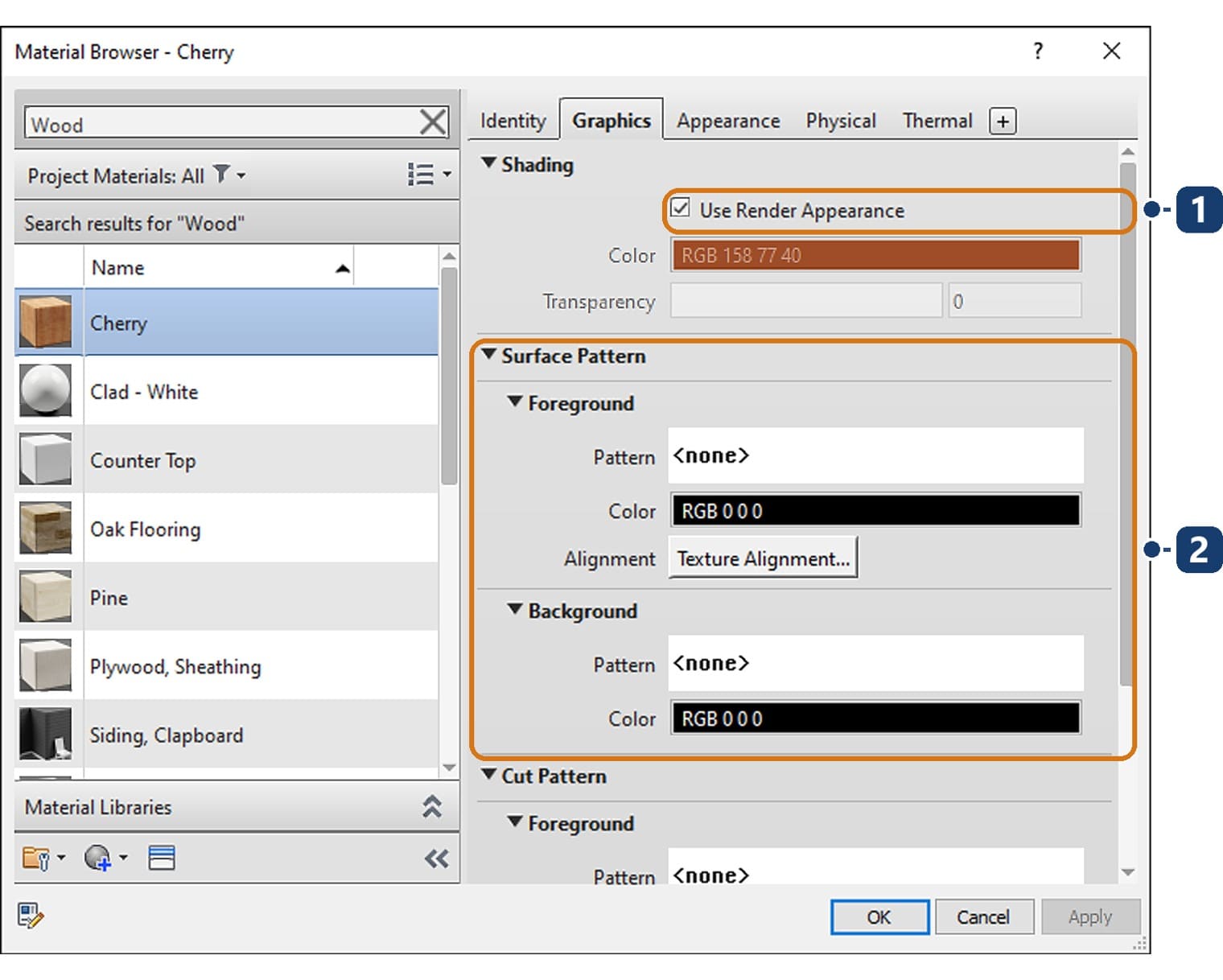

| 1 | Use Render Appearance | Ô quan trọng nhất thẻ này. Bật lên thì màu tô bóng trên màn hình lấy thẳng từ vật liệu kết xuất, và hai ô Color với Transparency mờ đi |
| 2 | Surface Pattern và Cut Pattern | Mẫu ký hiệu vẽ trên mặt và trên mặt cắt. Đây là phần dùng cho bản vẽ |
Ô Use Render Appearance là cầu nối giữa hai thẻ: bật lên thì màn hình và ảnh kết xuất cùng một màu, tắt đi thì đặt màu riêng cho màn hình để phân biệt các lớp cấu tạo. Phần mẫu tô dùng cho bản vẽ nói kỹ ở bài hatch trong Revit.
| Số | Thành phần | Ý nghĩa |
|---|---|---|

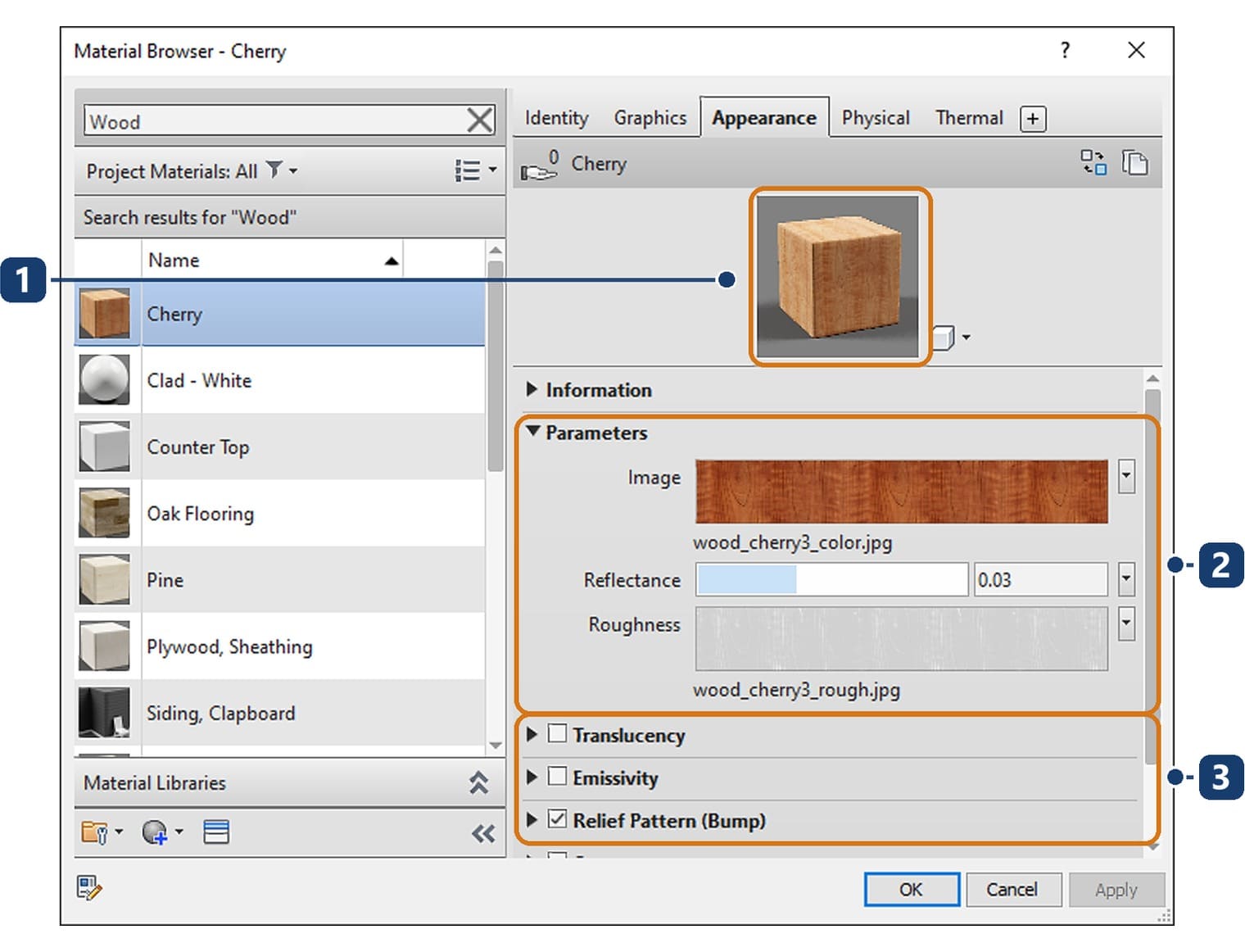

| 1 | Ô xem trước | Một khối lập phương phủ vật liệu. Đổi được sang hình cầu, hình tường và nhiều hình khác cho hợp loại vật liệu |
| 2 | Parameters | Các tham số của tài sản: ô Image trỏ tới tệp ảnh phủ, Reflectance ghi 0.03, còn Roughness trỏ tới một tệp ảnh nhám riêng |
| 3 | Ba ô bật tắt | Translucency cho vật liệu trong mờ; Emissivity cho vật liệu tự phát sáng; Relief Pattern làm bề mặt gồ ghề |
Reflectance là độ phản xạ, chạy từ 0 tới 1. Gỗ 0,03 là rất mờ; kính và kim loại đánh bóng nằm ở đầu kia của thang. Ô Roughness nhận cả một con số lẫn một tệp ảnh; nhận ảnh nghĩa là độ nhám đổi theo từng điểm, nên gỗ có chỗ bóng chỗ mờ.
Muốn sửa một vật liệu lấy từ thư viện thì phải nhân đôi tài sản trước, bằng nút nhỏ ở góc phải thẻ Appearance. Không nhân đôi mà sửa thẳng là mọi vật liệu dùng chung tài sản ấy cũng đổi theo.
Texture Editor và tỷ lệ ảnh phủ: chỗ làm ảnh lộ ra là giả
Bấm đúp vào ô Image ở thẻ Appearance để mở hộp Texture Editor. Đây là chỗ quyết định ảnh trông thật hay giả, và cũng là chỗ hay bị bỏ qua nhất.

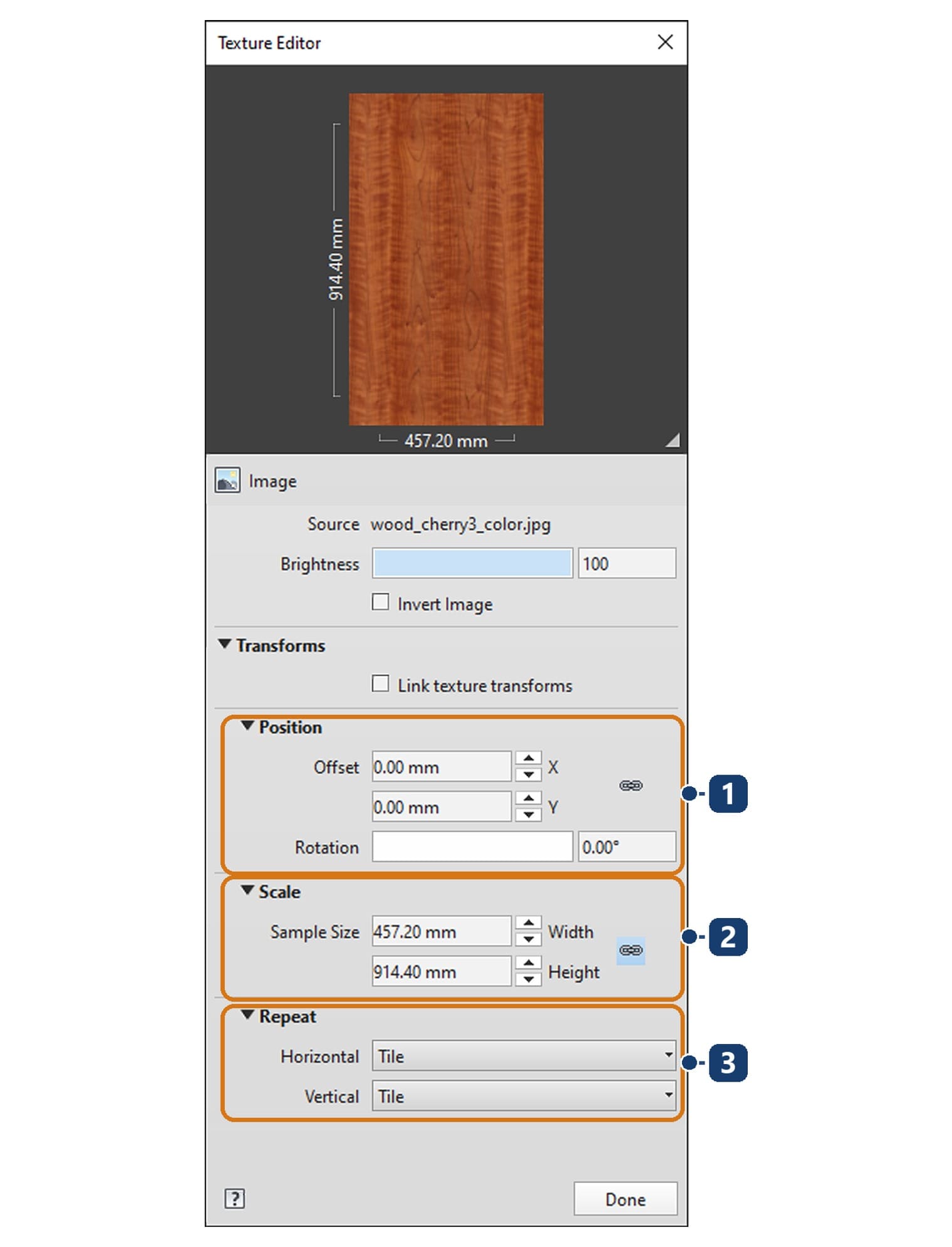

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Position | Offset dời ảnh theo hai phương và Rotation xoay ảnh. Nút hình xích khoá hai ô Offset đi cùng nhau |
| 2 | Scale | Sample Size là kích thước thật của một mảnh ảnh. Vật liệu mẫu ở đây ghi 457.20 mm rộng và 914.40 mm cao |
| 3 | Repeat | Cách lặp ảnh theo hai phương, đặt sẵn là Tile, tức lát kín |
Sample Size là ô phải sửa gần như mọi lần. Ốp gạch 600x600 thì gõ 600 vào cả hai ô; lát gỗ thanh 1200x150 thì gõ 1200 và 150. Không sửa thì viên gạch trên ảnh to bằng cả bức tường.
Hai con số 457.20 và 914.40 mm chính là 18 inch và 36 inch. Toàn bộ thư viện vật liệu đi kèm Revit đặt theo hệ Anh, nên vật liệu nào lấy thẳng từ thư viện cũng phải sửa lại tỷ lệ theo kích thước bán ở Việt Nam.
Cách kiểm tra nhanh nhất không cần chạy kết xuất: nhìn gần vào một mảng tường ở kiểu hiển thị Realistic, rồi so viên gạch trên hình với chiều cao một cánh cửa.
Hộp Rendering: bốn nhóm thiết lập
Kết xuất là bước cuối: Revit tính lại ánh sáng, vật liệu và bóng đổ để cho ra một ảnh giống ảnh chụp.

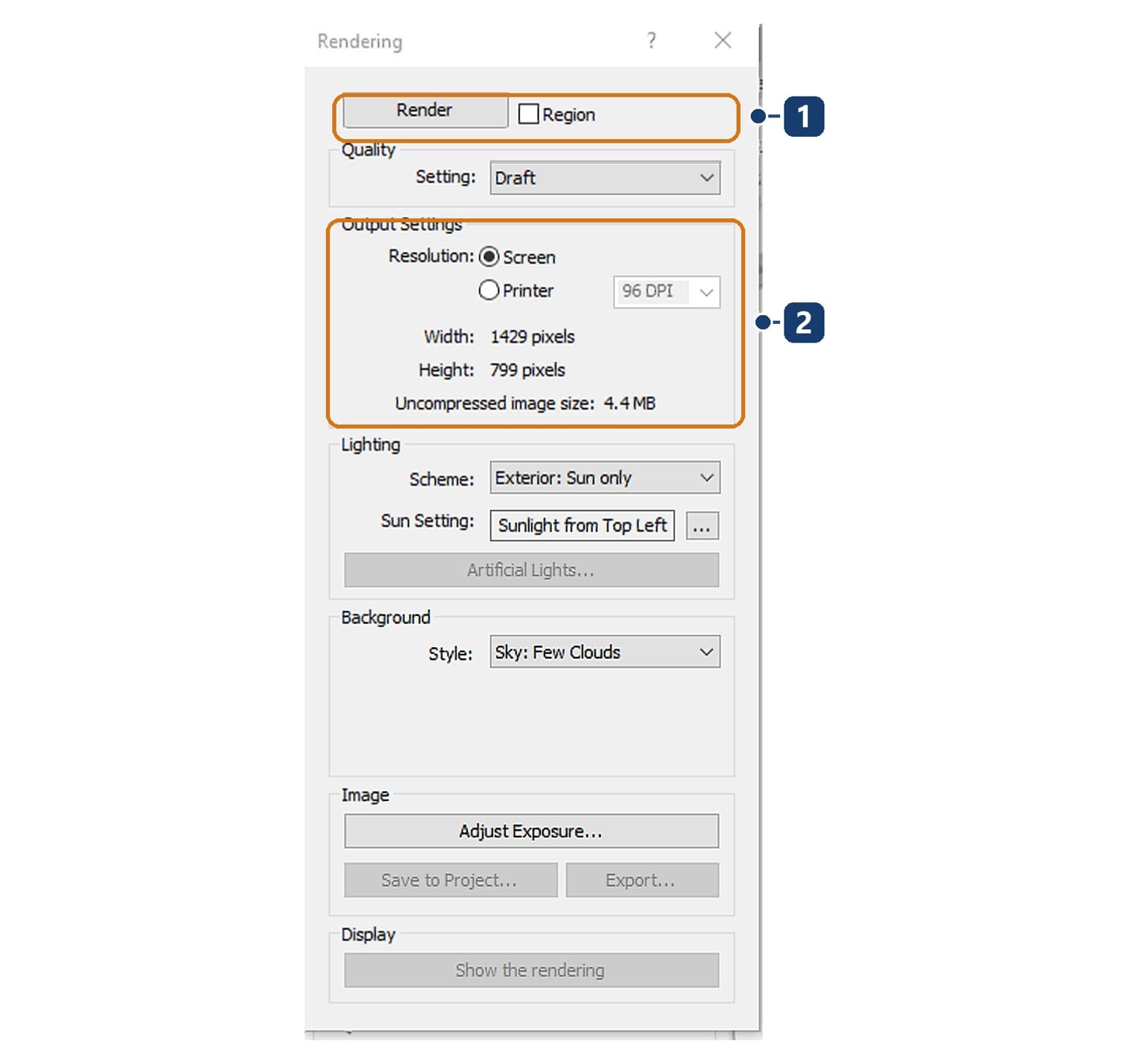

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Nút Render và ô Region | Nút Render chạy kết xuất. Ô Region giới hạn vùng cần tính, dùng để thử nhanh một góc thay vì chạy cả ảnh |
| 2 | Output Settings | Resolution chọn Screen hay Printer. Chọn Screen thì ảnh bằng đúng kích thước vùng vẽ đang hiện, ở đây là 1429 x 799 điểm ảnh và 4,4 MB |
Vì Screen lấy đúng kích thước vùng vẽ, phóng to cửa sổ Revit trước khi kết xuất là ảnh to theo. Muốn ảnh in được thì chọn Printer rồi đặt độ phân giải theo điểm ảnh trên inch.
Bốn nhóm ấy còn mở được từ nút Edit ở dòng Rendering Settings trong bảng Properties. Hai đường vào, một nội dung.

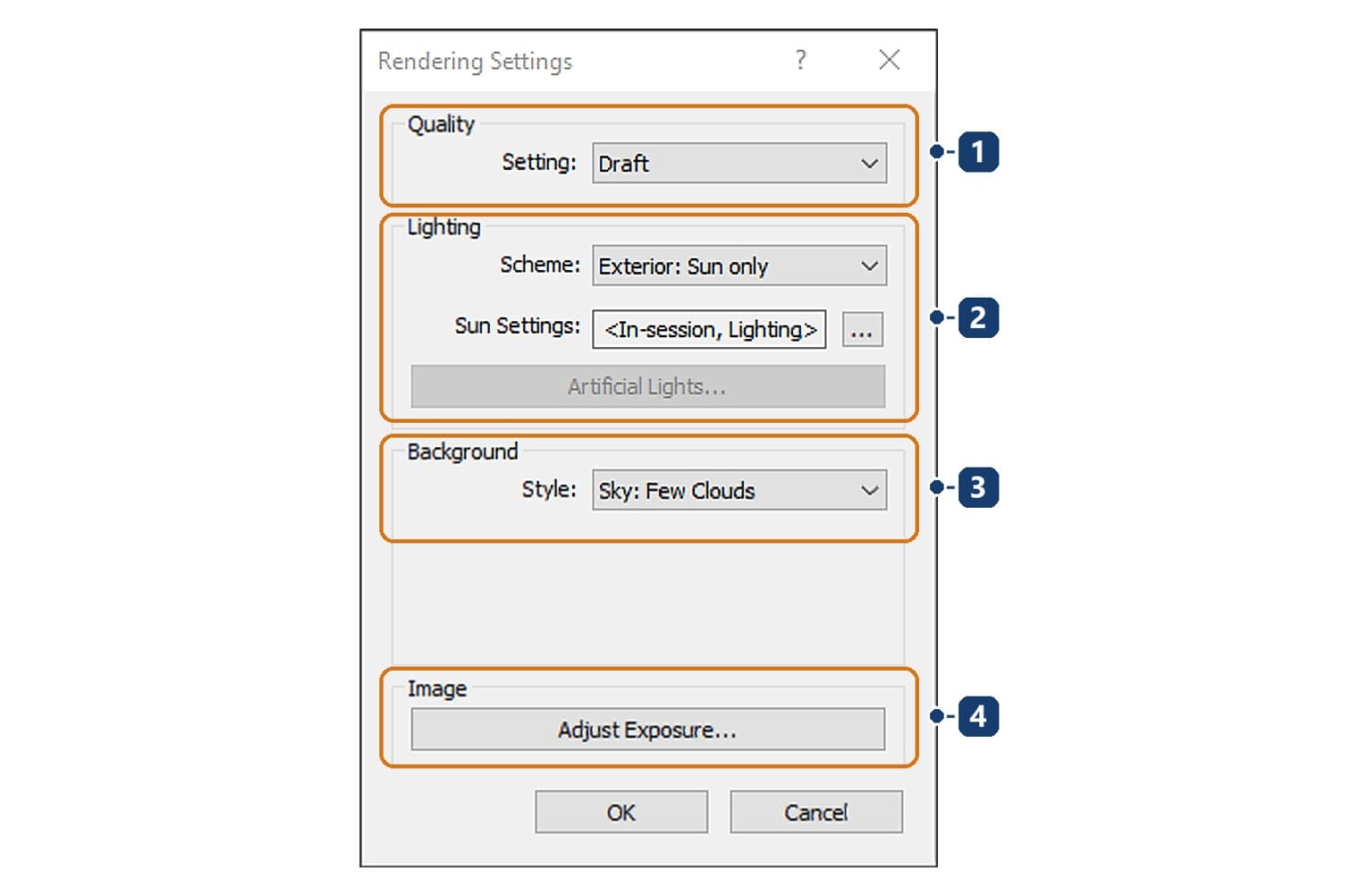

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Quality | Mức chất lượng, quyết định thời gian chạy |
| 2 | Lighting | Kiểu chiếu sáng và thiết lập nắng |
| 3 | Background | Hậu cảnh của riêng ảnh kết xuất |
| 4 | Image | Nút Adjust Exposure chỉnh độ phơi sáng |
Các thiết lập này lưu theo từng khung nhìn và đưa được vào khung nhìn mẫu.
Chất lượng và thời gian chạy: bốn mức đo thật

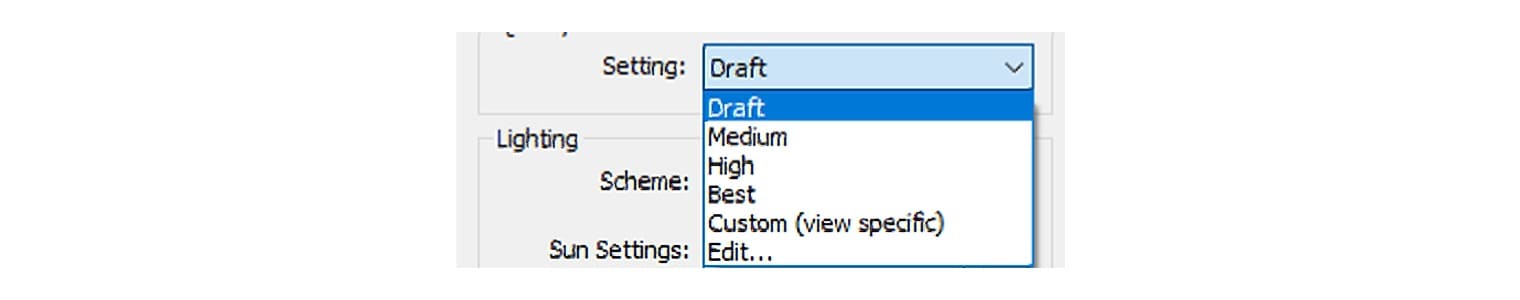

Bốn mức đầu là mức đặt sẵn. Custom chỉnh riêng cho khung nhìn này, Edit mở hộp khai chi tiết.
Thời gian chạy phải biết trước khi hứa với ai. Bảng dưới đo trên một máy, ảnh 968 x 726 điểm ảnh, cảnh ngoại thất có cây và bóng đổ.
| Mức | Thời gian chạy | Ghi chú |
|---|---|---|
| Draft | 17,5 giây | Đủ để xem bố cục và ánh sáng |
| Medium | 82,1 giây | Gấp gần năm lần mức Draft |
| High | 323,3 giây, tức 5 phút 23 giây | Lại gấp bốn lần mức Medium |
| Best | Quá mười hai phút vẫn chưa xong | Phải bấm Stop; trong lúc chạy máy nghẽn tới mức khó dùng phần mềm khác |

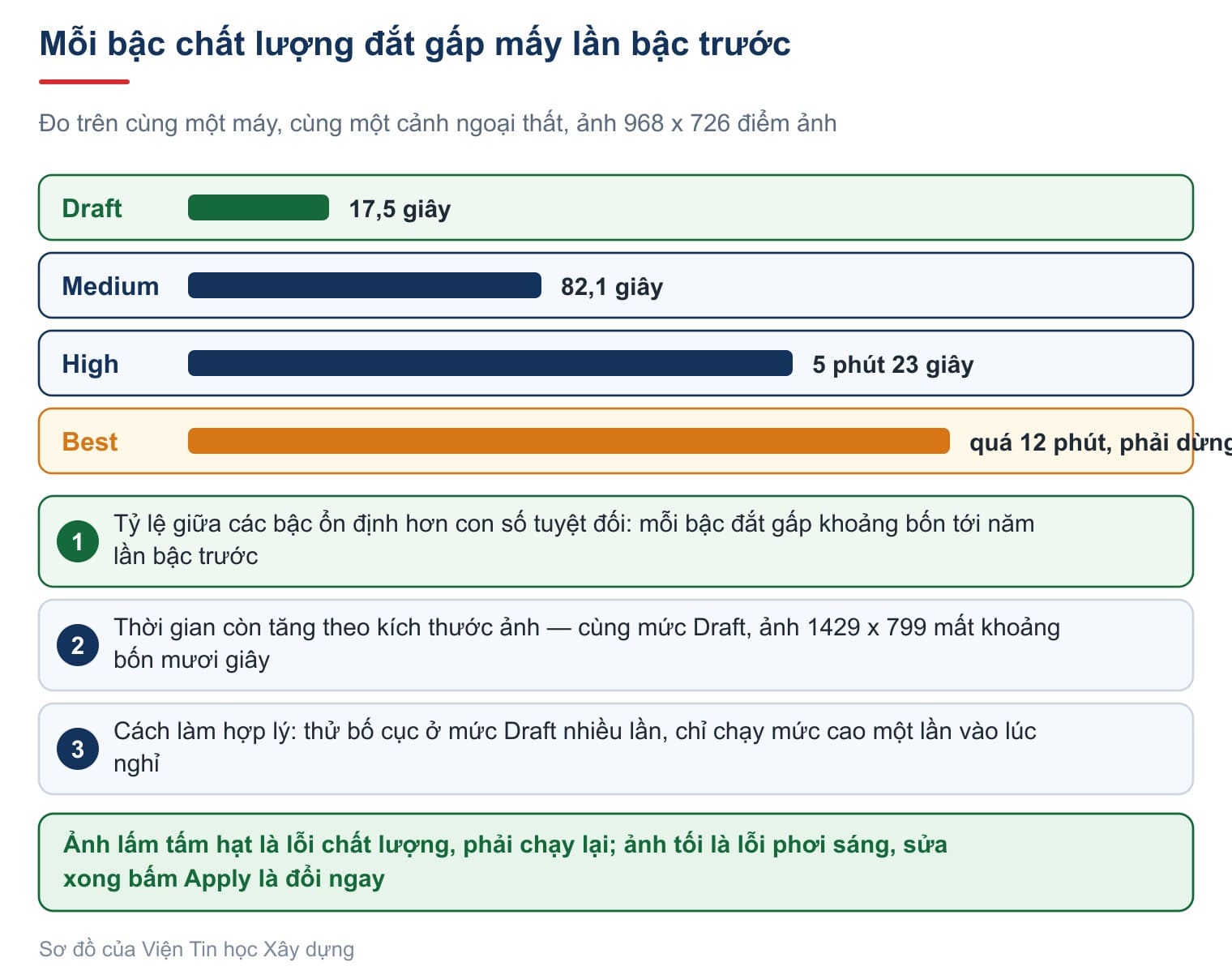

Con số tuyệt đối phụ thuộc máy, nhưng tỷ lệ thì ổn định: mỗi bậc đắt gấp khoảng bốn tới năm lần bậc trước. Nhớ tỷ lệ chứ đừng nhớ con số.
Thời gian cũng tăng theo kích thước ảnh. Cùng mức Draft nhưng ảnh lớn hơn, 1429 x 799 điểm ảnh, mất khoảng bốn mươi giây trên cùng máy ấy. Autodesk mô tả khác biệt giữa các mức ở trang About the Render Quality Setting.
Cách làm việc rút ra từ đó: thử bố cục và ánh sáng ở mức Draft nhiều lần, rồi mới chạy một lần ở mức cao vào lúc nghỉ trưa hay cuối ngày.
| Số | Thành phần | Ý nghĩa |
|---|---|---|

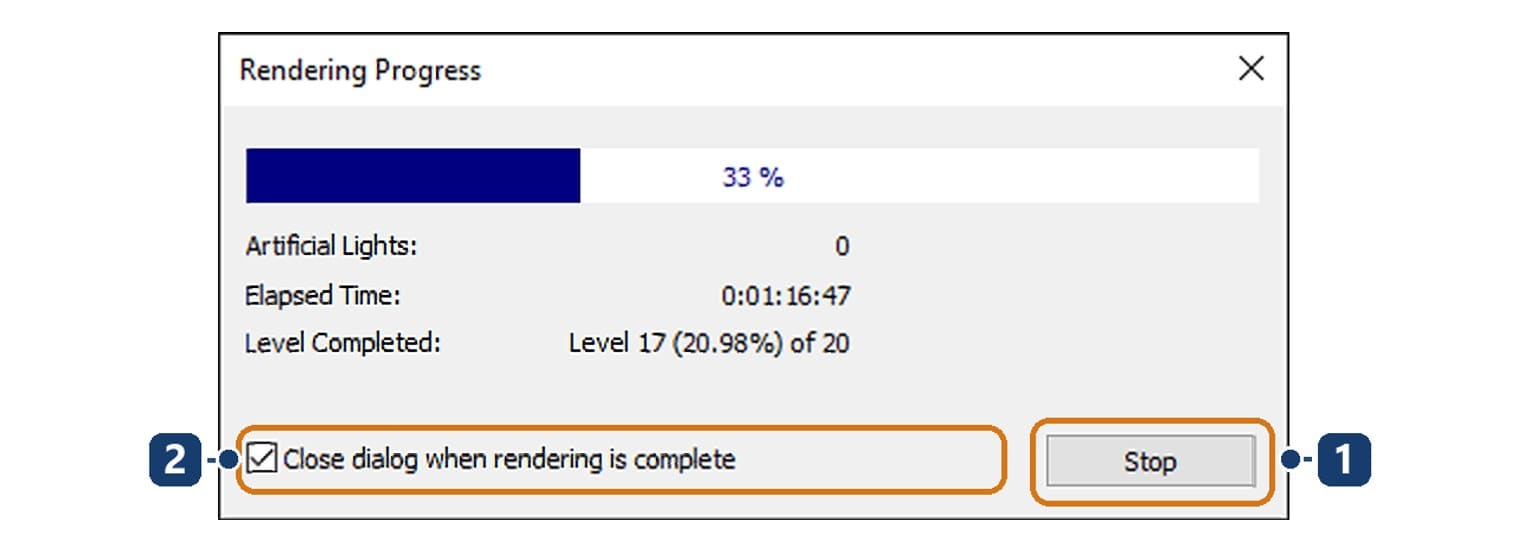

| 1 | Nút Stop | Dừng kết xuất giữa chừng. Bấm xong hiện hộp hỏi lại Yes hay No |
| 2 | Close dialog when rendering is complete | Bật sẵn. Tắt đi thì hộp ở lại sau khi chạy xong, tiện khi cần đọc danh sách cảnh báo |
Chiếu sáng, hậu cảnh và độ phơi sáng của ảnh

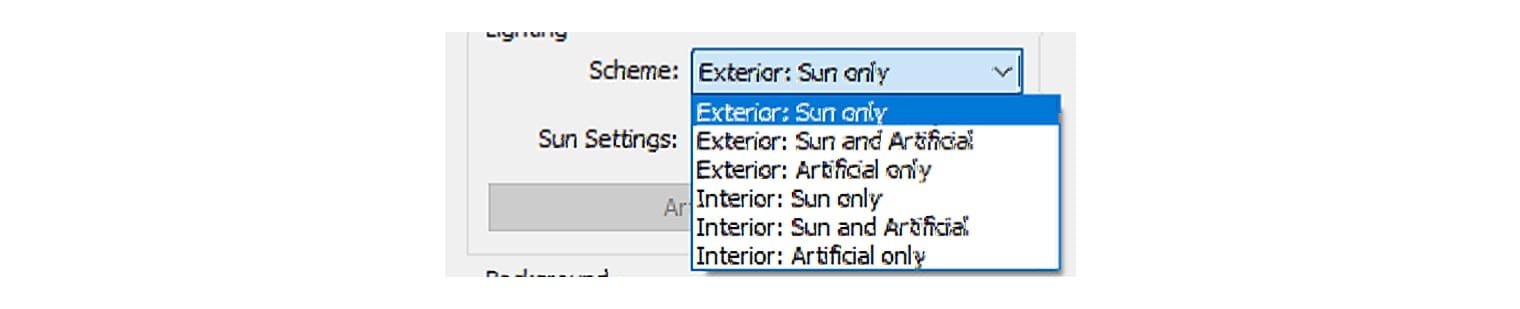

Ba kiểu Exterior cho ảnh ngoại thất, ba kiểu Interior cho ảnh nội thất. Trong mỗi bộ ba, Sun only chỉ tính nắng, Artificial only chỉ tính đèn, Sun and Artificial tính cả hai.
Ảnh nội thất bắt buộc chọn kiểu Interior. Chọn nhầm Exterior thì Revit không tính ánh sáng phản xạ nhiều lần trong phòng, và ảnh ra tối đen.
Kiểu chiếu sáng nào dùng nắng thì hướng nắng vẫn lấy từ hộp Sun Settings, nên vị trí công trình phải khai đúng trước đã.

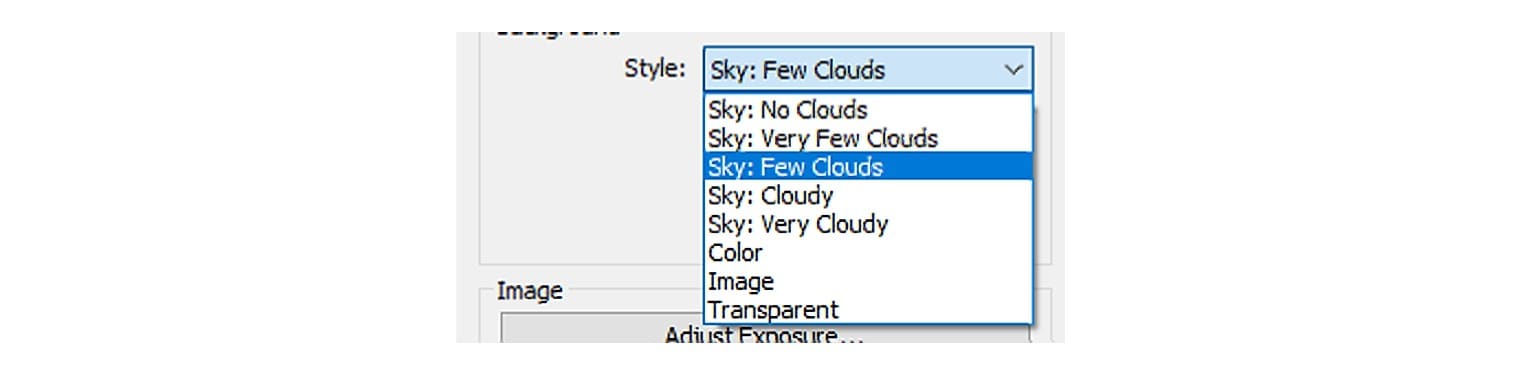

Năm kiểu Sky khác nhau ở lượng mây. Color là một màu phẳng, Image là ảnh nền, Transparent để nền trong suốt khi định ghép ảnh ở phần mềm khác. Hậu cảnh ở đây khác hẳn hậu cảnh trong Graphic Display Options: một cái cho ảnh kết xuất, một cái cho màn hình và bản in.

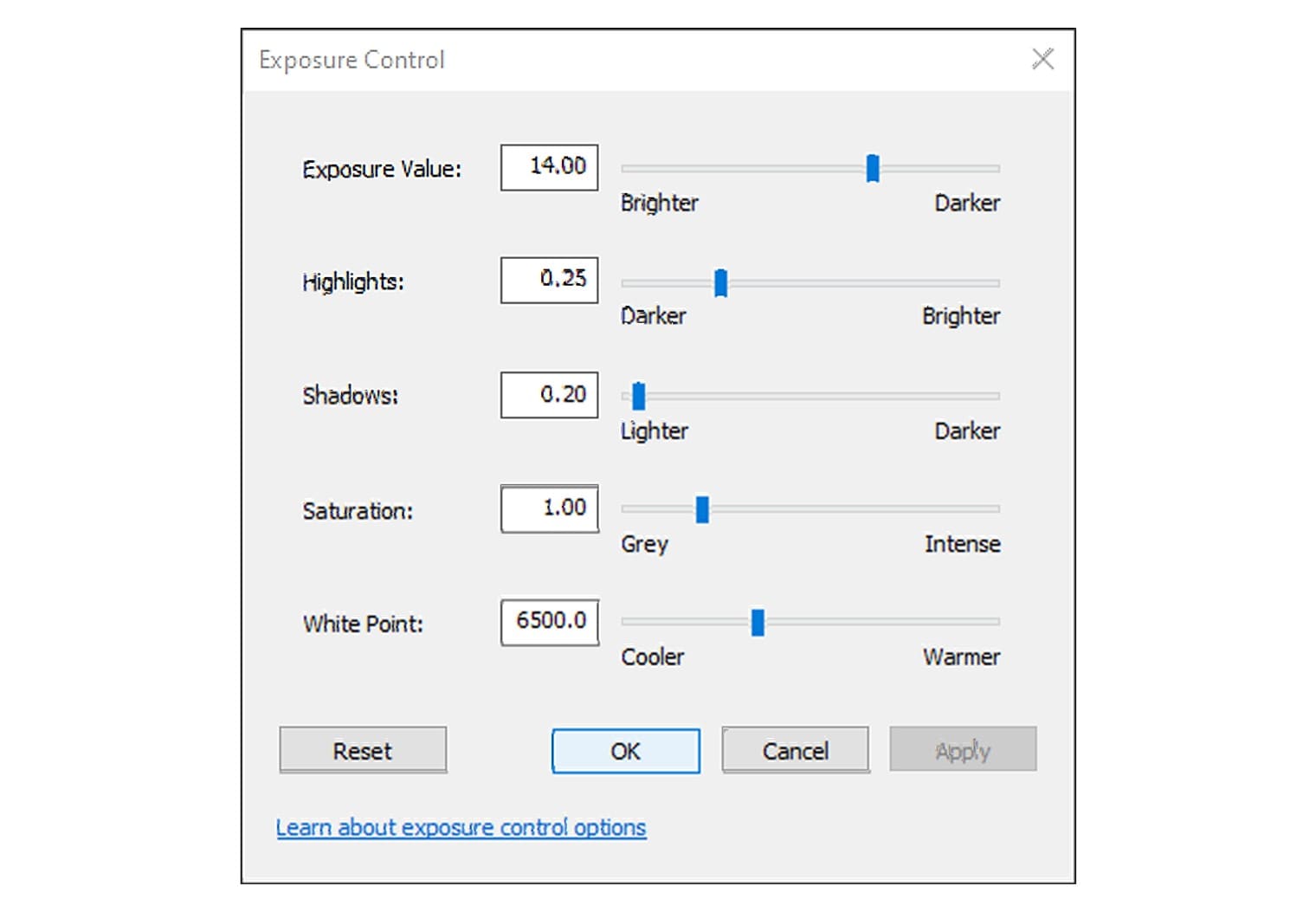

| Ô | Giá trị đặt sẵn và ý nghĩa |
|---|---|
| Exposure Value | 14.00. Giảm số là ảnh sáng lên — ô sửa đầu tiên khi ảnh tối |
| Highlights | 0.25. Chỉnh vùng sáng nhất, tránh cháy trắng |
| Shadows | 0.20. Tăng lên là chi tiết trong bóng rõ hơn |
| Saturation | 1.00. Độ rực của màu; tăng quá thì ảnh giả |
| White Point | 6500.0 kelvin. Giảm là ngả xanh lạnh, tăng là ngả vàng ấm |
Hộp này sửa được cả sau khi đã kết xuất xong, và bấm Apply là ảnh đổi ngay, không phải chạy lại. Đây là chỗ tiết kiệm thời gian nhiều nhất: chạy một lần rồi chỉnh sáng tối bao nhiêu lần cũng được. Autodesk nói thêm về cách các ô này lưu vào khung nhìn ở trang Adjust the Exposure of a Rendered Image.
Kết xuất trong Revit trên đám mây và lỗi thường gặp

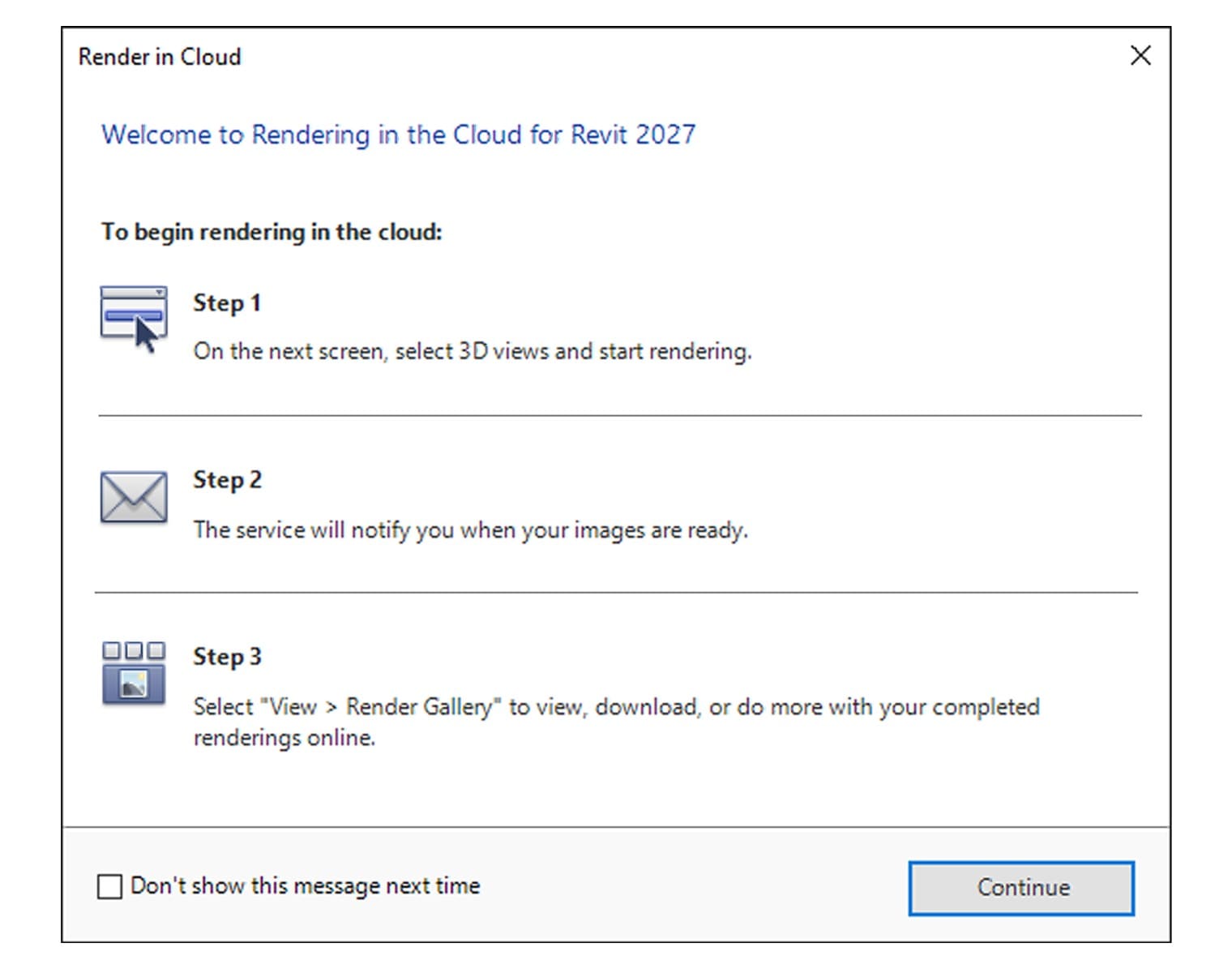

Máy của nhiều văn phòng nhỏ không đủ mạnh để chạy mức cao trong giờ làm việc. Nút Cloud Rendering gửi khung nhìn lên máy chủ Autodesk, còn Render Gallery mở trang xem và tải ảnh về.
Điểm mạnh là máy của mình rảnh ngay sau khi gửi, và gửi nhiều góc nhìn cùng lúc cũng được. Đổi lại có hai điều kiện: dự án phải lưu trước khi gửi, và tài khoản Autodesk phải có quyền dùng dịch vụ, số lần chạy tính theo hạn mức. Nên kiểm tra hạn mức trước khi hứa tiến độ.
| Lỗi | Nguyên nhân và cách xử lý |
|---|---|
| Nút Render mờ | Đang ở khung nhìn hai chiều. Mở khung nhìn ba chiều rồi thử lại |
| Ảnh nội thất tối đen | Chọn nhầm kiểu chiếu sáng Exterior. Đổi sang kiểu Interior |
| Ảnh ngoại thất tối | Lỗi phơi sáng. Giảm ô Exposure Value, không phải chạy lại |
| Viên gạch to bằng cả bức tường | Chưa sửa Sample Size trong Texture Editor |
| Ảnh lấm tấm hạt, bóng viền lởm chởm | Mức chất lượng thấp. Chạy lại ở mức cao hơn |
| Chạy mãi không xong | Chất lượng quá cao so với máy. Bấm Stop, hạ một bậc |
Hai dòng cuối hay bị lẫn. Ảnh lấm tấm hạt là lỗi chất lượng, phải chạy lại ở mức cao hơn. Ảnh tối là lỗi phơi sáng, sửa ở ô Exposure Value mà không cần chạy lại.
Làm thử: từ vật liệu tới ảnh xuất ra tệp
Một bài bốn mươi phút. Làm trên mô hình đã có một khung nhìn phối cảnh.
- Mở Manage rồi Materials. Tìm vật liệu đang gán cho tường ngoài, ghi lại tên và lớp.
- Sang thẻ Appearance, ghi lại tên tệp ảnh phủ và giá trị Reflectance.
- Bấm đúp ô Image để mở Texture Editor, ghi lại Sample Size hiện có.
- Đổi Sample Size thành kích thước thật của vật liệu định dùng, ví dụ 600 x 600.
- Xem lại khung nhìn ở kiểu Realistic và ghi nhận khác biệt.
- Vào View rồi Render, ghi lại Width, Height và dung lượng hộp báo.
- Chạy một lần ở mức Draft và bấm giờ.
- Chạy lại ở mức Medium, tính tỷ lệ giữa hai con số rồi so với bảng ở trên.
- Mở Adjust Exposure, giảm Exposure Value đi hai đơn vị rồi bấm Apply. Có phải chạy lại không?
- Bấm Save to Project, đặt tên ảnh, rồi Export lưu ra tệp.
Bước 8 đáng giá nhất: tỷ lệ đo trên máy của mình mới là con số dùng để hẹn tiến độ.

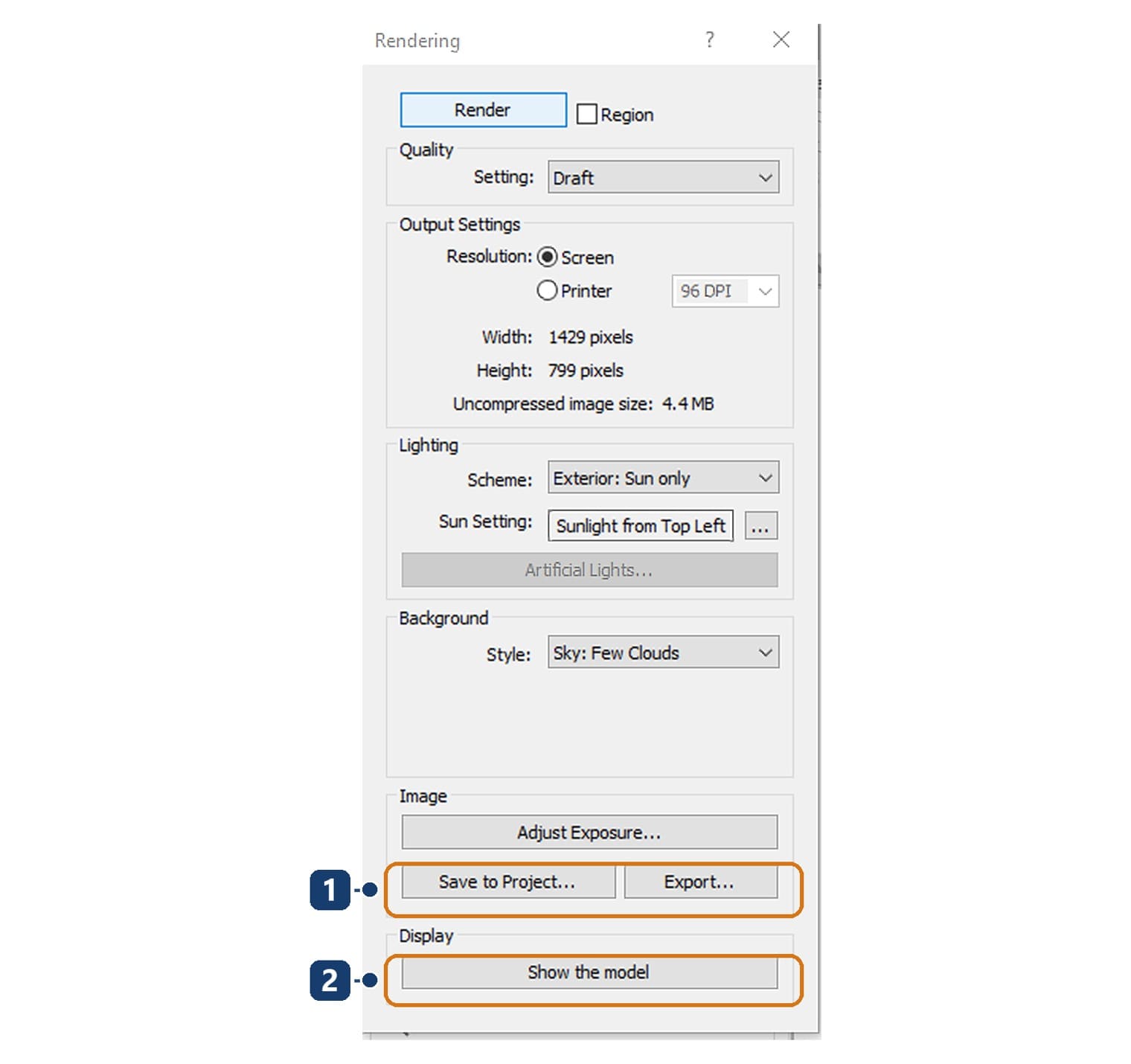

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Save to Project và Export | Hai nút mờ lúc đầu, chạy xong mới sáng. Save to Project lưu ảnh vào chính tệp dự án, thành một mục trong nhánh Renderings; Export lưu ra tệp ảnh ngoài |
| 2 | Show the model | Đổi qua lại giữa ảnh kết xuất và mô hình. Chưa chạy thì nó ghi Show the rendering |
Nên bấm Save to Project trước khi Export: ảnh lưu trong dự án đi theo tệp, người khác mở ra là thấy ảnh đã duyệt.
Câu hỏi thường gặp
Render trong Revit có cần cài thêm phần mềm gì không?
Không. Bộ kết xuất nằm sẵn trong Revit, chạy ngay trên khung nhìn ba chiều đang mở. Phần mềm ngoài chỉ cần khi công việc nghiêng về chất lượng hình ảnh và hậu kỳ.
Ảnh nội thất kết xuất ra tối đen thì sửa thế nào?
Nguyên nhân thường gặp nhất là chọn nhầm kiểu chiếu sáng Exterior. Đổi sang một kiểu Interior; nếu vẫn tối thì giảm Exposure Value.
Vì sao viên gạch trên ảnh to bằng cả bức tường?
Vì Sample Size trong Texture Editor còn nguyên giá trị của thư viện, vốn đặt theo hệ Anh. Gõ đúng kích thước thật của vật liệu vào hai ô Width và Height.
