Lệnh trim trong Revit: 3 lệnh Trim/Extend và cách bấm đúng phần cần giữ

Lệnh trim trong Revit 2027: Trim/Extend to Corner (TR), Single Element, Multiple Elements; bấm vào phần cần giữ, nối tường, ống tự thêm cút.

  • TS. Nguyễn Mạnh Tuấn
  • 9 phút đọc

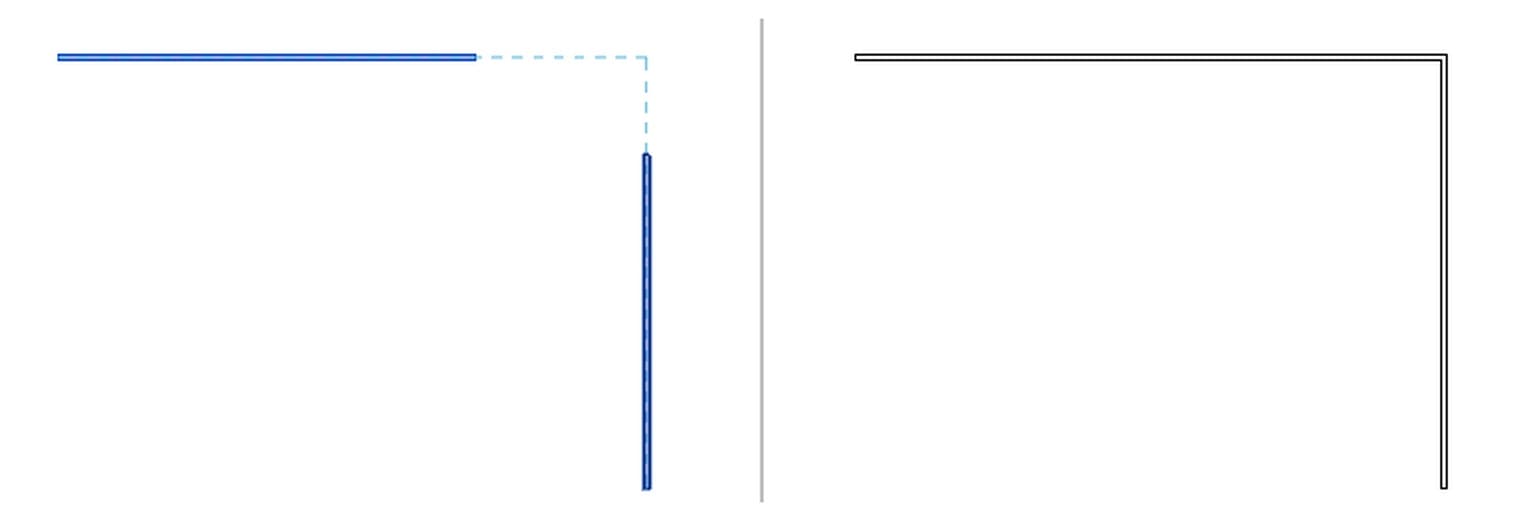

Trim/Extend to Corner trong Revit 2027: bên trái là đường xem trước khi chọn bức tường thứ hai, bên phải là góc tường sau khi cắt nối Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Lệnh trim trong Revit dùng để cắt bớt hoặc kéo dài một đối tượng tới một biên, hoặc nối hai đối tượng thành góc. Theo trợ giúp Autodesk, lệnh áp dụng cho tường, nét, dầm, giằng và các đối tượng cơ điện như ống, ống gió, ống luồn dây, máng cáp (Autodesk: Trim and Extend Elements).

Revit 2027 có ba lệnh Trim/Extend trên thẻ Modify. Điểm khác AutoCAD cần nhớ: trong Revit, người dùng bấm vào phần cần giữ, không phải phần cần bỏ. Bài này trình bày từng lệnh trên Revit 2027, kèm lời nhắc nguyên văn của Revit ở mỗi bước. Lệnh Trim trong AutoCAD có ở bài lệnh trim trong CAD; học Revit bài bản theo bộ môn thì xem lộ trình khóa Học Revit.

LệnhPhím tắtDùng khi
Trim/Extend to CornerTRNối hai đối tượng thành một góc
Trim/Extend Single ElementKhông cóCắt hoặc kéo dài một đối tượng tới một biên
Trim/Extend Multiple ElementsKhông cóCắt hoặc kéo dài nhiều đối tượng tới cùng một biên

Ba lệnh Trim/Extend trên panel Modify

Ba lệnh nằm trên panel Modify của thẻ Modify, cạnh các lệnh Split và Delete.

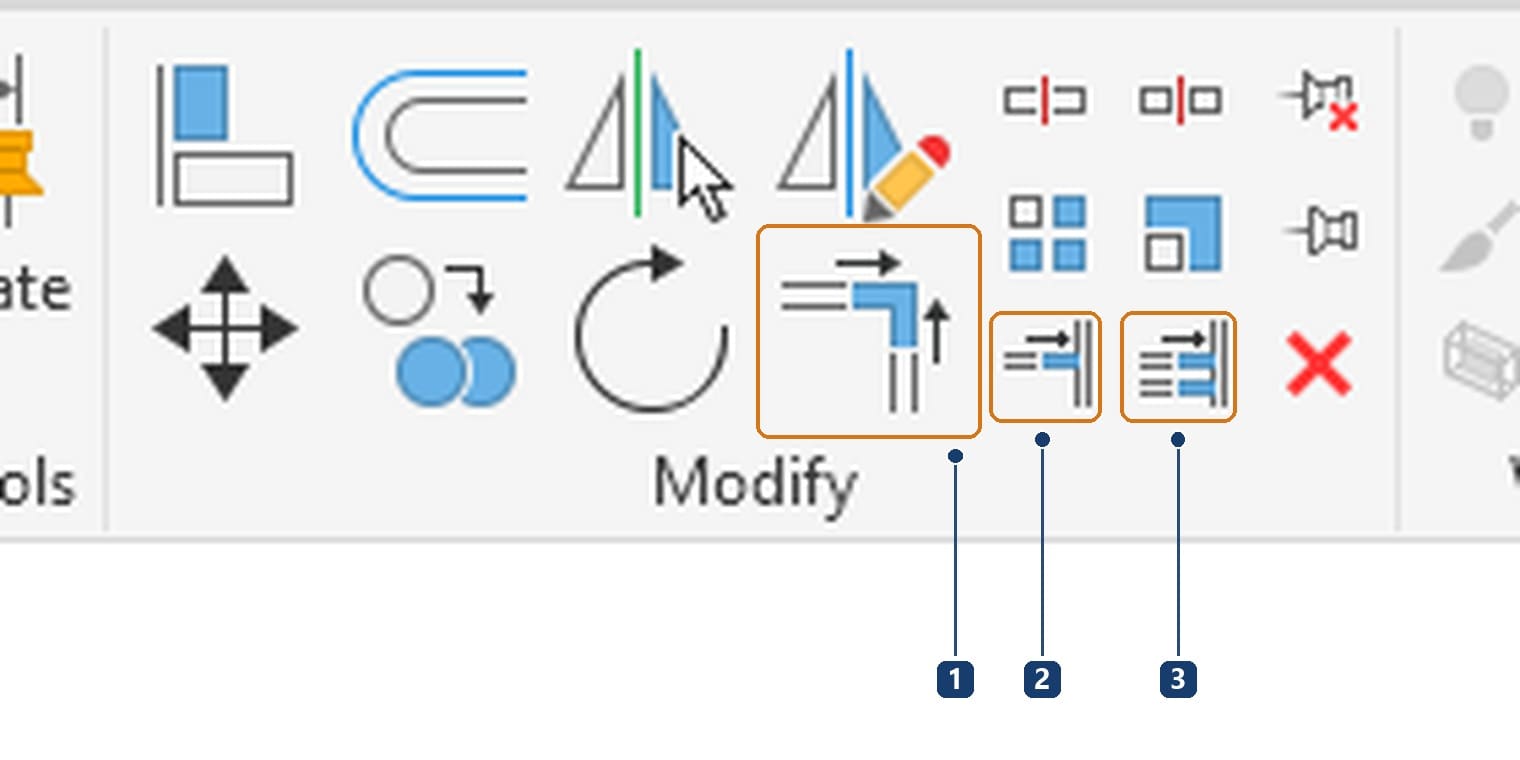

1 Trim/Extend to Corner. 2 Trim/Extend Single Element. 3 Trim/Extend Multiple Elements Ảnh: Revit 2027

Trong hộp Keyboard Shortcuts (gõ KS), chỉ Trim/Extend to Corner có phím tắt mặc định TR. Hai lệnh còn lại chưa được gán phím; người dùng có thể tự gán trong cùng hộp thoại.

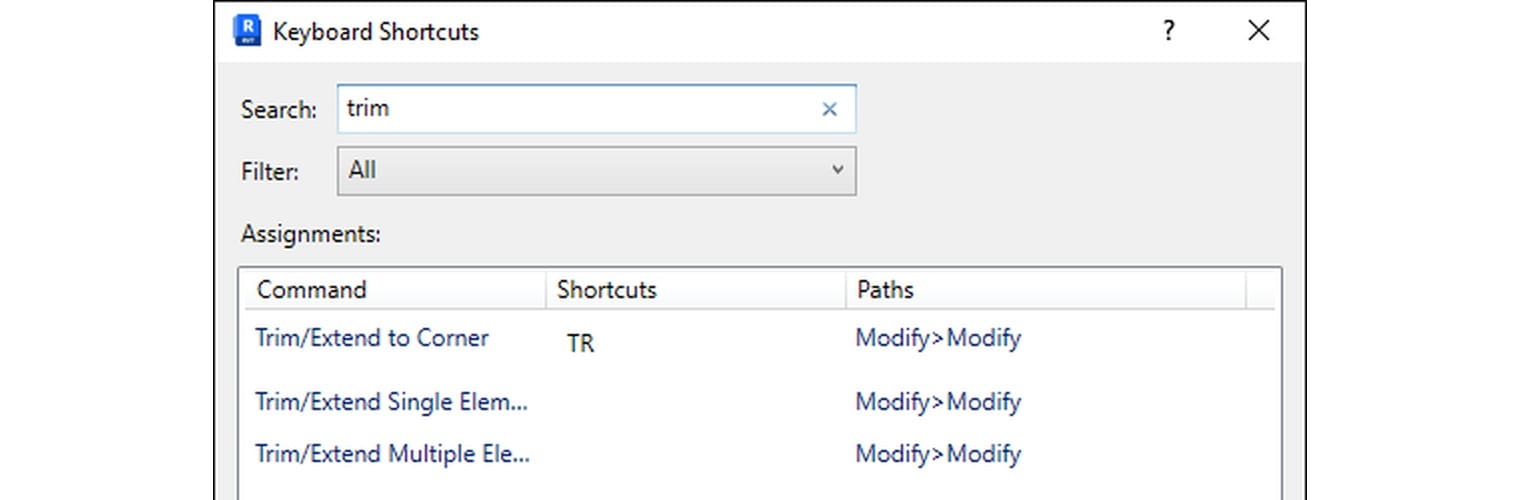

Hộp Keyboard Shortcuts tìm chữ trim: ba lệnh Trim/Extend, chỉ lệnh to Corner có phím TR Ảnh: Revit 2027

Cách tự gán phím tắt có ở bài phím tắt Revit.

Lệnh trim trong Revit nối góc: Trim/Extend to Corner

  1. Gõ TR, hoặc bấm nút số 1 trên panel Modify.
  2. Thanh trạng thái nhắc Select the first line or wall to trim/extend. (Click on the part you want to keep). Bấm vào đoạn cần giữ của đối tượng thứ nhất.
  3. Lời nhắc chuyển sang Select the second line or wall to trim/extend. (Click on the part you want to keep). Rê chuột lên đối tượng thứ hai: Revit vẽ đường nét đứt xem trước góc sẽ tạo.
  4. Bấm vào đoạn cần giữ của đối tượng thứ hai. Hai đối tượng nối thành góc.
  5. Lệnh vẫn bật để nối cặp tiếp theo. Nhấn Esc để thoát.
Bên trái: bức tường thứ nhất đã chọn, đường nét đứt xem trước góc khi rê lên bức tường thứ hai. Bên phải: hai bức tường đã nối thành góc Ảnh: Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Với hai bức tường cắt nhau, vị trí bấm quyết định đoạn nào còn lại. Bấm nửa trái của tường ngang và nửa dưới của tường đứng thì Revit giữ hai đoạn đó, bỏ hai đầu thừa.

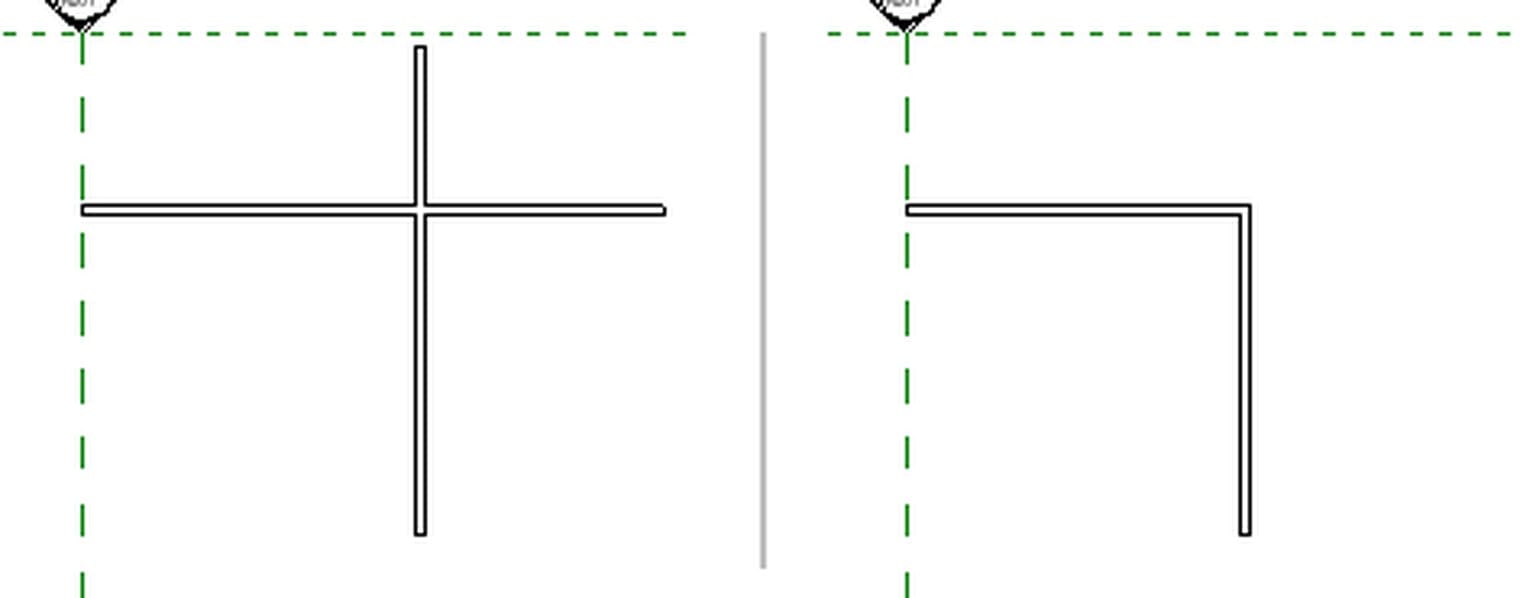

Bên trái: hai bức tường cắt nhau thành hình chữ thập. Bên phải: sau khi bấm nửa trái tường ngang và nửa dưới tường đứng, chỉ còn một góc Ảnh: Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Cách nối và đổi kiểu nối tường có ở bài cách vẽ tường trong Revit.

Trim/Extend Single Element: một đối tượng tới một biên

Lệnh này chọn biên trước, đối tượng sau.

  1. Bấm nút số 2 trên panel Modify.
  2. Lời nhắc Select a reference as the trim/extend boundary. Bấm đối tượng làm biên. Biên không bị thay đổi.
  3. Lời nhắc Select a line or wall to trim/extend (Click on the part you want to keep). Ctrl-click to keep trimming to the current reference. Bấm vào đối tượng cần cắt hoặc kéo dài, ở phần cần giữ.
  4. Muốn đưa tiếp đối tượng khác tới cùng biên đó, giữ Ctrl khi bấm, như lời nhắc ở bước 3.

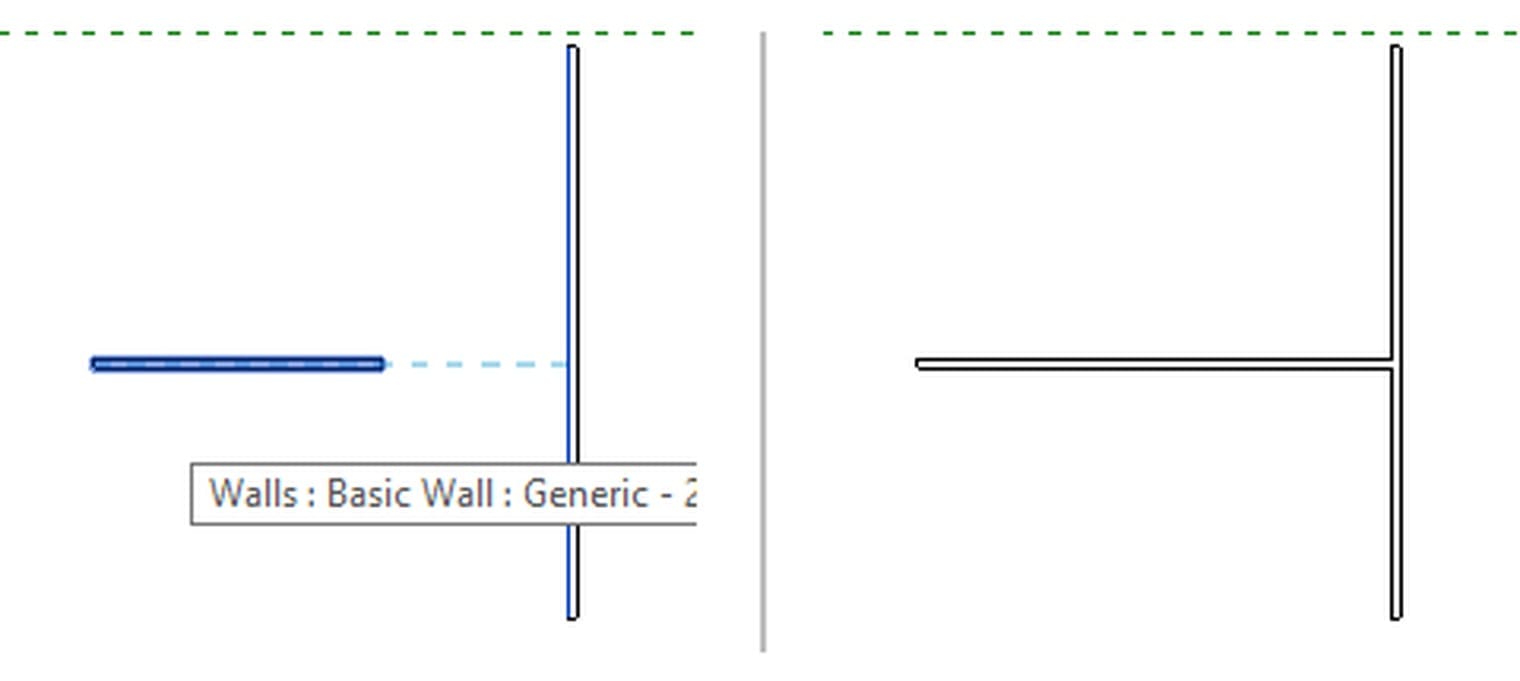

Bên trái: tường biên đã chọn, đường nét đứt xem trước phần kéo dài của bức tường ngắn. Bên phải: bức tường ngắn đã kéo tới tường biên, tạo nối chữ T Ảnh: Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Trim/Extend Multiple Elements: nhiều đối tượng cùng lúc

  1. Bấm nút số 3 trên panel Modify.
  2. Lời nhắc Select a reference as the trim/extend boundary. Bấm đối tượng làm biên.
  3. Lời nhắc Draw a selection box around or click parts of elements to keep. Kéo khung chọn qua các đối tượng, bắt đầu từ phía cần giữ; hoặc bấm từng đối tượng.
  4. Thả chuột. Các đối tượng được kéo dài hoặc cắt bớt tới biên.

Chú thích mở rộng của nút trên ribbon nêu quy tắc giữ phần: phần của đối tượng nằm cùng phía biên với chỗ bấm, hoặc với điểm bắt đầu khung chọn, được giữ lại.

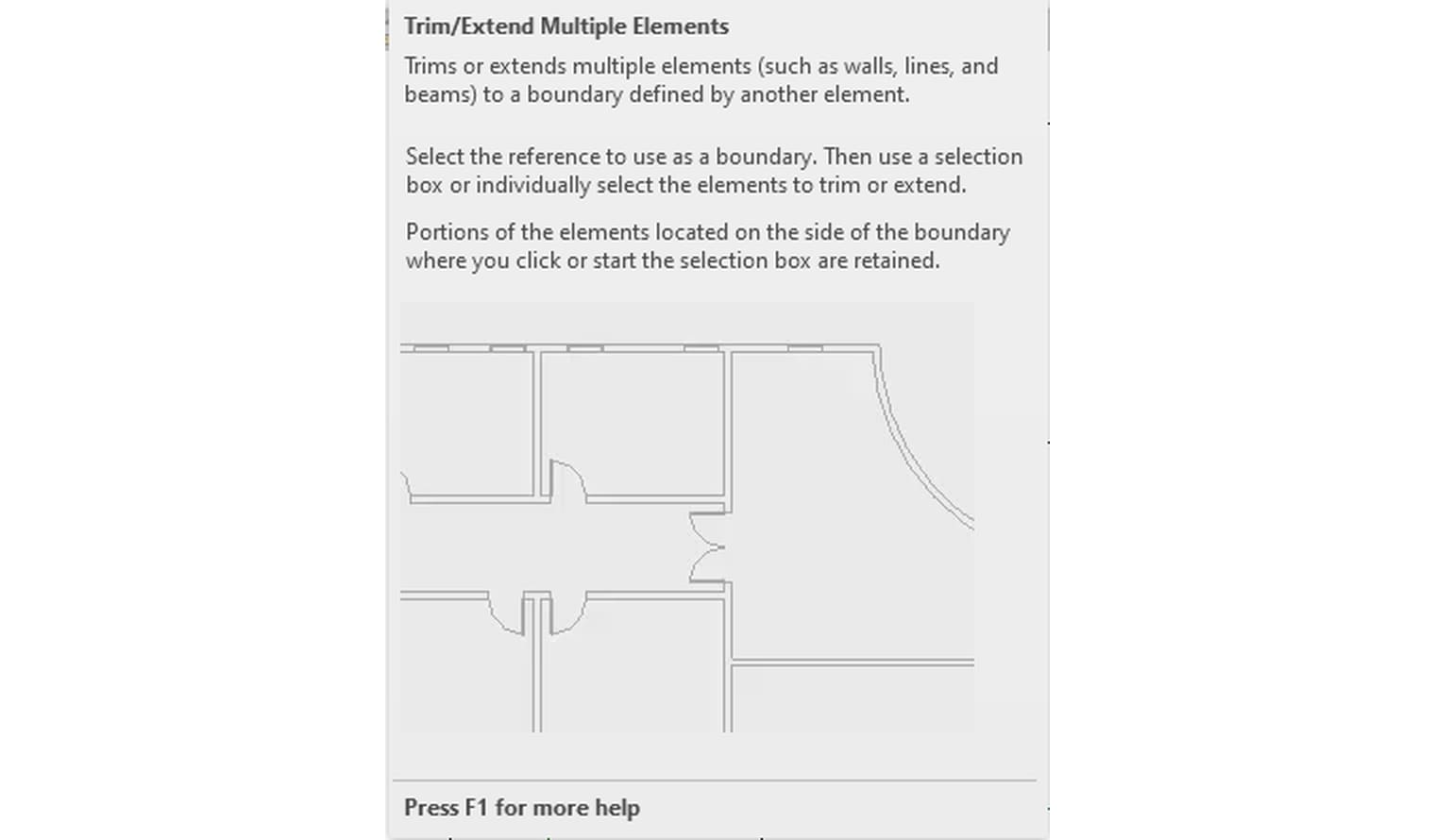

Chú thích mở rộng của Trim/Extend Multiple Elements với hình minh hoạ các bức tường được kéo tới cùng một biên Ảnh: Revit 2027

Ví dụ dưới có ba bức tường đứng và một tường biên nằm ngang. Hai tường ngắn chưa chạm biên; tường thứ ba cắt qua biên. Khung chọn kéo từ phía trên biên.

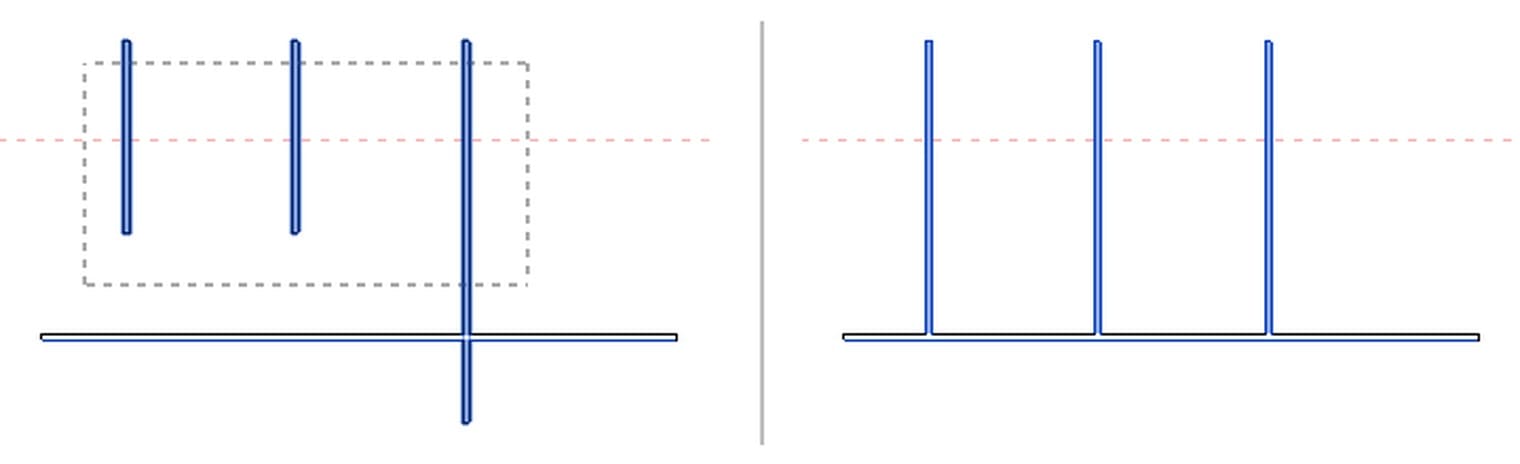

Bên trái: khung chọn kéo qua ba bức tường từ phía trên tường biên. Bên phải: hai tường ngắn được kéo tới biên, tường thứ ba bị cắt bỏ phần nằm dưới biên Ảnh: Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Một lệnh vừa kéo dài vừa cắt bớt: hai tường ngắn dài ra tới biên, tường thứ ba mất đoạn phía dưới. Autodesk lưu ý: kéo khung từ phải sang trái thì đối tượng chỉ cần chạm khung; kéo từ trái sang phải thì đối tượng phải nằm trọn trong khung.

Trim/Extend với ống: Revit tự thêm cút nối

Lệnh Trim/Extend to Corner dùng được cho ống. Ví dụ có hai đoạn ống 150 mm rời nhau.

  1. Mở mặt bằng hiện ống, ví dụ L1 - Plumbing. Mặt bằng kiến trúc thường không hiện ống đặt cao hơn mặt cắt.
  2. Gõ TR, bấm vào ống ngang ở phần cần giữ.
  3. Bấm vào ống đứng ở phần cần giữ.
  4. Ống ngang tự kéo dài từ 8000 lên 10577,3 mm, hai đoạn nối thành góc.

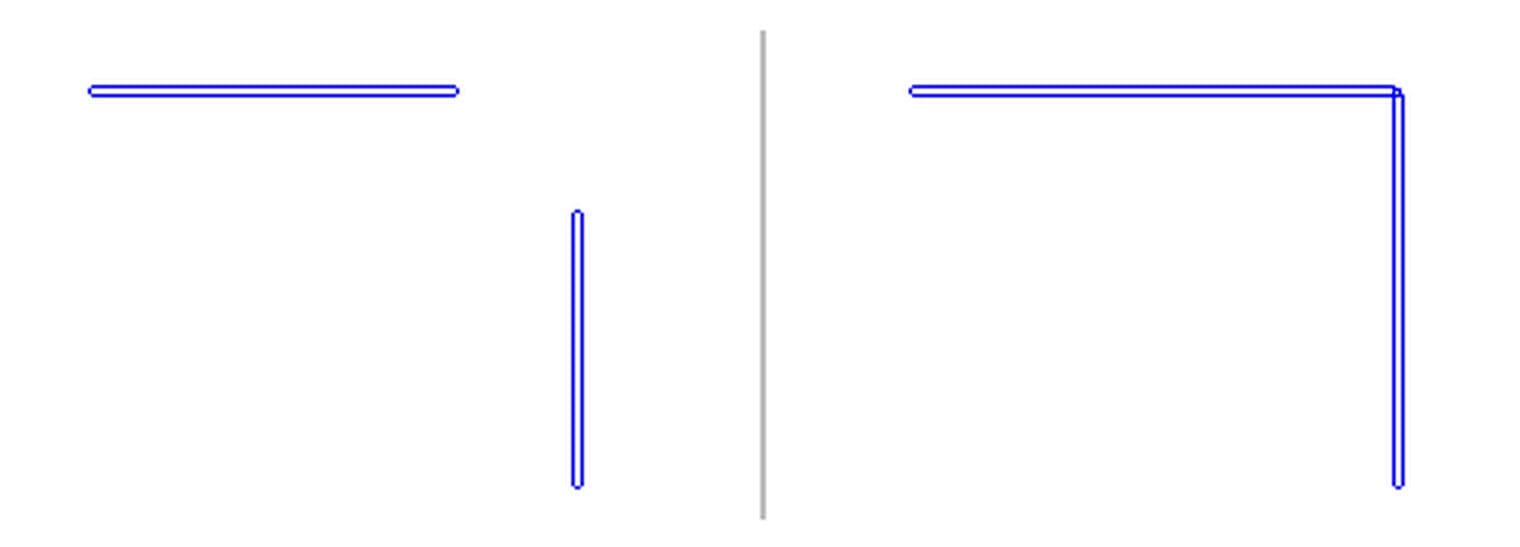

Bên trái: hai đoạn ống rời nhau. Bên phải: sau Trim/Extend to Corner, hai đoạn nối thành góc vuông Ảnh: Revit 2027

Quét chọn quanh góc rồi mở hộp Filter cho thấy ở góc có ba đối tượng: hai ống và một phụ kiện ống (Pipe Fittings). Revit đã tự chèn cút nối, và hai đoạn ống thuộc cùng một hệ.

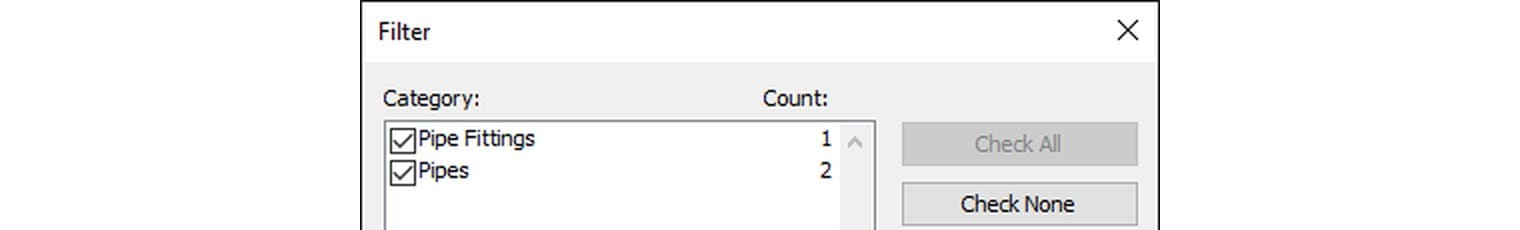

Hộp Filter của vùng góc: Pipe Fittings 1, Pipes 2, tổng 3 đối tượng Ảnh: Revit 2027

Loại cút được chèn lấy theo thiết lập Routing Preferences của kiểu ống, xem bài loại ống trong Revit. Cách vẽ ống có ở bài vẽ ống nước trong Revit.

Lệnh trim trong Revit khác AutoCAD ở đâu

AutoCAD TrimRevit Trim/Extend
Bấm vàoPhần cần bỏPhần cần giữ
Cắt và kéo dàiHai lệnh riêng TRIM và EXTEND, giữ Shift để đổi qua lạiMột lệnh làm cả hai
Nối gócLệnh FILLET bán kính 0Trim/Extend to Corner
Áp dụng choNét 2DTường, dầm, ống, nét mô hình, nét chi tiết, nét phác thảo

Người chuyển từ AutoCAD hay bấm nhầm vào phần cần bỏ, và Revit xoá đúng phần muốn giữ. Gặp trường hợp này thì Ctrl+Z rồi bấm lại vào phía bên kia.

Lỗi thường gặp

Hiện tượngNguyên nhânCách xử lý
Mất đoạn cần giữBấm vào phần cần bỏ theo thói quen AutoCADCtrl+Z, bấm lại vào phần cần giữ
TR không tạo được gócHai đối tượng song songDùng Align, hoặc kéo đầu đối tượng
Single Element cắt nhầm đối tượng biênBấm đối tượng trước, biên sauChọn biên trước theo lời nhắc thứ nhất
Cần đưa nhiều đối tượng tới cùng một biênDùng Single ElementGiữ Ctrl khi bấm, hoặc dùng Multiple Elements
Cần xoá một đoạn ở giữa đối tượngTrim chỉ giữ một phíaDùng Split Element (SL), đánh dấu Delete Inner Segment trên thanh Options rồi bấm hai điểm

Câu hỏi thường gặp

Lệnh trim trong Revit có phím tắt không?

Có, nhưng chỉ cho Trim/Extend to Corner: TR. Single Element và Multiple Elements không có phím mặc định.

Lệnh Trim trong Revit có dùng được cho dầm không?

Có. Chú thích của Trim/Extend to Corner ghi rõ lệnh dùng cho tường hoặc dầm.

Có cắt được một đoạn ở giữa tường không?

Trim/Extend không làm được việc này. Theo Autodesk, dùng Split Element (SL), đánh dấu Delete Inner Segment trên thanh Options rồi bấm hai điểm: đoạn giữa bị xoá, hai đoạn còn lại được giữ. Split with Gap thì tạo khe hở giữa hai đoạn.

Trim ống có tự thêm cút không?

Có. Trim/Extend to Corner trên hai ống tạo một phụ kiện Pipe Fittings ở góc, theo Routing Preferences của kiểu ống.

Tóm lại, lệnh trim trong Revit gồm ba lệnh với một quy tắc chung: bấm vào phần cần giữ. TR nối góc, Single Element đưa một đối tượng tới biên, Multiple Elements xử lý nhiều đối tượng cùng lúc.
