Tháo một tấm trần ở hành lang bất kỳ tòa nhà nào, bạn sẽ thấy ống gió, ống nước, máng cáp và dây tín hiệu chen nhau trong khoảng trống phía trên. Trong nghề, tất cả những thứ đó có chung một cái tên.
MEP là gì trong xây dựng? Đó là tên gọi chung cho các hệ kỹ thuật làm cho tòa nhà dùng được: phần cơ (điều hòa, thông gió), phần điện và phần cấp thoát nước. Tiếng Việt quen gọi là phần cơ điện. Người hỏi hệ thống MEP là gì thường vướng thêm hai câu: hệ nào thuộc chữ nào, và phòng cháy chữa cháy nằm ở đâu. Bài này trả lời cả hai, rồi đi tiếp sang các bước thiết kế theo luật hiện hành và chỗ BIM MEP khác bản vẽ 2D.
Muốn tự tay dựng các hệ này trên máy, Viện có khóa Revit MEP (BIM cơ điện) học trên một công trình mẫu từ đầu đến bộ bản vẽ.
MEP viết tắt của gì
Câu trả lời ngắn nhất cho MEP là gì trong xây dựng nằm ở ba chữ cái.
- M, Mechanical, phần cơ. Điều hòa không khí, thông gió, và đường ống nước lạnh phục vụ điều hòa.
- E, Electrical, phần điện. Cấp điện, chiếu sáng, điện nhẹ.
- P, Plumbing, phần cấp thoát nước. Nước sạch vào, nước thải và nước mưa ra.
Mỗi chữ là một nhóm, không phải một hệ. Cùng mảng việc này còn có vài tên gọi khác.
| Tên gọi | Viết tắt của | Khác ở đâu |
|---|---|---|
| M&E | Mechanical & Electrical | Chỉ hai chữ, không tách riêng phần nước |
| MEP | Mechanical, Electrical, Plumbing | Tách phần nước thành chữ P |
| MEPF | Mechanical, Electrical, Plumbing, Fire protection | Tách thêm phòng cháy chữa cháy thành chữ F |
| Cơ điện | — | Cách gọi tiếng Việt: kỹ sư cơ điện, nhà thầu cơ điện |
Các tên này khác nhau ở số chữ cái được tách ra. Phạm vi thật của một gói cơ điện thì nằm trong hợp đồng của từng dự án, nên khi nhận việc hãy đọc hồ sơ mời thầu chứ đừng đọc tên gọi.
Hệ thống MEP tòa nhà gồm những gì

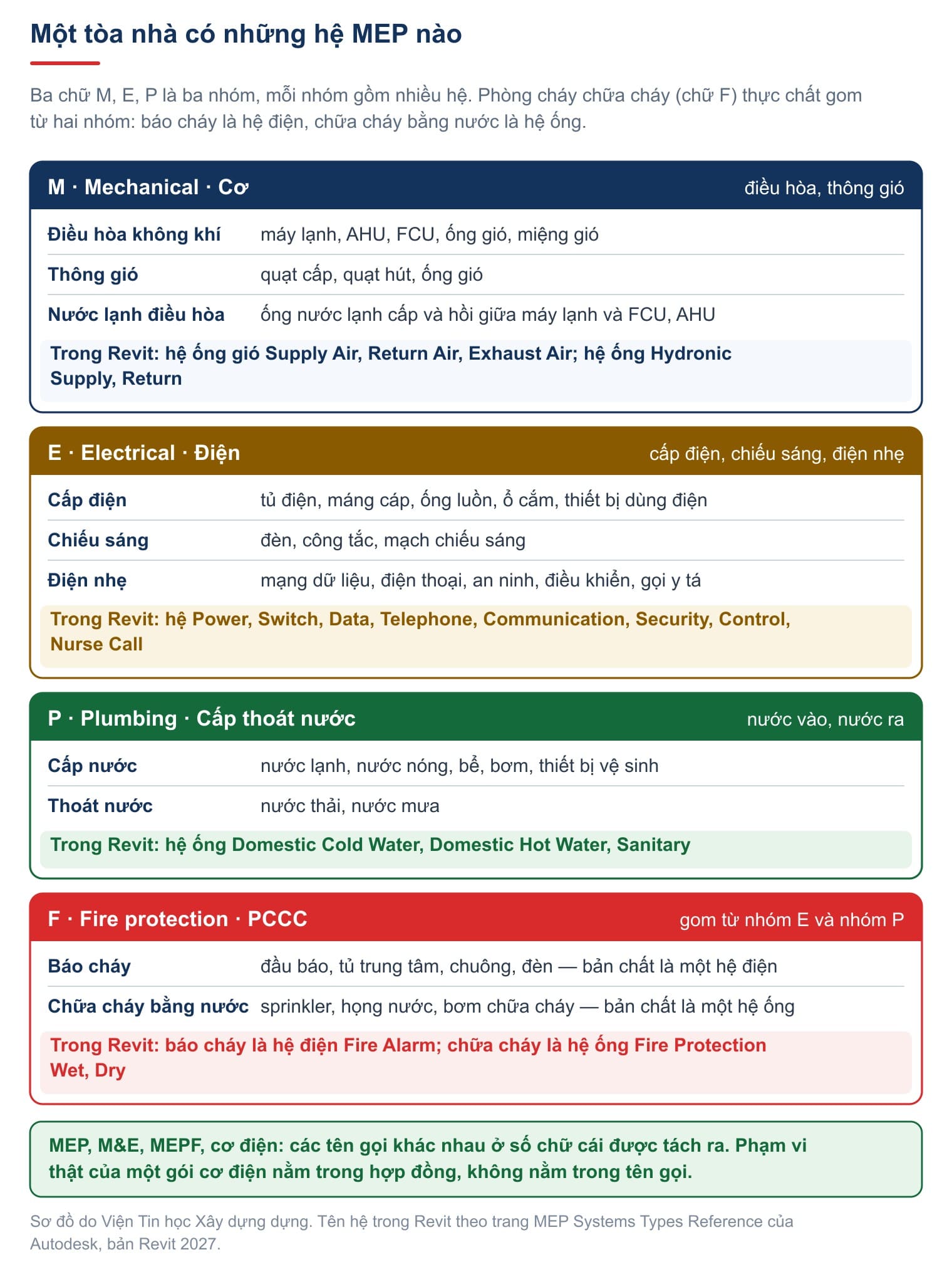

Bảng dưới xếp các hệ thường gặp trong một tòa nhà dân dụng theo bốn nhóm. Cột cuối là tên Revit đặt cho loại hệ đó, lấy từ trang tra cứu MEP Systems Types Reference của Autodesk cho bản 2027.
| Nhóm | Hệ | Gồm những gì | Revit gọi là |
|---|---|---|---|
| M | Điều hòa không khí | Máy lạnh, AHU, FCU, ống gió, miệng gió | Supply Air, Return Air |
| M | Thông gió | Quạt cấp, quạt hút, ống gió | Supply Air, Exhaust Air |
| M | Nước lạnh điều hòa | Ống cấp và hồi giữa máy lạnh với FCU, AHU | Hydronic Supply, Hydronic Return |
| E | Cấp điện | Tủ điện, máng cáp, ống luồn dây, ổ cắm | Power |
| E | Chiếu sáng | Đèn, công tắc, mạch chiếu sáng | Power, Switch |
| E | Điện nhẹ | Mạng dữ liệu, điện thoại, an ninh, điều khiển | Data, Telephone, Security, Control, Communication |
| P | Cấp nước | Nước lạnh, nước nóng, bể, bơm, thiết bị vệ sinh | Domestic Cold Water, Domestic Hot Water |
| P | Thoát nước | Nước thải, nước mưa | Sanitary |
| F | Báo cháy | Đầu báo, tủ trung tâm, chuông, đèn | Fire Alarm (một hệ điện) |
| F | Chữa cháy bằng nước | Sprinkler, họng nước, bơm chữa cháy | Fire Protection Wet, Fire Protection Dry (một hệ ống) |
Hai điều đáng để ý. Một nhóm có nhiều hệ: riêng danh sách loại hệ điện của Revit đã có chín loại, gồm cả Fire Alarm và Nurse Call. Và chữ P không đồng nghĩa với "ống": ống nước lạnh điều hòa là ống nhưng thuộc phần cơ, Revit xếp nó vào loại Hydronic. Nước mưa thì tùy dự án; dự án mẫu Autodesk phát hành kèm Revit 2027 tách thoát nước mưa mái thành một hệ riêng tên Roof Drainage.
PCCC thuộc M, E hay P: chữ F trong MEPF
Các bài giới thiệu MEP xếp phòng cháy chữa cháy mỗi nơi một kiểu: nơi để vào phần cơ, nơi để vào phần nước, nơi tách riêng. Lý do là PCCC không phải một hệ mà ít nhất hai hệ khác hẳn nhau về bản chất.
Báo cháy gồm đầu báo khói, đầu báo nhiệt, nút ấn, chuông đèn và dây tín hiệu về tủ trung tâm. Đây là một hệ điện.
Chữa cháy bằng nước gồm bể, bơm, đường ống, van, đầu phun sprinkler và họng nước. Đây là một hệ đường ống.
Revit xếp đúng theo bản chất đó. Trang tra cứu của Autodesk cho bản 2027 đặt Fire Alarm trong danh sách hệ điện, cạnh Power và Security. Với đường ống, Autodesk viết: "Pipe connectors are used with hydronic systems, plumbing systems, and fire protection systems", và hệ chữa cháy có các loại Fire Protection Wet, Fire Protection Dry.
Hệ hút khói và tăng áp cầu thang thì ngược lại. Mục đích là chống khói khi cháy, nhưng vật liệu là quạt và ống gió, nên trên mô hình nó được dựng bằng công cụ ống gió như hệ thông gió.
Vậy vì sao nhiều hồ sơ vẫn tách riêng chữ F? Vì phần PCCC chịu một vòng kiểm soát riêng. Luật Xây dựng số 135/2025/QH15 yêu cầu công trình thuộc diện thẩm định thiết kế về phòng cháy chữa cháy phải được thẩm tra thiết kế về PCCC (Điều 26). Với công trình thuộc dự án đầu tư công, khi chủ đầu tư thẩm định thiết kế triển khai sau khi dự án được duyệt, nội dung thẩm định có đánh giá giải pháp thiết kế PCCC (Điều 30).
Một phần hồ sơ phải qua thêm một cửa thì tách nó thành một chữ riêng cho dễ quản lý. Đó là MEPF. Cách xếp nào cũng được, miễn nhất quán trong một dự án. Điều cần nhớ khi chia việc: người dựng hệ báo cháy cần nền điện, người dựng hệ sprinkler cần nền thủy lực đường ống, dù cả hai cùng nằm trong gói PCCC.
Thiết kế MEP là gì, đi qua những bước nào
Thiết kế MEP là phần thiết kế xây dựng lo cho các hệ kể trên. Người thiết kế chọn giải pháp cho từng hệ, tính tải lạnh, phụ tải điện, lưu lượng nước, chọn thiết bị, định cỡ và vạch tuyến ống, ống gió, dây dẫn. Cuối cùng, tất cả được thể hiện thành hồ sơ. Phần này không đứng riêng mà đi theo các bước thiết kế của cả công trình.

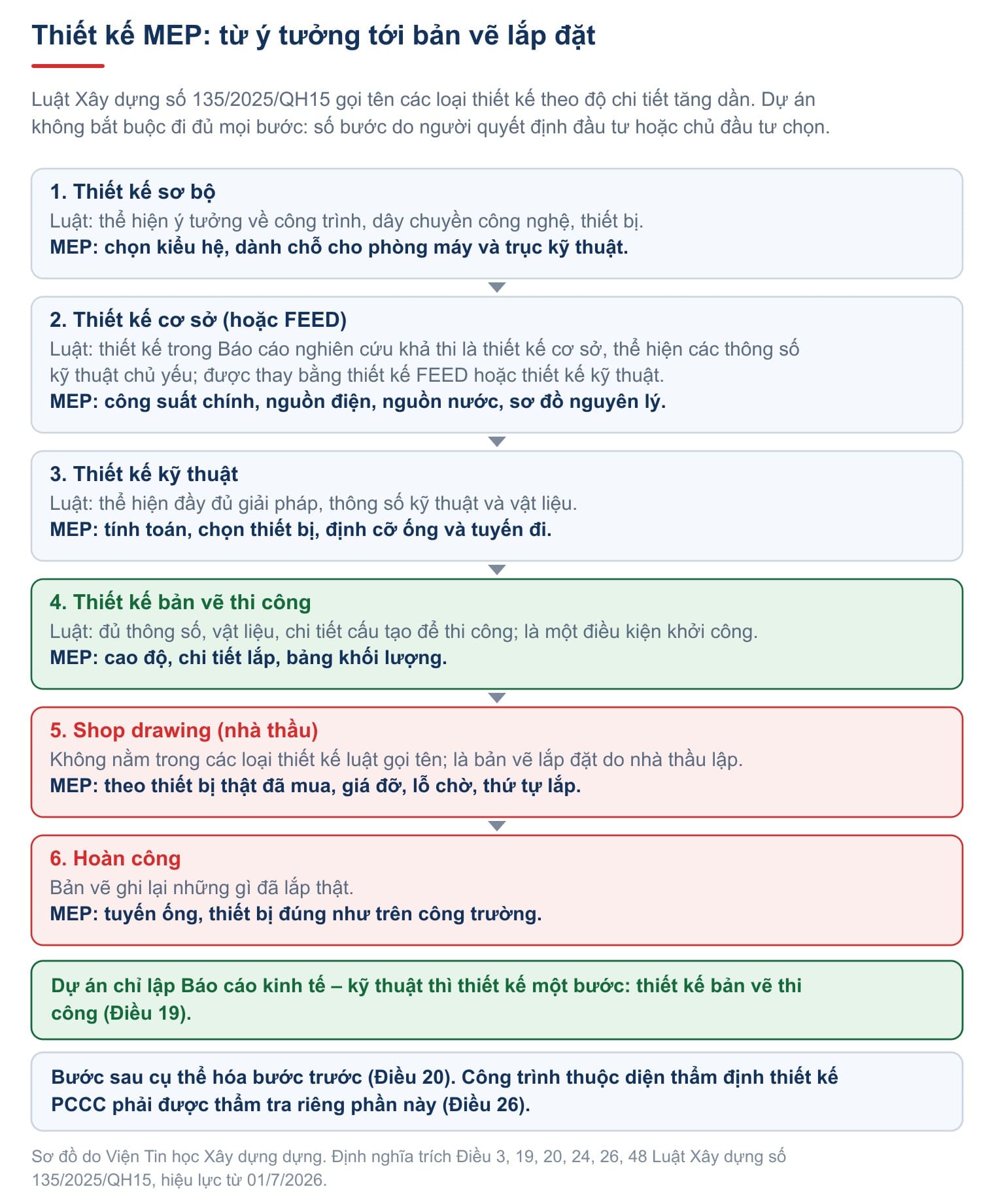

Từ ngày 01/7/2026, các bước ấy theo Luật Xây dựng số 135/2025/QH15. Điều 19 gọi tên năm loại thiết kế, cộng thêm "thiết kế khác (nếu có)". Luật không bắt mọi dự án đi đủ năm bước. Số bước do người quyết định đầu tư chọn khi lập dự án, hoặc do chủ đầu tư chọn khi triển khai sau khi dự án được duyệt.
| Loại thiết kế | Luật định nghĩa (Điều 3) | Phần MEP làm gì |
|---|---|---|
| Thiết kế sơ bộ | Thể hiện ý tưởng về thiết kế công trình, dây chuyền công nghệ, thiết bị | Chọn kiểu hệ, dành chỗ cho phòng máy và trục kỹ thuật |
| Thiết kế cơ sở | Thể hiện các thông số kỹ thuật chủ yếu phù hợp quy chuẩn, tiêu chuẩn | Công suất chính, nguồn điện, nguồn nước, sơ đồ nguyên lý |
| Thiết kế FEED (thiết kế kỹ thuật tổng thể) | Lập cho dự án có thiết kế công nghệ, cụ thể hóa phương án công nghệ và thông số thiết bị công nghệ | Bám theo yêu cầu của thiết bị công nghệ |
| Thiết kế kỹ thuật | Thể hiện đầy đủ giải pháp, thông số kỹ thuật và vật liệu | Tính toán, chọn thiết bị, định cỡ ống và tuyến đi |
| Thiết kế bản vẽ thi công | Thể hiện đầy đủ thông số, vật liệu, chi tiết cấu tạo, đủ điều kiện để thi công | Cao độ từng tuyến, chi tiết lắp, bảng khối lượng |
Ba quy định đáng nhớ với người làm cơ điện.
- Thiết kế trong Báo cáo nghiên cứu khả thi là thiết kế cơ sở, nhưng người quyết định đầu tư được dùng thiết kế FEED hoặc thiết kế kỹ thuật thay thế (Điều 24).
- Bước sau cụ thể hóa bước trước, và được điều chỉnh khi không đổi mục tiêu, quy mô của dự án (Điều 20).
- Dự án chỉ lập Báo cáo kinh tế – kỹ thuật thì thiết kế một bước, là thiết kế bản vẽ thi công (Điều 19). Trừ vài trường hợp luật nêu riêng, khởi công phần nào thì phải có thiết kế bản vẽ thi công của phần đó được phê duyệt (Điều 48).
Sau thiết kế bản vẽ thi công, việc chuyển sang phía nhà thầu. Nhà thầu lập shop drawing, tức bản vẽ lắp đặt theo thiết bị thật đã mua, rồi cuối cùng là bản vẽ hoàn công ghi lại những gì đã lắp. Hai loại bản vẽ này có bài riêng: bản vẽ shop drawing MEP.
Hồ sơ thiết kế MEP gồm những gì
Luật chia nội dung Báo cáo nghiên cứu khả thi thành phần thuyết minh và phần thiết kế xây dựng (Điều 24). Phần MEP có đủ hai mảng đó, cộng phần số liệu cho dự toán.
- Thuyết minh và bảng tính. Căn cứ thiết kế, giải pháp từng hệ, kết quả tính tải, lý do chọn thiết bị.
- Bản vẽ. Chia theo bộ môn, mỗi hệ mỗi tầng thường một tờ.
- Bảng khối lượng và danh mục thiết bị. Làm cơ sở cho dự toán và cho việc mua sắm.
Bộ bản vẽ của dự án mẫu Autodesk phát hành kèm Revit 2027 cho thấy khung khá đều giữa ba bộ môn. Tòa nhà mẫu có bảy mức sàn, từ tầng để xe L0 tới mái, nên mỗi loại mặt bằng lặp lại sáu đến bảy tờ.
| Bộ môn | Các loại tờ trong bộ mẫu | Tờ đặc trưng nhất |
|---|---|---|
| Cơ (HVAC) | Ghi chú, ký hiệu và bảng thống kê; mặt bằng HVAC từng tầng; mặt bằng trần HVAC từng tầng | Mặt bằng trần, vì ống gió và miệng gió nằm trên trần |
| Nước | Mặt bằng thoát nước từng tầng; mặt bằng trần thoát nước; mặt cắt ống đứng thoát nước; mặt bằng cấp nước | Mặt cắt ống đứng, cho thấy ống xuyên qua các tầng |
| Điện | Ghi chú, ký hiệu; sơ đồ phân phối điện; mặt bằng cấp điện; mặt bằng phóng to; mặt bằng chiếu sáng; bảng tủ điện; điện mặt trời; tủ điện tổng và dàn công tơ | Bảng tủ điện, liệt kê từng mạch và tải |
Bộ mẫu không có phần PCCC. Ở dự án có chữ F, hồ sơ thêm các tờ cho hệ báo cháy và hệ chữa cháy.
BIM MEP khác vẽ MEP 2D ở đâu
BIM MEP không phải tên một phần mềm. Đó là cách làm phần cơ điện theo BIM: mỗi ống, mỗi tủ điện là một đối tượng có thông số, nối với nhau thành hệ, và bản vẽ được trích ra từ mô hình. Revit là một công cụ để làm việc đó; bài Revit MEP là gì nói riêng về phần mềm và sáu việc kỹ sư cơ điện làm với nó.

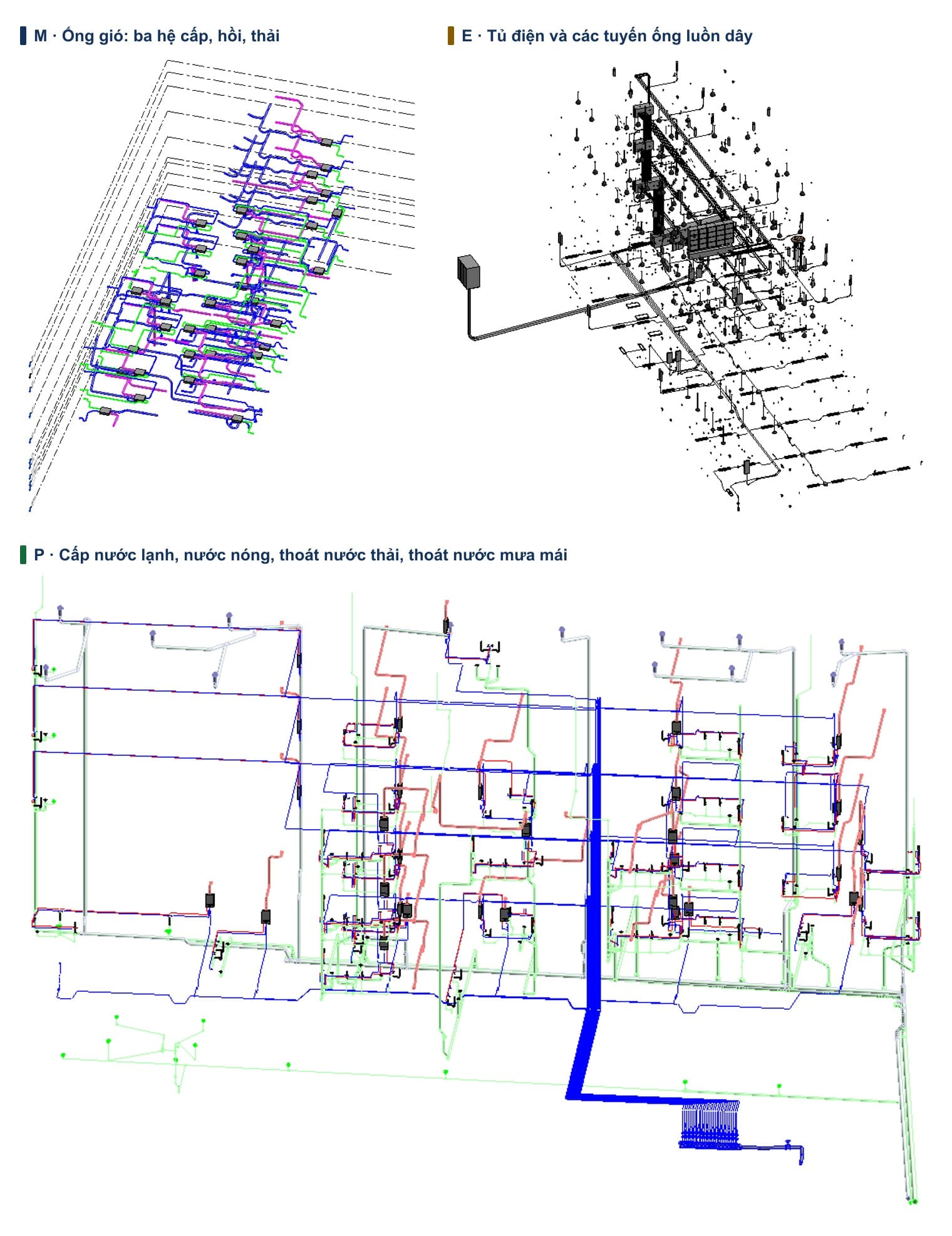

Trong dự án thật, mỗi bộ môn thường là một mô hình riêng, liên kết với nhau. Ảnh dưới là ba mô hình cơ, nước, điện của cùng một tòa nhà.
Chỗ khác nhau nằm ở từng việc cụ thể.
| Việc | Vẽ 2D | Mô hình BIM MEP trên Revit 2027 |
|---|---|---|
| Một đoạn ống gió | Hai nét song song | Đối tượng có tiết diện, cao độ, thuộc một hệ như Supply Air |
| Biết thiết bị thuộc hệ nào | Đọc chú thích trên bản vẽ | System Browser liệt kê hệ, mở ra thấy từng phần tử |
| Tìm đầu ống hở, thiết bị chưa nối | Dò bằng mắt | Tab Analyze: Check Duct Systems, Check Pipe Systems, Check Circuits, Show Disconnects |
| Va chạm với dầm, với hệ khác | Chồng bản vẽ và dò bằng mắt | Collaborate › Coordinate › Interference Check |
| Bảng tủ điện | Gõ tay | Panel Schedules sinh từ các mạch đã nối |
| Sửa một tuyến ống | Sửa từng tờ mặt bằng, mặt cắt | Sửa một lần trong mô hình, các khung nhìn đổi theo |
Khi cần dò va chạm giữa nhiều mô hình, nhiều phần mềm, người phối hợp thường gộp chúng trên Navisworks. Mức chi tiết của mô hình tăng theo bước thiết kế và được quy ước bằng LOD: mô hình cho thiết kế cơ sở chưa cần giá đỡ, mô hình cho bản vẽ thi công phải có cao độ từng tuyến.
Ba điều nhiều nơi nói sai về MEP
| Điều hay nghe | Thực tế |
|---|---|
| MEP là ba hệ: cơ, điện, nước | Ba chữ là ba nhóm, mỗi nhóm nhiều hệ; riêng danh sách loại hệ điện của Revit đã có chín loại |
| PCCC thuộc phần cơ, hoặc thuộc phần nước | Báo cháy là hệ điện, chữa cháy bằng nước là hệ ống; chữ F gom từ hai nhóm E và P |
| Thiết kế có một số bước cố định | Luật Xây dựng số 135/2025/QH15 gọi tên năm loại thiết kế; số bước của từng dự án do người quyết định đầu tư hoặc chủ đầu tư chọn |
Tóm lại, MEP là gì trong xây dựng gói trong ba ý. Ba chữ M, E, P là ba nhóm hệ, còn PCCC trải qua cả điện lẫn nước nên hay được tách thành chữ F. Thiết kế MEP đi theo các bước thiết kế của công trình. BIM MEP là làm những việc đó trên mô hình có hệ thống thay vì trên nét vẽ. Nên học theo thứ tự nào thì đọc tiếp bài học Revit MEP.
