Bản vẽ shop drawing MEP: 8 nhóm tờ và cách dựng từ Revit

Bản vẽ shop drawing MEP là gì, khác bản vẽ thi công và hoàn công ở đâu, một bộ gồm tám nhóm tờ nào và sáu bước dựng từ mô hình Revit 2027.

  • GV. Trần Ngọc Việt
  • 15 phút đọc

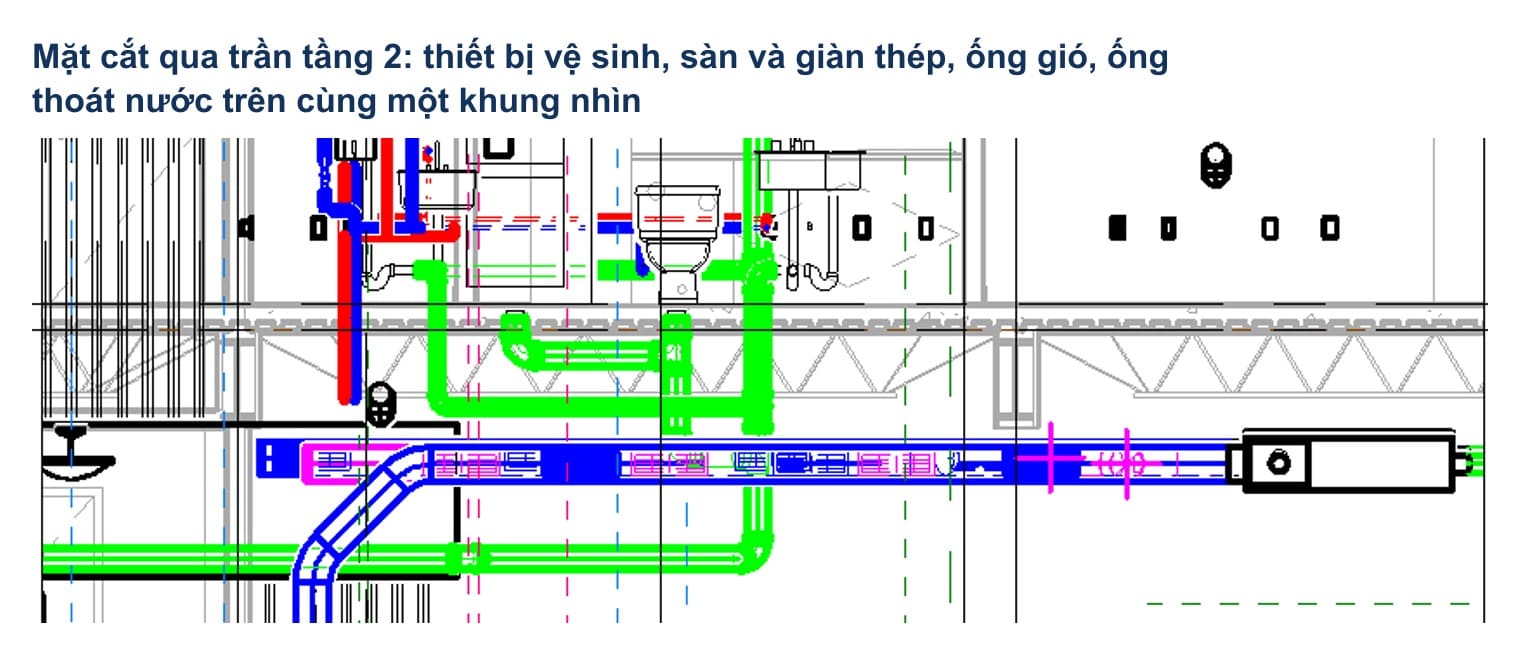

Mặt cắt qua khoảng trần: sàn giàn thép, ống gió và ống thoát nước trên cùng một khung nhìn Ảnh: Ảnh chụp Revit 2027, dự án mẫu Snowdon Towers do Autodesk cung cấp kèm phần mềm

Tuyến ống thoát nước trên bản thiết kế đi thẳng một mạch. Ra công trường, đáy ống chạm cánh dầm, còn ống gió đã chiếm chỗ ngay bên dưới. Bản thiết kế không sai: nó nói cần ống cỡ nào, đi từ đâu tới đâu. Nó không nói ống nằm ở cao độ nào dưới cái dầm cụ thể ấy.

Bản vẽ shop drawing MEP là bộ bản vẽ nhà thầu cơ điện lập để trả lời câu hỏi đó: lắp cái gì, ở đâu, cao bao nhiêu, bằng thiết bị nào. Bài này đặt nó cạnh bản vẽ thi công và bản vẽ hoàn công theo hai nghị định có hiệu lực từ 01/7/2026, liệt kê tám nhóm tờ của một bộ, rồi đi qua sáu bước ra tờ từ mô hình Revit 2027. Người mới nên đọc MEP là gì trước; muốn tự dựng trọn một bộ trên công trình mẫu thì Viện có khóa Revit MEP.

Shop drawing là gì, và shop drawing cơ điện khác ở đâu

Shop drawing là bản vẽ bên thi công lập từ hồ sơ thiết kế đã duyệt, để chỉ cách chế tạo và lắp đặt cụ thể. Nó không thay thiết kế mà thêm vào ba thứ người thiết kế chưa có lúc vẽ.

Thiết bị thật. Thiết kế ghi lưu lượng và cột áp của máy bơm. Shop drawing vẽ đúng máy bơm của hãng đã được chấp thuận, với bệ, mặt bích và lối bảo trì của nó.

Kết cấu thật. Dầm, sàn, lỗ chờ đã đổ có thể lệch bản vẽ kết cấu. Tuyến ống đi theo cái đã đổ.

Các hệ khác. Ống gió, ống nước lạnh, cấp thoát nước, sprinkler, máng cáp cùng tranh một khoảng trần. Vì thế phần lớn công sức của shop drawing cơ điện nằm ở phối hợp giữa các hệ.

Về pháp lý, thuật ngữ này không có trong văn bản. Nghị định 207/2026/NĐ-CP về quản lý chất lượng, thi công và bảo trì, và Nghị định 210/2026/NĐ-CP về hợp đồng xây dựng không có chữ "shop drawing" nào. Gần nhất là Điều 8 Nghị định 210: phạm vi hợp đồng thi công "có thể bao gồm cả việc … thực hiện thiết kế bản vẽ thi công triển khai sau thiết kế kỹ thuật theo thỏa thuận của hợp đồng".

Vậy ai lập, ai xem xét, ai chấp thuận và trong bao lâu đều do hợp đồng và chỉ dẫn kỹ thuật của từng dự án quy định.

Bản vẽ thi công, shop drawing và bản vẽ hoàn công

Ba loại bản vẽ nối tiếp nhau. Thiết kế bản vẽ thi công nói hệ thống cần gì, shop drawing nói lắp cụ thể thế nào, bản vẽ hoàn công ghi thực tế đã lắp ra sao.

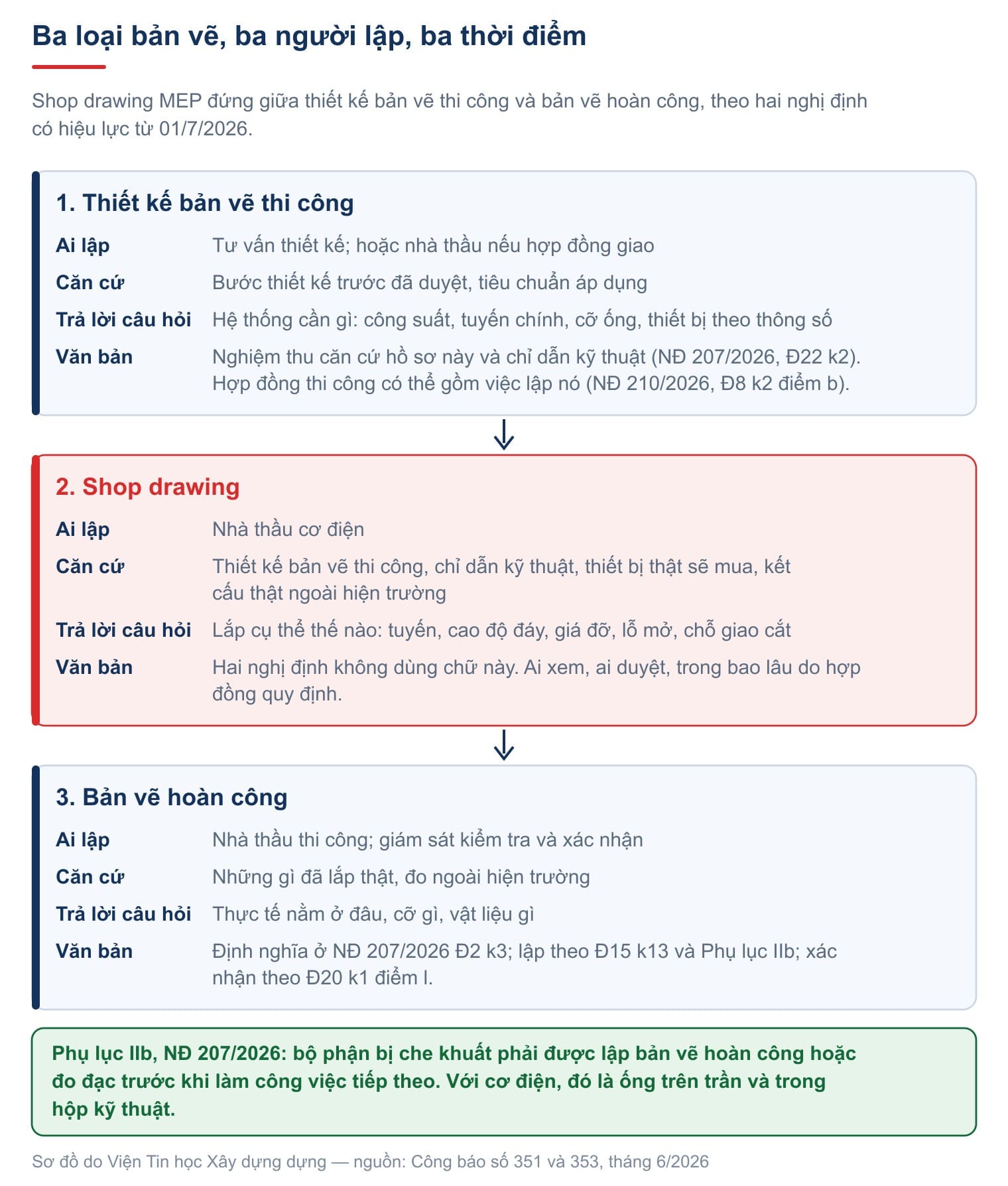

Ba loại bản vẽ Ảnh: Thiết kế bản vẽ thi công, shop drawing và bản vẽ hoàn công: ai lập, căn cứ, văn bản

Bản vẽ hoàn công thì nghị định nói kỹ. Điều 2 Nghị định 207 định nghĩa nó là "bản vẽ công trình xây dựng hoàn thành, trong đó thể hiện vị trí, kích thước, vật liệu và thiết bị được sử dụng thực tế". Nhà thầu thi công lập theo Phụ lục II (Điều 15), giám sát thi công kiểm tra và xác nhận (Điều 20).

Phụ lục IIb nêu cách lập. Kích thước thực tế không vượt sai số cho phép thì bản vẽ thi công được chụp lại, các bên đóng dấu và ký. Trị số nào thay đổi thì ghi số thực tế trong ngoặc đơn cạnh số cũ. Bộ phận bị che khuất phải được lập bản vẽ hoàn công hoặc đo đạc trước khi làm công việc tiếp theo.

Quy tắc cuối đụng cơ điện nhiều nhất: ống trên trần, trong hộp kỹ thuật, chôn sàn. Còn tờ nào được coi là "bản vẽ thi công" để chụp lại, tờ thiết kế hay tờ shop drawing đã chấp thuận, nghị định không nói; nên chốt điều đó trong hợp đồng.

Một bộ bản vẽ shop drawing MEP gồm tám nhóm tờ

Không nghị định nào quy định danh mục tờ. Danh mục dưới đây là cách chia việc quen thuộc của nhà thầu cơ điện, đủ để đội thợ lắp mà không phải hỏi lại.

#Nhóm tờTrên tờ phải thấy
1Danh mục, ghi chú chung, ký hiệuDanh mục tờ và lần sửa đổi, ký hiệu, mốc cao độ, vật liệu từng hệ
2Mặt bằng từng hệ theo tầngMỗi hệ một tờ, định vị tới trục, cỡ, cao độ đáy
3Mặt bằng phối hợp tổng hợpCác hệ chồng lên nhau để thấy chỗ giao cắt
4Mặt cắt phối hợpHệ nào trên, hệ nào dưới, còn bao nhiêu tới trần
5Phòng kỹ thuậtPhòng bơm, phòng máy, phòng tủ điện: bệ máy, lối bảo trì
6Trục đứng và sơ đồ nguyên lýỐng đứng từng tầng, van, điểm nối nhánh
7Lỗ mở và ống lồngLỗ qua sàn, tường, dầm, gửi kết cấu trước khi đổ bê tông
8Treo đỡ và lắp đặt điển hìnhGiá treo, gối chống rung, chi tiết đấu nối thiết bị

Nhóm 2 và nhóm 4 là xương sống: mặt bằng cho biết tuyến, mặt cắt cho biết tuyến ấy có lọt không.

Dự án mẫu Snowdon Towers đi kèm Revit 2027 cũng chia bộ tờ cấp thoát nước theo hệ và theo tầng: P100–P106 mặt bằng thoát nước từng tầng, P200–P206 mặt bằng trần, P300–P303 mặt cắt trục đứng thoát nước, P400–P406 mặt bằng cấp nước.

Bản vẽ shop drawing cấp thoát nước cần thêm gì

Thoát nước tự chảy phải dốc liên tục, nên bản vẽ shop drawing cấp thoát nước ghi độ dốc trên từng đoạn và cao độ đáy ở cả hai đầu đoạn. Một đoạn uPVC D160 dốc 2%, dài 5 m theo phương ngang, có đáy hai đầu lệch nhau 100 mm: 2720 và 2620. Ghi một con số cho cả đoạn là sai ở ít nhất một đầu.

Ống chờ thiết bị vệ sinh vẽ theo catalogue của đúng mẫu đã chấp thuận, vì mỗi mẫu có tâm xả khác nhau. Phòng bơm cần tờ riêng cho cụm van, theo kích thước bơm thật.

Mỗi tờ phải trả lời năm câu hỏi của người lắp

Tờ tốt là tờ người thợ cầm lên không phải gọi điện hỏi ai. Năm câu dưới đây dùng để soát trước khi ký.

Người lắp hỏiTrên tờ thể hiện bằngTrong Revit
Ở đâu?Kích thước tới trục gần nhấtDim Aligned
Cao bao nhiêu?Cao độ đáy, kèm mốcSpot Elevation, Bottom Elevation
To bao nhiêu?Đường kính, kích thước ống gió, mángTag by Category
Là cái gì?Hệ, vật liệu, mã thiết bị đã duyệtTham số đưa vào tag
Bản nào?Số tờ, lần sửa đổi, ngày, chữ kýKhung tên, Revisions

Câu "cao bao nhiêu" có hai điều phải ghi rõ: đo ở đáy ống hay tâm ống, và đo từ sàn hoàn thiện tầng đó hay từ cao độ chuẩn công trình. Ghi một lần ở tờ ghi chú chung, dùng thống nhất cho cả bộ.

Quy trình triển khai shop drawing: lập, phối hợp, trình duyệt

Quy trình triển khai shop drawing có tám bước. Vòng giữa bước trình và bước ra tờ lặp lại tới khi tờ được chấp thuận.

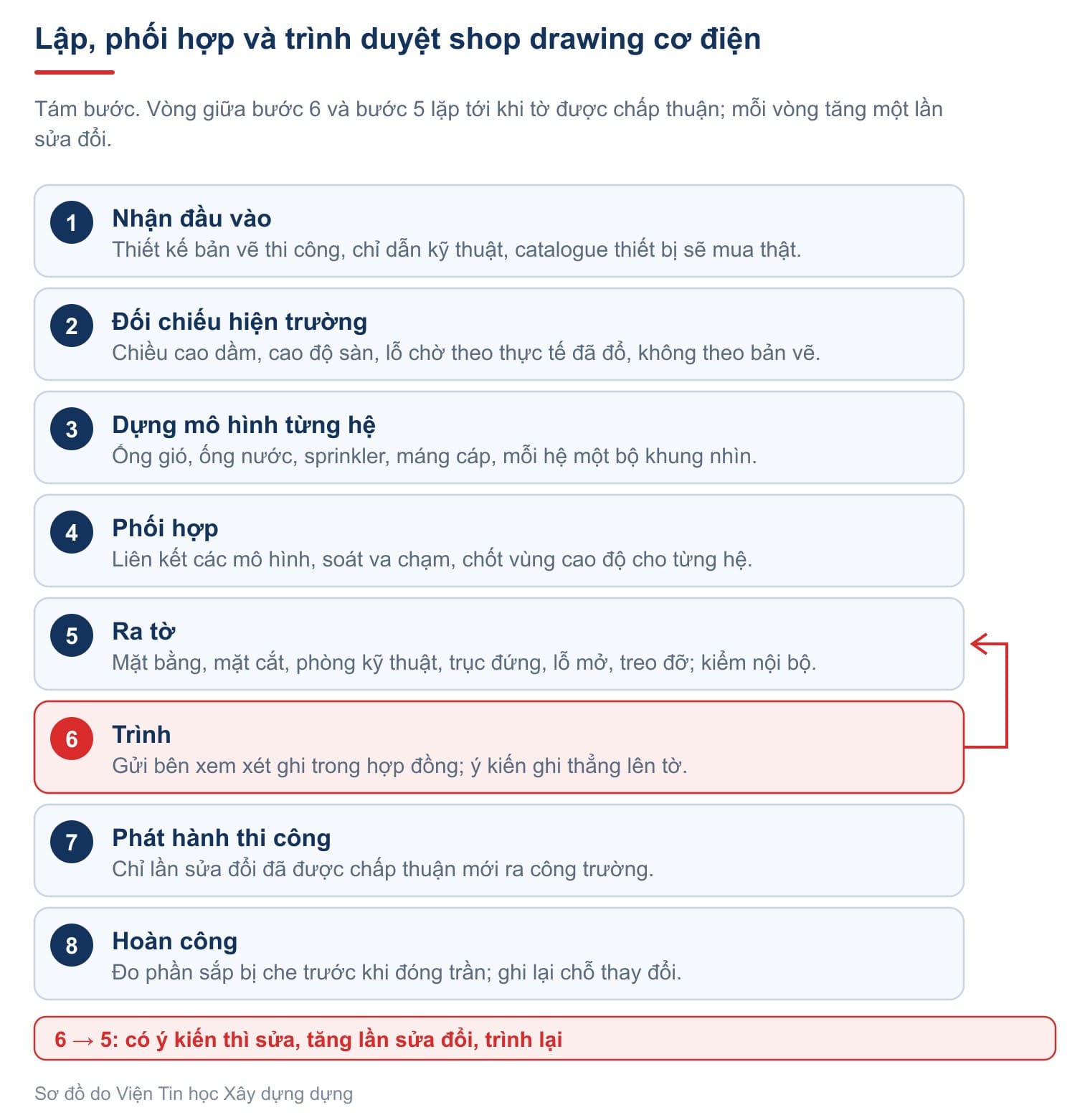

Quy trình lập và trình duyệt Ảnh: Tám bước từ nhận hồ sơ tới hoàn công, vòng sửa giữa trình và ra tờ

Ba bước cần nói thêm là bước 1, 4 và 8. Chưa chốt thiết bị thì chưa vẽ được phòng máy. Phối hợp là liên kết các mô hình, soát va chạm bằng Collaborate › Coordinate › Interference Check hoặc Navisworks, rồi chốt vùng cao độ cho từng hệ. Hoàn công là đo phần sắp bị che trước khi đóng trần.

Khi chia vùng cao độ, ống thoát nước tự chảy thường được giữ tuyến trước. Nó cần độ dốc liên tục nên không vòng lên né dầm được, còn ống có áp và máng cáp đổi cao độ dễ hơn nhiều. Chi tiết liên kết và soát va chạm có ở bài liên kết mô hình Revit. Người làm những việc này thường mang chức danh kỹ sư shop drawing; bài kỹ sư MEP nói về nghề đó.

Dựng shop drawing Revit MEP trong sáu bước

Làm shop drawing Revit MEP là ra tờ từ chính mô hình đã phối hợp, nên sửa mô hình một chỗ thì mọi tờ liên quan đổi theo. Từng lệnh đã có bài riêng; phần dưới chỉ nêu điều riêng của cơ điện.

Bước 1: tách mặt bằng theo hệ bằng bộ lọc

Vào View › Create › Duplicate View › Duplicate View để có một bản mặt bằng cho mỗi hệ. Gõ VV mở hộp Visibility/Graphic Overrides, sang thẻ Filters. Mỗi dòng là một bộ lọc dựng theo quy tắc, ví dụ theo hệ của ống, tạo ở nút Edit/New. Bỏ ô Visibility là mọi đối tượng thoả bộ lọc đó biến khỏi khung nhìn.

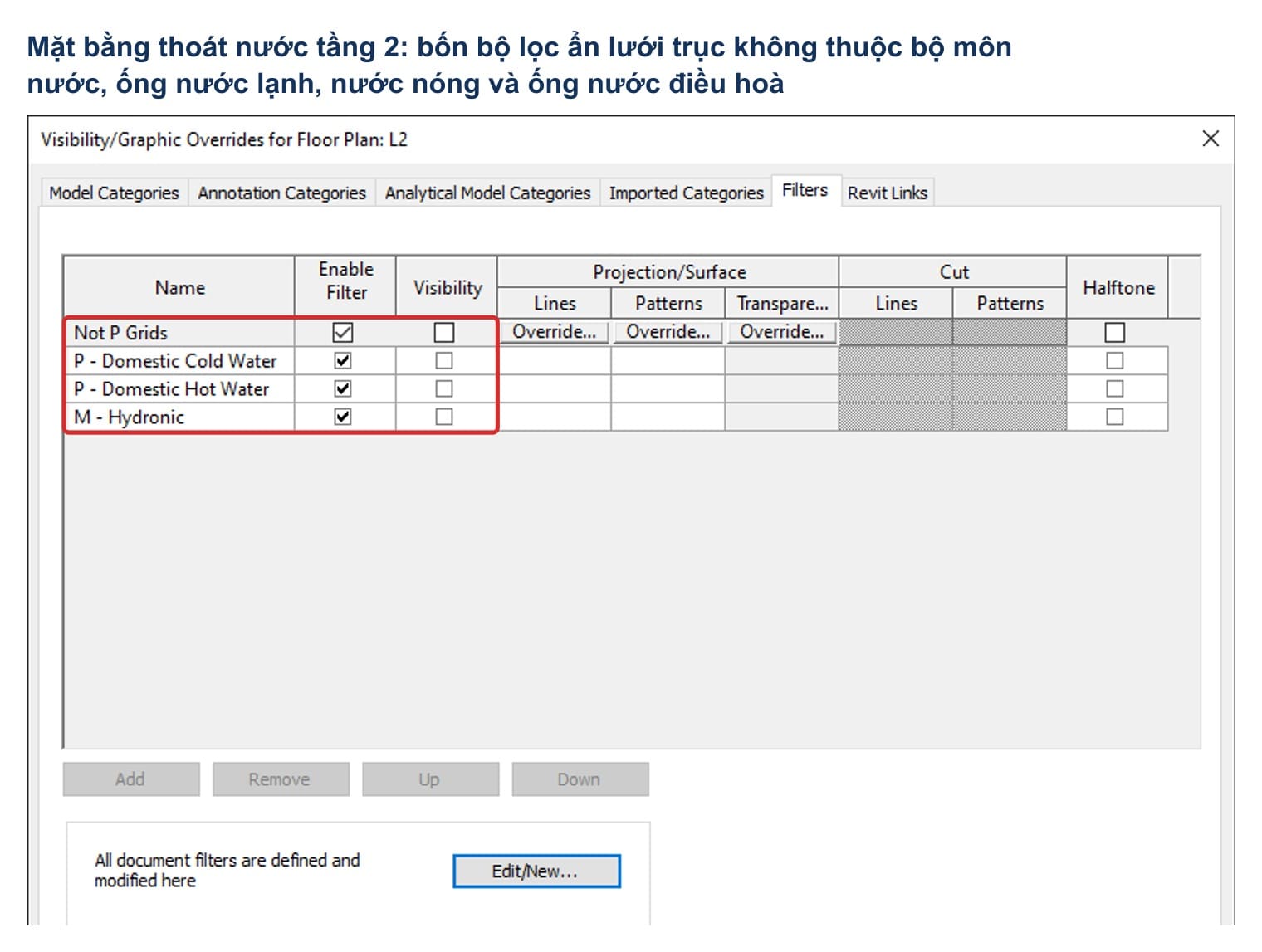

Bộ lọc theo hệ Ảnh: Mặt bằng thoát nước tầng 2 tắt ống nước lạnh, nước nóng và ống nước điều hoà bằng bộ lọc

Nút Add và Remove bị mờ vì khung nhìn đã gắn view template của mặt bằng thoát nước, nên bộ lọc do template quản lý. Nên làm đúng như vậy: một template cho mỗi loại tờ, gắn cho mọi tầng. Cách dựng template ở bài template Revit.

Bước 2: mặt cắt phối hợp qua khoảng trần

Vào View › Create › Section, bấm hai điểm cắt ngang hành lang, rồi bấm đúp vào đầu ký hiệu mặt cắt để mở. Trên thanh điều khiển dưới khung nhìn, đổi Detail Level sang Fine; ở mức Coarse ống chỉ là một nét đơn, không đọc được khoảng hở.

Mặt cắt phối hợp Ảnh: Từ trên xuống: thiết bị vệ sinh tầng trên, sàn và giàn thép của mô hình kết cấu liên kết, ống gió của mô hình HVAC liên kết, ống thoát nước

Mặt cắt này lập trong mô hình cấp thoát nước. Giàn thép và ống gió hiện lên vì mô hình kết cấu và HVAC đã được liên kết vào. Mặt cắt gấp khúc và đặt tên có ở bài tạo mặt cắt trong Revit.

Bước 3: kích thước định vị

Annotate › Dimension › Aligned, bấm vào trục rồi bấm vào tâm ống. Mỗi tuyến cần ít nhất một kích thước tới trục gần nhất. Chuỗi kích thước và khoá kích thước có ở bài dim kích thước trong Revit.

Bước 4: cỡ ống và cao độ đáy

Chọn một đoạn ống dốc, bảng Properties hiện sẵn Upper End Top Elevation, Upper End Centerline Elevation, Lower End Centerline Elevation, Lower End Bottom Elevation, Lower End Invert Elevation và Slope.

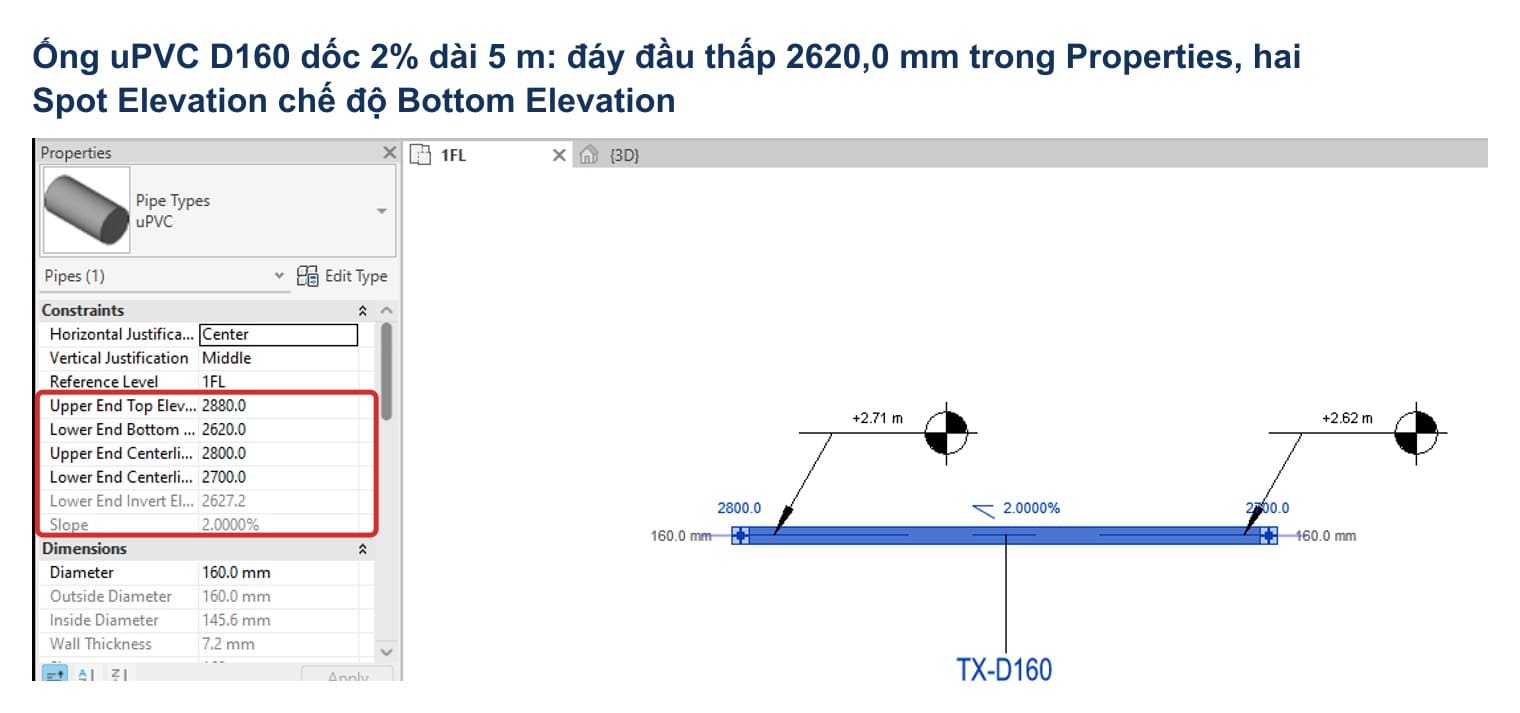

Cao độ đáy ống dốc Ảnh: Ống uPVC D160 dốc 2%: Properties ghi đáy đầu thấp 2620,0 mm, hai Spot Elevation ghi đáy gần hai đầu, tag ghi hệ và đường kính

Ghi cao độ đáy lên tờ như sau.

  1. Annotate › Dimension › Spot Elevation.
  2. Trên tab Modify | Place Dimensions, ô Display Elevation chọn Bottom Elevation. Bốn lựa chọn là Actual (Selected) Elevation, Top Elevation, Bottom Elevation, Top & Bottom Elevations.
  3. Bấm vào ống gần đầu đoạn, bấm lần hai đặt vai đường dẫn, bấm lần ba đặt chữ.
  4. Lặp lại ở đầu kia. Ống dốc cho hai số khác nhau, như +2.71 m và +2.62 m trong ảnh.

Cỡ ống ghi bằng Annotate › Tag › Tag by Category, phím tắt TG. Tag ống trong file mẫu của Viện ghi TX-D160, tức chữ viết tắt của hệ thoát nước và đường kính.

Trang Elevation Properties for MEP Elements của bản 2027 viết các tham số cao độ này "can be tagged and scheduled, except for spot-based elevation parameters which can be tagged but cannot be scheduled". Nghĩa là muốn tag ghi cả đáy đầu cao lẫn đáy đầu thấp thì đưa hai tham số đó vào nhãn, theo bài tag trong Revit.

Bước 5: đưa khung nhìn lên tờ

View › Sheet Composition › Sheet tạo tờ mới, rồi kéo khung nhìn từ Project Browser thả vào. Sheet Number và Sheet Name trong Properties tự hiện lên khung tên.

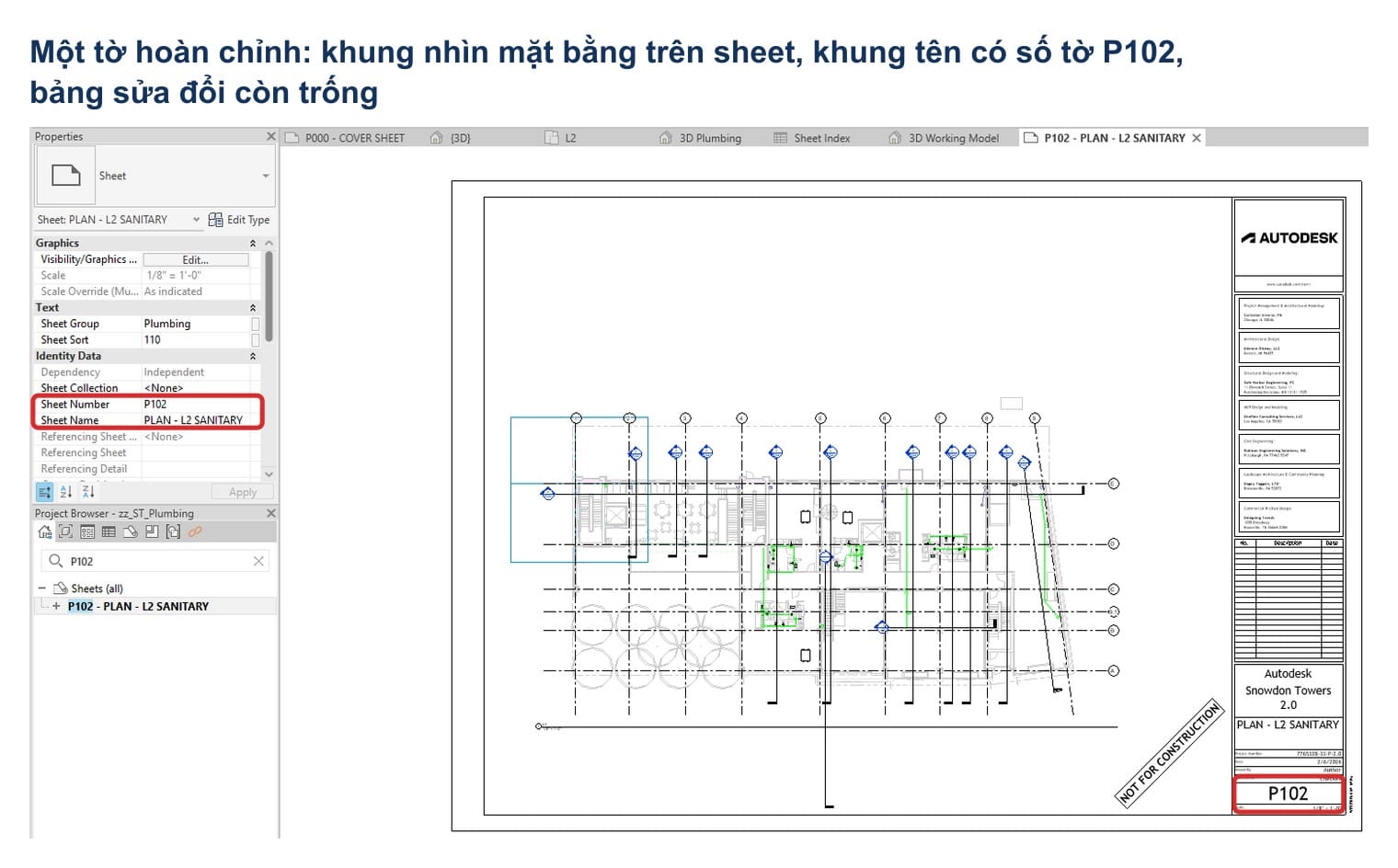

Tờ hoàn chỉnh Ảnh: Mặt bằng thoát nước tầng 2 đặt trên tờ P102: số tờ trong Properties và trong khung tên

Khung tên có ô ký duyệt và danh mục tờ tự cập nhật có ở bài tạo khung tên trong Revit.

Bước 6: sửa đổi và phát hành

Mỗi lần trình lại, thêm một đợt ở View › Sheet Composition › Revisions và khoanh chỗ sửa bằng Annotate › Detail › Revision Cloud. Xuất PDF và DWG theo bài xuất bản vẽ Revit sang CAD.

Vì sao bộ shop drawing bị trả về

Hiện tượngNguyên nhânCách xử
Lắp xong, cao độ lệch so với tờTờ ghi tâm ống, thợ đo đáy; hoặc không ghi mốcSpot Elevation chế độ Bottom Elevation; ghi mốc ở ghi chú chung
Ống thoát nước chỉ ghi một cao độĐoạn dốc có hai cao độ đáyGhi cả hai đầu, hoặc đưa tham số hai đầu vào tag
Mặt cắt không thấy dầm hay ống gióChưa liên kết mô hình, hoặc đang tắt ở thẻ Revit LinksLiên kết, bật lại trong VV › Revit Links
Phòng bơm sai kích thướcDùng family chung, không theo máy đã duyệtĐổi family đúng hãng trước khi ra tờ

Ba điều dễ hiểu sai về shop drawing

Điều hay đọc thấyThực tế
Shop drawing phải trình cơ quan nhà nước duyệtNghị định 207/2026 và 210/2026 không nhắc tới shop drawing; bên chấp thuận do hợp đồng định
Quy trình shop drawing bắt đầu từ lên phương án, xin giấy phépĐó là việc của chủ đầu tư và tư vấn thiết kế; shop drawing bắt đầu khi thiết kế đã duyệt và thiết bị đã chọn
Bản vẽ hoàn công lập theo Nghị định 06/2021Nghị định này hết hiệu lực từ 01/7/2026, thay bằng Nghị định 207/2026 và Phụ lục IIb

Tóm lại, một bộ bản vẽ shop drawing MEP tốt có tám nhóm tờ, mỗi tờ trả lời được năm câu hỏi của người lắp, và được ra từ một mô hình đã phối hợp. Bắt đầu từ con số không thì bài học Revit MEP có lộ trình từng chặng.

Câu hỏi thường gặp

Shop drawing MEP do ai ký duyệt?

Hợp đồng và chỉ dẫn kỹ thuật của dự án quy định. Bên xem xét hay gặp là tư vấn giám sát và tư vấn thiết kế, bên chấp thuận là chủ đầu tư.

Shop drawing khác bản vẽ hoàn công thế nào?

Shop drawing lập trước khi lắp, nói sẽ lắp thế nào. Bản vẽ hoàn công lập sau khi lắp, ghi thực tế ra sao, theo Nghị định 207/2026.

Nên lập shop drawing MEP bằng AutoCAD hay Revit?

Cả hai đều đang được dùng. Revit ra mặt cắt, cao độ đáy và tag từ chính mô hình, nên sửa một chỗ thì mọi tờ đổi theo; tờ Revit vẫn xuất sang DWG được.

Có mẫu bản vẽ shop drawing cấp thoát nước để tập không?

Revit 2027 cài kèm dự án mẫu Snowdon Towers trong thư mục Samples của thư mục cài đặt. Tệp Snowdon Towers Sample Plumbing.rvt có mô hình thoát nước, cấp nước và bộ tờ thiết kế, đủ để tập tách hệ, cắt, ghi cao độ và ra tờ.

Ghi cao độ tâm ống hay đáy ống?

Giá treo đỡ ống từ phía dưới, nên cao độ đáy là con số thợ dùng thẳng để cắt ty treo. Chọn cách nào cũng được, miễn ghi rõ ở tờ ghi chú chung.
