Template Revit quyết định chất lượng hồ sơ trước khi ai kịp vẽ nét đầu tiên. Dự án mới thực chất là bản chép của tệp mẫu, nên mọi thứ sai trong tệp mẫu sẽ đi theo suốt dự án.
Bài này không nói lại cách tạo tệp mẫu — việc ấy nằm ở bài đơn vị trong Revit và tệp mẫu. Bài này trả lời ba câu khó hơn: chọn tệp mẫu nào cho bộ môn nào, kiểm một tệp mẫu lạ ra sao, và làm gì khi dự án đã làm dở. Muốn học trọn khâu dựng mô hình rồi triển khai hồ sơ thì xem khóa Revit Architecture.
Template Revit là gì và vì sao mỗi bộ môn một tệp
Tệp mẫu là một dự án đã đặt sẵn mọi thiết lập, dùng làm điểm xuất phát. Theo Autodesk, nó chứa được khung nhìn mẫu, Family đã nạp, đơn vị, mẫu tô, kiểu nét, độ dày nét, tỷ lệ khung nhìn, và cả hình khối nếu muốn — xem trang Project Templates.
Câu hỏi thực tế hơn là: một tệp cho cả công trình, hay mỗi bộ môn một tệp?

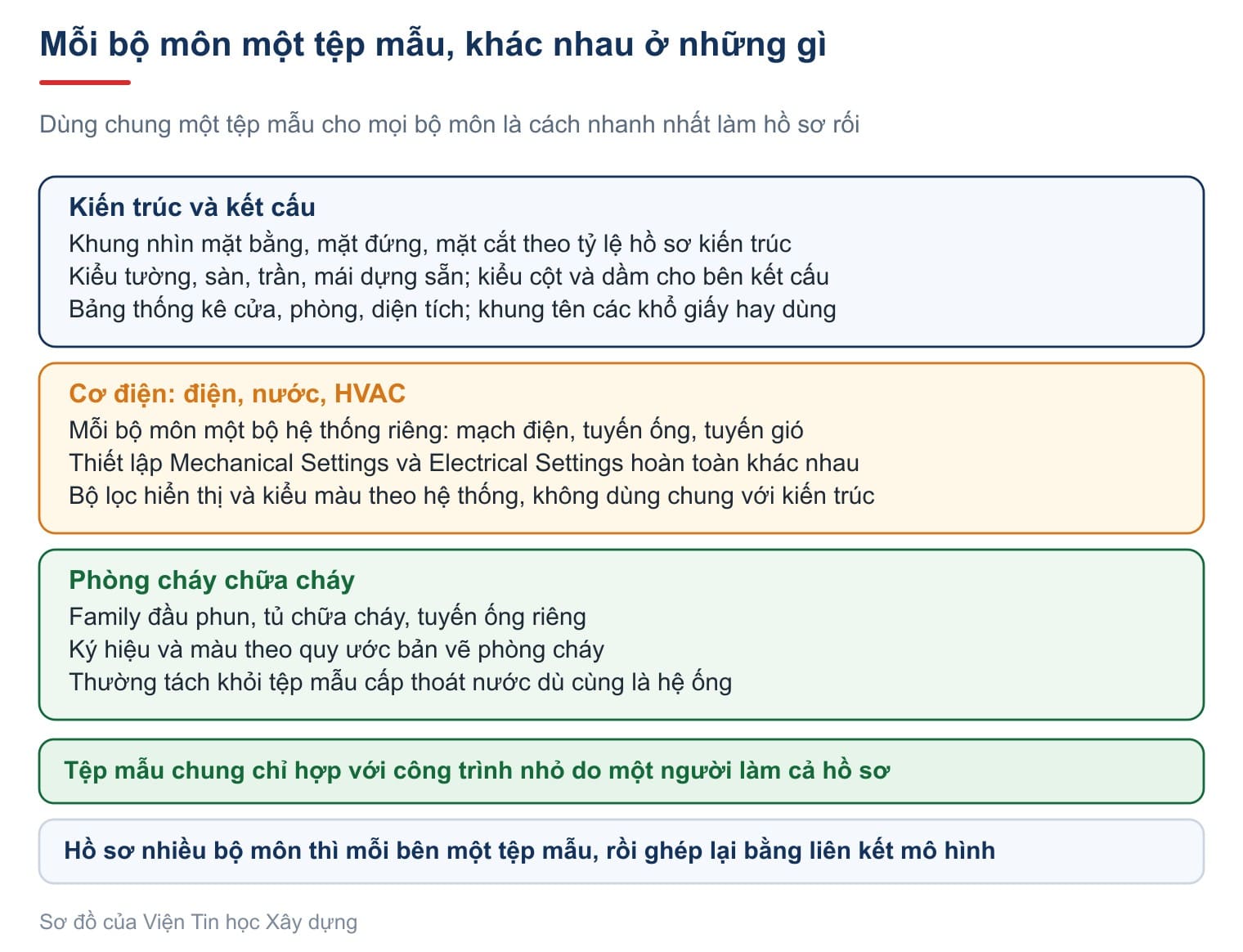

Công trình nhỏ do một người làm trọn hồ sơ thì một tệp là đủ. Nhưng hồ sơ nhiều bộ môn thì mỗi bên cần một tệp mẫu riêng, vì thiết lập của họ khác nhau đến mức không dùng chung được.
| Bộ môn | Thứ chỉ bộ môn ấy cần |
|---|---|
| Kiến trúc | Kiểu tường, sàn, trần, mái; bảng thống kê cửa và phòng; khung tên các khổ giấy |
| Kết cấu | Kiểu cột, dầm, móng; ký hiệu trục và cao độ theo quy ước bản vẽ kết cấu |
| Điện | Thiết lập Electrical Settings, mạch điện, ký hiệu thiết bị |
| Cấp thoát nước | Thiết lập tuyến ống, độ dốc ống, ký hiệu thiết bị vệ sinh |
| HVAC | Thiết lập tuyến gió, Mechanical Settings, bộ lọc theo hệ thống |
| Phòng cháy | Family đầu phun và tủ chữa cháy, ký hiệu theo quy ước bản vẽ phòng cháy |
Tại Viện, bộ tệp mẫu dùng trong đào tạo chia đúng theo sáu bộ môn ấy. Sáu tệp ghép lại thành hồ sơ bằng liên kết mô hình, chứ không gộp vào một tệp.
Tải bộ tệp mẫu của Viện — miễn phí, không cần đăng ký. Mỗi bộ môn một tệp, tải riêng thứ mình cần chứ không phải tải cả bộ.
| Bộ môn | Tệp | Dung lượng |
|---|---|---|
| Kiến trúc | template-kien-truc.rvt | 54 MB |
| Kết cấu | template-ket-cau.rvt | 55 MB |
| Điện | template-dien.rvt | 121 MB |
| Cấp thoát nước | template-cap-thoat-nuoc.rvt | 18 MB |
| HVAC | template-hvac.rvt | 38 MB |
| Phòng cháy | template-pccc.rvt | 40 MB |
Hai điều nên biết trước khi tải. Thứ nhất, cả sáu đều là tệp .rvt chứ không phải .rte, nên mở ra phải Save As ra tên mới ngay. Thứ hai, ba tệp kiến trúc, kết cấu và điện lưu bằng Revit 2025, còn ba tệp HVAC, cấp thoát nước và phòng cháy lưu bằng Revit 2021. Máy có Revit từ bản 2025 trở lên mới mở được cả sáu.
Tệp .rte khác tệp .rvt ở chỗ nào
Tệp mẫu chuẩn của Revit mang đuôi .rte, còn dự án mang đuôi .rvt. Khác biệt không nằm ở nội dung mà ở cách Revit đối xử với chúng.
| .rte — tệp mẫu | .rvt — dự án | |
|---|---|---|
| Mở bằng New Project | Sinh ra một dự án mới, tệp gốc không đổi | Không hiện trong danh sách tệp mẫu |
| Mở trực tiếp | Mở chính tệp mẫu để sửa | Mở chính dự án |
| Bấm Save | Ghi đè tệp mẫu | Ghi đè dự án |
Thực tế nhiều bộ tệp mẫu lưu hành trên mạng lại là tệp .rvt. Chúng vẫn dùng được, nhưng phải nhớ một điều: mở ra là Save As ra tên mới ngay, nếu không lần lưu đầu tiên đã ghi đè thẳng vào tệp mẫu gốc.
Muốn chuyển một dự án thành tệp mẫu thì vào File › Save As › Template. Muốn làm ngược lại thì mở tệp mẫu rồi Save As thành Project. Autodesk mô tả các cách dựng ở trang Create a Project Template.

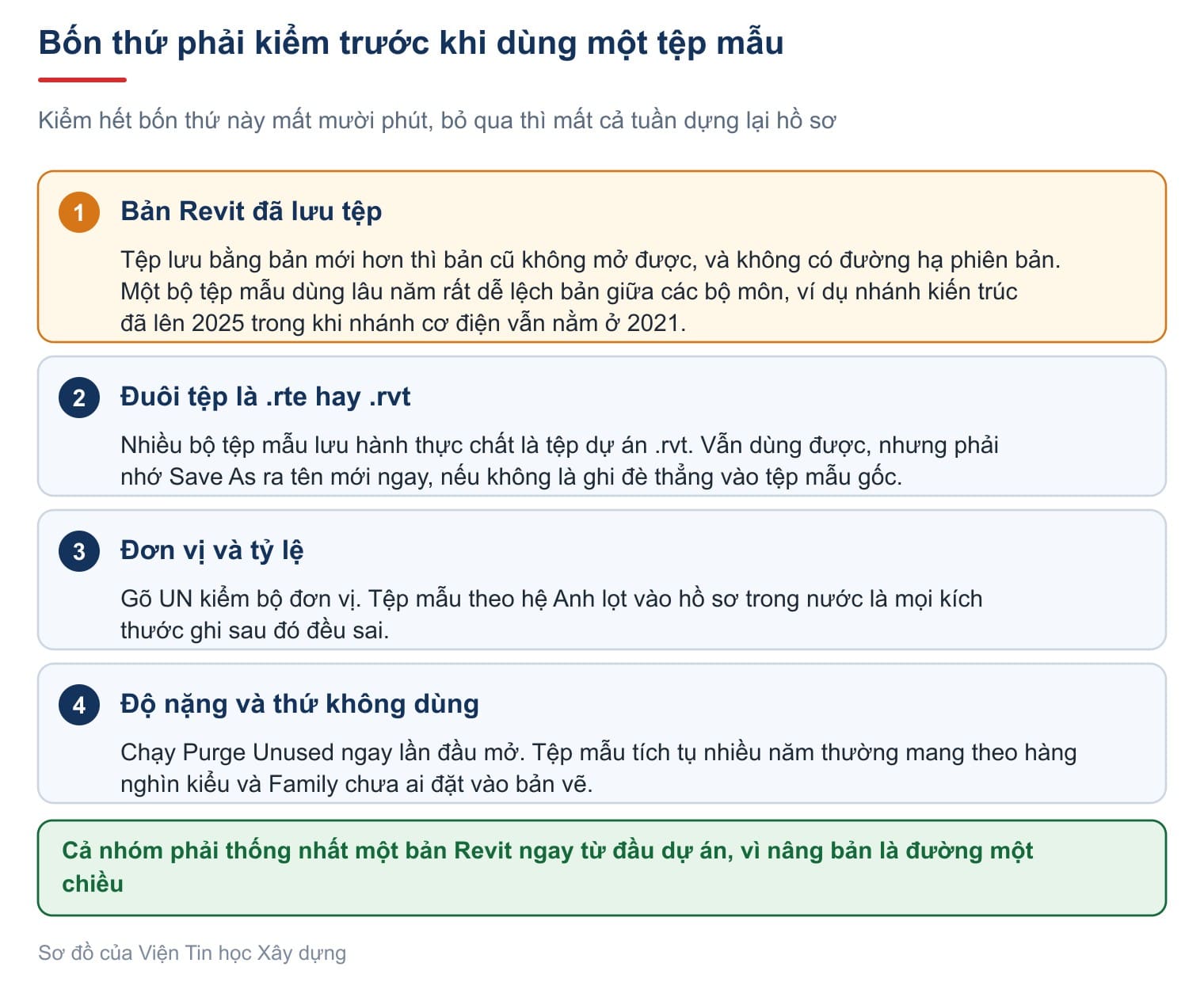

Bốn thứ phải kiểm trước khi dùng một tệp mẫu
Tệp mẫu tải về hay nhận từ đồng nghiệp đều nên kiểm trước. Mười phút kiểm đổi lấy việc khỏi dựng lại hồ sơ.
- Bản Revit đã lưu tệp. Đây là thứ nguy hiểm nhất, nói kỹ ở mục sau.
- Đuôi tệp là .rte hay .rvt. Quyết định việc có phải Save As ngay hay không.
- Đơn vị và tỷ lệ. Gõ UN để đọc bộ đơn vị. Tệp mẫu theo hệ Anh lọt vào hồ sơ trong nước là mọi kích thước ghi sau đó đều sai.
- Độ nặng và thứ không dùng. Chạy Purge Unused ngay lần đầu mở. Cách làm và con số đáng nhớ nằm ở bài Revit bị nặng.
Nên làm thêm một việc nữa: mở cây dự án xem khung nhìn đã gom nhóm chưa, và mở một tờ bản vẽ xem khung tên có đúng khổ giấy mình dùng không. Cách dựng khung tên riêng nằm ở bài tạo khung tên trong Revit.
Bản Revit của tệp mẫu: con số quyết định ai mở được
Revit không có đường hạ phiên bản. Tệp lưu bằng bản mới hơn thì bản cũ không mở được, và không có lệnh nào đưa nó về bản cũ.
Hệ quả với tệp mẫu rất cụ thể: một bộ tệp mẫu dùng qua nhiều năm rất dễ lệch bản giữa các bộ môn, vì mỗi nhánh được cập nhật vào một thời điểm khác nhau. Chuyện thường gặp là nhánh kiến trúc và kết cấu đã nâng lên bản mới, trong khi nhánh cơ điện vẫn nằm ở bản cũ hơn vài năm.
Khi ấy người dùng bản cũ mở được tệp cơ điện nhưng không mở nổi tệp kiến trúc. Người dùng bản mới thì mở được tất cả. Nhưng mỗi lần họ lưu, tệp cũ bị nâng bản theo, khiến đồng nghiệp còn lại mất quyền mở.
Cách xử lý gọn nhất là thống nhất một bản Revit cho cả nhóm ngay từ đầu dự án, rồi nâng cả bộ tệp mẫu cùng lúc chứ không nâng lẻ từng bộ môn.
Template Revit kiến trúc, kết cấu và MEP khác nhau ở đâu
Ba nhánh này khác nhau ở ba lớp, và lớp sau khó chuyển hơn lớp trước.
Lớp hiển thị. Kiến trúc cần nét tường, mẫu tô vật liệu, tỷ lệ 1:100 và 1:50. Kết cấu cần ký hiệu trục đậm hơn, mặt bằng kết cấu tách riêng. Cơ điện cần bộ lọc tô màu theo hệ thống, thứ mà kiến trúc không dùng tới.
Lớp thiết lập bộ môn. Đây là chỗ khác nhau nhất. Mechanical Settings quyết định cỡ ống gió và cách ghi kích thước tuyến gió. Electrical Settings quyết định cách đặt tên mạch và ký hiệu thiết bị. Kiến trúc không có hai hộp này, còn giữa điện với gió thì chúng chẳng liên quan gì nhau.
Lớp thư viện. Mỗi bộ môn nạp sẵn một bộ Family khác hẳn. Gộp cả sáu bộ vào một tệp mẫu chỉ làm tệp nặng lên mà chẳng ai dùng hết.
Vì vậy lời khuyên thực tế là: đừng cố dựng một tệp mẫu vạn năng. Dựng một tệp gốc chứa phần dùng chung — đơn vị, khung tên, kiểu chữ, kiểu kích thước — rồi từ đó tách ra từng bộ môn.
Áp tệp mẫu vào dự án đã làm dở: Transfer Project Standards
Tình huống rất hay gặp: dự án đã vẽ được một nửa thì mới có tệp mẫu chuẩn. Không tạo lại dự án được nữa, nhưng vẫn lấy được thiết lập sang.
Lệnh là Manage › Settings › Transfer Project Standards. Trình tự bốn bước:
- Mở cả hai tệp: tệp mẫu và dự án đang làm.
- Đứng ở dự án đang làm, gọi lệnh Transfer Project Standards.
- Trong hộp Select Items to Copy, chọn tệp mẫu ở ô Copy from, rồi đánh dấu các nhóm cần lấy.
- Nếu hộp Duplicate Types hiện ra, chọn Overwrite để đè lên kiểu trùng tên, hoặc New Only để chỉ lấy kiểu mới.
Thứ lấy được gồm kiểu của các Family hệ thống, độ dày nét, vật liệu, khung nhìn mẫu và kiểu hiển thị theo chủng loại. Lấy được cả thiết lập cơ khí và điện, kiểu ghi chú, mẫu tô, sơ đồ tô màu, thiết lập in và tham số toàn cục. Autodesk liệt kê đủ ở trang Transfer Project Standards.
Những thứ Transfer Project Standards không chuyển được
Đây là phần ít người biết, và cũng là lý do lệnh này không thay được việc bắt đầu bằng tệp mẫu đúng.
| Không chuyển được | Phải làm gì |
|---|---|
| Kiểu khung nhìn mặt bằng và mặt bằng trần | Nhân bản kiểu trong dự án đích rồi đặt lại thuộc tính bằng tay |
| Kiểu khung nhìn mặt đứng và mặt cắt | Như trên |
| Thiết lập hiển thị của tệp liên kết | Đặt lại trong hộp Visibility/Graphics |
| Family đã nạp | Nạp lại bằng tay từ thư viện |

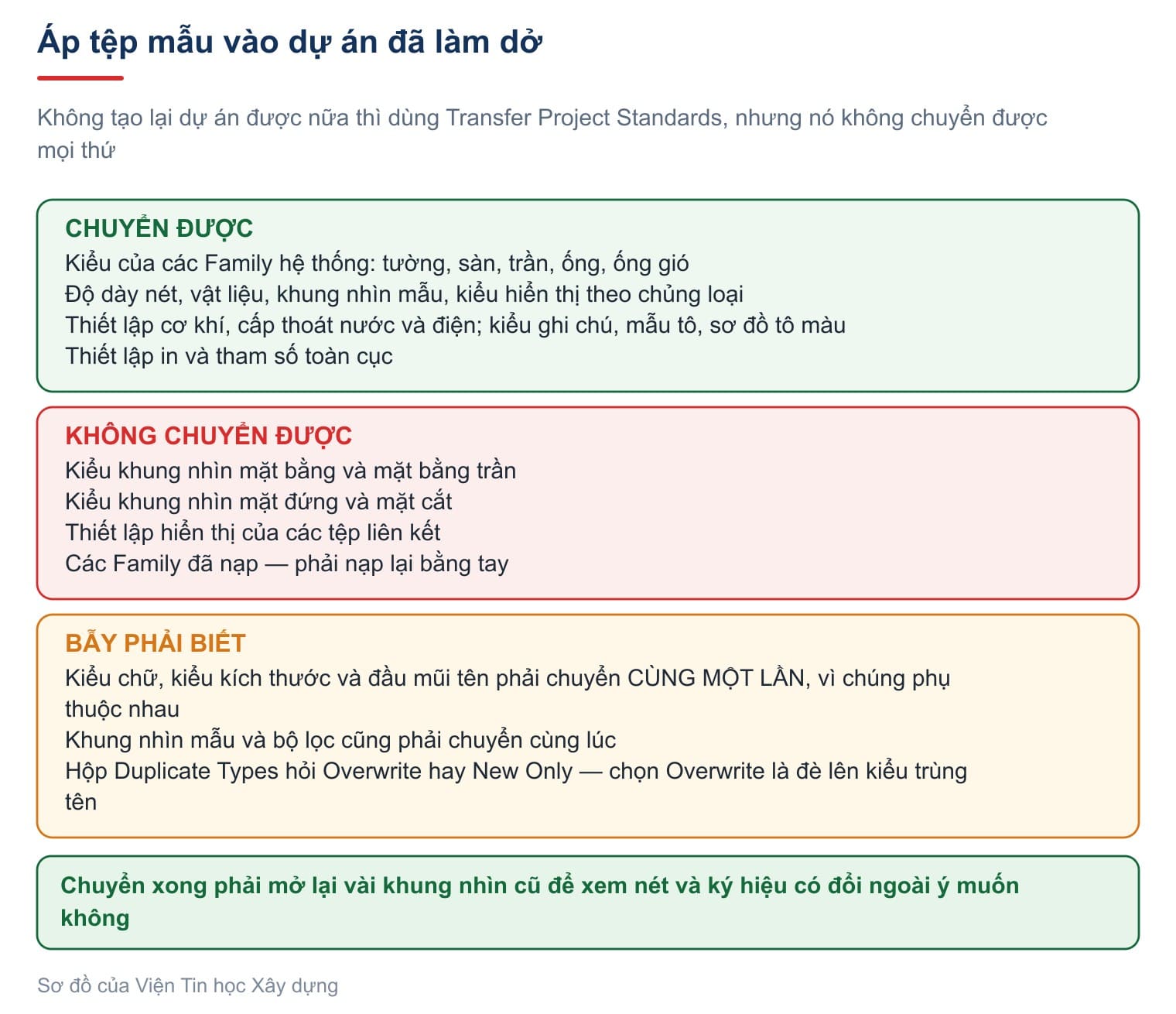

Ba cái bẫy phải nhớ, theo trang Tips for Transferring Project Standards:
- Kiểu chữ, kiểu kích thước và đầu mũi tên phải chuyển cùng một lần, vì kiểu kích thước gọi tới đầu mũi tên. Chuyển lẻ là mất quan hệ.
- Khung nhìn mẫu và bộ lọc cũng phải chuyển cùng lúc.
- Nếu dự án đích đã có khung nhìn mẫu trùng tên, nên xóa chúng trước khi chuyển để tránh rắc rối.
Chuyển xong, hãy mở lại vài khung nhìn cũ và xem nét cùng ký hiệu có đổi ngoài ý muốn không. Cách bật tắt hiển thị nằm ở bài ẩn hiện đối tượng trong Revit.
Làm thử: kiểm một tệp mẫu rồi áp vào dự án
Một bài ba mươi phút. Cần một tệp mẫu bất kỳ và một dự án đang làm dở.
- Chuột phải vào tệp mẫu, xem dung lượng và đuôi tệp. Ghi lại là .rte hay .rvt.
- Mở tệp mẫu. Đọc thanh tiêu đề để biết bản Revit đang chạy.
- Gõ UN, ghi lại đơn vị chiều dài và số chữ số sau dấu phẩy.
- Mở cây dự án. Đếm số khung nhìn và xem chúng đã gom nhóm chưa.
- Mở một tờ bản vẽ, kiểm khung tên có đúng khổ giấy mình hay dùng không.
- Chạy Purge Unused, ghi lại con số Number of items checked rồi bấm Cancel, chưa xóa vội.
- Mở dự án đang làm dở. Giữ cả hai tệp cùng mở.
- Vào Manage › Settings › Transfer Project Standards, chọn tệp mẫu ở ô Copy from.
- Chỉ đánh dấu Text Types, Dimension Styles và Arrowheads, rồi bấm OK.
- Mở một khung nhìn có sẵn chữ và kích thước. So sánh trước và sau.
Bước 9 là bước đáng làm kỹ nhất: nó cho thấy vì sao ba nhóm ấy phải đi cùng nhau.
Câu hỏi thường gặp
Tệp mẫu nên là .rte hay .rvt?
Nên là .rte, vì Revit sẽ sinh bản sao mới thay vì mở thẳng tệp gốc. Nhận tệp .rvt thì vẫn dùng được, chỉ cần Save As ra tên mới ngay khi mở.
Một tệp mẫu dùng chung cho mọi bộ môn được không?
Được với công trình nhỏ do một người làm cả hồ sơ. Hồ sơ nhiều bộ môn thì nên tách, vì thiết lập cơ điện và thiết lập kiến trúc gần như không chung gì.
Dự án đã làm dở rồi mới có tệp mẫu thì sao?
Dùng Transfer Project Standards. Nhưng nó không chuyển được kiểu khung nhìn mặt bằng, mặt đứng, mặt cắt và các Family đã nạp.
Tệp mẫu của bên khác lưu bằng bản Revit mới hơn, mở thế nào?
Không mở được, và không có cách hạ phiên bản. Phải nhờ người có bản mới lưu lại ở định dạng trung gian, hoặc cả nhóm cùng nâng bản.
Tải bộ tệp mẫu của Viện ở đâu?
Ngay trong bài, ở mục đầu tiên. Sáu tệp tải riêng theo từng bộ môn, miễn phí và không cần đăng ký.
Vì sao mở tệp mẫu lên đã thấy nặng?
Vì nó tích tụ nhiều năm. Chạy Purge Unused ba lần liên tiếp, thường giảm được đáng kể.
