Tạo mặt cắt trong Revit là lấy một bản vẽ có sẵn ra khỏi mô hình, không phải vẽ lại. Đặt một đường cắt trên mặt bằng là có ngay một khung nhìn mới, và khung nhìn đó tự đổi mỗi khi mô hình đổi.
Bài này đi theo đúng thứ tự thao tác, ảnh chụp trên giao diện tiếng Anh. Muốn học trọn khâu dựng mô hình rồi triển khai hồ sơ thì xem khóa Revit Architecture.
Mặt cắt, mặt đứng và trích đoạn khác nhau thế nào

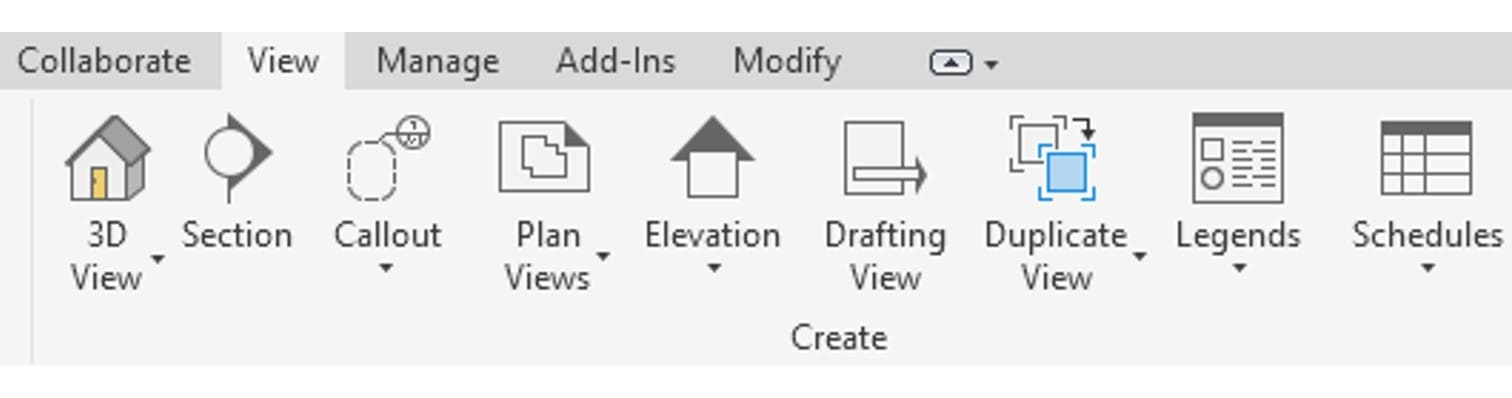

Các lệnh tạo khung nhìn nằm chung một panel.
| Nút | Tạo ra |
|---|---|
| Section | Mặt cắt. Nhìn ngang qua một mặt phẳng cắt do người vẽ đặt |
| Elevation | Mặt đứng. Nhìn ngang từ ngoài vào, hoặc nhìn một mặt tường trong phòng |
| Callout | Trích đoạn. Phóng to một phần của khung nhìn khác |
| 3D View | Khung nhìn ba chiều, trục đo hoặc phối cảnh |
| Plan Views | Mặt bằng sàn, mặt bằng trần, mặt bằng kết cấu |
| Drafting View | Khung nhìn vẽ rời, không nhìn vào mô hình |
Vào lệnh Section rồi mở Type Selector thì thấy ba kiểu. Building Section cho mặt cắt công trình, Wall Section cho mặt cắt qua một mảng tường, Detail View cho chi tiết. Hai kiểu đầu nằm ở nhánh Sections của cây dự án, kiểu thứ ba nằm ở nhánh Detail Views.
Bước 1 — tạo mặt cắt trong Revit bằng lệnh Section
Trình tự năm bước, làm được từ mặt bằng, mặt đứng, mặt cắt khác hoặc trích đoạn.
- Mở khung nhìn định đặt đường cắt.
- Vào View › Create › Section, rồi chọn kiểu trong Type Selector.
- Bấm điểm đầu, rê chuột qua công trình, bấm điểm cuối. Đường cắt và vùng cắt hiện ra, đang được chọn.
- Kéo các nút xanh cho vùng cắt vừa đúng phần cần thể hiện.
- Bấm Modify hoặc Esc để thoát lệnh.

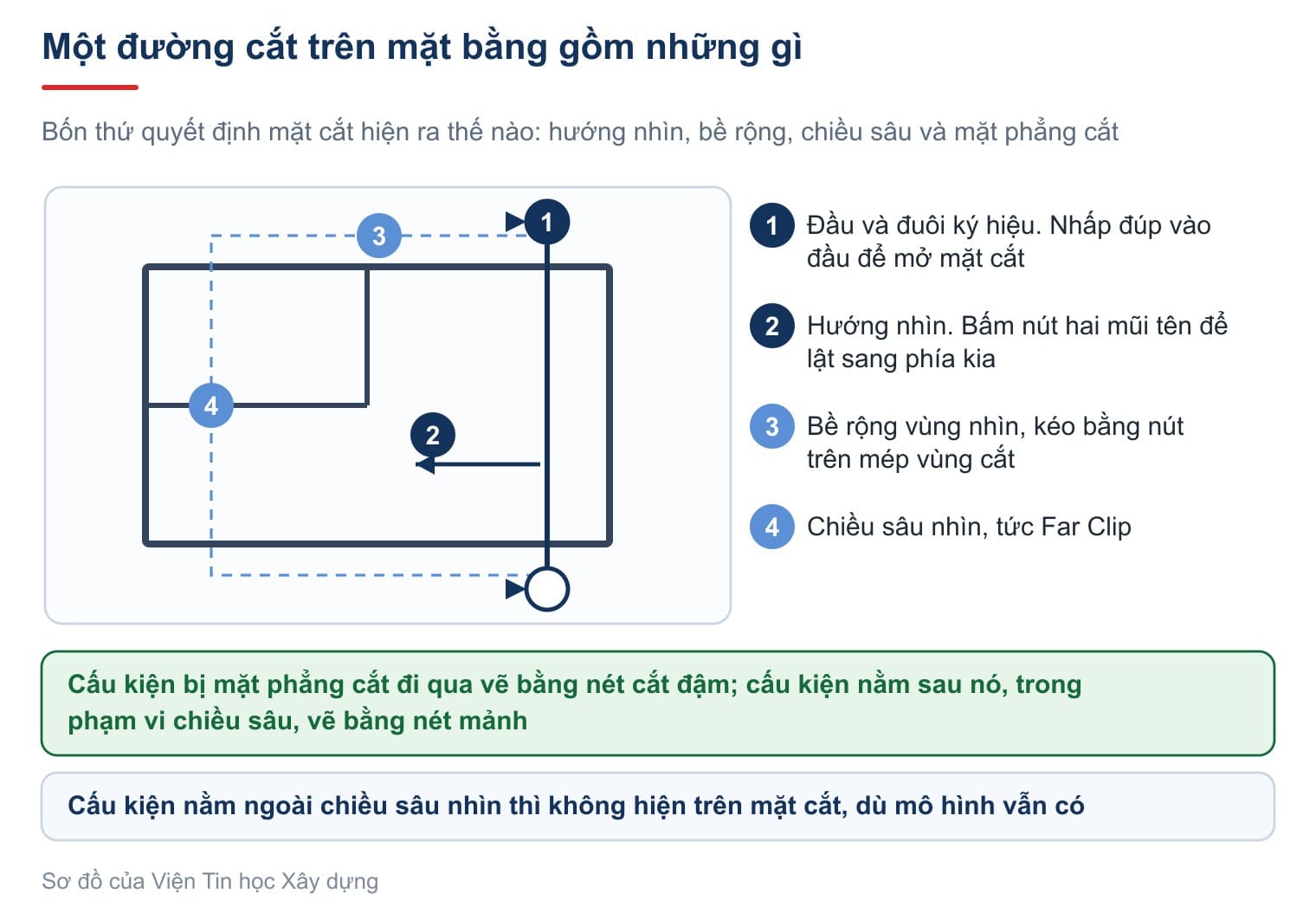

| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Đầu ký hiệu | Vòng tròn ghi số hiệu. Nhấp đúp vào đây là mở mặt cắt |
| 2 | Nút đổi đầu ký hiệu | Bấm để đổi vòng qua các kiểu đầu và đuôi đã nạp trong dự án |
| 3 | Đuôi ký hiệu | Đầu kia của đường cắt |
| 4 | Nút lật hướng nhìn | Hai mũi tên. Bấm một lần là mặt cắt quay nhìn về phía ngược lại |
| 5 | Nút ngắt đường cắt | Ngắt quãng nét giữa cho bản vẽ đỡ rối. Hình trong mặt cắt không đổi |
| 6 | Nút kéo bề rộng | Quyết định phần công trình lọt vào mặt cắt |
| 7 | Nút kéo chiều sâu | Mép xa của vùng cắt, tức mặt phẳng cắt xa |
Vẽ theo chiều nào thì mặt cắt nhìn về phía đó. Autodesk mô tả trình tự này ở trang Create a Section View.
Bước 2 — cách xem mặt cắt Revit và chỉnh vùng nhìn

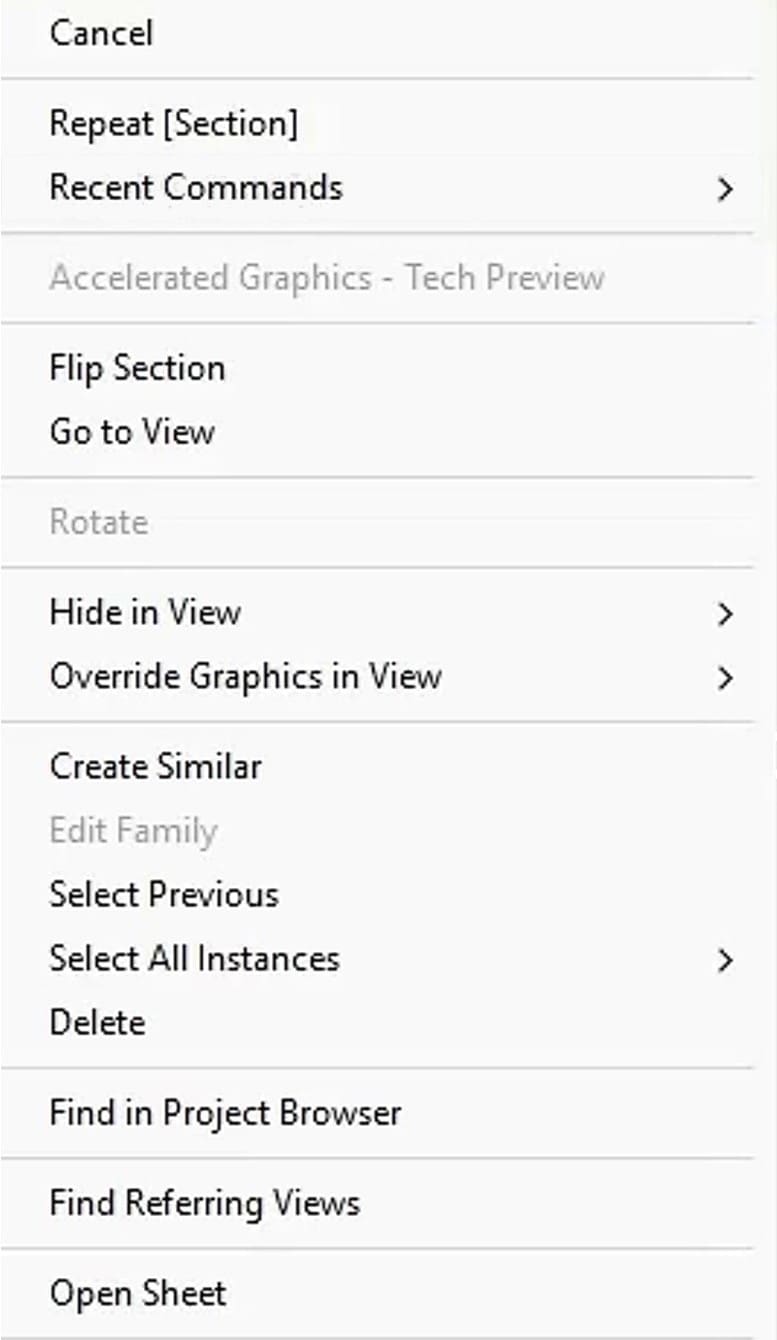

Có ba đường mở một mặt cắt: nhấp đúp vào đầu ký hiệu, nhấp đúp tên trong cây dự án, hoặc bấm phải vào đầu ký hiệu rồi chọn Go to View.
| Mục | Ý nghĩa |
|---|---|
| Go to View | Mở chính mặt cắt đó |
| Flip Section | Lật hướng nhìn, không phải vẽ lại |
| Find Referring Views | Liệt kê khung nhìn đang tham chiếu tới nó |
| Open Sheet | Mở tờ bản vẽ chứa mặt cắt. Mờ đi khi mặt cắt chưa lên tờ nào |
| Hide in View | Ẩn ký hiệu trong riêng khung nhìn đang mở |
Đứng trong mặt cắt, bảng Properties là chỗ chỉnh mọi thứ còn lại.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Crop Region Visible, Annotation Crop | Hiện hay giấu khung vùng cắt. Quên tắt thì bản in có một khung chữ nhật lạ |
| 2 | Far Clipping, Far Clip Offset | Kiểu cắt chiều sâu, và khoảng cách từ đường cắt tới mặt phẳng cắt xa |
| 3 | View Name | Tên khung nhìn trong cây dự án |
| 4 | Title on Sheet | Dòng chữ in dưới hình khi mặt cắt đã lên tờ |
Bấm vào ô Far Clipping thì hiện một hộp ba lựa chọn.
| Số | Lựa chọn | Kết quả |
|---|---|---|
| 1 | No clip | Không cắt. Mọi thứ phía sau đều hiện, kể cả nhà bên cạnh |
| 2 | Clip without line | Cắt theo Far Clip Offset, không vẽ nét tại chỗ cắt |
| 3 | Clip with line | Cắt và vẽ thêm một nét ngay tại mặt phẳng cắt xa |
Mặt cắt mới tạo mà trống trơn thì gần như luôn là do hai ô này, theo trang Cut by the Far Clip Plane của Autodesk.

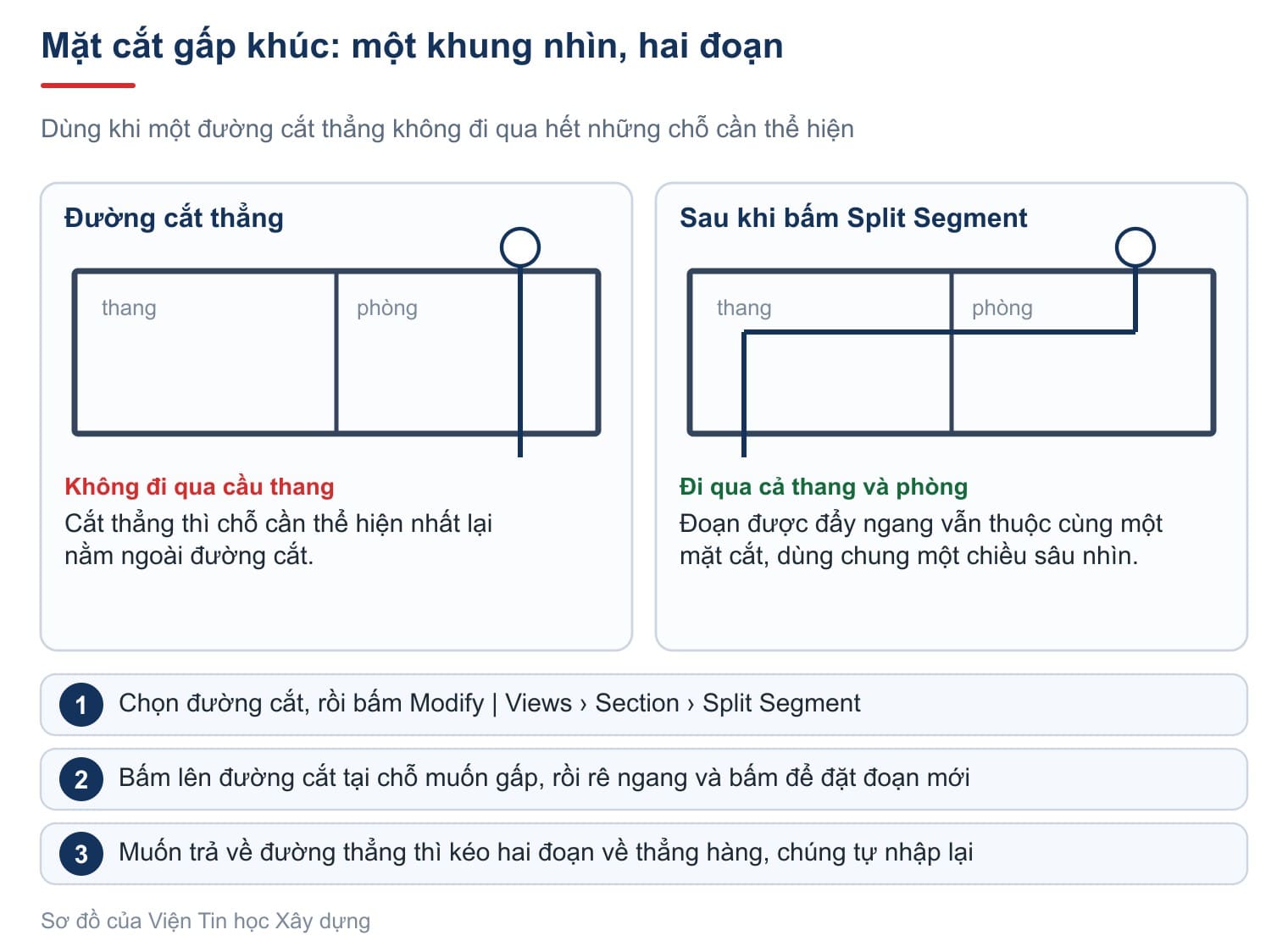

Tạo mặt cắt gấp khúc trong Revit
Chọn đường cắt thì ribbon đổi sang tab ngữ cảnh với ba nút đáng nhớ.
| Nút | Việc nó làm |
|---|---|
| Reference Other View | Đặt một ký hiệu chỉ tới khung nhìn đã có, không sinh khung nhìn mới |
| Size Crop | Gõ số cho vùng cắt thay vì kéo tay |
| Split Segment | Gấp đường cắt thành nhiều đoạn |
Các đoạn của một đường cắt gấp khúc dùng chung một mặt phẳng cắt xa, nên chiều sâu nhìn vẫn là một. Kéo hai đoạn về thẳng hàng thì chúng tự nhập lại thành đường thẳng. Lệnh này dùng được cho cả mặt đứng.
Đặt tên mặt cắt trong Revit và ký hiệu trên bản vẽ
Tên khung nhìn là thứ quyết định cây dự án có đọc được hay không. Dưới là quy ước dùng được ngay cho hồ sơ nhà ở.
| Loại khung nhìn | Cách đặt tên |
|---|---|
| Mặt cắt | MC-A-A, MC-B-B |
| Mặt đứng | MD-TRUC-1-4, MD-TRUC-A-C. Ghi theo trục thay vì ghi hướng |
| Trích đoạn | CT-THANG-01, CT-VS-01 |
Đừng đặt tên khung nhìn trùng với tên in trên bản vẽ. Ô View Name là tên trong cây, còn ô Title on Sheet là chữ in dưới hình. Tách hai ô thì cây gọn mà bản vẽ vẫn đủ chữ tiếng Việt có dấu.
Hai ô Detail Number và Sheet Number không gõ tay được. Revit tự điền khi mặt cắt được đặt lên một tờ bản vẽ, nên nhìn đầu ký hiệu là biết mặt cắt nằm ở tờ nào. Đầu ký hiệu của Revit vẽ theo quy ước Mỹ; cách sửa sang quy ước trong nước nằm ở bài hatch và chi tiết 2D trong Revit.

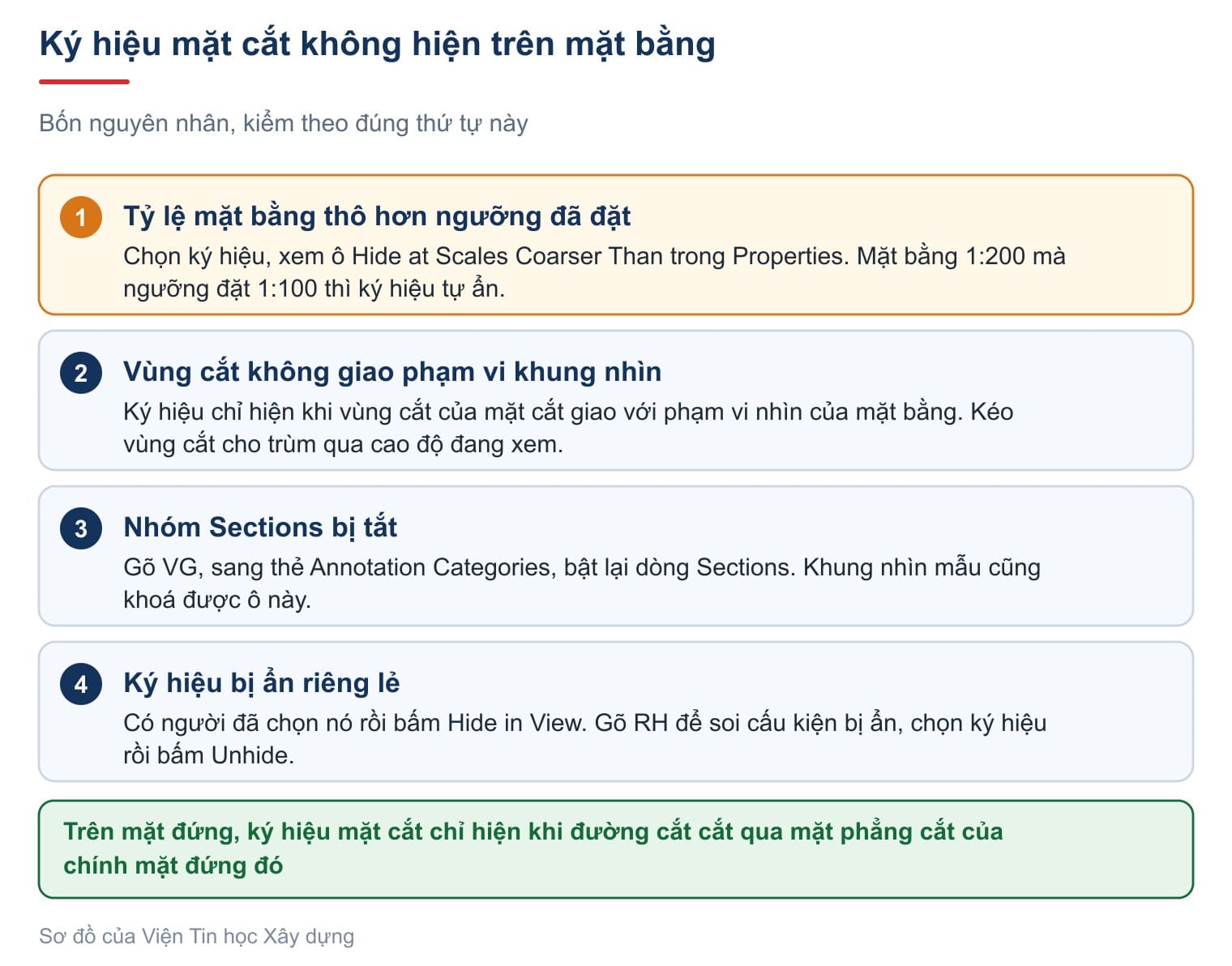

Hai nguyên nhân cuối thuộc về hệ thống hiển thị của khung nhìn, nói kỹ ở bài ẩn hiện đối tượng trong Revit.
Tạo mặt đứng trong Revit và trích đoạn bằng Callout
Tệp mẫu có sẵn bốn mặt đứng ngoài nhà. Muốn thêm mặt đứng, kể cả mặt đứng trong phòng, thì làm bốn bước.
- Mở một mặt bằng, vào View › Create › Elevation.
- Đưa chuột lại gần bức tường cần nhìn rồi bấm. Ký hiệu tự xoay theo tường.
- Bấm vào thân ký hiệu, đánh dấu thêm những hướng cần nhìn.
- Bấm vào mũi tên để hiện mặt phẳng cắt, rồi kéo hai đầu cho vừa bề rộng cần vẽ.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Mũi tên hướng nhìn | Mỗi mũi tên là một mặt đứng. Nhấp đúp vào đây để mở |
| 2 | Bốn ô đánh dấu | Đánh dấu ô nào thì Revit tạo thêm mặt đứng nhìn về hướng đó |
| 3 | Thân ký hiệu | Chọn nó để dời cả cụm sang chỗ khác |
| 4 | Nút xoay | Xoay cả cụm cho khớp tường xiên |
Lệnh Callout cắt một khung chữ nhật trên khung nhìn đang mở rồi phóng to phần bên trong. Kéo hai góc chéo là xong, nhấp đúp đầu ký hiệu là mở.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Khung trích đoạn | Kéo nút xanh trên khung để sửa phạm vi sau khi đã tạo |
| 2 | Đầu ký hiệu | Nhấp đúp để mở khung nhìn phóng to |
| 3 | Đường dẫn | Kéo để đưa đầu ký hiệu ra chỗ trống cho dễ đọc |
Type Selector của lệnh Callout có hai nhóm. Chọn Detail View thì khung nhìn mới nằm ở nhánh Detail Views và vẽ thêm được chi tiết hai chiều. Chọn kiểu trùng khung nhìn cha thì trích đoạn của mặt bằng vẫn là một mặt bằng. Ô Far Clip Settings của trích đoạn mặc định ghi Same as parent view, tức ăn theo chiều sâu của khung nhìn cha.
Tạo mặt cắt 3D trong Revit bằng hộp cắt
Mặt cắt ba chiều không dùng lệnh Section. Nó là một khung nhìn ba chiều bị một khối hộp cắt bớt.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Section Box | Ô đánh dấu bật hộp cắt. Bật lên là hiện một khối hộp bao quanh mô hình |
| 2 | Nhóm Camera | Projection Mode chọn trục đo hay phối cảnh, kèm cao độ mắt và cao độ điểm nhìn |
- Mở khung nhìn ba chiều, đánh dấu ô Section Box rồi bấm Apply.
- Bấm vào một cạnh hộp để chọn hộp. Mỗi mặt hiện một cặp mũi tên.
- Kéo mũi tên của mặt cần cắt vào phía trong, rồi xoay khung nhìn để nhìn vào chỗ vừa cắt.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Mũi tên mặt trước | Kéo là dời cả mặt ấy vào trong |
| 2 | Mũi tên mặt trên | Kéo xuống là cắt ngang qua mái và tường |
| 3 | Cạnh hộp | Bấm vào cạnh để chọn hộp. Thanh trạng thái đọc Section Boxes |
Kéo quá tay thì công trình biến mất, kéo ngược lại là xong. Hộp cắt chỉ giấu chứ không xoá, và chỉ ảnh hưởng đúng khung nhìn đang mở.
Muốn hộp cắt trùng đúng một mặt cắt đã có thì bấm phải vào ViewCube, chọn Orient to a View rồi chọn tên mặt cắt. Đổi ô Projection Mode sang Perspective là thành mặt cắt phối cảnh.
Làm thử: bộ mặt cắt và mặt đứng cho biệt thự
Bộ khung nhìn cho hồ sơ. Làm trên mô hình biệt thự đã dựng xong.
- Mở mặt bằng tầng một. Vào View › Create › Section, chọn kiểu Building Section.
- Đặt một đường cắt ngang qua cả nhà. Bấm nút lật nếu hướng nhìn sai phía.
- Kéo nút chiều sâu cho vùng cắt vừa hết công trình, không thừa sân vườn.
- Đặt đường cắt thứ hai theo phương dọc, đi qua cầu thang.
- Nếu đường cắt dọc vướng khu vệ sinh, bấm Split Segment rồi đẩy một đoạn sang bên.
- Trong cây dự án, bấm phải từng mặt cắt rồi chọn Rename, đặt tên MC-A-A và MC-B-B.
- Điền ô Title on Sheet là MẶT CẮT A-A và MẶT CẮT B-B.
- Đổi tên bốn mặt đứng có sẵn theo trục, ví dụ MD-TRUC-1-4 cho mặt nhìn dọc dãy trục số.
- Mở MC-A-A, đặt tỷ lệ 1:50 và mức chi tiết Fine. Đây là lúc thấy rõ cấu tạo lớp.
- Trên MC-B-B, bấm Callout, kéo khung quanh cầu thang, đổi tên CT-THANG-01. Lưu dự án.
Kiểm lại bằng cách mở lần lượt bốn khung nhìn vừa tạo. Cấu kiện nào thiếu thì xem lại chiều sâu nhìn trước, sau đó mới xem đến phần ẩn hiện.
Câu hỏi thường gặp
Xuất mặt cắt Revit sang CAD thế nào?
Mở mặt cắt, vào File rồi Export rồi CAD Formats. Các bước và bốn thẻ phải kiểm nằm ở bài xuất bản vẽ Revit sang CAD.
Mặt cắt mới tạo chỉ có khoảng trắng, không thấy tường?
Vùng cắt đang quá hẹp hoặc chiều sâu nhìn quá ngắn. Kéo lại nút bề rộng và nút chiều sâu, hoặc đặt Far Clipping thành No clip để kiểm tra.
Lệnh Section có phím tắt sẵn không?
Không. Gán thêm phím cho nó theo cách làm ở bài phím tắt Revit.
Mặt cắt không hiện đủ lớp cấu tạo tường và sàn?
Mức chi tiết đang là Coarse hoặc Medium. Đổi sang Fine, xem thêm bài cách vẽ sàn trong Revit.
