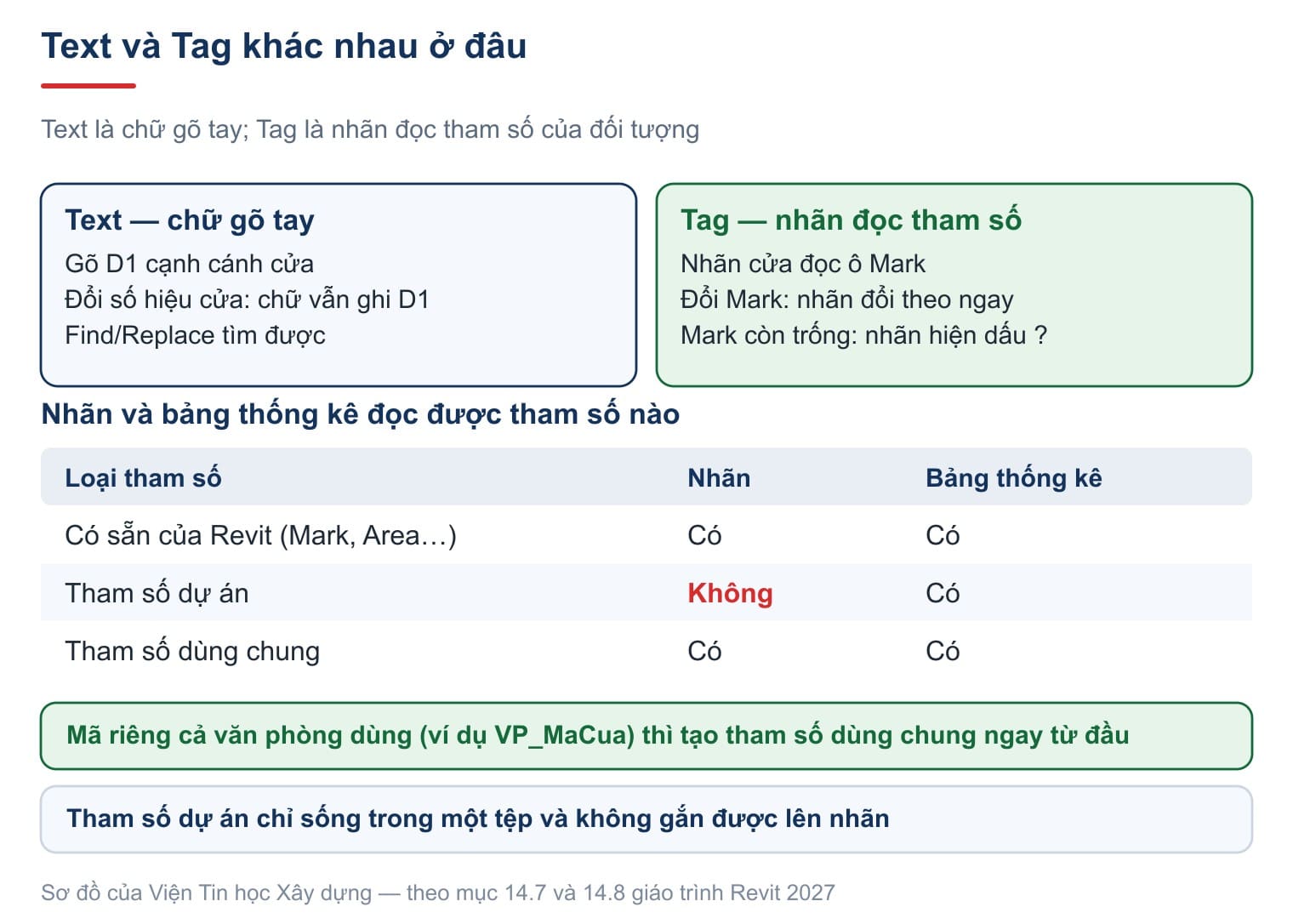

Tag trong Revit là nhãn đọc dữ liệu từ đối tượng: nhãn cửa hiện D1 vì nó đọc ô Mark của cánh cửa đó, không phải vì ai gõ vào. Chữ gõ tay thì khác, đổi cửa không đổi chữ. Hồ sơ dùng nhãn thì không bao giờ có chuyện bản vẽ ghi D1 mà bảng thống kê ghi D2.
Bài này đi trọn phần chữ, nhãn, tham số và tìm thay thế của Chương 14 giáo trình Ứng dụng Autodesk Revit 2027 trong triển khai kiến trúc, xếp theo thứ tự thao tác, hình chụp trên Revit 2027 giao diện tiếng Anh. Kích thước và cao độ nằm ở bài dim kích thước trong Revit. Muốn học trọn khâu triển khai hồ sơ thì xem khóa Revit Architecture.
Bước 1 — ghi chú trong Revit bằng lệnh Text
Lệnh nằm ở tab Annotate, panel Text.
| Lệnh | Ý nghĩa |
|---|---|
| Text | Gõ chữ ghi chú, có hoặc không có đường dẫn |
| Check Spelling | Kiểm tra chính tả |
| Find/Replace | Tìm và thay thế chữ, xem mục riêng bên dưới |
Câu hỏi ai cũng lo trước khi bắt đầu: gõ text trong Revit có dấu thì có ra đúng không? Giáo trình đã gõ thử một chuỗi đủ loại dấu bằng kiểu chữ mặc định của mẫu Metric, chụp thẳng từ màn hình.
Đủ dấu: dấu huyền của Ò, dấu hỏi của Ủ, dấu nặng của Ạ đều đúng chỗ, không phải đổi phông hay cài thêm gì. Revit dùng bảng mã Unicode, và phông hệ thống của Windows có đủ ký tự tiếng Việt.
Hai chỗ vẫn có thể gặp lỗi font trong Revit:
- Khi xuất sang bản vẽ hai chiều, phần mềm CAD dùng phông riêng; phông không có tiếng Việt thì chữ hỏng. Cách xử lý ở bài xuất bản vẽ Revit sang CAD và PDF.
- Bảng thống kê đặt lên tờ bản vẽ: giáo trình đo được chữ Ủ thành ô vuông với phông Trebuchet MS và sửa bằng Arial, xem bài bảng thống kê trong Revit.
Bước 2 — kiểu chữ: mở Type Properties ra đọc

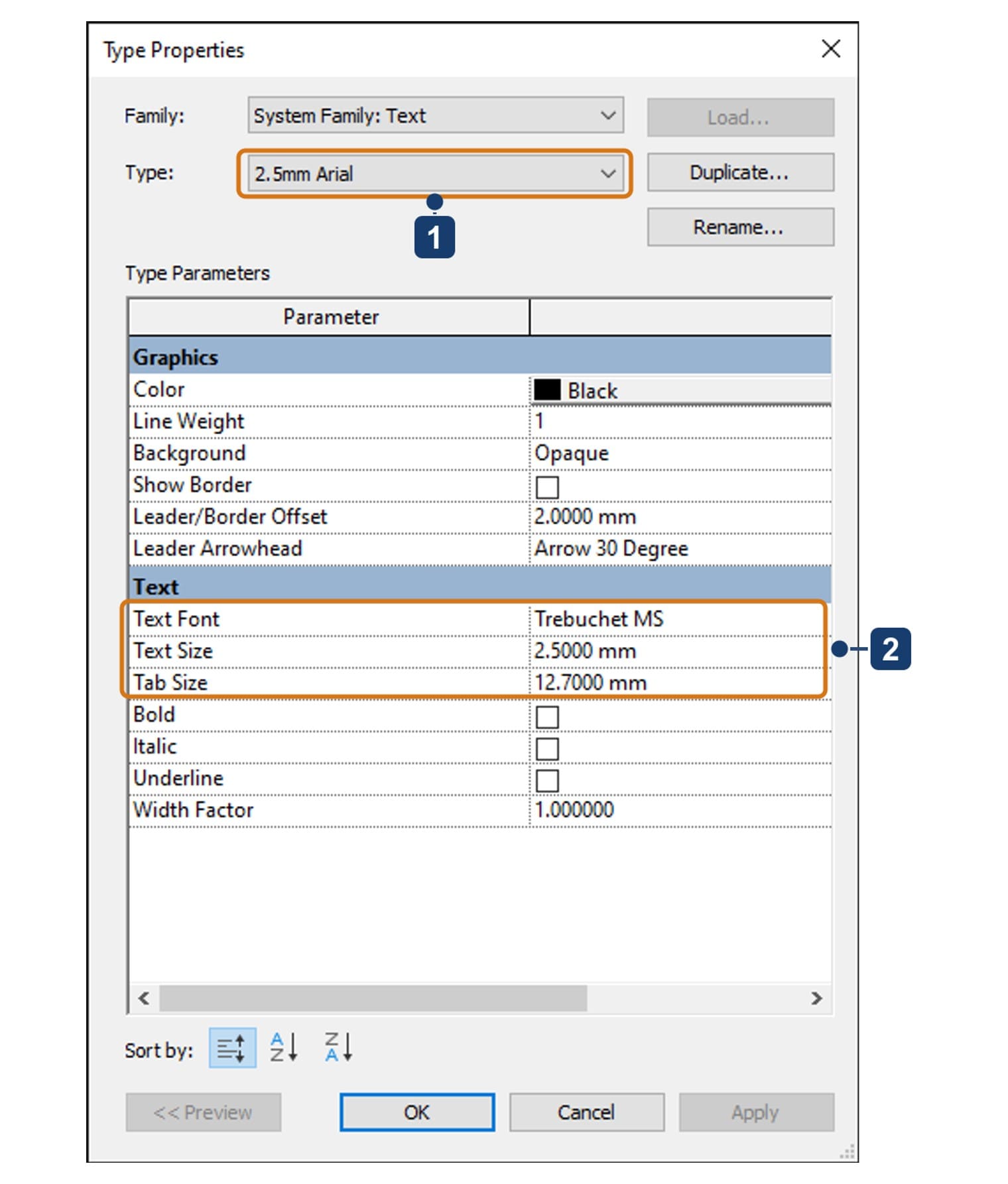

Chọn một đối tượng Text, bấm Edit Type.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Tên kiểu | Tên là 2.5mm Arial |
| 2 | Text Font và Text Size | Phông thật lại là Trebuchet MS, còn cỡ chữ đúng 2,5 mm |
Lưu ý. Tên kiểu nói sai phông, và đây là lỗi của chính mẫu Metric Autodesk phát hành. Bài học chung: đừng tin tên kiểu, hãy mở Type Properties ra đọc.
Cỡ chữ là cỡ trên giấy. Chữ 2,5 mm in ra đúng 2,5 mm ở mọi tỷ lệ, khác hẳn phần mềm hai chiều phải nhân cỡ chữ với tỷ lệ. Nhờ vậy một kiểu chữ dùng được cho mọi tỷ lệ. Cỡ hồ sơ Việt Nam thường dùng, đo trên giấy:
| Cỡ chữ | Dùng cho |
|---|---|
| 1,8–2,0 mm | Chữ ghi kích thước, chú thích nhỏ |
| 2,5 mm | Ghi chú thông thường, tên phòng ở tỷ lệ nhỏ |
| 3,5 mm | Tên phòng, tiêu đề nhóm ghi chú |
| 5,0 mm trở lên | Tên hình dưới bản vẽ, tiêu đề trong khung tên |
Mẹo. Dựng sẵn bốn kiểu theo bốn cỡ trên, đặt tên bằng chính cỡ chữ như CHU-2.5, CHU-3.5. Tên theo cỡ thì chọn không phải nghĩ, và không bao giờ nói sai như kiểu mặc định. Autodesk mô tả đối tượng chữ ở trang Text Notes.
Bước 3 — cách tag trong Revit: Tag by Category và Tag All

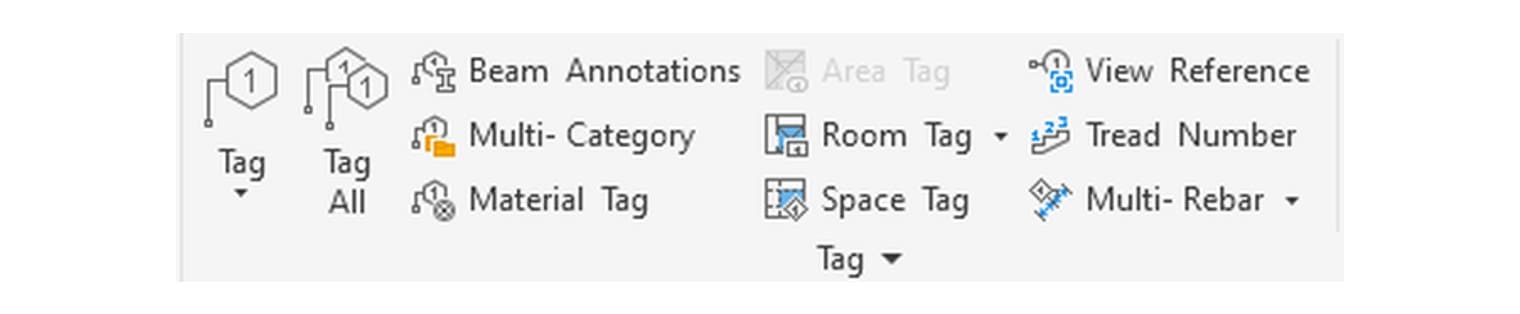

Panel Tag dài nhất tab Annotate, vì mỗi nhóm đối tượng có lệnh gắn nhãn riêng.
| Lệnh | Ý nghĩa |
|---|---|
| Tag by Category | Gắn nhãn từng đối tượng, Revit tự chọn loại nhãn theo nhóm. Dùng nhiều nhất |
| Tag by Example | Chọn một nhãn mẫu rồi gắn cho các đối tượng cùng loại |
| Tag All | Nút riêng cạnh nút Tag: gắn nhãn hàng loạt cho mọi đối tượng chưa có nhãn của nhóm đã chọn trong khung nhìn |
Tag cửa trong Revit là ví dụ điển hình: gọi Tag All, chọn nhóm Door Tags, bấm OK là mọi cánh cửa của tầng có nhãn số hiệu.
Bước 4 — nạp nhãn và sửa nhãn hiện dấu hỏi

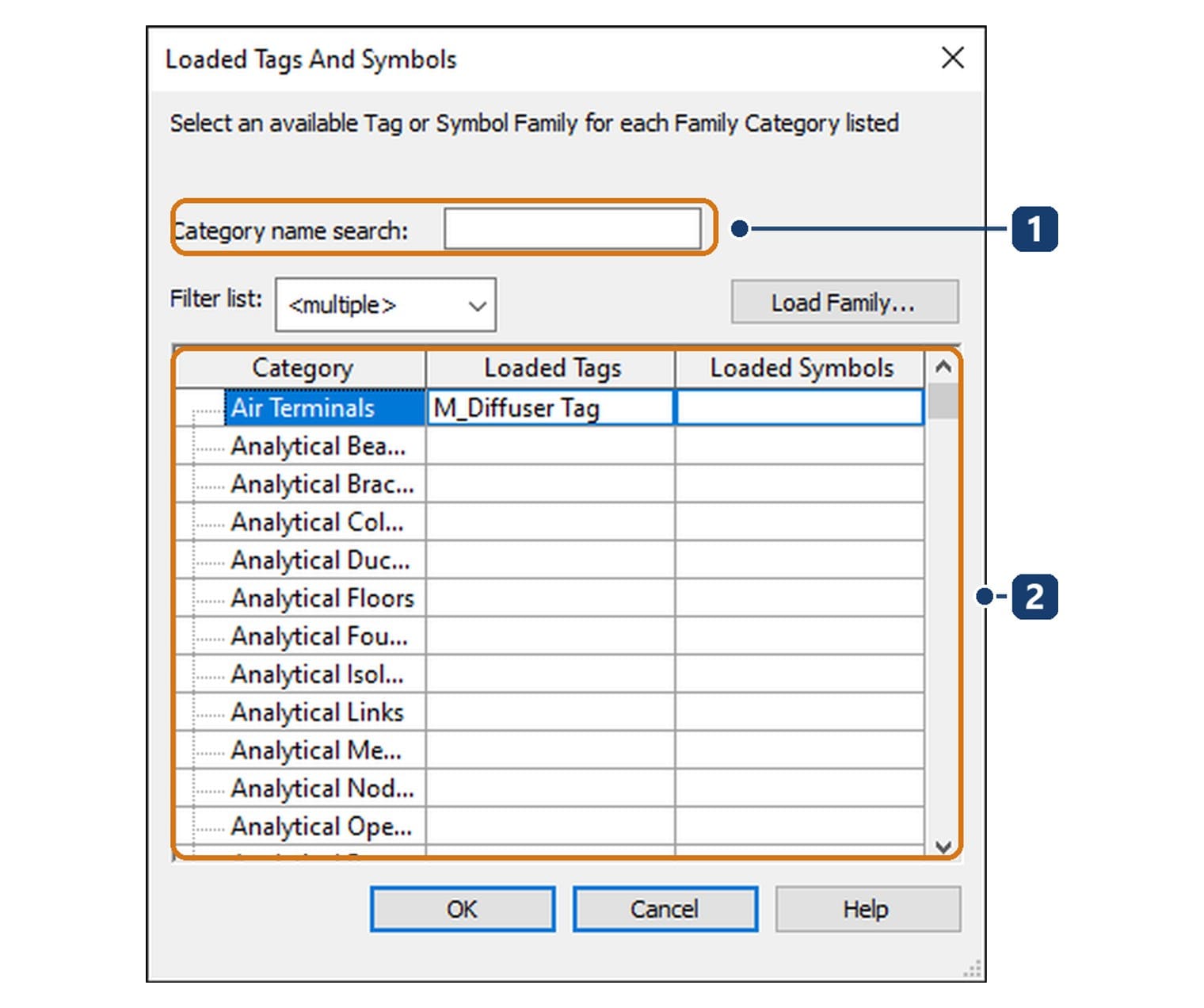

Mỗi nhóm đối tượng cần một Family nhãn nạp sẵn. Chưa có thì lệnh Tag báo chưa có nhãn cho nhóm này và hỏi có muốn nạp không. Kiểm trước bằng hộp Loaded Tags And Symbols (menu mở rộng dưới chữ Tag của panel).
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Ô Category name search | Gõ vài chữ để lọc hàng trăm nhóm |
| 2 | Bảng ba cột | Category là nhóm đối tượng; Loaded Tags là Family nhãn đã nạp; Loaded Symbols là ký hiệu đã nạp |
Nhóm nào cột Loaded Tags còn trống thì nạp bằng nút Load Family trước khi ghi chú, khỏi mất mạch làm việc.
Nhãn hiện dấu hỏi không phải nhãn hỏng: nhãn đang đọc một tham số mà đối tượng chưa có giá trị. Ví dụ nhãn cửa đọc Mark, nhưng cánh cửa vừa đặt chưa được đánh số. Sửa bằng bốn bước:
- Chọn đối tượng có nhãn hiện dấu hỏi.
- Mở bảng Properties và tìm ô tham số mà nhãn đang đọc.
- Điền giá trị vào ô đó rồi bấm Apply.
- Nếu không biết nhãn đọc tham số nào, chọn nhãn rồi bấm Edit Family để xem.
Bước 5 — tham số cho nhãn: tham số dự án hay tham số dùng chung

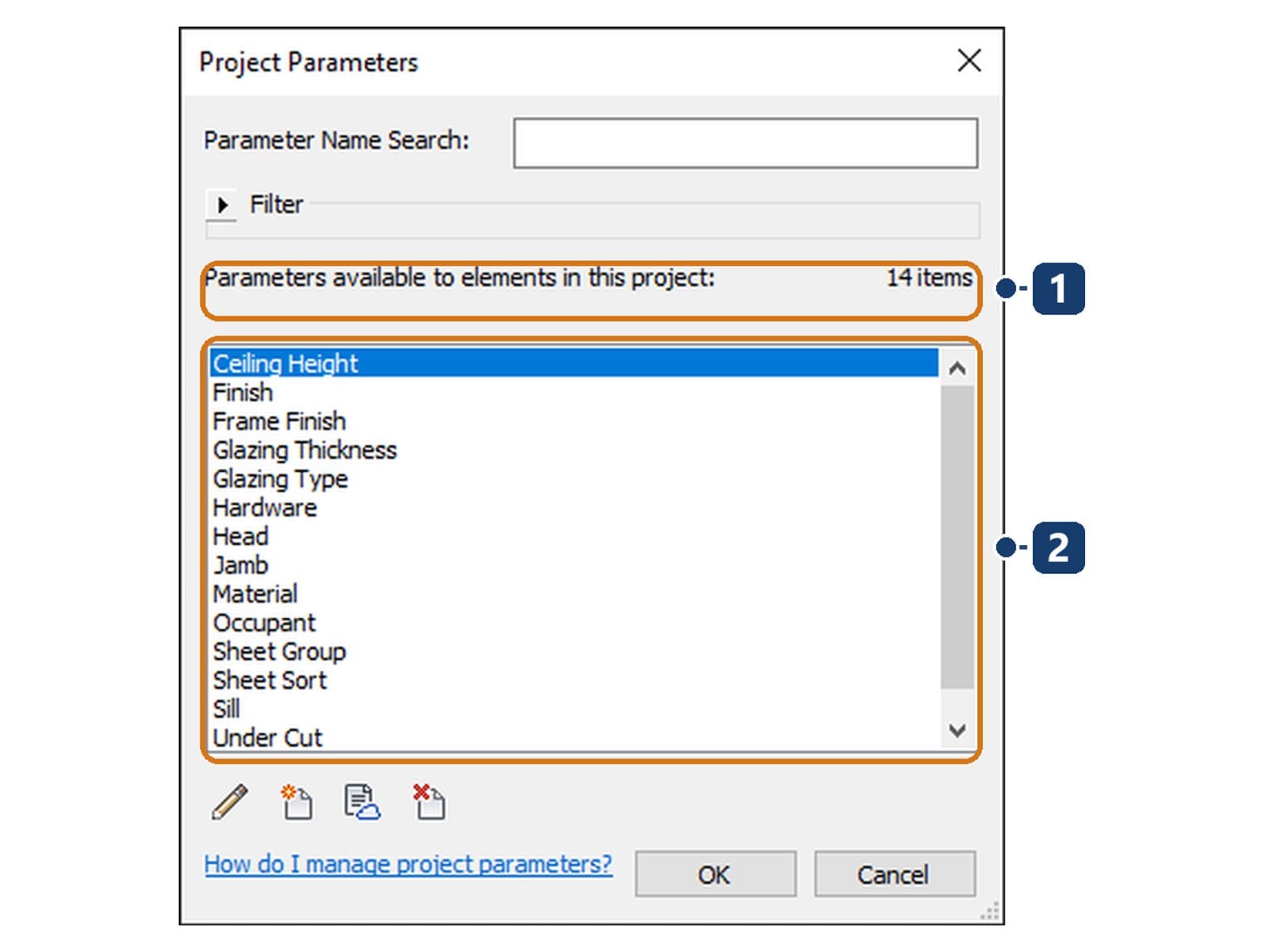

Nhãn chỉ đọc được tham số mà đối tượng có. Muốn nhãn ghi thứ Revit không có sẵn, ví dụ mã hiệu cửa theo quy ước văn phòng, thì phải tạo thêm tham số. Xem trước danh sách ở Manage › Project Parameters.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Dòng đếm | Dự án có bao nhiêu tham số thêm. Tệp mẫu Metric có 14 |
| 2 | Danh sách | Ceiling Height, Finish, Frame Finish, Glazing Thickness, Glazing Type, Hardware, Head, Jamb, Material, Occupant, Sheet Group, Sheet Sort, Sill, Under Cut |
Nhiều tham số mà bảng thống kê cửa cần đã có sẵn: Frame Finish cho vật liệu khuôn, Glazing Type cho loại kính, Hardware cho phụ kiện. Chúng là tham số dự án, nên dùng cho bảng thống kê chứ không in lên nhãn.
| Loại | Ý nghĩa |
|---|---|
| Tham số dự án | Chỉ sống trong một tệp. Bảng thống kê đọc được nhưng không gắn lên nhãn được, và không mang sang dự án khác |
| Tham số dùng chung | Lưu trong một tệp văn bản riêng, dùng cho nhiều dự án và thư viện. Cả nhãn lẫn bảng thống kê đều đọc được |
Autodesk ghi rõ ở trang Shared Parameters: muốn thông tin của một tham số hiện lên nhãn thì tham số đó phải là tham số dùng chung. Vì thế thứ gì cả văn phòng dùng, hay cần in lên nhãn, thì làm tham số dùng chung ngay từ đầu.
Mẹo. Đặt tên tham số bằng chữ không dấu, có tiền tố văn phòng, ví dụ VP_MaCua. Tiền tố tránh trùng tên với tham số của Revit và của các bên khác khi liên kết tệp.
Tìm và thay thế chữ bằng Find/Replace

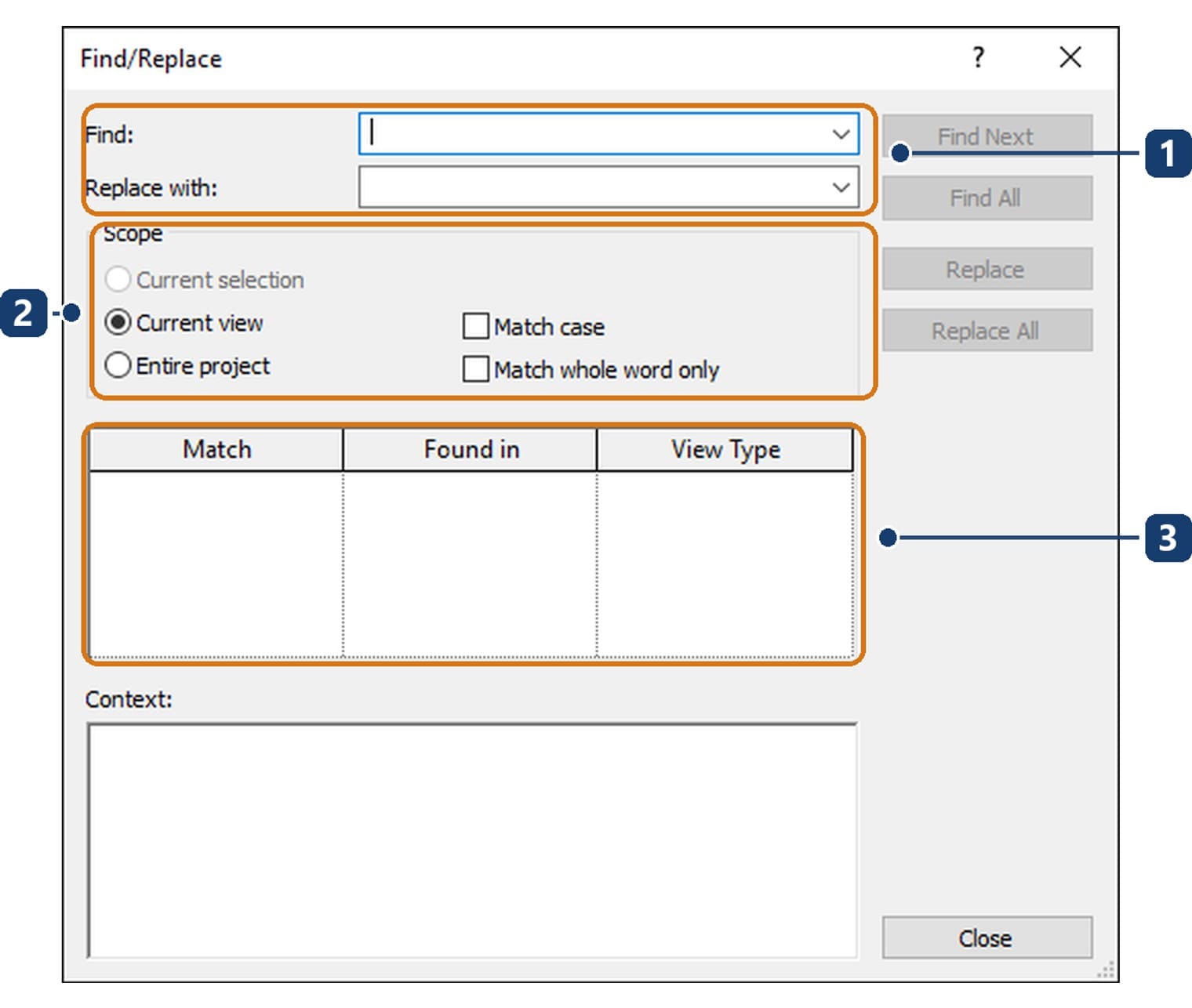

Đổi WC thành VỆ SINH ở ba mươi ghi chú là việc không ai muốn làm tay. Bấm Find/Replace ở panel Text.
| Số | Thành phần | Ý nghĩa |
|---|---|---|
| 1 | Ô Find và Replace with | Chuỗi cần tìm và chuỗi thay thế; cả hai ô nhớ các chuỗi đã dùng |
| 2 | Nhóm Scope | Vùng đang chọn, khung nhìn hiện tại, hoặc toàn dự án. Ô đầu mờ khi chưa chọn gì |
| 3 | Bảng kết quả | Match, Found in, View Type: mỗi kết quả nằm ở khung nhìn nào, loại gì |
| Phạm vi | Đối tượng |
|---|---|
| Tìm được | Đối tượng Text, chữ trong đám mây sửa đổi, chữ trong khung nhìn vẽ rời |
| Không tìm được | Nội dung nhãn, tên phòng, tên khung nhìn, tham số cấu kiện, ô bảng thống kê |
Muốn đổi hàng loạt tên phòng thì sửa trong bảng thống kê phòng, không dùng lệnh này. Lệnh cũng mờ khi đang đứng ở khung nhìn bảng thống kê.
Làm thử: nhãn cửa và ghi chú tiếng Việt
Nhãn cửa trên mặt bằng (Bài tập 25, bước 8–10 của giáo trình), trên mặt bằng 1F đã ghi kích thước.
- Gọi Tag All, gắn nhãn cho toàn bộ cửa của tầng. Ghi lại cửa nào hiện dấu hỏi và giải thích vì sao.
- Điền tham số Mark cho các cửa theo quy ước D1, D2, D3. Kiểm tra dấu hỏi biến mất.
- Mở hộp Loaded Tags And Symbols, ghi lại ba nhóm đối tượng chưa có nhãn nạp sẵn.
Ghi chú trên mặt cắt (Bài tập 26, bước 4–5), trên mặt cắt MC-A-A tỷ lệ 1:50.
- Nhân bản kiểu chữ thành
CHU-2.5và kiểm tra ô Text Font ghi phông gì. Ghi lại và nhận xét so với tên kiểu. - Gõ một ghi chú tiếng Việt đủ dấu, ví dụ tên lớp cấu tạo sàn. Kiểm tra chữ hiện đủ dấu.
Lỗi thường gặp với tag và text
| Lỗi | Nguyên nhân và cách sửa |
|---|---|
| Nhãn hiện dấu hỏi | Tham số nhãn đọc còn trống. Chọn đối tượng và điền giá trị |
| Gắn nhãn thì Revit hỏi nạp Family | Nhóm đối tượng chưa có Family nhãn. Nạp ở Loaded Tags And Symbols |
| Tham số mới tạo không lên nhãn được | Đang là tham số dự án. Tạo lại thành tham số dùng chung |
| Cỡ chữ in ra không như trên màn hình | Cỡ chữ là cỡ trên giấy. Kiểm tỷ lệ khi in, đừng sửa cỡ chữ |
| Lệnh Find/Replace mờ | Đang ở khung nhìn bảng thống kê. Chuyển sang khung nhìn có chữ |
Câu hỏi thường gặp

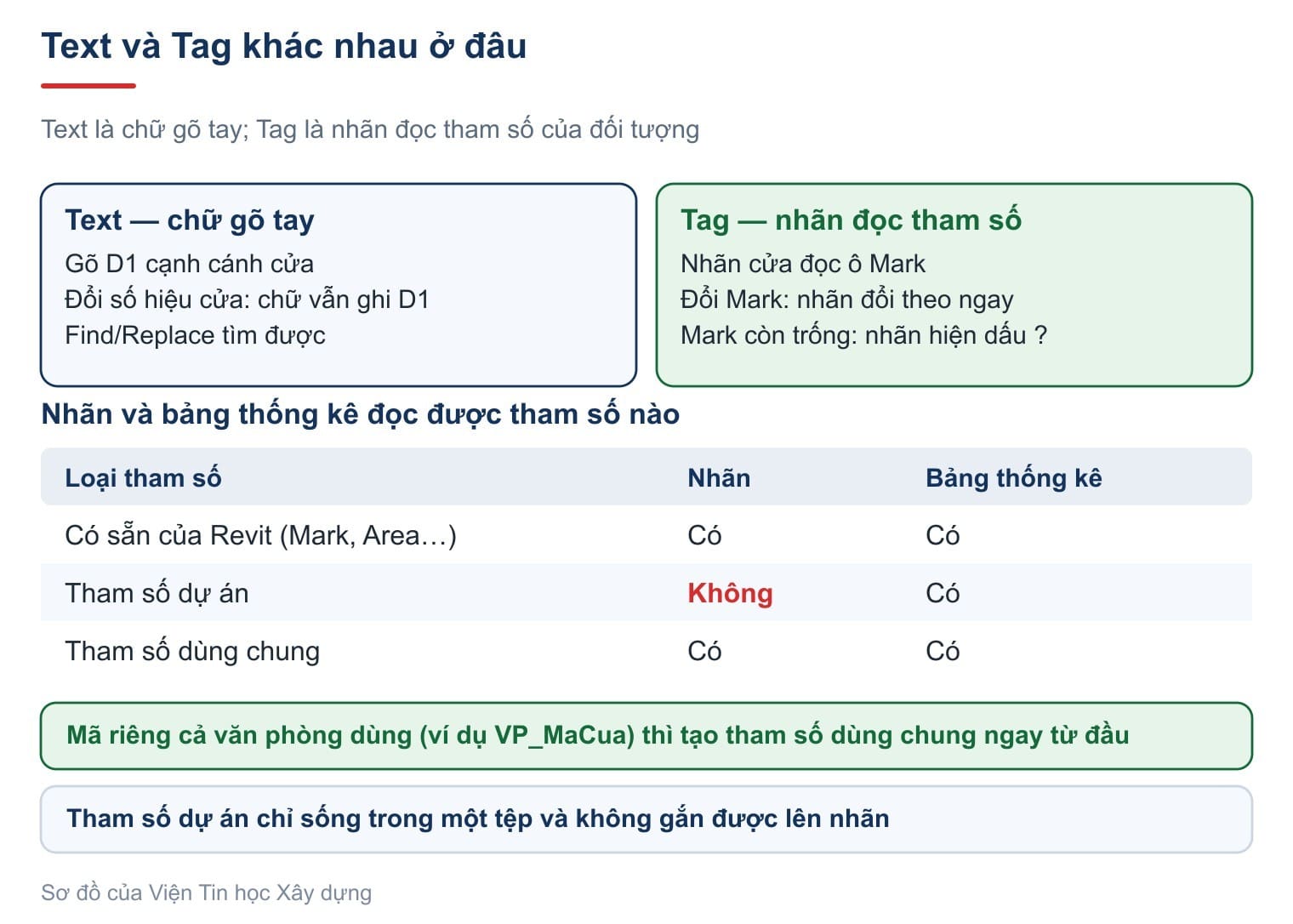

Tag trong Revit khác Text thế nào?
Text là chữ gõ tay, đổi đối tượng không đổi chữ. Tag đọc tham số của đối tượng, nên đổi Mark hay đổi kiểu thì nhãn đổi theo ngay.
Revit có bị lỗi font tiếng Việt không?
Chữ gõ bằng Text hiện đủ dấu với phông mặc định. Chỗ cần để ý là khi xuất sang CAD và khi đặt bảng thống kê lên tờ bản vẽ.
Vì sao nhãn không đọc được tham số tôi vừa tạo?
Vì đó là tham số dự án. Nhãn chỉ đọc tham số có sẵn của Revit hoặc tham số dùng chung.
