Nét in trong Revit: chỉnh nét dầm cột, xuất PDF kiểm

Cùng một mặt cắt dầm trên tờ KC-03.1 trước và sau khi đổi nét cắt của Structural Framing từ số 3 lên số 6 trong Revit 2027 Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Bản vẽ kết cấu in ra mà nét dầm bị cắt mảnh như nét kích thước thì người đọc ở công trường không phân biệt được đâu là bê tông, đâu là cốt thép, đâu là đường ghi chú.

Nét in trong Revit không chỉnh bằng bảng màu bút như AutoCAD. Revit gán cho mỗi loại đối tượng một số hiệu nét, rồi tra bề dày của số hiệu đó theo tỷ lệ khung nhìn. Bài này đi mười lăm bước trên Revit 2027: đọc bảng nét, tạo kiểu đường, đổi nét cắt của dầm, so cùng một tờ trước và sau, rồi xuất PDF và đo lại bề dày nét trong tệp. Muốn học trọn quy trình từ mô hình tới bộ hồ sơ in thì Viện có khóa Revit Structure.

Nét in trong Revit khai ở bốn chỗ

Một đường trên bản vẽ lấy bề dày theo chuỗi bốn chỗ dưới đây, chỗ sau đè chỗ trước.

Chỗ khai	Quyết định điều gì	Phạm vi
Line Weights	Số hiệu 1 tới 16 dày bao nhiêu milimét ở mỗi tỷ lệ	Cả dự án
Object Styles	Mỗi loại đối tượng dùng số hiệu nào, màu gì, kiểu nét gì	Cả dự án
Visibility/Graphics	Đè riêng cho một khung nhìn	Một khung nhìn
Filter	Đè cho một nhóm cấu kiện trong khung nhìn	Một khung nhìn

Line Patterns và Line Styles đứng bên cạnh chuỗi này: Line Patterns khai hình dạng nét đứt, Line Styles là các kiểu đường dùng khi vẽ tay bằng Detail Line.

Chuẩn bị trước khi chỉnh nét

Cần một dự án có sẵn vài tờ bản vẽ đã đặt khung nhìn, lý tưởng là một tờ chi tiết dầm có mặt cắt tỷ lệ 1:20. Mọi thay đổi ở bài này áp cho cả dự án, nên thử trên bản sao trước rồi mới đưa vào tệp mẫu của đơn vị. Cách dựng bộ tờ nằm ở bài hồ sơ kết cấu Revit, cách đè nét theo nhóm cấu kiện ở bài Filter trong Revit.

Bài này thuộc loạt Revit Structure của Viện Tin học Xây dựng.

Line Weight Revit: bảng bề dày theo tỷ lệ

Bước 1 — Mở Manage › Additional Settings

Vào thẻ Manage, panel Settings, bấm mũi tên dưới nút Additional Settings.

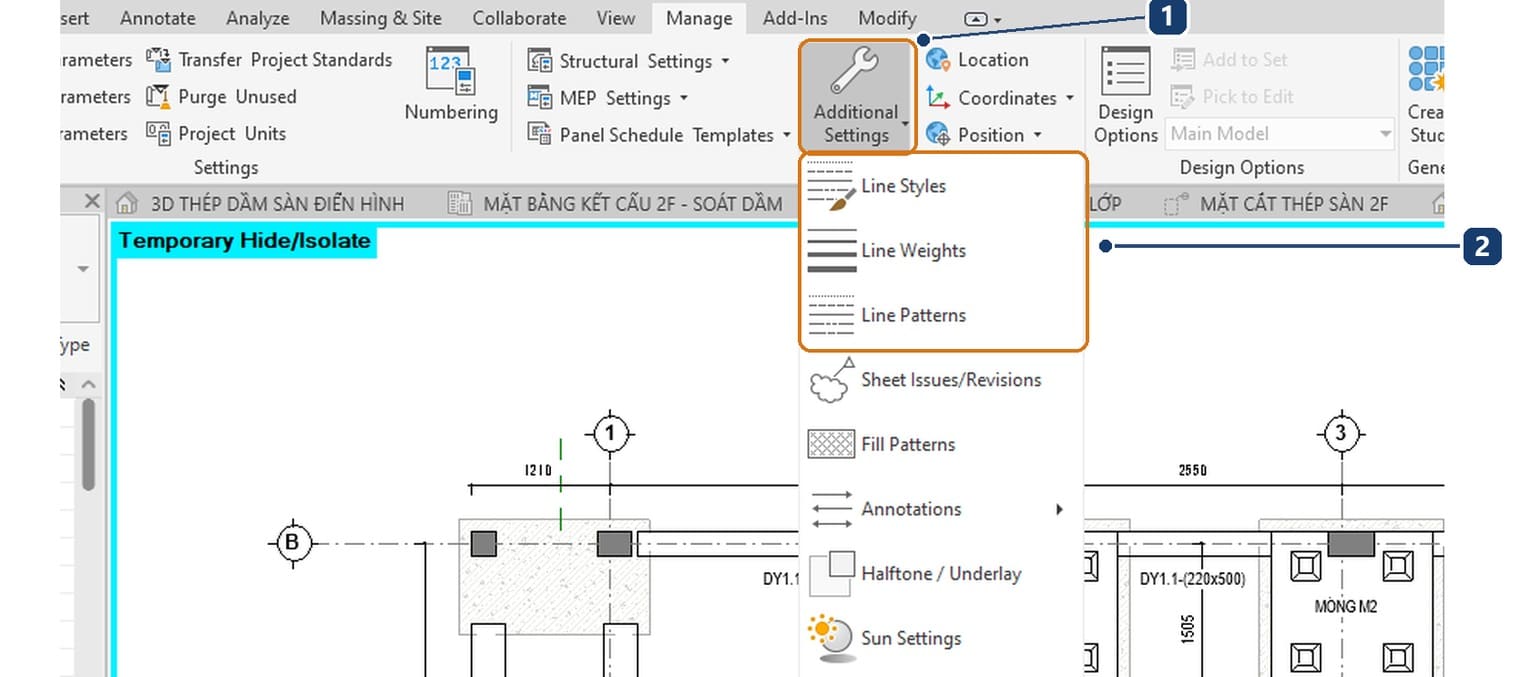

1 nút Additional Settings trên thẻ Manage. 2 ba mục Line Styles, Line Weights, Line Patterns ở đầu trình đơn Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Trình đơn có tám mục. Ba mục đầu là nội dung của bài: Line Styles, Line Weights, Line Patterns. Năm mục còn lại là Sheet Issues/Revisions, Fill Patterns, Annotations, Halftone / Underlay và Sun Settings.

Bước 2 — Đọc bảng Model Line Weights

Chọn Line Weights. Hộp mở ở thẻ Model Line Weights.

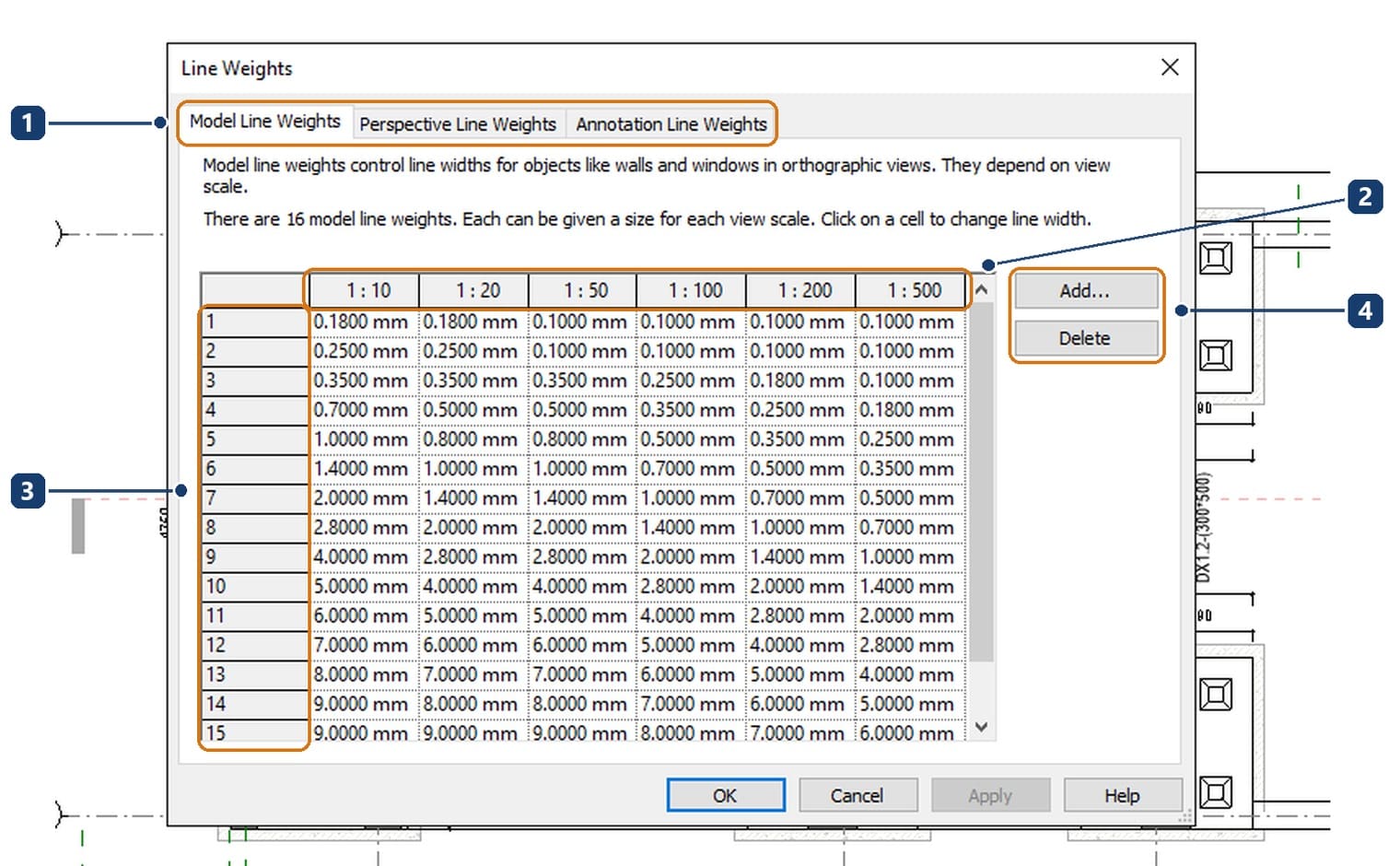

1 ba thẻ của hộp Line Weights. 2 hàng tỷ lệ 1:10 tới 1:500. 3 cột số hiệu nét 1 tới 16. 4 nút Add và Delete thêm bớt cột tỷ lệ Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Bảng có 16 số hiệu và sáu cột tỷ lệ. Đọc theo hàng ngang mới thấy ý đồ: số hiệu 5 dày 1,0 mm ở 1:10, còn 0,8 mm ở 1:20 và 1:50, 0,5 mm ở 1:100, 0,35 mm ở 1:200. Tỷ lệ càng nhỏ, cùng một số hiệu càng mảnh, để mặt bằng tổng thể không đen kịt.

Theo trang Specify Line Weights của Autodesk, mỗi cột áp cho tỷ lệ của nó và các tỷ lệ lớn hơn cho tới cột kế tiếp. Khung nhìn 1:40 vì thế đọc cột 1:50.

Bước 3 — Xem hai thẻ Perspective và Annotation

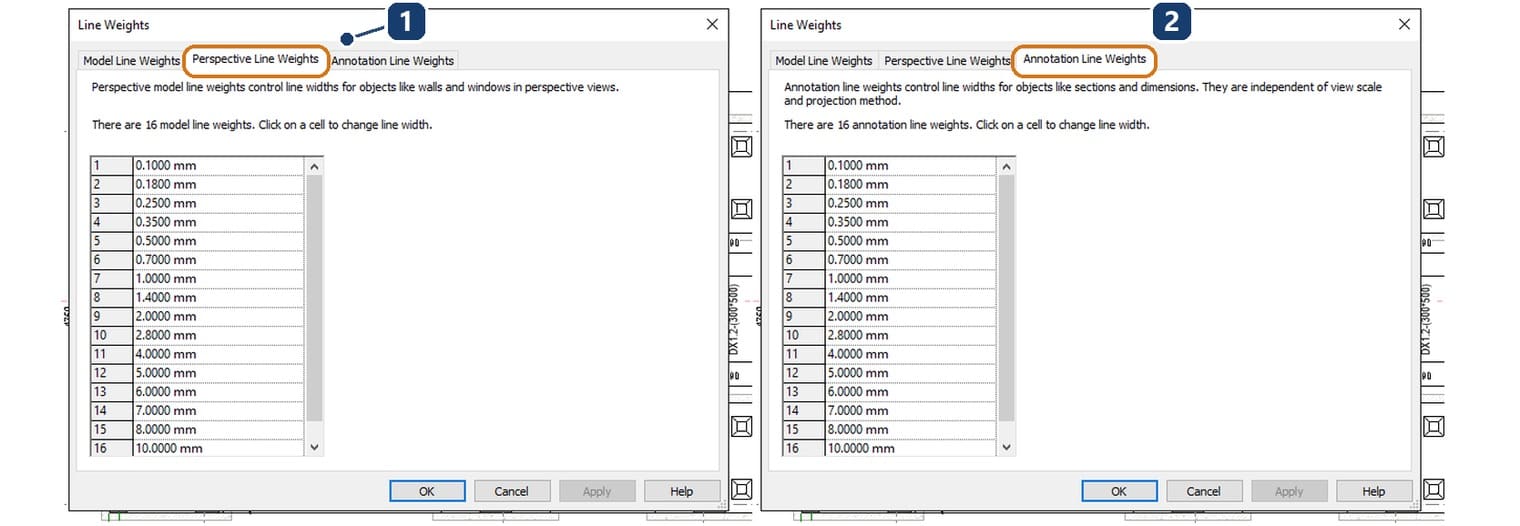

1 thẻ Perspective Line Weights cho khung nhìn phối cảnh. 2 thẻ Annotation Line Weights cho ghi chú Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Hai thẻ này chỉ có một cột, 16 trị từ 0,10 mm tới 10,0 mm. Thẻ Annotation Line Weights ghi rõ nét ghi chú như ký hiệu mặt cắt, đường kích thước không phụ thuộc tỷ lệ khung nhìn. Nhờ vậy chữ và mũi tên kích thước in ra giống nhau dù hình vẽ ở 1:20 hay 1:100.

Bước 4 — Chỉ sửa bảng nét trong tệp mẫu

Bấm vào một ô là gõ được bề dày mới; nút Add… thêm một cột tỷ lệ, Delete bỏ cột đang chọn. Đổi một ô là mọi bản vẽ trong dự án đổi theo, nên việc này làm trong tệp mẫu của đơn vị trước khi mở dự án. Đang làm dở hồ sơ thì bấm Cancel.

Line Pattern và Line Style Revit: kiểu nét và kiểu đường

Bước 5 — Mở Line Patterns

Quay lại Additional Settings, chọn Line Patterns.

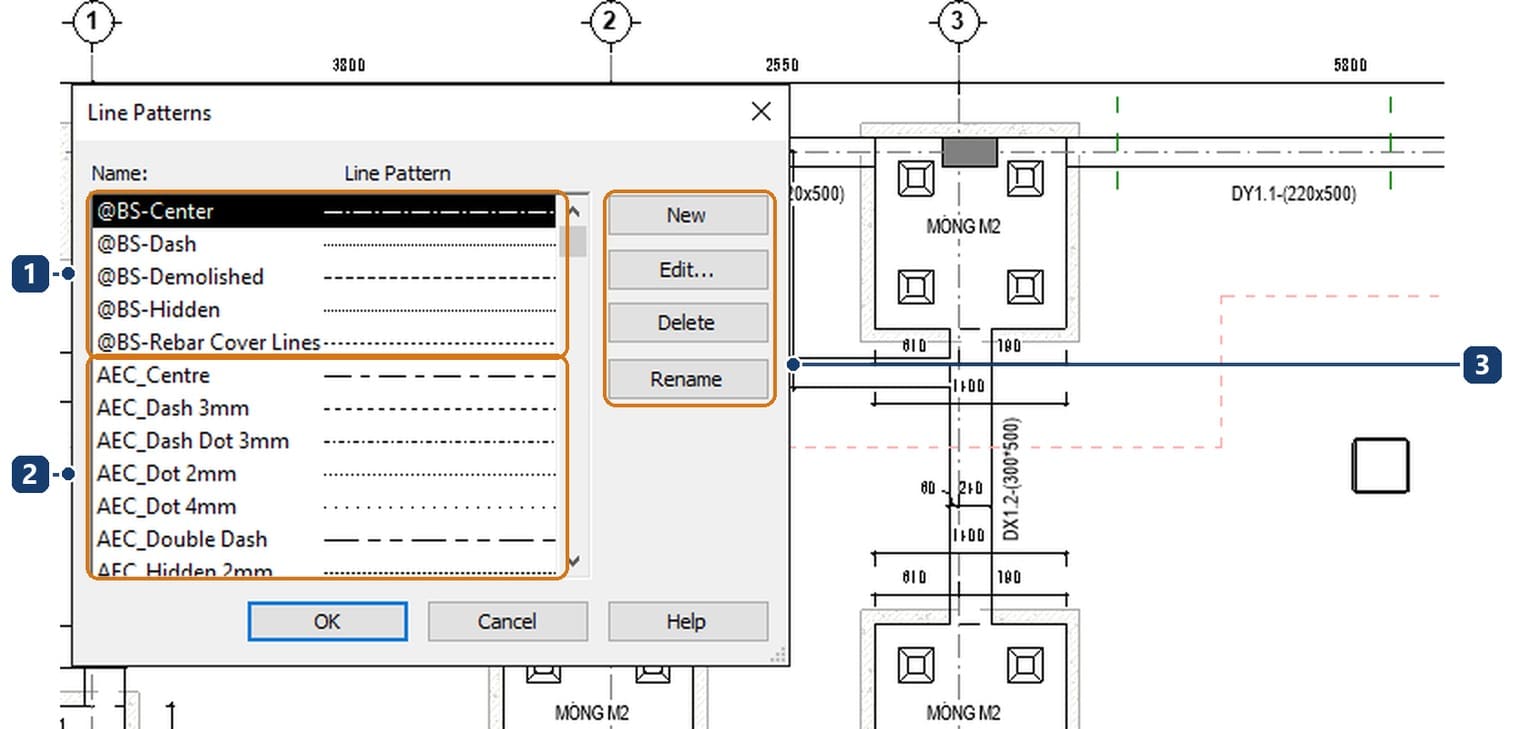

1 nhóm kiểu nét @BS của đơn vị thiết kế. 2 nhóm AEC có sẵn. 3 bốn nút New, Edit, Delete, Rename Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Danh sách của mô hình ví dụ chia hai nhóm rõ ràng. Nhóm tiền tố @BS- gồm Center, Dash, Demolished, Hidden và Rebar Cover Lines, là bộ riêng của đơn vị. Nhóm AEC_ là bộ dùng chung. Đặt tiền tố riêng thì mở tệp lạ là biết ngay kiểu nào của mình.

Bước 6 — Đọc chuỗi Dash, Dot, Space

Chọn @BS-Rebar Cover Lines, bấm Edit….

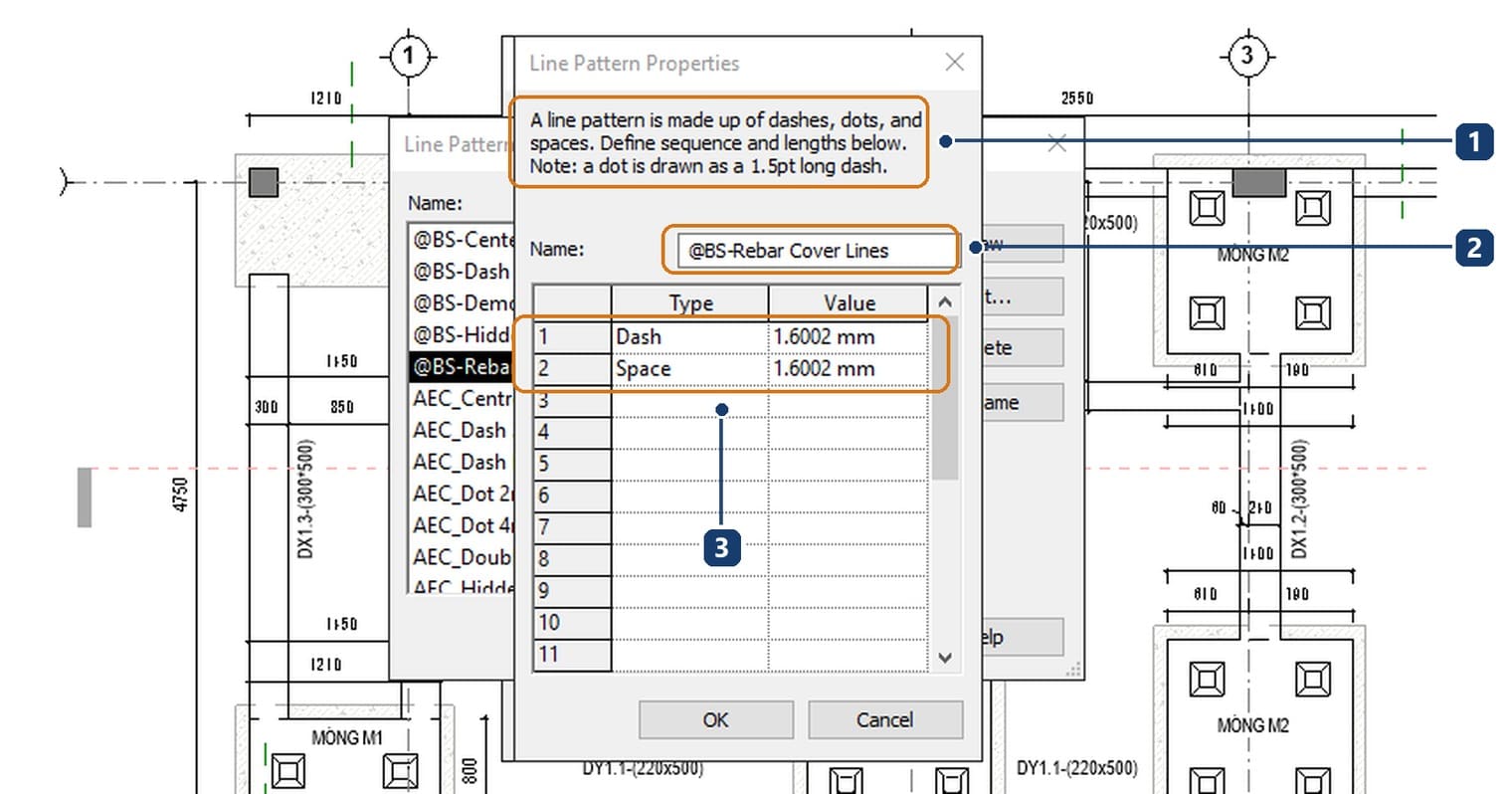

1 ghi chú của hộp về gạch, chấm và khoảng hở. 2 tên kiểu nét. 3 chuỗi Dash và Space dài 1,6002 mm Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Hộp Line Pattern Properties khai một chuỗi gồm Dash, Dot và Space, lặp suốt chiều dài đường. Kiểu nét lớp bảo vệ thép chỉ có hai dòng: gạch 1,6002 mm, hở 1,6002 mm. Hộp còn nhắc một chấm được vẽ thành gạch dài 1,5 pt. Kiểu nét chỉ khai hình dạng, không khai bề dày.

Bước 7 — Mở Line Styles và bung dòng Lines

Đóng hộp, vào Additional Settings › Line Styles, bấm dấu cộng trước dòng Lines.

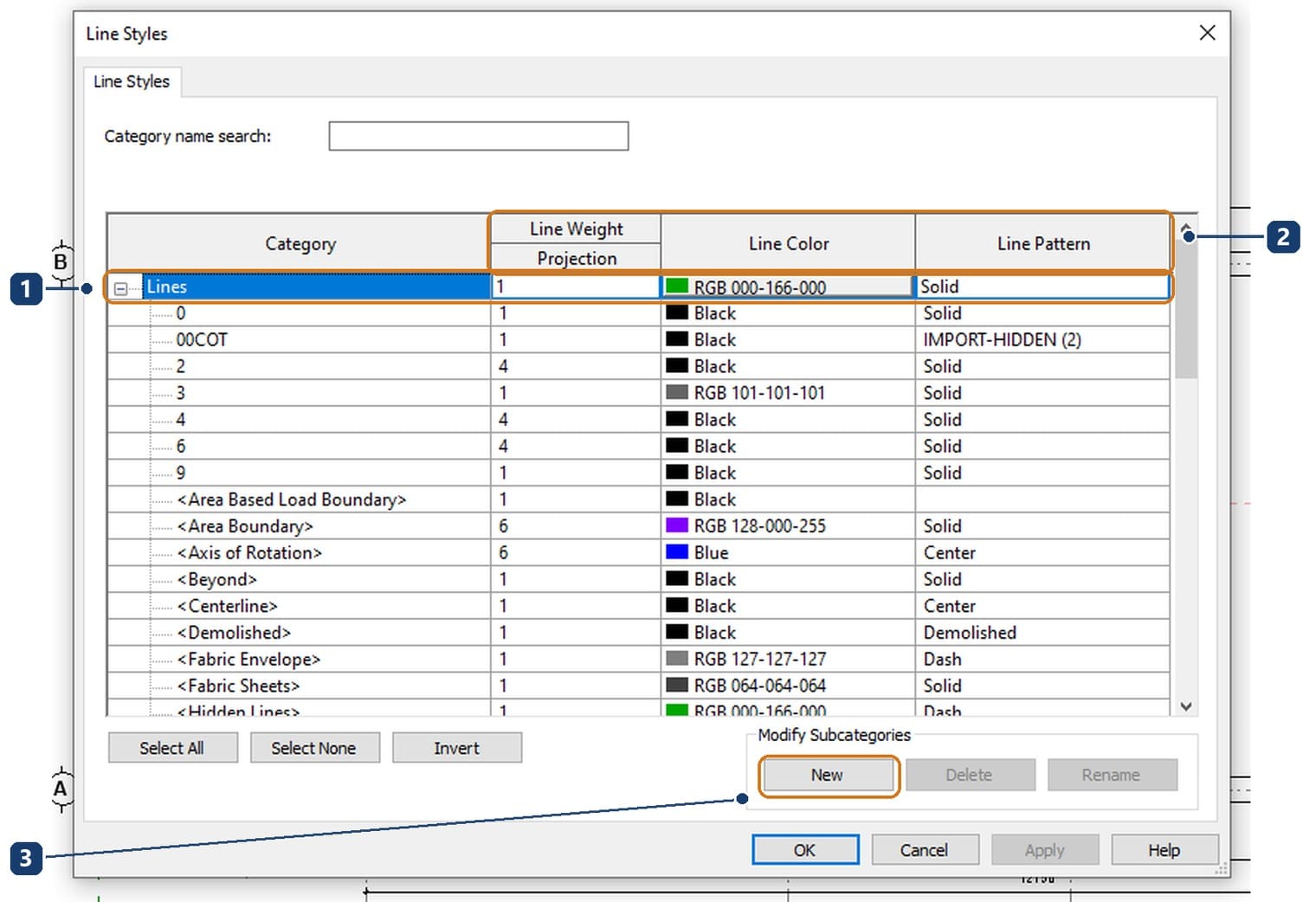

1 dòng gốc Lines. 2 ba cột Line Weight, Line Color, Line Pattern. 3 nút New trong khung Modify Subcategories Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Mỗi kiểu đường ghép ba thứ: một số hiệu nét ở cột Projection, một màu, một kiểu nét. Dòng gốc Lines dùng số hiệu 1, màu RGB 000-166-000, nét Solid. Mô hình ví dụ có sẵn các kiểu riêng như CỐT THÉP số hiệu 3 màu đỏ, NÉT TRỤC số hiệu 1 nét Center.

Bước 8 — Tạo kiểu đường mới

Bấm New trong khung Modify Subcategories.

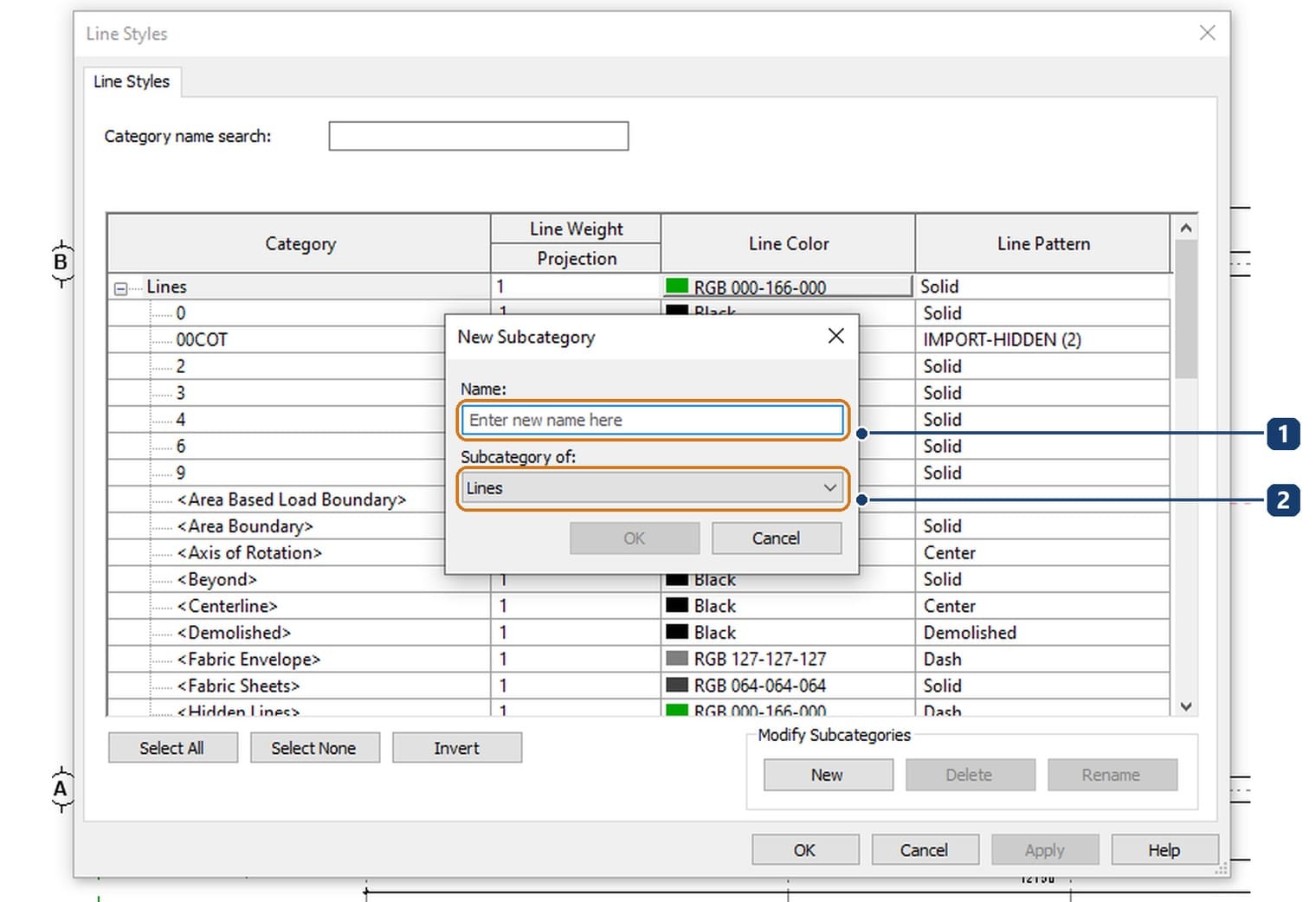

1 ô Name để gõ tên kiểu đường. 2 ô Subcategory of đang là Lines Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Hộp New Subcategory chỉ hỏi tên và kiểu đường cha. Ví dụ gõ KC-Tim coc cho đường tim cọc, giữ Subcategory of là Lines, bấm OK.

Bước 9 — Gán số hiệu nét và kiểu nét

Dòng mới hiện trong danh sách với trị mặc định số hiệu 1, màu Black, nét Solid.

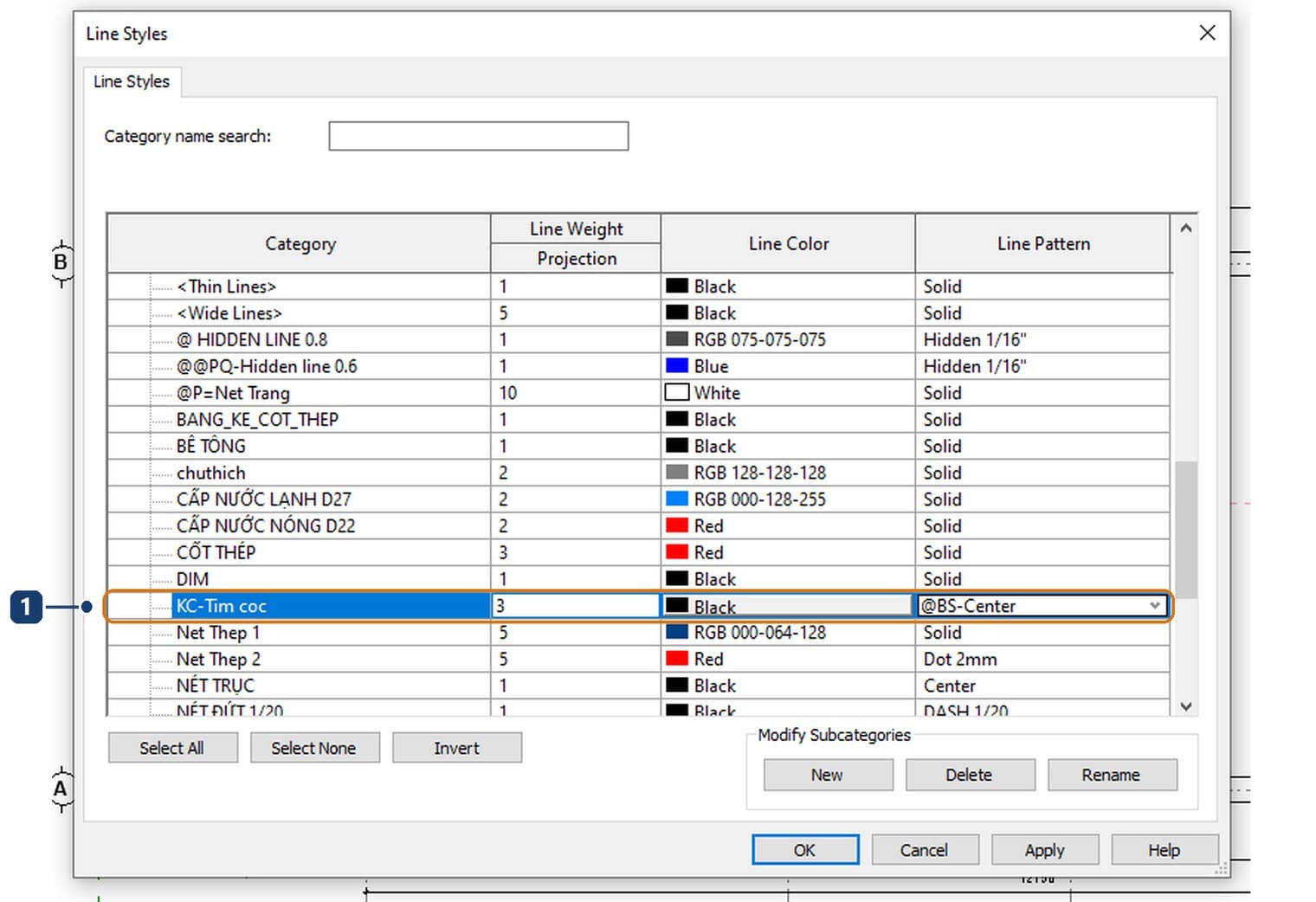

1 kiểu đường KC-Tim coc với số hiệu 3 và kiểu nét @BS-Center Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Bấm ô Line Weight chọn 3, bấm ô Line Pattern chọn @BS-Center, rồi OK. Từ đây Detail Line vẽ bằng kiểu này tự ra nét tim dày theo số hiệu 3 ở mọi tỷ lệ. Lưu ý Line Styles chỉ điều khiển đường vẽ tay; nét của dầm, cột, móng nằm ở bước sau.

Object Styles cho dầm, cột và móng

Bước 10 — Lọc các chủng loại kết cấu

Vào Manage › Object Styles. Ở thẻ Model Objects, gõ Structural vào ô Category name search.

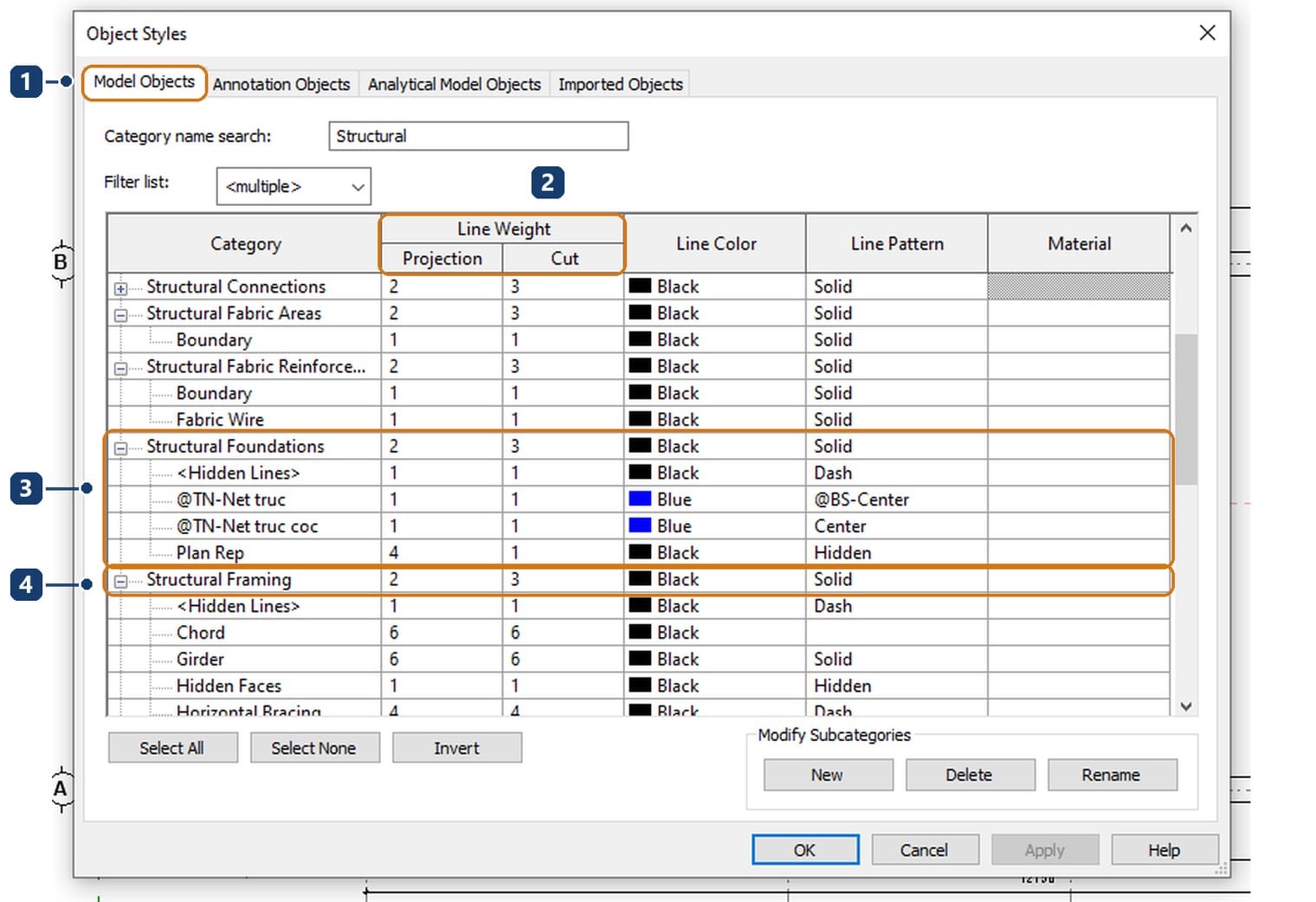

1 thẻ Model Objects. 2 hai cột Projection và Cut của Line Weight. 3 Structural Foundations và các nhóm con. 4 Structural Framing Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Khác Line Styles, Object Styles có hai cột nét. Projection là nét phần nhìn thấy, Cut là nét phần bị mặt cắt đi qua. Trên mô hình ví dụ, Structural Columns, Structural Foundations và Structural Framing đều để Projection 2, Cut 3. Móng có thêm các nhóm con như @TN-Net truc màu xanh nét @BS-Center.

Bước 11 — Tăng nét cắt của dầm

Gõ Structural Framing vào ô tìm để chỉ còn một nhóm. Bấm ô Cut của dòng Structural Framing, chọn 6, rồi OK.

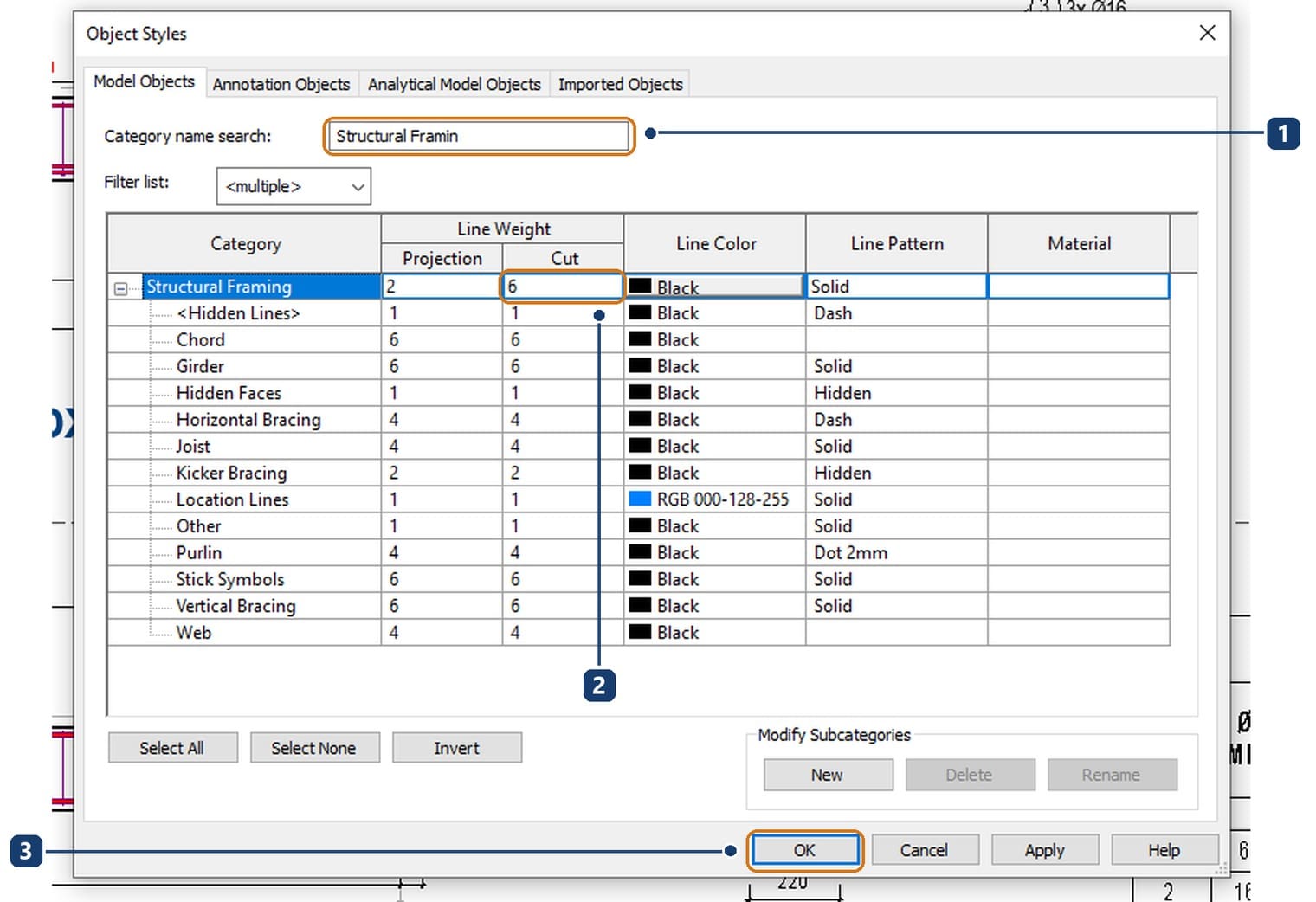

1 ô tìm lọc riêng Structural Framing. 2 ô Cut đổi từ 3 lên 6. 3 nút OK Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Ở tỷ lệ 1:20, số hiệu 3 là 0,35 mm, số hiệu 6 là 1,0 mm. Đó là khác biệt giữa đường viền bê tông trông như nét ghi chú và đường viền đọc ra ngay là mặt cắt.

Kiểm nét trên tờ và xuất PDF Revit

Bước 12 — Tắt Thin Lines

Mở tờ cần kiểm, ở đây là KC-03.1. Vào thẻ View, panel Graphics, xem nút Thin Lines; phím tắt là TL.

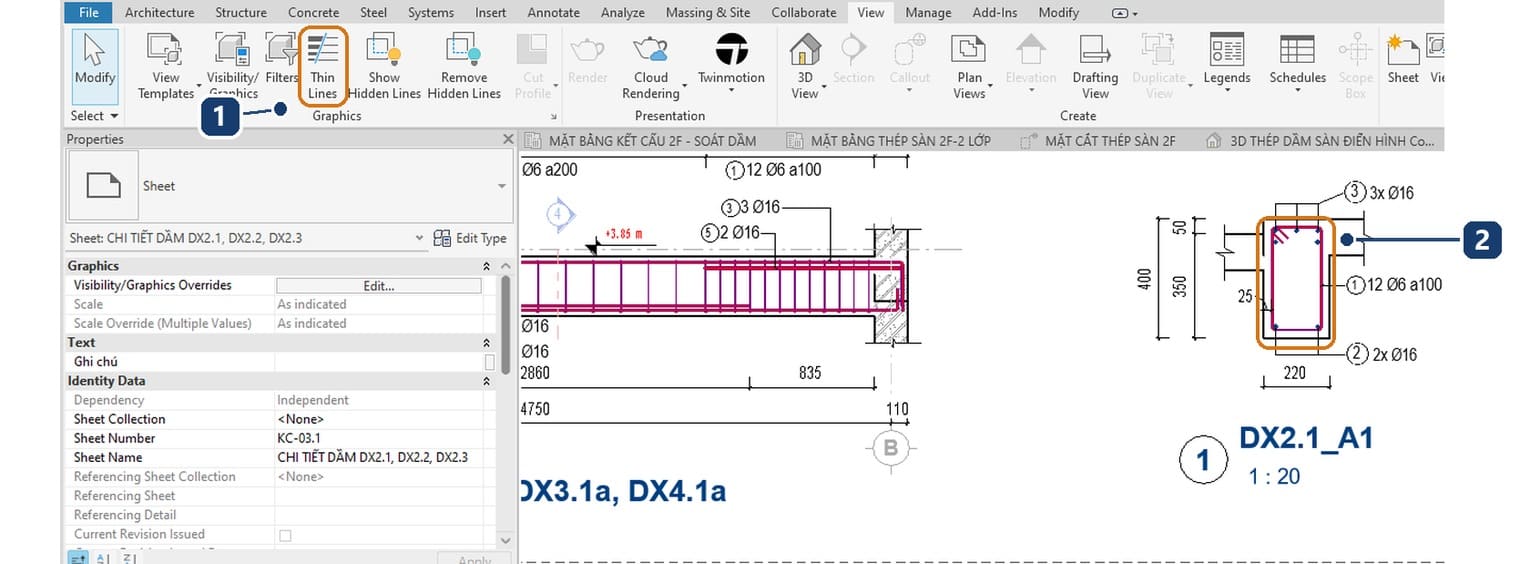

1 nút Thin Lines đang tắt trên thẻ View. 2 mặt cắt dầm hiện đúng bề dày nét Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Khi nút sáng, Revit vẽ mọi đường một điểm ảnh cho dễ dựng hình, và bạn sẽ không thấy gì thay đổi dù sửa nét bao nhiêu. Tắt nó đi thì màn hình vẽ theo bề dày thật.

Bước 13 — So cùng một tờ trước và sau

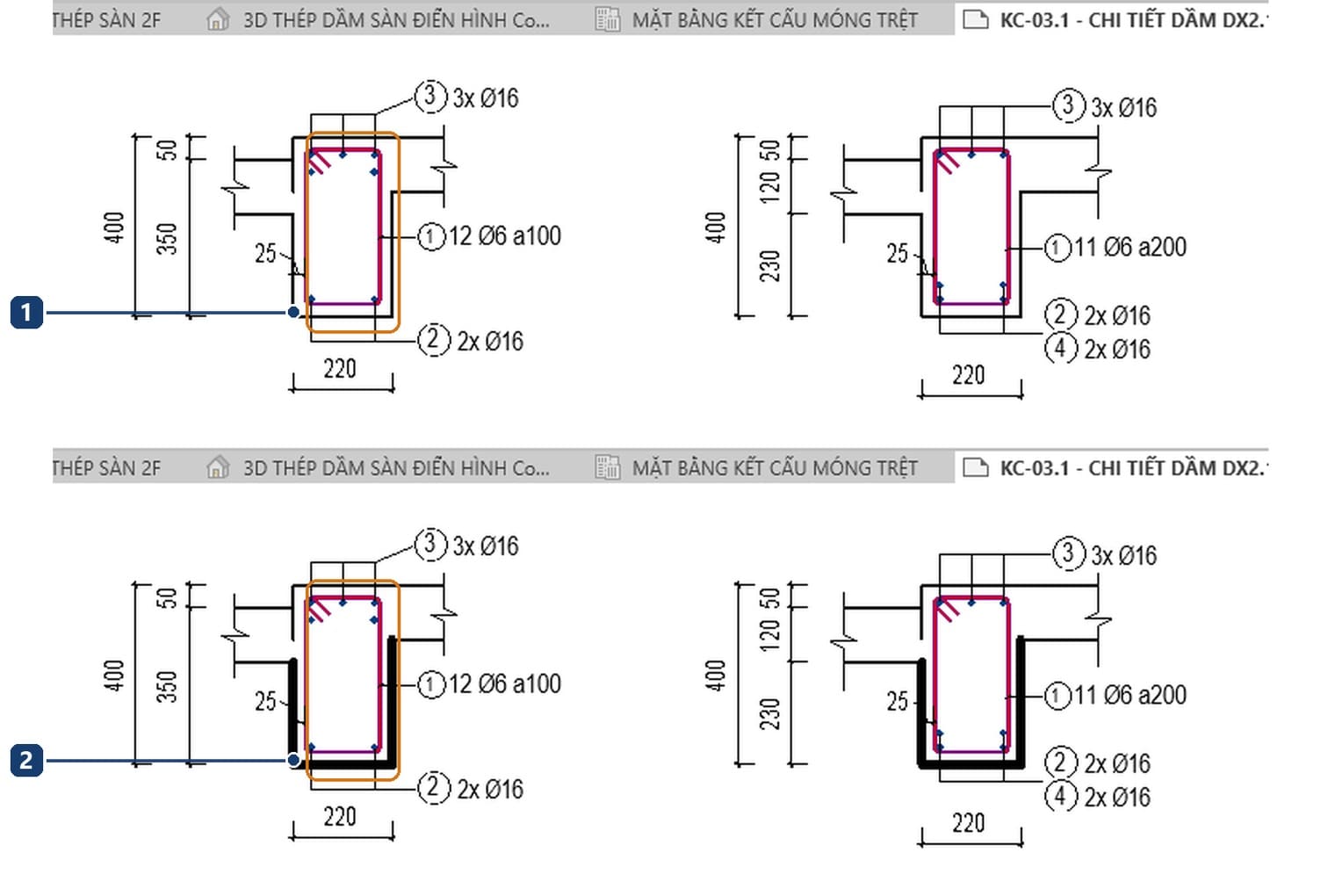

1 mặt cắt dầm DX2.1 với nét cắt số 3. 2 cùng mặt cắt đó sau khi đổi nét cắt sang số 6 Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Đường bao dầm dày lên ngay, còn cốt thép, kích thước và ký hiệu giữ nguyên vì chúng thuộc chủng loại khác. Phần sàn hai bên giữ nét cũ vì thuộc chủng loại Floors.

Bước 14 — Xuất PDF với Zoom 100 %

Vào File › Export › PDF.

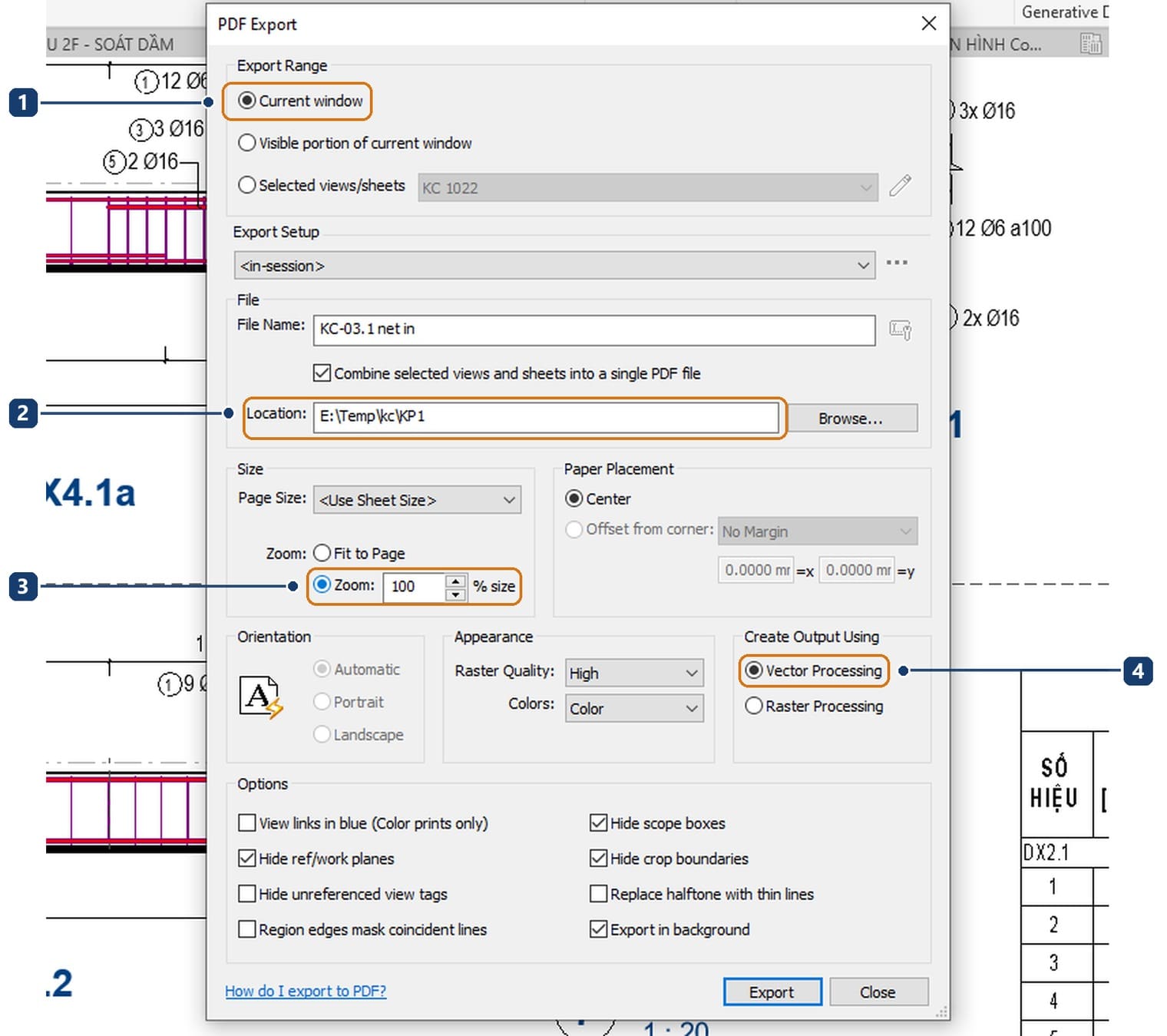

1 Export Range là Current window. 2 thư mục lưu tệp. 3 Zoom 100 phần trăm. 4 Vector Processing Ảnh: Ảnh chụp Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Chọn Current window để xuất đúng tờ đang mở, khai Location, chọn Zoom 100 thay cho Fit to Page để bề dày in ra đúng bảng, giữ Vector Processing. Bấm Export, Revit hỏi Save Settings; chọn No nếu không muốn ghi thiết lập vào dự án. Ô Export in background đang tích nên Revit báo Background Task Initiating… rồi xuất ở luồng nền. Xuất xong, góc dưới phải hiện thông báo PDF Export for 'zz_K2' complete kèm liên kết View Files.

Bước 15 — Mở PDF và đo nét thật

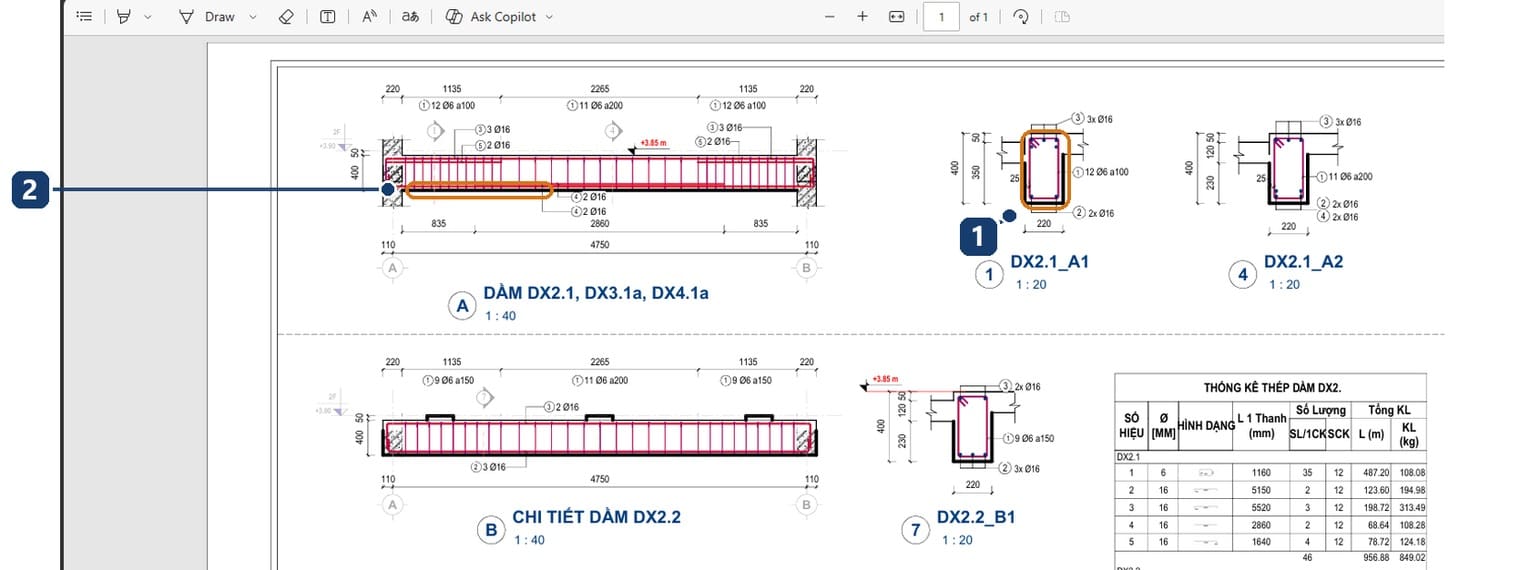

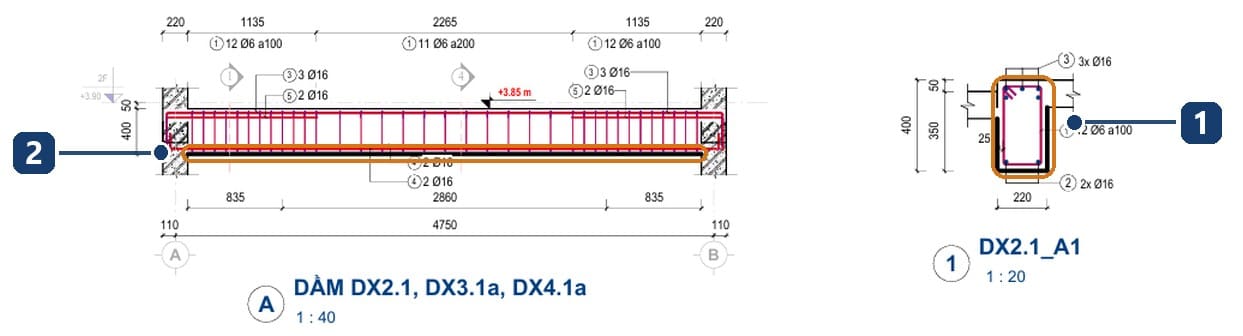

1 mặt cắt dầm trong tệp PDF với đường bao dày. 2 cạnh dưới dầm trên hình khai triển 1:40 Ảnh: Ảnh chụp tệp PDF xuất từ Revit 2027, mô hình ví dụ của Viện Tin học Xây dựng

Tệp ra một trang 420 × 300 mm. Đếm bề dày nét trong tệp thì gặp sáu trị: nhiều nhất là 0,10 mm với gần bảy nghìn đường, tiếp đến 0,18 mm, 0,35 mm, và 39 đường 1,0 mm. Ba mươi chín đường 1,0 mm ấy là viền dầm bị cắt, khớp số hiệu 6 ở cột 1:20 và 1:50. Hình khai triển dầm 1:40 cũng ra 1,0 mm vì đọc cột 1:50, đúng quy tắc ở bước 2.

Từ nét in CAD sang Revit

Người quen AutoCAD thường tìm chỗ nạp tệp nét in. Bên CAD, bề dày gắn với màu qua bảng nét in, cách làm ở bài nét in trong CAD. Revit không có bảng đó: màu chỉ để nhìn, bề dày đi theo số hiệu của từng chủng loại và tự đổi theo tỷ lệ. Chuyển thói quen thì nhớ một câu: muốn nét dày hơn, sửa số hiệu trong Object Styles; muốn cả hệ nét dày hơn, sửa bảng Line Weights. Khi phải giao DWG, bảng ánh xạ nét nằm trong hộp xuất, xem bài xuất bản vẽ Revit sang CAD.

Khi nó không chạy

Hiện tượng	Nguyên nhân	Cách xử
Sửa nét mà màn hình không đổi	Thin Lines đang bật	Tắt bằng View › Thin Lines hoặc gõ TL
Sửa Object Styles mà một khung nhìn không đổi	Khung nhìn đè nét bằng Visibility/Graphics hoặc Filter	Mở Visibility/Graphics của khung nhìn đó, bỏ phần đè
Đổi Line Style mà dầm không dày lên	Line Styles chỉ áp cho đường vẽ tay	Sửa ở Object Styles, cột Cut hoặc Projection
PDF ra nét mảnh hơn bảng	Xuất với Fit to Page nên tờ bị co	Chọn Zoom 100 %
Bảng Object Styles hiện trị lạ ngay sau khi gõ tìm	Danh sách chưa lọc xong	Chờ vài giây cho bảng vẽ lại rồi mới bấm ô

Năm điều hay nghe sai về nét in

Điều hay nghe	Bản 2027 thực sự làm gì
Revit cũng in theo màu như bảng nét CAD	Bề dày theo số hiệu nét, màu không quyết định bề dày
Một số hiệu luôn dày cố định	Số hiệu nét mô hình đổi bề dày theo cột tỷ lệ
Line Styles chỉnh được nét dầm, cột	Chỉ chỉnh Detail Line và Model Line; cấu kiện dùng Object Styles
Khung nhìn 1:40 lấy bề dày của cột 1:20 vì gần hơn	Revit lấy cột 1:50, mỗi cột áp cho các tỷ lệ lớn hơn tới cột kế
Nhìn màn hình là biết nét in	Thin Lines bật thì màn hình không phản ánh; phải tắt hoặc xem PDF

Tóm lại, nét in trong Revit là một bảng số hiệu theo tỷ lệ cộng một bảng gán số hiệu cho từng chủng loại; chỉnh đúng hai bảng đó thì bản PDF ra đúng nét mà không phải sửa từng tờ.

Câu hỏi thường gặp

Chỉnh nét in trong Revit ở đâu?

Ở Manage › Additional Settings › Line Weights cho bề dày từng số hiệu, và Manage › Object Styles cho số hiệu mỗi loại cấu kiện dùng.

Line Weight Revit có bao nhiêu số hiệu?

Mười sáu, ở cả ba thẻ Model, Perspective và Annotation. Thẻ Model có thêm cột theo tỷ lệ; mô hình ví dụ dùng sáu cột từ 1:10 tới 1:500.

Vì sao nét cắt của dầm dày hơn nét nhìn thấy?

Vì Object Styles tách hai cột Cut và Projection. Mô hình ví dụ để Cut 3, Projection 2; phần bị cắt vì thế đậm hơn phần nhìn thấy.

Xuất PDF Revit có giữ đúng bề dày nét không?

Có, nếu xuất Vector Processing với Zoom 100 %. Tệp thử ở bài này đo được viền dầm đúng 1,0 mm như bảng.

Có cần máy in PDF ảo không?

Không. Revit 2027 xuất thẳng bằng File › Export › PDF.
