Bản vẽ cấp nước giao cho đội thi công mà ống lạnh, ống nóng cùng một màu đen thì người đọc phải dò từng nhãn. Tô màu tay từng đoạn thì mô hình sửa một lần là màu sai một lần.
Màu ống theo hệ trong Revit không đặt trên từng ống mà đặt ở ba chỗ: kiểu hệ (System Type) cho cả dự án, filter cho từng khung nhìn, và bảng màu Pipe Legend kèm chú giải. Bài này đi qua 14 bước trên Revit 2027 cho cả ba chỗ, và chỉ ra chỗ nào đè chỗ nào. Muốn học trọn quy trình dựng và triển khai bản vẽ cơ điện, xem khóa học Revit MEP của Viện.
Màu ống theo hệ trong Revit nằm ở ba tầng
| Tầng | Đặt ở đâu | Tác dụng | Dùng khi |
|---|---|---|---|
| Kiểu hệ | Type Properties › Graphic Overrides | Cả dự án, mọi khung nhìn | Màu quy ước cố định cho từng hệ |
| Filter | Visibility/Graphics › Filters | Từng khung nhìn, hoặc mọi khung nhìn gắn cùng View Template | Tô riêng một hệ, ẩn hệ khác, bản vẽ theo bộ môn |
| Bảng màu ống | System Color Schemes, Pipe Legend | Từng khung nhìn, kèm chú giải tự sinh | Cần bảng chú giải màu trên bản vẽ |
Thứ tự ưu tiên do Autodesk ghi trong trang Customize System Types: màu của kiểu hệ đè màu theo nhóm đối tượng, nhưng "a view filter always takes precedence over the settings in the system graphical overrides". Filter luôn thắng màu của kiểu hệ.
Muốn nắm lại khái niệm kiểu hệ, phân loại hệ và tên hệ, đọc bài hệ thống trong Revit MEP. Hộp Filters chung cho mọi bộ môn đã có ở bài ẩn hiện đối tượng trong Revit; bài này chỉ làm phần theo hệ.
Chuẩn bị tệp để làm theo
Tệp dùng trong bài là Snowdon Towers Sample Plumbing.rvt trong thư mục Samples của bản cài Revit 2027. Mở bản sao, mở mặt bằng PLAN L2 Water, rồi View › Duplicate View › Duplicate View để tập trên bản sao của khung nhìn. Tệp mẫu của Viện có sẵn kiểu hệ và filter theo quy ước trong nước, xem bài file Revit MEP mẫu.
Đổi màu ống Revit cho cả dự án: bước 1 đến 3

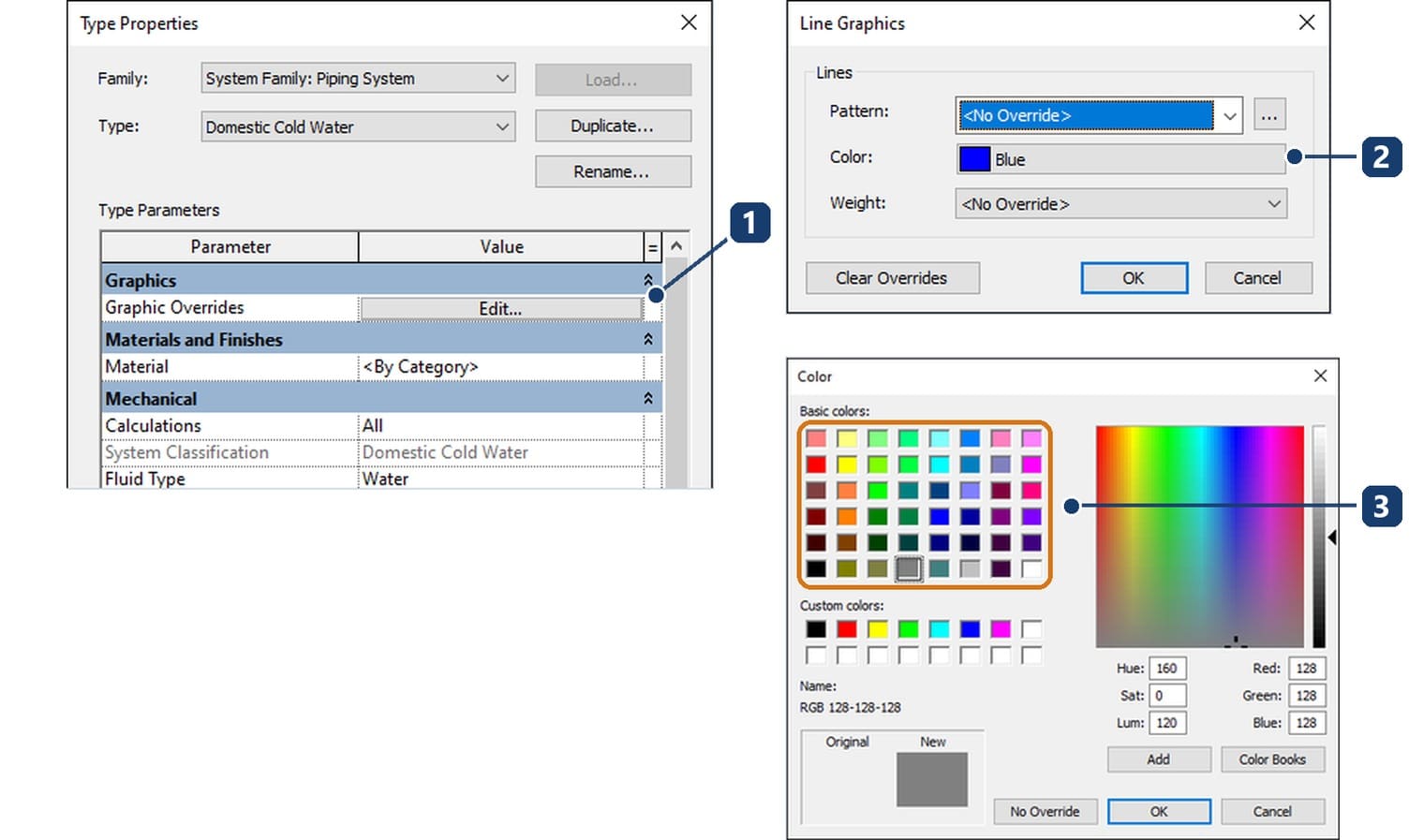

Bước 1. Project Browser › Families › Piping Systems › Piping System, chuột phải kiểu cần tô, ví dụ Domestic Cold Water › Type Properties....

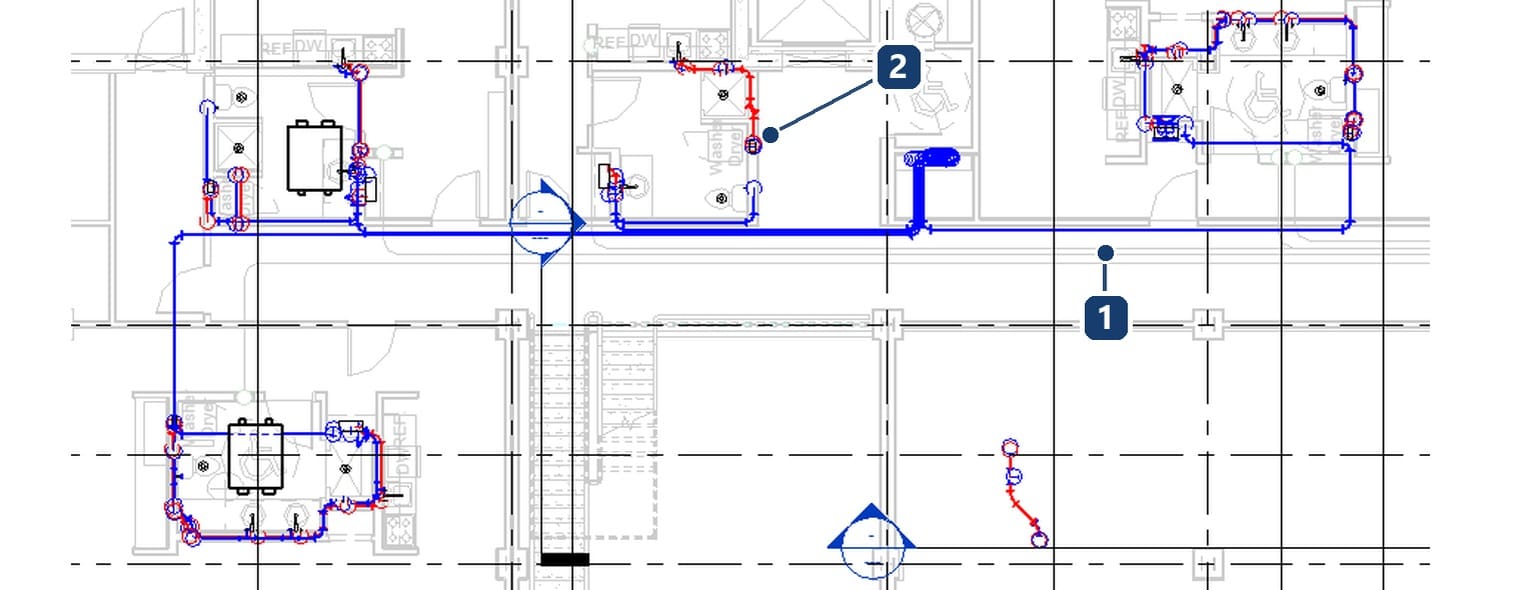

Bước 2. Ở dòng Graphic Overrides bấm Edit.... Hộp Line Graphics có ba ô: Pattern, Color, Weight. Kiểu nước lạnh của mô hình mẫu đang để Color là Blue.
Bước 3. Bấm ô Color, hộp Color mở ra với bảng màu cơ bản và ô RGB. Chọn màu, OK, OK rồi OK ở Type Properties. Mọi ống, phụ kiện của các hệ dùng kiểu này đổi màu trên mọi khung nhìn.
Đây là cách đổi màu ống revit nhanh nhất và bền nhất: vẽ ống mới vào hệ nào là mang màu hệ đó. Autodesk ghi rõ màu này áp cho cả dự án, không theo khung nhìn như filter.
Filter hệ thống theo System Classification và System Name: bước 4 đến 10
Bước 4. Gõ VV mở Visibility/Graphics. Nếu cả hộp mờ, khung nhìn đang gắn View Template. Ở Properties, dòng View Template, bấm nút tên mẫu, chọn <None> để tập, hoặc sửa thẳng mẫu ở bước 11.

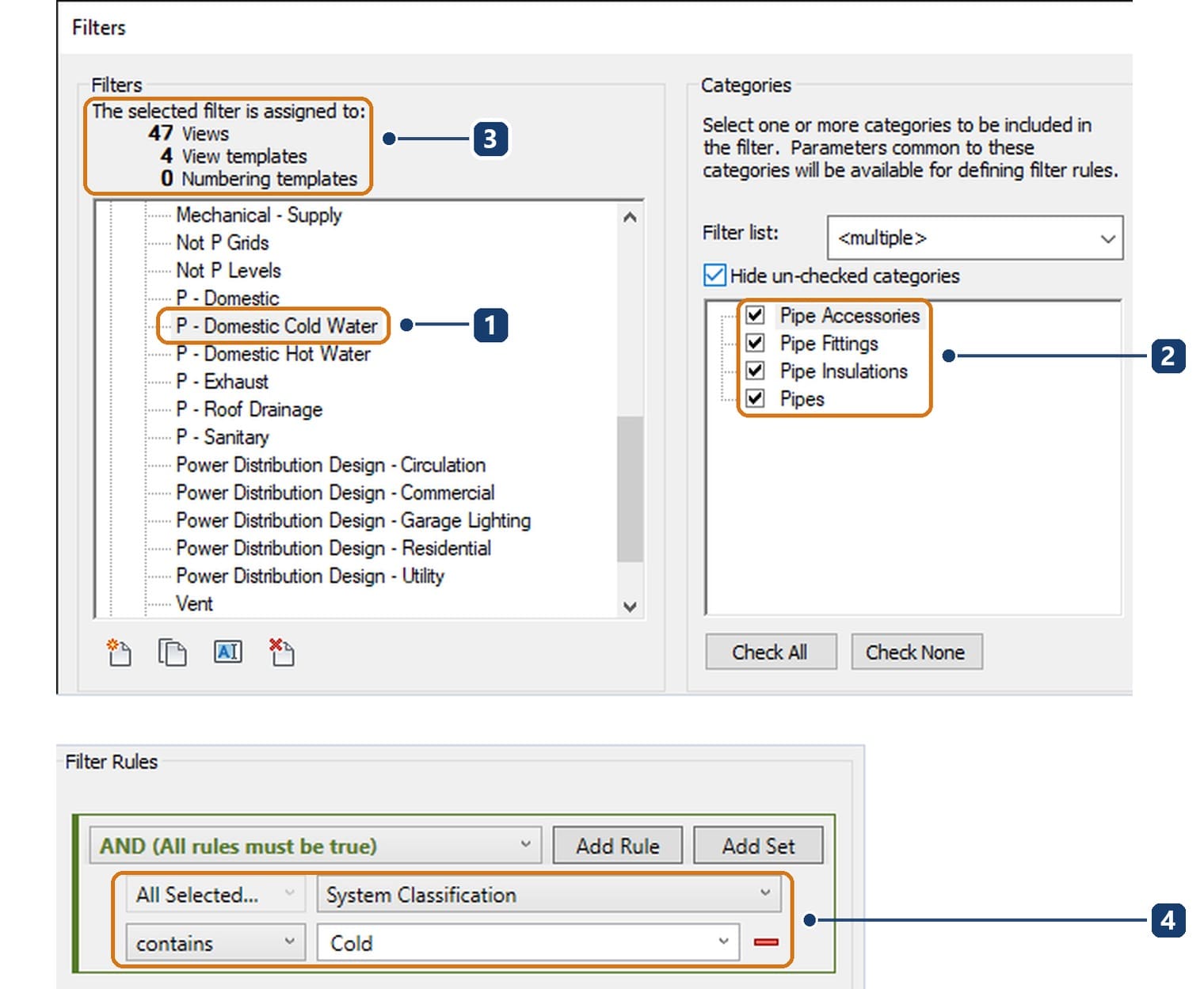

Bước 5. Sang thẻ Filters, bấm Edit/New.... Hộp Filters hiện filter mẫu P - Domestic Cold Water: bốn nhóm Pipe Accessories, Pipe Fittings, Pipe Insulations, Pipes và luật System Classification contains Cold. Góc trên ghi filter này đang dùng ở 47 khung nhìn và 4 khung nhìn mẫu.
Luật theo system classification gom mọi hệ nước lạnh làm một. Muốn tô riêng một hệ trong nhiều hệ cùng phân loại thì lọc theo System Name, System Type hoặc System Abbreviation.

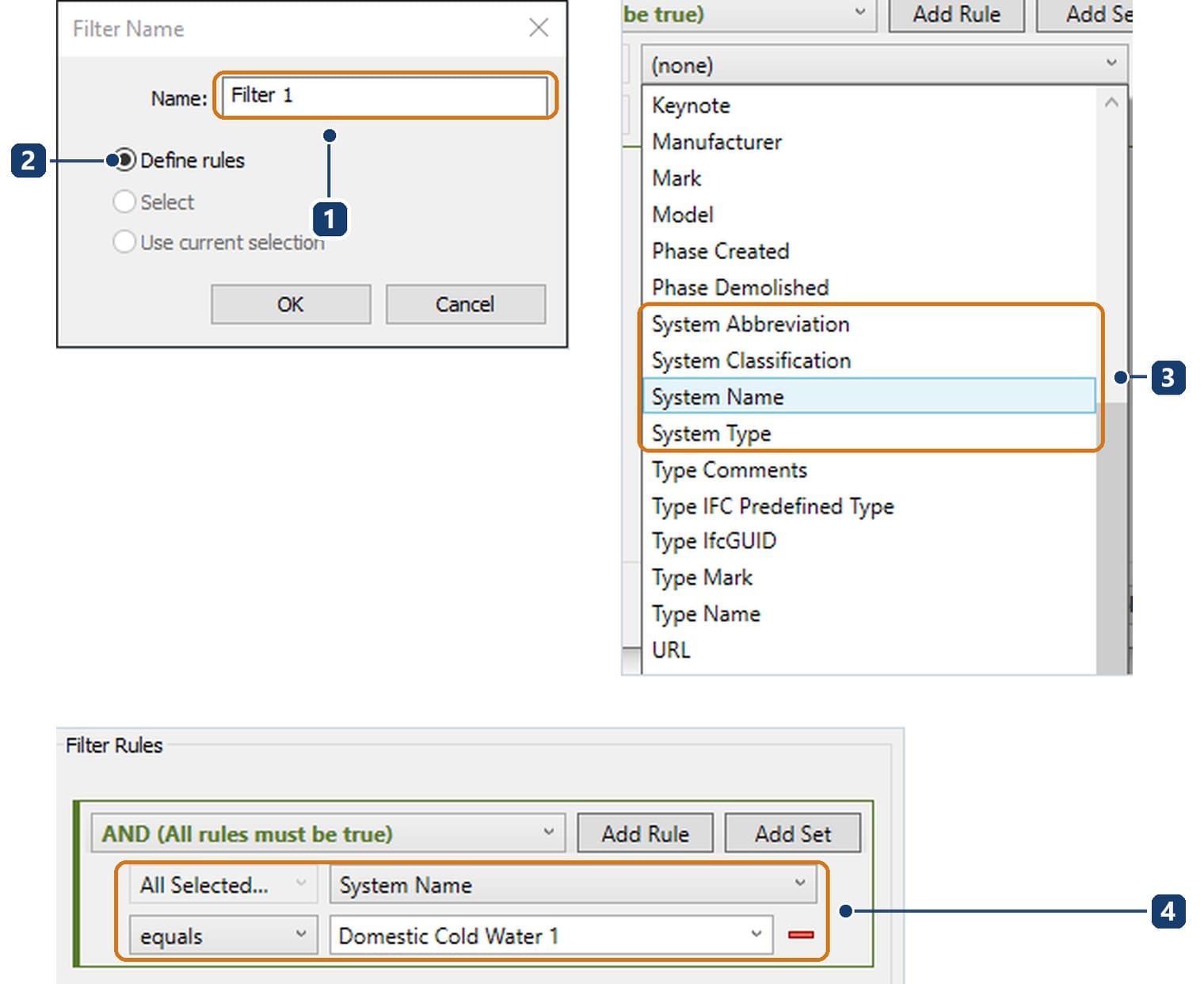

Bước 6. Bấm nút tạo mới ở đáy cột trái. Hộp Filter Name đề xuất Filter 1; gõ tên, ví dụ P - He nuoc lanh chinh, giữ Define rules, OK.
Bước 7. Ở cột Categories đánh dấu Pipe Accessories, Pipe Fittings, Pipe Insulations, Pipes. Thiếu Pipe Fittings là filter bỏ sót co, tê.
Bước 8. Ở Filter Rules, mở danh sách tham số: có đủ System Abbreviation, System Classification, System Name, System Type. Chọn System Name, phép so sánh equals, mở ô giá trị: Revit liệt kê sẵn tên các hệ trong mô hình. Chọn Domestic Cold Water 1, OK.

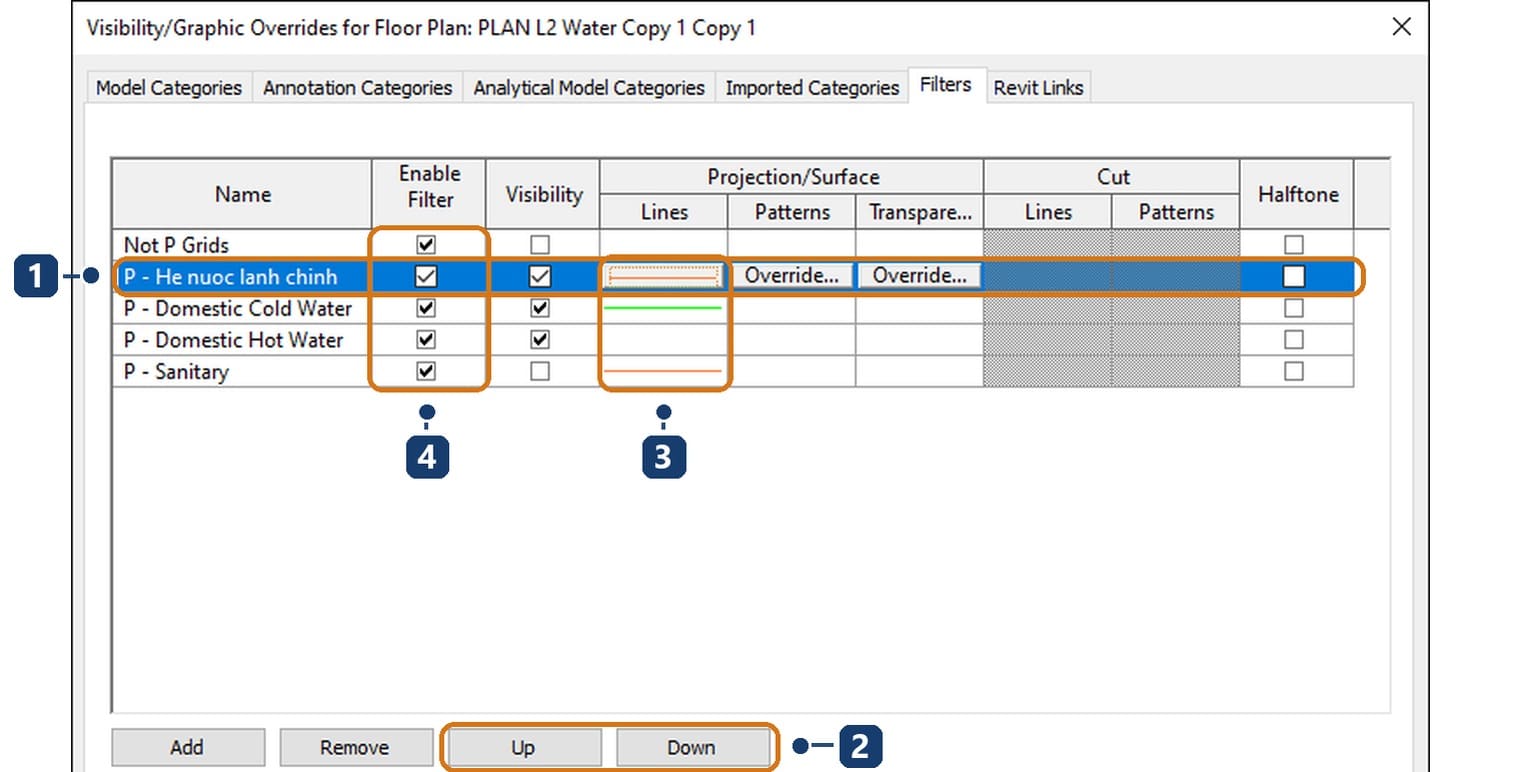

Bước 9. Về thẻ Filters, bấm Add, chọn filter vừa tạo, OK. Dùng Up, Down để đưa nó lên trên cùng. Theo trang Apply a Filter, "The filter at the top of the list takes precedence".
Bước 10. Ở cột Lines của filter, bấm Override..., chọn màu trong hộp Color, OK. Cột Visibility bỏ dấu là ẩn hẳn hệ; cột Enable Filter bỏ dấu là tạm tắt filter mà không xoá.

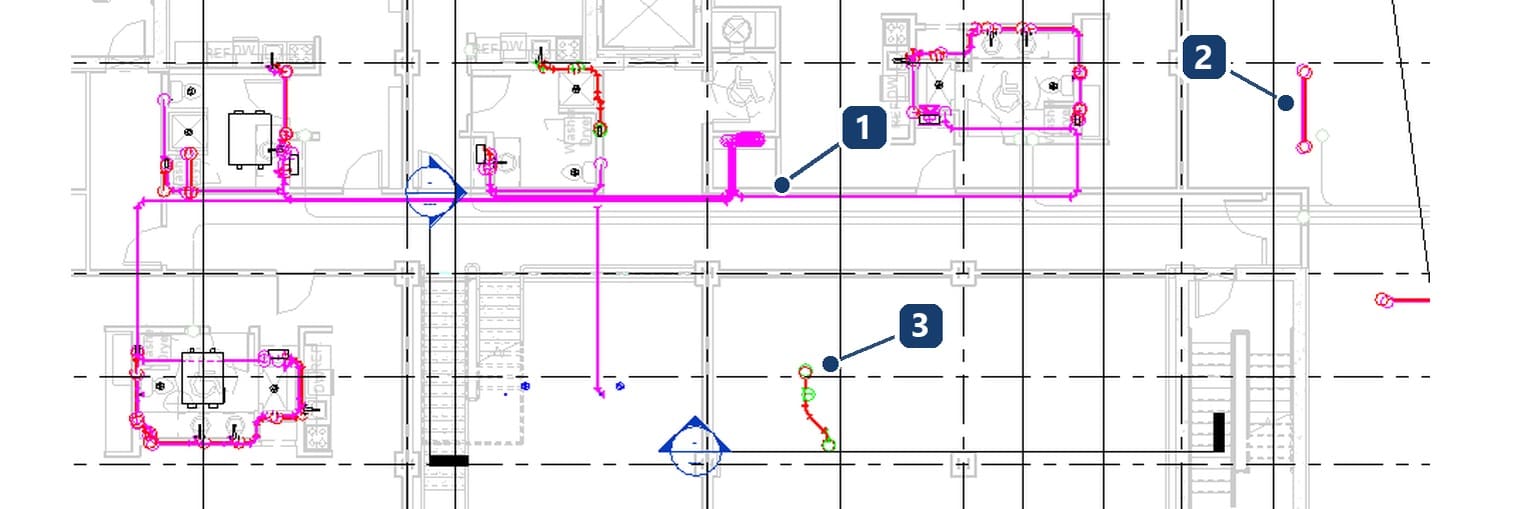

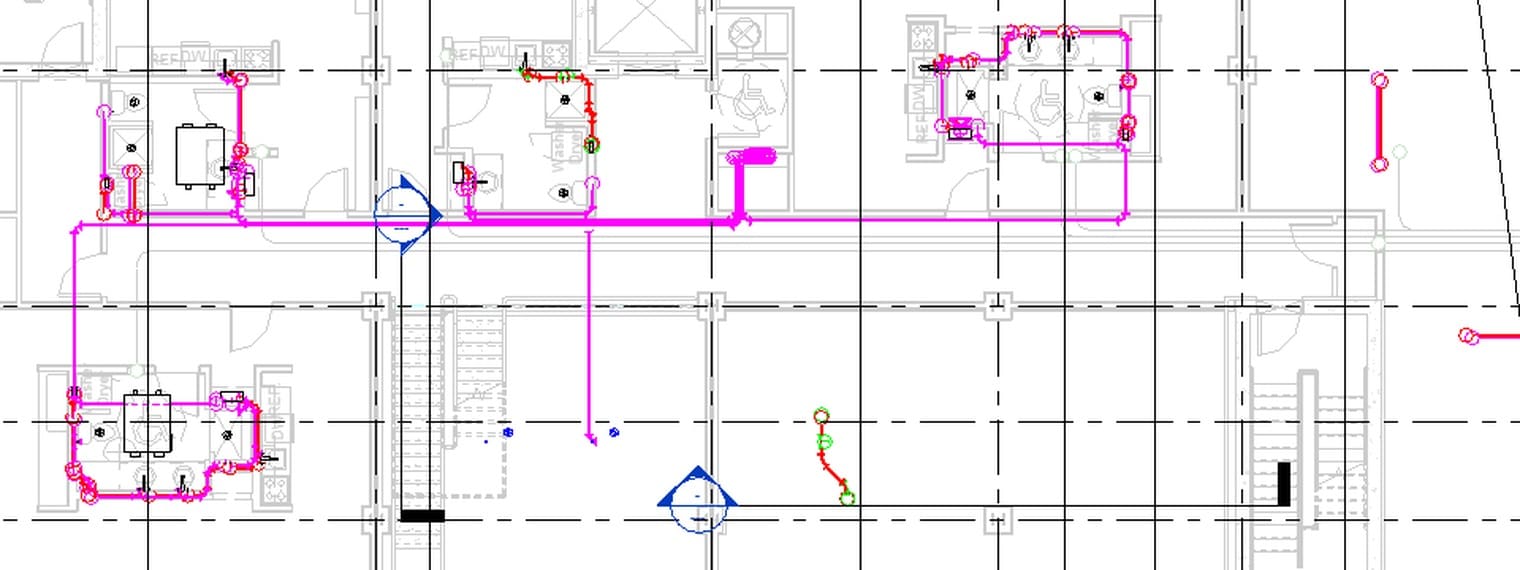

Kết quả trên cùng một mặt bằng: hệ Domestic Cold Water 1 màu tím theo filter tên hệ, phần tử nước lạnh thuộc hệ khác màu xanh lá theo filter phân loại, ống nước nóng giữ màu đỏ của kiểu hệ.
Gắn filter hệ thống vào View Template: bước 11 và 12
Filter đặt tay chỉ sống trong một khung nhìn. Muốn mọi mặt bằng cấp nước cùng màu, đưa nó vào view template.

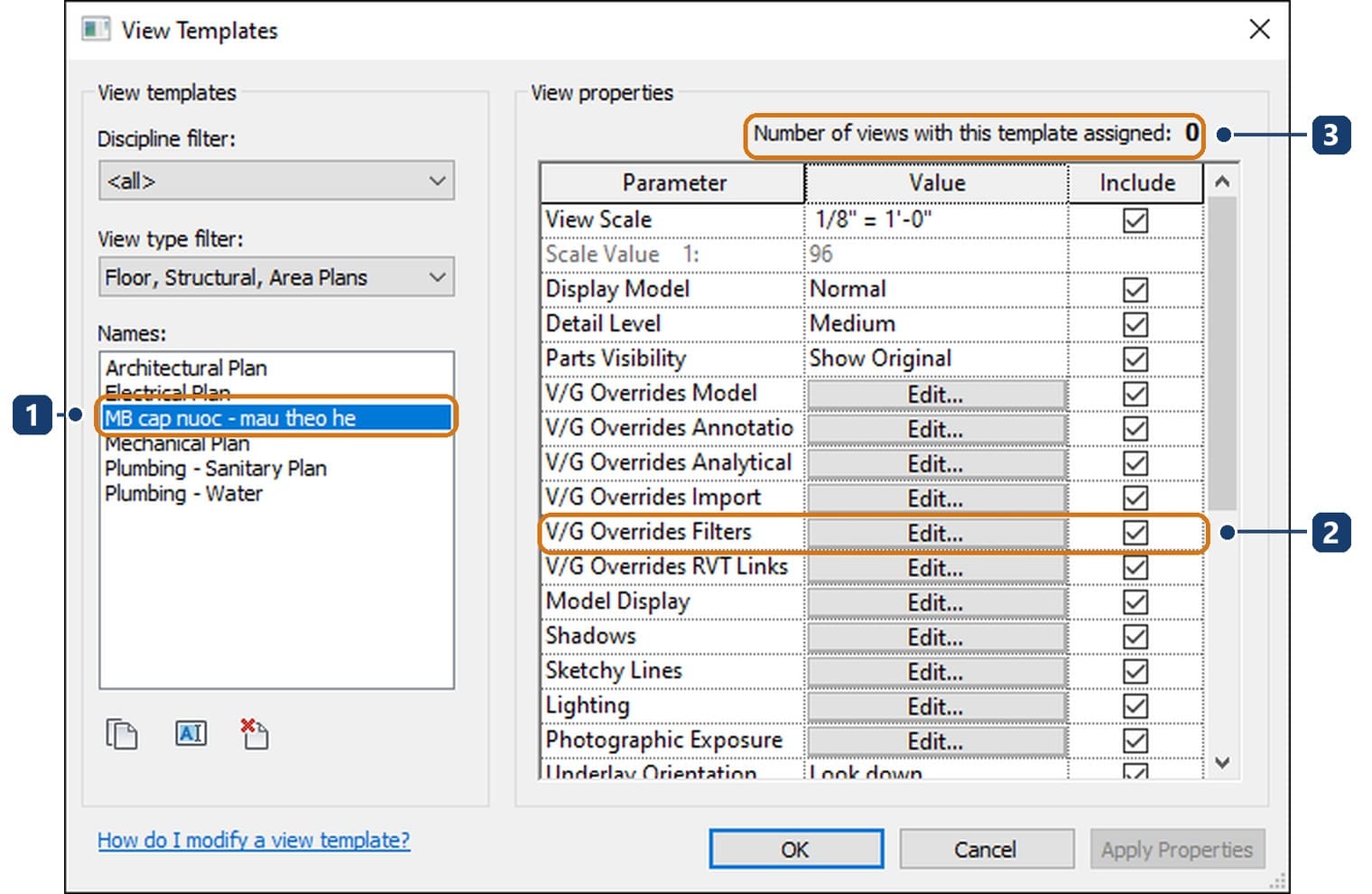

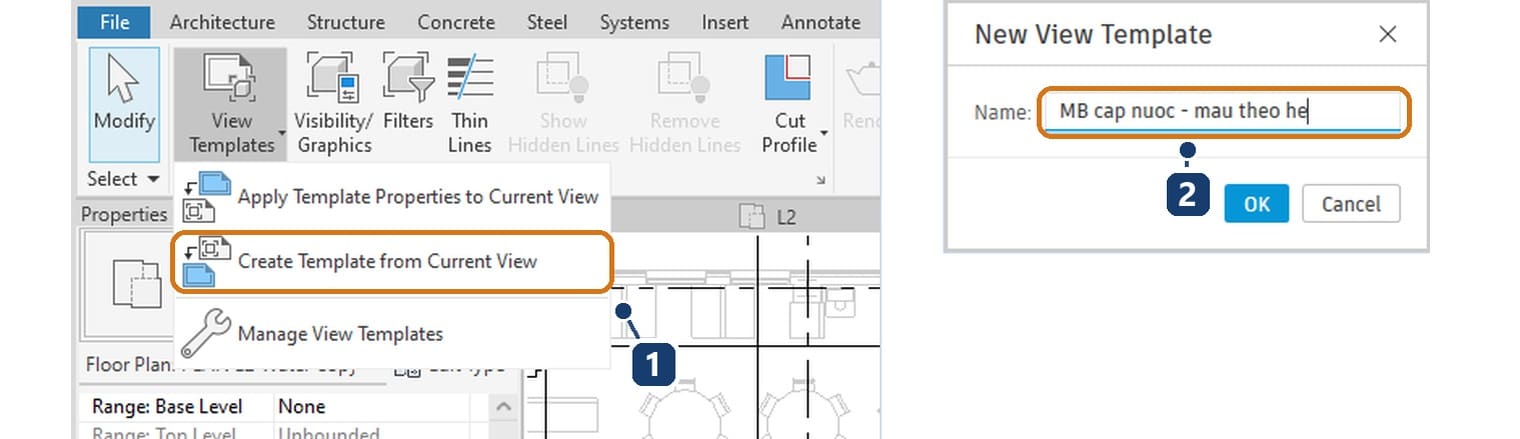

Bước 11. View › View Templates › Create Template from Current View. Hộp New View Template hỏi tên; gõ tên, OK. Hộp View Templates mở ra, dòng V/G Overrides Filters có dấu ở cột Include: filter và màu đi theo mẫu.

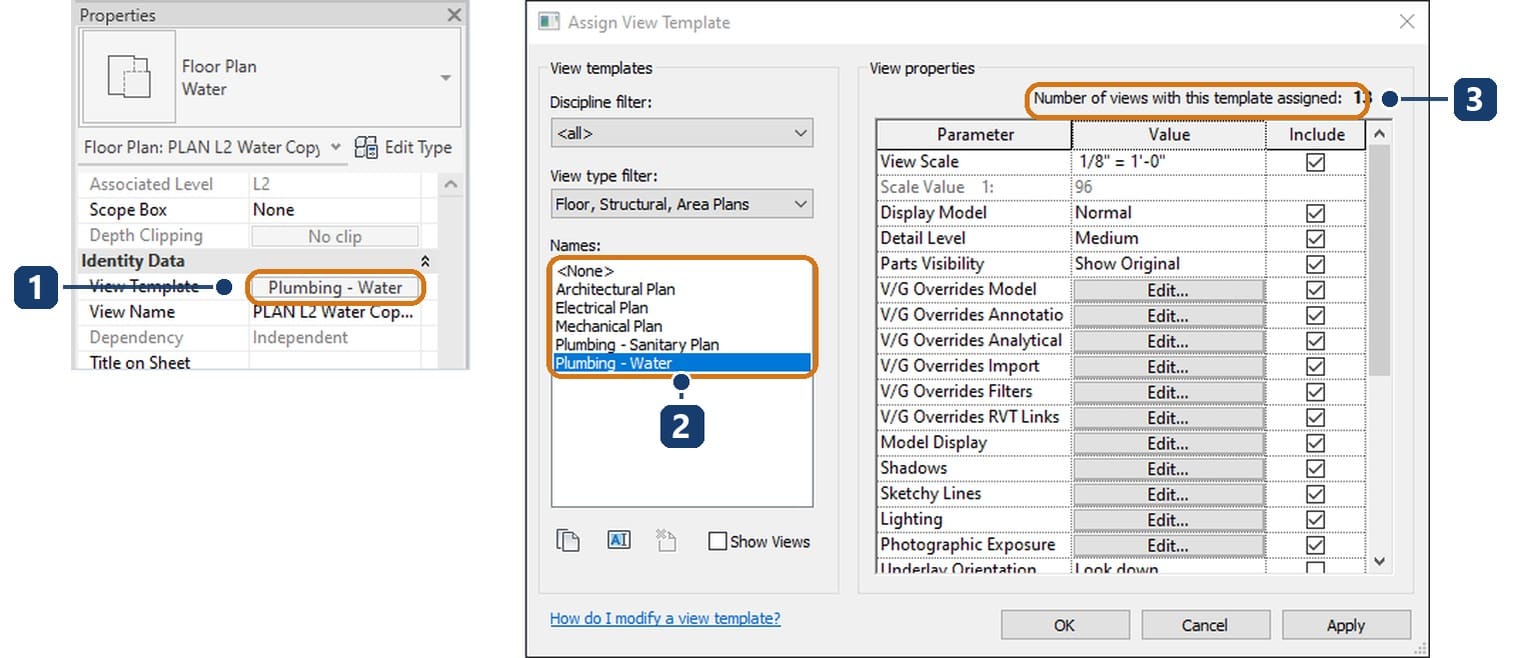

Bước 12. Mở mặt bằng khác, ở Properties bấm nút của dòng View Template. Hộp Assign View Template liệt kê các mẫu và số khung nhìn đang gắn mỗi mẫu; chọn mẫu, OK. Sửa filter trong mẫu một lần, mọi khung nhìn gắn mẫu đổi theo.
Chú giải màu bằng Pipe Legend: bước 13 và 14

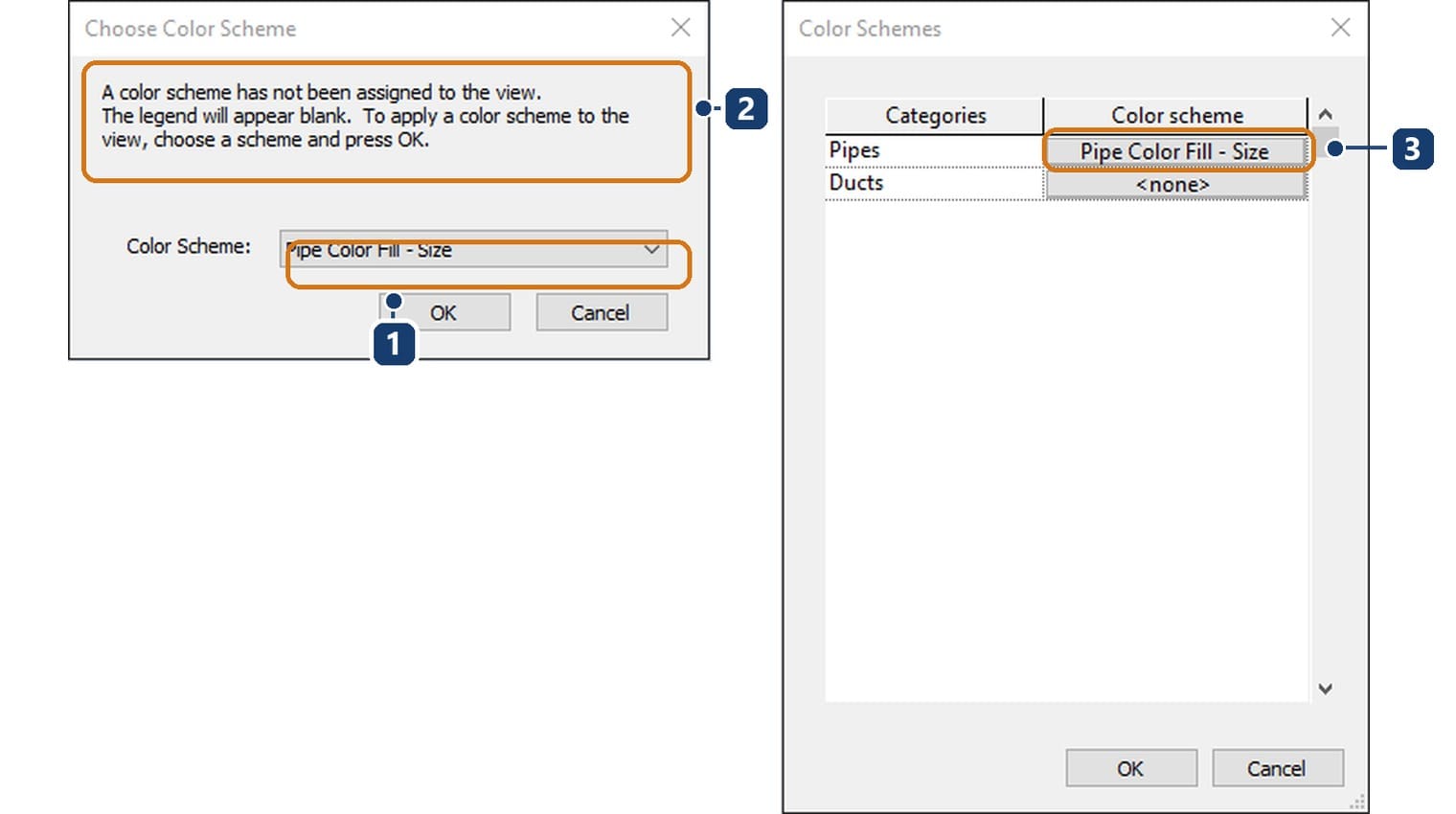

Bước 13. Tab Analyze › Color Fill › Pipe Legend, bấm vào chỗ trống trên mặt bằng. Khung nhìn chưa gán bảng màu thì hộp Choose Color Scheme báo "A color scheme has not been assigned to the view". Tệp mẫu chỉ có sẵn Pipe Color Fill - Size; chọn nó, OK.

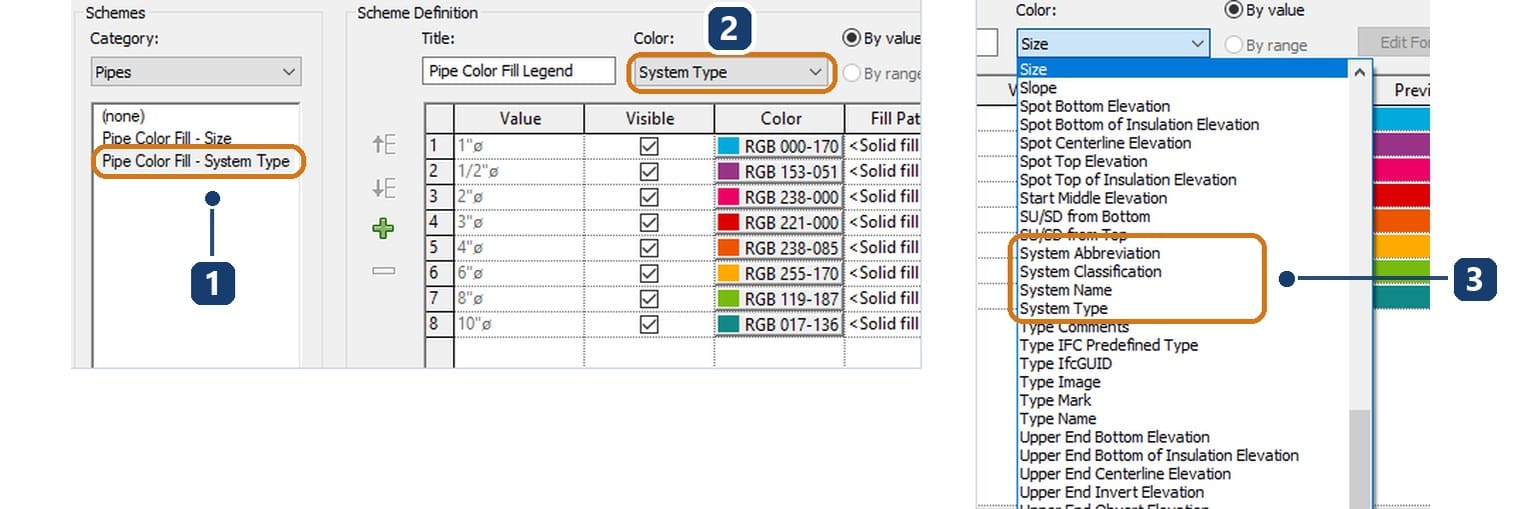

Bước 14. Ở Properties của khung nhìn, dòng System Color Schemes bấm Edit.... Hộp Color Schemes có dòng Pipes và Ducts; bấm tên bảng màu ở dòng Pipes để mở Edit Color Scheme. Bấm nút nhân bản dưới danh sách, đặt tên, rồi ở ô Color chọn System Type. Revit báo Colors Not Preserved; OK.

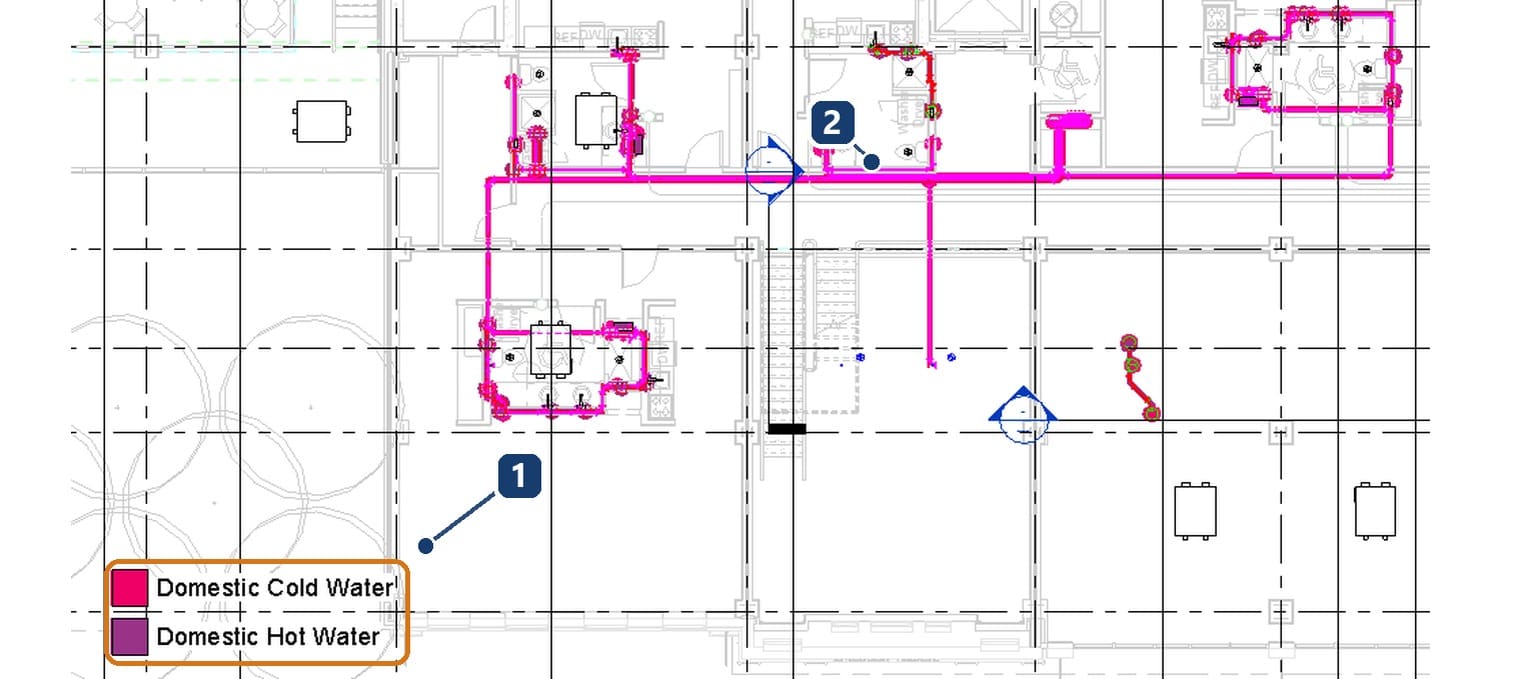

Chú giải tự cập nhật thành Domestic Cold Water và Domestic Hot Water, mỗi dòng một ô màu, ống trong khung nhìn tô theo đúng màu đó. Bảng pipe legend này lấy màu từ bảng màu của khung nhìn, không phải vẽ tay.
Từ CAD sang Revit: bảng màu layer thành kiểu hệ
Bản vẽ CAD tô màu theo layer và mỗi công ty giữ một bảng quy ước. Sang Revit, bảng quy ước đó nên chép một lần vào Graphic Overrides của từng kiểu hệ trong tệp mẫu dự án. Filter dành cho những khung nhìn cần khác đi: bản vẽ riêng một hệ, mặt bằng phối hợp làm mờ hệ khác. Không cần lisp đổi màu, không phải đổi layer khi ống chuyển hệ: ống đổi hệ là đổi màu theo.
Khi màu không ăn
| Hiện tượng | Nguyên nhân | Cách xử |
|---|---|---|
| Đổi màu kiểu hệ mà khung nhìn không đổi | Filter của khung nhìn hoặc View Template đang đè | Tắt Enable Filter hoặc bỏ ghi đè Lines của filter đó |
| Hộp Visibility/Graphics mờ hết | Khung nhìn gắn View Template | Sửa mẫu, hoặc đặt View Template là <None> |
| Ống tô màu nhưng co, tê giữ màu cũ | Filter thiếu nhóm Pipe Fittings, Pipe Accessories | Đánh dấu đủ bốn nhóm ống |
| Hai hệ nước lạnh không tách màu được | Luật lọc theo System Classification | Lọc theo System Name, System Type hoặc System Abbreviation |
| Hai filter cùng trúng một ống, màu không như ý | Thứ tự filter | Filter trên cùng thắng; dùng Up, Down |
| Chú giải báo khung nhìn chưa có bảng màu | Chưa gán System Color Schemes | Chọn bảng trong Choose Color Scheme hoặc Properties › System Color Schemes |
Điều hay nghe về màu hệ thống
| Điều hay nghe | Revit 2027 thực sự làm gì |
|---|---|
| Filter chỉ áp được từng khung nhìn | View Template mang filter sang mọi khung nhìn gắn mẫu; mẫu Plumbing - Water của tệp mẫu đang gắn 13 khung nhìn |
| Màu hệ đặt trong Object Styles | Object Styles theo nhóm đối tượng; màu hệ đặt ở kiểu hệ và đè Object Styles |
| Tô theo hệ thì phải tạo filter cho từng hệ | Graphic Overrides của kiểu hệ đủ cho màu gốc; filter chỉ khi khung nhìn cần khác |
Đặt màu ống theo hệ trong Revit ở kiểu hệ trước, dùng filter cho ngoại lệ, gắn filter vào mẫu khung nhìn, rồi thêm chú giải: bộ bản vẽ nhất quán mà không tô tay chỗ nào. Màu hệ còn giúp soát nhanh khi bóc khối lượng Revit MEP theo hệ.
Câu hỏi thường gặp
Nên đặt màu ở kiểu hệ hay ở filter?
Màu quy ước cố định đặt ở kiểu hệ để ống mới vẽ tự mang màu. Filter dùng cho khung nhìn cần tô khác, ẩn hệ, hoặc tách một hệ trong nhiều hệ cùng phân loại.
Vì sao đổi màu kiểu hệ mà bản vẽ không đổi?
Có filter đang ghi đè màu nét trong khung nhìn hoặc trong View Template. Filter luôn thắng màu của kiểu hệ.
Lọc theo System Classification hay System Name?
System Classification gom mọi hệ cùng phân loại, hợp cho bản vẽ theo bộ môn. System Name tách đúng một hệ; System Type và System Abbreviation hợp khi dự án có nhiều kiểu hệ cùng phân loại.
Pipe Legend có thay được bảng chú giải vẽ tay không?
Có, khi bảng màu lấy theo System Type hoặc System Name: chú giải tự liệt kê các giá trị có trong khung nhìn, mỗi giá trị một ô màu.
