Người mới học cơ điện thường mất cả buổi đi tìm "file revit mẫu" trên mạng. Tải về một đường dẫn không rõ ai làm, lưu bằng phiên bản nào, còn thiếu tệp liên kết nào. Mở ra thì báo lỗi, hoặc chỉ có kiến trúc mà không có ống.
Một file revit mep mẫu đầy đủ bộ môn đã nằm sẵn trong máy bạn. Revit 2027 cài kèm dự án Snowdon Towers của Autodesk: kiến trúc, kết cấu, điều hoà thông gió, cấp thoát nước, điện và khu đất, sáu tệp dùng chung một hệ toạ độ. Bài này chỉ chỗ tìm, nói rõ mỗi tệp dạy được gì, rồi đi 14 bước dựng tệp bài tập mà mọi bài hướng dẫn cơ điện của Viện dùng làm nền. Muốn học trọn quy trình trên một công trình mẫu, xem khóa Revit MEP của Viện.
File Revit mẫu có sẵn trong máy: thư mục Samples

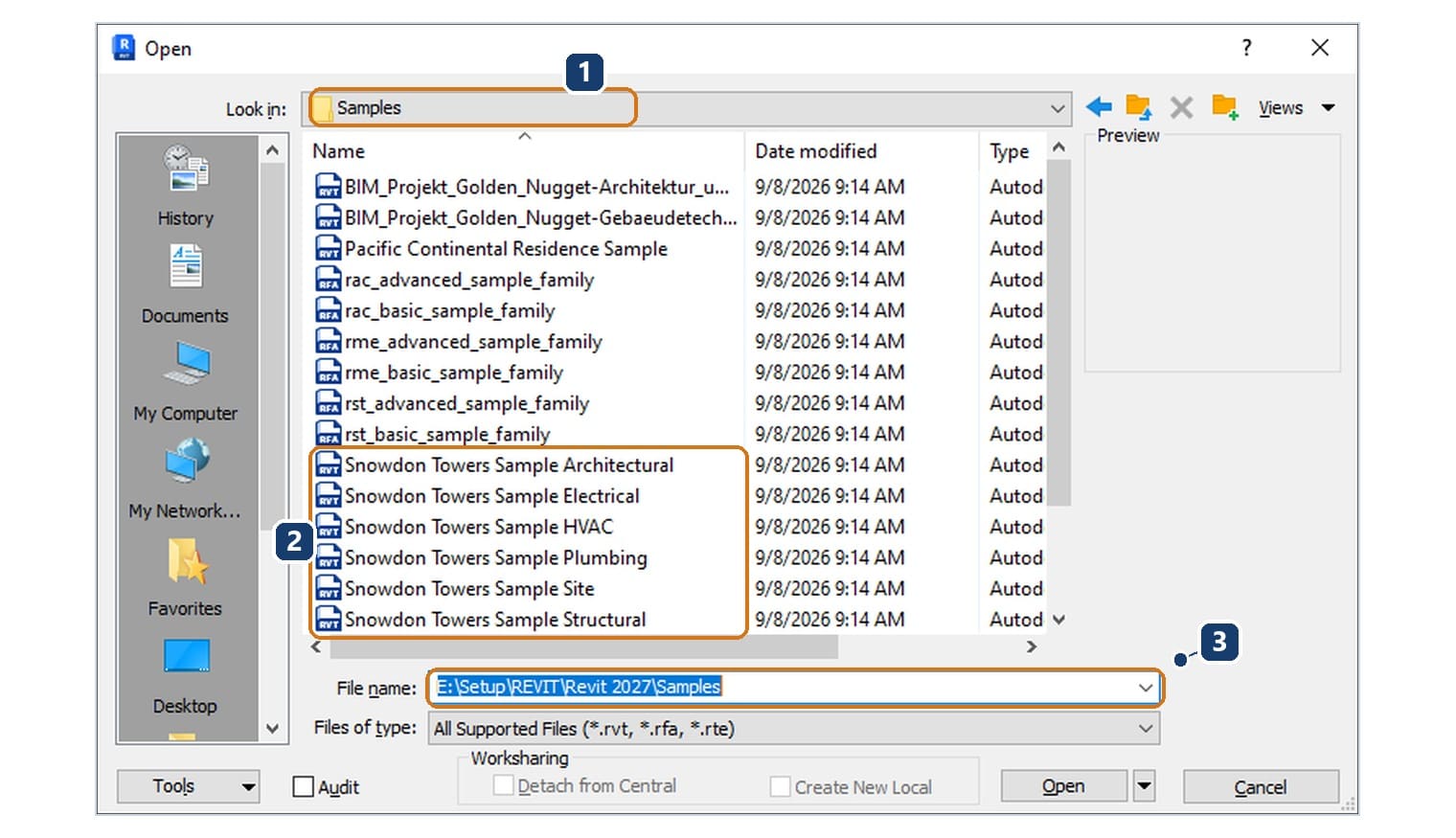

Bộ cài Revit 2027 chép một thư mục tên Samples vào ngay thư mục cài phần mềm, cạnh tệp Revit.exe. Với bản cài mặc định, đó là C:\Program Files\Autodesk\Revit 2027\Samples. Máy cài Revit ở ổ khác thì tìm thư mục chứa Revit.exe, Samples nằm ngay bên trong.
Cách nhanh nhất để thấy nó là mở từ trong Revit: File › Open (Ctrl + O), rồi đi tới thư mục trên.
Ngoài sáu tệp Snowdon Towers, thư mục còn có dự án nhà ở Pacific Continental Residence, hai dự án mẫu tiếng Đức, ba tệp mẫu tiếng Nhật và sáu family mẫu. Family rme_basic_sample_family và rme_advanced_sample_family là hai family thiết bị cơ điện mẫu, dùng khi học tạo family.
Máy nào thiếu thư mục này, trang Revit Sample Project Files của Autodesk cho tải lại từng tệp Snowdon bản 2027. Trang đó còn liệt kê hai dự án cơ điện cũ là rme_basic_sample_project và rme_advanced_sample_project để tải riêng.
Trước khi mở, chép các tệp ra một thư mục làm việc. Tệp trong thư mục cài đặt là bản gốc, sửa nhầm rồi lưu là mất. Autodesk để sáu tệp chung một thư mục, nên khi chép cũng giữ chúng chung một chỗ.
Snowdon Towers: revit mep sample project đủ bộ môn
Snowdon Towers là revit mep sample project mà Autodesk dùng cho cả bộ video hướng dẫn của bản 2027. Trang How to Use the Sample Project mô tả nó là công trình hỗn hợp thương mại, văn phòng và nhà ở ở Brownsville, Pennsylvania. Công trình có 21 căn hộ, nhà hàng, cửa hàng và một tầng đỗ xe 20 chỗ.
Autodesk viết rằng các mô hình kiến trúc, kết cấu và MEP được làm "at a level of detail appropriate to the early construction documents phase", tức mức chi tiết của giai đoạn đầu hồ sơ thi công. Đủ để học, không phải bộ hồ sơ hoàn chỉnh.
Một điều cần biết trước: Snowdon dùng đơn vị Anh. Cao độ ghi bằng feet và inch, tỷ lệ khung nhìn kiểu 1/8" = 1'-0". Kỹ sư quen hệ mét nhìn con số sẽ lúng túng. Đó là lý do tệp bài tập ở dưới lấy file mẫu hệ mét làm tệp chủ, chỉ liên kết phần kiến trúc của Snowdon vào.
Ai đang tìm file revit mep nhà cao tầng cũng nên biết Snowdon không cao: năm tầng nổi, một tầng lửng và tầng đỗ xe phía dưới. Bù lại, nó có đủ những thứ một tầng điển hình của nhà cao tầng cần: căn hộ lặp lại, phòng vệ sinh xếp chồng, hành lang giữa, trục kỹ thuật.
Mỗi tệp Snowdon dạy được gì, và file revit điện nước nằm ở đâu
Mở từng tệp và nhìn System Browser (phím F9) là biết tệp đó chứa gì. Bảng dưới gom lại để bạn chọn tệp cần mở.
| Tệp | Có gì bên trong | Người làm cơ điện học được gì |
|---|---|---|
| Sample Architectural | Tường, sàn, trần, phòng, cầu thang, 18 cao độ | Nền để liên kết; trần để đặt miệng gió và đèn; phòng để tạo Space |
| Sample Structural | Hệ thép và bê tông, dầm, cột | Dầm để kiểm va chạm với ống gió, máng cáp |

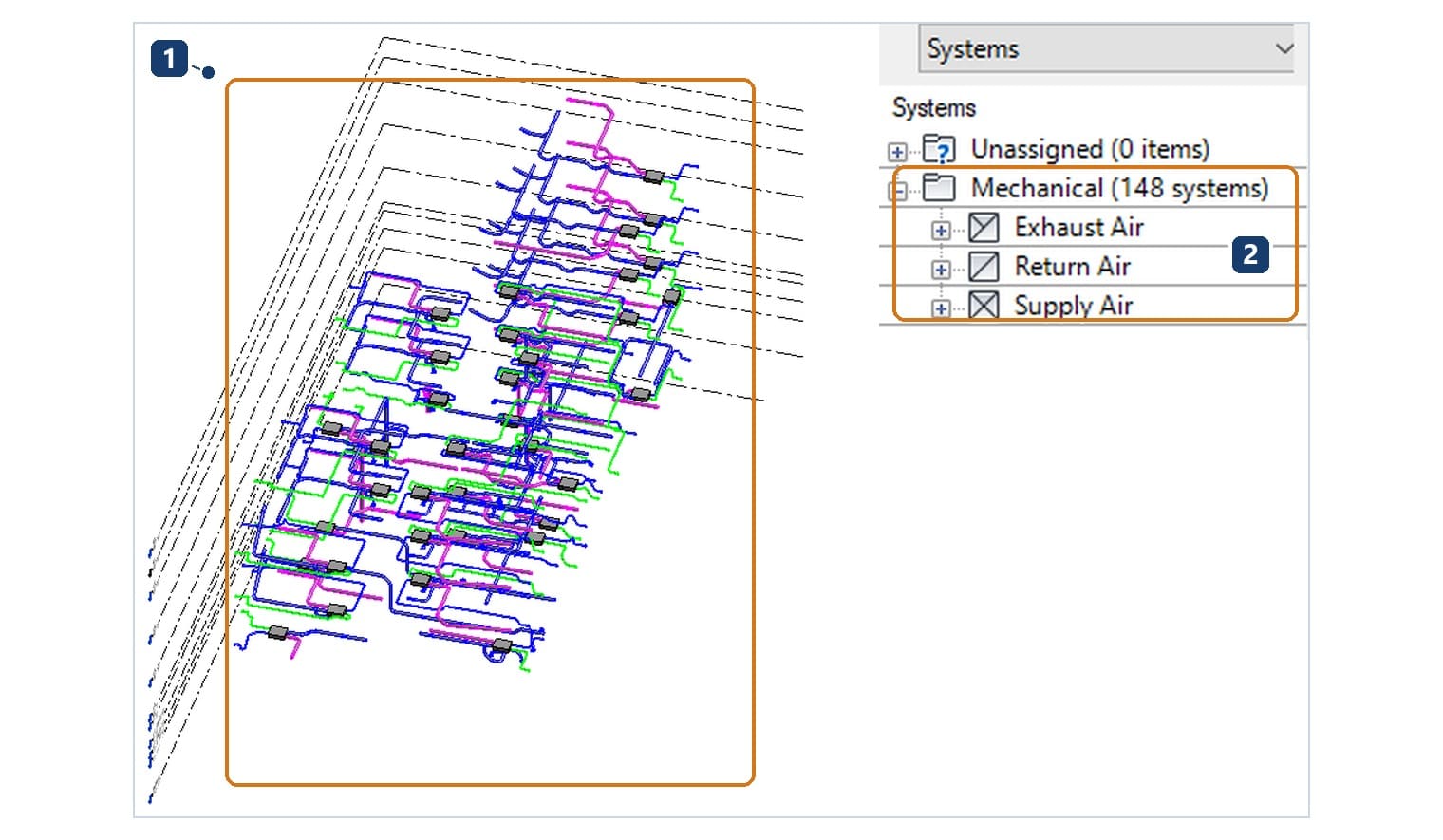

| Sample HVAC | Thiết bị, ống gió, ống nước, Space; 148 hệ cơ | Cách chia hệ cấp, hồi, thải; tô màu theo hệ |
| Sample Plumbing | Thiết bị vệ sinh, ống cấp, thoát, thu nước mái; 41 hệ ống | Cấp nước lạnh, nước nóng, thoát nước, thoát nước mái |
| Sample Electrical | Thiết bị điện, đèn, ống luồn dây | Bố trí điện, khung nhìn 3D Conduit |
| Sample Site | Địa hình, đường dốc xuống tầng đỗ xe | Xem tổng thể, ít liên quan cơ điện |

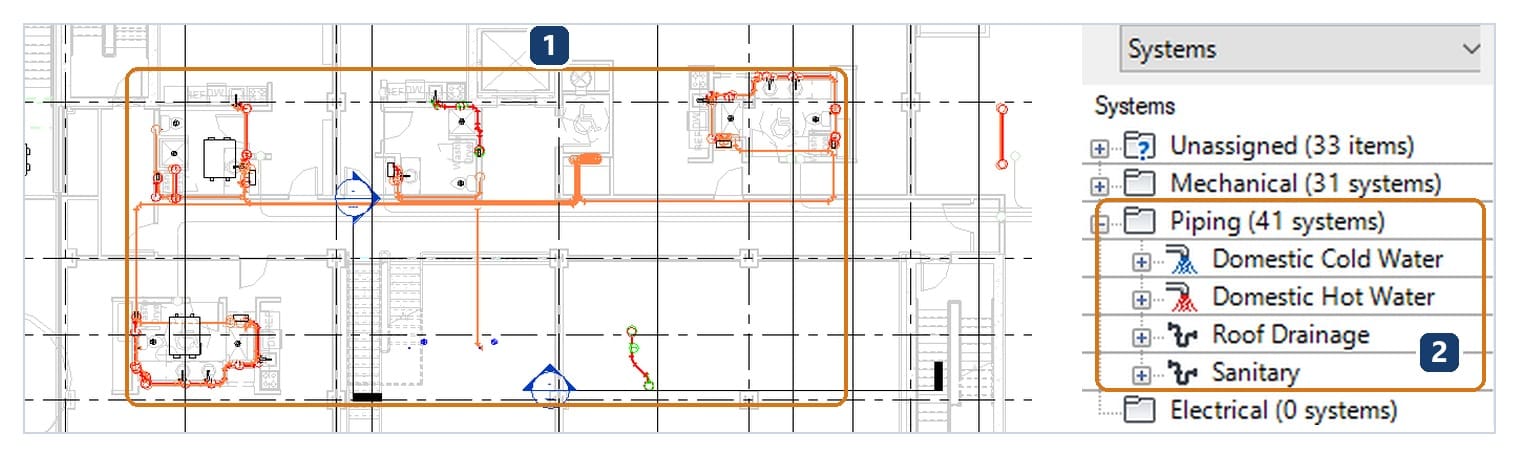

Người tìm file revit điện nước nên mở hai tệp Plumbing và Electrical. Tệp Plumbing chia sẵn bốn nhóm hệ ống: Domestic Cold Water, Domestic Hot Water, Sanitary và Roof Drainage.
Nhìn cách người ta chia hệ và đặt tên trong tệp mẫu là bài học rẻ nhất. Khái niệm hệ thống trong Revit nói kỹ ở bài Revit MEP là gì.
Chuẩn bị trước khi dựng tệp bài tập

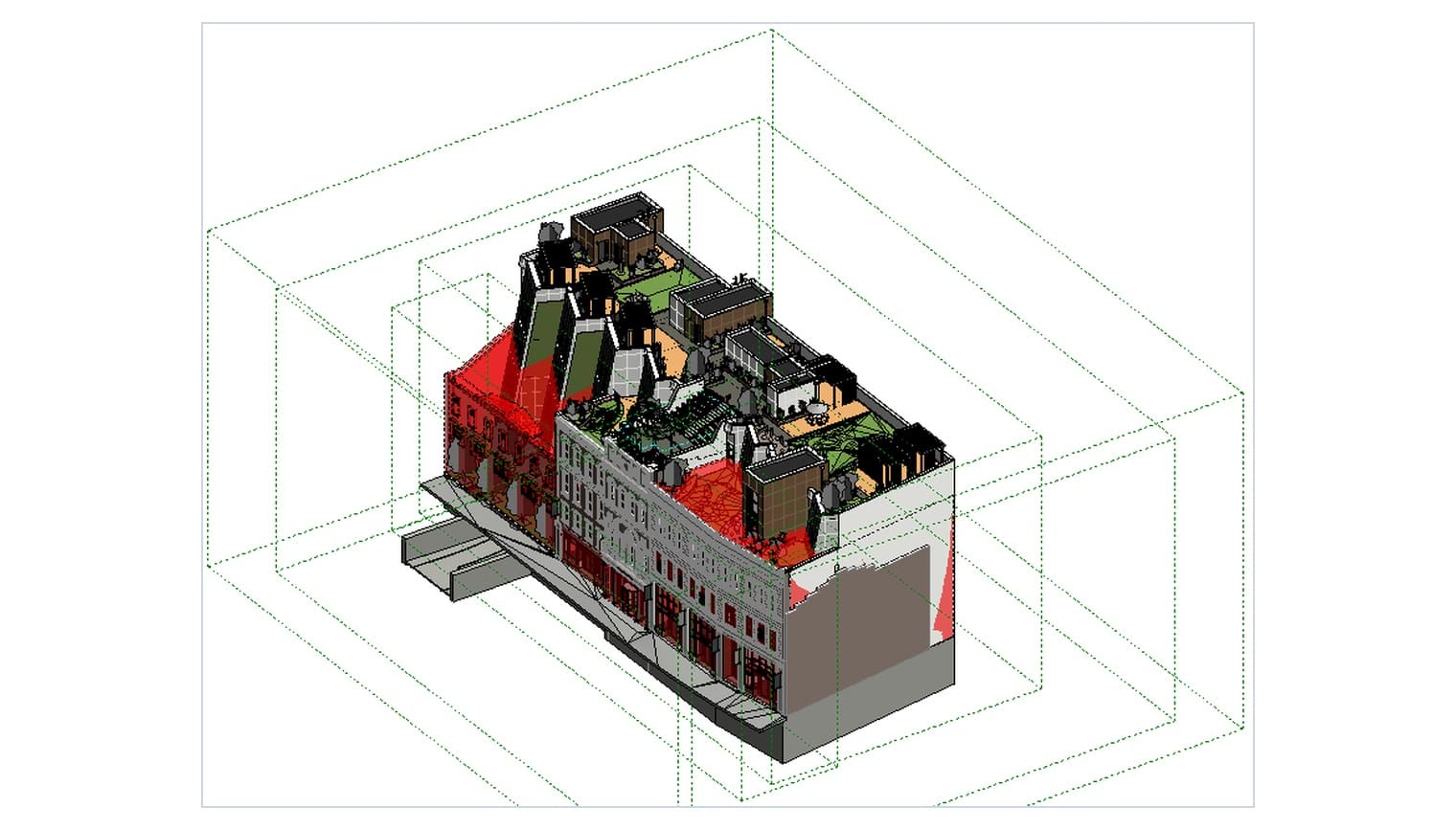

Tệp bài tập là một tệp cơ điện hệ mét, liên kết mô hình kiến trúc Snowdon, có đủ cao độ và mặt bằng tầng để vẽ. Cần ba thứ:
- Revit 2027, bản nào cũng được, kể cả bản giáo dục.
- Một file mẫu cơ điện: bản sao file mẫu của Viện (HVAC, cấp thoát nước, điện hoặc chữa cháy), hoặc template cài sẵn của Revit như ở mục sau.
- Bản chép
Snowdon Towers Sample Architectural.rvttrong thư mục làm việc.
Nguyên tắc liên kết mô hình giữa các bộ môn có ở bài liên kết mô hình Revit. Ở đây chỉ làm đúng những bước cần cho bài tập.
Dựng tệp bài tập, bước 1–7: mở file mẫu và liên kết kiến trúc
- Mở bản sao file mẫu bằng File › Open. File mẫu của Viện lưu từ Revit 2021 nên Revit hiện hộp Model Upgrade: From Autodesk Revit 2021, To Autodesk Revit 2027. Chờ hộp tự đóng, tệp 40 MB mất vài phút.
- Lưu ngay sau khi nâng cấp bằng Ctrl + S. Chính hộp Model Upgrade nhắc việc này, để lần sau mở không phải nâng cấp lại.

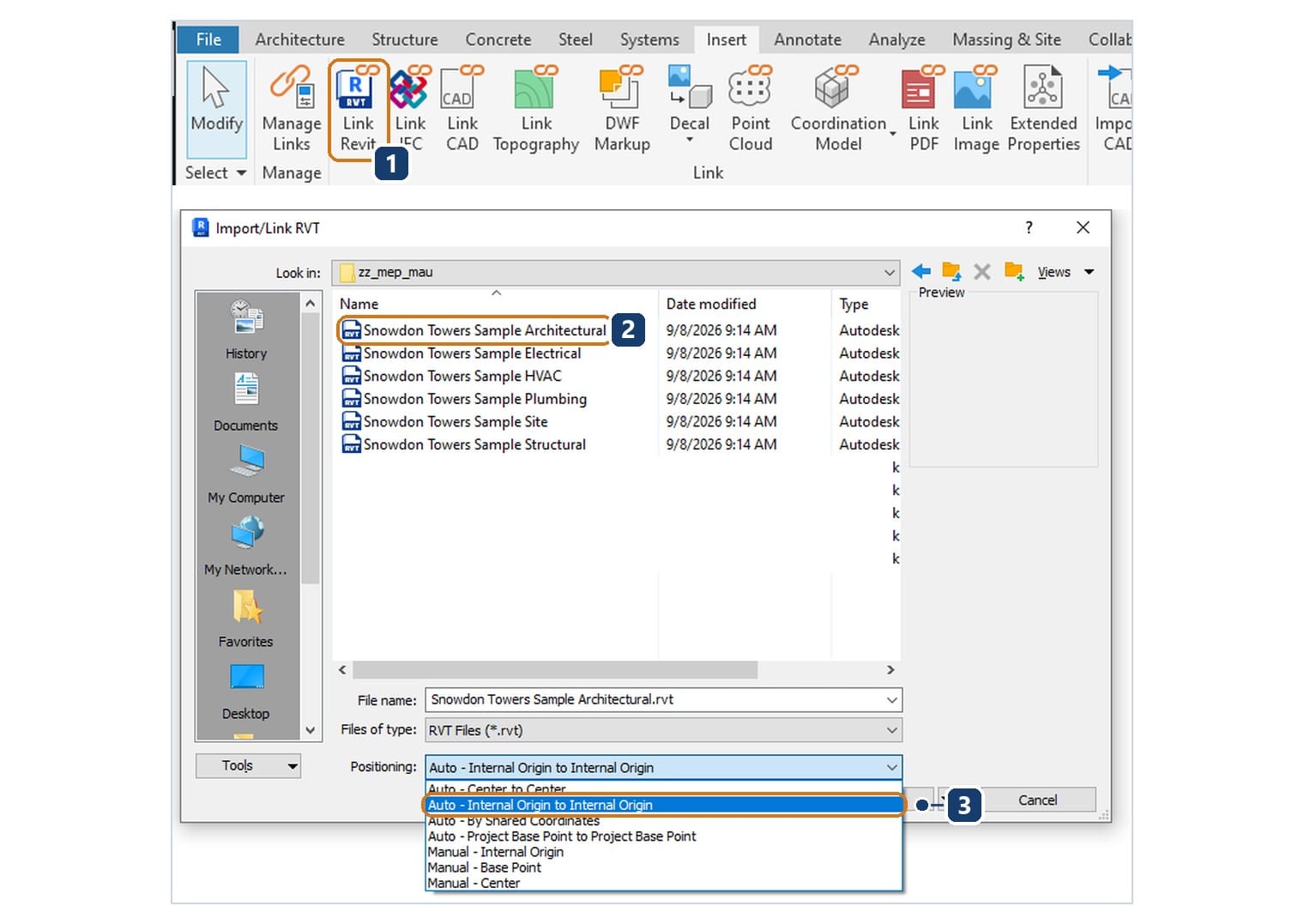

- Mở mặt bằng tầng một của file mẫu, rồi bấm Insert › Link Revit.
- Trong hộp Import/Link RVT, chọn
Snowdon Towers Sample Architectural.rvt. Ô Positioning giữ mặc định Auto - Internal Origin to Internal Origin, rồi bấm Open.

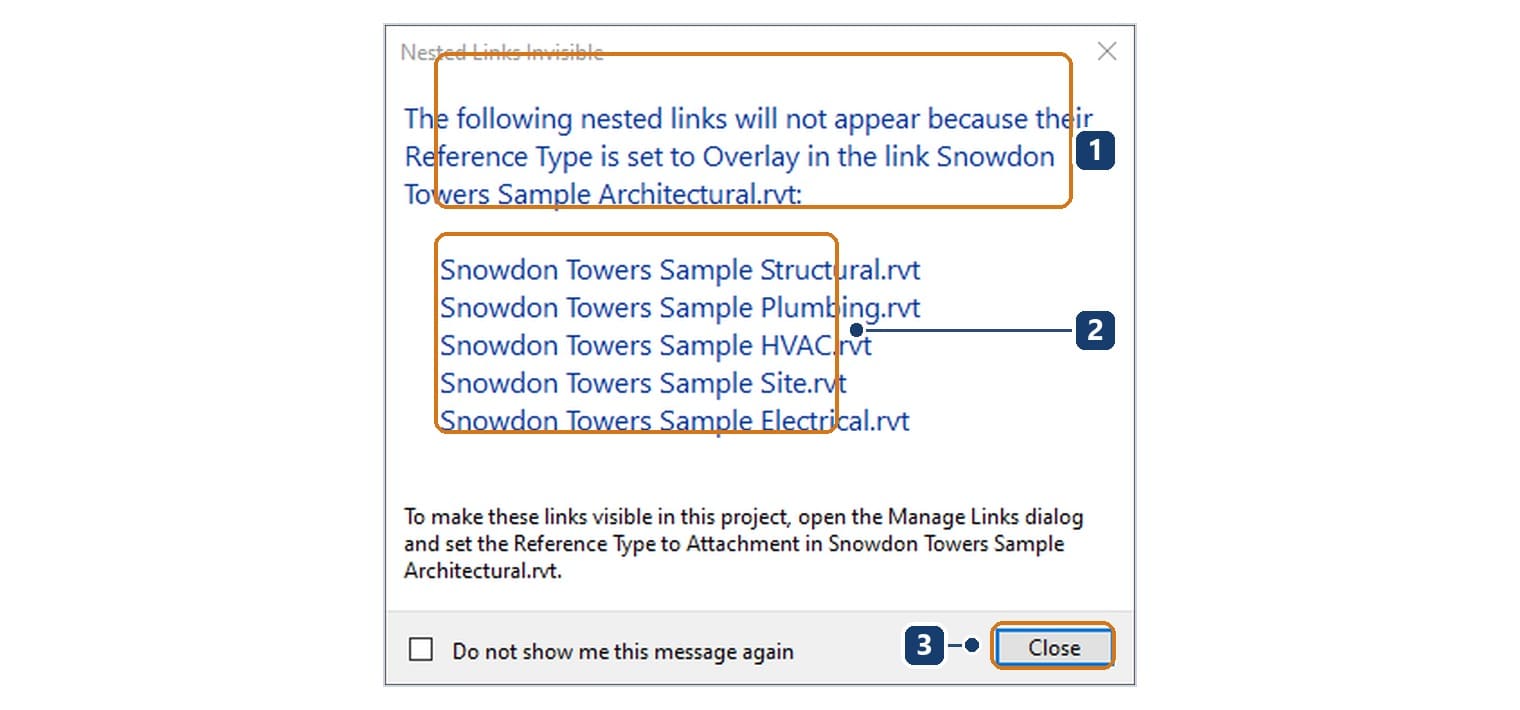

- Sau chừng nửa phút, Revit báo Nested Links Invisible. Năm tệp Structural, Plumbing, HVAC, Site, Electrical là liên kết lồng kiểu Overlay trong tệp kiến trúc nên không hiện. Đó đúng là điều ta muốn: chỉ lấy kiến trúc. Bấm Close.

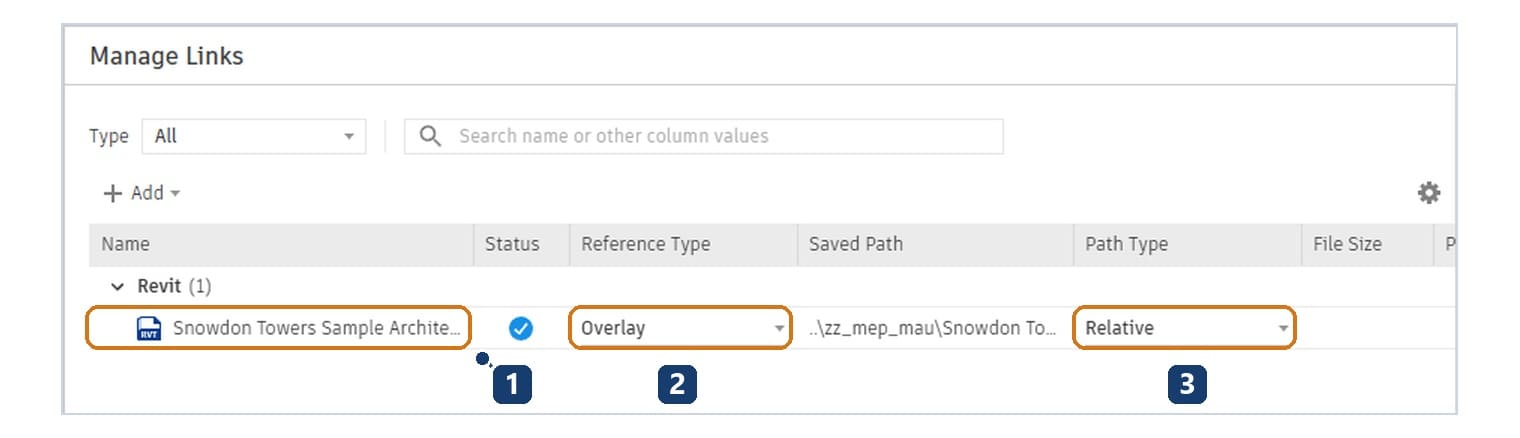

- Bấm Insert › Manage Links để kiểm. Dòng Snowdon có dấu tích ở cột Status, Reference Type là Overlay, Path Type là Relative.
- Kiểm vị trí. Cao độ ±0 của file mẫu trùng cao độ L1 - Block 43 (0'-0") của Snowdon. Nhờ đặt theo gốc toạ độ trong của hai tệp, không phải dời gì.
Bước 8–14: lấy cao độ và tạo mặt bằng làm bài
Ống, thiết bị của bạn phải bám cao độ của mô hình kiến trúc. Copy/Monitor chép cao độ sang tệp của bạn và theo dõi nó, kiến trúc đổi thì Revit báo.

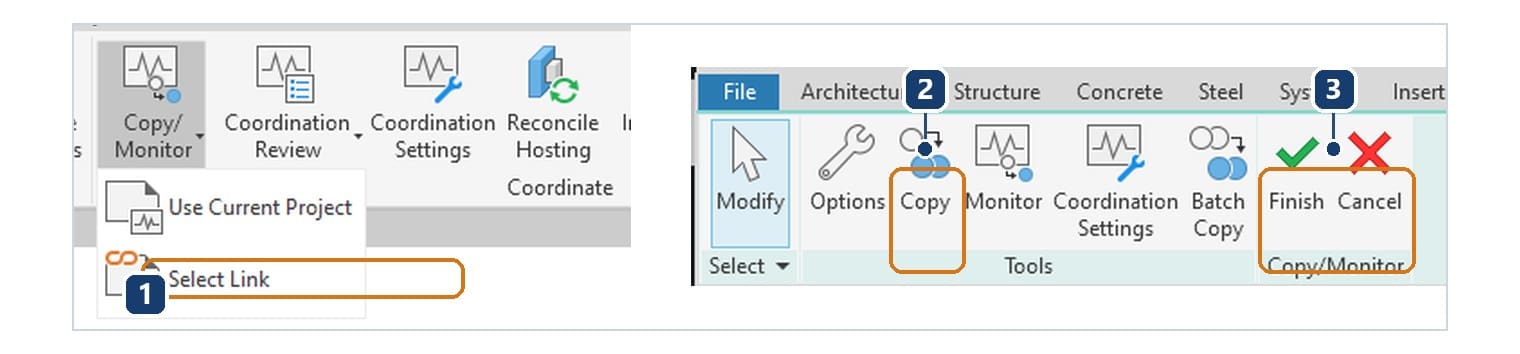

- Mở mặt đứng South - Mech. Bấm Collaborate › Copy/Monitor › Select Link, rồi bấm vào mô hình liên kết.
- Tab Copy/Monitor hiện ra. Bấm Copy.

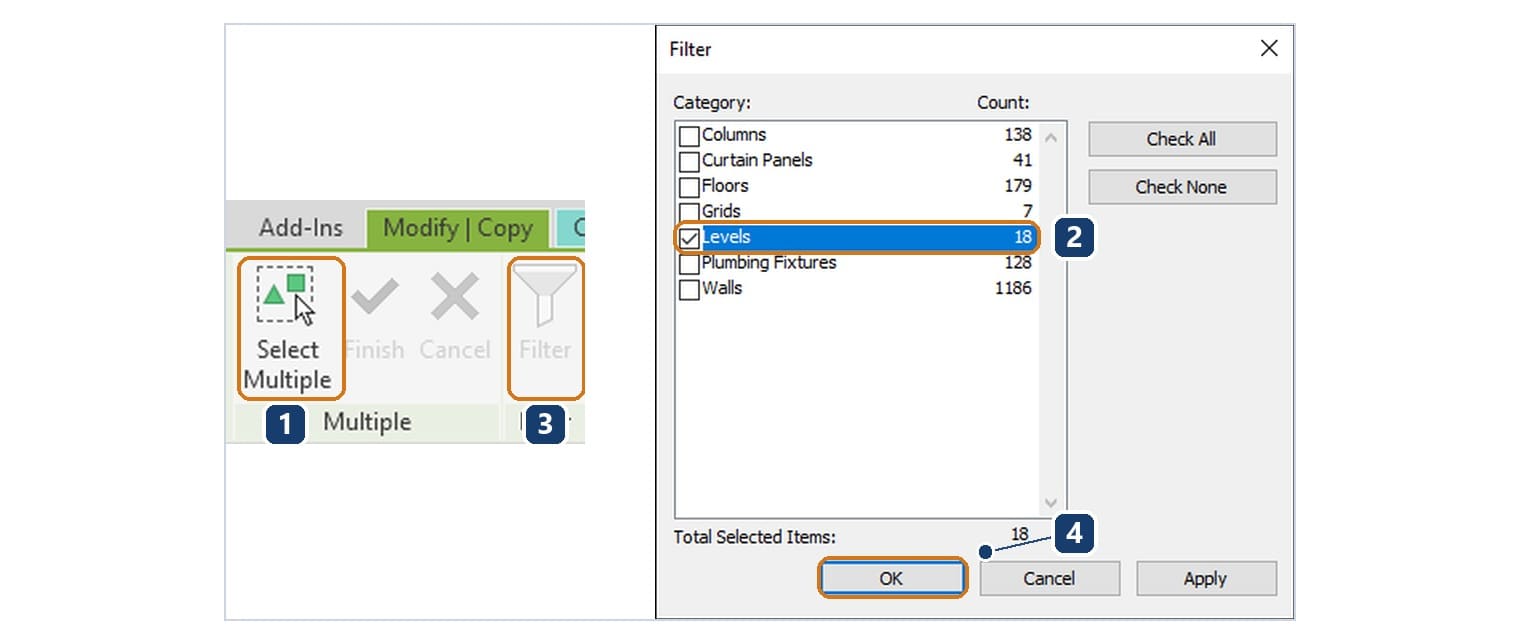

- Tab Modify | Copy hiện panel Multiple. Bấm Select Multiple, rồi quét một cửa sổ trùm cả mặt đứng.
- Bấm Filter. Trong hộp Filter, bấm Check None rồi chỉ tích Levels, đếm được 18, bấm OK.

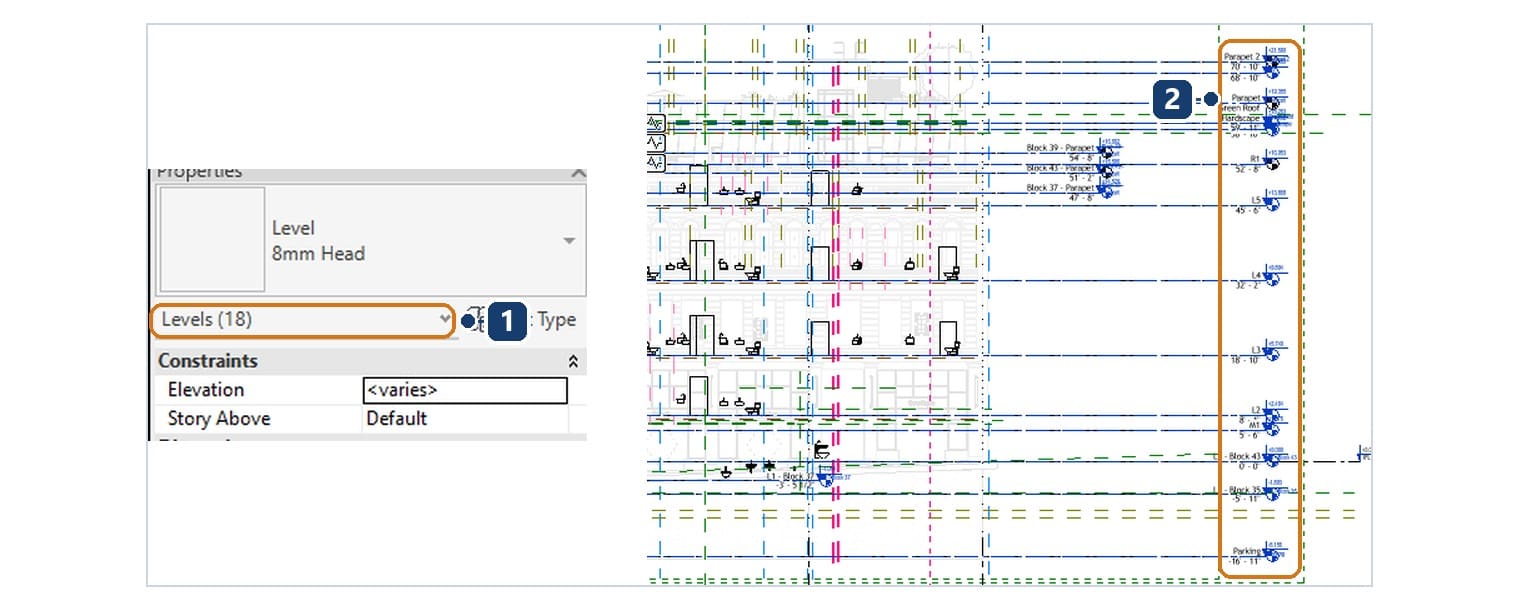

- Bấm Finish trên panel Multiple, rồi Finish trên tab Copy/Monitor. Mười tám cao độ hiện trong tệp của bạn, đầu mỗi cao độ có ký hiệu theo dõi.

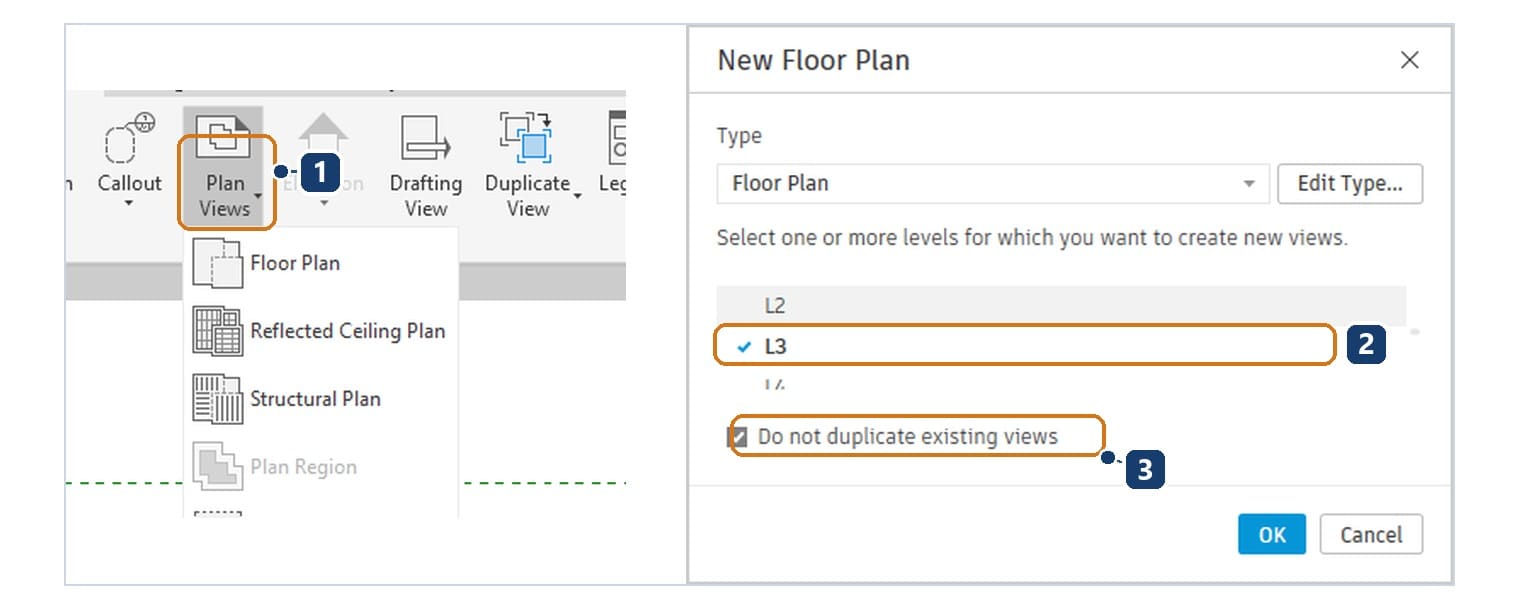

- Bấm View › Plan Views › Floor Plan. Trong hộp New Floor Plan, chọn L3, giữ dấu tích Do not duplicate existing views, bấm OK. Khung nhìn mới tự nhận View Template Mechanical Plan của file mẫu.

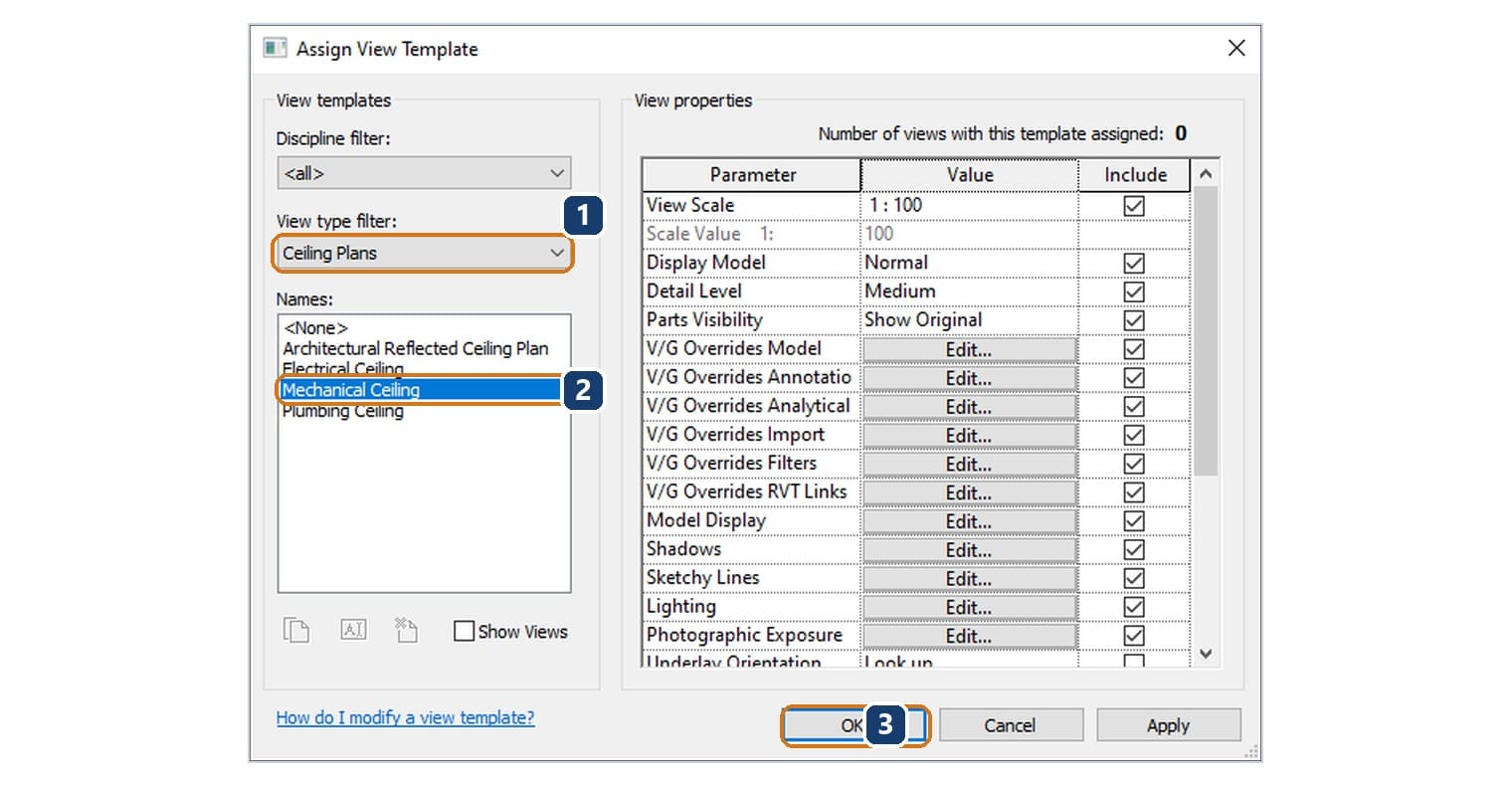

- Làm tương tự với Plan Views › Reflected Ceiling Plan cho L3. Khung trần mới chưa có View Template: ở Properties bấm ô View Template, chọn Mechanical Ceiling, bấm OK.

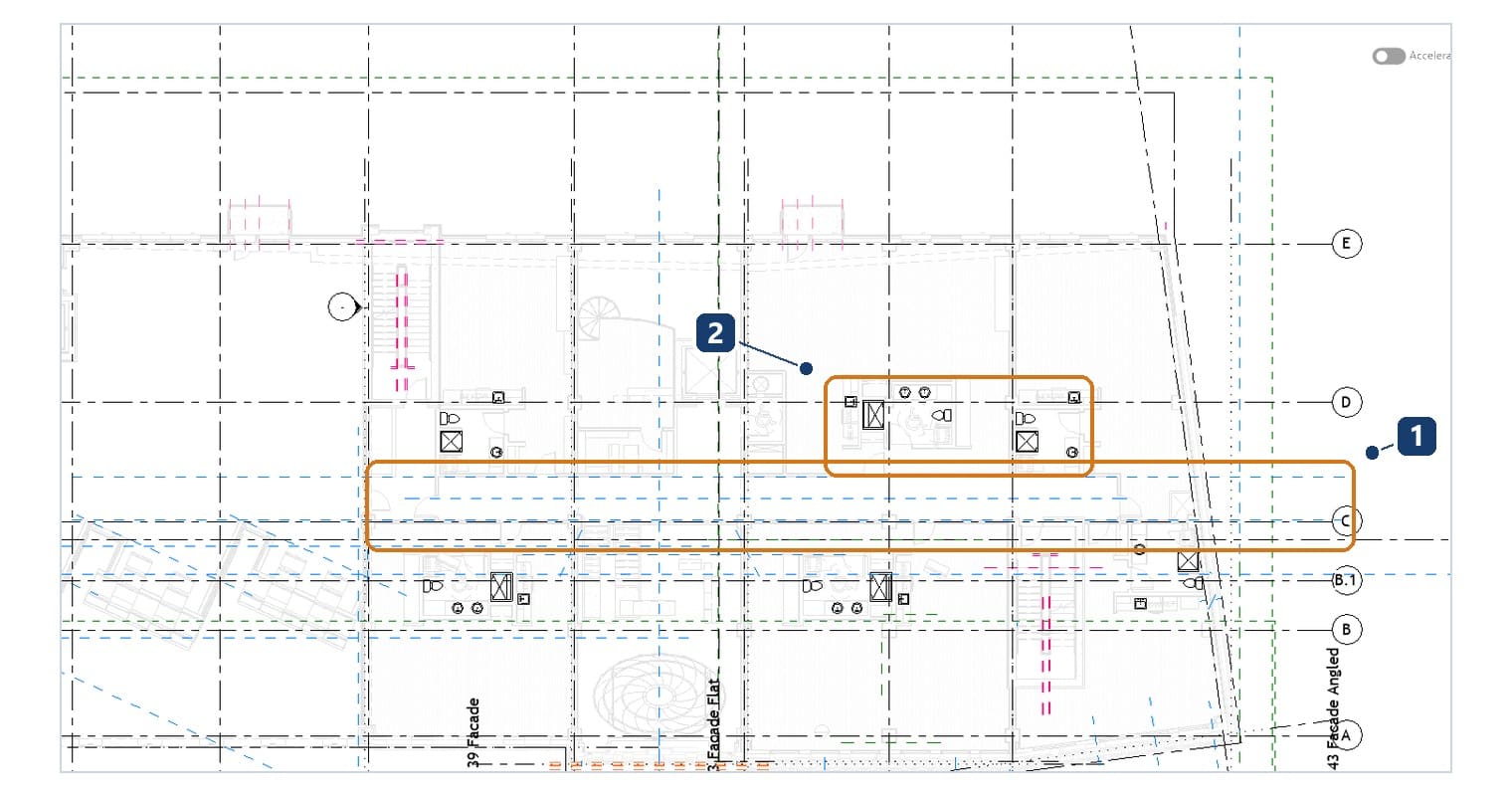

Xong 14 bước, Project Browser có Mechanical › HVAC › Floor Plans › L3 và Ceiling Plans › L3. L3 là tầng căn hộ điển hình, có hành lang giữa và phòng vệ sinh sát trục, chỗ các bài sau vẽ ống.
Không có file mẫu của Viện: dùng template cài sẵn
Revit 2027 cài kèm năm template hệ mét dùng được cho cơ điện: Mechanical-Default_Metric, Electrical-Default_Metric, Plumbing-Default_Metric, Systems-Default_Metric và Default-Multi-Discipline_Metric. Bốn template bộ môn đầu còn có bản đuôi GBRENU theo chuẩn Anh Quốc.

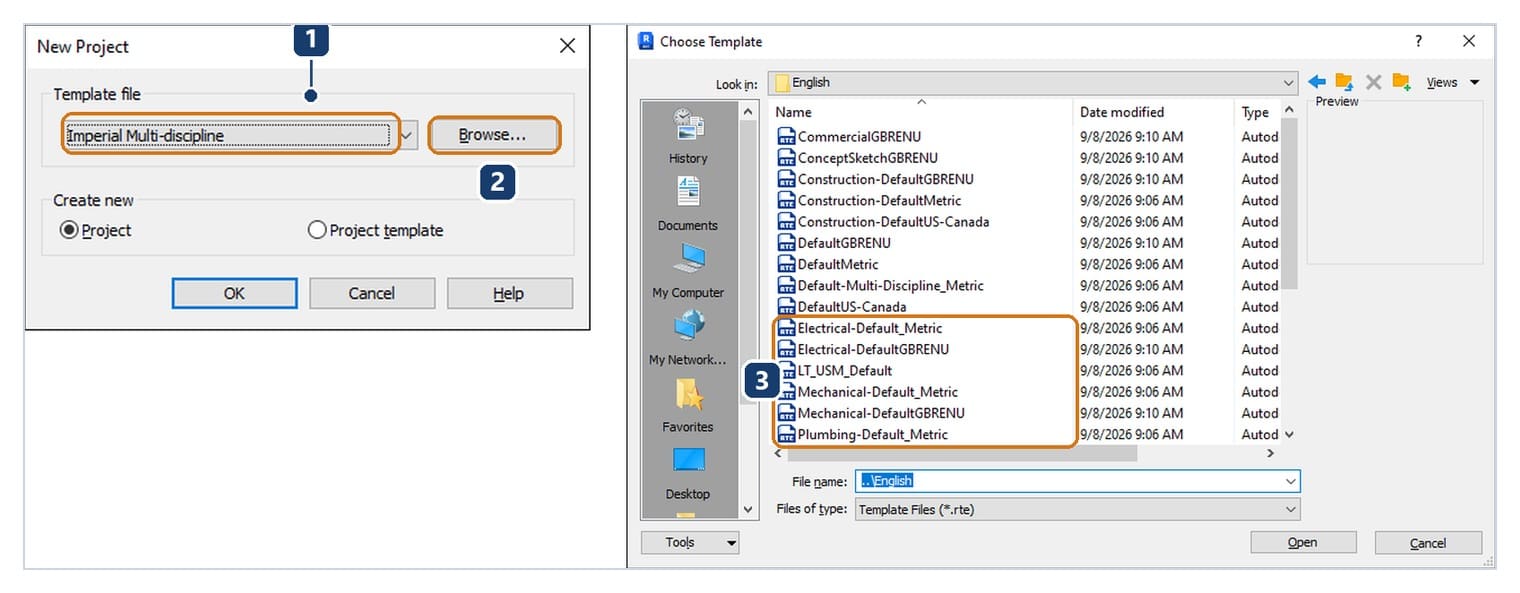

Bấm File › New › Project (Ctrl + N). Hộp New Project mở với template mặc định. Bấm Browse…: Revit mở thư mục template của bản cài; các tệp hệ mét nằm trong thư mục English cạnh đó. Chọn một tệp, giữ Create new là Project, bấm OK. Tệp mới chưa có mô hình nào, từ đó làm tiếp từ bước 3.
File mẫu của Viện có thêm các kiểu ống gió theo cách ghép bích quen dùng trong nước (C, V, TDC) và family dàn lạnh Daikin, nên đỡ việc hơn. Cách dựng template riêng có ở bài template Revit.
Khi liên kết không hiện hoặc lệch
| Hiện tượng | Nguyên nhân | Cách xử |
|---|---|---|
| Kiến trúc hiện rất mờ trên mặt bằng | Khung nhìn thuộc bộ môn Mechanical, phần không phải cơ điện hiện nhạt | Bình thường với bản vẽ cơ điện; cần đậm hơn thì chỉnh ở Visibility/Graphics › Revit Links |
| Chỉ thấy kiến trúc, không thấy kết cấu và ống của Snowdon | Liên kết lồng kiểu Overlay không đi theo | Muốn thấy bộ môn nào thì Link Revit thêm đúng tệp đó |
| Mô hình liên kết nằm lệch lưới trục | Chọn sai Positioning khi liên kết | Xoá liên kết, liên kết lại với Auto - Internal Origin to Internal Origin |
| Copy chép cả tường, sàn vào tệp | Chưa lọc bằng Filter trước khi Finish | Undo, làm lại bước 10–12, chỉ giữ Levels |
| Tệp đã có cao độ trùng chỗ với cao độ của kiến trúc | Template có sẵn Level riêng | Dùng Monitor thay Copy để gắn cao độ có sẵn với cao độ của liên kết |
| Mở tệp mất vài phút, hiện Model Upgrade | Tệp lưu từ bản Revit cũ | Chờ xong rồi lưu lại một lần |
| Không đặt được Space theo tường liên kết | Loại liên kết chưa bật Room Bounding | Bật Room Bounding trong Type Properties của liên kết; chi tiết ở bài Space trong Revit |
Điều hay nghe sai về file mẫu
| Điều hay nghe | Revit 2027 thực sự |
|---|---|
| Muốn có file Revit MEP mẫu phải xin link Google Drive | Bộ Snowdon Towers đủ bộ môn nằm sẵn trong thư mục Samples, thiếu thì tải lại từ trang Autodesk |
| Snowdon là tệp hệ mét | Snowdon dùng feet và inch |
| Liên kết tệp kiến trúc là thấy hết mọi bộ môn | Các tệp khác là liên kết lồng Overlay, không hiện trong tệp của bạn |
| Copy/Monitor phải chọn trên Options Bar | Bản 2027 bỏ Options Bar; Select Multiple, Finish, Filter nằm trên ribbon |
Tệp bài tập dựng một lần, dùng cho mọi bài sau. Bài vẽ ống gió trong Revit bắt đầu ngay trên mặt bằng L3 vừa tạo.
Câu hỏi thường gặp
Revit 2026 mở được tệp bài tập lưu bằng Revit 2027 không?
Không. Revit mở được tệp của bản cũ hơn và nâng cấp nó, nhưng không mở được tệp lưu bằng bản mới hơn. Cả lớp nên dùng cùng một phiên bản.
Có cần mở cả sáu tệp Snowdon không?
Không. Tệp bài tập chỉ cần tệp kiến trúc. Các tệp HVAC, Plumbing, Electrical mở riêng khi muốn xem mẫu một hệ hoàn chỉnh.
Vì sao không vẽ thẳng vào tệp Snowdon HVAC?
Tệp đó dùng đơn vị Anh và đã kín ống. Vẽ trên tệp hệ mét của mình, liên kết kiến trúc vào, giống cách làm ở một dự án thật.
Tệp bài tập dùng cho những bài nào?
Mọi bài hướng dẫn cơ điện của Viện: ống gió, ống nước, máng cáp, điện, chữa cháy. Mỗi bài có mục "chuẩn bị tệp để làm theo" trỏ về đây.
