Phòng bơm là chỗ chật nhất và nhiều va chạm nhất của hệ chữa cháy. Trên bản vẽ CAD, cụm bơm là mấy hình chữ nhật và một rừng nét; muốn biết ống có đâm vào bệ bơm hay không thì phải vẽ thêm mặt cắt, vẽ tay từng nét.

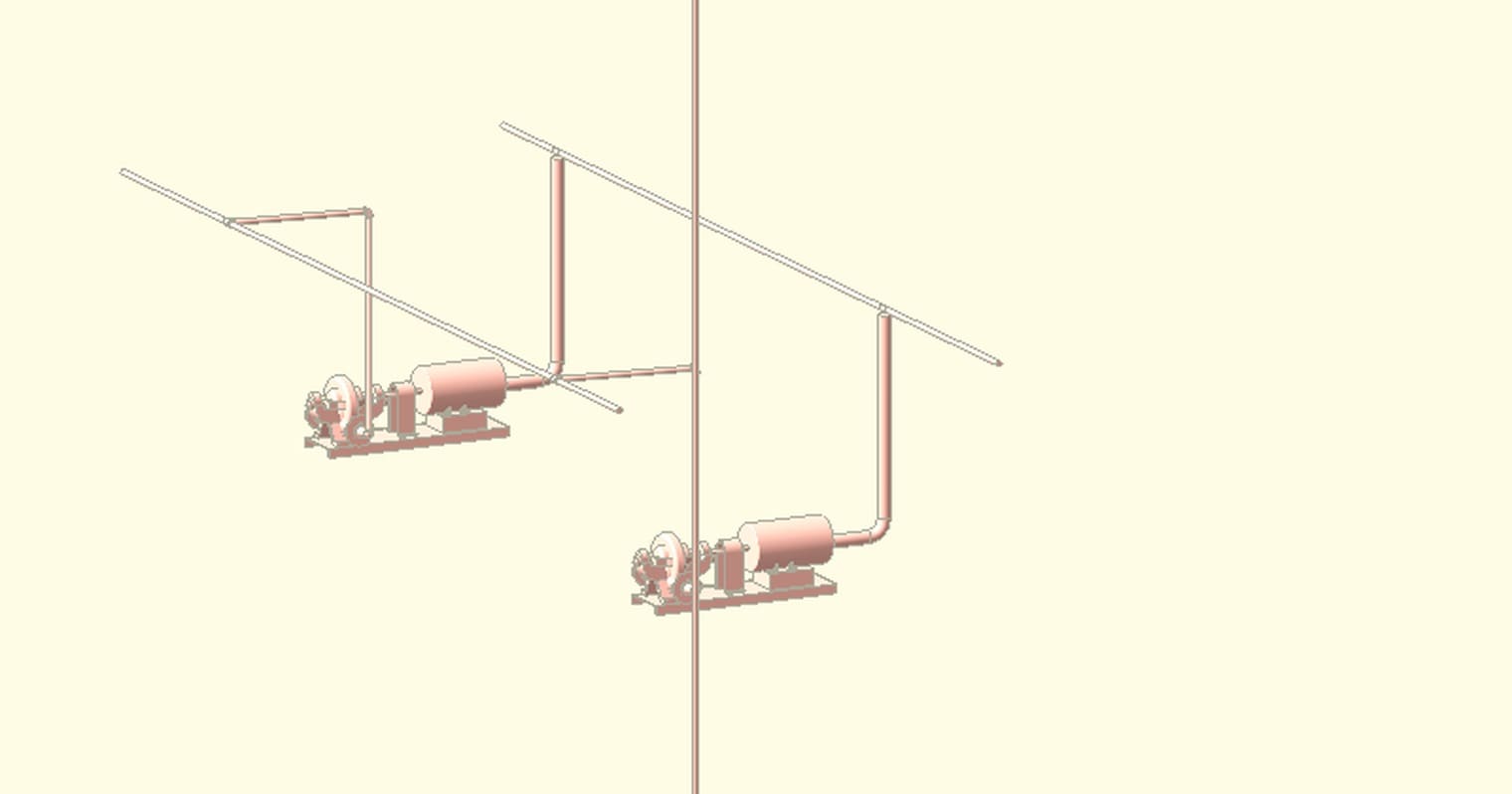

Dựng phòng bơm PCCC trong Revit cho ra thứ khác: bơm là thiết bị có điểm nối, ống bắt thẳng vào điểm nối đó, cụm van cắt vào ống, và cả cụm gom lại thành một nhóm để dùng cho dự án sau. Bài này đi 14 bước trên Revit 2027, mỗi bước nói rõ bấm vào đâu và màn hình hiện gì. Muốn học trọn cơ điện trên một công trình mẫu, xem khóa Revit MEP của Viện.
Phòng bơm PCCC revit gồm những đối tượng nào
Trước khi vẽ, cần biết mỗi thứ trong phòng bơm là loại đối tượng gì của Revit. Chọn sai nhóm thì sau này không thống kê và không nối ống được.
| Thứ trong phòng bơm | Nhóm đối tượng trong Revit | Lệnh gọi |
|---|---|---|
| Bơm chữa cháy, bơm bù áp | Mechanical Equipment | Systems › Mechanical › Mechanical Equipment (ME) |
| Bình tích áp, bể áp lực | Mechanical Equipment | như trên |
| Ống góp hút, ống góp đẩy, ống đứng | Pipes | Systems › Plumbing & Piping › Pipe (PI) |
| Van chặn, van một chiều, rọ hút, lọc Y | Pipe Accessories | Systems › Plumbing & Piping › Pipe Accessory (PA) |
| Tủ chữa cháy, van góc trên trụ đứng | Pipe Accessories hoặc Mechanical Equipment tuỳ family | Type Selector của lệnh tương ứng |
| Co, tê, măng sông giữa các ống | Pipe Fittings, Revit tự sinh | không đặt tay |
Bài này dựng cụm bơm minh hoạ trong một khoang trống của tầng hầm để tập trung vào thao tác. Kích thước phòng, số bơm, cỡ ống góp và cách bố trí van lấy theo hồ sơ thiết kế đã được duyệt, theo quy chuẩn hiện hành.
Chuẩn bị tệp để làm theo
Bài dùng tệp bài tập dựng theo bài file Revit MEP mẫu: bản sao file mẫu PCCC của Viện, liên kết mô hình kiến trúc Snowdon Towers có sẵn trong thư mục Samples của Revit 2027. Tầng hầm nằm ở Floor Plans › Parking.
Tệp mẫu có sẵn bộ family cho phòng bơm: bơm trục ngang Pump-Horizontal_Multi_Stage-Split_Case_Fire-Aurora_Pump-481, bơm bù áp, bình tích áp Grundfos_Pressure_Vessel, van bướm FP-Accessory-ButterflyValve bốn cỡ, van một chiều, rọ hút Check_Valve-Metraflex-Foot_Valve, lọc Y, và family tủ chữa cháy revit FF-Equipment-FireBox cùng van góc FF-Equipment-HoseValve. Template khác thì thay bằng family tương đương của bạn.
Đặt bơm và đọc điểm nối của nó
Bước 1. Mở Floor Plans › Parking, phóng tới khoang định làm phòng bơm.
Bước 2. Gọi Systems › Mechanical › Mechanical Equipment, phím tắt ME.

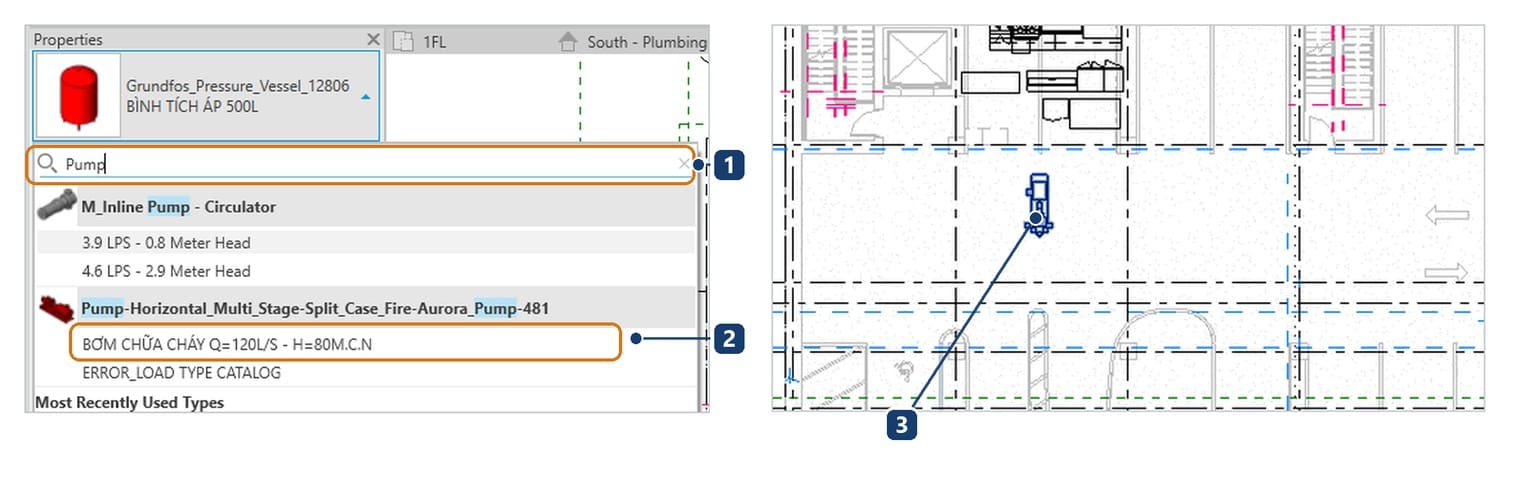

Bước 3. Mở Type Selector, gõ Pump vào ô tìm. Danh sách lọc còn các family bơm có trong tệp. Chọn kiểu bơm chữa cháy rồi bấm vào chỗ đặt trên mặt bằng.
Bước 4. Đặt tiếp bơm thứ hai cạnh bơm thứ nhất. Cần bơm bù áp và bình tích áp thì lặp lại bước 3 với kiểu tương ứng.

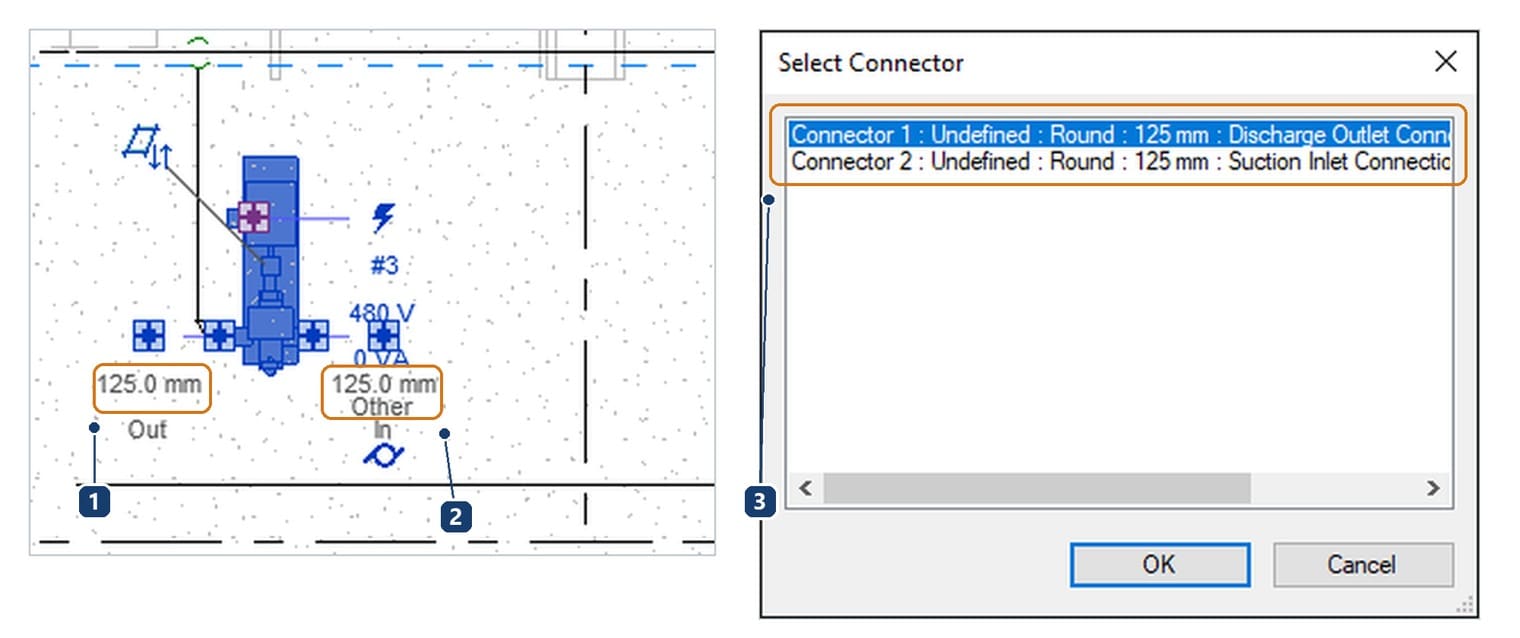

Bước 5. Chọn một bơm. Bản 2027 vẽ ngay trong khung nhìn nhãn của từng điểm nối: cỡ, chiều dòng chảy và loại. Bơm mẫu có hai điểm nối ống 125 mm — một Out là đầu đẩy, một In là đầu hút — cùng một điểm nối điện.
Ống góp hút, ống góp đẩy và cách nối bơm

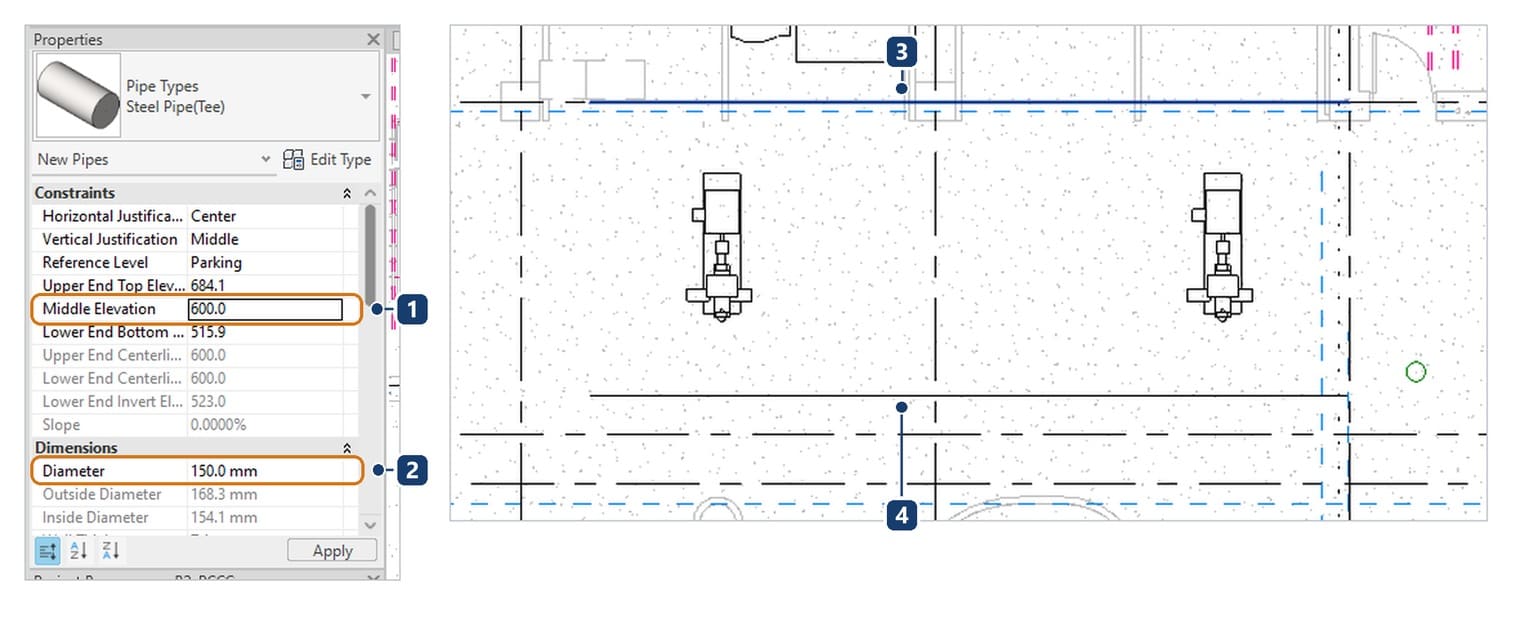

Bước 6. Gọi lệnh Pipe (PI). Trên bảng Properties, chọn loại ống, gõ Diameter cho ống góp và Middle Elevation là cao độ tim ống so với cao độ tầng. Chú ý dòng Reference Level phải là tầng hầm.
Bước 7. Vẽ ống góp đẩy chạy phía trước hàng bơm: bấm điểm đầu, bấm điểm cuối, Esc hai lần.
Bước 8. Vẽ ống góp hút chạy phía sau hàng bơm, cũng bằng hai cú bấm.

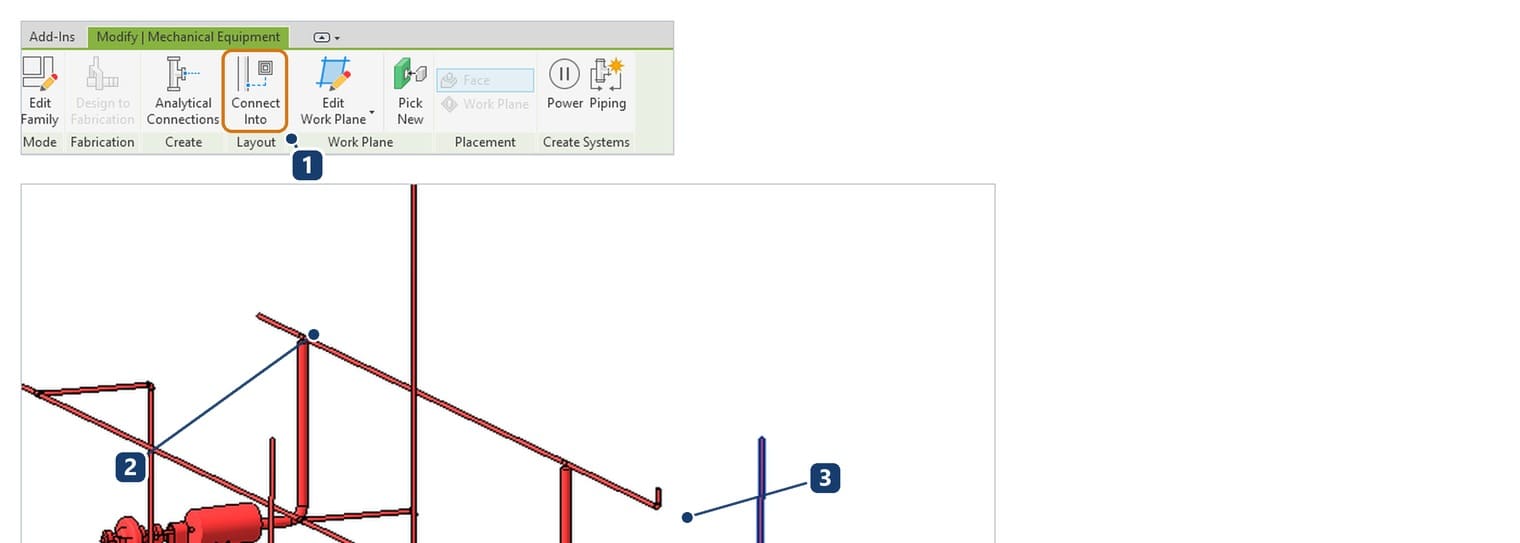

Bước 9. Nối đầu đẩy: chọn bơm, bấm Modify | Mechanical Equipment › Layout › Connect Into. Hộp Select Connector liệt kê các điểm nối của bơm; chọn dòng ghi Discharge Outlet Connection rồi bấm OK. Con trỏ có thêm dấu cộng, bấm vào ống góp đẩy. Revit tự dựng đoạn nối và chèn tê vào ống góp.
Bước 10. Nối đầu hút: làm lại bước 9 và chọn dòng Suction Inlet Connection, hoặc gọi lệnh Pipe rồi bấm điểm đầu ngay trên điểm nối hút của bơm, bấm điểm cuối trên ống góp hút.
Cụm ống của phòng bơm pccc trong revit nối xong thì mở System Browser bằng F9 để kiểm: mỗi cụm ống nối vào bơm thành một hệ có tên, và mục Unassigned không còn phần tử nào của phòng bơm. Chuyện hệ, hệ cha hệ con nằm ở bài hệ thống trong Revit MEP.
Cụm van và ống đứng lên các tầng

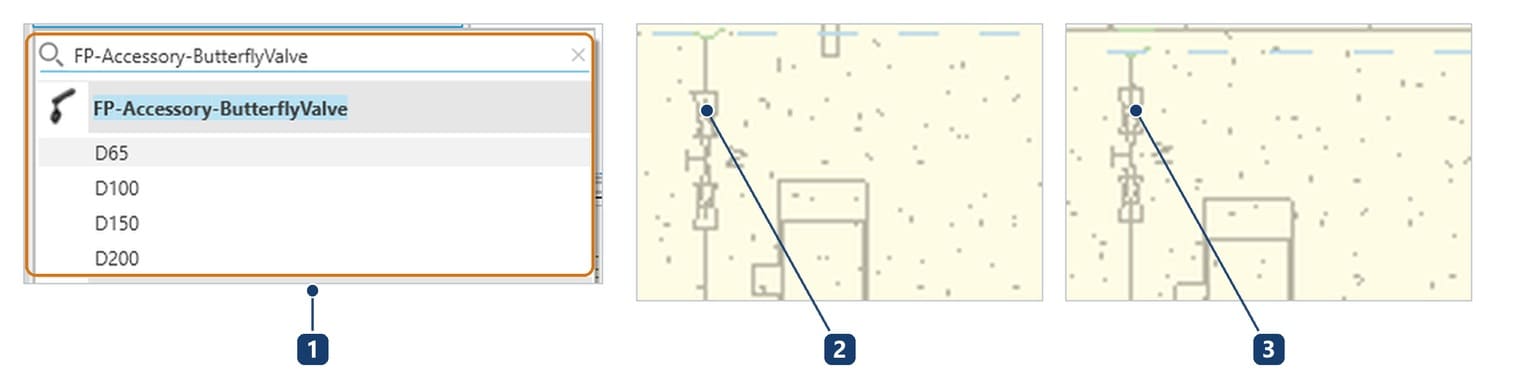

Bước 11. Đặt van: gọi Pipe Accessory (PA), gõ tên family van vào ô tìm của Type Selector, chọn cỡ khớp cỡ ống rồi bấm vào đoạn ống cần đặt. Van tự cắt ống và nối vào hai đầu. Cụm van của mỗi bơm thường gồm van chặn hai phía và van một chiều phía đẩy; đặt lần lượt từng cái theo sơ đồ nguyên lý.

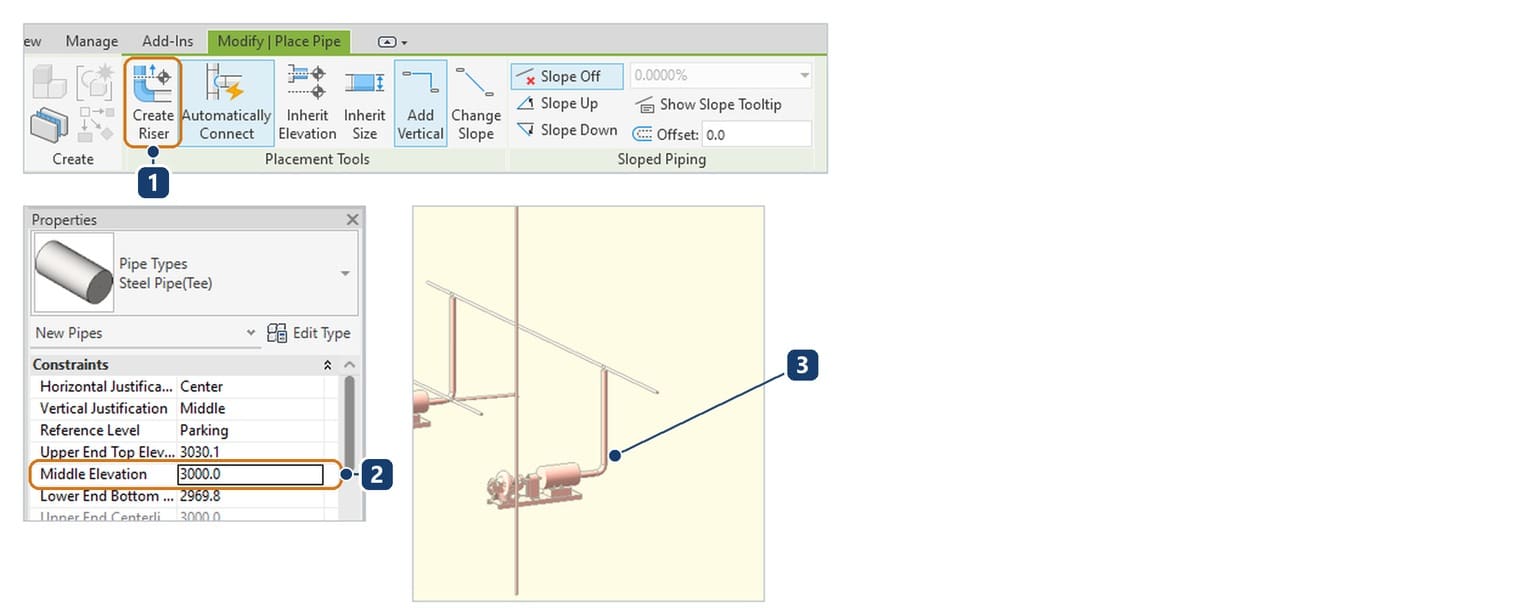

Bước 12. Ống đứng: gọi lệnh Pipe, bấm một điểm ở đầu ống góp đẩy, sửa Middle Elevation sang cao độ tầng trên rồi bấm Create Riser trên panel Placement Tools. Revit dựng đoạn ống đứng từ cao độ hiện tại tới cao độ mới. Nút này là điều mới của bản 2027.
Trụ đứng chạy lên các tầng rồi rẽ vào tủ chữa cháy hoặc van góc từng tầng. Phần đầu phun và ống nhánh của từng tầng nằm ở bài PCCC trong Revit.
Gom cụm bơm thành nhóm để dùng lại

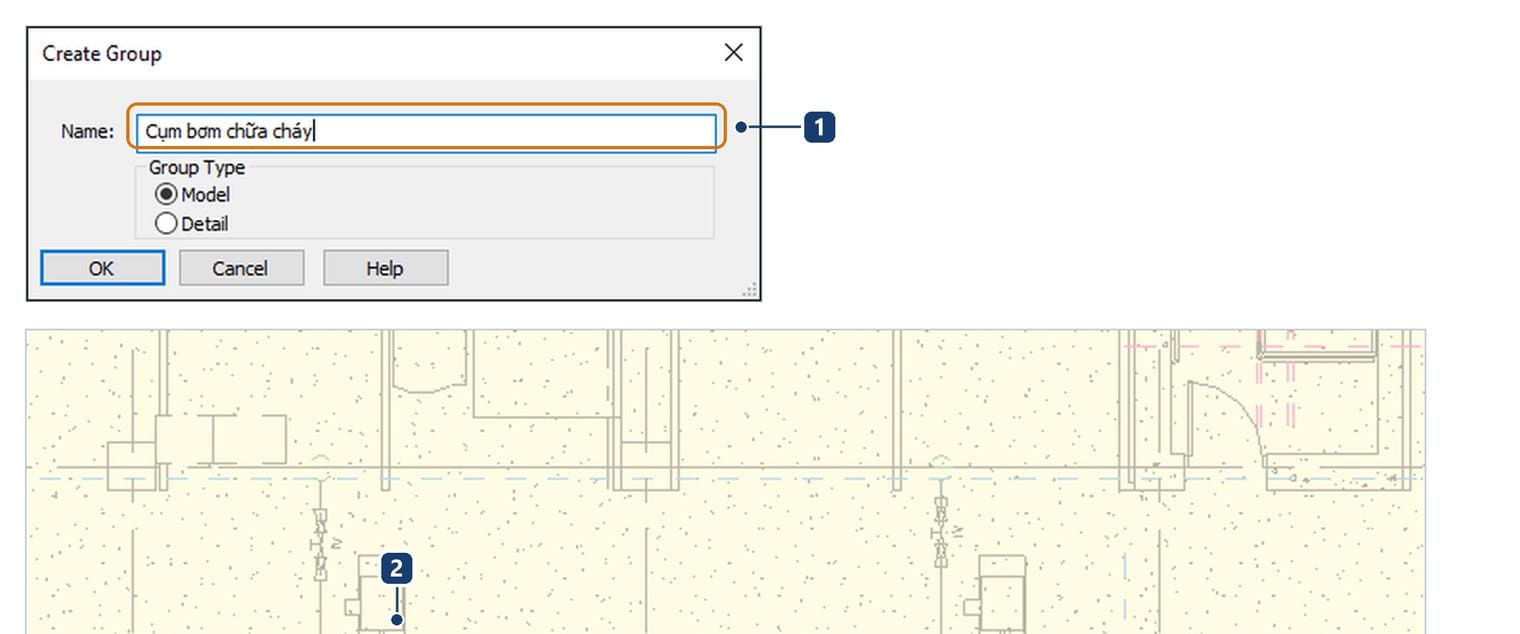

Bước 13. Quét chọn cả cụm bơm, rồi bấm Modify | Multi-Select › Create › Create Group, phím tắt GP. Hộp Create Group hiện ra: gõ tên, để Group Type là Model, bấm OK.
Sửa nhóm thì bấm đúp vào nó: thanh Edit Group hiện ra với Add, Remove, Attach, Finish, Cancel. Sửa xong bắt buộc bấm Finish, nếu không cả dự án vẫn ở trong chế độ sửa nhóm.
Muốn mang cụm bơm sang dự án khác, Autodesk chỉ đường ở trang Save Groups: File › Save As › Library › Group, chọn nhóm cần lưu rồi bấm Save; dự án sau nạp lại bằng Insert › Load as Group.
Bảng thống kê thiết bị phòng bơm

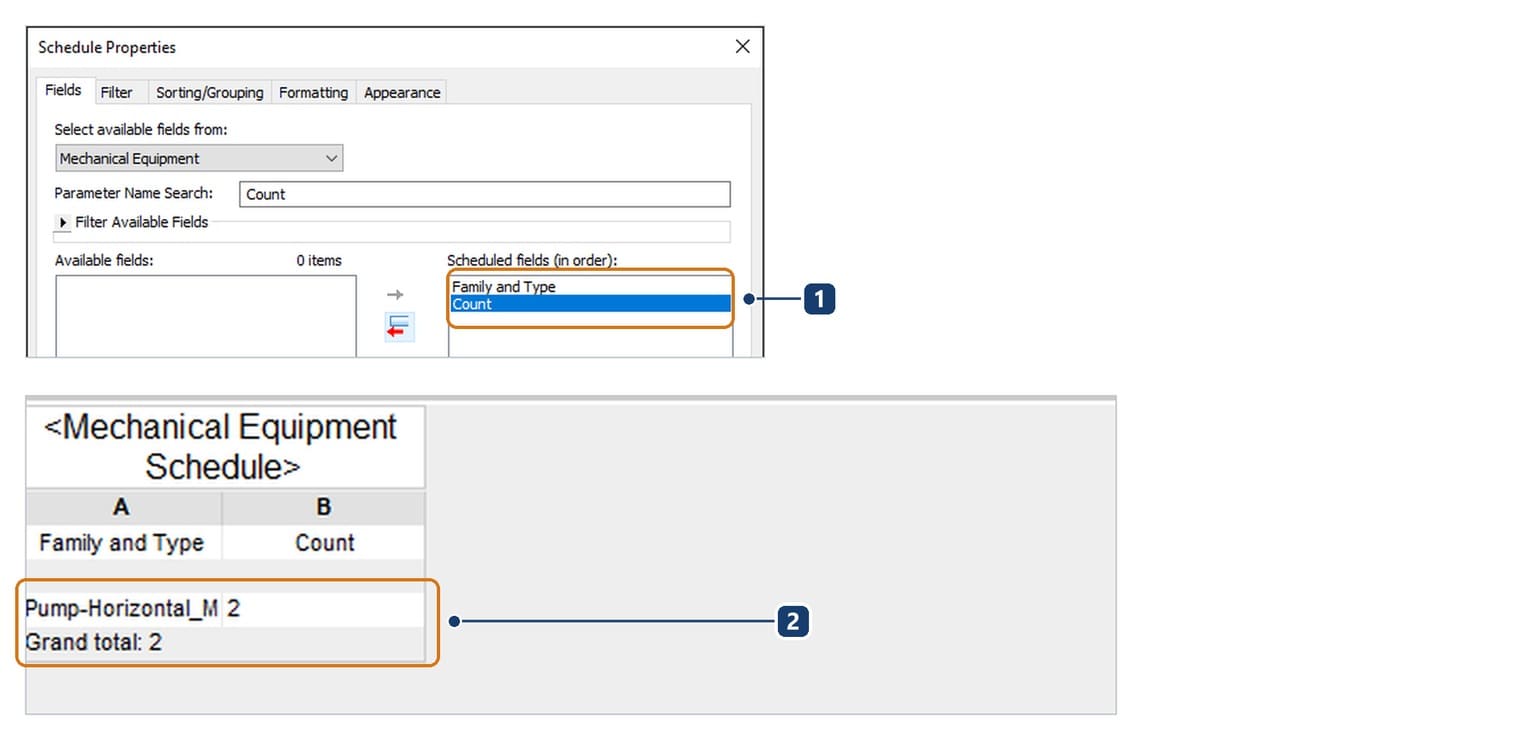

Bước 14. Vào View › Create › Schedules › Schedule/Quantities. Gõ Mechanical Equipment vào ô Category name search, chọn nhóm rồi bấm OK. Ở thẻ Fields, thêm Family and Type và Count; sang thẻ Sorting/Grouping, bỏ dấu Itemize every instance và đánh dấu Grand totals, bấm OK.
Bảng van làm y hệt với nhóm Pipe Accessories, thêm trường Size để tách cỡ van. Cách xuất bảng sang Excel nằm ở bài bảng thống kê trong Revit.
Từ CAD sang Revit: thư viện cad máy bơm nước
Người quen CAD hay tìm thư viện cad máy bơm nước hoặc bộ ký hiệu bơm, van để chèn vào bản vẽ phòng bơm. Trong Revit, mỗi ký hiệu ấy là một family có dữ liệu, và chính dữ liệu đó ra bảng khối lượng.
| Trên bản vẽ CAD | Trong Revit 2027 |
|---|---|
| Block bơm nhìn bằng, nhìn đứng | Một family Mechanical Equipment, có khối 3D và điểm nối hút, đẩy |
| Block van, ký hiệu van chặn | Pipe Accessory, cắt ống và nối vào hai đầu |
| Nét ống vẽ tay theo tỷ lệ | Pipe có cỡ, cao độ và thuộc một hệ |
| Mặt cắt phòng bơm vẽ lại từ đầu | Cắt mặt cắt từ mô hình, sửa mô hình là mặt cắt đổi theo |
| Bảng vật tư gõ tay | Schedule đếm lại mỗi khi mô hình đổi |
Bản vẽ cũ vẫn dùng được: Insert › Link CAD đưa sơ đồ nguyên lý hoặc mặt bằng cũ vào làm nền rồi đặt thiết bị bám theo.
Khi không chạy như ý
| Hiện tượng | Nguyên nhân | Cách xử |
|---|---|---|

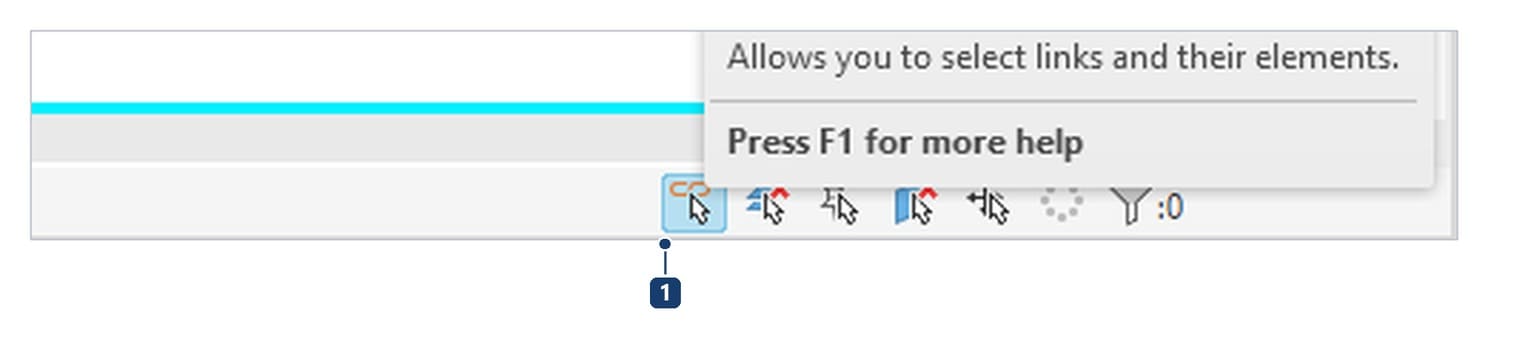

| Quét chọn cả vùng thì cả mô hình kiến trúc bị chọn theo, kéo nhầm là nó dời chỗ | Mô hình liên kết nằm dưới mọi thứ nên dễ trúng | Tắt Select Links ở góc phải thanh trạng thái khi quét chọn, xong bật lại |
| Revit báo "The family is connected in a network and can no longer keep the connectivity" | Vừa lỡ dời mô hình liên kết mà trên đó có thiết bị bám | Bấm Cancel để huỷ thao tác dời |
| Bấm Connect Into xong không thấy hộp Select Connector | Bơm chỉ còn một điểm nối chưa nối, Revit bỏ qua bước chọn | Bấm thẳng vào ống cần nối |
| Đoạn nối chạy xiên, không vuông góc | Điểm nối của bơm không thẳng hàng với ống góp | Vẽ tay hai đoạn: từ điểm nối ra thẳng rồi mới rẽ vuông vào ống góp |
| Đặt van báo không nối được, hoặc ống bị chèn thêm côn thu | Cỡ van khác cỡ ống | Chọn cỡ van đúng bằng cỡ ống, hoặc đổi cỡ đoạn ống trước khi đặt |
| Sửa nhóm xong mọi khung nhìn vẫn nhạt màu | Vẫn đang trong chế độ Edit Group | Bấm Finish trên thanh Edit Group |
Câu hỏi thường gặp
Bơm chữa cháy trong Revit thuộc nhóm nào?
Mechanical Equipment. Gọi ở Systems › Mechanical › Mechanical Equipment, phím tắt ME. Family bơm phải có điểm nối ống thì mới bắt ống vào được.
Không có family bơm thì lấy ở đâu?
Dùng family trong tệp mẫu của Viện, nạp file .rfa của hãng bơm bằng Insert › Load Family, hoặc tự dựng theo bài tạo family trong Revit.
Vì sao nên gom cụm bơm thành nhóm?
Vì cụm bơm lặp lại giữa các dự án. Nhóm giữ nguyên quan hệ nối ống, lưu ra thư viện bằng File › Save As › Library › Group và nạp lại bằng Insert › Load as Group.
Revit có tính được cột áp, lưu lượng cho cụm bơm không?
Không tính cho hệ chữa cháy. Lưu lượng, cột áp và số bơm lấy từ phần tính riêng, theo quy chuẩn hiện hành và hồ sơ được thẩm duyệt.
Làm sao ra mặt cắt phòng bơm?
Cắt một mặt cắt qua cụm bơm bằng View › Section. Mặt cắt lấy thẳng từ mô hình nên sửa ống là mặt cắt đổi theo, không phải vẽ lại.
