Shop drawing là gì? Là bản vẽ chế tạo và lắp dựng do nhà thầu lập, triển khai chi tiết từ hồ sơ thiết kế đã được phê duyệt, chi tiết tới mức xưởng cắt được vật liệu và tổ đội lắp được ngoài công trường.
Điểm dễ nhầm nhất nằm ngay ở đây: shop drawing không phải là "thiết kế bản vẽ thi công". Hai thứ khác nhau về người lập, thời điểm và giá trị pháp lý — và nhầm chúng là nguyên nhân của phần lớn tranh cãi về trách nhiệm khi bản vẽ sai.
Bài này phân biệt hai loại đó, nói ai lập shop drawing, và quy trình trình duyệt cùng bốn kết quả có thể nhận. Sau đó là shop drawing khác nhau thế nào giữa kết cấu thép, bê tông cốt thép, cơ điện và hoàn thiện, và những lý do khiến bản vẽ bị trả về.
Shop drawing khác thiết kế bản vẽ thi công thế nào
Luật Xây dựng quy định các bước thiết kế, trong đó thiết kế bản vẽ thi công là một bước thiết kế chính thức. Trong khi đó, "shop drawing" không phải thuật ngữ có trong nghị định hay luật — nó là tên nghề, mượn từ tiếng Anh, chỉ bước nhà thầu triển khai tiếp từ hồ sơ đã duyệt.
| Thiết kế bản vẽ thi công | Shop drawing | |
|---|---|---|
| Ai lập | Đơn vị thiết kế | Nhà thầu thi công, thầu phụ hoặc nhà sản xuất |
| Căn cứ | Nhiệm vụ thiết kế, bước thiết kế liền trước, quy chuẩn và tiêu chuẩn | Thiết kế bản vẽ thi công đã được phê duyệt và spec dự án |
| Mức chi tiết | Đủ để thi công và lập dự toán | Đủ để xưởng chế tạo và tổ đội lắp dựng |
| Ai duyệt | Chủ đầu tư phê duyệt | Tư vấn thiết kế và tư vấn giám sát xem xét, chủ đầu tư chấp thuận |
| Ràng buộc từ đâu | Luật và hợp đồng thiết kế | Hợp đồng thi công và spec, không phải từ một điều luật riêng |
Trả lời câu hỏi shop drawing là gì cho đủ thì phải nói cả chỗ đứng pháp lý này. Hệ quả thực tế của dòng cuối bảng: shop drawing bắt buộc tới đâu là do hợp đồng nói, không do nghị định nói. Nghị định 207/2026/NĐ-CP về quản lý chất lượng và thi công đặt ra khung nghiệm thu, nhưng không gọi tên shop drawing. Dự án viết trong spec "mọi cấu kiện thép phải có shop drawing được chấp thuận trước khi cắt" thì đó là điều khoản có hiệu lực. Dự án nhà dân không viết gì thì cũng không ai phạt. Vì vậy việc đầu tiên của kỹ sư triển khai là đọc spec, không phải mở phần mềm.
Một hệ quả nữa, quan trọng khi có sai sót: shop drawing được chấp thuận không chuyển trách nhiệm thiết kế sang bên duyệt. Nhà thầu vẫn chịu trách nhiệm về kích thước, số lượng và tính chế tạo được của bản vẽ mình lập. Đây là lý do các mẫu tem duyệt thường ghi kèm câu miễn trừ.
Ai lập shop drawing
Tùy hạng mục và tùy hợp đồng, người lập có thể là:
- Bộ phận kỹ thuật của nhà thầu chính — với phần kết cấu và hoàn thiện thông thường.
- Thầu phụ chuyên ngành — cơ điện, nhôm kính, trần vách, thang máy. Mỗi bên tự triển khai phần mình rồi nộp qua nhà thầu chính.
- Nhà máy chế tạo — kết cấu thép tiền chế, cấu kiện bê tông đúc sẵn. Đây là trường hợp bản vẽ đi thẳng xuống dây chuyền cắt, nên sai một con số là sai cả lô thép.
Vị trí làm việc này trong tin tuyển dụng thường gọi là kỹ sư shop drawing hoặc detailer; với mảng thép, đó chính là nghề mà khóa Tekla Structures của Viện đào tạo. Yêu cầu chung: đọc được bản vẽ thiết kế của cả ba bộ môn, thạo phần mềm triển khai, và hiểu cách sản xuất — biết cái mình vẽ ra có chế tạo được không.
Quy trình trình duyệt và bốn kết quả
Đây là phần chiếm nhiều thời gian nhất của nghề, và cũng là phần các bài viết trên mạng nói qua loa nhất.

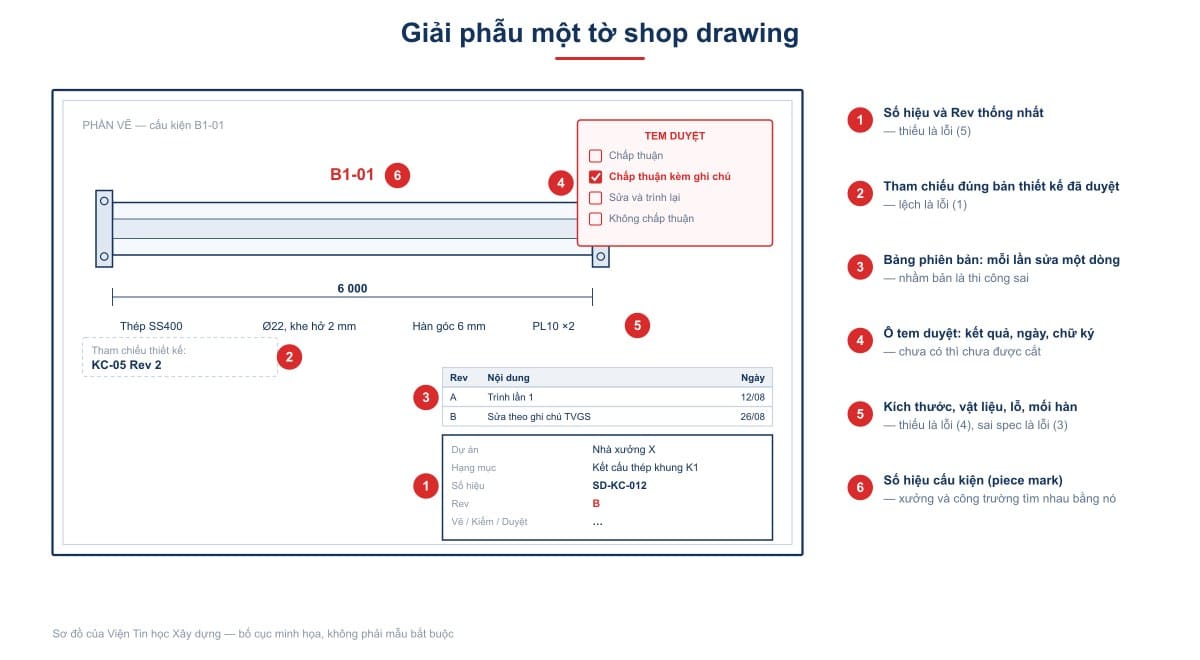

Bản vẽ sau khi lập được nộp thành phiếu trình (submittal) kèm số hiệu, ngày, hạng mục và danh mục bản vẽ. Bên xem xét trả về một trong bốn kết quả:
| Kết quả | Tiếng Anh thường gặp | Nghĩa là |
|---|---|---|
| Chấp thuận | Approved | Thi công theo bản vẽ này |
| Chấp thuận kèm ghi chú | Approved as noted | Thi công được sau khi sửa theo ghi chú; không phải trình duyệt lại, nhưng nhiều dự án yêu cầu nộp bản đã sửa để lưu hồ sơ |
| Sửa và trình lại | Revise and resubmit | Chưa được thi công; sửa rồi nộp lại thành một phiên bản mới |
| Không chấp thuận | Rejected | Sai căn bản, làm lại từ đầu |
Mỗi lần nộp lại là một số hiệu phiên bản mới. Quy ước hay gặp: chữ (Rev A, B, C) cho các lần trình trước khi được duyệt, số (Rev 0, 1, 2) cho bản đã duyệt để thi công và các lần sửa sau đó. Nhưng quy ước ghi trong hợp đồng của từng dự án mới là thứ phải theo. Bản vẽ đang thi công ngoài công trường phải là bản mới nhất đã được chấp thuận; bản cũ phải thu hồi. Trên nhiều công trường, tai nạn hồ sơ hay gặp nhất không phải bản vẽ sai mà là thi công theo bản vẽ cũ.
Thời gian xem xét thường được ghi trong hợp đồng, phổ biến là 7 đến 14 ngày làm việc cho mỗi lượt. Với hạng mục cần hai ba lượt trình, đó là cả tháng — nên tiến độ trình duyệt phải nằm trong tiến độ chung. Bài Đường găng là gì? gọi tên đúng nhóm này: các việc "không nhìn thấy" mà thường nằm trên đường găng.
Shop drawing theo từng bộ môn
Bốn bộ môn dưới đây dùng bốn công cụ khác nhau và có yêu cầu rất khác nhau.
| Bộ môn | Bản vẽ gồm gì | Công cụ phổ biến |
|---|---|---|
| Kết cấu thép | Bản vẽ chế tạo từng cấu kiện, bản vẽ lắp dựng, bảng thống kê vật tư, đánh dấu cấu kiện | Tekla Structures, Advance Steel |
| Bê tông cốt thép | Triển khai cốt thép từng cấu kiện, bảng thống kê thép, chi tiết nút và neo | Revit, AutoCAD, phần mềm bóc thép |
| Cơ điện | Mặt bằng phối hợp các hệ, cao độ và tuyến ống, giá đỡ, bản vẽ lỗ chờ gửi kết cấu | Revit MEP, AutoCAD |
| Hoàn thiện | Chia mạch gạch, chi tiết trần vách, nhôm kính, tủ bếp và nội thất cố định | AutoCAD, SketchUp, Revit |
Hai điểm đáng chú ý. Thứ nhất, cơ điện là bộ môn phải triển khai sớm nhất dù thi công sau cùng, vì bản vẽ lỗ chờ phải gửi bên kết cấu trước khi đổ bê tông — chậm là phải khoan đục sau, tốn tiền và yếu kết cấu.
Thứ hai, kết cấu thép là bộ môn khắt khe nhất, vì bản vẽ đi thẳng xuống máy cắt và không sửa được sau khi thép đã cắt. Quy trình riêng của nghề thép — approval drawing, shop drawing, erection drawing và bảng vật tư — được nói kỹ trong bài Shop drawing kết cấu thép: từ mô hình Tekla ra bản vẽ chế tạo.
Vì sao shop drawing bị trả về
Từ các bộ hồ sơ mà học viên mang tới lớp, các lý do lặp lại nhiều nhất:
- Không khớp với bản vẽ thiết kế đã duyệt. Kích thước, cao độ hoặc vật liệu khác đi mà không có văn bản chấp thuận thay đổi.
- Thiếu phối hợp giữa các bộ môn. Ống gió đi qua dầm, giá đỡ đâm vào vách, trần không đủ chiều cao sau khi luồn hệ. Phần lớn phát hiện được nếu kiểm tra va chạm trên mô hình trước khi trình.
- Không theo spec. Spec ghi bu lông cấp bền 8.8, bản vẽ ghi 4.6; spec ghi mối hàn thấu hoàn toàn, bản vẽ ghi hàn góc.
- Thiếu thông tin để chế tạo. Thiếu kích thước, thiếu ký hiệu vật liệu, thiếu chi tiết nút, thiếu dung sai lắp dựng.
- Số hiệu và phiên bản lộn xộn. Bản vẽ không có số hiệu thống nhất, phiên bản không rõ, danh mục nộp không khớp với bản vẽ đính kèm.
Điểm chung của cả năm: không có lý do nào là vẽ xấu. Chúng đều là lỗi đọc thiếu — thiếu thiết kế, thiếu spec, thiếu bộ môn bên cạnh. Đọc được trọn bộ hồ sơ là điều kiện trước khi triển khai được, và đó là nội dung của khóa Đọc bản vẽ xây dựng.
Shop drawing xuất từ mô hình
Cách làm cũ là vẽ lại từ đầu bằng AutoCAD dựa trên bản vẽ thiết kế. Cách làm hiện nay ở các nhà thầu lớn là dựng mô hình rồi xuất bản vẽ từ mô hình: sửa mô hình thì mọi mặt bằng, mặt cắt và bảng thống kê tự cập nhật theo.
Khác biệt lớn nhất không phải tốc độ vẽ mà là tính nhất quán. Vẽ tay bằng AutoCAD, sửa một chi tiết phải nhớ sửa ở năm bản vẽ khác; quên một chỗ là mâu thuẫn hồ sơ. Xuất từ mô hình thì không có chuyện đó, và bảng thống kê vật tư lấy thẳng từ mô hình nên khớp với bản vẽ.
Đổi lại, mô hình phải dựng đúng ngay từ đầu, và người dựng phải hiểu quy ước xuất bản vẽ của nghề mình. Bài BIM và Revit khác nhau thế nào nói về khoảng cách giữa biết dùng phần mềm và làm được theo quy trình.
Câu hỏi thường gặp
Shop drawing tiếng Việt gọi là gì?
Không có một tên tiếng Việt thống nhất. Trong hồ sơ thường gặp "bản vẽ chế tạo", "bản vẽ triển khai" hoặc "bản vẽ thi công chi tiết". Riêng nghề thép hay dùng "bản vẽ chế tạo" vì bản vẽ đi thẳng xuống xưởng.
Nhà thầu có bắt buộc lập shop drawing không?
Không có điều luật nào bắt buộc riêng cho shop drawing. Nó bắt buộc khi hợp đồng hoặc spec dự án yêu cầu — và với công trình có kết cấu thép, cơ điện phức tạp hoặc nhôm kính thì hầu như luôn có yêu cầu đó.
Shop drawing được duyệt rồi mà sai thì ai chịu?
Nhà thầu lập vẫn chịu trách nhiệm về nội dung bản vẽ mình lập. Việc chấp thuận của tư vấn không miễn trừ trách nhiệm đó, và các mẫu tem duyệt thường ghi rõ điều này. Trách nhiệm chỉ chuyển khi sai sót đến từ chính thiết kế được duyệt.
Shop drawing khác bản vẽ hoàn công thế nào?
Shop drawing lập trước khi thi công, mô tả sẽ làm thế nào. Bản vẽ hoàn công lập sau, ghi nhận đã làm ra sao trên thực tế. Xem Hồ sơ hoàn công gồm những gì?.
Học phần mềm nào để làm kỹ sư shop drawing?
Theo bộ môn: kết cấu thép học Tekla, cơ điện học Revit MEP, bê tông cốt thép và hoàn thiện dùng Revit hoặc AutoCAD. Nhưng phần mềm là điều kiện cần; điều kiện đủ là đọc được hồ sơ thiết kế và hiểu cách chế tạo.
