Bộ hồ sơ in đẹp chưa chắc đã đúng: bảng thép có thể đếm một thanh hai lần, danh mục có thể thiếu tờ, tệp giao đi có thể mang đường dẫn tới máy người khác.
Kiểm tra mô hình Revit trước khi phát hành là đi một lượt có thứ tự qua tám nhóm: mô hình, cốt thép, khung nhìn và bản vẽ, nét in và chữ, dọn tệp, làm việc nhóm, tệp xuất, rồi ký nhận. Bài này đi mười lăm bước trên mô hình kết cấu ví dụ bằng Revit 2027, mỗi bước một công cụ và một con số đo được. Ai muốn học trọn quy trình từ dựng mô hình tới ra hồ sơ thì Viện có khóa Revit Structure.
Kiểm tra mô hình Revit gồm tám nhóm nào
Thứ tự đi từ trong ra ngoài: sửa mô hình trước, bản vẽ sau, tệp xuất sau cùng.
| Nhóm | Mô hình ví dụ đo được |
|---|---|
| 1 Mô hình | 98 cảnh báo, 2 cột thiếu Mark |
| 2 Cốt thép | 4 kiểu lớp bảo vệ, làm tròn 10 mm |
| 3 Khung nhìn và bản vẽ | 40/109 khung nhìn không có mẫu, 14 khung nhìn ngoài tờ |
| 4 Nét in và chữ | Danh mục hiện đủ dấu |
| 5 Dọn mô hình | 359 mục thừa, 169 ảnh nhập |
| 6 Làm việc nhóm | Chưa chia workset, không va chạm |
| 7 Tệp xuất | 30 tờ in khớp 30 dòng danh mục |
| 8 Ký nhận | Bảng in ở cuối bài |
Chuẩn bị trước khi kiểm
Làm trên một bản sao của tệp phát hành để bước dọn tệp không chạm bản đang có người sửa. Chia việc cho hai người: người dựng mô hình kiểm nhóm 1 đến 4, người thứ hai kiểm nhóm 5 đến 7, vì người làm hay quen mắt bỏ qua lỗi của mình.
Danh sách này không thay việc soát chuyên môn: nó bảo đảm mô hình sạch và hồ sơ khớp nhau, còn khả năng chịu lực vẫn là việc của người thiết kế. Bài thuộc loạt Revit Structure của Viện Tin học Xây dựng.
Review Warnings và bảng thống kê: kiểm mô hình, kiểm cốt thép
Bước 1 — Mở Review Warnings và đọc số

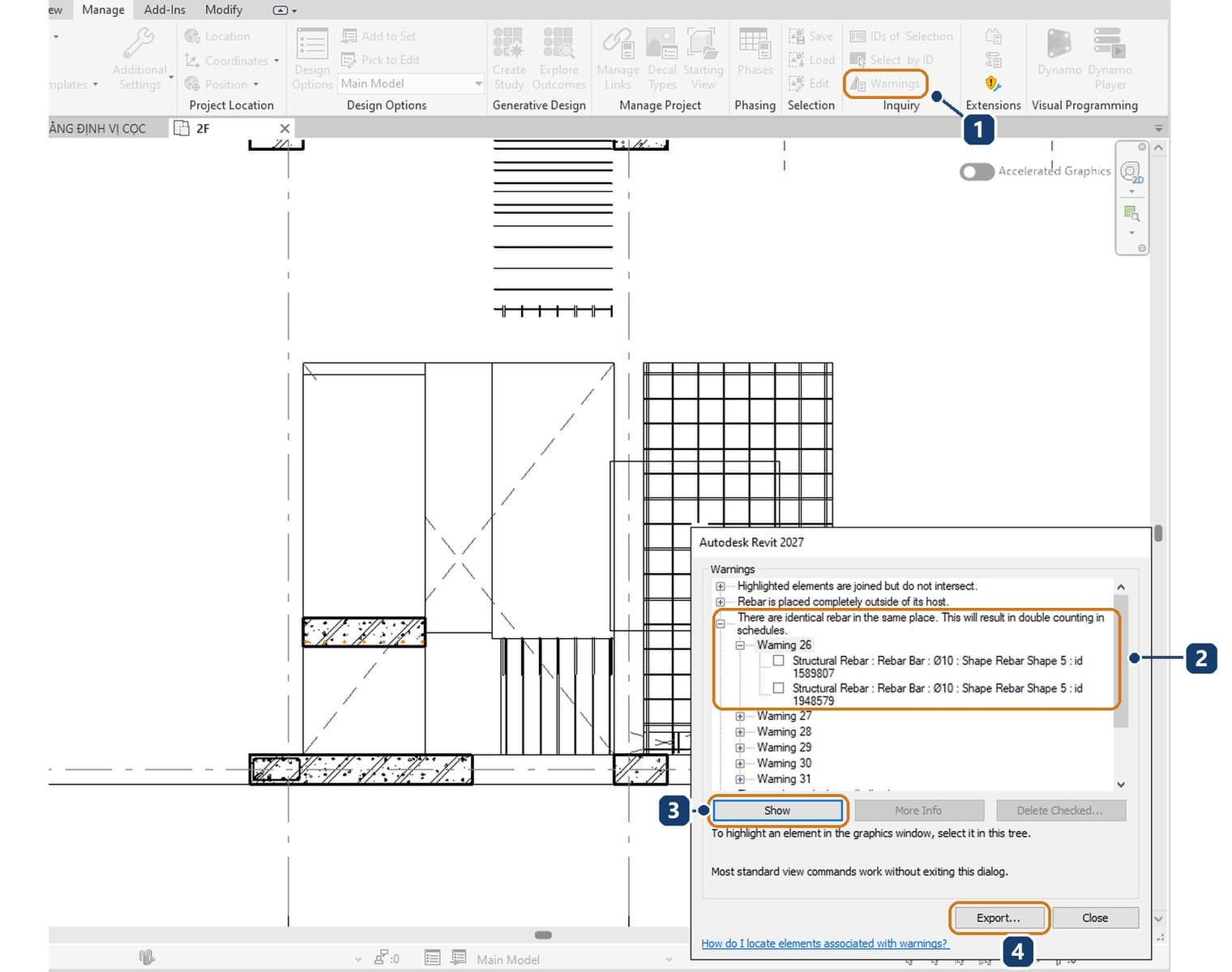

Vào thẻ Manage, panel Inquiry, bấm Warnings. Hộp không khóa màn hình; Autodesk mô tả lệnh ở trang Review Warning Messages.
Mô hình ví dụ có 98 cảnh báo chia bảy nhánh. Bấm Show để Revit mở khung nhìn chứa cấu kiện. Cách phân loại mức nghiêm trọng có ở bài Revit bị nặng.
Bước 2 — Xuất danh sách, soi hai nhánh cốt thép
Bấm Export, lưu tệp HTML. Đếm theo dòng, mô hình ví dụ có:
| Cảnh báo | Số dòng | Chặn phát hành |
|---|---|---|
| Room is not in a properly enclosed region | 29 | Không, phòng của phần kiến trúc |
| Elements have duplicate "Mark" values | 28 | Xem bước 4 |
| Rebar is placed completely outside of its host | 24 | Có |
| There are identical rebar in the same place | 6 | Có, bảng thép đếm hai lần |
| Analytical elements have become invalid | 5 | Có nếu gửi mô hình phân tích |
| Opening partially cuts its host | 3 | Nên sửa |
| Duplicate "Type Mark", joined but do not intersect | 3 | Nên dọn |
Ngưỡng đạt: hai nhánh cốt thép về 0. Tệp HTML dùng để giao việc sửa.
Bước 3 — Tìm cấu kiện lạc chỗ bằng Zoom to Fit

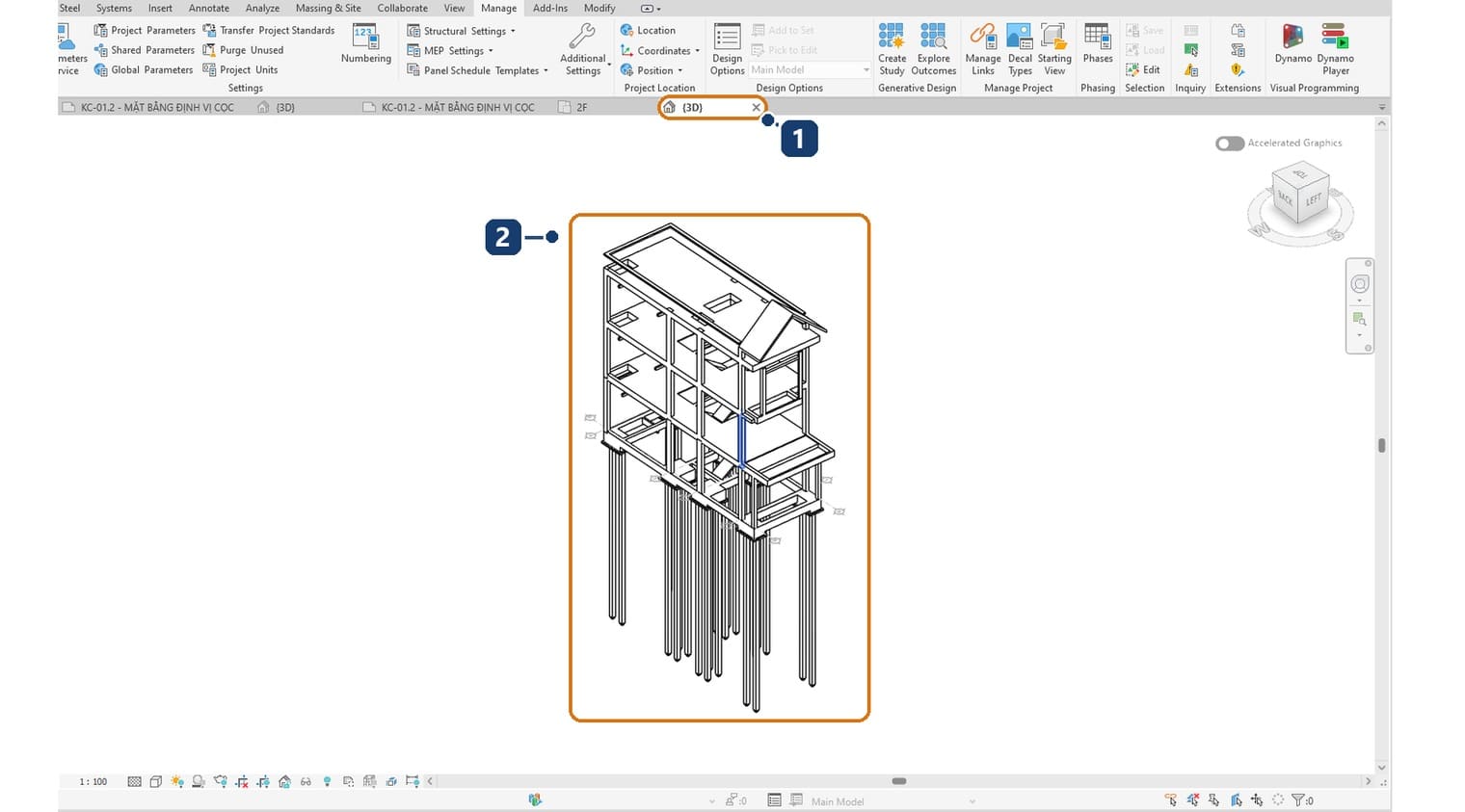

Mở khung nhìn 3D mặc định, tắt Section Box nếu có, rồi gõ ZF.
Công trình co thành một chấm nhỏ là có cấu kiện nằm rất xa. Mô hình ví dụ ôm vừa khung hình: đạt.
Bước 4 — Lập bảng thống kê soát tham số trống

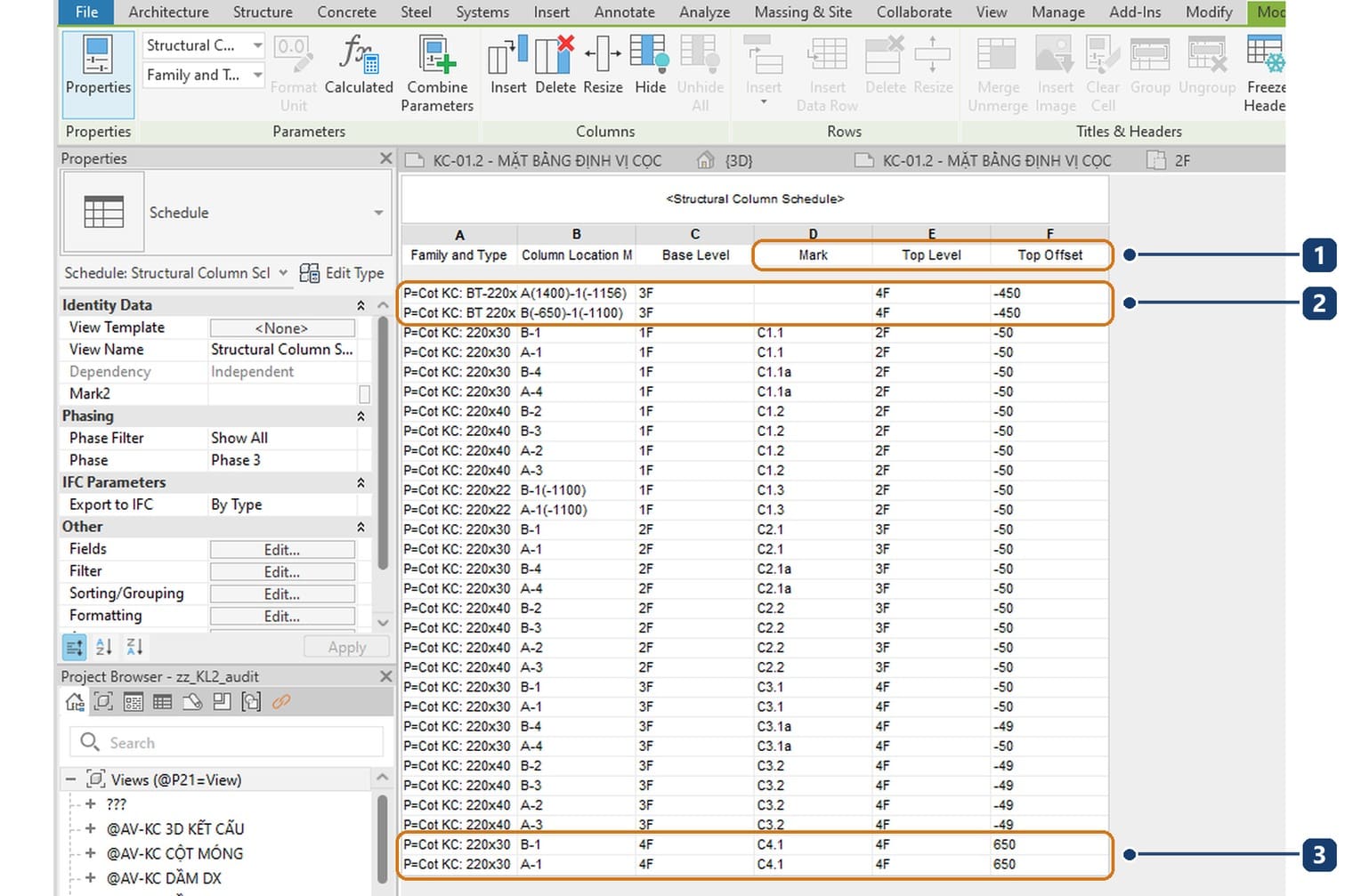

Vào View › Schedules › Schedule/Quantities, chọn Structural Columns. Đưa vào các trường Family and Type, Column Location Mark, Base Level, Mark, Top Level, Top Offset; ở thẻ Sorting/Grouping sắp theo Mark, dòng trống sẽ nổi lên đầu.
Bảng có 30 cột, 2 cột thiếu Mark. Hai cột tầng 4F có Top Level là 4F cộng Top Offset 650: chiều cao không bám cao độ mái. Bảng cũng giải thích 28 cảnh báo trùng Mark: hai cột giống nhau cùng mang C1.1 là quy ước hồ sơ; chỉ sửa khi hai cấu kiện khác nhau lại cùng số.
Bước 5 — Soát lớp bảo vệ trong Cover Settings

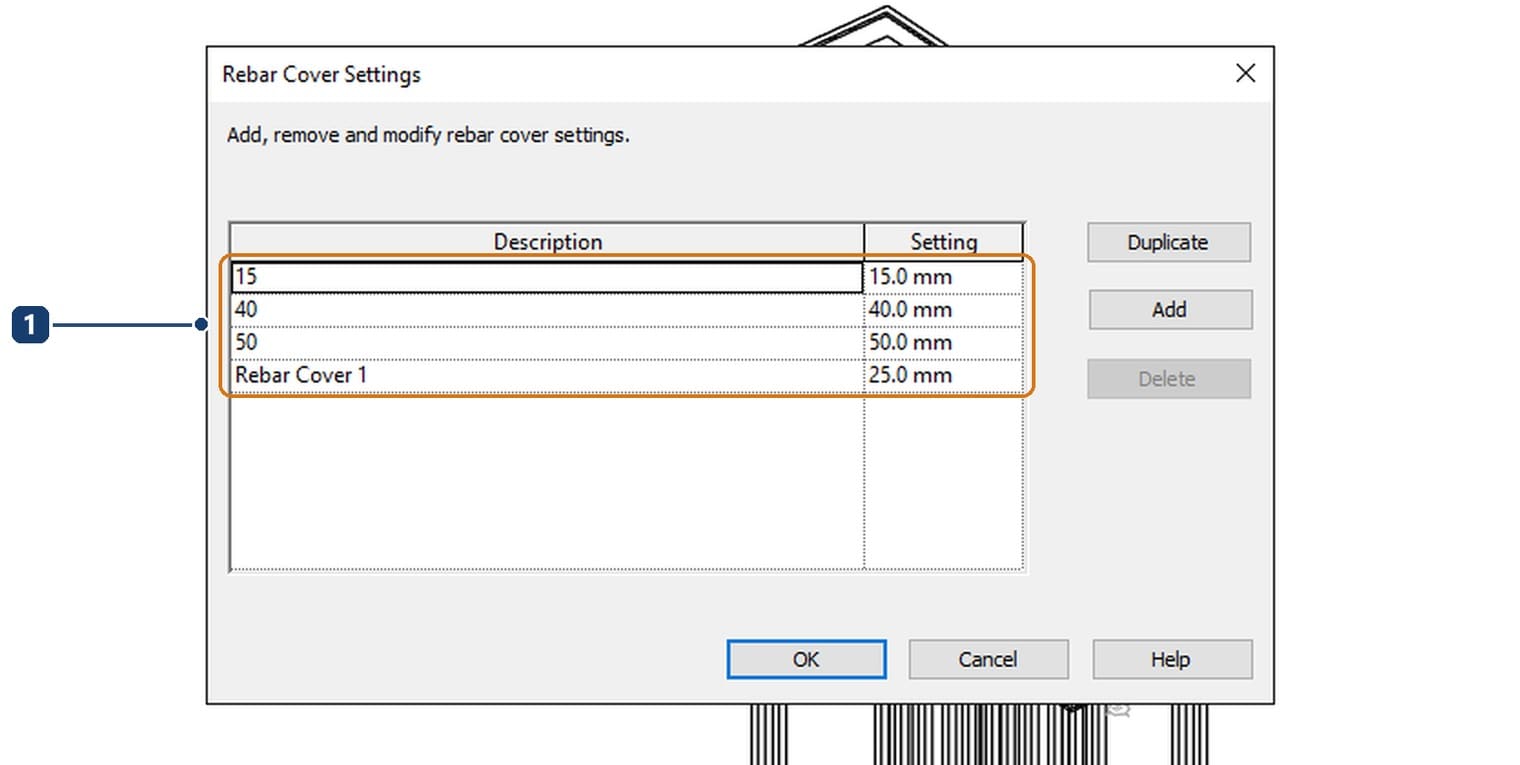

Thẻ Concrete, panel Settings, bấm Cover Settings.
Quy ước của công trình ví dụ: sàn 15 đến 20 mm, cột dầm 30 đến 40 mm, móng 40 đến 50 mm. Kiểu Rebar Cover 1 dày 25 mm không thuộc dải nào; chọn từng nhóm cấu kiện, xem các dòng Rebar Cover trong Properties để chắc không ai dùng nó.
Bước 6 — Kiểm làm tròn chiều dài thanh

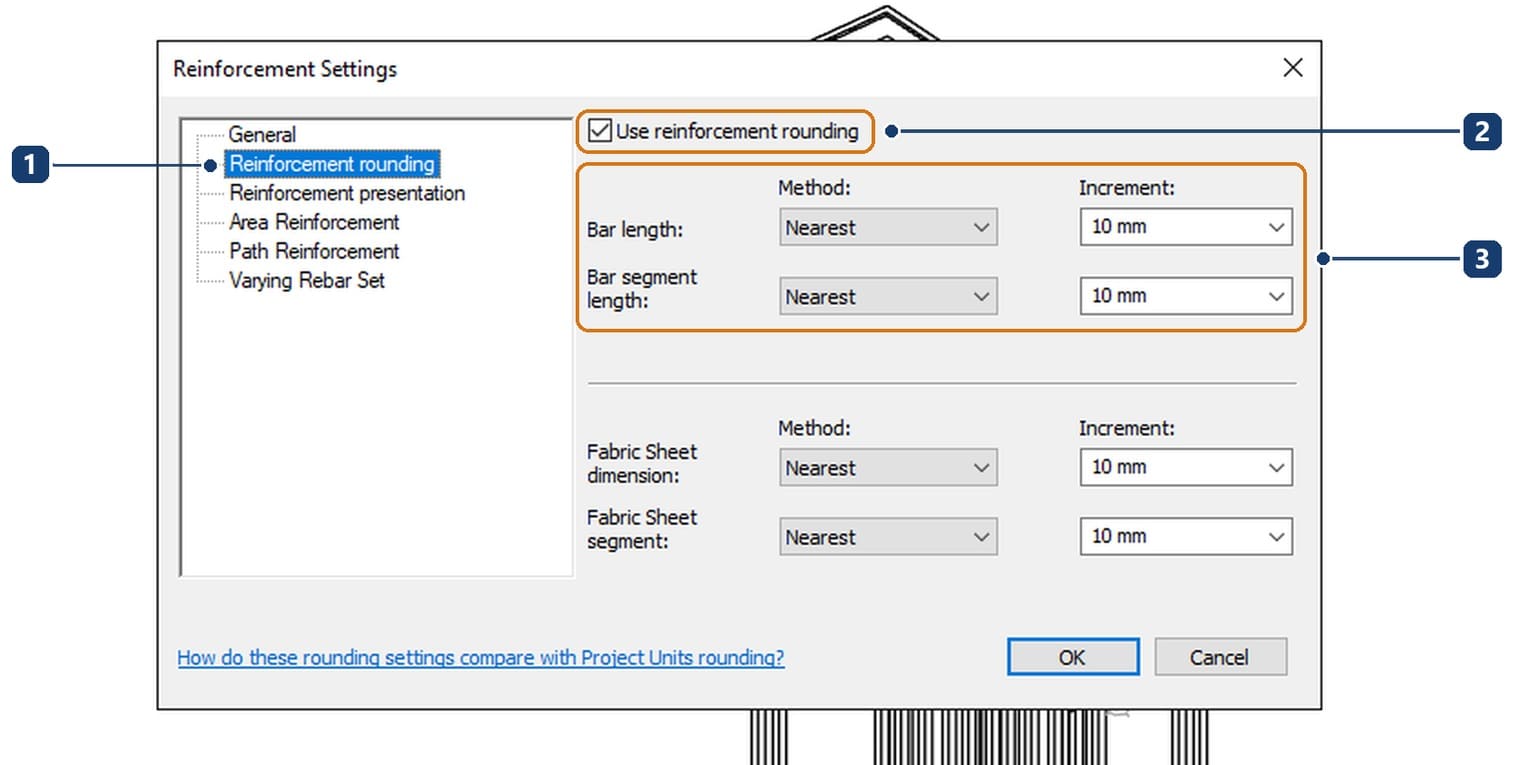

Cùng panel, bấm Reinforcement Settings, chọn trang Reinforcement rounding.
Đạt khi ô Use reinforcement rounding tích, Bar length và Bar segment length để Nearest với bước 10 mm. Không bật thì bảng thép in chiều dài lẻ. Cách đặt có ở bài thiết lập cốt thép trong Revit.
Bước 7 — Lập bảng thép gom theo Partition

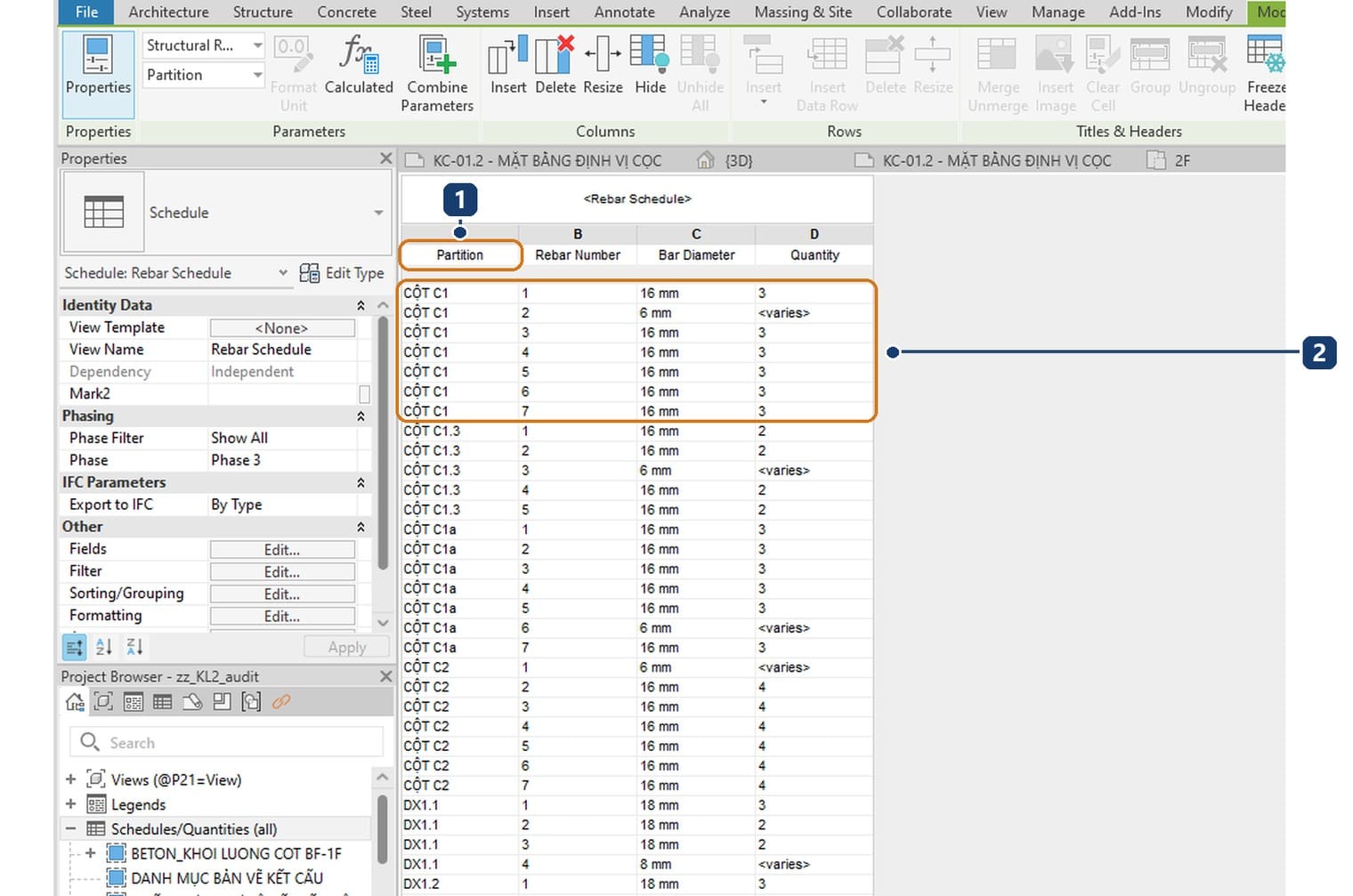

Lập bảng Structural Rebar với Partition, Rebar Number, Bar Diameter, Quantity; sắp theo Partition rồi Rebar Number, bỏ tích Itemize every instance.
Đạt khi không có dòng Partition trống ở đầu bảng và tổng khớp bảng tính tay. Nhóm có số lượng gấp đôi dự kiến là dấu hiệu thép trùng. Bảng thép để in xem bài thống kê cốt thép trong Revit.
Sheet List, View List và chữ in: kiểm khung nhìn và bản vẽ
Bước 8 — Soát View Template bằng View List

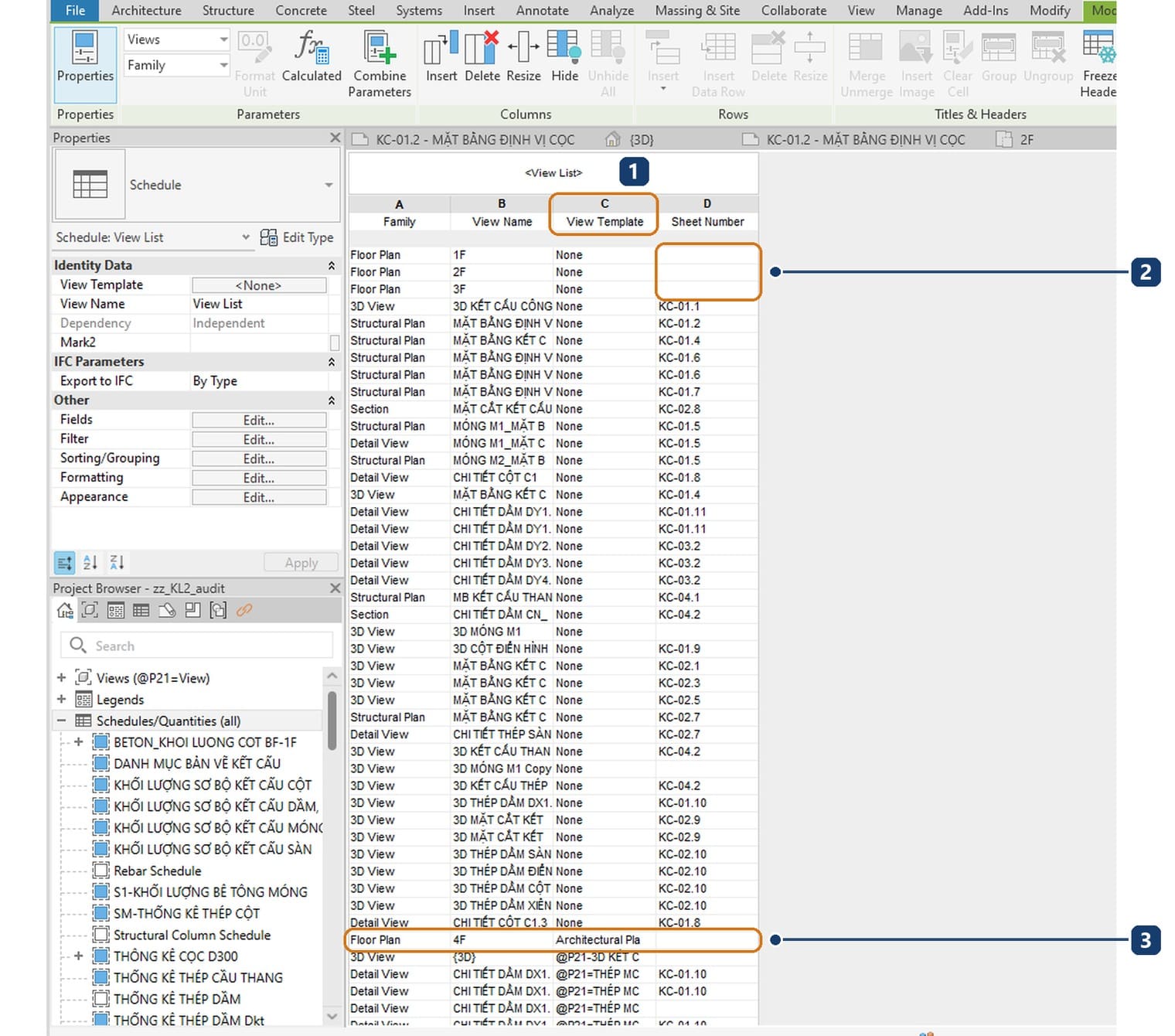

View › Schedules › View List. Đưa vào Family, View Name, View Template, Sheet Number; sắp theo View Template.
Dòng tổng ghi 109 khung nhìn, 40 để View Template là None, tức mỗi tờ có thể một kiểu nét. Đạt khi khung nhìn cùng loại dùng chung một mẫu.
Bước 9 — Tìm khung nhìn thừa với not on sheets

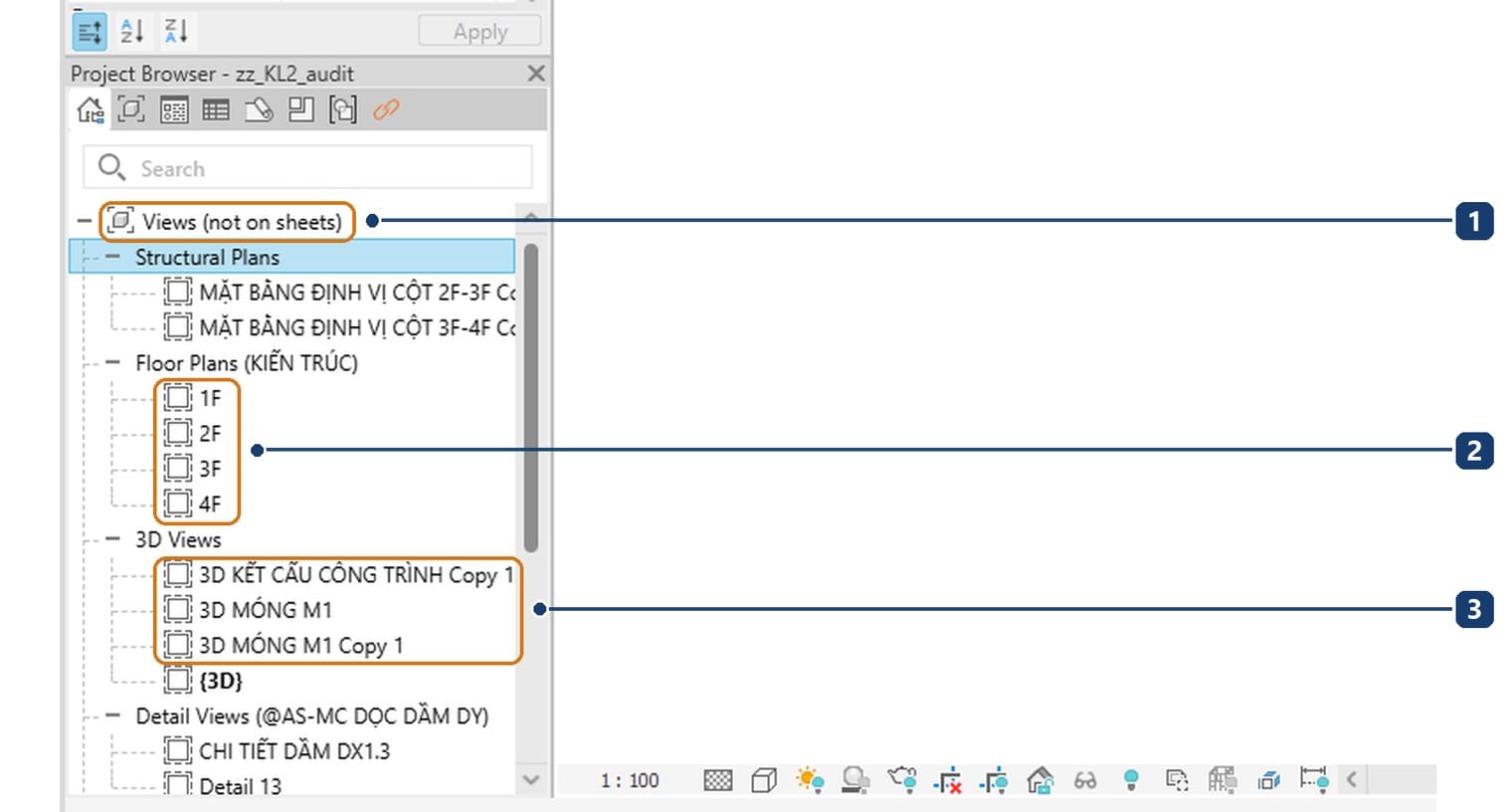

View › User Interface › Browser Organization, thẻ Views, tích sơ đồ not on sheets, bấm OK.
Cây còn 14 khung nhìn ngoài tờ, có hai bản nháp đuôi Copy 1 và hai khung nhìn chưa đặt tên Detail 7, Detail 13. Xóa bản nháp, xong đổi lại sơ đồ cũ.
Bước 10 — Đối chiếu Sheet List với số tờ, soát chữ có dấu
Mở bảng danh mục bản vẽ trong nhánh Schedules.

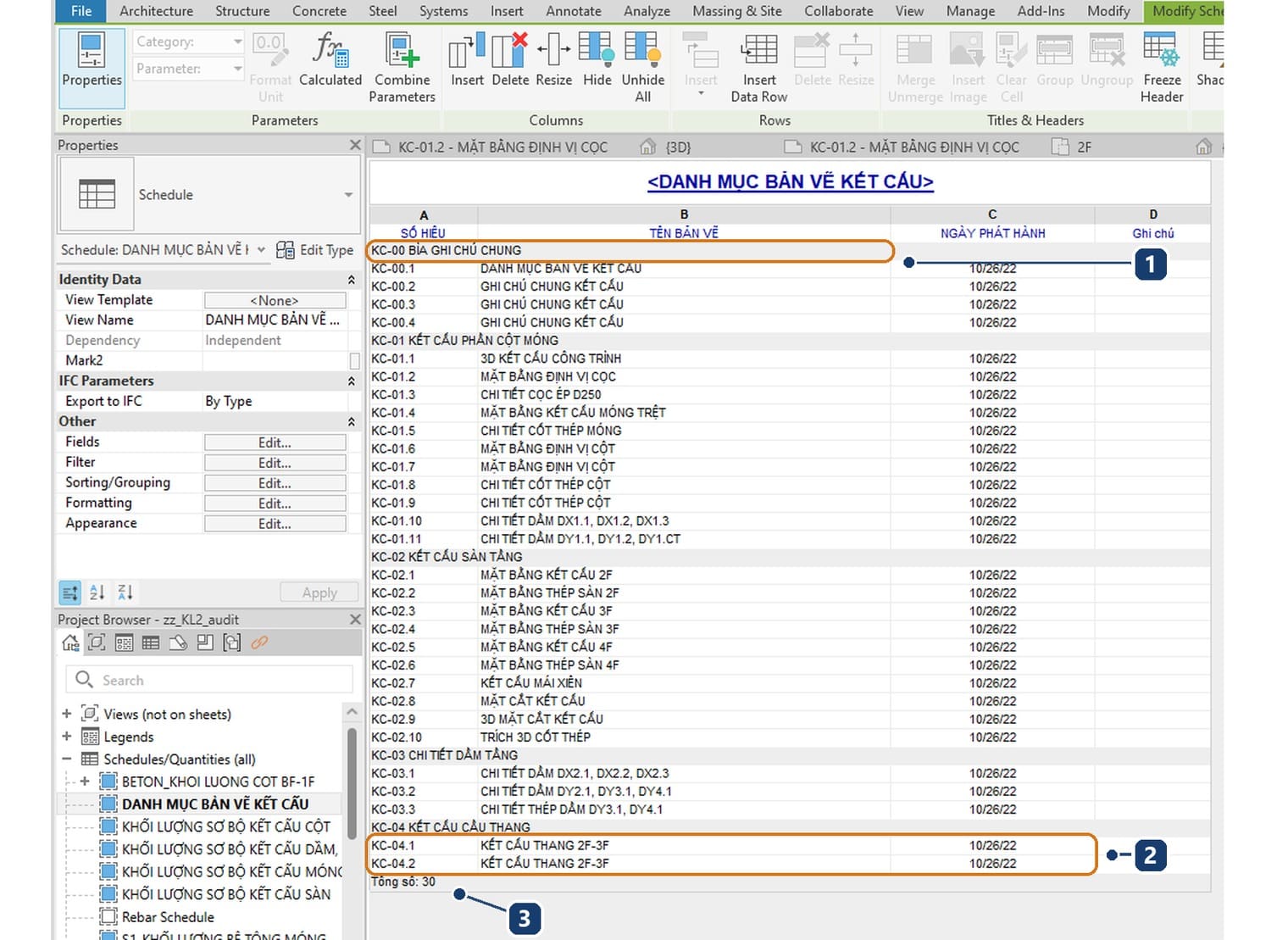

Danh mục ghi Tổng số: 30, cây Sheets cũng 30 tờ: khớp. Hai tờ KC-04.1 và KC-04.2 cùng tên KẾT CẤU THANG 2F-3F, nên đặt lại. Ở bảng này soát luôn chữ Ủ và chữ có dấu móc: một số phông hiện Ủ thành dấu bằng. Cách dàn danh mục có ở bài hồ sơ kết cấu trong Revit, cách đặt bảng nét và in thử có ở bài nét in trong Revit.
Purge Unused, liên kết và Audit: dọn mô hình
Bước 11 — Mở Purge Unused, chỉ đọc số trước

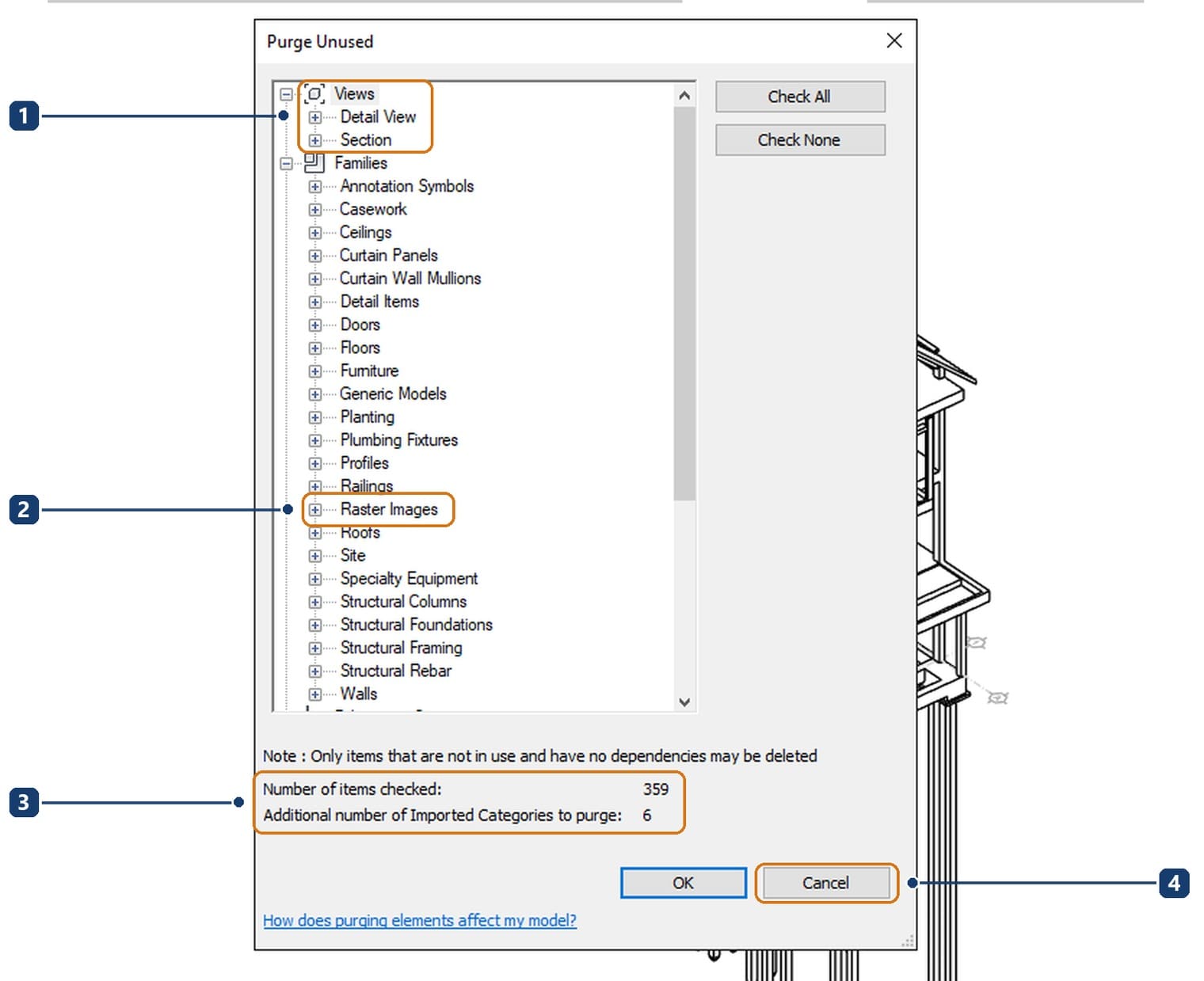

Manage › Settings › Purge Unused.
Mô hình ví dụ có 359 mục không dùng và 6 chủng loại đối tượng nhập chờ dọn. Bỏ tích kiểu muốn giữ rồi mới OK, chạy lại tới khi không còn mục nào.
Bước 12 — Soát Manage Links

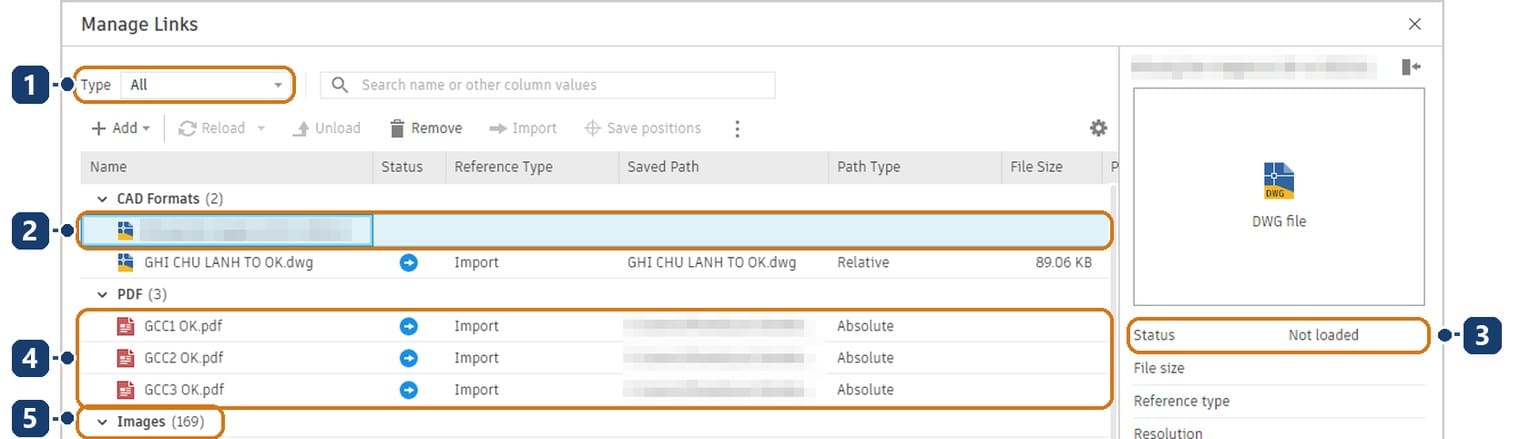

Manage › Manage Project › Manage Links. Hộp bản 2027 gom mọi liên kết vào một danh sách lọc theo Type.
Mô hình có 2 tệp DWG, 3 PDF và 169 ảnh nhập. Một DWG khung tên ở trạng thái Not loaded, số lần dùng 0: gỡ đi. Ba PDF là bản nhập, đường dẫn lưu kiểu Absolute tới thư mục cá nhân trên máy khác; ngưỡng đạt là đường dẫn tương đối, nằm trong thư mục dự án. Ảnh nhập là hình dạng thanh thép do một add-in sinh ra, chỗ đầu tiên cần xem khi tệp nặng.
Bước 13 — Mở bản sao với ô Audit

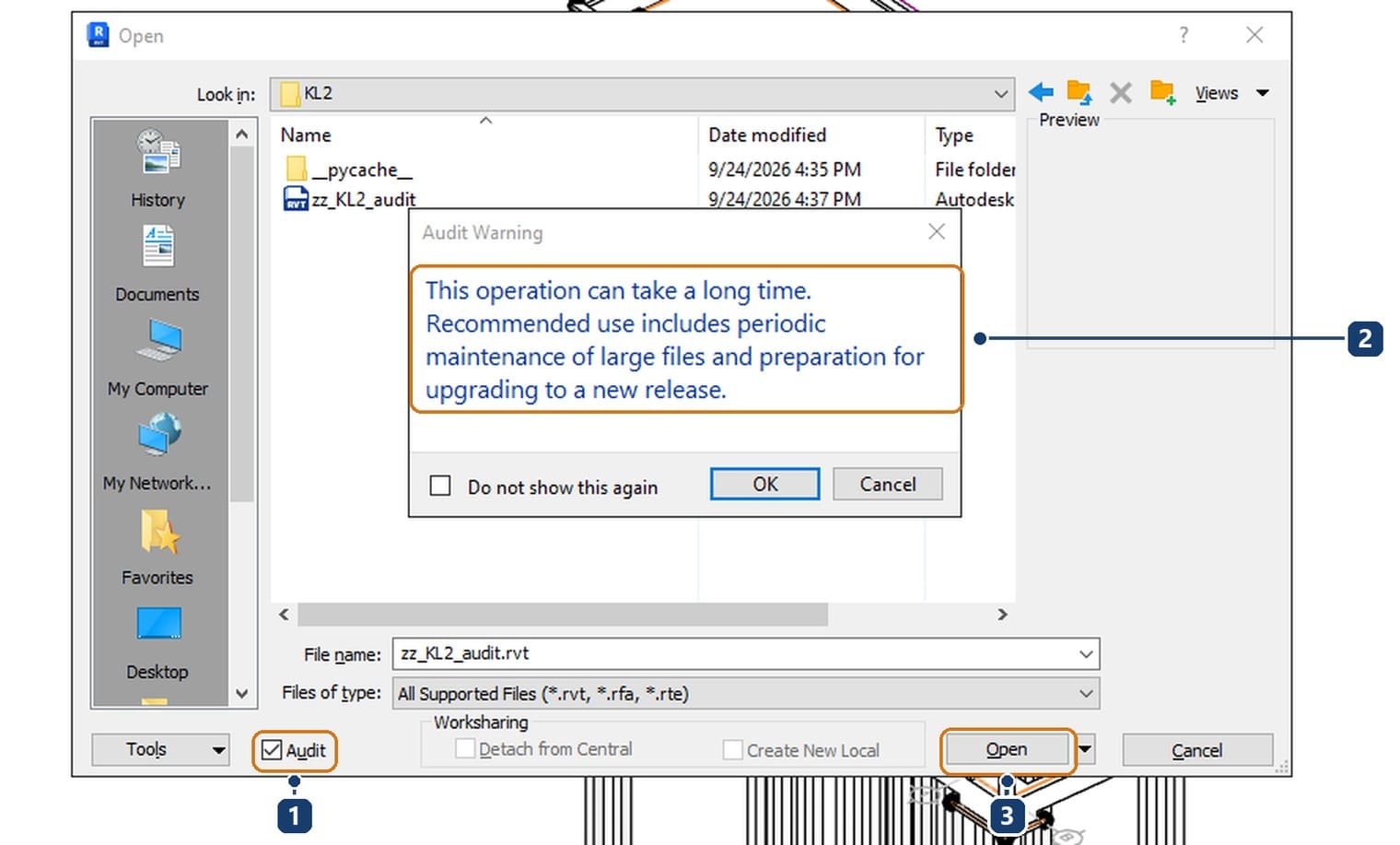

Bấm Ctrl+O mở hộp Open, chọn bản sao, tích ô Audit ở góc dưới trái.
Revit hiện hộp Audit Warning, bấm OK rồi Open. Tệp khoảng 62 MB lưu bằng bản cũ mở kèm Audit và nâng cấp mất khoảng hai phút. Mở xong, Warnings vẫn đủ 98 cảnh báo: Audit sửa cấu trúc tệp, không sửa cảnh báo.
Interference Check, làm việc nhóm và tệp xuất
Bước 14 — Kiểm làm việc nhóm và chạy Interference Check
Mở thẻ Collaborate. Tệp đã chia workset thì mọi người Synchronize with Central, bấm Relinquish All Mine, hộp Worksets phải trống cột Owner, Borrowers; xem bài file central và local.

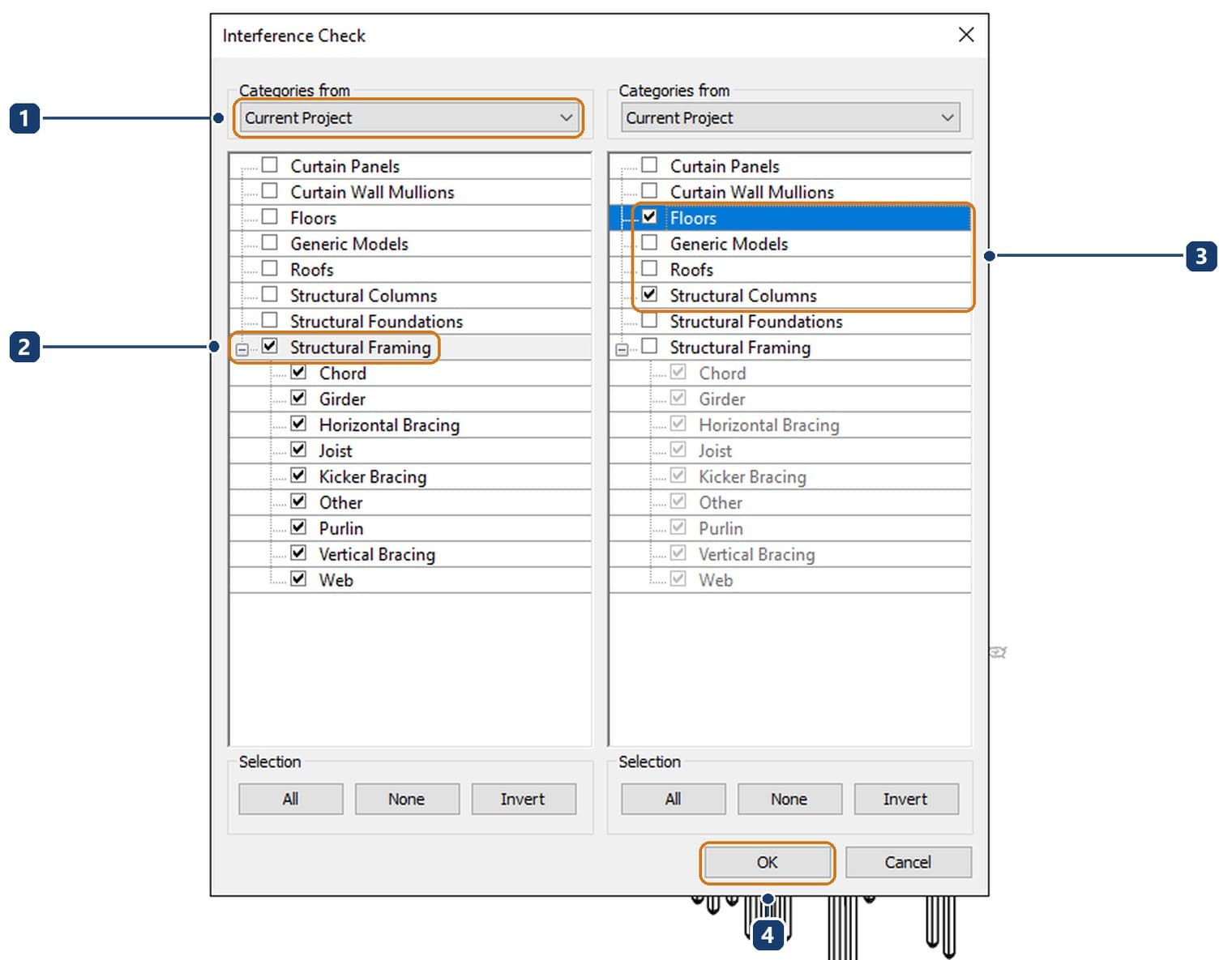

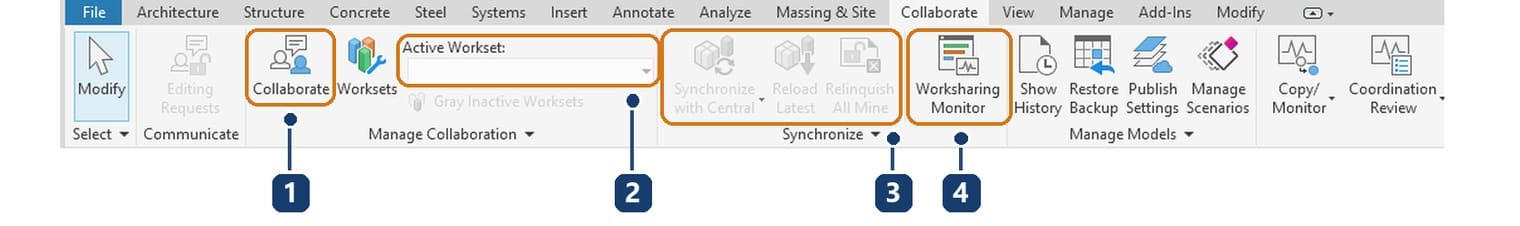

Bản sao ví dụ chưa chia workset nên panel Synchronize mờ, chỉ còn phần va chạm. Bấm Interference Check › Run Interference Check.
Dầm với sàn và cột trả về No Interference detected!. Danh sách không có Structural Rebar. Kiểm với mô hình cơ điện thì đổi Categories from sang tệp liên kết.
Bước 15 — Đối chiếu bộ tờ in với danh mục

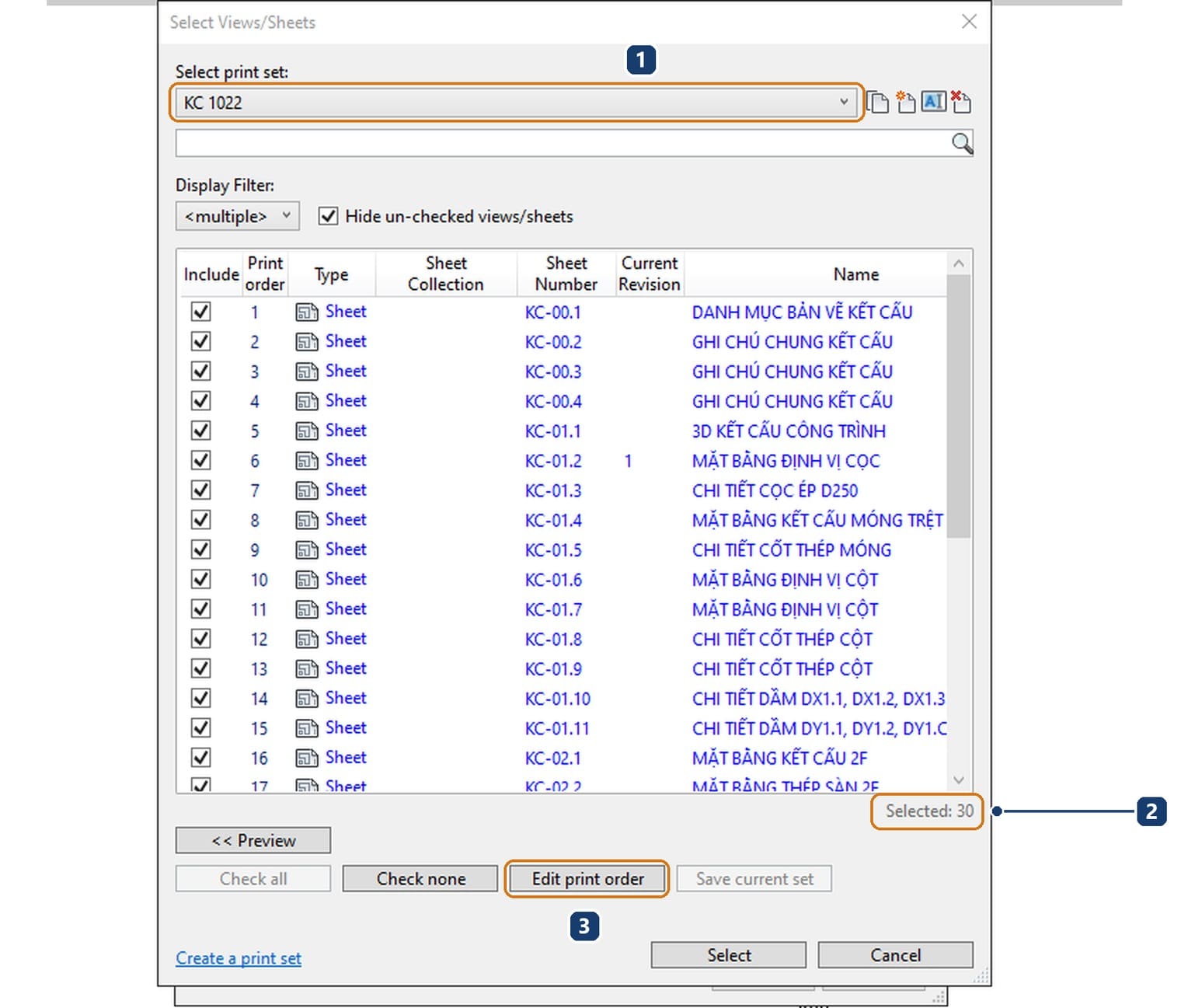

File › Export › PDF, chọn Selected views/sheets, bấm nút bút chì cạnh tên bộ.
Hộp Select Views/Sheets ghi Selected: 30, bằng số dòng danh mục. Cột Print order và nút Edit print order cho sắp thứ tự trang theo số hiệu tờ. Xuất xong mở PDF đếm trang, xem hướng giấy; DWG thì kiểm đơn vị, tên lớp, chữ có dấu. Thiết lập xuất có ở bài xuất bản vẽ Revit sang CAD, mô hình IFC ở bài xuất IFC từ Revit.
Bảng checklist Revit để in và ký nhận
In bảng này kèm hồ sơ nội bộ, người kiểm ghi ngày và ký ở cột cuối.
| Nhóm | Việc kiểm | Công cụ Revit 2027 | Đạt khi | Ngày, người kiểm |
|---|---|---|---|---|
| 1 Mô hình | Cảnh báo | Manage › Inquiry › Warnings | Nhánh thép trùng, thép ngoài vật chủ về 0 | |
| 1 Mô hình | Cấu kiện lạc chỗ | Khung nhìn 3D, lệnh ZF | Khung hình ôm sát công trình | |
| 1 Mô hình | Tham số trống, ràng buộc cao độ | Bảng thống kê sắp theo Mark | Không dòng Mark trống, Top Level bám cao độ | |
| 1 Mô hình | Cao độ, lưới trục | Bảng cao độ, mặt đứng | Tên và trị số khớp hồ sơ thiết kế | |
| 2 Cốt thép | Lớp bảo vệ | Concrete › Cover Settings | Chỉ còn kiểu theo quy ước | |
| 2 Cốt thép | Làm tròn chiều dài | Concrete › Reinforcement Settings | Bật, bước 10 mm | |
| 2 Cốt thép | Bảng thép | Bảng Structural Rebar theo Partition | Không Partition trống, tổng khớp tính tay | |
| 2 Cốt thép | Nhãn thép | Chọn nhãn trên bản vẽ | Nhãn đọc tham số, không gõ tay | |
| 3 Bản vẽ | Mẫu khung nhìn | View List, cột View Template | Khung nhìn cùng loại chung một mẫu | |
| 3 Bản vẽ | Khung nhìn thừa | Browser Organization, not on sheets | Không còn bản nháp Copy | |
| 3 Bản vẽ | Danh mục | Sheet List | Số dòng bằng số tờ, không trùng tên | |
| 3 Bản vẽ | Tham chiếu chéo | Ký hiệu mặt cắt, Detail Number | Trỏ đúng tờ, đúng số hình | |
| 4 Nét, chữ | Bảng nét | Manage › Additional Settings › Line Weights | Đậm nhạt phân biệt trên bản in thử | |
| 4 Nét, chữ | Chữ tiếng Việt | Danh mục, bảng thống kê, ghi chú | Mọi dấu hiện đúng | |
| 5 Dọn tệp | Mục không dùng | Manage › Purge Unused | Lần chạy cuối không còn mục | |
| 5 Dọn tệp | Liên kết, ảnh nhập | Manage › Manage Links | Không dòng Not loaded, không đường dẫn máy khác | |
| 5 Dọn tệp | Sức khỏe tệp | Hộp Open, ô Audit | Mở xong không báo lỗi | |
| 6 Nhóm | Đồng bộ, trả quyền | Synchronize with Central, Relinquish All Mine | Cột Owner, Borrowers trống | |
| 6 Nhóm | Va chạm | Collaborate › Interference Check | Rỗng, hoặc đã ghi nhận từng dòng | |
| 7 Tệp xuất | Bộ tờ | File › Export › PDF, Select Views/Sheets | Selected bằng số dòng danh mục | |
| 7 Tệp xuất | PDF, DWG | Mở tệp đã xuất | Đúng số trang, thứ tự, hướng giấy, đơn vị mm | |
| 8 Ký nhận | Tám nhóm trên | Bản in này | Đủ ngày và chữ ký |
Khi nó không chạy
| Hiện tượng | Nguyên nhân | Cách xử |
|---|---|---|
| Bấm Show, Revit hỏi có dò khung nhìn đang đóng không | Không khung nhìn nào đang mở chứa cấu kiện | Bấm OK, Revit tự mở khung nhìn phù hợp |
| Không tìm thấy Structural Rebar trong Interference Check | Chủng loại này không có trong danh sách của hộp | Bắt thép trùng bằng Warnings và bảng thép |
| Panel Synchronize mờ | Tệp chưa chia workset | Bỏ qua phần đồng bộ, vẫn kiểm liên kết và va chạm |
| Danh mục ít dòng hơn số tờ | Ô Appears In Sheet List của tờ bị bỏ tích | Tích lại trong Properties của tờ |
| Mở với Audit rất lâu | Audit rà toàn bộ tệp, cộng nâng cấp nếu tệp cũ | Chạy trên bản sao, ngoài giờ làm |
Bốn điều hay nghe sai
| Điều hay nghe | Revit 2027 thực sự làm gì |
|---|---|
| Audit sửa luôn cảnh báo | Mở bằng Audit xong vẫn đủ 98 cảnh báo |
| Cảnh báo trùng Mark nào cũng phải sửa | Cấu kiện giống nhau mang chung số hiệu là quy ước hồ sơ |
| Interference Check dò được cả cốt thép | Danh sách chủng loại của hộp không có Structural Rebar |
| Mở tệp không báo gì nhiều là mô hình sạch | Lúc mở, Revit chỉ hiện 2 cảnh báo; hộp Warnings có 98 |
Tóm lại, kiểm tra mô hình Revit hiệu quả khi đúng thứ tự và mỗi nhóm có một con số để so.
Câu hỏi thường gặp
Có phải xóa hết cảnh báo trước khi phát hành không?
Không bắt buộc. Nhóm làm sai số liệu như thép trùng chỗ, thép ngoài cấu kiện phải về 0; nhóm khác ghi lý do giữ.
Purge Unused và Audit khác nhau thế nào?
Purge Unused xóa kiểu, family, khung nhìn không dùng. Audit rà và sửa cấu trúc tệp khi mở, không xóa gì của người dùng.
Trùng Mark có phải lỗi không?
Tùy. Hai cột cùng tiết diện mang chung số hiệu C1.1 là cố ý; hai cấu kiện khác nhau cùng số mới là lỗi.
Tệp chưa chia workset có cần kiểm nhóm làm việc nhóm?
Có, nhưng chỉ còn liên kết và va chạm. Phần đồng bộ, trả quyền chỉ áp dụng cho tệp central.
Checklist Revit này dùng cho mô hình kiến trúc được không?
Được, trừ nhóm cốt thép; bảng thống kê ở bước 4 thì đổi sang chủng loại của bộ môn mình.
