Mở mặt bằng trần, bấm Lighting Fixture, rồi bấm vào chỗ cần đặt đèn. Máy báo đỏ một câu về host, hoặc đèn rơi xuống sàn thay vì nằm trên trần. Chuyện này xảy ra vì trần nằm trong mô hình kiến trúc liên kết, còn đèn thì đang tìm mặt phẳng khác.
Bài này đặt đèn Revit trên bản 2027 theo đúng thứ tự: nạp family đèn, bám đèn vào trần của mô hình link, đặt công tắc, gom đèn vào Switch System, rồi nối mạch về tủ điện. Muốn học trọn hệ điện trên một công trình mẫu, xem khóa Revit MEP của Viện.
Đèn Revit nằm ở nhóm nào và cần gì trước khi đặt
Đèn thuộc nhóm Lighting Fixtures. Công tắc thì không: nó thuộc nhóm Lighting Devices, đặt bằng lệnh khác. Hai nhóm này gặp nhau ở Switch System, thứ ghi lại đèn nào do công tắc nào điều khiển.
Trước khi đặt đèn, ba thứ phải có sẵn:
| Cần có | Vì sao |
|---|---|
| Mặt bằng trần (Reflected Ceiling Plan) của tầng | Đây là khung nhìn nhìn ngược lên trần, đúng cái bạn đang bố trí |
| Mô hình kiến trúc đã liên kết, thấy được trần | Đèn âm trần bám vào mặt trần, mà trần thường nằm trong file kiến trúc |
| Family đèn và family công tắc đã nạp vào dự án | Tệp mẫu của đơn vị nhiều khi chưa có family đèn nào |

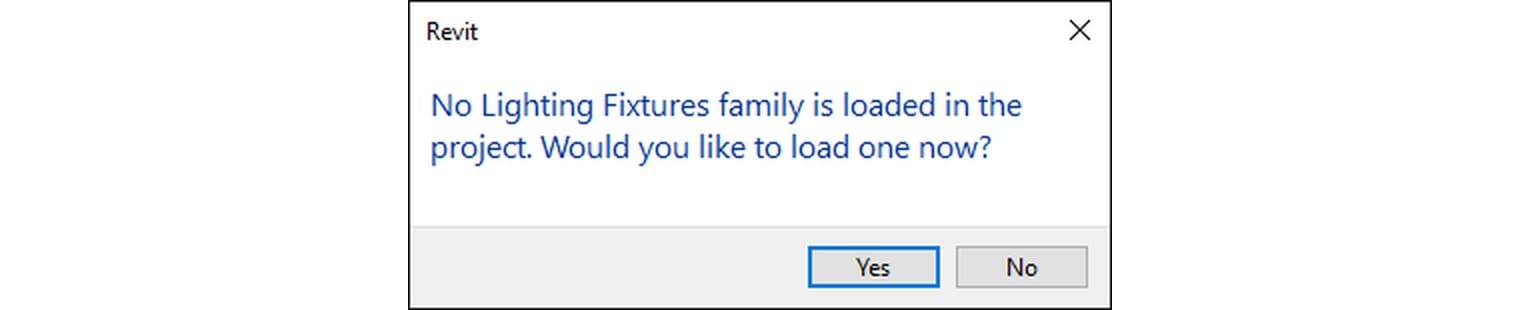

Điều thứ ba hay bị quên. Bấm Lighting Fixture trong một tệp chưa có family đèn thì Revit hỏi thẳng.
Chuẩn bị tệp và thư viện đèn
Bài file Revit MEP mẫu hướng dẫn lấy bản sao file mẫu của Viện và liên kết mô hình kiến trúc Snowdon Towers có sẵn trong thư mục Samples của bản cài. Tệp ấy có mặt bằng trần từng tầng, đủ để làm theo bài này.

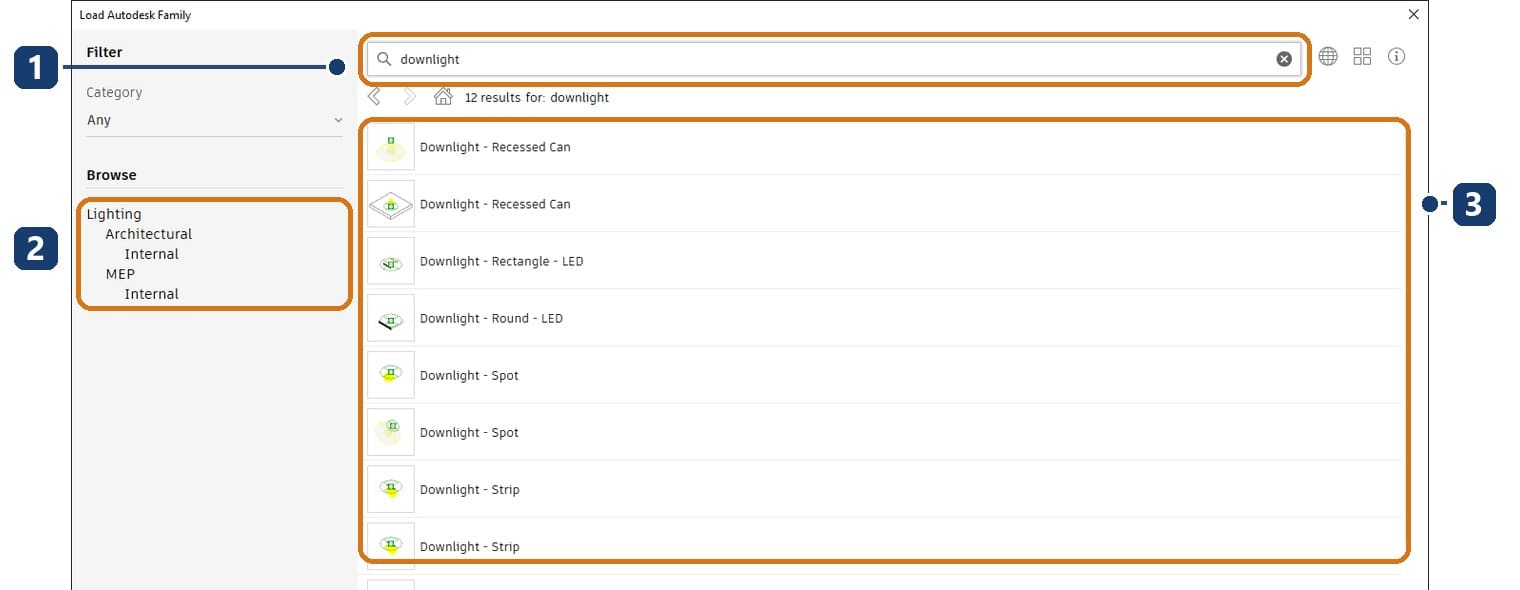

Family đèn lấy từ nội dung trực tuyến của Autodesk: Insert › Load from Library › Load Autodesk Family. Gõ downlight vào ô tìm là ra một loạt, chia theo hai nhánh Lighting › Architectural › Internal và Lighting › MEP › Internal.
Hai nhánh ấy là hai bộ nội dung khác nhau, tên family có thể trùng. Trước khi dùng một family cho hồ sơ điện, kiểm nhanh: đặt thử một cái rồi bấm Create Systems › Power, nếu tạo được mạch thì family có connector điện.

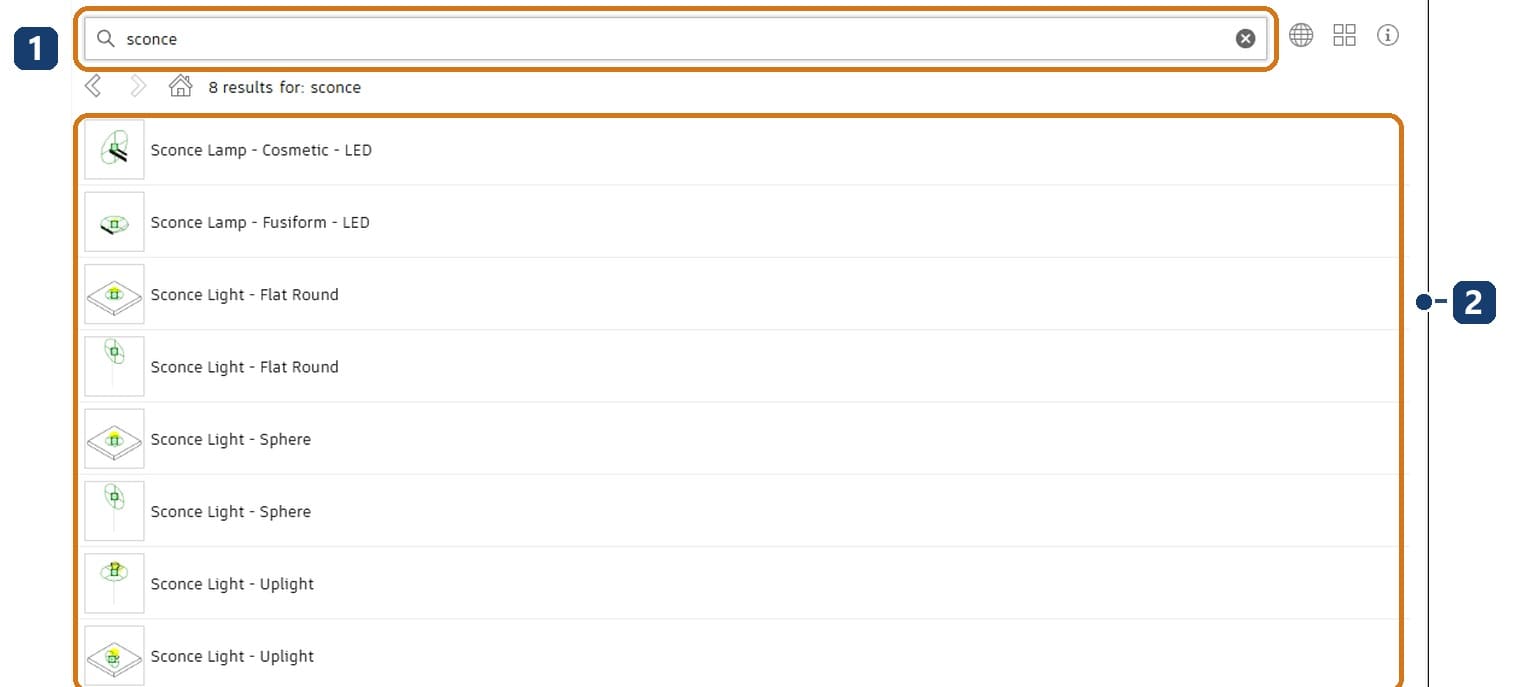

Đèn tường tìm bằng từ khóa sconce, còn công tắc tìm bằng lighting switch rồi chọn family Lighting Switches.
Bước 1–4: mở mặt bằng trần và nạp family
Bước 1. Trong Project Browser, mở Ceiling Plans của tầng đang làm. Bảng Properties của khung nhìn nên để Discipline là Electrical để thấy thiết bị điện rõ hơn nền kiến trúc.
Bước 2. Vào Systems › Electrical › Lighting Fixture. Nếu dự án chưa có family đèn, Revit hỏi nạp ngay; trả lời No rồi nạp có chọn lọc theo hai bước sau, để khỏi kéo nhầm family không dùng.
Bước 3. Vào Insert › Load from Library › Load Autodesk Family, gõ downlight, tích một hoặc hai family, bấm Load.
Bước 4. Lặp lại cho sconce nếu cần đèn tường, và cho lighting switch để lấy family Lighting Switches. Family đã nạp nằm ở Project Browser › Families › Lighting Fixtures và Lighting Devices.
Bước 5–8: đặt đèn downlight revit lên trần của mô hình link
Bước 5. Gọi lại Systems › Electrical › Lighting Fixture. Ribbon chuyển sang tab Modify | Place Fixture. Chọn kiểu đèn trong Type Selector.

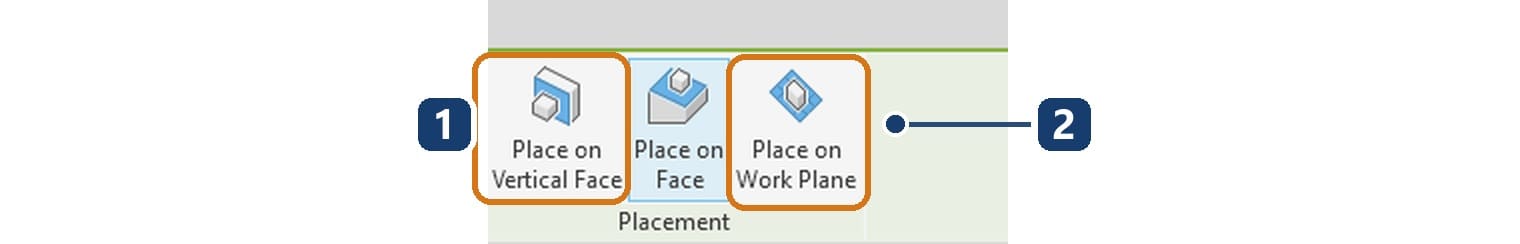

Bước 6. Nhìn panel Placement trên ribbon. Family bám mặt có ba kiểu đặt. Place on Vertical Face bám mặt đứng như tường, Place on Face bám mặt bất kỳ nhìn thấy trong khung nhìn, Place on Work Plane đặt theo mặt phẳng làm việc khi không có mặt nào để bám.
Bước 7. Giữ Place on Face, rê chuột lên vùng trần. Thanh trạng thái dưới cùng hiện tên mô hình liên kết, nghĩa là con trỏ đang bắt đúng mặt trần trong file kiến trúc. Bấm để đặt đèn, rồi bấm tiếp cho các vị trí còn lại.

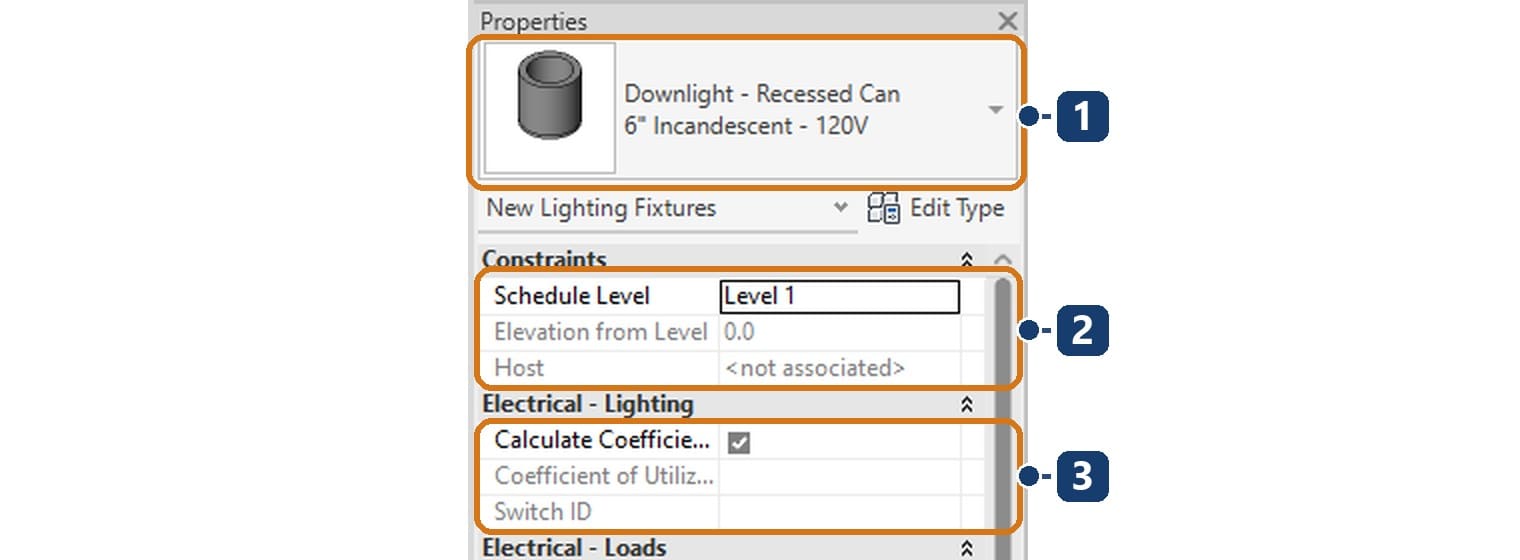

Bước 8. Bấm Esc hai lần, chọn một đèn vừa đặt và đọc bảng Properties. Dòng Host cho biết đèn bám vào đâu, Elevation from Level là cao độ so với cao độ tầng, Schedule Level là tầng mà đèn được tính vào bảng thống kê.
Đây cũng là chỗ trả lời câu hỏi hay gặp về đèn trần revit: đèn không nằm ở cao độ bạn gõ, nó nằm ở mặt trần mà nó bám. Trần trong file kiến trúc đổi cao độ thì đèn đi theo.
Bước 9–11: sửa điện áp family rồi nối mạch chiếu sáng revit

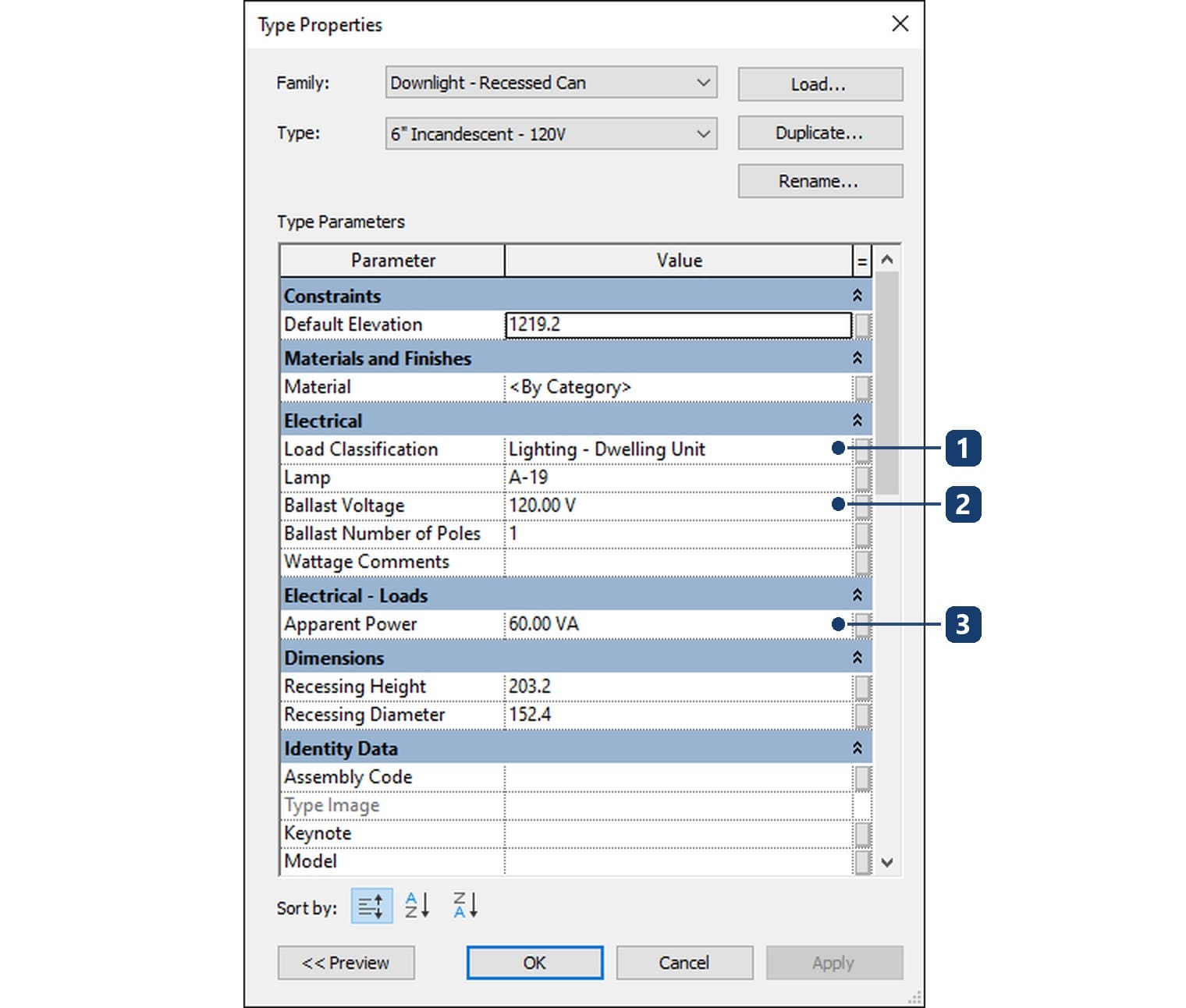

Bước 9. Chọn một đèn, bấm Edit Type. Family đèn của Autodesk dựng theo lưới Mỹ nên Ballast Voltage là 120 V. Nhân bản kiểu bằng Duplicate, đặt tên theo hồ sơ của bạn, rồi sửa Ballast Voltage thành 220 V cho khớp lưới trong nước. Cũng ở hộp này có Load Classification, Apparent Power và hai kích thước lỗ khoét trần.

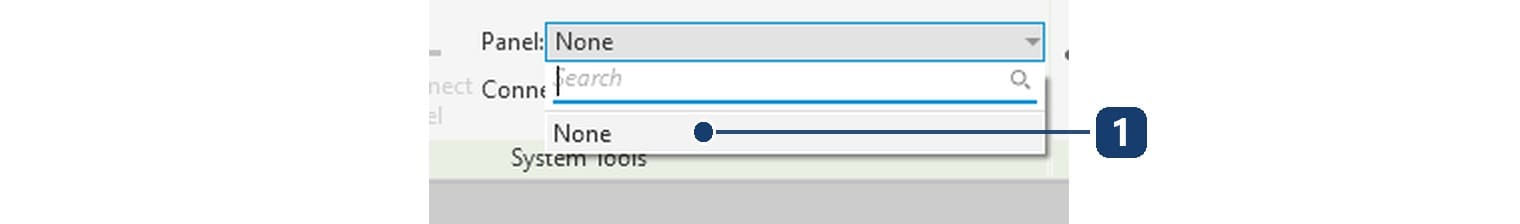

Bỏ qua bước này thì bước sau tắc: danh sách tủ khi nối mạch sẽ trống, vì không hệ phân phối nào trong dự án khớp 120 V.
Bước 10. Chọn các đèn cùng một tuyến: bấm đèn thứ nhất rồi giữ Ctrl bấm các đèn còn lại. Trên tab Modify | Lighting Fixtures, panel Create Systems có hai nút: Power tạo mạch điện, Switch tạo hệ công tắc.

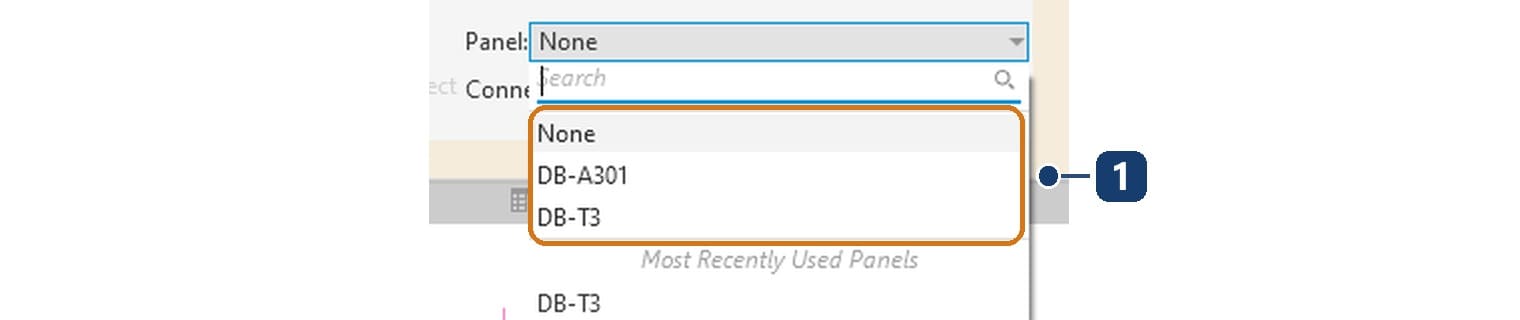

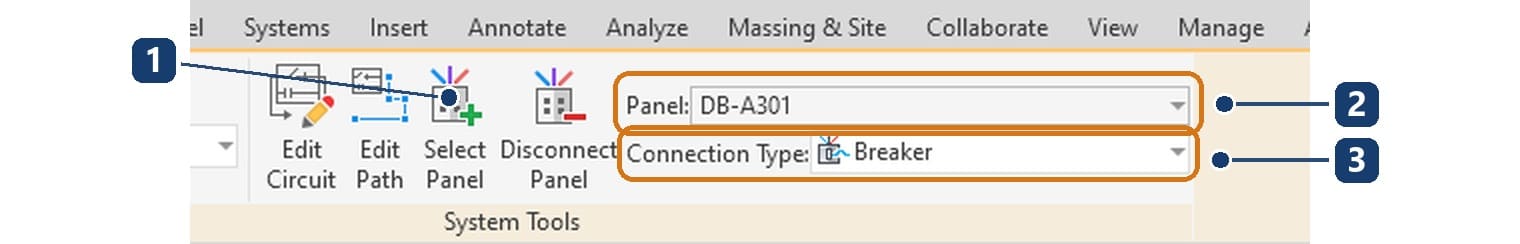

Bước 11. Bấm Power. Ribbon chuyển sang tab Electrical Circuits. Mở ô Panel và chọn tủ nhận mạch này, ví dụ tủ căn hộ. Ô Connection Type hiện Breaker.
Cách khai điện áp, hệ phân phối và đọc bảng phụ tải của tủ nằm ở bài tủ điện trong Revit.
Bước 12–15: công tắc và Switch System

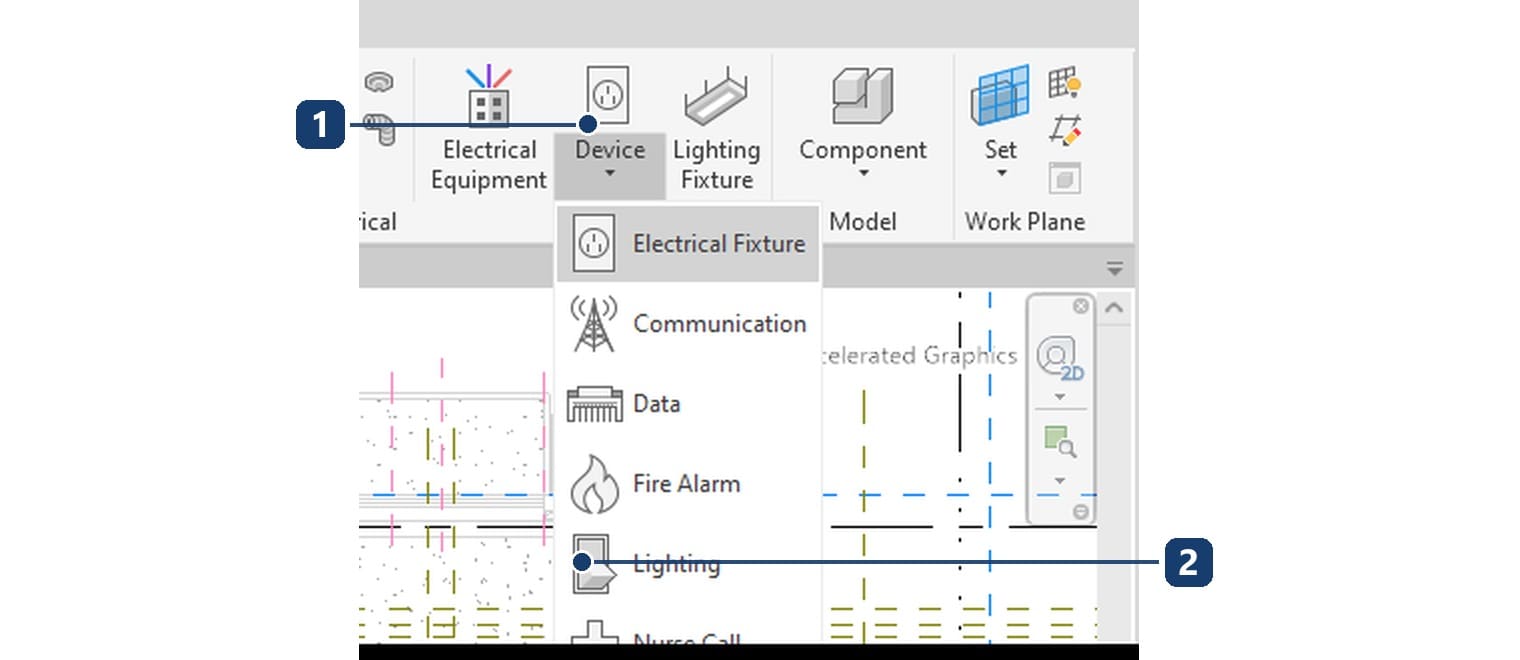

Bước 12. Vào Systems › Electrical › Device, bấm mũi tên dưới nút để mở danh sách, chọn Lighting. Đây là nhóm Lighting Devices, khác nhóm Lighting Fixtures của đèn.
Bước 13. Chọn kiểu công tắc trong Type Selector, rồi chọn Place on Vertical Face trên panel Placement và bấm vào tường. Công tắc bám mặt tường nên sau này tường dịch thì công tắc đi theo.

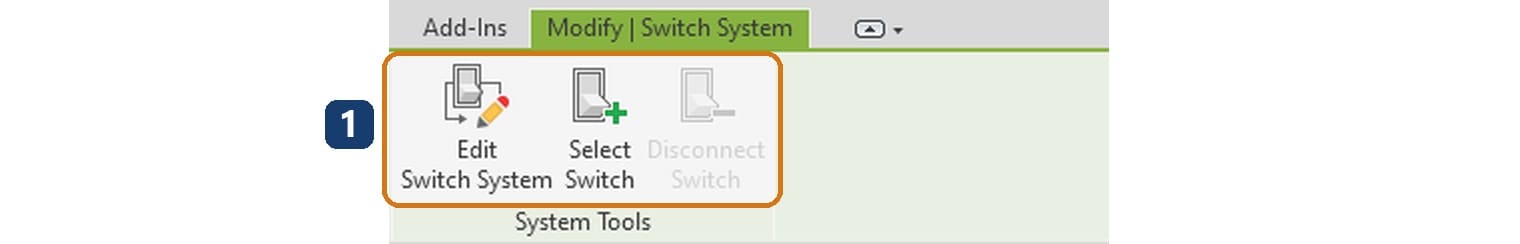

Bước 14. Chọn các đèn do công tắc ấy điều khiển, bấm Create Systems › Switch. Ribbon chuyển sang tab Modify | Switch System với ba nút: Edit Switch System để thêm bớt đèn, Select Switch để chỉ định công tắc, Disconnect Switch để bỏ.

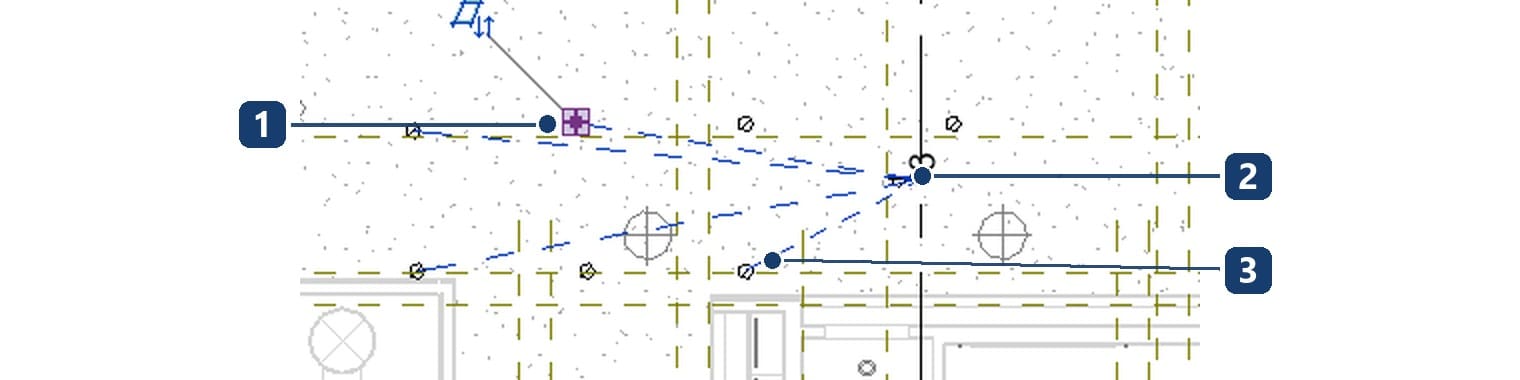

Bước 15. Bấm Select Switch rồi bấm vào công tắc vừa đặt. Chọn lại một đèn bất kỳ trong nhóm, nét đứt hiện ra nối các đèn với công tắc: đó là Switch System. Tham số Switch ID trong Properties của đèn là chỗ Revit ghi mã công tắc điều khiển nó.
Switch System độc lập với mạch điện. Đèn vẫn phải nằm trong một mạch Power thì mới có tải trong tủ, còn công tắc chỉ ghi lại quan hệ điều khiển.
Đèn tường và chỗ không có trần
Ba kiểu bám ở bước 6 chính là ba tình huống hay gặp trên công trường.
| Tình huống | Kiểu bám | Lưu ý |
|---|---|---|
| Đèn âm trần, trần nằm trong file kiến trúc | Place on Face, bấm vào mặt trần | Thanh trạng thái phải hiện tên mô hình liên kết |
| Đèn gắn tường, đèn hắt | Place on Vertical Face, bấm vào tường | Ký hiệu mặt bằng của đèn tường phụ thuộc family |
| Phòng kỹ thuật, tầng hầm không có trần | Place on Work Plane | Đặt mặt phẳng làm việc ở cao độ treo đèn rồi mới đặt |
Trang Place Lighting Fixtures của Autodesk nói thêm một điều đáng nhớ: đèn nằm ngoài ranh giới Space thì dữ liệu chiếu sáng của Space không nhận được đèn ấy, và chỗ chữa là bật Room Calculation Point trong family.
Từ CAD sang Revit: ký hiệu đèn trong cad và bố trí đèn
Người vẽ CAD tìm ký hiệu đèn trong cad để chèn block cho từng loại đèn, rồi kẻ tay nét nối đèn với công tắc, rồi đếm đèn bằng tay để ra bảng.
| Việc | AutoCAD | Revit |
|---|---|---|
| Ký hiệu đèn trên mặt bằng | Block chèn vào bản vẽ | Nét 2D nằm trong family đèn |
| Cao độ đèn | Ghi chú bằng chữ | Đèn bám mặt trần, cao độ đọc từ Host |
| Đèn nào theo công tắc nào | Nét nối vẽ tay | Switch System, tham số Switch ID |
| Tải chiếu sáng | Cộng tay sang bảng | Cộng vào tủ theo mạch và phân loại tải |
| Đếm đèn | Đếm thủ công | Bảng thống kê Lighting Fixtures |
Muốn ký hiệu giống chuẩn công ty thì sửa nét 2D trong family đèn, cách làm ở bài family đèn trong Revit.
Khi đèn không bám được trần
| Hiện tượng | Nguyên nhân | Cách xử |
|---|---|---|
| Máy báo không tìm được host | Đang ở kiểu bám không hợp, hoặc chỗ bấm không có mặt nào | Đổi kiểu bám trên panel Placement, hoặc bấm đúng vùng có trần |
| Đèn nằm sai cao độ | Đèn đang bám work plane chứ không bám trần | Chọn đèn, dùng Pick New trên panel Work Plane để chỉ lại mặt trần |
| Bấm Lighting Fixture thì máy hỏi nạp family | Dự án chưa có family đèn nào | Nạp bằng Load Autodesk Family rồi gọi lại lệnh |
| Ô Panel khi nối mạch chỉ có None | Điện áp family đèn không khớp hệ phân phối của dự án | Sửa Ballast Voltage của kiểu đèn, hoặc thêm định nghĩa điện áp |
| Đèn mất chỗ bám sau khi cập nhật link | Mặt trần cũ không còn trong link | Chọn đèn rồi dùng Pick New trên panel Work Plane để chỉ sang trần mới |
| Chọn đèn mà không thấy nét đứt về công tắc | Đèn chưa nằm trong Switch System nào | Chọn đèn, Create Systems › Switch, rồi Select Switch |
Ba điều hay nghe sai về đèn trong Revit 2027
| Điều hay nghe | Bản 2027 thực sự làm gì |
|---|---|
| Công tắc cùng nhóm với đèn | Đèn là Lighting Fixtures, công tắc là Lighting Devices, đặt bằng hai lệnh khác nhau |
| Nối đèn với công tắc là đã có mạch | Switch System chỉ ghi quan hệ điều khiển; tải chỉ vào tủ khi đèn nằm trong mạch Power |
| Family tải về là dùng được ngay | Family của thư viện Autodesk mang điện áp 120 V, phải sửa cho khớp lưới 220 V |
Câu hỏi thường gặp
Đặt đèn trong mặt bằng trần hay mặt bằng tầng?
Mặt bằng trần. Đó là khung nhìn nhìn ngược lên trần, thấy đúng mặt mà đèn bám vào.
Vì sao đèn không bám vào trần của mô hình liên kết?
Vì kiểu bám đang không phải Place on Face, hoặc chỗ bấm không có mặt trần. Rê chuột và nhìn thanh trạng thái: phải thấy tên mô hình liên kết.
Tải về family đèn downlight revit ở đâu cho nhanh?
Insert › Load from Library › Load Autodesk Family rồi tìm downlight. Nhớ kiểm điện áp trong Type Properties trước khi nối mạch.
Switch System khác mạch điện chỗ nào?
Switch System ghi đèn nào do công tắc nào điều khiển. Mạch điện mới là thứ mang tải về tủ và hiện trong bảng phụ tải.
Đổi đèn hàng loạt sang kiểu khác được không?
Được. Chọn một đèn, chuột phải chọn Select All Instances, rồi đổi kiểu trong Type Selector.
