Thời gian mất oan khi dựng mô hình cơ điện phần lớn không nằm ở chỗ vẽ, mà ở chỗ Revit hiện một hộp vàng rồi bạn đoán xem nó muốn gì. Chữ trong hộp ấy luôn nói đúng nguyên nhân, chỉ là nói bằng tiếng Anh.
Bài này gom lỗi revit mep hay gặp nhất khi dựng ống gió, ống nước, máng cáp, chữa cháy và Space, kèm nguyên văn câu Revit 2027 báo, lý do thật sự và cách xử. Mỗi lỗi có đường dẫn sang bài dạy kỹ phần đó. Muốn học bài bản từ đầu, xem khóa Revit MEP của Viện; khái niệm nền có ở bài Revit MEP là gì.

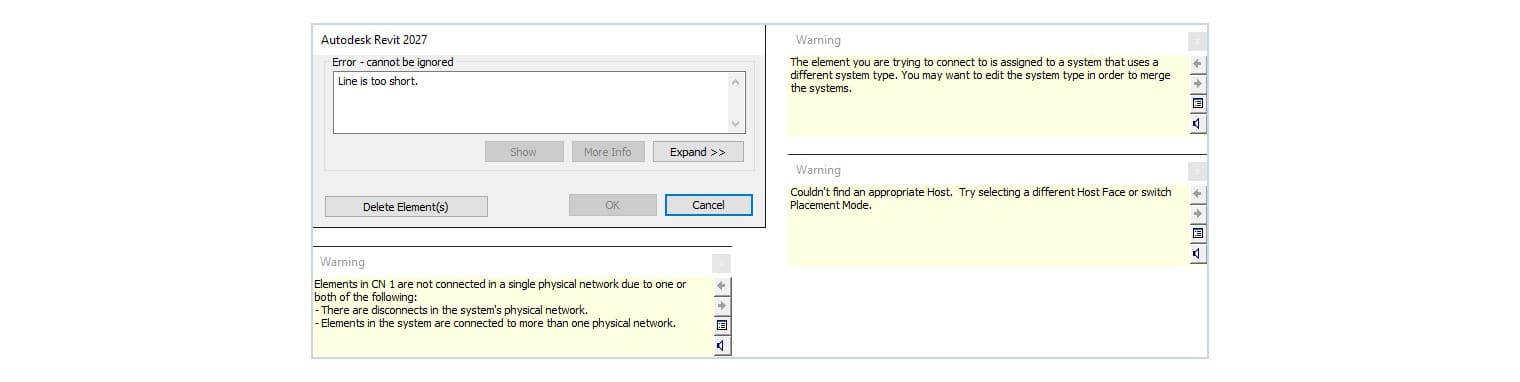

Bảng tra nhanh 12 lỗi Revit MEP
| Revit báo gì, hoặc bạn thấy gì | Nguyên nhân thật | Cách xử |
|---|---|---|
| Line is too short | Chênh cao độ hoặc đoạn vừa bấm ngắn hơn chỗ cần cho hai co | Tăng chênh cao độ, giảm cỡ ống, hoặc bấm điểm xa hơn |
| The segment is being drawn from the wrong side… | Điểm vừa bấm nằm về phía đoạn ống không nối tới được | Cancel, Esc kết thúc tuyến, vẽ đoạn mới từ đầu hở |
| …assigned to a system that uses a different system type | Hai đầu thuộc hai kiểu hệ khác nhau | Đổi System Type của một trong hai hệ cho trùng |
| …not connected in a single physical network | Hệ còn đầu hở, hoặc thành viên nằm ở hai mạng rời | Bật Show Disconnects, nối đầu hở |
| Nút Routing Preferences mờ hoặc không có | Cấu kiện thuộc mô hình liên kết, hoặc đang chọn ống mềm | Sửa trong tệp gốc; ống mềm dùng nhóm Fittings |
| Space is not in a properly enclosed region | Liên kết chưa bật Room Bounding, hoặc vùng hở thật | Bật Room Bounding cho liên kết; vá bằng Space Separator |
| Multiple Spaces are in the same enclosed region | Hai Space nằm trong một vùng kín | Bấm Delete Space(s) ngay trên hộp cảnh báo |
| The routing solution failed because there is no default fitting type… | Loại ống luồn dây chưa gán family phụ kiện | Edit Type, gán family vào dòng trống trong nhóm Fittings |
| None of the created elements are visible… | Nhóm đối tượng bị tắt trong khung nhìn đang mở | Bật nhóm trong Visibility/Graphics, hoặc đổi View Template |
| Couldn't find an appropriate Host… | Đang ở kiểu bám không hợp, hoặc chỗ bấm không có mặt | Đổi kiểu bám trên panel Placement, hoặc bấm vùng có trần |
| Ô Flow của ống là 0 dù miệng gió có lưu lượng | Family miệng gió giữ lưu lượng ở tham số riêng | Dùng family có tham số Flow chuẩn, xem mục cuối bài |
| Một tuyến mà System Name ra hai tên | Hai đoạn không thật sự nối, Revit tách thành hai hệ | So System Name hai đầu, nối lại bằng Connect Into |
Sáu mục dưới đây nói kỹ từng nhóm.
Ống không nối được: bốn kiểu và cách sửa
Câu ống không nối được gom bốn tình huống khác hẳn nhau, và mỗi tình huống có một cách chữa riêng.
Một, hai đầu khác kiểu hệ. Revit không gộp hai hệ khác System Type. Nó giữ hai hệ riêng và hiện cảnh báo The element you are trying to connect to is assigned to a system that uses a different system type. Chọn một hệ rồi đổi kiểu trong Properties cho trùng kiểu của tuyến chính. Cách phân biệt System Classification, System Type và System Name nằm ở bài hệ thống trong Revit MEP.

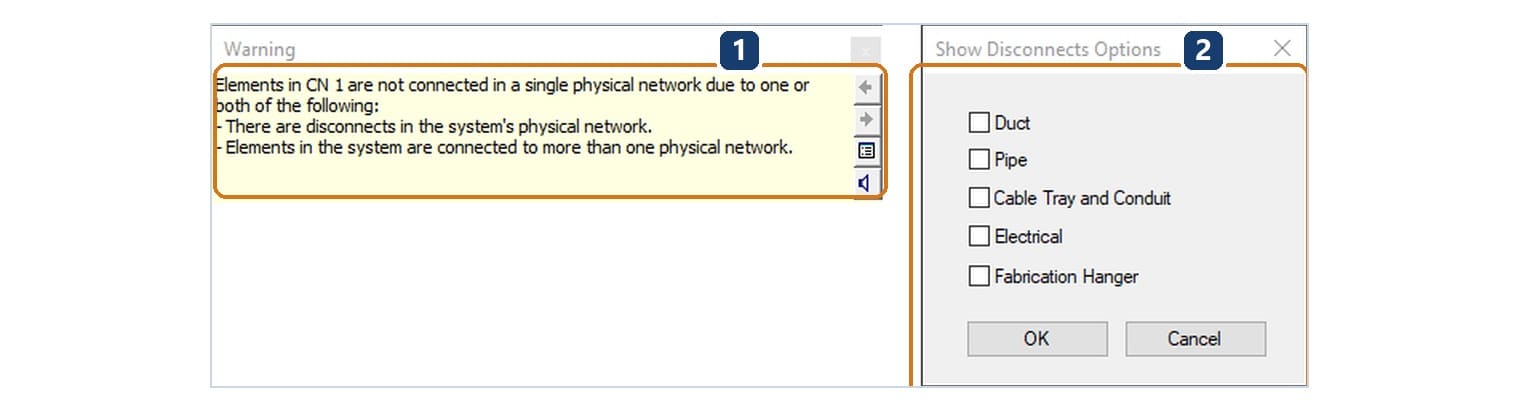

Hai, hệ còn đầu hở. Lệnh kiểm nối báo Elements in … are not connected in a single physical network. Hộp Show Disconnects Options cho bật dấu ở từng bộ môn: Duct, Pipe, Cable Tray and Conduit, Electrical, Fabrication Hanger. Bật xong, mỗi đầu hở hiện một ký hiệu cảnh báo ngay trên khung nhìn.

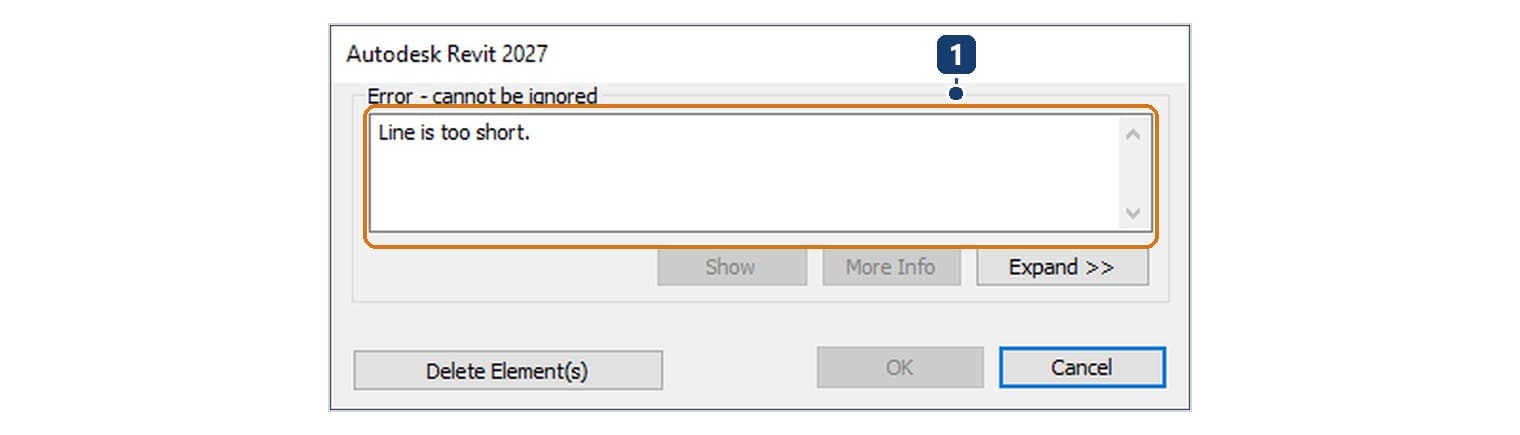

Ba, chỗ nối không đủ chỗ cho phụ kiện. Hay gặp nhất là hộp đỏ Line is too short khi bấm Create Riser, hoặc There was not enough room to place the required fittings khi nối đầu phun chữa cháy quá gần một mối nối cũ. Đây là hộp Error – cannot be ignored: bấm Cancel rồi làm lại với khoảng cách rộng hơn, đừng cố bấm OK.
Bốn, ống chỉ chạm hình học chứ chưa cắm vào điểm nối. Trông như đã nối, nhưng thiết bị vẫn nằm ở nhóm Unassigned của System Browser. Rê chuột tới khi thanh trạng thái đọc đúng tên connector rồi mới bấm, hoặc dùng Connect Into. Cách bắt điểm nối có ở bài vẽ ống gió trong Revit.
Routing preferences greyed out: vì sao nút Edit mờ
Người dùng tiếng Anh gõ tìm routing preferences greyed out rất nhiều, vì mở Type Properties ra mà không bấm được vào đâu. Trên Revit 2027 có hai lý do khác nhau.

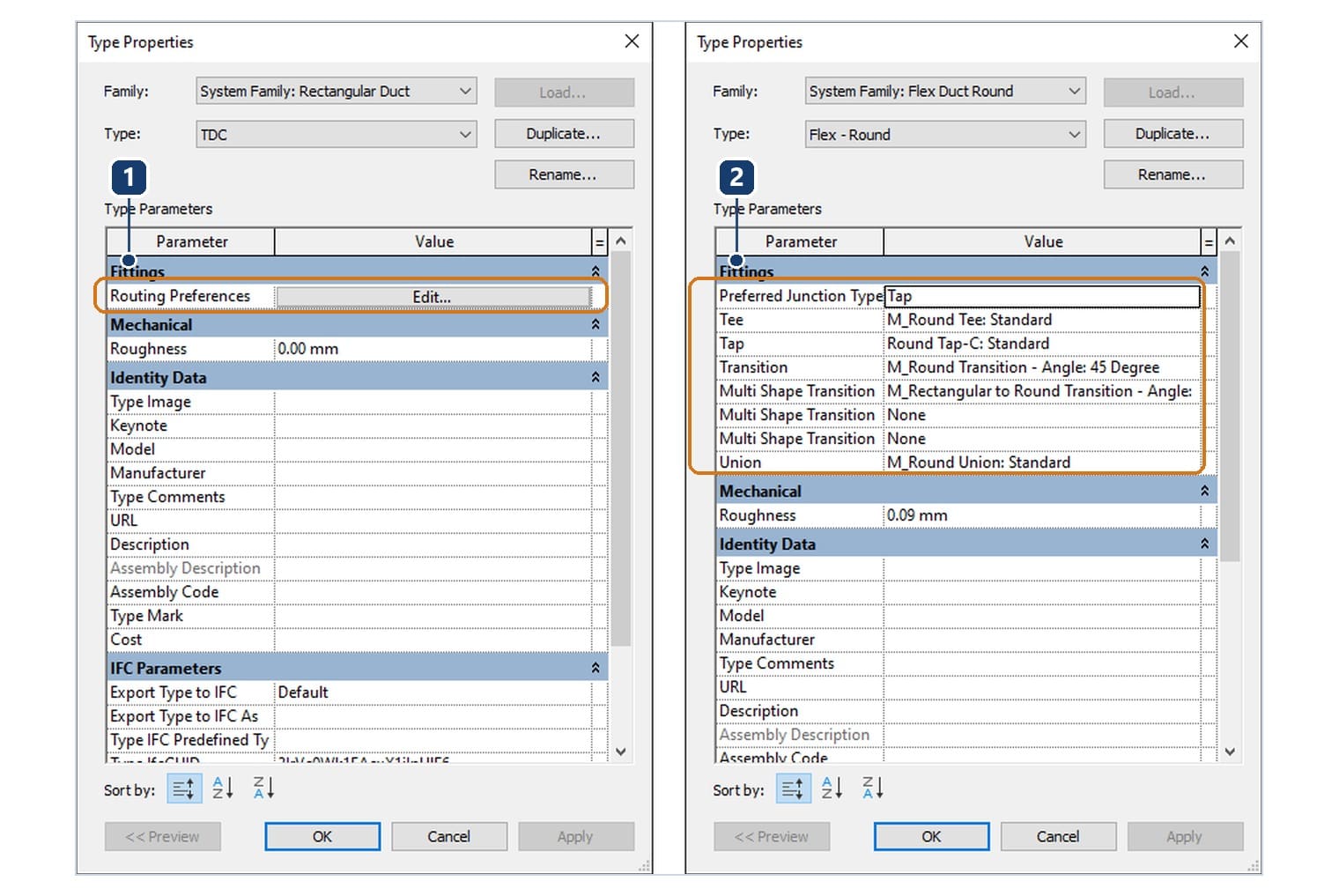

Lý do thứ nhất: bạn đang chọn nhầm loại. Bảng Routing Preferences chỉ có ở loại ống cứng. Mở Type Properties của một ống gió chữ nhật, nhóm Fittings có đúng một dòng Routing Preferences kèm nút Edit. Mở Type Properties của ống gió mềm, nhóm Fittings đổi hẳn nội dung: Preferred Junction Type, Tee, Tap, Transition, ba dòng Multi Shape Transition và Union. Không có dòng Routing Preferences nào để mà mờ hay sáng.

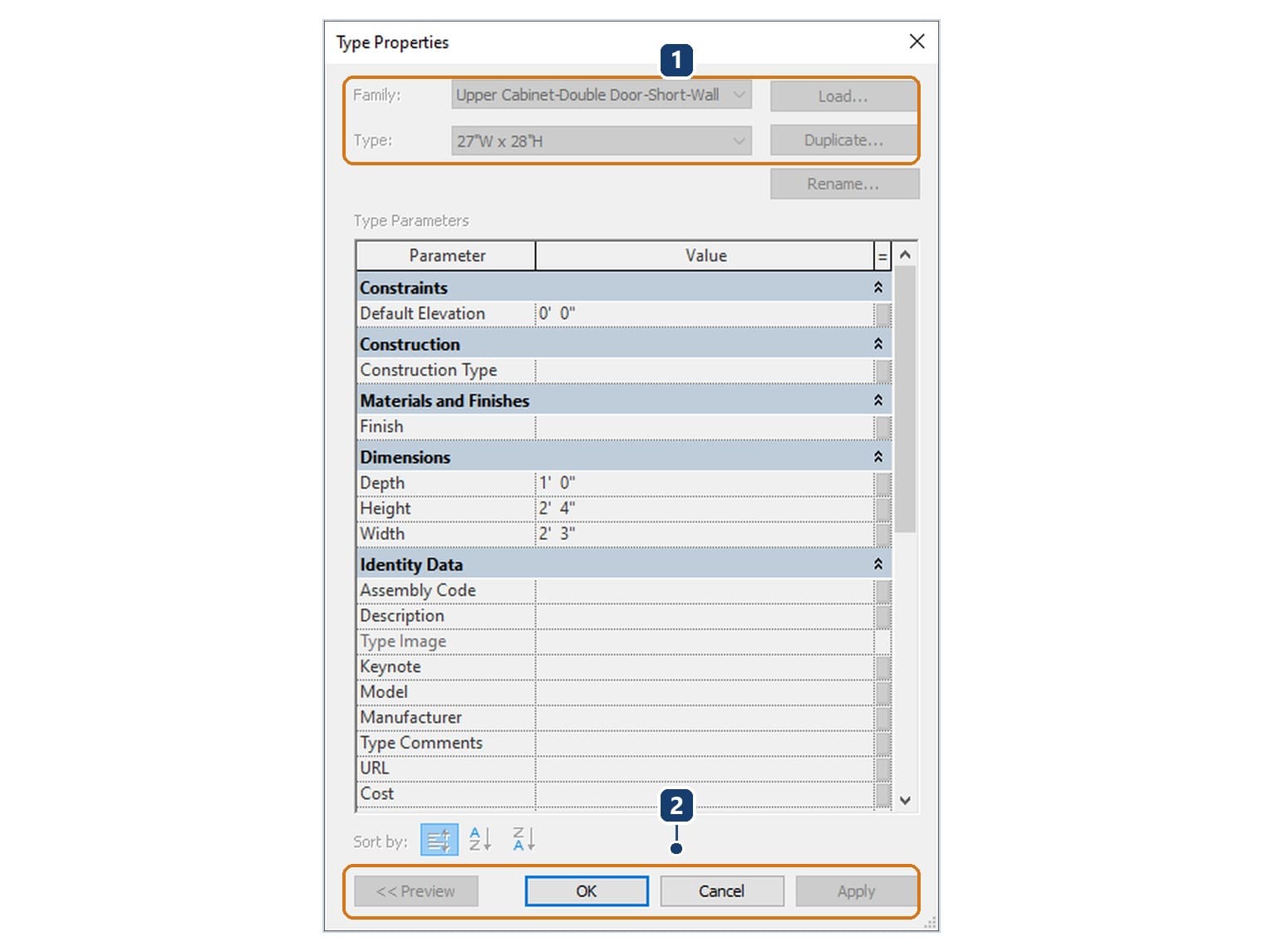

Lý do thứ hai: cấu kiện nằm trong mô hình liên kết. Chọn một cấu kiện của tệp liên kết rồi bấm Edit Type, Revit vẫn mở hộp Type Properties nhưng mờ toàn bộ: ô Family, ô Type, nút Duplicate, nút Rename, mọi tham số và cả nút Apply. Đây là trạng thái chỉ đọc, không phải lỗi. Muốn sửa thì mở tệp gốc rồi sửa ở đó, sau đó bấm Reload trong Manage Links.
Lý do thứ ba ít gặp hơn: chọn cùng lúc nhiều cấu kiện khác nhóm thì nút Edit Type mờ ngay trên Properties. Chọn lại đúng một cấu kiện là xong.
Space is not in a properly enclosed region

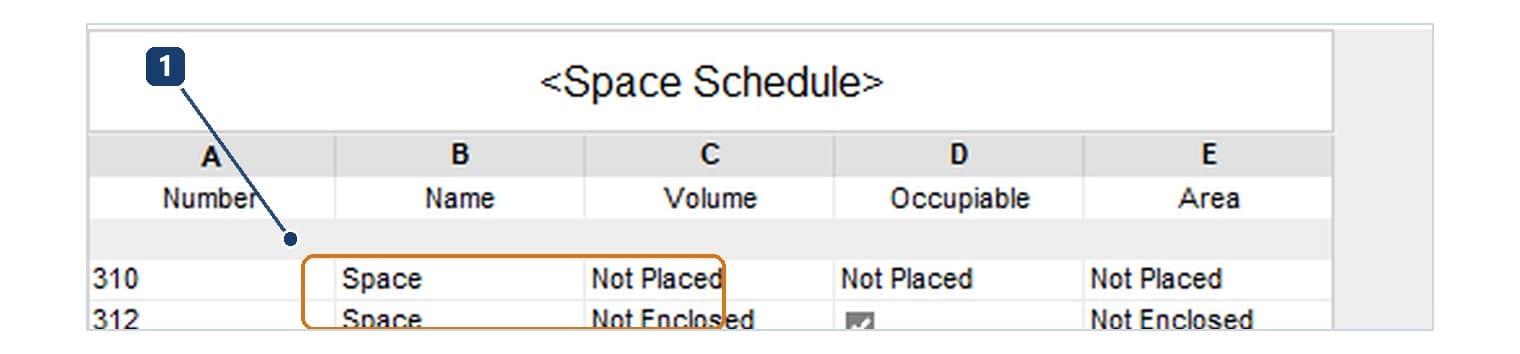

Dòng space is not in a properly enclosed region xuất hiện khi Revit đặt được Space nhưng không tìm ra biên kín quanh nó. Hậu quả nhìn thấy ngay trong bảng thống kê Space: cột Volume và cột Area ghi Not Enclosed, nên mọi phép tính tải sau đó vô nghĩa.
Hai nguyên nhân, theo thứ tự hay gặp:

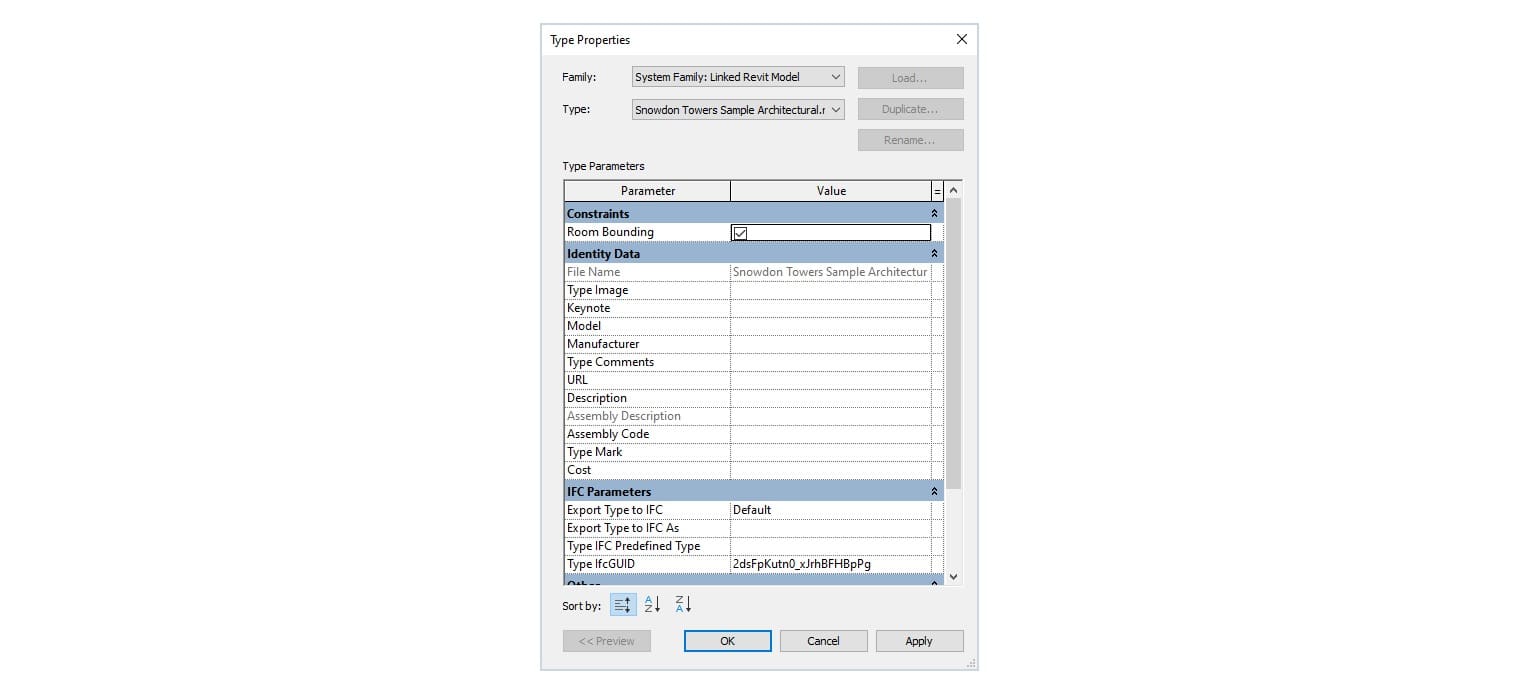

- Mô hình kiến trúc là tệp liên kết mà chưa bật Room Bounding. Tường của liên kết khi đó không khép phòng. Chọn liên kết, bấm Edit Type, đánh dấu Room Bounding rồi OK.
- Vùng hở thật, ví dụ ô thông tầng, khe kỹ thuật hay chỗ tường chưa gặp nhau. Vẽ Space Separator vá chỗ hở rồi đặt lại Space.

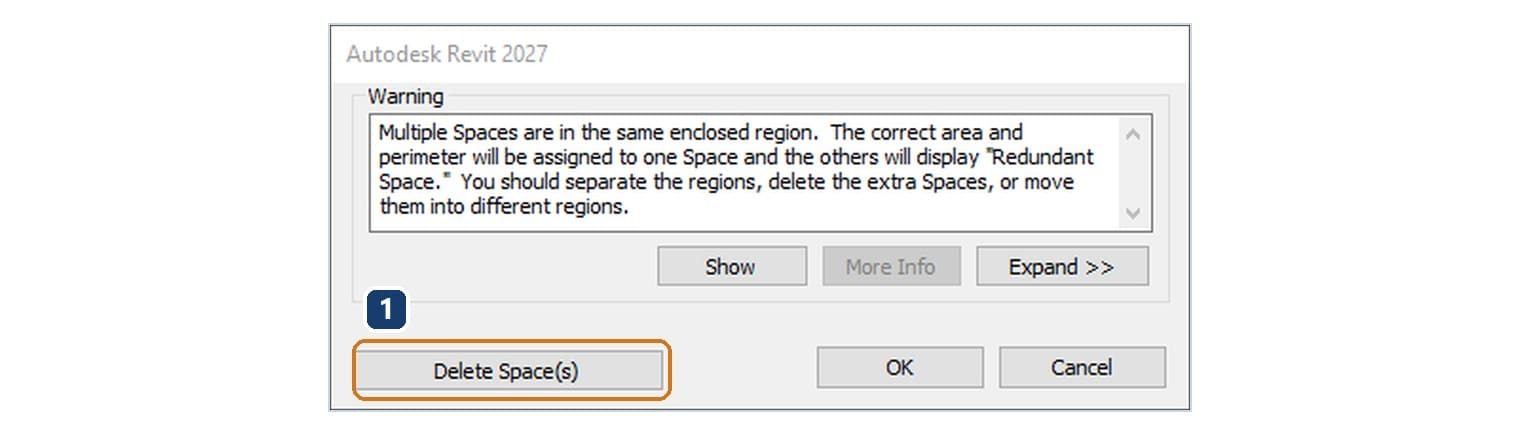

Người anh em của lỗi này là Multiple Spaces are in the same enclosed region: hai Space cùng nằm trong một vùng, Revit gán diện tích cho một cái và ghi Redundant Space cho cái còn lại. Hộp cảnh báo có sẵn nút Delete Space(s), bấm thẳng ở đó là gọn nhất. Cách đặt và đặt tên Space có ở bài Space trong Revit.
Revit conduit no auto route solution was found

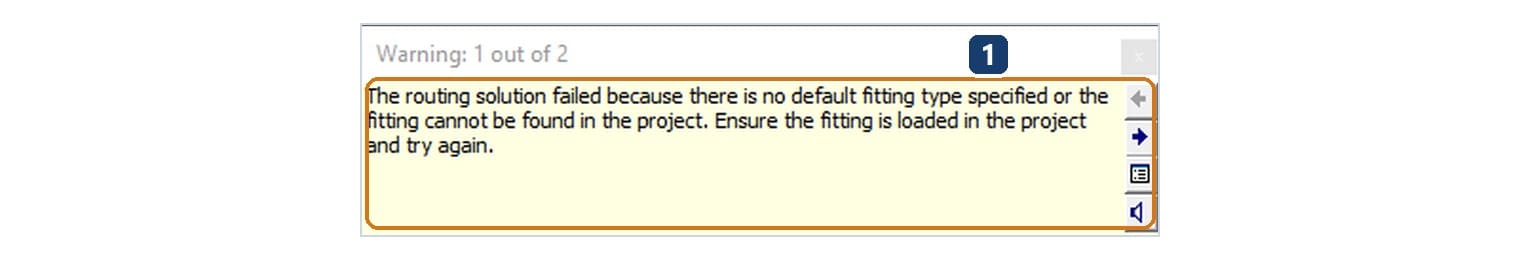

Chuỗi revit conduit no auto route solution was found là câu người dùng gõ tìm khi Revit không tự dựng nổi đoạn nối giữa hai tuyến ống luồn dây. Trên bản 2027, khi vẽ tuyến gãy khúc mà loại ống đang dùng thiếu phụ kiện, Revit nói rõ hơn: The routing solution failed because there is no default fitting type specified or the fitting cannot be found in the project. Ensure the fitting is loaded in the project and try again.
Ba việc cần làm, theo thứ tự:
- Kiểm nhóm Fittings của loại. Chọn tuyến, bấm Edit Type, xem các dòng Elbow, Tee, Cross, Transition, Union. Dòng nào trống thì gán family vào; family chưa có trong dự án thì nạp bằng Insert › Load Family.
- Kiểm cỡ. Hai tuyến khác cỡ mà loại không có Transition thì không có lời giải nào cả.
- Kiểm cao độ và hướng. Hai đầu lệch cả cao độ lẫn phương thì lời giải cần tới ba bốn phụ kiện; nhiều khi vẽ tay hai đoạn còn nhanh hơn.
Cùng cách xử ấy áp cho máng cáp. Chi tiết loại, cỡ và bộ phụ kiện có ở bài máng cáp trong Revit.
Đặt xong mà không thấy gì trên khung nhìn

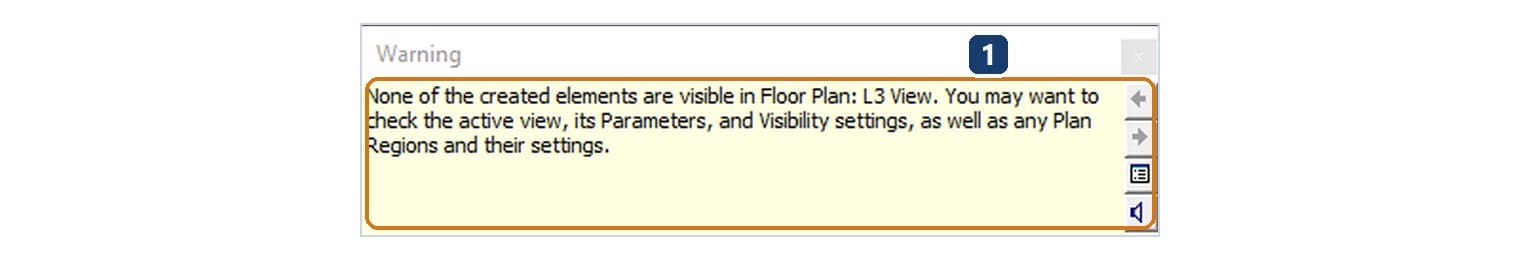

Nhóm lỗi này tốn thời gian nhất, vì người dùng tưởng lệnh không chạy nên đặt lại năm bảy lần. Revit đã đặt xong và có báo: None of the created elements are visible in Floor Plan … You may want to check the active view, its Parameters, and Visibility settings, as well as any Plan Regions and their settings.
Ba chỗ cần kiểm, mất chừng một phút:
- Nhóm đối tượng bị tắt. Mặt bằng cơ điện hay dùng View Template của bộ môn khác, ví dụ đặt ống luồn dây trong khung nhìn Mechanical. Gõ
VG, tìm đúng nhóm rồi bật lại. - Cao độ nằm ngoài View Range. Máng cáp treo sát trần hay nằm trên đỉnh View Range của mặt bằng.
- Mức chi tiết. Ở Coarse, ống và máng chỉ là một nét, nhiều phụ kiện không hiện.
Hộp Couldn't find an appropriate Host. Try selecting a different Host Face or switch Placement Mode thì ngược lại: cấu kiện chưa được đặt. Đổi kiểu bám trên panel Placement, hoặc bấm vào vùng thật sự có trần. Việc chọn mặt chủ cho đèn và thiết bị có ở bài đặt đèn trong Revit.
Hai lỗi lưu lượng ít người nói
Hai lỗi dưới đây không thấy ai viết, nhưng gặp là mất cả buổi vì không có câu cảnh báo nào cả.

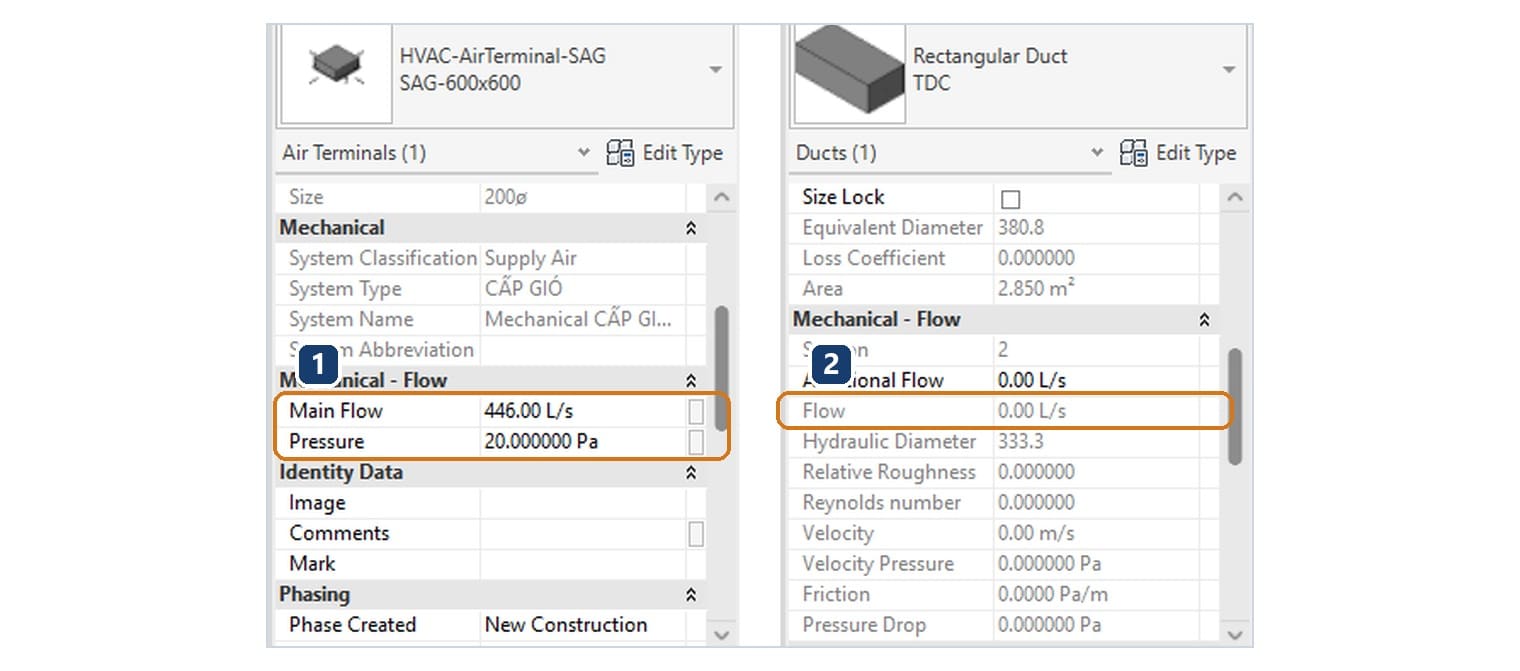

Một: miệng gió có lưu lượng mà ống vẫn báo 0. Nhiều family miệng gió do đơn vị tư vấn tự dựng giữ lưu lượng ở một tham số riêng, ví dụ Main Flow, thay vì tham số Flow chuẩn gắn với connector. Nhìn Properties thì thấy số rất đẹp, nhưng ô Flow của đoạn ống phía sau vẫn là 0,00 L/s, kéo theo Velocity 0 và Friction 0. Lệnh tính cỡ chạy xong không đổi gì.
Cách kiểm nhanh: mở Properties một miệng gió và tìm đúng chữ Flow. Không có dòng đó, chỉ có tên tham số lạ, thì family không đẩy lưu lượng vào connector. Thay bằng family có connector khai Flow Configuration là Preset, ví dụ M_Supply Diffuser của thư viện Autodesk, rồi tính lại. Toàn bộ quy trình tính cỡ có ở bài tính kích thước ống gió trong Revit.

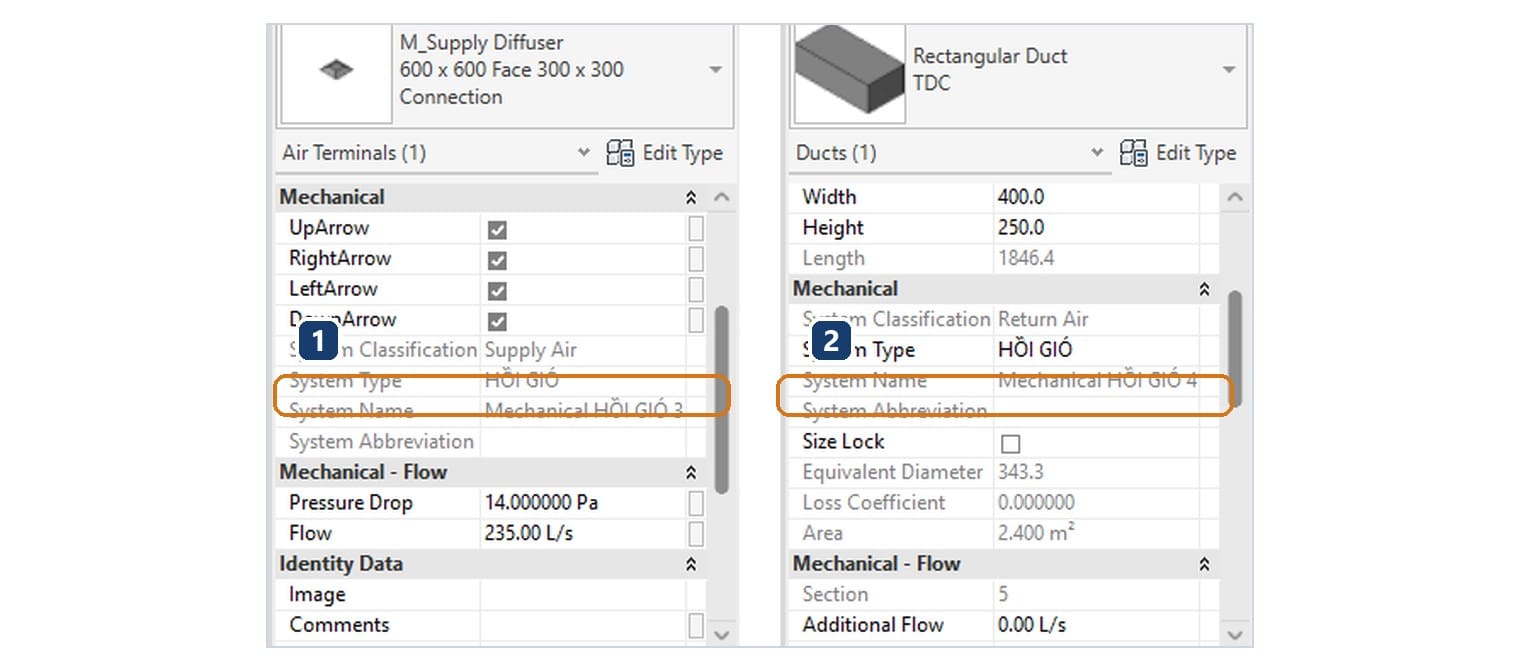

Hai: một tuyến mà ra hai tên hệ. Đặt thêm một miệng gió lên ống rồi tưởng là đã nối, nhưng Revit gán cho nó một hệ mới. Kết quả: miệng gió mang System Name Mechanical HỒI GIÓ 3 còn đoạn ống ngay cạnh mang Mechanical HỒI GIÓ 4. Hai hệ khác tên thì lưu lượng không dồn về nhau, và lệnh tính cỡ coi như hai tuyến rời.
Thói quen nên có: nối xong thì chọn hai đầu và so System Name trong Properties. Khác tên là chưa nối thật. Xem thêm bằng About the System Browser của Autodesk; nhóm Unassigned trong đó là danh sách cấu kiện chưa vào hệ nào.
Bốn điều hay nghe sai
| Điều hay nghe | Revit 2027 thực sự |
|---|---|
| Hộp vàng là lỗi, phải sửa hết mới chạy tiếp được | Hộp vàng là Warning, bỏ qua được; hộp đỏ Error – cannot be ignored mới chặn thao tác |
| Không thấy cấu kiện nghĩa là lệnh chưa chạy | Revit có báo đã tạo nhưng không hiện; đặt lại là sinh ra cấu kiện trùng |
| Nút mờ nghĩa là bản quyền hoặc bản cài thiếu | Phần lớn là do đang chọn nhầm loại, hoặc cấu kiện thuộc mô hình liên kết |
| Nối chạm nhau trên mặt bằng là nối rồi | Phải cắm vào connector; kiểm bằng System Name và nhóm Unassigned của System Browser |
Câu hỏi thường gặp
Xem lại các cảnh báo đã bỏ qua ở đâu?
Manage › Inquiry › Review Warnings. Hộp này liệt kê mọi Warning còn treo trong tệp, bấm từng dòng rồi Show để Revit nhảy tới cấu kiện.
Hộp vàng lỡ tắt rồi thì sao?
Không sao. Warning không chặn việc gì, và vẫn nằm trong Review Warnings. Riêng hộp đỏ Error – cannot be ignored thì thao tác bị huỷ, phải làm lại.
Tắt hẳn cảnh báo được không?
Không. Cách giảm cảnh báo là làm đúng thứ tự: liên kết mô hình, bật Room Bounding, tạo hệ, rồi mới vẽ.
Lỗi nào hay gặp nhất với người mới?
Hai lỗi khung nhìn: đặt cấu kiện trong khung nhìn đang tắt nhóm đối tượng, và View Range không chứa cao độ cấu kiện.
Nên kiểm hệ bằng công cụ nào?
Analyze › MEP Connections có Check Duct Systems, Check Pipe Systems và Show Disconnects. Ba lệnh này tìm chỗ hở nhanh hơn mắt.
